【CN210264458U】一种新型防火门【专利】

合集下载

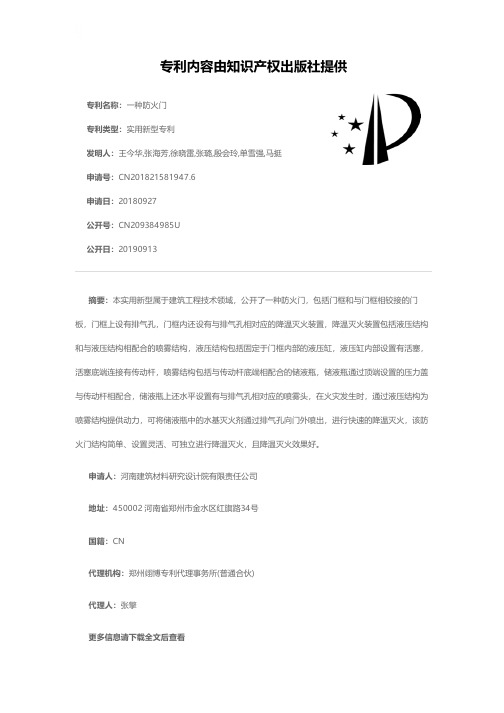

一种防火门[实用新型专利]

专利名称：一种防火门
专利类型：实用新型专利
发明人：王今华,张海芳,徐晓雷,张璐,殷会玲,单雪强,马挺申请号：CN201821581947.6
申请日：20180927
公开号：CN209384985U
公开日：
20190913
专利内容由知识产权出版社提供
摘要：本实用新型属于建筑工程技术领域，公开了一种防火门，包括门框和与门框相铰接的门板，门框上设有排气孔，门框内还设有与排气孔相对应的降温灭火装置，降温灭火装置包括液压结构和与液压结构相配合的喷雾结构，液压结构包括固定于门框内部的液压缸，液压缸内部设置有活塞，活塞底端连接有传动杆，喷雾结构包括与传动杆底端相配合的储液瓶，储液瓶通过顶端设置的压力盖与传动杆相配合，储液瓶上还水平设置有与排气孔相对应的喷雾头，在火灾发生时，通过液压结构为喷雾结构提供动力，可将储液瓶中的水基灭火剂通过排气孔向门外喷出，进行快速的降温灭火，该防火门结构简单、设置灵活、可独立进行降温灭火，且降温灭火效果好。

申请人：河南建筑材料研究设计院有限责任公司
地址：450002 河南省郑州市金水区红旗路34号
国籍：CN
代理机构：郑州翊博专利代理事务所(普通合伙)
代理人：张擎
更多信息请下载全文后查看。

一种新型防火门[发明专利]

专利名称：一种新型防火门
专利类型：发明专利
发明人：马超
申请号：CN201410398344.2申请日：20140813
公开号：CN105332624A
公开日：
20160217
专利内容由知识产权出版社提供
摘要：本发明提供一种新型防火门，包括门板和门框，门板内部紧贴内壁设有耐火板，门板的空腔内设有盘管，耐火板上设有若干个固定盘管的水管卡扣，盘管的一端为进水口，进水口设于门板的上端面，门板上端的门框内部设有水管，并紧贴门框内壁，门框上与进水口相对应设有圆孔，水管在圆孔处设有出水口，水管表面设有若干喷水孔，门框上与门板上端相对的面设有若干出水孔，水管的一端连通设有控制阀的自来水管。

本发明具有的优点和积极效果是：门板内设有耐火板，对门产生隔热效果，延长燃烧保护时间；门板内的空腔设有盘管，合理利用空间，盘管内注水可降低门的内部温度，防止水直接接触门板对门板造成一定损坏。

申请人：天津市格林门业有限公司
地址：301800 天津市宝坻区口东开发区
国籍：CN
代理机构：天津滨海科纬知识产权代理有限公司
代理人：杨慧玲
更多信息请下载全文后查看。

一种智能防火门[实用新型专利]

专利名称：一种智能防火门
专利类型：实用新型专利
发明人：张林贵
申请号：CN201620426196.5申请日：20160511
公开号：CN205743576U
公开日：
20161130
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种智能防火门，包括防火墙、门框、阻燃板、门扇、控制模块、闭门器、机臂、报警指示灯、温烟感应器、消防喷头、防火玻璃、防火锁、应急按钮、龙骨网、防火棉和膨胀密封条。

本实用新型的有益效果是：本实用新型在传统的防火门上增加了控制模块，使防火门上的制动元件实现远程控制，并且与消防监控系统连接实现消防联动，设有应急报警器和温烟感应器，可以监测室内温烟情况，当超过预定标准时，可报警疏散人群，消防喷头可在有火情时喷水灭火，增加有应急按钮可在紧急状况时使用，打开防火门使人员逃离，阻燃板内部填充环保型阻燃材料，阻燃性能好，在门框与门扇之间均设有膨胀密封条减少缝隙。

申请人：宁波爱瑞门业有限公司
地址：315700 浙江省宁波市象山县滨海工业园金城路21号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

一种防火门[实用新型专利]

专利名称：一种防火门
专利类型：实用新型专利
发明人：邹凯予
申请号：CN201521117283.4申请日：20151229
公开号：CN205349173U
公开日：
20160629
专利内容由知识产权出版社提供
摘要：一种防火门，包括门框和两个门扇，所述门扇包括硅橡胶涂覆玻璃纤维布、防爆板、防火玻璃和防火隔音板，门扇内设置有硅橡胶涂覆玻璃纤维布，防爆板和防火隔音板分列硅橡胶涂覆玻璃纤维布两侧，防火玻璃位于中间，在防爆板和防火玻璃之间填充有防火材料，防火玻璃和防火隔音板之间填充有隔音材料，防火玻璃相对防火隔音板的一侧涂有隔音材料，另一侧涂有阻燃材料。

本实用新型的有益效果是门扇与门框对应的接触面均为倾斜斜面，从而增大了对应接触面的面积，减小间隙，能更好的阻断空气，达到更好的防火、隔烟雾的效果；补偿凸块也加大了两门扇之间的接触面积，减小间隙，阻断空气。

申请人：郑州大学
地址：450001 河南省郑州市高新区科学大道100号郑州大学新校区
国籍：CN
代理机构：北京华仲龙腾专利代理事务所(普通合伙)
代理人：姜庆梅
更多信息请下载全文后查看。

一种防火门[实用新型专利]

专利名称：一种防火门
专利类型：实用新型专利
发明人：杨宇军
申请号：CN202020089362.3申请日：20200115
公开号：CN211623192U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防火门，包括门框、第一门板和第二门板，所述门框的前端固定有U 型管，且U型管的内侧固定有喷头，所述U型管的上端中间位置固定有运输管，且运输管上固定有阀门，所述门框的前端固定有火灾报警器，所述第一门板和第二门板的前端都通过闭合器与门框固定连接，且门框的左右内侧分别与第一门板和第二门板铰链连接，所述第一门板和第二门板上都开设有卡槽，且卡槽的内壁粘结有防火条，所述第一门板的前端安装有第三门板。

本实用新型通过设置U型管、喷头、第三门板和防火条，解决了防火门不带有灭火结构防火效果不佳和不带有小门结构门锁紧时无法逃生且玻璃密封效果不佳导致烟气进入的问题。

申请人：佛山市麒安防火卷帘门有限公司
地址：528225 广东省佛山市南海区狮山镇罗村务庄村荣星工业区
国籍：CN
代理机构：北京劲创知识产权代理事务所(普通合伙)
代理人：徐家升
更多信息请下载全文后查看。

一种防火门[实用新型专利]

专利名称：一种防火门
专利类型：实用新型专利
发明人：韩军伟,庞海波,庞海燕,刘朝阳申请号：CN201420598404.0
申请日：20141016
公开号：CN204139908U
公开日：
20150204
专利内容由知识产权出版社提供
摘要：本实用新型具体涉及一种防火门，其包括门框以及与门框铰连的门扇；所述门框包括左槽形框、右槽形框以及固定设置在左槽形框和右槽形框之间的立框和横框，所述门扇包括前背板、后背板以及设置在前背板和后背板之间的防火板，在所述前背板和后背板边沿之间固定设置有内衬板，所述前背板、后背板与内衬板通过拉铆螺母固定；本实用新型的优点防火门制作工艺简单，安装拆卸方便；前背板、后背板与内衬板通过拉铆螺母固定，结构简单稳固，并减少对产品工件影响，提高了产品合格率，提高了美观度，节省人力资源。

申请人：秦皇岛市金安安全设备有限公司
地址：066000 河北省秦皇岛市海港区中心庄村
国籍：CN
代理机构：石家庄新世纪专利商标事务所有限公司
更多信息请下载全文后查看。

一种防火门[实用新型专利]

专利名称：一种防火门
专利类型：实用新型专利
发明人：黄东
申请号：CN200620092997.9申请日：20060831
公开号：CN200949402Y
公开日：
20070919
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种防火门，它包括门框，通过活动门轴设置在门框上的门扇；门扇的中间为阻燃龙骨结构，阻燃龙骨结构的两面分别设置阻燃层，两阻燃层外面分别设置钢板，阻燃龙骨结构的空隙内填充阻燃材料。

本实用新型很好的解决了发生火灾时，现有的房门结构不具有防火功能或防火效果不好，而现在没有一种具有很好的防火作用，具有耐烧阻燃结构、且节省钢材、成本低的防火门等方面存在的问题。

本实用新型防火门的优点如下：1.由于阻燃龙骨的设置，其内又填充阻燃材料，它比普通防火门的耐火性能高，可以有效的阻止火灾蔓延；2.由于其内的阻燃层采用玻璃钢板，可以节约钢材；3.成本较低。

申请人：黄东
地址：110032 辽宁省沈阳市皇姑区松花江街8号辽宁省消防局黄芝庭收
国籍：CN
代理机构：沈阳智龙专利事务所
代理人：宋铁军
更多信息请下载全文后查看。

一种智能防火门[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021203236.2(22)申请日 2020.06.24(73)专利权人杭州富阳坚盾门窗科技有限公司地址 311400 浙江省杭州市富阳区大源镇蒋家村(72)发明人姜晓红　陆关群　吕玉峰　王雪军　(74)专利代理机构杭州凯知专利代理事务所(普通合伙) 33267代理人金国栋(51)Int.Cl.E06B 5/16(2006.01)E06B 7/28(2006.01)A62C 31/00(2006.01)H02J 7/00(2006.01)G08B 17/10(2006.01)(54)实用新型名称一种智能防火门(57)摘要本实用新型公开了一种智能防火门，涉及防火门技术领域，具体为一种智能防火门，包括内置保温层，所述内置保温层的两侧均固定连接有隔火层，所述隔火层的两侧固定安装有外置框体。

该智能防火门，通过储水槽、隔热保温水箱、供电电池的配合使用，利用储水槽对水源进行储存，同时将隔热保温水箱置于储水槽的内腔，利用储水槽对供电电池进行保护，在发生火灾时，利用储水槽内腔的水可以起到灭火的作用，利用供电电池对该智能防火门上的电器元件进行供电，可以避免传统的智能防火门供电机构在遇到火灾时损坏，导致防火门不能工作的问题，同时可以对供电电池进行保护，避免高温对供电电池产生损坏，提高了该智能防火门的稳定性。

权利要求书1页说明书3页附图3页CN 213144295 U 2021.05.07C N 213144295U1.一种智能防火门，包括内置保温层（1），其特征在于：所述内置保温层（1）的两侧均固定连接有隔火层（3），所述隔火层（3）的两侧固定安装有外置框体（5），所述内置保温层（1）的内部开设有储水槽（14），所述储水槽（14）的内部固定连接有隔热保温水箱（12），所述隔热保温水箱（12）的内部设置有供电电池（13），所述隔热保温水箱（12）的内部设置有水泵（4），所述内置保温层（1）的顶部以及底部分别固定安装有加固板（2），一个所述加固板（2）的内部固定连接有声光报警器（10），一个所述加固板（2）的侧面设置有烟雾感应器（9）。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920591731.6
(22)申请日 2019.04.28
(73)专利权人任丘市祥龙消防设备有限公司
地址 062550 河北省沧州市任丘市北汉乡
魏庄村北侧燕山东道东侧
(72)发明人郭敏　刘庆珠　
(51)Int.Cl.
E06B 9/08(2006.01)
E06B 5/16(2006.01)
E06B 7/28(2006.01)
E06B 9/68(2006.01)
A62C 31/02(2006.01)
A62C 2/08(2006.01)
(54)实用新型名称
一种新型防火门
(57)摘要
本实用新型涉及一种新型防火门，由立柱、
横箱、电机皇冠轮、防火帘、管状电机、电机驱动
轮、翼板、消防水网连接管、内置水槽、喷头、滑
轨、警示频闪灯组成。

本实用新型主要适用于大
型公共场所，在传统防火卷帘门所具有的功能前
提下，增加喷淋设备为防火帘进行辅助，在帘片
上形成水幕，
为帘片进行降温，
以增强防火强度。

权利要求书1页说明书2页附图2页CN 210264458 U 2020.04.07
C N 210264458
U
权　利　要　求　书1/1页CN 210264458 U
1.一种新型防火门，包括立柱（1）、横箱（2）、电机皇冠轮（3）、防火帘（4）、管状电机（5）、电机驱动轮（6）、翼板（7）、消防水网连接管（8）、内置水槽（9）、喷头（10）、滑轨（11）、警示频闪灯（12）、卷轴（13），其特征在于：所述立柱（1）共有两条，且内侧设有滑轨（11），所述横箱（2）焊接在两条立柱（1）的顶端，横箱（2）内侧左右两端分别安装有电机皇冠轮（3）和卷轴，其中电机皇冠轮（3）上安装有管状电机（5），管状电机（5）转轴上安装有电机驱动轮（6），且电机驱动轮（6）与卷轴（13）相连接，所述防火帘（4）的一端与电机驱动轮（6）和卷轴（13）相连，另一端嵌入滑轨（11）内，所述翼板（7）共有两条，分别焊接在横箱（2）两侧外壁上，且翼板（7）内为中空的内置水槽（9），所述消防水网连接管（8）安装在翼板（7）顶部的一端，并与内置水槽（9）相通，翼板（7）的底端安装有若干个与内置水槽（9）相通，并等距排列的喷头（10），所述警示频闪灯（12）共有四个，分别安装在两个立柱（1）上部的左右两侧，位于翼板（7）下方。

2.根据权利要求1所述的一种新型防火门，其特征在于：所述防火帘（4）会在管状电机（5）的驱动下，沿着滑轨（11）上下移动。

3.根据权利要求1所述的一种新型防火门，其特征在于：所述喷头（10）的前端以45度倾斜角朝向防火帘（4），并以扇形向防火帘（4）持续喷水，以便在防火帘（4）上形成水幕。

4.根据权利要求1所述的一种新型防火门，其特征在于：所述警示频闪灯（12）跟随防火帘（4）的上升或下降同步启动，起到警示作用。

2。
