【CN209357099U】一种U盘【专利】
【CN209728788U】一种U盘【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920603385.9(22)申请日 2019.04.29(73)专利权人 三亚海之天堂互联网技术应用服务有限公司地址 572099 海南省三亚市解放四路898号嘉盛花园3单元303房(72)发明人 张玖壹 徐建东 (51)Int.Cl.G06K 19/077(2006.01)G06F 21/32(2013.01)(54)实用新型名称一种U盘(57)摘要本实用新型实施例公开了一种U盘，包括壳体，所述壳体的端部设有插头，所述插头连接在设置在壳体内部的控制板上，所述控制板上设有插脚，所述插脚卡在所述壳体内部设有的卡槽上，所述壳体的外部设有与所述控制板连接的显示屏与指纹解锁装置，所述壳体内部设有与控制板连接的蓄电池，所述壳体的侧面设有控制开关。
本实用新型的U盘自带供电功能以及功能开关和显示板，在非工作状下能够实施查看U盘的存储容量，以便及时清理或者转存数据，提高U盘的使用效率。
权利要求书1页 说明书3页 附图2页CN 209728788 U 2019.12.03C N 209728788U权 利 要 求 书1/1页CN 209728788 U1.一种U盘，其特征在于，包括壳体，所述壳体的端部设有插头，所述插头连接在设置在壳体内部的控制板上，所述控制板上设有插脚，所述插脚卡在所述壳体内部设有的卡槽上，所述壳体的外部设有与所述控制板连接的显示屏与指纹解锁装置，所述壳体内部设有与控制板连接的蓄电池，所述壳体的侧面设有控制开关；其中，所述控制板包括控制器，所述控制器分别连接存储单元、数据识别采集单元以及信息显示单元，所述控制器包括电信号传输电路、数字转换电路以及采集采集转换电路。
2.如权利要求1所述的U盘，其特征在于，所述控制板上还包括与控制器连接的定位装置，所述定位装置连接标记单元。
3.如权利要求1所述的U盘，其特征在于，所述壳体上设有与控制器连接的录音装置，所述控制器包括语音识别电路。
U盘[发明专利]
![U盘[发明专利]](https://img.taocdn.com/s3/m/e23078e6b8f3f90f76c66137ee06eff9aef84932.png)
[19]中华人民共和国国家知识产权局[12]发明专利申请公布说明书[11]公开号CN 1972574A [43]公开日2007年5月30日[21]申请号200610136871.1[22]申请日2006.12.15[21]申请号200610136871.1[71]申请人魏晓东地址030900山西省祁县东观镇东观中学[72]发明人魏晓东 王同全 [74]专利代理机构长沙永星专利商标事务所代理人周咏[51]Int.CI.H05K 5/00 (2006.01)G12B 9/02 (2006.01)G11C 7/10 (2006.01)G11C 16/00 (2006.01)权利要求书 1 页 说明书 3 页 附图 1 页[54]发明名称U盘[57]摘要本发明公开了一种U盘，该U盘包括U盘体和U盘套，U盘体的头部含U盘插头，该头部能稳固插入U盘套中，使U盘插头被封闭在其中，U盘体的尾部与U 盘套配合能稳固插入U盘套中。
由于本发明不仅U盘体的头部能插入U盘套中，使U盘插头受到保护，而且U盘体的尾部也能稳固插入U盘套中，使U盘套和U盘体不分离，从此U盘套有了一个人们不会忘记的固定安放位置。
因此当我们使用U盘从U盘体上取下U盘套时，可以将U盘套顺手套在U盘体的尾部，由此有效地保证U盘套不会丢失，节省了寻找U盘套的时间，使我们能更方便的使用U盘并能使U盘的使用寿命得到延长。
200610136871.1权 利 要 求 书第1/1页 1、一种U盘，包括U盘体(1)和U盘套(2)，U盘体的头部(3)含U盘插头(5)，并且U盘头部能稳固插入U盘套中，使U盘插头被封闭在其中，其特征在于U盘体的尾部(4)与U盘套(2)配合能稳固插入U盘套中。
200610136871.1说 明 书第1/3页U盘技术领域本发明涉及一种U盘。
背景技术众所周知，目前的U盘是由U盘体和U盘套组成的，U盘套用于套封U盘体的头部对U盘插头进行保护，U盘套外形尺寸与U盘体尾部的外形尺寸完全一样，使造型整体性较好也很美观，不足的是：U盘套取下后要特别留意保管，否则因为与U盘体分离很容易丢失，而且自身目标太小难以找到。
【CN209357098U】一种移动存储数据的采集器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920197765.7(22)申请日 2019.02.14(73)专利权人 深圳市数组科技有限公司地址 518000 广东省深圳市宝安区西乡街道臣田定军山电影文化科技创意园B栋5楼519(72)发明人 谭艳军 蔡健桲 (51)Int.Cl.G06K 19/077(2006.01)(54)实用新型名称一种移动存储数据的采集器(57)摘要本实用新型公开了一种移动存储数据的采集器，包括主板、显示屏、电池、存储芯片和控制面板，所述主板分别连接显示屏、电池、存储芯片和控制面板，主板还连接外接的移动存储设备，存储芯片还连接电脑，本实用新型研制的数据采集拷贝设备接入移动存储设备可以自动拷贝数据，并且加密存储。
并且随身携带使用方便。
权利要求书1页 说明书2页 附图1页CN 209357098 U 2019.09.06C N 209357098U权 利 要 求 书1/1页CN 209357098 U1.一种移动存储数据的采集器，包括主板、显示屏、电池、存储芯片和控制面板，其特征在于，所述主板分别连接显示屏、电池、存储芯片和控制面板，主板还连接外接的移动存储设备，存储芯片还连接电脑。
2.根据权利要求1所述的一种移动存储数据的采集器，其特征在于，所述外接的移动存储设备包括U盘、移动硬盘、TF卡和SD卡。
3.根据权利要求1所述的一种移动存储数据的采集器，其特征在于，所述存储芯片为NAND Flash存储器。
4.根据权利要求1所述的一种移动存储数据的采集器，其特征在于，所述显示屏的型号为M270HVN02.0。
5.根据权利要求1-4任一所述的一种移动存储数据的采集器，其特征在于，所述电池为x550A30型锂电池。
2。
【CN209570940U】一种多功能加密U盘【专利】
2
CN 209570940 U
说 明 书
1/3 页
一种多功能加密U盘
技术领域 [0001] 本实用新型涉及U盘设备技术领域，尤其涉及一种多功能加密U 盘。
背景技术 [0002] U盘，全称USB闪存盘，它是一种使用USB接口的无需物理驱动器的微型高容量移动 存储产品 ，通过USB接口 与电 脑连接 ，实现即插即 用，U盘连接到电 脑的 USB接口 后 ，U盘的资 料可与电脑交换，现在市面上出现了许多支持多种端口的U盘，即三通U盘(USB电脑端口、苹 果接口、安卓接口) ，经检索，授权公开号为CN107480754A的专利文件，公开了一种多功能加 密U盘 ，包括有U盘主体 ，所述U盘主体内设置有芯片 ，所述芯片上焊接有USB接口 ，所述USB接 口延伸至U盘主体的外面，所述芯片上设置有储存模块，所述储存模块内设有数据加密区域 和普通区域，所述芯片上还设置有加解密模块，所述 U盘主体上设置有数字按钮，所述数字 按钮与加解密模块连接，使用者预先设置密码，通过数字按钮来操作加解密模块，使得加密 区域内的数据可读；通过设置有数字密码与储存模块内的数据加密区域相连接，使得U盘具 有加密和不加密两种工作模式 ，其结构简单、成本较低 ，且具备两种功能 ，普通文件可放入 到普通区域里面，重要文件放入到数据加密区域中。 [0003] 但是，上述技术中还存在不足之处，由于传统的多功能U盘一般为一边可以插入电 脑 ，另一边接可以 接入手机 ，用于将手机中的 数据上传到电 脑里 ，而多功能 U盘通常为悬空 状态，未对其进行包括，如在使用期间，不慎掉落容易摔坏多功能U盘，缩短使用寿命，因此， 提出一种多功能加密U盘。
5 .根据权利要求1所述的一种多功能加密U盘，其特征在于：所述圆型滑块(6)的顶部和 底部分别嵌套有第一滚珠和第二滚珠，所述第一滚珠与对应的滑槽(5)的顶部内壁相接触， 所述第二滚珠与对应的圆形凹槽(8)的底部内壁相接触。
U盘[发明专利]
![U盘[发明专利]](https://img.taocdn.com/s3/m/288ed21d443610661ed9ad51f01dc281e53a568e.png)
(10)申请公布号 CN 102800350 A(43)申请公布日 2012.11.28C N 102800350 A*CN102800350A*(21)申请号 201210227173.8(22)申请日 2012.07.03G11C 7/10(2006.01)(71)申请人解天宇地址210000 江苏省南京市白下区三条巷8号(72)发明人解天宇(74)专利代理机构南京纵横知识产权代理有限公司 32224代理人施光亚(54)发明名称U 盘(57)摘要本发明公开了一种U 盘，其包括：外壳；USB 接口；控制单元，该控制单元位于所述外壳内；显示屏，该显示屏连接至所述控制单元；录音接口，该录音接口连接至所述控制单元，所述控制单元与存贮芯片连接。
本U 盘在使用时，所述控制单元会分析U 盘的存贮情况，并将U 盘的剩余容量通过所述显示屏显示出来。
另外，所述控制单元可以将从录音接口接收到的声音信息存贮至U 盘之中。
(51)Int.Cl.权利要求书1页 说明书2页 附图1页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 2 页 附图 1 页1/1页1.一种U 盘，该U 盘包括：外壳（13）；USB 接口（10）；其特征在于，该U 盘还包括：控制单元，该控制单元位于所述外壳（13）内；显示屏（12），该显示屏（12）连接至所述控制单元；录音接口（11），该录音接口（11）连接至所述控制单元，所述控制单元与存贮芯片连接。
2.根据权利要求1所述的U 盘，其特征在于，所述控制单元上连接有时钟生成单元，所述外壳（13）上设有阅读指示灯。
权 利 要 求 书CN 102800350 AU盘技术领域[0001] 本发明涉及一种U盘，特别是涉及一种带有容量和时间显示的U盘。
背景技术[0002] 现如今，U盘是很多人必不可少的办公、学习用品。
通常人们所使用的U盘仅仅是存储功能，并且，对于U盘中剩余容量的多少，要通过电脑，查看U盘属性才能看到剩余容量，非常麻烦。
一种U盘[实用新型专利]
![一种U盘[实用新型专利]](https://img.taocdn.com/s3/m/51c05302998fcc22bdd10dcf.png)
专利名称：一种U盘
专利类型：实用新型专利
发明人：励志丰
申请号：CN201120575682.0申请日：20111225
公开号：CN202396101U
公开日：
20120822
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种U盘，它包括壳体、USB插口和盖子，所述的壳体和盖子都由荧光材料制作而成，壳体上带有第一扣子，盖子上带有第二扣子，第一扣子和第二扣子通过软绳相连接。
本实用新型具有以下有益效果：本实用新型的一种U盘，它的壳体和盖子由荧光材料制作而成，即使丢在黑暗的角落也很容易被看见；并且壳体和盖子通过软绳相连接，盖子不会出现遗失的情况。
申请人：励志丰
地址：315042 浙江省宁波市江东区民安路715弄276号604室
国籍：CN
更多信息请下载全文后查看。

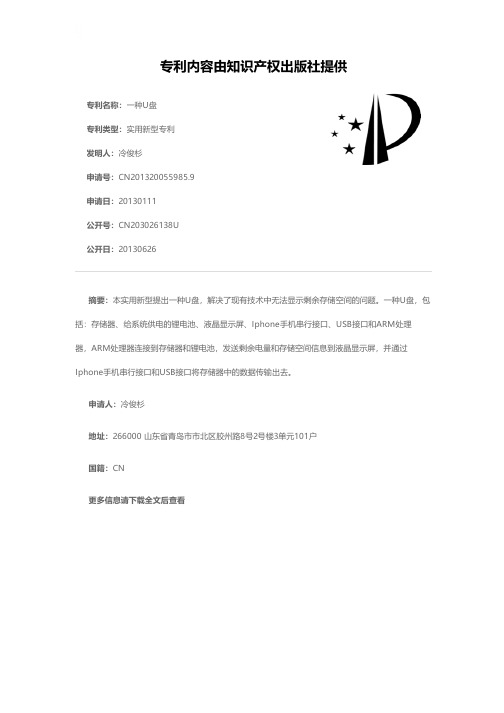

一种U盘[实用新型专利]
![一种U盘[实用新型专利]](https://img.taocdn.com/s3/m/eaa2ab8a0b1c59eef9c7b47c.png)
专利名称：一种U盘
专利类型：实用新型专利
发明人：冷俊杉
申请号：CN201320055985.9申请日：20130111
公开号：CN203026138U
公开日：
20130626
专利内容由知识产权出版社提供
摘要：本实用新型提出一种U盘，解决了现有技术中无法显示剩余存储空间的问题。
一种U盘，包括：存储器、给系统供电的锂电池、液晶显示屏、Iphone手机串行接口、USB接口和ARM处理器，ARM处理器连接到存储器和锂电池，发送剩余电量和存储空间信息到液晶显示屏，并通过Iphone手机串行接口和USB接口将存储器中的数据传输出去。
申请人：冷俊杉
地址：266000 山东省青岛市市北区胶州路8号2号楼3单元101户
国籍：CN
更多信息请下载全文后查看。
【CN209182860U】一种新型数据防泄密U盘【专利】
权利要求书1页 说明书3页 附图7页
CN 209182860 U
CN 209182860 U
权 利 要 求 书
1/1 页
1 .一种新型数据防泄密U盘，包括U盘壳体，及设于所述U盘壳体内的电路板，其特征在 于 ，所述电 路板上设有 ：主控芯片、USB数据接口 、销毁 功能 按键、存储模块、及电 源模块 ，所 述主控芯片分 别与所述USB数据接口 、销毁 功能 按键、存储模块信号连接 ，所述电 源模块分 别与所述主控芯片、及存储模块电连接。
2 .根据权利要求1所述的新型数据防泄密U盘，其特征ቤተ መጻሕፍቲ ባይዱ于，所述USB数据接口USB3 .0接 口。
3 .根据权利要求1所述的新型数据防泄密U盘，其特征在于，所述电源模块为可充电锂 电池。
4 .根据权利要求3所述的新型数据防泄密U盘，其特征在于，所述电源模块采用FP6291 转换器。
5 .根 据权 利要求1所述的 新型数 据防 泄 密U盘 ，其特征在于 ，所述主控芯片型号为 VLS5100。
实用新型内容 [0005] 本实用新型的目的是克服现有技术的不足，提供一种新型数据防泄密U盘。 [0006] 本实用新型的技术方案如下：一种新型数据防泄密U盘，包括U盘壳体，及设于所述 U盘壳 体内的电 路板。所述电 路板上设有 ：主控芯 片 、USB数 据接口 、销毁 功能 按键 、存储模 块 、及电 源模块 ，所述主控芯 片分 别与所述USB数 据接口 、销毁 功能 按键 、存储模块 信号连 接，所述电源模块分别与所述主控芯片、及存储模块电连接。 [0007] 进一步地，所述USB数据接口与PC端信号连接，实现所述U盘与PC端的数据通信。 [0008] 进一步地，所述USB数据接口USB3 .0接口。 [0009] 进一步地，所述电源模块为可充电锂电池。 [0010] 进一步地，所述电源模块采用FP6291转换器。 [0011] 进一步地，所述主控芯片型号为VLS5100。 [0012] 进一步地 ，所述存储模块为NAND Flash存储模块 ，所述存储模块芯片型号为 JS29F32B08JCME2。 [0013] 进一步地，所述电路板上还设有一指示灯，所述指示灯与所述主控芯片电连接。 [0014] 进一步地，所述U盘壳体为铝合金壳体。 [0015] 采用上述方案，本实用新型的防泄密U盘具有如下有益效果： [0016] 1、数据彻底销毁，不留任何痕迹，完全不可恢复，比普通删除和格式化更安全； [0017] 2、几秒内快速销毁数据，高效率，高安全性； [0018] 3、脱机一键销毁，不需要主机等设备就可以销毁数据，使用非常简单，无任何技术 要求； [0019] 4、具有防止误操作功能，在按下数据销毁按钮3秒后才会启动数据销毁程序； [0020] 5、和普通U盘一样，兼容各种操作环境； [0021] 6、数据安全领域的创新产品、适合各种防泄密应用场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920249837.8
(22)申请日 2019.02.26
(73)专利权人 罗楚寒
地址 400030 重庆市沙坪坝区小龙坎正街
303号附5号2-1
(72)发明人 罗楚寒
(74)专利代理机构 重庆中之信知识产权代理事
务所(普通合伙) 50213
代理人 刘强
(51)Int.Cl.
G06K 19/077(2006.01)
(54)实用新型名称
一种U盘
(57)摘要
本实用新型公开了一种U盘，包括外壳体和U
盘本体，所述外壳体设置有与U盘本体配合的第
一凹槽，所述外壳体顶面沿其长度方向设置有滑
槽，滑槽内设置有与所述滑槽配合的滑块，所述
滑槽的底面沿其长度方向设置有条形通孔，所述
滑块通过所述条形通孔在与其相对应的U盘本体
之间设置有传动组件，使滑块以滑槽为导向移动
时U盘本体朝与滑块移动方向相反的方向移动，
所述滑块靠近外壳体滑槽槽口上的顶盖的一端
铰接连杆的一端，连杆的另一端与顶盖铰接且能
让连杆与顶盖和外壳体之间围成一个三角形区
域，所述连杆与顶盖的铰接处设置有扭力弹簧。
与现有技术相比，本实用新型具有结构新颖、操
作方便的有益效果。
权利要求书1页 说明书4页 附图2页CN 209357099 U 2019.09.06
C N 209357099
U
权 利 要 求 书1/1页CN 209357099 U
1.一种U盘，包括外壳体(2)和安装在外壳体(2)内的U盘本体(1)，其特征在于：所述外壳体(2)设置有与U盘本体(1)配合的第一凹槽(201)，使U盘本体(1)可滑出所述第一凹槽(201)与USB接口对接，所述外壳体(2)顶面沿其长度方向设置有滑槽(202)，滑槽(202)内设置有与所述滑槽(202)配合的滑块(4)，所述滑槽(202)的底面沿其长度方向设置有条形通孔(203)，所述滑块(4)通过所述条形通孔(203)在与其相对应的U盘本体(1)之间设置有传动组件(5)，使滑块(4)以滑槽(202)为导向移动时U盘本体(1)朝与滑块(4)移动方向相反的方向移动，所述滑块(4)靠近外壳体(2)滑槽(202)槽口上的顶盖(3)的一端铰接连杆(6)的一端，连杆(6)的另一端与顶盖(3)铰接且能让连杆(6)与顶盖(3)和外壳体(2)之间围成一个三角形区域，所述连杆(6)与顶盖(3)的铰接处设置有扭力弹簧，所述扭力弹簧的扭力使滑块(4)移动时顶盖(3)跟随滑块(4)在滑槽(202)上方移动时，所述顶盖(3)搭在滑槽(202)所在的外壳体(2)表面的非铰接端对外壳体(2)具有一定的压力，且在所述非铰接端沿U盘主体(1)滑出方向滑离所述外壳体(2)表面时，所述顶盖(3)刚好搭在外壳体(2)端部供U盘本体(1)伸出的出口上而将该出口封住。
2.根据权利要求1所述的一种U盘，其特征在于：所述传动组件(5)包括相对且平行设置的第一齿条(501)和第二齿条(502)，所述第一齿条(501)沿滑块(4)长度方向设置在所述滑块(4)朝U盘本体(1)的一面，所述第二齿条(502)沿U盘本体(1)长度方向固定设置在U盘本体(1)与条形通孔(203)正对的表面上，所述第一齿条(501)和第二齿条(502)之间设置有齿轮(503)，所述齿轮(503)可转动地安装在两齿条之间，且两齿条均与所述齿轮(503)啮合，使所述第一齿条(501)移动时第二齿条(502)朝第一齿条(501)运动方向的相反方向移动。
3.根据权利要求1所述的一种U盘，其特征在于：所述U盘本体(1)用于插入USB接口的插入端呈凵形。
4.根据权利要求1所述的一种U盘，其特征在于：所述滑块(4)远离连杆(6)一端的顶面固接有便于人工控制所述滑块(4)移动推块(401)，所述推块(401)顶面设置有条纹状的纹路。
5.根据权利要求1所述的一种U盘，其特征在于：所述滑块(4)对应滑轨的两侧壁对称设置有一个凸起，所述滑槽(202)沿其长度方向的前后两端的侧壁处分别设置有与所述凸起配合的第二凹槽，使当顶盖(3)关闭或U盘本体(1)的所述插入端完全滑出时，所述凸块能卡入对应的所述第二凹槽中。
6.根据权利要求1所述的一种U盘，其特征在于：所述外壳体(2)远离U盘本体(1)的一端设置有便于携带U盘的吊环(7)。
2。
