汽车泡沫模型设计说明书
从草图到最终汽车模型的过程(发泡材制作)
28又1/2—28天从草图到最终汽车模型的过程〔发泡材制作〕这是我的毕业设计，因为最后半年出去实习了一段时间，回来后就没多少时间做毕业设计了，但是觉得对汽车很感兴趣，如果毕业设计不做个车模肯定懊悔。
所以决定即使时间短也要尽力做一个。
模型是用聚氨酯发泡材料做的，把过程法上来大家交流一下草图和模型吧。
我们5.28开场布展，我是从5.1开场画草图的，从草图到最后展示一共用了28天，还有很多地方没有完善，所以取个名字叫28又1/2，意思是28天只完成了一半，先发一X最后的模型，后面帖一下过程，望高手指点网速有些慢，我慢慢发，大家见谅我在平时也画一些草图，一直想做一辆跑车，心里对模型尺寸也有一定的考虑，做个1：5 的，大概800长。
因为时间紧迫，所以5.1那天翻了翻原来的草图就直接画和模型1：1的三视图了，这是侧视图，顶视在制作过程中被踩得血肉模糊了……我用的发泡材是在聚氨酯厂买的，不是TOOLs那种，估计没有TOOLS的好，体积固定600*400*160，因为要做800长的车模，所以5.3那天早早的到工作室据了几块发泡材拼成了大概的尺寸，块和块之间是乳胶粘得，U胶也可以，当时也没拍照片，做了X图示意一下5.4那天晚上做了几个模板，制作过程中又丢了一些……因为是乳胶，所以5.3和5.4干了两天还没干彻底。
最后怕时间不够就先定上钉子开场刮了，让它慢慢干去：〕我刚开场先用锯把大块的没用的材料锯下去，然后用这种泥塑刀开场挂大型开场挂，发泡材密度不大，这种工具下料特别快，刮得很爽，模型上的线是拿模板卡上去的，工作环境有些恶劣，呵呵白天在工作室刮型，晚上回宿舍画手绘，主要是设计一下车头和车尾尾巴因为时间不够，所以就偷了个懒没做前视图和后视图，就把草图贴在旁边车头和车尾直接按着感觉做了……呵，这是挂到差不多一半的时候为了做的方便我没把模型的底下固定住，做到一半2#11于2006-06-02 23:17[信息][]为了做的方便我没把模型的底下固定住，做到一半2这个模型我在中间画了一条线作为基准，先刮了一边再按着中线找对称作的另外一边。
模型车机械设计说明
模型车机械设计说明任何的控制算法和软件程序都是需要一定的机械结构来执行和实现的，因此在设计整个软件架构和算法之前一定要对整个机械结构有一个感性的认识，然后建立相应的数学模型。
从而再针对具体的设计方案来调节整赛车的机械结构。
本章将主要介绍车模的机械特点和调整方案。
1车体的具体参数此次比赛用的车模采用1/10 的仿真车模。
车模机械结构只使用竞赛提供车模的底盘部分及转向和驱动部分。
控制采用前轮转向，后轮驱动方案。
车模具体参数如下：基本参数尺寸轴距197cm前轮距124cm后轮距136cm车轮直径50cm车长316cm车宽172cm传动比18/762前轮倾角调节调试中发现，在车模过弯时，转向舵机的负载会因为车轮转向角度增大而增大。
为了尽可能降低转向舵机负载，对前轮的安装角度，即前轮定位进行了调整。
前轮定位的作用是保障汽车直线行驶的稳定性，转向轻便和减少轮胎的磨损。
前轮是转向轮，它的安装位置由主销内倾、主销后倾、前轮外倾和前轮前束等4 个因素决定，反映了转向轮、主销和前轴等三者在车架上的位置关系。
主销内倾是由主销装在前轴略向内倾斜的角度，它的作用使前轮自动回正。
角度越大前轮自动回正的作用就越强烈，但转向时就越费力，轮胎磨损增大；反之，角度越小前轮自动回正的作用就越弱。
主销后倾是指主销装在前轴，上端略向后倾斜的角度。
它使用车辆转弯时产生的离心力所形成的力矩方向与车轮偏转方向相反，迫使车轮偏转自动恢复到原来的中间位置上。
由此，主销后倾角越大，车速越高，前轮稳定性也越好。
主销内倾和主销后倾都有使转向自动回正，保持直线行驶的功能。
不同之处是主销的回正与车速无关，主销后倾的回正与车速有关，因此高速时后倾回正作用大，低速时内倾的回正作用大。
前轮外倾角对汽车的转弯性能有直接影响，它的作用是提高前轮的转向安全和转向操纵的轻便性。
前轮外倾角俗称“外八字”，如果车轮垂直地面一旦满载就易产生变形，可能引起车轮上部向内倾侧，导致车轮联接件损坏。
便于拆卸的汽车模具泡沫模型装夹夹具的制作流程
本技术新型涉及汽车模具夹具技术领域，具体为一种便于拆卸的汽车模具泡沫模型装夹夹具，包括夹具本体和夹具安装底座，所述夹具本体通过可拆卸式安装结构设置于夹具安装底座上，夹具本体内腔的底部开有凹槽，凹槽的内壁开有第二滑槽，第二滑槽内滑动连接传动杆的一端，传动杆的另一端铰接于U字型卡块上，U字型卡块内腔的顶部开有稳固槽，夹具本体的底部固定设有稳固块，稳固块的两端对称设有弹簧销，弹簧销卡接于稳固槽内的安装槽，U字型卡块底面的内腔中开有限位槽，限位槽内固定连接有挤压弹簧的一端。
本技术新型使得夹具本体和夹具安装底座之间的连接更加具有多变性，能够方便的进行拆卸或者安装，提高了工作效率。
技术要求1.一种便于拆卸的汽车模具泡沫模型装夹夹具，包括夹具本体（1）和夹具安装底座（2），其特征在于：所述夹具本体（1）通过可拆卸式安装结构设置于夹具安装底座（2）上，夹具本体（1）内腔的底部开有凹槽（16），凹槽（16）的内壁开有第二滑槽（9），第二滑槽（9）内滑动连接传动杆（13）的一端，传动杆（13）的另一端铰接于U 字型卡块（18）上，U字型卡块（18）内腔的顶部开有稳固槽（12），夹具本体（1）的底部固定设有稳固块（11），稳固块（11）的两端对称设有弹簧销（10），弹簧销（10）卡接于稳固槽（12）内的安装槽，U字型卡块（18）底面的内腔中开有限位槽（3），限位槽（3）内固定连接有挤压弹簧（4）的一端，挤压弹簧（4）的另一端固定安装于限位块（5）上，限位块（5）的底端卡接有推送块（8），推送块（8）的前端面固定设置有活动按钮（7），且推送块（8）远离限位块（5）的一侧滑动连接于第一滑槽（6），第一滑槽（6）位于夹具安装底座（2）的内腔中，U字型卡块（18）中间的间隙处滑动连接有L型卡块（17），L型卡块（17）的一端固定安装于夹具安装底座（2）的上端面。
2.根据权利要求1所述的一种便于拆卸的汽车模具泡沫模型装夹夹具，其特征在于：所述传动杆（13）的一端滑动铰接于第二滑槽（9）内，折叠传动杆（13），将传动杆（13）叠合于凹槽（16）内，凹槽（16）的跨度与传动杆（13）的长度相等。

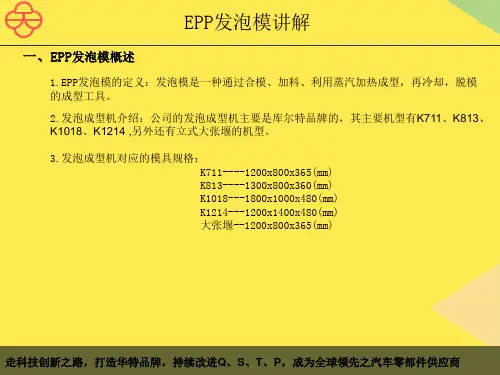

EPP发泡模完整版资料
