室内消火栓系统安装施工工艺工法(后附照片)
室内消火栓系统安装施工工艺工法1 前言1.1工艺工法概况室内消火栓给水系统是利用室外消防给水系统提供的水量，扑灭建筑物中与水接触不能引起燃烧、爆炸的火灾而在室内设置的固定灭火设备。
在高层建筑，大中型体育馆、影院、地铁车站及其他人员密集的公共建筑中广泛采用。
是目前高层建筑抗御火灾最常见、最经济、最基本的消防设施。
1.2工艺原理室内消火栓系统是安装在室内，由消火栓箱、消防泵、消防水箱、水泵接合器、水枪、水龙带、各类阀门及管道等供水设施组成，并能在发生火灾时启动消火栓泵加压，通过末端消火栓配水，使用消防管网内水介质进行冷却、稀释和分割原理灭火的系统。
室内消火栓系统管道与设备及阀门多采用卡箍法兰连接；管道连接，一般管径大于等于100mm时采用卡箍式连接，管径小于100mm时采用螺纹连接。
2 工艺工法特点室内消火栓系统具有技术工艺成熟，初始投资相对较少，安装施工周期较短及管理与维护简单。
3 适用范围本标准规定了室内消火栓管道系统安装的施工的要求、方法和质量控制标准。
适用于新建、扩建、改建的建筑工程中工作压力不大于1.0MPa的室内消火栓系统的安装。
4主要引用标准、规范《建筑工程施工质量验收统一标准》(GB50300)《建筑给水排水及采暖工程施工质量验收规范》(GB50242)《压缩机、风机、泵安装工程施工及验收规范》(GB50275)《高层民用建筑设计防火规范》（GB50045）5 施工方法在主体结构、建筑施工过程中，应及时配合好结构板及墙体上预留孔洞、套管的设置，避免影响后期管道施工。
消火栓位置的设置应按照设计图纸和相关规范要求，一般应不大于30m，保证同一部位有两个消火栓的水枪充实水柱同时到达。
施工时依次进行消防主干管、消防支管、消火栓、消防水泵等安装，过程中配合市政供水管网施工情况，及时做好消防给水、室外水泵接合器、室外消火栓的安装工作。
室内消防给水系统应与生活、生产给水系统分开独立设置。
室内消防给水管道应布置成环状管网，环状管网的进水管和区域高压或区域临时高压给水系统的引入管不应少于两根，当其中一根发生故障时，其余的进水管或引入管应能保证消防用水量和水压要求。
消防工程图识读详解
消防工程图识读详解想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。
自动喷水灭火系统的分类见图。
湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

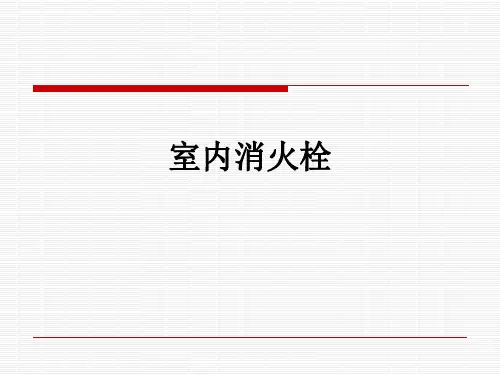

室内消火栓课件
四 种 消 火 栓 布 置 型 式
计算： 单排消防栓一股水柱到达室内任何部位的间距。（厂房） 单排消防栓两股水柱到达室内任何部位的间距。 多排消防栓一股水柱到达室内任何部位的间距 多排消防栓两股水柱到达室内任何部位的间距
见上图
（四）室内消火栓水压和水量要求
1、水压：水枪的充实水柱要求 ①一般性的低层建筑，其不应小于7m； ②甲、乙类生产厂房，超过六层的民用建筑，超过四层的厂房和库房，建筑高度不超过100m的高层民用建筑，其不应小于10m； ③高层工业建筑、建筑高度超过100m的高层民用建筑和高架库房，其不应小于13m。 2、水量要求： 每支水枪最小流量不小于2.5L/s或5L/s；同时使用水枪数量；每根竖管的最小流量。
1、室内消火栓箱
将室内消火栓、水枪、水带、火灾报警按钮或消防水喉集中安装于箱内。
（一）组成
嵌墙明箱 半明装箱 挂墙明箱
2、室内消火栓
SN—直角单出口消火栓 SNA—45º单出口消火栓 SNS—直角双出口消火栓
型号
栓口直径
50mm 65mm
—流量小于5l/s
—流量大于等于5l/s

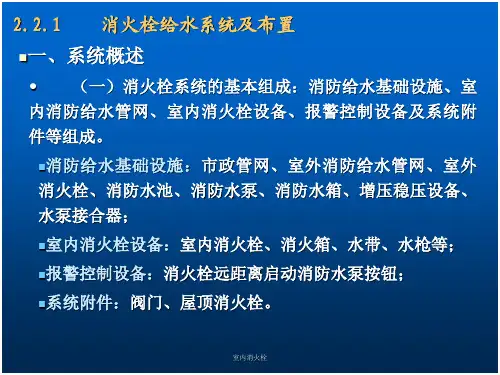

一、系统概述 （一）消火栓系统的基本组成：消防给水基础设施、室内消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成。 消防给水基础设施：市政管网、室外消防给水管网、室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器； 室内消火栓设备：室内消火栓、消火箱、水带、水枪等； 报警控制设备：消火栓远距离启动消防水泵按钮； 系统附件：阀门、屋顶消火栓。
分区供水方式适用条件： a. 外网仅能满足低区建筑消火栓给水系统的水量 水压要求，不满足高区灭火的水量、水压要求。 b. 当地部门不允许消防水泵直接从外网抽水。 c. 高层建筑中由于楼高，消防管道上、下部的压 差很大，当消火栓处最大压力超过1.0MPa时， 必须分区供水。
室内消火栓系统检测与验收案例分析

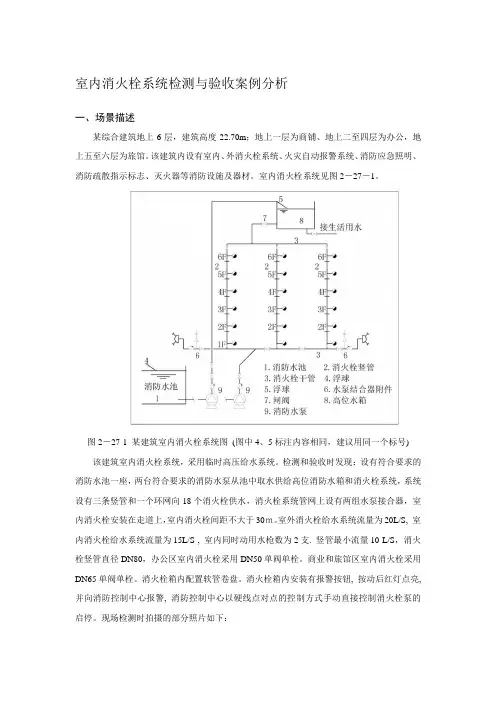

室内消火栓系统检测与验收案例分析一、场景描述某综合建筑地上6层，建筑高度22.70m；地上一层为商铺、地上二至四层为办公，地上五至六层为旅馆。
该建筑内设有室内、外消火栓系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、灭火器等消防设施及器材。
室内消火栓系统见图2－27－1。
图2－27-1 某建筑室内消火栓系统图(图中4、5标注内容相同，建议用同一个标号) 该建筑室内消火栓系统，采用临时高压给水系统。
检测和验收时发现：设有符合要求的消防水池一座，两台符合要求的消防水泵从池中取水供给高位消防水箱和消火栓系统，系统设有三条竖管和一个环网向18个消火栓供水，消火栓系统管网上设有两组水泵接合器，室内消火栓安装在走道上，室内消火栓间距不大于30ｍ。
室外消火栓给水系统流量为20L/S, 室内消火栓给水系统流量为15L/S , 室内同时动用水枪数为2支. 竖管最小流量10 L/S，消火栓竖管直径DN80，办公区室内消火栓采用DN50单阀单栓。
商业和旅馆区室内消火栓采用DN65单阀单栓。
消火栓箱内配置软管卷盘。
消火栓箱内安装有报警按钮, 按动后红灯点亮, 并向消防控制中心报警, 消防控制中心以硬线点对点的控制方式手动直接控制消火栓泵的启停。
现场检测时拍摄的部分照片如下：图2－27-2室内消火栓箱安装图图2－27-3消火栓泵及其附件安装图二、案例说明本案例包含或涉及下列内容：（一）消防泵组的进出水管及附件设置和泵组向环网供水的技术要求。
（二）当消防用水与其它用水合用屋顶消防水箱时，应有的防止它用的技术措施。
（三）室内消防环状管网上阀门的设置应符合规范要求。
（四）室内消火栓选型和安装应符合规范要求。
（五）消火栓按钮的基本性能符合要求。
三、关键知识点及依据（一）应按《建筑设计防火规范》GB50016设计消火栓给水系统。
（二）当室内消火栓数超过10个且室外消火栓给水系统流量大于15L/S时, 室内消火栓给水系统管网应成环状, 消防泵房应有不少于2条出水管直接和环网的不同管段相连, 当其中一条损坏时, 其余的出水管应能通过全部水量。
推荐下载：建筑人那些必知的室内消火栓系统施工图识图知识

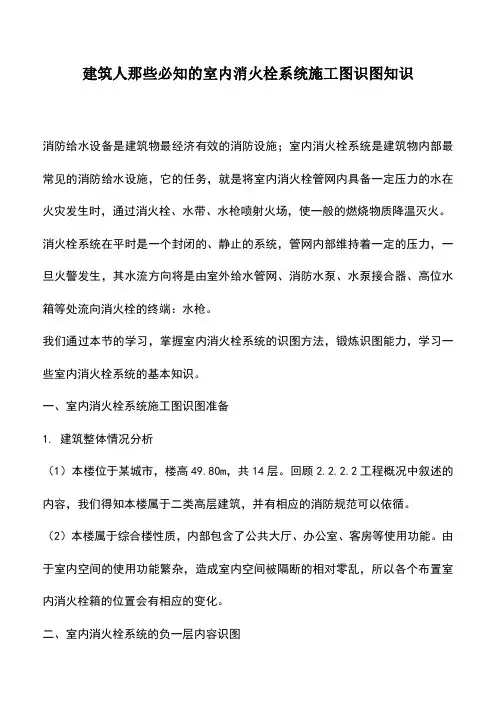

建筑人那些必知的室内消火栓系统施工图识图知识消防给水设备是建筑物最经济有效的消防设施；室内消火栓系统是建筑物内部最常见的消防给水设施，它的任务，就是将室内消火栓管网内具备一定压力的水在火灾发生时，通过消火栓、水带、水枪喷射火场，使一般的燃烧物质降温灭火。
消火栓系统在平时是一个封闭的、静止的系统，管网内部维持着一定的压力，一旦火警发生，其水流方向将是由室外给水管网、消防水泵、水泵接合器、高位水箱等处流向消火栓的终端：水枪。
我们通过本节的学习，掌握室内消火栓系统的识图方法，锻炼识图能力，学习一些室内消火栓系统的基本知识。
一、室内消火栓系统施工图识图准备1. 建筑整体情况分析（1）本楼位于某城市，楼高49.80m，共14层。
回顾2.2.2.2工程概况中叙述的内容，我们得知本楼属于二类高层建筑，并有相应的消防规范可以依循。
（2）本楼属于综合楼性质，内部包含了公共大厅、办公室、客房等使用功能。
由于室内空间的使用功能繁杂，造成室内空间被隔断的相对零乱，所以各个布置室内消火栓箱的位置会有相应的变化。
二、室内消火栓系统的负一层内容识图生活给水系统和消防给水系统有别于上一节学习过的生活污水系统，都属于给水系统的范畴，所以我们援引生活给水系统的识图方法和顺序来对室内消火栓系统进行识读。
我们做好上述识图准备之后，开始从本教材所提供的某综合楼给排水工程施工图的消火栓给水管道系统图(水施-13)开始阅读。
在阅读此系统图的时，我们采用先简后繁的顺序来逐步阅读。
并随时在相关的平面图上印证。
通读水施-13后，发现本图的右边偏下的地方，有两台水泵及一套管道、管件。
如图2.38中的小方框中所示。
水施-13下方有一系列管道组成的一个封闭式管网。
如图2.30中的大方框中所示。
图2.30 消火栓给水管道系统图在负一层中的内容1. 系统图中小方框内容的识图。
系统图小方框中的内容，就是消火栓泵及其配套的管道、管件的系统图。
图2.31 消火栓给水泵及管道系统图图2.32 消火栓给水泵及管道平面图图2.31和图2.32中关于管道穿墙、水泵、标高、阀门等我们都能识读清楚。
零入门看懂消防图纸
零入门看懂消防图纸
消防图纸入门方法：由于消防报警系统应该采用的是总线制，将图纸内的线路颜色进
行区分：粉色的线叫回路总线；绿色的是电源线；蓝色的是电话线；黄色的是广播线。
消防识图
如果在系统图中有的器件，而在平面图中没表明。
那必须就是图纸设计的问题。
通过
系统图，我们可以窥见以下内容：
1、此消防报警系统应该采用的是总线制。
2、看看你的系统图图片，从左到右分别就是：1个带电话插孔的手动报警按钮；2台
应急电源箱，箱内或者箱上分别各装有1个输出输出模块；最右边的就是总线电话分机。
这些消防工程量就是都须要统计数据排序的。
3、将系统图中的几种颜色的色做一下分类，粉色的线叫回路总线；绿色的是电源线；兰色的是电话线（红线框里的水平白线其实是和红线框外的水平兰线是一样的，只是设计
绘图时的颜色选择的错误。
这条线是给带电话插孔的手动报警按钮里的电话插孔去的电话线）；黄色的是广播线。
所有管线的工程量也是需要计算的。
4、通常情况下，除了消防广播扬声器及消防总线电话分机，其它每个消防器件都必
须导入一条电路总线。
如果存有掌控模块，还要导入一条电源线。
如果就是消火栓兴泵按钮，那除了存有电路总线外，还要存有一条掌控直兴线（4芯）。
5、消防总线电话分机，一般引入4~6根线，但它不需要引入回路总线。
消防广播一
般都会在广播回路的第一个扬声器旁安装一个切换模块，做为平时背景音乐和应急消防广
播切换之用。
如果有这个切换模块，需要向模块中引入电源线、回路总线以及广播线各一条。
从模块只引出一根广播线进入后面的所有扬声器。
室内消火栓解析PPT课件
低层建筑消火栓给水系统——宜采用合用系统 高层建筑消火栓给水系统——应采用独立系统
第3页/共47页
• 2、按用途分
合用的消火栓给水系统
独立的消火栓给水系统
3、按管网布置形式分类
环状管网消火栓给水系统 枝状管网消火栓给水系统
高层建筑及室内消火栓 数 超 过 10 个 且 消 防 用 水 量大于15l/s的低层建筑
第46页/共47页
感谢您的观看。
第47页/共47页
2、布置间距：通过计算确定，高层建筑，高架库房，甲乙类厂房，室内消火栓的间距不应超过30m，其他单 层和多层建筑室内消火栓的间距不应超过50m。
第28页/共47页
四 种 消 火 栓 布 置 型
第29页/共47页
• 计算：
• 单排消防栓一股水柱到达室内任何部位的间距。
（厂房）
•
Lf 2 Rf 2 bf 2
第4页/共47页
（四）给水方式 1、低层建筑室内消火栓系统的给水方式
（1）直接给水方式
市网
第9页/共47页
适用条件：室外给水管网提供的水量和水压，在任 何时候均能满足室内消火栓给水系统所 需的水量、水压要求时采用。
第10页/共47页
（2）设有消防水箱的给水方式
市网
第11页/共47页
（3）设有消防水箱和水泵的给水方式
第15页/共47池页’12-市政管网；13-浮球阀
（2）分区并联给水方式
第16页/共47页
第17页/共47页
分区供水方式
设置特点: 室外给水管网向低区和高位水箱供水箱 内贮存10 min消防水量。
高区火灾初起时:由水箱向高区消火栓给水系统供水; 当水泵启动后:由水泵向高区消火栓给水系统供水灭火。
《室内消火栓系统》课件
02
室内消火栓系统的设计
设计原则与依据
安全可靠
确保消火栓系统在任何 情况下都能提供稳定、 可靠的水源，保障人员
安全。
经济合理
在满足安全要求的前提 下，合理控制成本，避
免资源浪费。
操作简便
设计应简单易懂，方便 操作，减少误操作的可
能性。
维护方便
考虑系统的可维护性， 降低后期维护成本。
设计内容与步骤
组成与分类
组成
主要由消防水源、消防泵、给水管网、消火栓箱及附件等组 成。
分类
根据使用场合和用途，可分为湿式消火栓系统、干式消火栓 系统等。
工作原理与特点
工作原理
在火灾发生时，通过启动消防泵，将 水加压后输送到给水管网，再通过消 火栓箱及附件将水送到着火点进行灭 火。
特点
结构简单、操作方便、灭火效果好， 是建筑物内部常用的消防设施之一。
发展趋势与展望
集成化与模块化
将消火栓系统与其他消防 设备进行集成，实现模块 化设计，便于安装和维护 。
绿色环保
推广使用环保型灭火剂和 低排放设备，降低对环境 的影响，促进可持续发展 。
智能化监控与管理
利用远程监控和智能化管 理平台，实现对消火栓系 统的实时监控和远程控制 。
对未来发展的建议和思考
应用效果与评价
应ቤተ መጻሕፍቲ ባይዱ效果
分析室内消火栓系统在实际应用中的效果，包括灭火效率、对人员安全的保障等 。
评价
对室内消火栓系统的性能、可靠性及实用性进行评价，给出明确的优缺点。
应用中遇到的问题及解决方案
常见问题
列举在室内消火栓系统应用中常见的 问题，如设备故障、使用不当等。
解决方案
针对每个问题，给出具体的解决方案 和改进措施，确保系统的正常运行和 使用效果。
室内消火栓系统(通用版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改室内消火栓系统(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process室内消火栓系统(通用版)室内消火栓给水系统是建筑物应用最广泛的一种消防设施。
其既可以供火灾现场人员使用消火栓箱内的消防水喉、水枪扑救初期火灾，也可供相防对于扑救建筑物的大火。
室内消火栓实际上是室内消防给水管网向火场供水的带有专用接口的阀门。
其进水端与消防管道相连。
出水端与水带相连。
一、系统组成室内消火栓给水系统是由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组成如图3-2-6所示：图3-2-6消火栓给水系统组成示意图其中消防给水基础设施包括，市政管网、室外消防给水管网、及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等该设施的主要任务是为系统储存并提供灭火用水。
给水管网包括进水管、水平干管、消防竖管等，其任务是向室内消火栓设备输送灭火用水。
室内消火栓包括水带、水枪、水喉等，是供人员灭火使用的主要工具。
系统附件各种阀门、屋顶消火栓等。
报警控制设备用于启动消防水泵。
二、系统工作原理室内消火栓给水系统的工作原理与系统的给水方式有关。
通常是针对建筑消防给水系统采用的是临时高压消防给水系统。
在临时高压消防给水系统中，系统设有消防泵和高位消防水箱。
当火灾发生后，现场的人员可打开消火栓箱，将水带与消火栓栓口连接，打开消火栓的阀门，按下消火栓箱内的启动按钮，从而消火栓可投入使用。
消火栓箱内的按钮直接启动消火栓泵，并向消防控制中心报警。
