轻型钢屋架课程设计
钢屋架课程设计15米
钢屋架课程设计15米一、教学目标本课程旨在让学生掌握钢屋架的基本设计原理和计算方法，能够独立完成15米钢屋架的设计。
具体目标如下：1.掌握钢屋架的结构类型和受力特点。
2.掌握钢屋架的设计原理和计算方法。
3.熟悉相关规范和标准。
4.能够使用专业软件进行钢屋架设计。
5.能够进行手算钢屋架的受力和稳定性。
6.能够进行钢屋架的施工图绘制。
情感态度价值观目标：1.培养学生对工程安全的重视。
2.培养学生对工程美学的追求。
3.培养学生团队合作和解决问题的能力。
二、教学内容教学内容以教材《钢屋架设计》为主，结合实际情况，具体安排如下：1.钢屋架结构类型和受力特点（2课时）2.钢屋架设计原理和计算方法（4课时）3.钢屋架施工图绘制（2课时）4.钢屋架设计规范和标准（1课时）5.钢屋架设计实践（3课时）三、教学方法结合课程特点，采用以下教学方法：1.讲授法：用于讲解钢屋架的结构类型、受力特点、设计原理和计算方法等基本知识。
2.案例分析法：通过分析实际案例，使学生更好地理解钢屋架的设计过程和施工图绘制。
3.实验法：安排一次钢屋架设计实践，让学生动手操作，提高实际设计能力。
四、教学资源1.教材：《钢屋架设计》2.参考书：相关钢结构设计和施工方面的书籍3.多媒体资料：钢屋架设计原理和计算方法的PPT4.实验设备：计算机、CAD软件、尺规工具等以上资源将用于支持教学内容和教学方法的实施，提高学生的学习效果。
五、教学评估本课程评估将全面客观地反映学生的学习成果，包括以下几个方面：1.平时表现（30%）：包括课堂参与度、提问回答、团队协作等。
2.作业（30%）：包括课后习题、设计练习等。
3.考试（40%）：包括期中考试和期末考试，考试内容涵盖课程所有知识点。
评估方式将采取匿名评分，确保公正性。
评估结果将及时反馈给学生，以助于学生了解自己的学习情况，提高学习效果。
六、教学安排本课程共安排30课时，每周2课时，共计15周。
教学地点选在教室和实验室。
21米轻型工业厂房钢屋架课程设计报告
钢屋架课程设计班级：土木班：学号：指导老师：轻屋面钢屋架设计一、 设计资料 1、 工程地点：：兖州，设计使用年限：50年。
2、工程规模：单层单跨封闭式工业厂房，长度180m ，屋架铰支于钢筋混凝土柱上；屋架跨度21m ；柱距6m ；屋面离地面高度约20m 。
室正常环境，吊车起重量16/3.2 t ，工作制为A5，无较大的振动设备。
3、自然条件：基本风压为2/4.0m KN ，基本雪压为2/35.0m KN ，积灰荷载标准值为2/5.0m KN 地震设防烈度为6度。
地面粗糙度类别为B 类，场地类别Ⅲ类，重要性级别为二级，（0.10=γ）。
4、材料选用：（1）、屋架钢材采用《碳素结构钢》GB ／T700-1988规定的Q235B 级镇静钢或沸腾钢。
（2）、焊条采用规定的E43型焊条，（3）、普通螺栓采用等级为4.6级的C 级螺栓，锚栓采用Q235级钢制成。
（4）、角钢型号按《热轧等边角钢尺寸、外形、重量及允许偏差》GB/T9787-1988和《热轧不等边角钢尺寸、外形、重量及允许偏差》GB/T9788-1988选用。
（5）、混凝土强度等级为C25. 6、结构及各组成构件形式： （1）、钢屋架：梯形钢屋架，（2）、屋面板：选用轻型屋面板，材料可选择夹芯板，选用长尺压型钢板、夹芯板时按图集《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1选用。
（3）、檩条及屋面支撑：计算或从相关标准图集中选用。
屋面板：对于长尺压型钢板、夹芯板可按图集《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1选用。
卷材防水的1.56m 预应力钢筋混凝土屋面板，可按图集《1.5m×6m 预应力混凝土屋面板》04G410-1～2选用。
（4）、主要建筑构造做法及建筑设计要求按轻屋面计算。
二、屋架形式的选定和结构平面的布置 1、采用缓坡梯形屋架，坡度为1/10, 无天窗。
：屋架计算跨度为每端支座中线缩进 150mm ，屋架支座反力点与厂方纵向轴线，则屋架计算跨度l mm l 207003002100021500=-=⨯-= 屋架端部高度取mm h 20000=1.2 屋架端部、中部高度按屋架端部高度的选择要求，宜在 1.8-2.1m ，本设计选用屋架端部高度为 H0=2000mm ，则中部高度 h=2000+（21000/2）×0.1=3050mm ，满足刚度以及经济性对跨中高度的要求。
建筑钢结构屋架课程设计
建筑钢结构屋架课程设计一、课程目标知识目标：1. 让学生掌握建筑钢结构屋架的基本概念、分类及特点；2. 让学生了解建筑钢结构屋架的设计原则和主要受力构件；3. 使学生了解建筑钢结构屋架施工过程中的关键技术和注意事项。
技能目标：1. 培养学生运用所学知识，对建筑钢结构屋架进行设计和计算的能力；2. 培养学生运用专业软件进行建筑钢结构屋架建模、分析和优化的技能；3. 提高学生解决实际工程问题的能力，能够根据实际情况调整设计方案。
情感态度价值观目标：1. 培养学生对建筑钢结构屋架设计及施工的兴趣，激发学生的学习热情；2. 培养学生严谨的科学态度，注重团队合作，养成良好的职业道德；3. 增强学生对我国建筑事业的认同感，树立为我国建筑行业贡献力量的信心。
分析课程性质、学生特点和教学要求，本课程将目标分解为以下具体学习成果：1. 能够描述建筑钢结构屋架的基本概念、分类及特点；2. 能够阐述建筑钢结构屋架的设计原则，掌握主要受力构件的计算方法；3. 能够运用专业软件进行建筑钢结构屋架的建模、分析及优化；4. 能够根据实际工程情况，提出合理的设计方案，并进行调整；5. 能够在团队合作中发挥积极作用，遵循职业道德，关注我国建筑事业的发展。
二、教学内容本课程教学内容围绕以下几方面进行组织：1. 建筑钢结构屋架基本知识：- 钢结构屋架的概念、分类及特点；- 钢结构屋架的材料、连接方式及构造要求。
2. 建筑钢结构屋架设计原则：- 设计原理及设计规范；- 受力分析及主要受力构件的计算方法；- 稳定性和刚度的考虑。
3. 建筑钢结构屋架设计计算：- 荷载及作用力分析；- 桁架、梁、柱等主要受力构件的设计计算；- 节点设计及连接计算。
4. 建筑钢结构屋架施工技术：- 施工准备及工艺流程；- 钢结构屋架的安装、焊接与涂装；- 施工质量控制及验收标准。
5. 建筑钢结构屋架案例分析：- 分析典型工程案例，了解实际工程中的应用；- 结合案例进行设计计算和施工技术的实践。
21米轻型工业厂房钢屋架课程设计
钢屋架课程设计班级：土木班姓名：学号：指导老师：轻屋面钢屋架设计一、 设计资料 1、 工程地点：：兖州，设计使用年限：50年。
2、工程规模：单层单跨封闭式工业厂房，长度180m ，屋架铰支于钢筋混凝土柱上；屋架跨度21m ；柱距6m ；屋面离地面高度约20m 。
室内正常环境，吊车起重量16/3.2 t ，工作制为A5，无较大的振动设备。
3、自然条件：基本风压为2/4.0m KN ，基本雪压为2/35.0m KN ，积灰荷载标准值为2/5.0m KN 地震设防烈度为6度。
地面粗糙度类别为B 类，场地类别Ⅲ类，重要性级别为二级，（0.10=γ）。
4、材料选用：（1）、屋架钢材采用《碳素结构钢》GB ／T700-1988规定的Q235B 级镇静钢或沸腾钢。
（2）、焊条采用规定的E43型焊条，（3）、普通螺栓采用等级为4.6级的C 级螺栓，锚栓采用Q235级钢制成。
（4）、角钢型号按《热轧等边角钢尺寸、外形、重量及允许偏差》GB/T9787-1988和《热轧不等边角钢尺寸、外形、重量及允许偏差》GB/T9788-1988选用。
（5）、混凝土强度等级为C25. 6、结构及各组成构件形式： （1）、钢屋架：梯形钢屋架，（2）、屋面板：选用轻型屋面板，材料可选择夹芯板，选用长尺压型钢板、夹芯板时按图集《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1选用。
（3）、檩条及屋面支撑：计算或从相关标准图集中选用。
屋面板：对于长尺压型钢板、夹芯板可按图集《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1选用。
卷材防水的1.56m 预应力钢筋混凝土屋面板，可按图集《1.5m×6m 预应力混凝土屋面板》04G410-1～2选用。
（4）、主要建筑构造做法及建筑设计要求按轻屋面计算。
二、屋架形式的选定和结构平面的布置 1、采用缓坡梯形屋架，坡度为1/10, 无天窗。
：屋架计算跨度为每端支座中线缩进 150mm ，屋架支座反力点与厂方纵向轴线，则屋架计算跨度l mm l 207003002100021500=-=⨯-= 屋架端部高度取mm h 20000=1.2 屋架端部、中部高度按屋架端部高度的选择要求，宜在 1.8-2.1m ，本设计选用屋架端部高度为 H0=2000mm ，则中部高度 h=2000+（21000/2）×0.1=3050mm ，满足刚度以及经济性对跨中高度的要求。

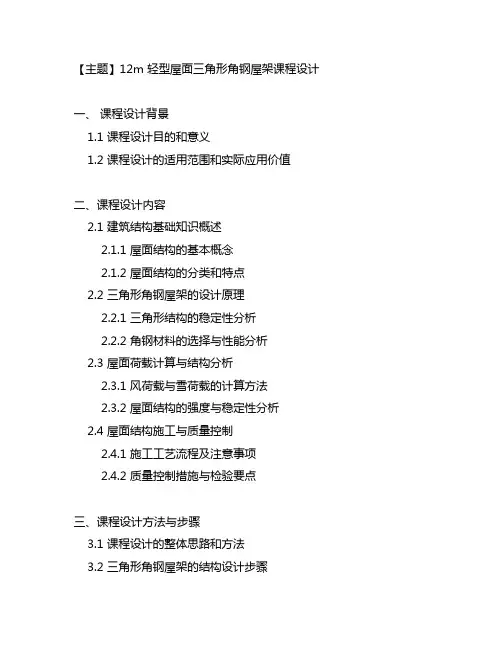

12m 轻型屋面三角形角钢屋架课程设计
【主题】12m 轻型屋面三角形角钢屋架课程设计一、课程设计背景1.1 课程设计目的和意义1.2 课程设计的适用范围和实际应用价值二、课程设计内容2.1 建筑结构基础知识概述2.1.1 屋面结构的基本概念2.1.2 屋面结构的分类和特点2.2 三角形角钢屋架的设计原理2.2.1 三角形结构的稳定性分析2.2.2 角钢材料的选择与性能分析2.3 屋面荷载计算与结构分析2.3.1 风荷载与雪荷载的计算方法2.3.2 屋面结构的强度与稳定性分析2.4 屋面结构施工与质量控制2.4.1 施工工艺流程及注意事项2.4.2 质量控制措施与检验要点三、课程设计方法与步骤3.1 课程设计的整体思路和方法3.2 三角形角钢屋架的结构设计步骤3.2.1 屋面荷载计算和分析3.2.2 结构参数的选择和布置3.2.3 结构连接件的设计与选型3.2.4 施工工艺的规划与组织四、课程设计案例分析4.1 12m轻型屋面三角形角钢屋架的设计参数4.2 结构分析与荷载计算结果展示4.3 施工过程中的质量控制与技术难点五、课程设计评价与展望5.1 课程设计的优点和不足5.2 课程设计的应用前景与发展趋势结尾：通过对12m 轻型屋面三角形角钢屋架的课程设计，学生将能够系统地学习到建筑结构设计的基本理论和实际操作技能，从而为未来的工程实践和学术研究奠定坚实的基础。
随着建筑行业的飞速发展，三角形角钢屋架结构将在轻型屋面建筑领域发挥越来越重要的作用，本课程设计也将为相关领域的发展提供有力的支持和指导。
5.1 课程设计的优点和不足本课程设计的优点在于系统地介绍了建筑结构设计的基本理论和实际操作技能，使学生能够从理论到实践全面掌握相关知识和技能。
通过案例分析和实际施工过程中的质量控制与技术难点，能够帮助学生更好地理解和应用所学知识。
不过，课程设计也存在一定的不足之处，比如过于理论化，缺乏实际案例的深入分析和课程设计的实践性可能不够强。
5.2 课程设计的应用前景与发展趋势随着建筑行业的快速发展，轻型屋面建筑越来越受到青睐，而三角形角钢屋架结构由于其稳定性和强度，将在轻型屋面建筑领域发挥更重要的作用。

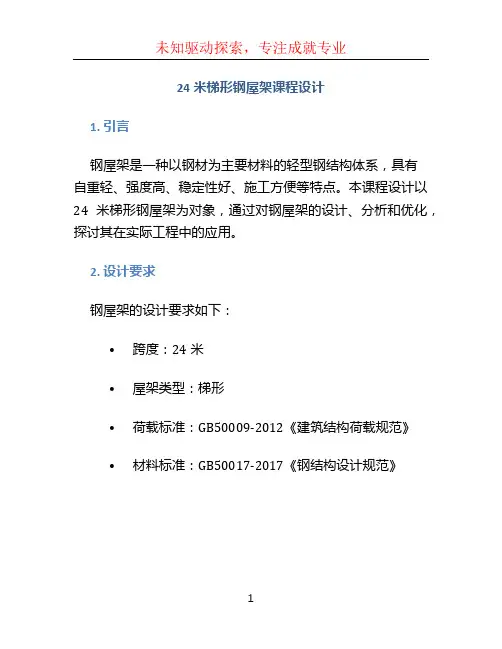

24米梯形钢屋架课程设计
24米梯形钢屋架课程设计1. 引言钢屋架是一种以钢材为主要材料的轻型钢结构体系，具有自重轻、强度高、稳定性好、施工方便等特点。
本课程设计以24米梯形钢屋架为对象，通过对钢屋架的设计、分析和优化，探讨其在实际工程中的应用。
2. 设计要求钢屋架的设计要求如下：•跨度：24米•屋架类型：梯形•荷载标准：GB50009-2012《建筑结构荷载规范》•材料标准：GB50017-2017《钢结构设计规范》3. 分析与计算3.1 载荷分析根据荷载规范，对24米梯形钢屋架进行荷载分析。
包括永久荷载、活载、风荷载和温度荷载等。
3.2 结构方案设计根据荷载分析结果，选择合适的结构方案进行设计。
考虑梯形钢屋架的自重以及承受外部荷载的能力。
3.3 结构计算与优化根据结构方案，进行钢屋架的各项计算，包括受力分析、截面设计、节点设计等。
通过对结构的计算与优化，提高钢屋架的性能和安全性。
4. 设计流程4.1 载荷分析流程1.确定荷载标准和设计要求；2.分析永久荷载、活载、风荷载和温度荷载等；3.计算每种荷载的作用效果；4.求取每个节点的内力。
4.2 结构方案设计流程1.根据荷载分析结果，选择合适的结构方案；2.绘制结构草图，确定主要构件的尺寸和数量；3.进行初步计算，确定杆件的选型和布置。
4.3 结构计算与优化流程1.进行各构件的截面设计；2.进行节点设计，以保证节点的强度和刚度；3.对结构进行全面计算审查，进行必要的优化和调整。
5. 结果与讨论通过对24米梯形钢屋架的设计、分析和优化，得到了满足设计要求的结构方案。
经过计算和优化，结构的性能和安全性得到了提高。
6. 结论本课程设计以24米梯形钢屋架为对象，通过对其进行荷载分析、结构方案设计、结构计算与优化等步骤，得到了满足设计要求的结构方案。
钢屋架作为一种轻型钢结构体系，在建筑工程中具有广泛的应用前景。
参考文献•GB50009-2012《建筑结构荷载规范》•GB50017-2017《钢结构设计规范》。
钢结构刚屋架课程设计
钢结构刚屋架课程设计一、课程目标知识目标：1. 学生能理解钢结构刚屋架的基本概念、分类及特点；2. 学生能掌握钢结构刚屋架的构造、工作原理及设计要点；3. 学生能了解钢结构刚屋架在建筑中的应用及优缺点。
技能目标：1. 学生能运用所学知识，分析并解决钢结构刚屋架设计中的实际问题；2. 学生能运用相关软件或工具，进行钢结构刚屋架的简单设计和计算；3. 学生能通过团队合作，完成一个钢结构刚屋架的设计项目。
情感态度价值观目标：1. 学生能培养对建筑结构工程的兴趣，激发创新意识和探索精神；2. 学生能认识到钢结构刚屋架在现代建筑中的重要性，增强环保和节能意识；3. 学生能培养团队协作精神，提高沟通与表达能力。
课程性质分析：本课程为建筑结构设计相关课程，旨在让学生了解并掌握钢结构刚屋架的设计原理和方法，提高学生的实际操作能力。
学生特点分析：高二年级学生对建筑结构有一定的了解，具备一定的物理和数学基础，但对钢结构刚屋架的认识尚浅，需要通过本课程的学习，提升知识水平和实践能力。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作能力；2. 创设情境，激发学生的学习兴趣，培养学生的创新意识和团队协作精神；3. 注重过程评价，关注学生的学习成果，确保课程目标的达成。
二、教学内容1. 钢结构刚屋架基本概念- 钢结构的特点与应用- 刚屋架的定义与分类2. 钢结构刚屋架构造与工作原理- 钢结构刚屋架的组成与结构- 工作原理及受力分析- 设计要点与注意事项3. 钢结构刚屋架设计方法- 设计流程与方法- 载荷分析与计算- 材料选择与截面尺寸确定4. 钢结构刚屋架在实际工程中的应用- 案例分析- 优缺点及改进措施5. 钢结构刚屋架设计实践- 团队合作完成设计项目- 使用相关软件或工具进行设计与计算- 撰写设计报告与成果展示教学大纲安排：第一周：钢结构刚屋架基本概念第二周：钢结构刚屋架构造与工作原理第三周：钢结构刚屋架设计方法第四周：钢结构刚屋架在实际工程中的应用第五周：钢结构刚屋架设计实践与成果展示教学内容与教材关联：本教学内容与教材第三章“钢结构”相关，涉及教材中钢结构刚屋架的相关知识点，通过本章节的学习，使学生能够系统掌握钢结构刚屋架的设计方法与应用。
轻型梯形钢屋架课程设计
轻型梯形钢屋架课程设计一、课程目标知识目标：1. 让学生掌握轻型梯形钢屋架的基本结构特点及其在设计中的应用。
2. 使学生了解轻型梯形钢屋架的力学性能，理解其稳定性和承载力的计算方法。
3. 帮助学生掌握相关工程图纸的阅读与绘制，了解轻型梯形钢屋架的施工技术要求。
技能目标：1. 培养学生运用轻型梯形钢屋架进行结构设计的能力，能独立完成简单工程案例的设计计算。
2. 培养学生运用相关软件进行轻型梯形钢屋架结构分析和优化设计的能力。
3. 提高学生的动手实践能力，学会使用工具和仪器进行轻型梯形钢屋架模型的制作。
情感态度价值观目标：1. 培养学生对建筑结构工程的兴趣，激发学生学习热情，增强对专业的认同感。
2. 培养学生的团队合作意识，学会与他人共同解决问题，提高沟通与协作能力。
3. 培养学生的创新意识，敢于尝试新方法，勇于面对挑战，形成积极向上的学习态度。
本课程针对高年级学生，具有较强的理论性和实践性。
结合学生特点，注重培养学生的动手操作能力和实际问题解决能力。
在教学过程中，教师应关注学生的个体差异，引导学生主动参与，激发学生的学习兴趣，提高学生的综合素质。
通过本课程的学习，使学生能够达到上述课程目标，为将来的职业生涯打下坚实基础。
二、教学内容1. 轻型梯形钢屋架基本概念：包括轻型梯形钢屋架的结构类型、组成及设计原理。
教材章节：第一章 概述2. 轻型梯形钢屋架的力学性能分析：讲解稳定性、承载力计算方法及相关参数。
教材章节：第二章 力学性能分析3. 轻型梯形钢屋架设计方法：介绍设计流程、设计规范及工程案例。
教材章节：第三章 设计方法4. 工程图纸阅读与绘制：学习轻型梯形钢屋架工程图纸的阅读、绘制技巧。
教材章节：第四章 工程图纸5. 轻型梯形钢屋架施工技术：探讨施工过程中的关键技术、质量控制及安全管理。
教材章节：第五章 施工技术6. 结构分析与优化设计：运用相关软件进行轻型梯形钢屋架结构分析及优化设计。
教材章节：第六章 结构分析与优化7. 实践教学：组织学生进行轻型梯形钢屋架模型的制作，提高学生动手实践能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
屋面板选择轻型屋面板，根据《压型钢板、夹芯板屋面及墙体建筑构造》 01J925-1 图集查询，选择夹芯板。先预估算屋面板的受力，恒荷载为 0.3kN/m2。 活荷载中屋面活荷载 0.5kN/m2，积灰荷载为 0.5 kN/m2，则活荷载标准值为 1.0 kN/m2。屋面板所承受的荷载设计值为 0.31.21.01.4 1.76kN/m2 3.5kN/m2。 板型选为 JXB42-333-1000，板厚 s 为 60mm，有效宽度 1000mm，檩距取 1.5m, 支 撑条件为连续。
5 / 22
算檩条的整体稳定性。
钢结构课程设计
檩条计算简图 檩条所受的竖向荷载： 屋面板和檩条自重：0.31 kN/m2 可变荷载：1.40 kN/m2 q =(0.31 1.4) 1.5 2.57 KN m 按简支梁计算，两个方向弯矩分别为：
永久荷载：
屋面板和檩条的自重 屋架和支撑重
0.26×1.2=0.31kN/m2 0.4×1.2=0.48kN/m2
共 0.79kN/m2
可变荷载：
屋面活荷载 积灰荷载
0.5×1.4=0.7kN/m2 0.5×1.4=0.7kN/m2
共 1.4kN/m2
因为屋面坡度较小，所有荷载都是近似按沿水平面分布来考虑。
1.3 屋架起拱度，因为梯形屋架跨度
，无需考虑屋架起拱。
为尽量使屋架受节点荷载，将上弦划分为 7 个节间，基本上可以保证节点受力，
屋架各杆几何尺寸如图 2-1 所示。
图 2-1 屋架各杆几何尺寸（mm）
2．屋盖支撑布置
根据车间长度 180 米，跨度 21 米及荷载情况，设置四道上、下弦横向水平支撑
3 / 22
1.1 屋架计算跨度：屋架计算跨度为每端支座中线缩进 150mm（屋架支座反力点 与厂房纵向轴线的距离），则屋架的计算跨度 l0 =l-2×0.15=21-0.3=20.7m（吊车 吨位为 16/3.2t,采用封闭式组合）。 1.2 屋架端部、中部高度按屋架端部高度的选择要求，宜在 1.8-2.1m，本设计选 屋架端部高度为 H0=2000mm，则中部高度 h=2000+（21000/2）×0.1=3050mm， 满足刚度以及经济性对跨中高度的要求。
1 / 22
21m 轻型钢屋架课程设计
钢结构课程设计
一、 设计资料
1．工程地点：山东兖州，设计使用年限：50 年 2．工程规模：单层单跨封闭式工业厂房，长度 180m，屋架铰支于钢筋混凝土柱 上；屋架跨度 21m；柱距 7.5m；屋面离地面高度约 20m。室内正常环境，吊车 起重量 16/3.2t，工作制为 A5，无较大的振动设备。 3．屋面作法：长尺压型钢板；屋面坡度为 1/10；檩条在 H 型钢檩条、冷弯薄壁 型钢檩条、高频焊接 H 型钢檩条中选一种；无天窗。 4．自然条件：基本风压、基本雪压、地震设防烈度、基本地震加速度取值等均 根据工程地点查阅相关设计规范确定。地面粗糙度类别为 B 类，也可根据具体情 况选取。 基本风压为 0.35kN/m2，基本雪压为 0.25kN/m2，积灰荷载标准值 0.50kN/m2， 地 震设防烈度为 8 度，基本地震加速度为 0.2g。地面粗糙类别为 B 类。场地类别 Ⅲ类。 5．材料选用 5.1 屋架钢材采用《碳素结构钢》GB／T700-2006 规定的 Q235B 级镇静钢或沸腾 钢。当工作温度等于或低于-20℃时，应采用 Q235B 级镇静钢。 5.2 焊条采用《碳钢焊条》GB/T5117 中规定的 E43 型焊条。 5.3 普通螺栓应采用性能等级为 4.6 级 C 级螺栓。锚栓采用《碳素结构钢》GB/T700 中规定的 Q235 级钢制成。 5.4 角钢型号按《热轧等边角钢尺寸、外形、重量及允许偏差》GB/T9787 和《热 轧不等边角钢尺寸、外形、重量及允许偏差》GB/T9788 选用。 5.5 混凝土为 C25。 6．结构及各组成构件形式 6.1 钢屋架：梯形钢屋架。 6.2屋面板：对于长尺压型钢板、夹芯板可按图集《压型钢板、夹芯板屋面及墙 体建筑构造》01J925-1选用。
屋盖支撑布置图如下：
屋架上弦支撑布置
屋架下弦支撑布置
屋架 1-1 剖面垂直支撑布置
屋架 2-2 剖面垂直支撑布置
4 / 22
三、屋架荷载和内力计算
钢结构课程设计
1.荷载计算
屋架和支撑重根据经验公式估算0.12 0.011l0 0.35kN/m2（沿水平面分布），
取 0.4 kN/m2，且因屋架下弦无其他荷载，可以认为屋架和支撑重量全部作用于 上弦节点。
钢结构课程设计
（见图 2-2）。考虑到柱网布置情况，因为第一柱间间距小于 6m，因此厂房俩端 的横向水平支撑设在第二柱间。在第一柱间的上弦设置刚性系杆保证安装时上弦 杆稳定，下弦设置刚性系杆以传递风荷载。在设置水平支撑的柱间，在屋架跨中 及俩端，两屋架间各设置三道垂直支撑。屋脊节点以及屋架支撑处沿厂房通常设 置柔性系杆，跨中通长设置一道刚性系杆。
1. 屋架形式和几何尺寸 ...................................................................................3 2．屋盖支撑布置 ...............................................................................................3 三、 屋架荷载和内力计算.......................................................................................5 1. 荷载计算 .......................................................................................................5 2. 檩条设计 .......................................................................................................5 3. 荷载组合 .......................................................................................................7 4. 桁架内力计算简图 .......................................................................................9 5. 杆件内力组合 .............................................................................................10 四、 杆件设计.........................................................................................................11 1. 上弦杆截面设计 .........................................................................................11 2. 下弦杆截面设计 .........................................................................................12 3. 端斜杆截面设计 .........................................................................................12 4. 其他杆件截面设计 .....................................................................................13 五、 垫板的截面选择.............................................................................................15 六、 节点设计.........................................................................................................16 1. 下弦一般节点“b” .....................................................................................16 2. 上弦一般节点“B” .......................................................................................17 3．上弦屋脊节点“H” .......................................................................................18 4. 支座节点计算 .............................................................................................19 七、 钢屋架施工图（见 CAD 图纸附件） ...........................................................21
节点荷载设计值按可变荷载效应控制组合，永久荷载分项系数γ G=1.2，屋 面活荷载或雪荷载分项系数γ Q=1.4 。 2.檩条设计
