ATM机房防雷设计方案(11.11.3)
机房防雷施工方案
机房防雷施工方案机房防雷施工方案一、项目背景为了保证机房设备的正常运行和避免由雷击引起的损失，设计了机房防雷施工方案。
二、施工范围该方案的施工范围包括机房内外的防雷措施。
三、施工方案1. 建设接地系统在机房外部选取合适的地点，按照规范要求建设接地系统。
接地系统包括主接地极、副接地极和设备接地极。
主接地极负责将机房内各电气设备的接地线连接至接地点，副接地极则起到备份作用。
设备接地极则是将机房内的每个设备都接地，以确保机房内的可靠接地。
2. 安装避雷针根据机房的具体情况，选择合适的位置安装避雷针，以有效地引导雷电电流。
避雷针应符合国家规范的要求，并且要确保与机房设备之间的安全距离。
3. 安装避雷带机房内部应安装避雷带，以防止雷击引起的火灾和爆炸事故。
避雷带安装的位置应考虑到机房内设备的布局，并且要确保与设备之间的安全距离。
4. 搭建防雷网机房外部的天线、电缆和其他金属设备应与大地建立良好的接触，以实现防雷保护。
在机房外部搭建防雷网，将所有金属设备都与该网连接。
5. 检测与维护在施工完成后，应定期检测和维护机房的防雷设施。
保持设施的良好状态，及时发现并修复潜在的问题。
四、安全措施1. 在施工过程中应采取必要的防护措施，确保工人的人身安全。
2. 施工前应组织相关人员进行安全培训，提高他们的防雷意识并告知相关安全注意事项。
3. 配备必要的防雷装备，如防雷手套、防雷靴等。
4. 施工人员应严格遵守施工规范，确保施工质量。
以上是机房防雷施工方案的主要内容，通过这些措施可以有效地保护机房内的设备并预防雷击带来的损失。
施工过程中应注意安全，确保施工质量达到标准要求。
同时，定期检测和维护防雷设施，及时发现潜在问题并加以解决，以确保机房设备的安全稳定运行。
机房防雷方案
ATM机房防雷方案一、前言随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
一般来说，网络集成系统是由主服务器及中心交换机和各分交换机以及路由器、服务器、相当数量的终端构成。
位于主机房内的中心交换机通过广域网路由器与外界联系，通过光纤与各分交换机连接，分交换机通过集线器与各用户终端相连。
二、方案设计依据：1．GB50174－93《电子计算机机房设计规范》2．GB50057－94《建筑物防雷设计规范》3．GB50054－95《低压配电设计规范》4．GA173－1998《计算机信息系统防雷保安器》5．GB3482－3483－83《电子设备雷击试验》6．IE1312－1∶1995《雷电电磁脉冲的防护通则》7．ITU.TS.K20∶1990《电信交换设备耐过电压和过电流能力》8．ITU.TS.K21∶1998《用户终端耐过电压和过电流能力》三、防雷设计思路由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。
现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。
1、直击雷的防护如果无直击雷防护，按IEC1312的估算几乎所有雷电流都流经进出建筑物的导体型线路（如电源线、信号线等）侵入设备，这样的损害就非常之严重，因此做好直接雷击防护是做感应雷击防护的前提；直击雷防护按照国标GB50057《建筑物防雷设计规范》设计和施工，主要使用避雷针、网、线、带及良好的接地系统，其目的是保护建筑外部不受雷击的破坏，给建筑物内的人或设备提供一个相对安全的环境。
【建筑工程类】机房防雷接地工程设计方案
（建筑施工；为；米；千米；设计）机房防雷接地工程设计方案http:///机房防雷接地工程设计方案目录：1、雷电概述1) 雷电的描述2) 雷电的破坏3) 怎样进行雷电灾害防护4) 常规防雷5) 雷电保护的整体概念2、防雷接地原理1) 接地系统2) 防雷接地3) 接地的种类4) 地网工程概论5) 防雷等电位连接6) 等电位连接的主体及要求3、项目概述A. 项目勘察的具体情况B. 雷暴区及危险等级C. 客户要求4、设计方案A. 引用标准B. 设计方案5、验收方法6、工程设计进度表7、材料汇总表8、工程报价汇总表9、提供的服务10、企业简介11、参考工程1、雷电概述雷电的描述:雷电建筑施工；为；米；千米；由天空中云层间的相互高速运动、剧烈磨擦，使高端云层和低端云层带上相反电荷。
此时，低端云层在其下面的大地上也感应出大量的异种电荷，形成一个极大的电容，当其场强达到一定强度时，就会产生对地放电，这就建筑施工；为；米；千米；雷电现象。
在气象学中，常用雷暴日数、年平均雷暴日数、年平均地面落雷密度，来表征某个地方雷电活动的频繁程度和强度。
此外，也使用年雷闪频数来评价雷电活动,它建筑施工；为；米；千米；指1000平方公里范围内一年共发生雷闪击的次数。
大量观测统计资料表明，一个地区的雷闪频数与雷暴日数成线性关系。
通常，建筑行业的防雷，更多的注重。
雷暴日的多少；航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。
我国一般按年平均雷暴日数将雷电活动区分为少雷区（<15天）、中雷区（<15—40天）、多雷区（>41—90天）、强雷区（>90天）。
我国的雷电活动，夏季最活跃，冬季最少。
全球分布建筑施工；为；米；千米；赤道附近最活跃，随纬度升高而减少，极地最少。
雷电的破坏雷电的破坏主要建筑施工；为；米；千米；由于云层间或云和大地之间以及云和空气间的电位差达到一定程度（25—30kV/cm）时，所发生的猛烈放电现象。
机房防雷实施方案
机房防雷实施方案机房是企事业单位重要的信息技术设备存放区域，其中包含大量高端计算机、服务器、网络设备等。
由于机房内部的设备通常比较昂贵且敏感，一旦发生雷击等自然灾害可能造成严重损失，因此，机房防雷是很重要的。
下面，我将提出一份机房防雷的实施方案。
一、了解机房的环境特点在实施机房防雷方案之前，首先要了解机房所在地的气候特点和周边环境，例如常见的雷暴频率、降雨情况、地势高低等。
这些信息有助于我们制定针对性的防雷方案。
二、安装基本的防雷设施1. 外部建筑物的防雷措施：机房的屋顶、墙体和天线等建筑物的防雷处理应符合国家相关标准，并且要定期进行检查和维修，确保其防雷功能正常。
2. 室内防雷设施：机房内部还应安装接地装置、防雷墙和避雷针等，以提供多重保护措施。
接地装置要符合规范要求，并通过定期检查保持良好的接地效果。
三、加强电力系统的防雷能力1. 合理的电力接地：机房的电力系统要进行良好的接地，以确保雷击时的电流能够迅速地通过接地装置排除。
2. 安装有功防雷装置：有功防雷装置能有效地吸收雷击所产生的电能，减少雷电对设备的破坏。
因此，在机房的配电系统中应安装有适合的有功防雷装置。
四、规范设备的防雷措施1. 选择符合防雷要求的设备：在购买设备时，要选择符合防雷要求、具有防雷功能的产品。
2. 设备的接地处理：机房内的设备要进行良好的接地处理，确保设备能够迅速地将雷击电流引入到地中。
3. 定期检查和维护：机房内的设备要定期进行防雷性能的检查和维护，及时发现和解决可能存在的问题，确保设备的正常运行。
五、加强监控和预警系统的建设1. 安装防雷监测设备：在机房周边和设备附近安装防雷监测设备，可以及时掌握雷暴的情况，提前做好防护措施。
2. 配备雷电警报系统：在机房内部和周边设备上设置雷电警报装置，一旦检测到雷电活动，能够及时发出警报，提醒相关人员采取相应的防护措施。
以上就是一份机房防雷的实施方案，通过合理选择和安装防雷设施，加强电力系统和设备的防雷能力，以及建立监控和预警系统，能够有效地保护机房的设备免受雷击的破坏，确保机房的正常运行。
网络机房防雷设计方案
网络机房防雷设计方案一、目前存在的问题目前，随着计算机和网络通信技术的高速发展，计算机网络系统对雷击的防护要求越来越高，由于对雷击的防护措施不力或存在认识上的偏差，往往起不到应有的防护效果，机房遭受到雷击频繁发生。
特别是在雷雨季节，计算机网络系统的一些电子电气设备受到雷击的干扰，有些遭雷击而烧毁，造成直接经济损失。
计算机网络系统的防雷防护要引起足够重视，做到有备无患，对防雷设施进行整改，做好整体防护措施，才能更好地维护机房的安全运行。
二、解决方案1.1 建筑物直击雷防护按照国家标准GB 50057-94 《建筑物防雷设计规范》的要求，重要计算机网络系统机房所在大楼为第二类或第三类防雷建筑物，一般都按要求建设有防雷设施，如大楼天面的避雷网( 带) 、避雷针或混合组成的接闪器等，这些接闪器通过大楼立柱基础的主钢筋，将强大的雷电流引入大地，形成较好的建筑物防雷设施。
计算机系统设置在建筑物内，受建筑物防雷系统保护，直击雷直接击中计算机网络系统的可能性就非常小，因此通常不必再安装防护直击雷的设备。
1.2 计算机网络系统感应雷防护感应雷由静电感应产生，也可由电磁感应产生，形成感应雷电压的机率很高，对建筑物内的低压电子设备造成较大的威胁，计算机网络系统的防雷工作重点是防止感应雷入侵。
入侵计算机系统的雷电过电压过电流主要有以下三个途径： (1) 由交流电源供电线路入侵计算机系统的电源由室外架空电力线路输入室内，架空电力线路可能遭受直击雷和感应雷；直击雷击中高压电力线路，经过变压器耦合到380V 低压侧，入侵计算机供电设备；另外低压线路也可能被直击雷击中或感应出雷电过电压。
在220V 电源线上出现的雷电过电压平均可达10000V ，对计算机网络系统可造成毁灭性打击。
(2) 由计算机通信线路入侵由计算机通信线路入侵分为三种情况。
情况一：当地面突出物遭直击雷打击时，强雷电压将邻近土壤击穿，雷电流直接入侵到电缆外皮，进而击穿外皮，使高压入侵线路。

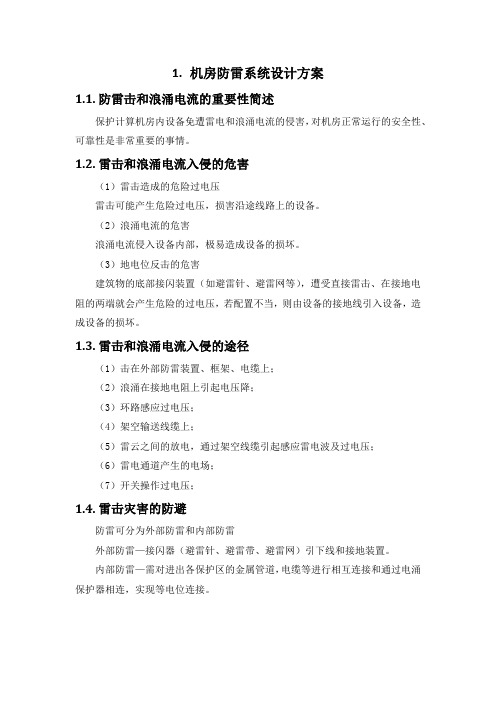

机房防雷系统设计方案(纯方案,3页)
1.机房防雷系统设计方案1.1.防雷击和浪涌电流的重要性简述保护计算机房内设备免遭雷电和浪涌电流的侵害，对机房正常运行的安全性、可靠性是非常重要的事情。
1.2.雷击和浪涌电流入侵的危害（1）雷击造成的危险过电压雷击可能产生危险过电压，损害沿途线路上的设备。
（2）浪涌电流的危害浪涌电流侵入设备内部，极易造成设备的损坏。
（3）地电位反击的危害建筑物的底部接闪装置（如避雷针、避雷网等），遭受直接雷击、在接地电阻的两端就会产生危险的过电压，若配置不当，则由设备的接地线引入设备，造成设备的损坏。
1.3.雷击和浪涌电流入侵的途径（1）击在外部防雷装置、框架、电缆上；（2）浪涌在接地电阻上引起电压降；（3）环路感应过电压；（4）架空输送线缆上；（5）雷云之间的放电，通过架空线缆引起感应雷电波及过电压；（6）雷电通道产生的电场；（7）开关操作过电压；1.4.雷击灾害的防避防雷可分为外部防雷和内部防雷外部防雷—接闪器（避雷针、避雷带、避雷网）引下线和接地装置。
内部防雷—需对进出各保护区的金属管道，电缆等进行相互连接和通过电涌保护器相连，实现等电位连接。
1.5.如何防止雷电和其他电涌电压的袭击（1）雷电保护区的概念从EMC（电池兼容）的观点来看，由外到内来划分级别保护区，最外层是0级，是直接雷击区域，危险性最高，越往里，则危险程度越低，过电压主要是沿线窜入的，保护区的界面通过外部防雷装置钢筋混凝土及金属管道等构成的屏蔽层而形成，电气通道以及金属管道等则经过这些界面。
（2）从0级保护区到最内层保护区，必须实行分级保护，对电源系统分为1、2、3、4级，从而将过电压降到设备能承受的水平，对于信息系统来讲，分为粗保护和精细保护。
（3）从理论上讲（计算数据），雷电流约有50%是直接流入大地，还有50%将平均流入各电气通道（如电源线、信号线和金属管道等）。
（4）有效保护各种低压信息系统的产品为：—源电涌保护器信息电涌保护器等电位连接器雷击计数器（5）防雷等电位连接为了彻底消除雷电引起的毁坏性电位差，就特别需要实行等电位连接，即为电源线，信号线，金属管道等都要通过电涌保护器或直接用导线进行等电位连接，各个内层保护区的界面处同样要依次进行局部等电位连接，各个局部等电位连接体互相连接，最后必须与主等电位连接体相连。
机房防雷接地工程设计方案范文
机房防雷接地工程设计方案一、背景介绍随着科技的不断发展，计算机的使用已经成为了现代化社会中不可或缺的一部分。
随之而来的便是大量的机房建设，作为计算机运行的基础设施，机房的安全性和稳定性备受重视。
在机房建设中，防雷接地工程是非常重要的一项工程，它直接关系到机房设备的稳定运行及数据的安全。
因此，如何保障机房防雷接地工程的质量十分关键。
二、机房防雷接地工程的重要性1. 机房设备的稳定运行由于机房中有大量的设备集中在一起，要保证这些设备不受雷击干扰，需要对机房进行专业的防雷接地工程设计。
如果机房的防雷接地工程不够完善，就会导致设备频繁损坏，直接影响到机房的正常运行。
2. 数据安全性机房内部大量的数据，如果遭受雷击将会导致数据的丢失。
因此，为了保证机房中的设备和数据安全，防雷接地工程是不可或缺的。
3. 经济效益机房大量的设备，如果频繁损坏，就会给企业带来巨大的经济损失。
相比于设备的维修和更换，预防措施显然更具有经济效益。
三、机房防雷接地工程设计方案1. 土建埋地式接地极设计机房防雷接地工程设计中，土建埋地式接地极是常用的一种。
土建埋地式接地极的安装通常需要挖一个深度在2-3米的深孔，并在孔底与孔周粘贴紧密的接地体，然后周围填土，使接地体与土壤密接。
此时，接地体与土壤地下的电阻值最小，可以有效提高接地效果。
2. 接地极的选取选择合适的接地极，可以在减轻设备损坏、提高接地速率、延长接地寿命以及降低维修费用等方面发挥重要作用。
在机房防雷接地工程中，选择符合设计要求的接地极是必要的。
首先应根据机房的具体情况及接地体的经济性、技术性等因素来确定接地极的总数、安放位置和深度等参数。
次选应根据实地测量结果，选择符合标准要求的高质量接地极。
3. 稳定性设计机房防雷接地工程设计作为保障机房安全的前提和基础，需要保证防雷接地系统的稳定性。
稳定性设计的内容主要包括设备的性能、连线方式、接触质量、铺设哪方面。
4. 接地电阻的测量接地电阻是评价机房防雷接地工程中接地效果的重要指标之一，对于指导接地设计和检验接地效果都起到重要的作用。
机房防雷方案
机房防雷方案计算机网络通讯机房防雷方案一、概述:当网络机房所在的建筑物附近出现雷云时，雷电不通过网络机房内建筑物顶部的避雷带等泄放雷电流时，也会在内部的计算机及大型设备的电源和网络系统中产生感应雷电流，导致设备的损坏。
因此机房内部通过电源、网络和通讯线路相连接的计算机系统设备，期望通过较为传统的方法，安装避雷针以避免感应雷击的事故是不可能的，其作用是不充分的。
只有针对感应雷击损坏设备的特性，采用防范感应雷击的解决方法，才能避免雷电对设备的侵袭。
由于感应雷产生的途径有许多种，在距离带电雷雨云较近所有的金属回路中均会产生破坏性的可能，只是有些的雷电过电压较小，不会对设备产生明显的破坏力而己，但过电压的存在对设备的长期使用的寿命必然产生影响，因此感应雷防范的难度远大于直击雷的防范，而且所而要投入的费用也高于直击雷的防护。
因此作为网络机房全面的防护方案，必须充分考虑其设备遭受感应雷侵袭并发生事故的可能性，根据感应雷的特性，加以专项的防护，才能做到充分的防护。
从可能引雷的三条途径: 电源系统、网络系统和通讯线路。
针对计算机网络设备和通讯的特性、需要的防雷等级程度，选用性价比合适的防雷产品，做到以合理的价格达到充分的防护。
确保设备对直击雷和感应雷以及线路操作过电压的全面防护。
二、设计参照的标准:1 、GB50057-94 <<建筑物防雷设计规范》2 、GB50174-93 <<电子计算机房设计规范》3, GB7450- 87 <<电子设备雷击保护导则》4 、国际电工委员会标准I E C61312-1 I EC60364-5-534 I E C61024-1三、现场环境及分析1、xxx 有限公司位于市?镇，办公楼共八层，己做直击雷措施，但天面的大型广告牌未与避雷带连接，且该大楼的防雷设施多年未进行检测及维修，天面水池顶有一卫星接收天线，未有防雷措施对其进行保护。
2、该公司的网络主机房设置在办公楼的五楼(办公楼共八层)。
机房防雷接地方案图文【最新版】
机房防雷接地方案图文随着电子信息技术的飞速发展,信息网络已成为人们日常工作和生活中必不可少的应用工具,作为信息网络支撑点的电子信息系统机房,承担着电子信息的传输、运算、存储等功能,而数据中心机房又是电子信息系统机房中的一个重要门类,它大量使用了电子技术、通讯技术和计算机技术,采用了大规模及超大规模集成电路,信息化和网络化程度越来越高,但它们常置于复杂的电磁环境中,有的甚至暴露于室外,这都可能遭受雷击,产生雷击过电压,并侵入设备,将设备损毁。
为此,建立数据中心机房时,必须认真考虑机房防雷接地系统,以保证数据中心机房可靠安全运行。
建立数据中心机房防雷接地的目的就是要避免雷电的侵袭,从而保护信息系统设备和人身的安全。
为防止电磁脉冲(感应雷)沿机房电源线进入,损坏机房内设备,在低压侧各配电柜进线处设置避雷器,即浪涌保护器(SPD)。
它是一种为各种电子设备提供安全防护的电子装置。
当电气回路因受突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。
由于从地下低压配电室到四楼、五楼机房距离较长,为了解决SPD上的残压和电缆感应电压的问题,本项目机房整套电源系统设计了三级防雷器,第一级SPD避雷器安装在地下一层低压配电柜内,第二级安装在机房同层UPS机房,第三级安装在机房电源柜的进线端。
这样与建筑物整体构成多级电源防雷,可有效地对电源系统进行防护。
由于机房电力供给是由大楼的建筑物主配电引入。
电源高压端的防雷保护已由电力供电部门实施。
因此，对于UPS电源系统的雷电防护，我们采取以下的防雷保护方案:1、UPS电源系统的防雷保护从机房的情况来分析，供电线路穿越各级防雷区，考虑到机房各种不同用电设备的耐过压的能力，我们建议采用如下的电源系统防雷方案，以达到最佳的防护效果和最经济的投入。
由于机房UPS不间断电源设备是用于为机房内系统各用电设备提供稳定、可靠和高质量的用电环境唯一的重要设备，并且是由市电供电输入机房的主要途径，所以我们将电源系统防护的重点放在了对UPS不间断电源的保护上。
机房防雷施工方案
机房防雷施工方案引言随着电子设备的发展，机房在现代社会中扮演着重要的角色。
然而，机房设备的高度集中性和高敏感性使得其特别容易受到雷击等自然灾害的影响。
为了有效保护机房设备的安全运行，减少雷击造成的损失，本文将介绍一种机房防雷施工方案。
防雷施工方案地基建设首先，良好的地基是机房防雷施工的基础。
在选择机房位置时，应避免选择地势低洼、易积水的区域。
地基应由坚实的土壤构成，并确保其具有良好的导电性能。
同时，在地基中设置软化层，能够分散并吸收雷电能量，从而减少雷电对地基的冲击。
天线设备安装机房的天线设备是雷击的主要目标之一。
为了最大程度地保护天线设备免受雷击的影响，可以采取以下几项措施：1.避免将天线设备安装在机房屋顶，可以选择将其安装在离机房较远的地方。
这样可以减少天线设备本身遭受雷击的概率。
2.合理选择天线材料，可以采用具有良好导电性能的材料，如铜质或铝质材料，从而将雷击电流迅速地引导到地面。
3.在天线设备旁设置避雷针，避雷针可以吸引雷电并迅速将其引导到地下。
接地系统的建设机房的接地系统在防雷施工中起着非常重要的作用。
一个良好的接地系统可以迅速将雷电引导到地下，并分散雷电的能量，从而减少对设备的损害。
以下是一些建设接地系统的要点：•选择具有良好导电性能的材料作为接地材料，如铜材或铝材。
•确保接地系统与机房内所有设备都有良好的接触，并保持良好的接地电阻。
•根据机房的实际情况，合理设置接地极的数量和位置，以达到最佳的防雷效果。
防雷设备的安装在机房中安装专门的防雷设备，如避雷器、避雷网等，可以有效地提高机房的防雷能力。
以下是一些防雷设备的建议安装位置：1.机房屋顶：在机房屋顶安装避雷器，可以直接吸引雷电并将其引导到地下。
2.机房周围：在机房周围安装避雷网，可以形成一个保护层，防止雷电进入机房。
定期检查和维护一旦机房防雷施工完成，定期的检查和维护是必不可少的。
定期检查接地系统、防雷设备、天线设备等是否正常运行，如发现问题及时处理或更换设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATM机防雷设计方案引言近年来，计算机网络技术进入了前所未有的快速发展时期，新方法、新技术、新产品不断的涌现，为网络计算和管理这一计算机应用模式提供了强有力的支持，极大地推动了社会信息化的发展进程。
随着电脑网络的不断发展和行业内竞争的加剧，各金融、电信等机构千方百计地发展自己的计算机业务处理系统，以更好的为客户服务，提高业内竞争力，每年的设备投资费用不断增加。
上述机构对计算机进行业务处理的依赖性越来越高，网络的安全性、可靠性以及设备用机环境都成为客户考察服务水平的重要环节。
就用机环境而言，由于计算机通信设备属于微电子设备（即弱电设备），其耐过电压冲击的能力很弱，而由电源线、信号传输线、地线侵入的雷电冲击波强度却很大。
通过电源线、信号传输线引入的雷电感应冲击大电流，足以使许多微电子设备遭受不同程度的损坏，并危及人身安全，造成巨额的直接经济损失。
而更为重要的是会导致整个网络瘫痪，重要数据丢失，间接经济损失不可估量。
我们不能因为没遭到过雷害而抱有侥幸心理，对依赖计算机来进行数据处理和存储的网络信息行业来说，雷电造成的数据丢失和网络瘫痪将是灾难性的。
即使雷电流强度不足以打坏设备，频繁的雷电冲击也会大大的缩短电子设备的寿命。
另外内部操作过电压，如变压器的空载、电机的启动、开关的开启等引起的强大脉冲电流通过线缆引入，也会造成设备不同程度的损坏。
计算机设备遭受雷击损坏已成为影响金融、电信等机构业务正常、安全运行的重要因素之一。
为保障金融、电信等机构计算机网络系统安全可靠的运行，减少损失，避免灾害，计算机网络的防雷保护措施必须要加强。
雷电是由天空中云层间的相互高速运动、剧烈磨擦，使高端云层和低端云层带上相反电荷。
此时，低端云层在其下面的大地上也感应出大量的异种电荷，形成一个极大的电容，当其场强达到一定强度时，就会产生对地放电，这就是雷电现象。
雷电的表现形式主要有两种：一种是直击雷，是指带电云层与大地上某一点之间发生迅猛的放电现象。
直击雷威力巨大，雷电压可达几万至几百万伏，瞬间电流可达十几万安，在雷电通路上，物体会被高温烧伤甚至融化。
通常在建筑物顶部安装避雷针或避雷网等来防直击雷。
另一种是雷电感应，是指当直击雷发生以后，带电云层迅速消失，而地面上某些范围由于散流电阻大，以致出现局部高电压；或由于直击雷放电过程中，强大的脉冲电流对周围的导线或金属物因电磁感应而产生高电压以致发生闪击的现象。
（一）、雷电干扰的入侵路径常见的雷电干扰的入侵途径及原因，有四种：1.当建筑物本身受雷电直击时，和建筑物连接的金属导体包括建筑物钢筋与地极之间产生瞬时电位差，构成摧毁电子设备之冲击过电压。
并且经下引线流过的大量电流，亦产生磁场冲击波。
2.当远端的导线因雷电而产生感应电压会由远端经导线传导过来。
3.当云层间放电时，强大的电磁冲击会在邻近的地上金属导线感应出冲击电压，并且磁场冲击会漫延到地上的建筑物。
4.另外，内部操作过电压，如变压器的空载，电机的启动，开关的开启等，也能引起强大的脉冲冲击电流通过线缆引入，破坏电子设备。
由感应雷引起的事故约占雷害事故的80%至90%。
针对感应雷的破坏途径，我们可采取接地、分流、屏蔽、均压等电位等方法进行有效的防护，以保证人身和设备的安全。
防雷器的作用就是在最短时间内将线路上因感应雷产生的大量的浪涌电流释放到地网，使建筑物内各点之间电位差大致不变，从而保护设备。
（二）、接地系统接地是避雷技术最重要的环节，不管是直击雷、感应雷、或其他形式的雷，最终都是把雷电流送入大地。
因此，没有合理而良好的接地装置是不能可靠地避雷的。
接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。
对于计算机场地的接地电阻要求≤4欧姆，并且采取共用接地的方法将避雷接地、电器安全接地、交流地、直流地统一为一个接地装置。
如有特殊要求设置独立地，则应在两地网间用地极保护器连接，这样，两地网之间平时是独立的，防止干扰，当雷电流来到时两地网间通过地极保护器瞬间连通，形成等电位连接。
（三）、等电位连接等电位连接的目的，在于减少需要防雷的空间内各金属部件和各系统之间的电位差。
穿过各防雷区交界的金属部件和系统，以及在一个防雷区内部的金属部件和系统，都应在防雷区交界处做等电位连接。
应采用等电位连接线和螺栓紧固的线夹在等电位连接带做等电位连接，而且当需要时，应采用避雷器做暂态等电位连接。
（四）、屏蔽和分区保护从雷电的入侵途径可知，雷电会产生强大的电磁波，在周围的导体上产生感应电压，甚至构成对电子设备的直接冲击损坏，据资料统计：2.4高斯的电磁波冲击就能造成电子设备的误动，所以必须做好屏蔽措施，减少雷电磁波的破坏，包括外部的屏蔽措施，适当的布线措施，线路的屏蔽措施等。
当邻近雷击时，巨大的雷电流产生强大的电磁波，首先受到建筑物外墙中钢筋网的屏蔽作用而有所衰减，当设备所在的机房采取屏蔽措施时，受到第二次屏蔽而减弱，当到达机房内时，还受到机壳的屏蔽而减弱，屏蔽层越多，屏蔽效果就越好。
（五）、雷击保护的基本原则欲使设备得到很好的保护，首先应对其所处的环境、受雷电影响的程度作出客观的估计，因它与出现过电压的幅值、概率、网络结构、设备抗电压能力、保护水平和接地等有关；防雷工作应作为一项系统工程来考虑，强调全面防护（包括建筑物、传输线路、设备和接地等），综合治理，且要做到科学、可靠、实用和经济。
针对感应雷瞬时能量较大的特点，根据IEC国际标准对能量逐级吸收的理论，及防护区间量级分类的原则，尽可能的做到多级防护。
ATM机房防雷设计方案根据GB 50057-94《建筑物防雷设计规范》（2000年修订版），由于网络信息系统设备安全运行的重要性，银行、电信等建筑属于国家二类防雷建筑物。
我们在方案中即按照三类防雷建筑来进行远端网点设计，因此必须考虑到机房建筑物遭受150KA直接雷击时的防雷、远端网点建筑物遭受100KA雷击时的防雷。
在雷电入侵的各种途径中，入侵各线路最大的雷电流为建筑物遭直接雷击时，平均流向各线路的雷电流。
根据GB50057-94关于雷电流的分流估计，雷电流经过该屏蔽层时削弱一半；接闪器的引下线、水暖气等其它金属管道与电源电缆承担的雷电流各为三分之一；另外机房一般为三相电源，因此每相电源线上通过的雷电流可达150/2/3/4=8.25KA。
而远端网点一般为单相电源，因此每相电源线上通过的雷电流可达100/2/3/2≈8.33KA，我们需按这种强度的雷击电流来进行防雷设计。
ATM机房集中了大量的贵重设备，也是整个农行的存取数据的前置中心，如遭雷电损坏，设备的损失还在其次，数据的丢失和服务的中断将是灾难性的。
一．ATM机防雷设计基础1．等电位接地及接地系统的处理接地是避雷技术最重要的环节，而且设备接地要求也很高，其接地地阻通常要求小于1欧姆以下。
但对于避雷技术来说，地阻小于4欧姆即可。
应将避雷接地、电器安全接地、交流地、直流接地统一为一个接地装置，避免不同的地之间产生反击。
在本方案中要强调的是，应将机柜、机壳等非带电金属导体与地网可靠连接，将所有接地线接至汇流排上。
防雷的精义即是等电位的概念。
经过上述内部防雷的全面处理，已形成非带电部分的等电位连接，但电源及信号线是不能直接与地相连形成等电位连接的，必须通过安装避雷器来实现，这一步实际上就是过压保护，包括电源和信号系统的过压保护。
实施方案：在ATM机房内靠近柱子的角位处，安装等接地汇流排，规格为200mm*50mm*5mm的紫铜板，开凿机房内的建筑物柱筋柱子，利用镀锌扁钢（规格：40mm*40mm）与柱筋焊接后，以最近的距离接在200mm*50mm*5mm铜排制作的接地端子（接地汇流排）上，扁钢与汇流排端子铜排采用16平方毫米多股铜芯接地线连接，两端做好等电位连接处理；机房各个设备防雷接地线与汇流排端子铜排连接，采用6平方毫米多股铜芯线防雷保护接地。
检测机房接地系统的接地电阻，当接地电阻大于4欧姆时，需要在建筑物周围增加接地装置。
[P：可以依据建筑面积，和估算出的建筑物地下部分深度来确定工频接地电阻值。
]2.接地部分3.电源部分防雷设计及分部根据雷电流大、防雷器存在残压及设备耐冲击水平低的特性，应遵循多级保护，层层泻能的原则，选择安装避雷器，进行电源线路的过压保护。
ATM机房总配电箱为220V电力系统，在这里我们采取三级保护，分别为：0区与1区界面处，采用单相电源防雷器LP40B-385/3+NPE1区与2区界面处，采用单相电源防雷器LPC-385/1+NPE2区与3区界面处，采用单相电源防雷插座LPD-385/1+NPE(1)、B级电源防雷器LP40B-385/3+NPE在ATM机房总配电箱处，即0区与1区界面处，LP40B-385/3+NPE防雷器来建立0、1区界面电源线上的等电位连接，最大通流量可达80KA（8/20µs波形），完全可胜任第一级拦截雷电流的任务，残压<2.0KV，响应时间小于25ns，作为第一级保护，从电源线反击传来，避雷器都能在25ns内迅速联通，地线在100ns，使电源线与地形成瞬态等电位，大部分雷电能量在此被吸收。
功能：LP40B-385/3+NPE防雷器内主要由3个限压型模块和1个开关型模块组成，该电路由具备性能良好的间隙型器件，即使在高能量的过电压冲击下，也能够最大限度地实现保护。
其保护水平为40KA冲击下，残压不超过2.2KV。
因此，该防雷器能够承受来自于直接雷击下的部分雷电流。
当线路过载情况发生时，防雷器前端的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。
产品特点：●内部采用优质的防雷模块组件●强大的保护功能，最高可达80KA●电路优化设计，采用3+1结构●防雷器外部有状态指示窗口●防雷模块可带电插拔更换技术参数：（参见技术参数表）安装指南：电源防雷器系列产品是符合VDE0675标准要求的过电压保护产品。
根据VDE0110标准第一部电气设备使用规范要求，电源防雷器用于安装1000V以下的低压电网中，释放从大气中放电（雷电）和操作过电压产生的能量，特别适合在低配电系统电路上。
避雷器的安装尽可能地贴近于被保护负载，过压型B类LP40B-385/3+NPE防雷器应安于建筑物主配电柜电源入户处。
B、C两类避雷器都必须在空气开关输出端并联连接，最理想位置是靠近空气开关的左右任何一边，避免电源防雷器的下方有其他设备装置（除接地汇流排外）。
(2)、 C级单相电源防雷器LPC-385/1+NPE从总配电箱到C级防雷壁挂箱的线路，处于防护1区的位置，虽然雷电磁波在受到一层屏蔽后有所衰减，但还能在此段线路上感应出一定的雷电流；而且，第一级防雷器的残压对设备仍构成威胁。
