机房工程中防雷接地的建设方案

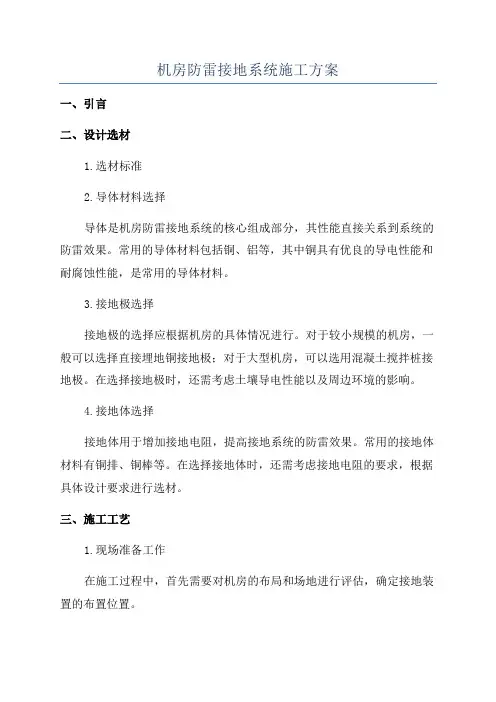

机房防雷接地系统施工方案
机房防雷接地系统施工方案一、引言二、设计选材1.选材标准2.导体材料选择导体是机房防雷接地系统的核心组成部分，其性能直接关系到系统的防雷效果。
常用的导体材料包括铜、铝等，其中铜具有优良的导电性能和耐腐蚀性能，是常用的导体材料。
3.接地极选择接地极的选择应根据机房的具体情况进行。
对于较小规模的机房，一般可以选择直接埋地铜接地极；对于大型机房，可以选用混凝土搅拌桩接地极。
在选择接地极时，还需考虑土壤导电性能以及周边环境的影响。
4.接地体选择接地体用于增加接地电阻，提高接地系统的防雷效果。
常用的接地体材料有铜排、铜棒等。
在选择接地体时，还需考虑接地电阻的要求，根据具体设计要求进行选材。
三、施工工艺1.现场准备工作在施工过程中，首先需要对机房的布局和场地进行评估，确定接地装置的布置位置。
2.铺设接地线在机房建设过程中，需要在合适的位置预埋接地线。
接地线一般采用铜排或者铜钢线，应遵循国家相关标准的要求。
接地线的布置应尽量减少弯曲，避免过长。
3.安装接地极和接地体安装接地极和接地体是机房防雷接地系统施工的关键环节。
根据机房的具体情况，选择合适的接地极和接地体进行安装。
在安装过程中，要确保接地极和接地体与导线的连接良好，有效地提高接地效果。
4.接地系统的联结接地系统的联结是机房防雷接地系统中十分重要的一部分。
在联结过程中，需要对接地线、接地极和接地体进行良好的连接，确保系统的连通性和完整性。
5.检测与调试在完成接地系统施工后，还需进行接地电阻的测量和系统的调试工作。
通过测量接地电阻，能够判断接地系统的质量和稳定性。
在调试过程中，还应做好相关记录，保证机房防雷接地系统能够达到设计要求。
四、施工安全措施在机房防雷接地系统的施工过程中，应始终遵循相关的安全规范，以保障施工人员的人身安全和施工质量。
对于高风险的操作，应提前做好安全预案，并配备相应的个人防护用品。
五、总结。

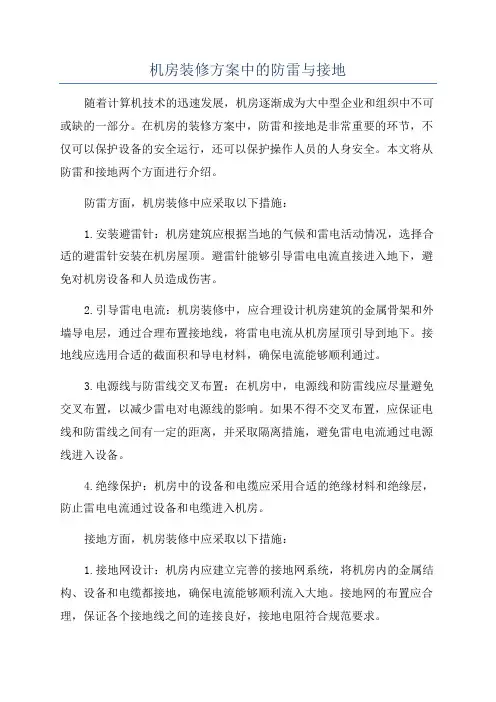

机房装修方案中的防雷与接地
机房装修方案中的防雷与接地随着计算机技术的迅速发展，机房逐渐成为大中型企业和组织中不可或缺的一部分。
在机房的装修方案中，防雷和接地是非常重要的环节，不仅可以保护设备的安全运行，还可以保护操作人员的人身安全。
本文将从防雷和接地两个方面进行介绍。
防雷方面，机房装修中应采取以下措施：1.安装避雷针：机房建筑应根据当地的气候和雷电活动情况，选择合适的避雷针安装在机房屋顶。
避雷针能够引导雷电电流直接进入地下，避免对机房设备和人员造成伤害。
2.引导雷电电流：机房装修中，应合理设计机房建筑的金属骨架和外墙导电层，通过合理布置接地线，将雷电电流从机房屋顶引导到地下。
接地线应选用合适的截面积和导电材料，确保电流能够顺利通过。
3.电源线与防雷线交叉布置：在机房中，电源线和防雷线应尽量避免交叉布置，以减少雷电对电源线的影响。
如果不得不交叉布置，应保证电线和防雷线之间有一定的距离，并采取隔离措施，避免雷电电流通过电源线进入设备。
4.绝缘保护：机房中的设备和电缆应采用合适的绝缘材料和绝缘层，防止雷电电流通过设备和电缆进入机房。
接地方面，机房装修中应采取以下措施：1.接地网设计：机房内应建立完善的接地网系统，将机房内的金属结构、设备和电缆都接地，确保电流能够顺利流入大地。
接地网的布置应合理，保证各个接地线之间的连接良好，接地电阻符合规范要求。
2.接地线选材：机房接地线应采用符合规范要求的优质导电材料，如铜材或铜包钢材。
接地线的截面积应根据机房的规模和设备功率来确定，确保能够承受相应的电流。
3.接地点设置：机房内的接地点应合理设置，在机房各个角落、设备周围等位置设置接地点，确保接地电位均匀。
同时，接地点设置应符合安全要求，避免接地线和其他线路交叉导致电流干扰。
4.接地电阻测量：机房装修完成后，应对接地系统的接地电阻进行测量，确保接地电阻符合规范要求。
定期进行接地电阻检测，及时修复和改进接地系统，保证其可靠性和安全性。
综上所述，机房装修中的防雷与接地是非常重要的环节，合理的防雷和接地设计可以保护设备的安全运行，减少雷电对机房设备和人员造成的危害。

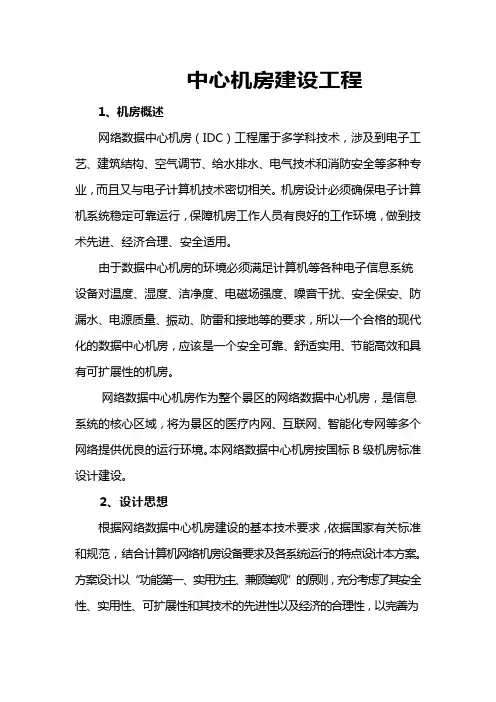

机房防雷防静电方案
中心机房建设工程1、机房概述网络数据中心机房（IDC）工程属于多学科技术，涉及到电子工艺、建筑结构、空气调节、给水排水、电气技术和消防安全等多种专业，而且又与电子计算机技术密切相关。
机房设计必须确保电子计算机系统稳定可靠运行，保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用。
由于数据中心机房的环境必须满足计算机等各种电子信息系统设备对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏水、电源质量、振动、防雷和接地等的要求，所以一个合格的现代化的数据中心机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩展性的机房。
网络数据中心机房作为整个景区的网络数据中心机房，是信息系统的核心区域，将为景区的医疗内网、互联网、智能化专网等多个网络提供优良的运行环境。
本网络数据中心机房按国标B级机房标准设计建设。
2、设计思想根据网络数据中心机房建设的基本技术要求，依据国家有关标准和规范，结合计算机网络机房设备要求及各系统运行的特点设计本方案。
方案设计以“功能第一、实用为主、兼顾美观”的原则，充分考虑了其安全性、实用性、可扩展性和其技术的先进性以及经济的合理性，以完善为基础，力求功能齐全，技术规范，安全可靠，便以日后维护和管理，同时也考虑了日后的扩展。
在选材方面、投资方面根据功能及设备的要求区别对待，做到投资有重点，确保各系统的安全、可靠运行。
3、设计目标景区网络数据中心机房要求主要指标按B级机房标准建设，装修和布局要简洁、合理，并满足以后计算机网络的扩大设备增加的需要。
在原建筑结构基本不变的基础上，建设一个容安全性、实用性、先进性、可扩展性及经济性于一体的机房，机房设备的选用，必须具有高可靠性和完善的功能。
4、机房建设一、网络数据中心机房本项目网络数据中心机房的主机房按《电子信息系统机房设计规范》（GB50174-2008）规定的B级机房标准建设，其它功能间按C 级机房标准建设。
设置以下系统：1）机房装修（1）地面：除缓冲区、斜坡外均铺设600*600*35钢质抗静电活动地板，距楼地面抬高40cm安装。
消控机房防雷工程施工方案
消控机房防雷工程施工方案一、前言消防控制机房是公司的重要信息中心，其中包含了大量的重要设备和数据，一旦发生雷击等灾害事件，将对公司的正常运营造成巨大影响，甚至造成重大损失。
因此，对消控机房进行防雷工程是非常必要的。
本文将针对消控机房防雷工程进行详细的施工方案说明，以确保施工过程中安全稳定的完成工程。
二、施工前准备1. 设计方案审核：在施工前，必须对防雷工程的设计方案进行严格审核，确保设计符合国家相关标准及公司的实际情况。
2. 公告通知：在施工前，必须向相关部门及人员发布施工通知，通知其在施工期间做好相关安全保障工作，确保安全施工。
3. 施工材料准备：在施工前，必须将所需的施工材料进行准备，确保施工过程中材料的供应及质量的保证。
4. 环境调查：在施工前，必须对消控机房周围环境进行详细调查，确保施工过程中不会对周围环境造成不良影响。
5. 施工人员培训：在施工前，必须对施工人员进行专业培训，确保施工人员具备相关的技能和知识。
三、施工流程1. 施工方案布置：在施工前，必须对防雷工程的具体施工方案进行详细布置，包括施工的具体步骤和时间安排等。
2. 布线施工：首先进行防雷设备的布线施工，包括引下、接地等工作，确保防雷设备的正常使用。
3. 设备安装：在防雷设备布线施工完毕后，进行相关的设备安装工作，确保设备的正常使用。
4. 避雷针安装：在设备安装完毕后，对消控机房进行避雷针的安装，确保机房在雷电天气下的安全。
5. 地面铺设：在防雷设备安装完毕后，对消控机房地面进行相关的铺设工作，确保地面能够对雷电产生的压力有所缓解。
6. 设备测试：在所有施工工作完毕后，对相关的设备进行测试，确保设备的正常使用。
四、施工安全措施1. 施工现场保护：在施工过程中，必须对施工现场进行严格保护，确保施工人员的人身安全。
2. 用电安全：在施工中，必须对用电进行严格管理，确保用电的安全可靠。
3. 起重安全：在施工中，必须对起重设备进行严格管理，确保起重过程的安全稳定。

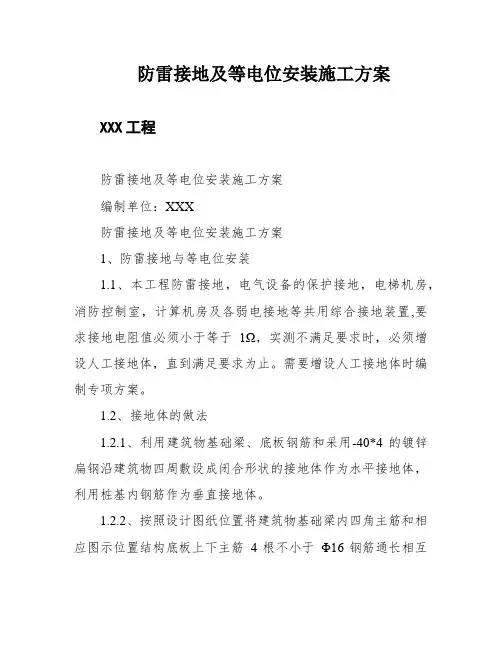

防雷接地及等电位安装施工方案
防雷接地及等电位安装施工方案XXX工程防雷接地及等电位安装施工方案编制单位：XXX防雷接地及等电位安装施工方案1、防雷接地与等电位安装1.1、本工程防雷接地，电气设备的保护接地，电梯机房，消防控制室，计算机房及各弱电接地等共用综合接地装置,要求接地电阻值必须小于等于1Ω，实测不满足要求时，必须增设人工接地体，直到满足要求为止。
需要增设人工接地体时编制专项方案。
1.2、接地体的做法1.2.1、利用建筑物基础梁、底板钢筋和采用-40*4的镀锌扁钢沿建筑物四周敷设成闭合形状的接地体作为水平接地体，利用桩基内钢筋作为垂直接地体。
1.2.2、按照设计图纸位置将建筑物基础梁内四角主筋和相应图示位置结构底板上下主筋4根不小于Φ16钢筋通长相互焊接，形成网状接地体，直筋之间的跨接如图1-1，交叉钢筋之间的跨接如图1-2.图1-1直筋跨接防雷接地及等电位安装施工方案图1-2交叉筋跨接1.2.3、按照图示引出的位置利用Φ20的圆钢，在距离夹层地面50线位置引出接地线共计52处，一端与-40*4的镀锌扁钢搭接焊接（图1-3），另一端使用两根Φ12的圆钢分别与接地地梁跨接焊接（图1-4），要求焊缝饱满，焊渣清除干净，漏出室外部分圆钢和焊接处使用沥青防腐做防腐处理。
图1-3圆钢与扁钢搭接图1-4圆钢与钢筋跨接1.2.4、按照图示位置，利用-40*4的镀锌扁钢沿建筑物外墙1米处设置一圈镀锌扁钢，埋地深度为1m即沿夹层50线程度引出标高，扁钢与扁钢连接采用焊接连接（图1-5），扁钢与圆钢连接如上图1-1.防雷接地及等电位安装施工方案焊接完成后将焊渣清算洁净，刷沥青防腐处理。
图1-5扁钢与扁钢搭接（暗敷）1.2.5、利用地基内每根桩基的对角两根钢筋与水平接地体相互焊接形成电气通路，共计3316根桩（不考虑与废桩的连接），焊接要求如图1-6.图1-6与桩基钢筋焊接1.3、防雷引下线和均压环敷设1.3.1、按照图纸会审交底要求，利用建筑物外围每根结构柱内对角主筋和接地图纸↙a所示位置柱内对角主筋作为防雷引下线，随钢筋逐层串联焊接至顶层，焊接出一定长度的引下线，做完后进行隐检，做好隐检记录。

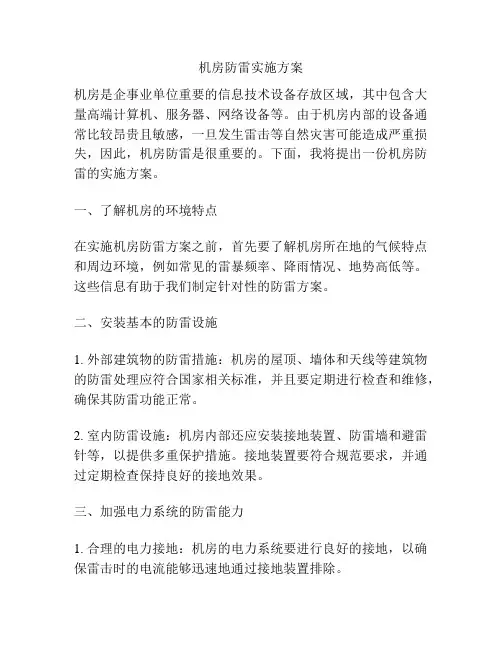

机房防雷实施方案
机房防雷实施方案机房是企事业单位重要的信息技术设备存放区域，其中包含大量高端计算机、服务器、网络设备等。
由于机房内部的设备通常比较昂贵且敏感，一旦发生雷击等自然灾害可能造成严重损失，因此，机房防雷是很重要的。
下面，我将提出一份机房防雷的实施方案。
一、了解机房的环境特点在实施机房防雷方案之前，首先要了解机房所在地的气候特点和周边环境，例如常见的雷暴频率、降雨情况、地势高低等。
这些信息有助于我们制定针对性的防雷方案。
二、安装基本的防雷设施1. 外部建筑物的防雷措施：机房的屋顶、墙体和天线等建筑物的防雷处理应符合国家相关标准，并且要定期进行检查和维修，确保其防雷功能正常。
2. 室内防雷设施：机房内部还应安装接地装置、防雷墙和避雷针等，以提供多重保护措施。
接地装置要符合规范要求，并通过定期检查保持良好的接地效果。
三、加强电力系统的防雷能力1. 合理的电力接地：机房的电力系统要进行良好的接地，以确保雷击时的电流能够迅速地通过接地装置排除。
2. 安装有功防雷装置：有功防雷装置能有效地吸收雷击所产生的电能，减少雷电对设备的破坏。
因此，在机房的配电系统中应安装有适合的有功防雷装置。
四、规范设备的防雷措施1. 选择符合防雷要求的设备：在购买设备时，要选择符合防雷要求、具有防雷功能的产品。
2. 设备的接地处理：机房内的设备要进行良好的接地处理，确保设备能够迅速地将雷击电流引入到地中。
3. 定期检查和维护：机房内的设备要定期进行防雷性能的检查和维护，及时发现和解决可能存在的问题，确保设备的正常运行。
五、加强监控和预警系统的建设1. 安装防雷监测设备：在机房周边和设备附近安装防雷监测设备，可以及时掌握雷暴的情况，提前做好防护措施。
2. 配备雷电警报系统：在机房内部和周边设备上设置雷电警报装置，一旦检测到雷电活动，能够及时发出警报，提醒相关人员采取相应的防护措施。
以上就是一份机房防雷的实施方案，通过合理选择和安装防雷设施，加强电力系统和设备的防雷能力，以及建立监控和预警系统，能够有效地保护机房的设备免受雷击的破坏，确保机房的正常运行。
机房防雷接地技术方案
保护地网安装工程技术方案技术方案一、设计依据《电子计算机机房设计规范》GB 50174-2008《建筑物防雷设计规范》GB 50057-1994《通信局（站）防雷与接地工程设计规范》 YD 5098-2005《建筑物电子信息系统防雷技术规范》GB 50343-2004。
二、简况根据用户需求，拟在指挥办公楼做保护地网系统。
因通信机房、师蓝军指挥所、自动化机房、信息中心机房核心设备比较集中，所有同时做等电位均压带和法拉第笼保护；法拉第笼为600*600mm的网格。
因三楼设备间、五楼设备间、配电房、师指挥所主室、雷达营指挥所以电脑及交换机为主，故只做等电位均压带，并使每个设备都可以直接得到有效的保护，详见《电子计算机机房设计规范》（GB 50174-2008）；《建筑物防雷设计规范》（GB 50057-1994）；通信局（站）防雷与接地工程设计规范》（YD 5098-2005）；建筑物电子信息系统防雷技术规范》（GB 50343-2004）。
在信息中心机房后面约22M处做大地地栅网，每个房间内地网通过一条50平方的连接线串联汇集到大地地栅网，地网接地电阻要求小于1Ω。
三、方案说明1、强电防雷及防过电压系统强电防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备，由于本工程所在地属于强雷区，所以必须要好防雷工作，以确保设备、人身安全。
在《电子计算机机房设计规范》GB 50174-2008中，对机房防雷有非常严格的要求，必须严格执行。
由于机房属于LPZII防雷区。
机房防雷主要是防感应雷，防止雷击过程中，通过电源线缆感应的大电流，穿入机房，损坏设备。
因此在各个机房采用三级防雷措施。
针对本次工程，第一级防雷器为A 级防雷器（100KA ），防雷器安装在配电柜进线处；第二级防雷器为B 级防雷器（40KA ），自制防雷箱，安装在机柜外，总开出线引入到第二级防雷箱，再引入UPS 防雷开关上，能将大能量的浪涌电流限制在后续保护系统可允许的范围；第三级防雷器为C 级防雷器（20KA ），防雷器安装在UPS 输出端。
机房防雷接地工程施工方案
机房防雷接地工程施工方案一、工程前期准备项目评估：对机房所在环境进行详细评估，包括土壤电阻率、气象条件、地形地貌等，以确定合适的接地方式。
设计审查：审查防雷接地设计方案，确保其符合国家标准和机房安全要求。
施工人员培训：对施工人员进行防雷接地知识和技能培训，确保施工质量。
工具材料准备：准备施工所需的工具、材料和设备，包括接地极、接地线、连接器材等。
二、施工材料选择接地极材料：选用耐腐蚀、导电性能好的材料，如铜包钢、热镀锌钢等。
接地线材料：选用电阻率低、机械强度高的材料，如多股铜绞线、铜带等。
连接器材：选用符合国家标准、质量可靠的连接器材，确保接地系统的稳定性和可靠性。
三、接地系统设计接地电阻计算：根据土壤电阻率、机房设备要求等因素，计算所需的接地电阻值。
接地网布局：根据机房布局和设备分布，设计合理的接地网布局，确保电流能够均匀分布。
防雷措施：根据机房等级和设备重要性，设计相应的防雷措施，如安装避雷针、浪涌保护器等。
四、内部接地施工设备接地：将机房内设备的金属外壳、机架等导电部分与接地系统可靠连接。
线路屏蔽：对进入机房的电源线、信号线等进行屏蔽处理，减少电磁干扰和雷电侵入。
五、外部接地施工接地极埋设：按照设计要求，在机房周围埋设接地极，确保接地电阻符合要求。
接地线敷设：使用合适的接地线将接地极与机房内部接地系统连接起来。
六、设备接地施工设备接地连接：将机房内所有设备的接地端子与接地线可靠连接，确保设备安全接地。
设备接地检测：对接地连接进行逐一检测，确保每个设备都正确接地。
七、等电位连接施工等电位连接设计：根据机房布局和设备分布情况，设计合理的等电位连接方案。
等电位连接施工：使用专用连接器材将机房内各金属部分进行等电位连接，减少电位差。
八、质量检测与验收接地电阻测试：使用专用仪器对接地电阻进行测试，确保接地电阻符合要求。
系统完整性检查：对接地系统进行全面检查，确保无遗漏、无错误。
验收与交付：在质量检测合格后，组织相关部门进行验收，并交付使用。
