密肋楼板模壳的安装与拆除工艺
( 工程文档)00密肋楼板模壳的安装与拆除

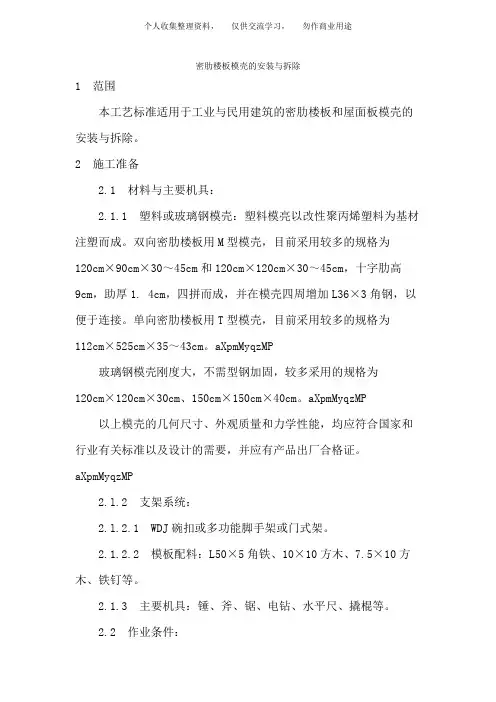

密肋楼板模壳的安装与拆除1 范围本工艺标准适用于工业与民用建筑的密肋楼板和屋面板模壳的安装与拆除。
2 施工准备2.1 材料与主要机具：2.1.1 塑料或玻璃钢模壳：塑料模亮以改性聚丙烯塑料为基材注塑而成。
双向密肋楼板用M型模壳，目前采用较多的规格为120cm×90cm×30～45cm和120cm×120cm×30～45cm，十字肋高9cm，助厚1. 4cm，四拼而成，并在模壳四周增加L36×3角钢，以便于连接。
单向密肋楼板用T型模壳，目前采用较多的规格为112cm×525cm×35～43cm。
aXpmMyqzMP玻璃钢模壳刚度大，不需型钢加固，较多采用的规格为120cm×120cm×30cm、150cm×150cm×40cm。
aXpmMyqzMP 以上模壳的几何尺寸、外观质量和力学性能，均应符合国家和行业有关标准以及设计的需要，并应有产品出厂合格证。
aXpmMyqzMP2.l.2 支架系统：2.l.2.1 WDJ碗扣或多功能脚手架或门式架。
2.1.2.2 模板配料：L50×5角铁、10×10方木、7.5×10方木、铁钉等。
2.1.3 主要机具：锤、斧、锯、电钻、水平尺、撬棍等。
2.2 作业条件：2.2.1 模板及支架系统设计：根据工程结构类型和特点，确定流水段划分，确定模壳的平面布置，纵横木楞的规格、数量和排列尺寸，确定模壳与次木楞及其它结构构件的连接方式。
同时确定模壳支架系统的组合方式。
验算模壳和支架的强度、刚度及稳定性。
绘制全套模壳模极及支架系统的设计图。
其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。
aXpmMyqzMP2.2.2 柱角筒）、楼电梯墙及剪力墙的混凝土强度已达到设计或施工规范要求的再施强度。
2.2.3 楼面的轴线、水准标高引测到墙、柱上，并办完预检手续。
密肋楼板模壳的安装与拆除施工工艺
密肋楼板模壳的安装与拆除施工工艺一、范围本工艺标准适用于工业与民用建筑的密肋楼板和屋面板模壳的安装与拆除。
二、施工准备1、材料与主要机具：1.1塑料或玻璃钢模壳：塑料模亮以改性聚丙烯塑料为基材注塑而成。
双向密肋楼板用M型模壳，目前采用较多的规格为120cm×90cm×30～45cm和120cm ×120cm×30～45cm，十字肋高 9cm，助厚1. 4cm，四拼而成，并在模壳四周增加L36×3角钢，以便于连接。
单向密肋楼板用T型模壳，目前采用较多的规格为112cm×525cm×35～43cm。
玻璃钢模壳刚度大，不需型钢加固，较多采用的规格为120cm×120cm×30cm、150cm×150cm×40cm。
以上模壳的几何尺寸、外观质量和力学性能，均应符合国家和行业有关标准以及设计的需要，并应有产品出厂合格证。
l.2支架系统：（1）WDJ碗扣或多功能脚手架或门式架。
（2）模板配料：L50×5角铁、10×10方木、7.5×10方木、铁钉等。
1.3主要机具：锤、斧、锯、电钻、水平尺、撬棍等。
2、作业条件：2.1模板及支架系统设计：根据工程结构类型和特点，确定流水段划分；确定模壳的平面布置，纵横木楞的规格、数量和排列尺寸；确定模壳与次木楞及其它结构构件的连接方式。
同时确定模壳支架系统的组合方式。
验算模壳和支架的强度、刚度及稳定性。
绘制全套模壳模极及支架系统的设计图。
其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。
2.2柱（角筒）、楼电梯墙及剪力墙的混凝土强度已达到设计或施工规范要求的再施强度。
2.3楼面的轴线、水准标高引测到墙、柱上，并办完预检手续。
三、模壳模板安装的操作工艺，（以主次木楞支撑体系为例）1、工艺流程：安装支架→安装主次木楞→调整密肋梁底标高及起拱→安装模壳→质量检验2、支架系统可采用WDJ碗扣式多功能架或门架，可预组拼成定型飞模支架，吊运组合和分解，亦可单件用钢支柱、钢（木）龙骨、角钢组成支撑体系，散装散拆。
密肋楼板模壳的安装与拆除工艺标准
密肋楼板模壳的安装与拆除工艺标准密肋楼板是建筑中常用的一种楼板系统，它的特点是通过预先铸造好预应力筋和混凝土块的方式构成，在悬浇楼板时直接覆盖于梁上，可以有效地提高悬浇楼板的工作效率和质量。
而密肋楼板模壳则是密肋楼板安装和拆除的关键部件，其安装与拆除工艺标准也考验着施工人员的技能和经验。
一、密肋楼板模壳的安装工艺标准1.清理与调整在开始安装密肋楼板模壳之前，需要将梁面清理干净，确保表面平整无杂物。
同时，需要对梁的尺寸进行调整，使其符合设计规定的标准，以保证密肋楼板的精度和可靠性。
2.放样与定位通过放样，在梁的顶面和两侧分别标出模板安装的位置，并且在现场进行调整。
然后进行定位，将模板放置在梁上，并利用方木等工具对其进行水平和垂直的校准，确保密肋楼板安装的精度。
3.安装模板固定位于梁上的钢模板，并钻孔穿透模压图纸安装处理好的膨胀螺栓。
在安装过程中要注意模板铺装的方向和搭接问题，确保密肋楼板的表面平整光滑。
4.布置预应力筋在安装好模壳之后，根据设计要求按照规定跨中间隔布置预应力筋，并进行张拉、预压处理。
预应力筋铺设好后，应在预应力筋与模板之间加装塞板，以免高度稳定受到影响。
二、密肋楼板模壳的拆除工艺标准1.清理梁面在拆除密肋楼板模壳之前，需要先利用水泥切割机或其他机具切割预应力筋的锁具，使筋杆的预应力松弛。
然后将楼板上杂物清理干净，以免拆卸过程中掉下来造成伤害。
2.撤除密肋楼板模壳将模板分段拆下，先从中间隔板处进行分段拆除。
在拆卸模板时应动静顺序有序、稳定有力，切勿随意敲打模板。
模板拆除完毕后，应立即进行排版、修整和清理。
3.检查在拆卸密肋楼板模壳结束后，需要对预应力筋、混凝土与环境的影响、是否损坏等进行检查，以便下一步工作的进行。
4.修整在检查完后，需要对拆除密肋楼板模壳过程中可能引起的损坏进行修复，保证密肋楼板系统的正常使用和安全性。
总结起来，密肋楼板模壳的安装和拆除工艺标准是建筑施工的重要组成部分。
005_密肋楼板模壳的安装与拆除工艺
JGJ106-2014
住宅建筑规范
GB 50368-2005
地下工程防水技术规范
GB 50108-2008
高层建筑筏型与箱型基础技术规范
JGJ6-2011
建筑变形测量规范
JGJ8-2016
混凝土结构工程施工规范
GB 50666-2011
钢筋机械连接技术规程
JGJ107-2016
钢筋焊接及验收规程
3.编制原则
根据双方签订的合同文件、施工设计图纸、文件资料要求，以及此工程中的工序技术特点和有关的工程量。采用先进科学的施工方法、施工工艺和施工手段，工程质量确保合格，实现安全施工，创建省安全文明标准工地。
充分准备，合理安排，理顺进度与质量、进度与安全之间的关系，使三者协调统一，在保证质量、安全目标的前提下，确保项目总目标的实现。
玻璃钢模壳刚度大，不需型钢加固，较多采用的规格为120cm×120cm×30cm、150cm×150cm×40cm。
以上模壳的几何尺寸、外观质量和力学性能，均应符合国家和行业有关标准以及设计的需要，并应有产品出厂合格证。
2.l.2支架系统：
2.l.2.1WDJ碗扣或多功能脚手架或门式架。
2.1.2.2模板配料：L50×5角铁、10×10方木、7.5×10方木、铁钉等。
建筑抗震设计规范
GB 50011-2010(2016版)
混凝土结构设计规范
GB 50010-2010(2015版)
建筑结构荷载规范
GB 50009-2012
高层建筑混凝土结构技术规程
JGJ 3-2010
《人民防空工程施工及验收规范》GB 50134-2004
《地下工程防水技术规范》GB 50108-2008
【工艺】密肋楼板模壳的安装与拆除【技术交底作业指导书】
技术负责人：
交底人：
接交人：
精品文档
3
允许偏差 (mm)
单层、多层
高层框架
精品文档
2
工程名称
交底部位
工程编号
梁轴线位移 梁板截面尺寸
标高 相邻两板表面高低差
表面平整度 预留钢板中心线位移 预留管、预留孔中心线位移
5 +4 -5
±5 2 5 3 3
日期
3 +2 -5 +2 -5
2 5 3 3
尺量检查 尺量检查 用水准仪或拉线和尺量检查 用直线或尺量检查 用 2m 靠尺和塞尺检查 尺量检查 尺量检查
3.6 按模板分项工程质量评定标准逐项检查模壳模板。检查的重点放在模壳自身刚度的保证 措施和连接节点的严密性。办理预检。 4 模壳模板拆除的操作工艺
4.1 操作工艺流程：
拆除角钢 → 拆起模壳 → 拆除支架
4.2 模壳拆除时，混凝土的强度必须达到 10MPa。先将支撑角钢拆除，然后用小撬棍将模壳 撬起相对两侧面中点，模壳即可拆下。密肋梁较高时，模壳不易拆除，可采用气动拆模工艺。
工程名称
交底部位
工程编号
日期
交底内容：

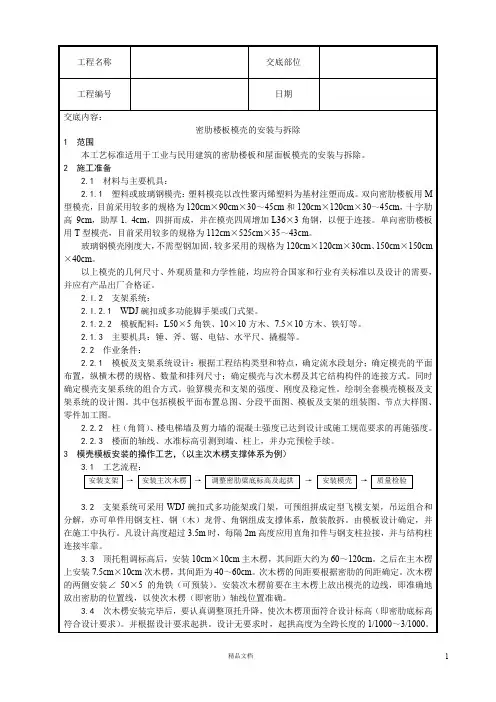

1 范围
密肋楼板模壳的安装与拆除
本工艺标准适用于工业与民用建筑的密肋楼板和屋面板模壳的安装与拆除。
2 施工准备
2.1 材料与主要机具：
2.1.1 塑料或玻璃钢模壳：塑料模亮以改性聚丙烯塑料为基材注塑而成。双向密肋楼板用 M 型模壳，目前采用较多的规格为 120cm×90cm×30～45cm 和 120cm×120cm×30～45cm，十字肋 高 9cm，助厚 1. 4cm，四拼而成，并在模壳四周增加 L36×3 角钢，以便于连接。单向密肋楼板 用 T 型模壳，目前采用较多的规格为 112cm×525cm×35～43cm。
【施工工艺】密肋楼板模壳的安装与拆除【施工技术交底】

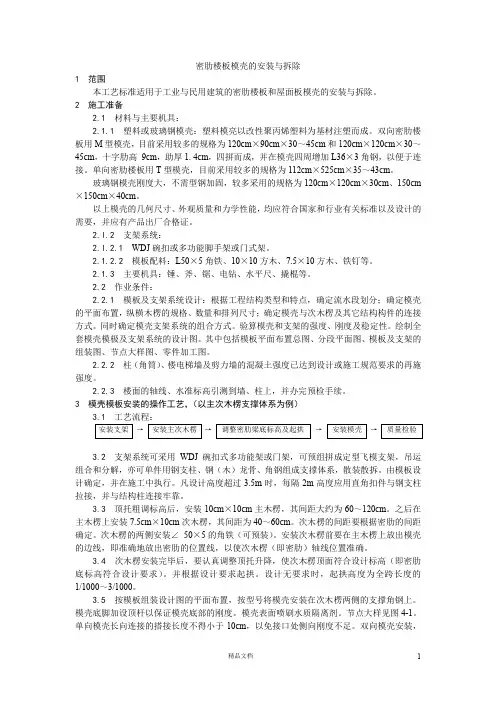

密肋楼板模壳的安装与拆除1 范围本工艺标准适用于工业与民用建筑的密肋楼板和屋面板模壳的安装与拆除。
2 施工准备2.1材料与主要机具：2.1.1塑料或玻璃钢模壳：塑料模亮以改性聚丙烯塑料为基材注塑而成。
双向密肋楼板用M型模壳，目前采用较多的规格为120cm×90cm×30～45cm和120cm×120cm×30～45cm，十字肋高9cm，助厚1. 4cm，四拼而成，并在模壳四周增加L36×3角钢，以便于连接。
单向密肋楼板用T型模壳，目前采用较多的规格为112cm×525cm×35～43cm。
玻璃钢模壳刚度大，不需型钢加固，较多采用的规格为120cm×120cm×30cm、150cm ×150cm×40cm。
以上模壳的几何尺寸、外观质量和力学性能，均应符合国家和行业有关标准以及设计的需要，并应有产品出厂合格证。
2.l.2支架系统：2.l.2.1WDJ碗扣或多功能脚手架或门式架。
2.1.2.2 模板配料：L50×5角铁、10×10方木、7.5×10方木、铁钉等。
2.1.3 主要机具：锤、斧、锯、电钻、水平尺、撬棍等。
2.2作业条件：2.2.1模板及支架系统设计：根据工程结构类型和特点，确定流水段划分；确定模壳的平面布置，纵横木楞的规格、数量和排列尺寸；确定模壳与次木楞及其它结构构件的连接方式。
同时确定模壳支架系统的组合方式。
验算模壳和支架的强度、刚度及稳定性。
绘制全套模壳模极及支架系统的设计图。
其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。
2.2.2柱（角筒）、楼电梯墙及剪力墙的混凝土强度已达到设计或施工规范要求的再施强度。
2.2.3楼面的轴线、水准标高引测到墙、柱上，并办完预检手续。
3 模壳模板安装的操作工艺，（以主次木楞支撑体系为例）3.1工艺流程：→→→→3.2支架系统可采用WDJ碗扣式多功能架或门架，可预组拼成定型飞模支架，吊运组合和分解，亦可单件用钢支柱、钢（木）龙骨、角钢组成支撑体系，散装散拆。
5 密肋楼板模壳施工工艺标准
5 密肋楼板模壳施工工艺标准5.1 适用范围本标准规定了密肋楼板模壳的施工要求、方法和质量标准，适用于由薄板及单向或双向密肋梁组成的现浇钢筋混凝土密肋楼板模壳的安装与拆除施工。
5.2 编制依据GB50300-2001 建筑工程施工质量验收统一标准GB50204—2002 混凝土结构工程施工质量验收规范5.3 术语1 密肋楼板纵向或横向设有较多支撑肋的钢筋混凝土结构板。
2 模壳采用塑料、玻璃钢等材料加工成的定型模具。
5.4 施工准备5.4.1 技术准备1 熟悉设计图纸，并根据工程实际情况，选择适应的模壳。
2 根据密肋楼板设计尺寸和模壳施工工艺绘制配模图，并编制模板工程施工方案。
3 对施工人员进行技术交底。
5.4.2 材料准备材料准备的主要工作是进行模壳材料选择和支撑系统的选择。
1 塑料模壳塑料模壳是以改性聚丙乙烯塑料采用模压注塑工艺加工而成。
1）特点：自重轻，耐老化，价格较便宜，但其刚度、抗冲击性能不如玻璃钢模壳，需采用型钢加固；人工拆模难度较大，模壳易损坏。
2）品种规格：塑料模壳由于受注塑机容量限制，一般加工成1/4模壳，再用螺栓将4片组装成整体。
模壳常用的规格：肋距：（mm）：肋距：900×900、1200×1200、1500×1500、1200×900；肋高：300、350、400、500。
3）质量要求：——表面要光滑平整，不得有气泡、空鼓。
——拼装的模壳，其拼缝严密平直。
——模壳的不得发生翘曲变形。
4）模壳的力学性能见表5.4.2-1。
表5.4.2-1 塑料模壳的力学性能5）加工规格尺寸的允许偏差见表5.4.2-2。
表5.4.2-2 加工规格尺寸的允许偏差玻璃钢模壳是以方格中碱玻璃丝布作为增强材料，以不饱和聚脂树脂为粘结材料，经手糊阴模成型。
1）特点：自重轻，刚度、强度、韧性比塑料模壳好，周转次数可达80-100次，不需用型钢加固，可采用气动拆模，速度快，效果好。
密肋楼板模壳安装与拆除工艺标准
密肋楼板模壳安装与拆除工程一、适用范围：本工艺标准适用于工业与民用建筑的密肋楼板和屋面板模壳的安装与拆除。
二、施工准备：（一）材料:塑料模壳，是以聚丙烯为主要原料注塑加工而成，根据市场需要再拼装组合成施工使用的大小不同规格的模壳。
其次是钢制模壳，它是用冷轧薄板经轧制与焊接成型的整体模壳，它具有刚度大，不易损坏的特点。
第三种是玻璃钢模壳，它具有透明度强，易于检查混凝土的浇振质量，但价格较贵。
第四种是木制模壳。
模壳的规格模壳规格基本分为三大类：即1200mm系列，其标准尺寸为1200mm×1200mm,非标准以100mm逐级减少至400mm;第二类为1500mm系列，其标准尺寸为1500mm×1500mm,非标准以100mm逐级减少至500mm。
以上两类模壳的高度从300mm开始以50mm进位至450mm.第三类为600mm系列，其标准尺寸为600mm×600mm。
模壳加工的质量要求：塑料与玻璃钢模壳规格尺寸允许偏差支撑系统：模壳的支撑目前常用的品种与形式有四种，即碗扣式脚手架，门式脚手架，可调支柱与普通扣件式脚手架。
前两种适用于非标准模壳。
模壳支撑体系选择表（二）主要机具:锤、斧、锯、电钻、水平尺、撬棍等。
（三）作业条件：1.模板及支架系统设计：根据工程结构类型和特点，确定流水段划分；确定模壳的的平面布置，纵横木愣的规格、数量和排列尺寸；确定模壳与次木愣及其它结构构件的连接方式。
同时确定模壳支架系统的组合方式。
验算模壳和支架的强度、刚度及稳定性。
绘制全套模壳模极及支架系统的设计图。
其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。
2.柱（角筒）、 楼电梯墙及剪 力墙的混凝土 强度已达到设 计或施工规范 要求的再施强 度。
3.楼面的轴线、 水准标高引测 到墙、柱上， 并办完预检手续。
三、施工工艺：1. 工艺流程：2.模壳的摆放：（1）通过弹线来控制小肋的立戳位置，其弹线顺序是：再轴线的控制下，应从每节间的中间以“十”字型开始向外扩散到边缘，如有误差最好在四边或非标准小肋中调整，有问题时再匀在各小肋中去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
密肋楼板模壳的安装与拆除
1、范围
本工艺标准适用于工业与民用建筑的密肋楼板和屋面板模壳的安装与拆除。
2、施工准备
2.1材料与主要机具：
2.1.1塑料或玻璃钢模壳：塑料模亮以改性聚丙烯塑料为基材注塑而成。
双向密肋楼板用M型模壳，目前采用较多的规格为120cm×90cm×30～45cm和120cm×120cm×30～45cm，十字肋高9cm，助厚1.4cm，四拼而成，并在模壳四周增加136×3角钢，以便于连接。
单向密肋楼板用T型模壳，目前采用较多的规格为112cm×525cm×35～43cm。
玻璃钢模壳刚度大，不需型钢加固，较多采用的规格为120cm×120cm×30cm、150cm×150cm×40cm。
以上模壳的几何尺寸、外观质量和力学性能，均应符合国家和行业有关标准以及设计的需要，并应有产品出厂合格证。
2.1.2支架系统：
2.1.2.1 WDJ碗扣或多功能脚手架或门式架。
2.1.2.2模板配料：150×5角铁、10×10方木、7.5×10方木、铁钉等。
2.1.3主要机具：锤、斧、锯、电钻、水平尺、撬棍等。
2.2作业条件：
2.2.1模板及支架系统设计：根据工程结构类型和特点，确定流水段划分；确定模壳的平面布置，纵横木楞的规格、数量和排列尺寸；确定模壳与次木楞及其它结构构件的连接方式。
同时确定模壳支架系统的组合方式。
验算模壳和支架
的强度、刚度及稳定性。
绘制全套模壳模极及支架系统的设计图。
其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。
2.2.2柱（角筒）、楼电梯墙及剪力墙的混凝土强度已达到设计或施工规范要求的再施强度。
2.2.3楼面的轴线、水准标高引测到墙、柱上，并办完预检手续。
3、模壳模板安装的操作工艺，（以主次木楞支撑体系为例）
3.1工艺流程：
→→→→
3.2支架系统可采用WDJ碗扣式多功能架或门架，可预组拼成定型飞模支架，吊运组合和分解，亦可单件用钢支柱、钢（木）龙骨、角钢组成支撑体系，散装散拆。
由模板设计确定，并在施工中执行。
凡设计高度超过3.5m时，每隔2m高度应用直角扣件与钢支柱拉接，并与结构柱连接牢靠。
3.3顶托粗调标高后，安装10cm×10cm主木楞，其间距大约为60～120cm。
之后在主木楞上安装7.5cm×10cm次木楞，其间距为40～60cm。
次木楞的间距要根据密肋的间距确定。
次木楞的两侧安装∠50×5的角铁（可预装）。
安装次木楞前要在主木楞上放出模壳的边线，即准确地放出密肋的位置线，以使次木楞（即密肋）轴线位置准确。
3.4次木楞安装完毕后，要认真调整顶托升降，使次木楞顶面符合设计标高（即密肋底标高符合设计要求）。
并根据设计要求起拱。
设计无要求时，起拱高度为全跨长度的1/1000～3/1000。
3.5按模板组装设计图的平面布置，按型号将模壳安装在次木楞两侧的支撑角钢上。
模壳底脚加设顶杆以保证模壳底部的刚度。
模壳表面喷刷水质隔离剂。
节点大样见图4-1。
单向模壳长向连接的搭接长度不得小于10cm，以免接口处侧向刚度不足。
双向模壳安装，要在一个柱网内由中间向两端排放，切忌由一端向另一端排放，以免出现两端边肋不等的现象。
凡不能使用模壳的地方，可用木模补嵌。
图4-1模壳安装节点示意图
3.6按模板分项工程质量评定标准逐项检查模壳模板。
检查的重点放在模壳自身刚度的保证措施和连接节点的严密性。
办理预检。
4、模壳模板拆除的操作工艺
4.1操作工艺流程：
→→
4.2模壳拆除时，混凝土的强度必须达到10MPa。
先将支撑角钢拆除，然后用小撬棍将模壳撬起相对两侧面中点，模壳即可拆下。
密肋梁较高时，模壳不易拆除，可采用气动拆模工艺。
拆模不可用力过猛，不乱扔乱撬，要轻拿轻放，防止损坏。
4.3拆除支架：混凝土的强度必须达到规定的拆模强度，才允许拆除支架。
4.3.1预组拼定型飞模支架，先将连接每个单元飞模支架的水平拉杆和剪刀撑拆除，下调上顶托，使之与肋脱离。
然后将单元飞模支架平移到悬挑平台，吊运到新作业面。
4.3.2散拆支架时，先拆去水平栏杆、剪刀撑，从跨中向两端下调支柱顶托，使之与密肋底脱离，逐根拆除支柱。
5、质量标准
5.1保证项目：楼板及其支架必须有足够的强度、刚度和稳定性；其支架的支撑部分必须有足够的支撑面积。
如安装在基土上，基土必须坚实，并有排水措施。
对湿陷性黄土，必须有防水措施；对冻胀性上，必须有防冻融措施。
检查方法：对照模板设计，现场观察或尺量检查。
5.2基本项目：
5.2.1模板接缝宽度不得大于1.5mm。
检查方法：观察和用楔形塞尺检查。
5.2.2模板接触面清理干净，并采取隔离措施。
梁的模板上粘浆和漏刷隔离剂累计面积应不大于400cm2。
检查方法：观察和尺量检查。
允许偏差项目，见表4-5。
6、成品保护
6.1在层高1/2处左右的支架系统的水平栏杆上宜固定一层水平安全网，用于防止人员坠落，同时，拆模壳时，使之坠入安全网，以保护模壳。
6.2拆除模壳要用小撬棍，以木楞为支点，先撬模壳相对两侧邦中点，模壳松动后，依然以木楞为支点，撬模壳底脚的内肋，轻向下撬掉模壳。
切忌硬撬或用铁锤硬砸，也不能使用大撬棍以肋梁混凝土为支点进行撬动，以保护模壳和密肋混凝土。
6.3吊运模壳、木钢楞、或钢筋时，不得碰撞已安装好的模壳，以防模板变形。
6.4要严格遵循混凝土强度达到10MPa时方可拆模壳；混凝土强度达到
7.5%，肋跨<8m时，可拆除支柱；但肋跨>8m时，混凝土强度必须达100%可方拆除支柱。
7、应注意的质量问题
7.1密肋梁侧面胀出，梁身不顺直，梁底不平：防治的方法是，模板支架系统应有足够的强度、刚度和稳定；支柱底脚应垫通长脚手板，并应支撑在坚实的地面上；模壳下端和侧面应设水平和侧向支撑，以补足模壳的刚度；密肋梁底楞应按设计和施工规范起拱；支撑角钢与次楞弹平线安装，并销固牢靠。
7.2单向密肋板底部局部下挠；防治的方法是，模壳安装应由跨中向两边安装，以减少模壳搭接长度的累计误差。
安装后要认真调整模壳搭接长度，使其不得小于10cm，以保证接口处的刚度。
7.3密肋梁轴线位移，两端边肋不等：防治的方法是，主楞安装调平后，要放出次楞边线再安装次楞，并进行找方校核。
安装次楞要严格跟线，并与主楞连接牢靠。
7.4模壳安装不严密：这是模壳加工的负公差所致。
认真检查模壳安装缝隙，钉塑料条或橡胶条补严。
8、质量记录
本工艺标准应具备以下质量记录：
8.1模板分项工程技术交底记录。
8.2模板分项工程预检记录。
8.3模板分项工程质量评定。
