钠离子水质在线自动分析仪
在线钠离子分析仪的使用维护
2.1 水样温度根据Polymetron9245钠离子分析仪的使用手册，要求水样温度5～45℃，经查阅相关文献，测量水温最佳温度是25±1℃。
某厂的除盐水装置设在厂房内，北方冬季有保暖措施，同时在环境温度偏低时，在整套装置的进水端增加提温措施，可以保证样品水温全年维持在25～29℃，而且钠离子分析仪对温度具有一定的补偿功能，因此水样温度可以满足仪表测量准确性的要求。
2.2 水样pH当水样的pH<10时，受的干扰，测量相对误差随着水样的pH 降低而成倍增大；当水样pH ≥10时，的影响减小，测量相对误差控制在5%以内；若水样pH 过大，也会造成测量数据异常偏大，甚至可能导致碱结晶在电极上。
因此，为保证在线钠表的测量准确性，必须采取有效的碱化措施，控制pH 在10.5～11即可满足测量要求。
Polymetron9245钠离子分析仪调节pH 的试剂为二异丙胺，利用其易挥发特性，在碱化瓶中形成碱性气氛，二异丙胺分子透过扩散管通过气泵打入测量系统中，调节水样的pH 。
该分析仪不能自动检测水样的pH ，不能自动调节气泵的流量，需要人为手工测定pH 和调节流量。
在运行过程中，气态的二异丙胺在扩散管中会发生结晶而堵塞管路，若长时间不清洗扩散管，会导致pH 偏低，因此需要每1～2个月对扩散管进行清洗或更换。
在日常维护中，还需定期检查整个碱化系统是否有泄漏以及碱化瓶的O 型圈是否完好等。
2.3 进样流速Polymetron9245钠离子分析仪的水样流速为5～30L/h ，压力0.2～6bar ，过低或过高均会导致分析数据结果异常偏大或偏小。
实际运行的最佳流速需要进行摸索确定。
生产处理量的波动以及再生投用后的运行，都会造成进样流速的不稳定，为了保证测量的准确性，需要在较大波动后对流速进行校准。
Polymetron9245在线钠离子分析仪没有流量计，通过长时间的经验摸索，打开钠表进水阀后，调节水样入口流量，以20秒左右0 引言在线分析仪表在炼油化工企业生产中对产品质量的把控具有重要意义，能够连续监测产品质量状态，为生产的及时调整提供决策依据。
电厂在线分析仪表常见故障处理
电厂在线分析仪表常见故障处理摘要：无论火电还是核电，在线分析仪表在电厂水质监测及设备保护方面有着极其重要的作用。
电厂能长期安全、稳定、经济的运行需要相关分析仪表实时提供可靠准确的数据。
本文针对电厂比较常见的浊度表、电导率表、pH表、钠表、硅表等做相关说明，在线分析仪表的故障处理既需要具有专业化学知识和仪表知识又需要对仪表硬件软件方面有一定的掌握。
及时的故障处理能保证分析仪表正常运行，提供合格的水质以保护下游管道设备。
关键词：在线分析仪表；水质监测；故障处理电厂对水中的电导率、pH、氧化还原电位、浊度、钠离子含量、硅离子含量等有严格的要求以减少对管道设备腐蚀、结垢、积盐。
于是确保相应分析仪表可靠运行，保持时刻正常投用和准确水质监测就显得尤为重要。
1浊度表1.1浊度表工作原理浊度是指水的浑浊程度，浊度表利用光线通过样品水，遇水中的悬浮物和胶体物形成散射，检测与入射光呈90°方向上所散射的光的强度达到测量的目的，散射光强度与溶液的浑浊程度成正比。
1.2浊度表常见故障处理（1）仪表投用后读数偏大：测量池或探头沾污；样水管线存在气泡；环境温度超过仪表范围。
（2）仪表投用后读数波动很大：样水管线存在气泡。
2 pH表2.1 pH测量的目的及原理pH=-lg[H+]即氢离子浓度的负对数。
核电和火电水汽系统的水质纯度要求很高，一般不允许添加一般的缓蚀剂，主要靠加碱（氨或者联氨）来达到调节水中pH值得目的。
防止水汽系统金属腐蚀。
同样为防止水气系统钢和铜的腐蚀，一般要求将水的pH严格控制在一定的范围内。
pH表主要由测量电池和高阻毫伏计两部分组成。
测量电池由测量电极、参比电极和被测溶液组成，参比电极的电极电位不随被测溶液浓度变化而变化。
测量电极对被测溶液的H+极为敏感，电极电位是H+的函数符合能斯特方程E=E0 +2.303（RT/nF）log[H+]。
2.2 pH 表常见故障处理（1）pH表标定斜率不合格：标液失效，需重新配制或更换标液；电极性能下降，需活化；电极老化，需更换；测量部件接触不良（连接排线，测量板，主板）检查连接部分；电缆故障，需要检修；二次表故障，需要检修。
BT-2003型钠离子分析仪
BT-2003型钠离子分析仪一、钠离子分析仪用于测定水中的钠离子含量。
蒸汽中的盐类主要是钠盐，含钠量可以表征蒸汽中含盐量的多少；水处理系统中，钠离子分析仪用于测定阳床出水的钠离子含量，从而判断阳离子交换器的运行终点。
二、BT-2003型钠离子分析仪是带微处理器的实验室钠离子分析仪。
其配套的传感器由测量电极、参比电极和温度电极组成。
适用于高纯水中钠离子浓度测量，也适合于一般水样中钠离子浓度的测量。
在仪表标定和测量之前，必须先用二异丙胺作为碱化剂对水样进行PH值的调节，且要求PH值调节至10.5以上（一般要求加入二异丙胺8~10滴）。
其目的时为了消除水样中H+对Na+测量的干扰。
仪表在测量低含量Na+浓度时，污染往往对测量造成较大测量误差，所以，在测量之前，对电极系统、测量杯须用加有碱化剂的高纯水进行冲洗，并且操作时要十分细心。
三、注意事项：出厂时，测量和参比电极上各有一个保护帽，内含一个浸有特殊溶液的海绵，以维持敏感膜的湿润，在使用前应摘下保护帽；测量和参比电极使用前应在碱化后的PNa4水样中浸泡8小时，以确保标定准确性；取下电极套后，应避免测量电极的敏感玻璃泡与硬物接触，因为任何破损或擦毛都可能使电极失效；仪表长时间不使用时，应及时取出电极，套上保护帽，或将电极放入碱化后的PNa4水样中，不要放入蒸馏水、蛋白质溶液或酸性氟化物溶液中；电极不能接触油性物质；电极引出插头必须保持清洁干燥，不能受潮或进水；参比电极内充液在使用过程中会逐渐消耗，需要定期补充，其最低液位不能低于电极芯内发亮位置。
BT-2003型钠离子分析仪操作程序一、使用前的检查1.电源正常，仪表处于良好备用状态2.化验用二异丙胺药量充足二、操作步骤1.取样：取样前，用样水冲洗取样瓶三次以上，然后取水样200mL。
2.冲洗电极：在测量前，用除盐水充分清洗电极。
然后在水样中滴加二异丙胺（一般要求加入二异丙胺8~10滴），再用已碱化至大于10.5PH的被测水样冲洗电极系统，操作时要十分细心。
9245钠表
哈希一级代理
9245钠表
王培松
9245钠表
1. 蒸汽 • 在过热器前测量钠能够监测过热器腐蚀存在的可能性。 • 低压炉(40-80 bar), 蒸汽钠是一个监测从汽包到蒸汽的机 械遗留的极好的指示。 2. 凝结水 • 钠离子是监测凝结水水质变化预警的首选参数。 3. 过热蒸汽的减温器 • 钠离子测量在任何时候都是检测氢氧化物和氯化物对钢材 的腐蚀最准确最响应。 4. 除盐水车间 在线钠分析仪为阳床树脂失效和控制再生时间提供了灵敏性 和可靠性。 • 在线钠分析仪为混床出水提供质量保证。
-复位仪表:断电时间需大于10秒后重新开机, 将上面2个参数记录到工厂菜单中。
ห้องสมุดไป่ตู้245钠表
1、根据钠表的测量原理，25℃ mV值与浓度的关系
9245钠表
9245钠表
如果误差大，对应值不符合。需要检查：
1、确认所有接线正确紧固。
2、更换测量板。
3、如果故障还没有解决，更换电极电缆线。检查2个电极电 缆线，测量电极电缆(带蓝色标记)与参比电极与测量板的连 接是否紧固，电极线是否断裂损坏。
3,运行menu--Maintenance/diag维护和诊断-- Test accessories测试配件-- test hydraulics测试硬件-Activation pump激活泵打开ON，将活化液打出。-Drain 排污泵打开ON，排污泵是否正常工作。
4，安装参比电极和测量电极。添加参比液。
2 、该分析仪的特点是维护量低，可以自动
9245钠表
性能参数 量程：0 -10.000 ppm 可编程0 -20ppmK型选项 准确度：±0.1 ppb 重现性：< 0.01ppb 响应时间：0.1 ～10 ppb T(90%) = 180 secs 通道个数：1 个通道

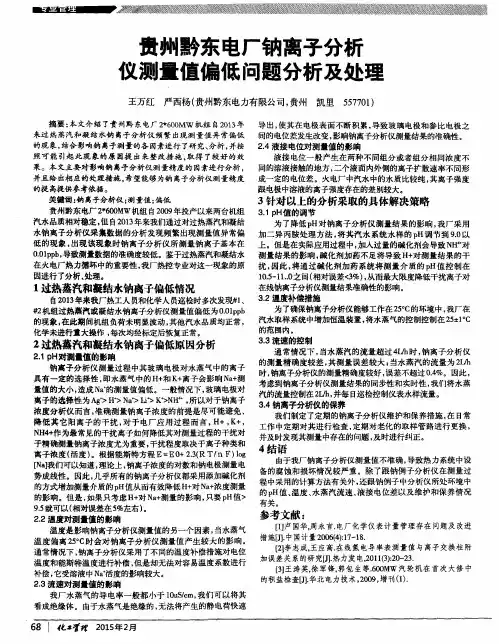

贵州黔东电厂钠离子分析仪测量值偏低问题分析及处理
参考文献 ： ２ ． ２温度对测量值 的影响 『 １ １ 卢 国华， 周永 言． 电厂 化 学仪表 计量 管理存在 问题及 改进 温度是影响钠离子分析仪测量值的另一个因素， 当水蒸气
Ｊ １ ． 中国计 量２ ｏ ｏ ６ （ ４ ） ： １ ７ － １ ８ ． 温度偏离２ ５ 。 Ｃ时会对钠离子分析仪测量值产生较大的影响。 措施『 【 ２ １ 李志成， 王应高． 在线氢电导率表测量值与离子交换柱 附 通常情 况下 ， 钠离 子分析 仪采用 了不 同的温 度补偿措 施对 电位 加误差 关系的研 究［ Ｊ ］ ． 热 力发 电， ２ Ｏ ｌ １ （ ３ ） ： ２ ｏ － ２ ３ ． 温度和能斯特温度进行补偿， 但是却无法对容易温度系数进行 ［ ３ 】 王涛 英， 徐 军锋， 郭 包 生等． ６ ０ ０ Ｍ Ｗ 汽 轮机在 首 次大修 中 补偿 ， 它受溶液 中 Ｎ ａ 活 度的影响较大 。 的积盐检查［ Ｊ ］ ． 华北 电力技术 ， ２ ｏ ｏ ９ ， 增 刊（ Ｉ ） ． ２ ． ３流速对测量值 的影响 我厂水蒸气的导 电率一般都小于 １ ０ ｕ Ｓ ／ ｃ ｍ， 我们可以将其 看成绝缘体。由于水蒸气是绝缘的， 无法将产生的静电荷快速
同的溶液接触的地方， 二个液面内外侧的离子扩散速率不同形 成一定的电位差。火电厂中汽水中的水质比较纯， 其离子强度 跟电极中溶液的离子强度存在的差别较大。
３ 针对以上 的分析采取的具体解决策略
３ ． １ ｐ Ｈ值的调节 为 了降低ｐ Ｈ对钠离子分析仪测量结果的影响， 我厂采用 ａ ｎ －异丙胺处理方法 ， 将其汽水系统水样的 ｐ Ｈ调节到 ９ ． ０ 以 上。但是在实际应用过程中， 加入过量的碱化剂会导致 Ｎ Ｈ “ 对 测量结果的影响。 碱化剂加药不足将导致Ｈ ＋ 对测量结果的干 扰， 因此 ， 将通过碱化剂加药系统将测量介质的 ｐ Ｈ值控制在 １ ０ ． ５ － １ １ ． ． ０ 之间（ 相对误差＜ ３ ％） ， 从而最大限度降低干扰离子对 在线钠离子分析仪测量结果准确性的影响。
在线钠离子分析仪操作手册
2.1 系统描述
应用
钠离子测量主要用于高纯水质量控制，如监测混床失效、凝汽器泄露 和防止汽轮机腐蚀。
测量原理
采用钠离子敏感玻璃电极。
当测量值低于1 ppb时需要特殊材质的玻璃作为钠敏感电极。
通过加入碱化试剂的方法可消除铵和H+对测量的影响。测量值低于 0.1 ppb时pH 至少要调节到10.5。最好选用二异丙氨作为碱化试剂， 也可用氨水代替。
Safety Instructions Safety Instructions
AMI Sodium P – 操作手册
本手册详细描述AMI Sodium P钠表的设置、操作和维护。
1. 安全指导
警告
标识
以下是相关的全标识: 警告 此标识表示可能会对操作人员造成人身伤害，如：
电击
提示标识 提示
提示标识表示可能会对仪表造成损坏，出现误操作或测量值不正 常。
现场需满足下面要求:
进水: SERTO连接外径为 6 mm的管子。 排水: 1/2” 软管，无压排放。
11
AMI Sodium P
Installation
3.2 装箱单
整块仪表包括流通池和溢流杯安装在一个不锈钢面板上。 钠电极、参比电极、温度电极、气泡探测器、pH电极。 2 个1L 的校准瓶。 EPDM试剂瓶密封圈和FEP管子。 空气过滤器。 100 ml参比电极填冲液。 100 ml 钠标准液1000 ppm。 100 ml活化液（液体和粉末）。 GL45 试剂瓶盖。 进水管6x4 mm, 3 m，排水管20x15 mm, 2 m。
3
AMI Sodium P
Safety Instructions 警告 为了使仪表能够安全正常的安装运行，除了详细阅读手册外还需 了解材质安全信息(MSDS)。 z 钠电极活化液 (粉末 + 液体), z 钠校准液, z 参比电极电解液 z 碱化试剂(如二异丙氨)
自动控制钠离子交换器技术条件标准
自动控制钠离子交换器技术条件标准全文共四篇示例，供读者参考第一篇示例：自动控制钠离子交换器技术条件标准钠离子交换器是一种常用的水处理设备，用于去除水中的钠离子和其他有害物质，保证水质的纯净和安全。
为了确保钠离子交换器的正常运行效果，需要严格遵守一定的技术条件标准，以保证设备的稳定性和可靠性。
本文将重点讨论自动控制钠离子交换器的技术条件标准。
一、设备选择在选择自动控制钠离子交换器时，需要考虑以下几个因素：1. 设备规格：根据水处理设备的规模和处理需求，确定合适的设备规格，确保交换器能够满足水处理的需求。
2. 设备品牌：选择知名品牌的钠离子交换器，保证质量可靠，售后服务完善。
3. 设备功能：根据实际需要选择具有自动控制功能的钠离子交换器，能够更好地控制设备运行效果。
二、技术条件标准1. 进水质量要求：进水PH值在6.5-8.5之间，硬度不高于250mg/L，铁离子不高于0.3mg/L，锰离子不高于0.1mg/L，有机物含量不高于5mg/L，氯离子不高于50mg/L。
2. 水处理效率要求：钠离子交换器的去除率应达到90%以上，确保处理后的水质符合相关标准。
4. 设备清洗要求：钠离子交换器应定期进行清洗维护，每隔一定时间更换树脂，以保证设备的正常运行和寿命。
5. 设备操作要求：操作人员应熟悉设备的操作流程和技术参数，严格按照操作要求进行操作，防止设备损坏或运行异常。
6. 安全防护要求：设备应具备完善的安全防护装置，确保操作人员的安全，防止意外发生。
三、设备维护保养2. 树脂更换：根据设备使用情况和水质情况，及时更换树脂，以保证设备的去除效果。
3. 设备检查：定期对设备进行检查维护，及时发现问题并解决，确保设备的稳定性和可靠性。
4. 运行记录：对设备的运行情况进行记录，及时发现问题并解决，避免出现设备故障。
通过以上的技术条件标准和设备维护保养，可以保证自动控制钠离子交换器的正常运行效果，提高设备的使用寿命和处理效率，保证水质的纯净和安全。
钠度计的测定原理
钠度计的测定原理
钠度计是一种用于测定水中钠离子浓度的仪器。
它的测定原理基于钠离子与光的相互作用，利用光的吸收和散射来测定钠离子的浓度。
钠度计的工作原理是利用钠离子对光的吸收和散射来测定其浓度。
当钠离子存在于水中时，它们会吸收特定波长的光线，这个波长通常是589.3纳米。
当光线通过水样时，如果其中含有钠离子，那么这些钠离子会吸收光线，使得光线的强度减弱。
因此，测量光线的强度可以得出水中钠离子的浓度。
钠度计的测量过程是通过光源、滤光片、样品池、检测器和计算机等组成的。
首先，光源会发出一束特定波长的光线，然后通过滤光片，只有特定波长的光线能够通过。
接着，这束光线会通过样品池，样品池中的水样会吸收一部分光线，使得光线的强度减弱。
最后，检测器会测量光线的强度，并将数据传输到计算机中进行处理，得出水中钠离子的浓度。
钠度计的优点是测量精度高、操作简单、快速、可靠。
它可以广泛应用于水处理、环境监测、食品加工等领域。
但是，钠度计也存在一些缺点，比如只能测量钠离子的浓度，不能测量其他离子的浓度，而且需要定期校准和维护。
钠度计是一种基于光的测量技术，利用钠离子对光的吸收和散射来测定其浓度。
它具有测量精度高、操作简单、快速、可靠等优点，
可以广泛应用于水处理、环境监测、食品加工等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：钠离子水质在线自动分析仪
产品型号：Na—8000
典型应用：
电厂补给水、锅炉水、凝结水、炉水
仪器特点：
先进的自诊断、报警系统，当样品突然中断时，有报警信号；
多路分析过程中一路样品断水不影响其他路样品的正常分析；
每个样品分析都进行自动调整零点，扣除干扰；
光学可调定量装置，通过取样量的调整可适应不同浓度的水样测量；
非接触式注射泵试剂传输系统，试剂消耗量低，维护量少；
可编程的自动校准方式；
用户可选择预制试剂或半成品固体试剂，预制试剂成批制备，保证了试剂质量的均匀和稳定，半成品固体试剂保质时间长，用户用时自行配置；
技术指标：
测量范围0-2000ppb；
检出限小于1.0ppb；
精确度±1.0ppb或读数的±5.0%，取大者；
响应时间15分钟；
水样通道1—4路可选；
环境温度10-45℃（一般室内安装）；
样品流量100-300ml/min；
数据传输多路4-20mA，量程可设，或采用RS232串口；
电源要求230VAC,50Hz；
机械尺寸550mm X760mm X340mm；
净重30kg；
安装方式可壁挂，可嵌入系统机柜，也可独立落地式安装。
