激光打标机讲解
激光内雕
_立德激光
激光打标机
激光内雕
半导体端面泵绿激光打标机 LD-MK-G3005绿激光打标机
激光内雕
ห้องสมุดไป่ตู้
LD-MK-G3005绿激光打标机， 波长为532nm绿激光输出，聚焦后光斑直径 更小，能量更集中，电光转换效率高，光束质量好。整机防护好，打标控制 方便。设备更适用于玻璃制品的表面雕刻，如手机屏、LCD屏、光学器件（ 如光学镜片等）、汽车玻璃等。同时可适用于绝大多数金属和非金属材料的 表面加工或镀层薄膜的加工，如五金、陶瓷、眼镜钟表、PC、电子器件、各 类仪表、PCB板和控制面板、铭牌展板、塑料等。与同类产品相比具有相当 高的性价比。 适用材料和行业应用：该设备适用于标记多种金属多种非金属材料的打标 技术指标： 最大激光功率：5W 激光波长：532nm 光束质量M2：＜1.5 激光重复频率：≤50kHz 标准内雕刻范围：100mm×100mm （静态） 内雕刻深度：≤0.1mm 内雕刻线速：8m/min@3个字高3mm单线体 ； 最小字符：2mm 重复精度：±0.001mm 整机功率：1KW 电力需求：220V/单相/50Hz/10A 主机系统尺寸：1135 mm X635 mm X1310 mm 冷却系统尺寸： 670 mm X300 mm X475 mm
激光内雕
应用图片
激光内雕
激光内雕
武汉立德激光有限公司，武汉·中国光谷的高新技术企业，专业从事 激光应用成套设备和激光加工工艺的研究、开发和生产。主要产品 有：飞行绿光激光内雕打标机、CO2激光飞行打标机、光纤激光打 码机、激光内雕标记多功能机、绿光激光打标机、、半导体端面泵 浦激光打标机、半导体侧面泵浦激光打标机、专用激光打标机、光 纤激光打码机，激光内雕机、半导体端面泵浦标记机技术达到国际 领先水平。提供激光打码防伪防窜货物流管理电话网络信息查询系 统集成方案提供及实施。我公司系列产品目前已出口欧、美等三十 多个国家和地区,在中国国内也占有一定的市场份额。 • 武汉立德激光有限公司研发实力雄厚，拥有多项发明专利及实 用新型专利。在酒瓶内雕防伪代码及物流编码的方法已注册发明专 利。拥有一批高新技术人才和实力雄厚的激光专家队伍，并与中国 的激光科研院所以及欧美的激光公司保持密切合作，开发生产适应 市场需求的先进激光设备。坚持以市场为导向，注重应用行业特性 ，以严谨科学的态度，合理、灵活地把握住了传统工业技术与现代 高新技术的融合，务实地进行了先进技术向生产力地转化过程
激光内雕
分类
按照激光器不同分 激光打标机按照激光器不同可分为：CO2激光 打标机，半导体激光打标机，YAG激光打标机，光 纤激光打标机。按照激光可见度不同分为：紫外激 光打标机（不可见）、绿激光打标机（可见激光） 、红外激光打标机（不可见激光）、 按照激光波长分类 激光打标机按照激光波长不同可分为;532nm 激光打标机，808nm激光打标机，1064nm激光打 标机，10.64nm激光打标机，266nm激光打标机。 322nm激光打标机。 就目前国内市场而言半 导体激光打标机的市场占有量最多。半导体DP激光 打标机体积小、免维护、使用简单、应用广泛等特 点。激光打标机又称“镭射雕刻机”，在农机制造 中“镭射雕刻机”的作用也非常之大。
立德激光
激光打标机可雕刻金属及多种非金属 材料。更适合应用于一些要求更精细 、精度更高的场合。应用于电子元器 件、集成电路（IC）、电工电器、手 机通讯、五金制品、工具配件、精密 器械、眼镜钟表、首饰饰品、汽车配 件、塑胶按键、建材、PVC管材。 但 是由于成本较高，近年来在针对一些 金属或非金属零件的标记领域，激光 打标机逐渐被气动打标机所取代

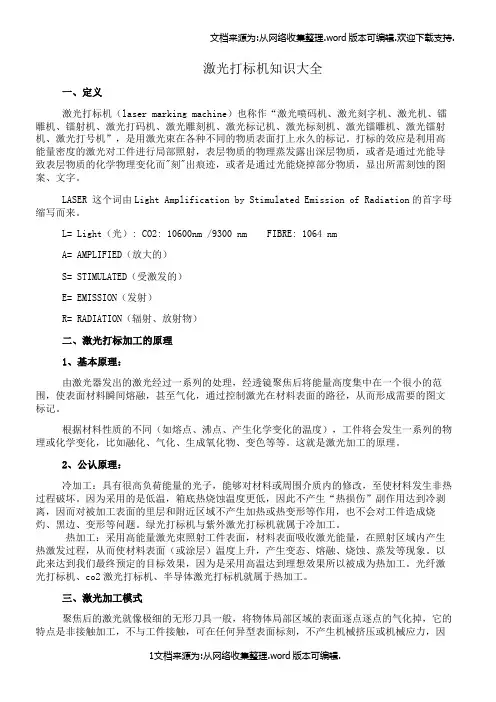

激光打标机知识大全
激光打标机知识大全一、定义激光打标机（laser marking machine）也称作“激光喷码机、激光刻字机、激光机、镭雕机、镭射机、激光打码机、激光雕刻机、激光标记机、激光标刻机、激光镭雕机、激光镭射机、激光打号机”，是用激光束在各种不同的物质表面打上永久的标记。
打标的效应是利用高能量密度的激光对工件进行局部照射，表层物质的物理蒸发露出深层物质，或者是通过光能导致表层物质的化学物理变化而"刻"出痕迹，或者是通过光能烧掉部分物质，显出所需刻蚀的图案、文字。
LASER 这个词由Light Amplification by Stimulated Emission of Radiation的首字母缩写而来。
L= Light（光）: CO2: 10600nm /9300 nm FIBRE: 1064 nmA= AMPLIFIED（放大的）S= STIMULATED（受激发的）E= EMISSION（发射）R= RADIATION（辐射、放射物）二、激光打标加工的原理1、基本原理：由激光器发出的激光经过一系列的处理，经透镜聚焦后将能量高度集中在一个很小的范围，使表面材料瞬间熔融，甚至气化，通过控制激光在材料表面的路径，从而形成需要的图文标记。
根据材料性质的不同（如熔点、沸点、产生化学变化的温度），工件将会发生一系列的物理或化学变化，比如融化、气化、生成氧化物、变色等等。
这就是激光加工的原理。
2、公认原理：冷加工：具有很高负荷能量的光子，能够对材料或周围介质内的修改，至使材料发生非热过程破坏。
因为采用的是低温，箱底热烧蚀温度更低，因此不产生“热损伤”副作用达到冷剥离，因而对被加工表面的里层和附近区域不产生加热或热变形等作用，也不会对工件造成烧灼、黑边、变形等问题。
绿光打标机与紫外激光打标机就属于冷加工。
热加工：采用高能量激光束照射工件表面，材料表面吸收激光能量，在照射区域内产生热激发过程，从而使材料表面（或涂层）温度上升，产生变态、熔融、烧蚀、蒸发等现象。
激光打标机基本原理讲解
激光打标机基本原理讲解
首先，激光系统产生高能量的激光束。
激光光源通常采用半导体激光器或固体激光器。
激活激光器后，通过光学透镜系统对激光束进行聚焦，使光束得到高度集中。
然后，聚焦后的激光束经过一组振镜进行方向调节。
振镜系统由一个或多个反射镜组成，它们围绕不同的轴旋转，可以改变激光束的方向。
通过控制振镜的转动，激光束可以在二维平面内任意位置进行定位。
接下来，激光束经过扫描镜系统。
扫描镜由一个或多个高速旋转的镜片组成，通过控制镜片的旋转速度和角度，使激光束在二维平面内进行快速扫描，从而实现激光打标。
最后，激光束通过透镜系统进行调焦，使激光束的能量在被打标物体上聚焦，产生高能量密度的光斑。
当激光束作用在材料表面时，由于激光束的高能量密度，材料会出现蒸发、氧化、碳化、脱色等反应，从而在材料表面形成相应的标记。
除了上述基本原理外，激光打标机还需要辅助设备进行工作。
辅助设备包括电脑控制系统、激光功率调节系统、气体供给系统等。
电脑控制系统用于控制激光打标机的操作，可以实现各种标记图案的设计和设置。
激光功率调节系统用于调节激光束的能量，以适应不同材料的需求。
气体供给系统则提供所需的气体，如辅助气体、冷却气体，以保证激光打标机的正常运行。
综上所述，激光打标机的工作原理主要包括激光束的产生和聚焦、激光束的定位和扫描、激光束的聚焦和打标。
通过精确的控制和调节，激光束可以在材料表面进行高速和高精度的打标，实现各种标记需求。

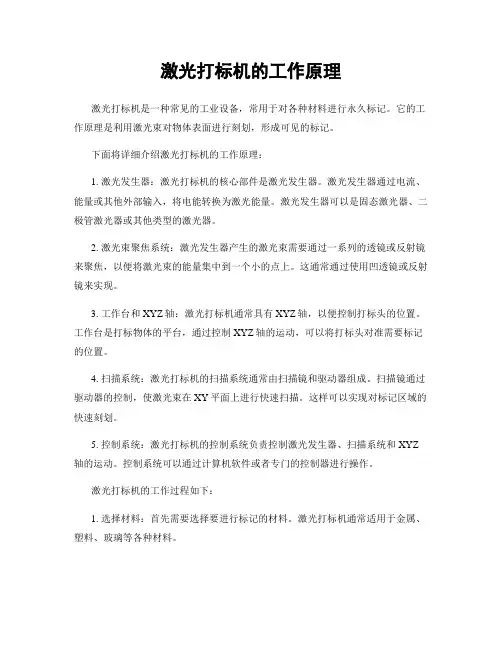

激光打标机的工作原理
激光打标机的工作原理激光打标机是一种常见的工业设备，常用于对各种材料进行永久标记。
它的工作原理是利用激光束对物体表面进行刻划，形成可见的标记。
下面将详细介绍激光打标机的工作原理：1. 激光发生器：激光打标机的核心部件是激光发生器。
激光发生器通过电流、能量或其他外部输入，将电能转换为激光能量。
激光发生器可以是固态激光器、二极管激光器或其他类型的激光器。
2. 激光束聚焦系统：激光发生器产生的激光束需要通过一系列的透镜或反射镜来聚焦，以便将激光束的能量集中到一个小的点上。
这通常通过使用凹透镜或反射镜来实现。
3. 工作台和XYZ轴：激光打标机通常具有XYZ轴，以便控制打标头的位置。
工作台是打标物体的平台，通过控制XYZ轴的运动，可以将打标头对准需要标记的位置。
4. 扫描系统：激光打标机的扫描系统通常由扫描镜和驱动器组成。
扫描镜通过驱动器的控制，使激光束在XY平面上进行快速扫描。
这样可以实现对标记区域的快速刻划。
5. 控制系统：激光打标机的控制系统负责控制激光发生器、扫描系统和XYZ 轴的运动。
控制系统可以通过计算机软件或者专门的控制器进行操作。
激光打标机的工作过程如下：1. 选择材料：首先需要选择要进行标记的材料。
激光打标机通常适用于金属、塑料、玻璃等各种材料。
2. 设定参数：根据材料的特性，需要设定适合的激光功率、激光频率和扫描速度等参数。
这些参数的设置会影响标记的效果和速度。
3. 材料准备：将需要标记的材料放置在工作台上，并通过调整XYZ轴的位置，将标记区域对准激光打标机的焦点。
4. 开始标记：启动激光打标机的控制系统，使其按照预设的参数和轨迹进行打标。
激光发生器产生的激光束经由聚焦系统集中在一个小点上，然后通过扫描系统控制激光束在标记区域上扫描。
5. 完成标记：当激光束在标记区域上扫描结束后，标记完成。
此时，可以关闭激光打标机，取出标记好的材料。
激光打标机的工作原理使其成为现代工业生产中的重要工具。
激光打标机工作原理解析
激光打标机工作原理解析激光打标技术是一种利用激光束对物体进行标记和雕刻的先进技术。
激光打标机通过将高能量密度的激光束聚焦到一点上，使物体表面受热，从而在表面上产生永久性的标记。
本文将对激光打标机的工作原理进行详细解析。
一、激光发生器激光打标机的核心部件是激光发生器，它产生高能量的激光束。
激光发生器通常采用固态激光器，如二极管泵浦固体激光器。
该类型的激光器通过电流激发二极管晶体产生激光。
激光的发射波长根据不同的应用需求而定，常用的波长有红光、绿光和紫光等。
二、激光束聚焦系统激光发生器产生的激光束需要被聚焦到一个细点上，以实现精细的打标效果。
激光束聚焦系统通常由两个主要部分组成：聚焦镜和扫描镜。
聚焦镜通过改变光线的折射和反射角度，将激光束聚焦到一个极小的点上。
扫描镜则用于控制激光束在工件表面的运动轨迹。
三、控制系统激光打标机的控制系统通过计算机控制激光束的开关、功率和运动轨迹等参数。
用户可以通过计算机软件进行图像设计和编辑，并将设计好的图像传输到打标机控制系统。
控制系统会根据图像的信息，控制激光发生器和扫描镜的运动，实现对物体的打标。
四、工作原理激光打标机的工作原理是利用激光束与物体表面的相互作用。
当激光束聚焦到物体表面时，激光的能量被吸收，使物体表面的温度升高。
材料受热后，发生蒸发、气化或者颜色变化等反应，从而在物体表面形成永久性的标记。
可以利用这个原理对不同材料进行打标和雕刻，包括金属、塑料、陶瓷、玻璃等。
不同材料对激光的吸收程度和反应方式各不相同，因此需要根据物体的性质和要求进行合适的调整。
五、应用领域激光打标技术在各个行业都有广泛的应用。
在电子制造业中，它可以用于打标电子元件的型号和序列号，以及进行电路板的刻蚀和雕刻。
在汽车制造业中，激光打标技术可以用于零部件的标记和追踪。
在医疗器械和食品包装等领域，激光打标技术可以实现产品的防伪标识和二维码的标记。
六、总结激光打标技术凭借其高精度、高效率和永久性的标记效果，成为现代工业生产中不可或缺的工具之一。
激光打标机工作原理解析
激光打标机工作原理解析激光打标技术是一种高精度、高速、非接触式的标记方法，广泛应用于工业生产领域。
本文将对激光打标机的工作原理进行详细解析。
一、激光打标机的组成激光打标机主要由激光器、光束传输系统、控制系统和加工工作台等组成。
1. 激光器：激光打标机所使用的激光器通常是固态激光器或二氧化碳激光器。
激光器通过电流激发激光介质产生激光。
2. 光束传输系统：光束传输系统负责将激光束从激光器传输至加工工件表面。
光束传输系统通常由镜片和反射镜组成，通过调整镜片位置和角度来控制激光束的聚焦和定位。
3. 控制系统：控制系统是激光打标机的核心部分，负责控制激光器的开关和激光束的运动。
通过计算机控制，可以实现激光束的定位、移动和打标参数的设定。
4. 加工工作台：加工工作台是激光打标机的工作平台，用于放置需要进行打标加工的工件。
二、激光打标机的工作原理激光打标机的工作原理可以简单分为光学显影和热作用两个过程。
1. 光学显影：当激光器产生的激光束通过光束传输系统聚焦至工件表面时，激光束能量会被工件表面的材料吸收或反射。
对于被吸收的能量，会引起工件表面物质的原子或分子激发，产生光致发光或光致发色效应。
这一过程形成的标记是通过物质表面颜色变化或发光来实现的。
2. 热作用：当激光束在工件表面产生吸收和热效应时，激光能量会使工件表面材料快速升温，超过材料的热稳定性极限，导致局部区域发生氧化、融化、汽化等物理或化学变化。
这一过程形成的标记是通过物质表面产生的纹理、凹凸或气孔来实现的。
三、激光打标机的应用激光打标机具有高精度、高速、非接触式的特点，广泛应用于各个行业。
1. 制造业：激光打标机可用于金属、塑料、陶瓷等材料的打标、刻蚀和雕刻，常用于产品标识、防伪标记和零件标记等。
2. 电子工业：激光打标机可在集成电路、电子元器件等微小尺寸的物体表面进行高精度的标记，广泛应用于电子产品的生产流程中。
3. 医疗领域：激光打标机可在医疗器械、药品包装以及人体皮肤等材料上进行标记，用于追溯、防伪和治疗等方面。

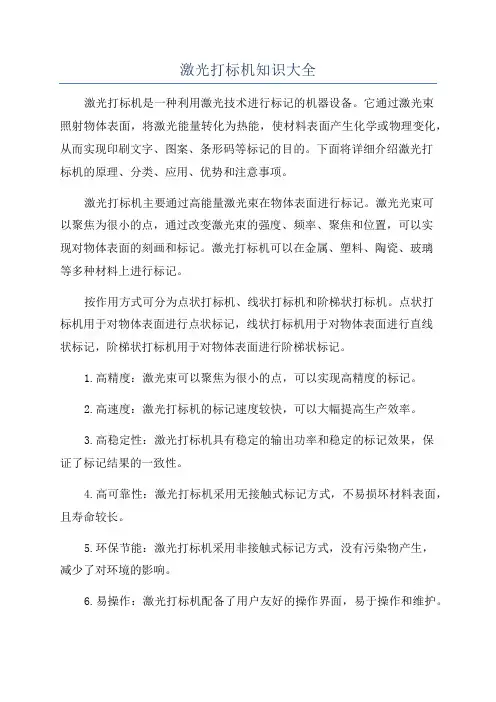

激光打标机知识大全
激光打标机知识大全激光打标机是一种利用激光技术进行标记的机器设备。
它通过激光束照射物体表面，将激光能量转化为热能，使材料表面产生化学或物理变化，从而实现印刷文字、图案、条形码等标记的目的。
下面将详细介绍激光打标机的原理、分类、应用、优势和注意事项。
激光打标机主要通过高能量激光束在物体表面进行标记。
激光光束可以聚焦为很小的点，通过改变激光束的强度、频率、聚焦和位置，可以实现对物体表面的刻画和标记。
激光打标机可以在金属、塑料、陶瓷、玻璃等多种材料上进行标记。
按作用方式可分为点状打标机、线状打标机和阶梯状打标机。
点状打标机用于对物体表面进行点状标记，线状打标机用于对物体表面进行直线状标记，阶梯状打标机用于对物体表面进行阶梯状标记。
1.高精度：激光束可以聚焦为很小的点，可以实现高精度的标记。
2.高速度：激光打标机的标记速度较快，可以大幅提高生产效率。
3.高稳定性：激光打标机具有稳定的输出功率和稳定的标记效果，保证了标记结果的一致性。
4.高可靠性：激光打标机采用无接触式标记方式，不易损坏材料表面，且寿命较长。
5.环保节能：激光打标机采用非接触式标记方式，没有污染物产生，减少了对环境的影响。
6.易操作：激光打标机配备了用户友好的操作界面，易于操作和维护。
1.安全防护：激光打标机工作时，应做好激光防护，避免激光对人眼和皮肤的伤害。
2.材料选择：不同材料的激光打标效果可能会有所不同，应根据材料的特性选择适合的激光打标机。
3.操作维护：定期对激光打标机进行检查和维护，确保设备的正常运行。
4.培训操作人员：对操作激光打标机的人员进行专业培训，确保安全和正确操作。
总结：。
激光打标机操作说明讲解
激光打标机操作说明
二维码生成步骤：依次先打开机器背后电源，开启激光,开启电脑;准备制作二维码：1•首先打开电脑桌面标刻软件，先点击电脑打标页面左侧
《FI》处，然后在打标页面点击，即在页面处生成《ETXT》或二维码内容样子的内容；
2.在页面左侧字体选择处选择字体为《条形码字体-30》,再
在字体下方字体形状内容中选择《QRCDOE》样式的字体内容后，点击《应用》键完成字体选择步骤
3.如果打在黑色产品上二维码图形需要有个二维码图形（反
转过程:继续点击页面左侧条形码标识形状处，在跳出的页面中对《反转》2字打钩进行勾选，然后再在该页面下方《空白》字样的下面尺寸部分处显示出的尺寸数据修改，尺寸内容处4个尺寸统一修改为1;修改完成后点击《确定》字样处完成修改；
4•用鼠标勾选二维码图形后在页面左侧《ETXT》字样处，
填写或修改二维码里面的文字内容，内容填写完成后，点击《应用》字体，确认完成内容填写
5•图形填充步骤：点击页面顶部的《H》字体处，打开填充
页面，需勾选的内容在电脑桌面有保存原则上内容不需修改，直接点击页面上确定键完成修改，填充步骤完成；如果需对图形大小进行修改的话，需要再次重复填充操作方
才完成填充；
6•点击电脑键盘上F1键用红光确定二维码标刻在产品上的
，按键盘位置，然后将打标机镜头调整到二维码清晰度最佳状态的相应高度
ESC键退出红光，继续按F2键进行标刻；生产开始；
7•生产结束后依次先关闭电脑，后关闭激光，最后关闭电源；
编制:罗建湖审核：罗建湖
2017.03.15
七彩汽配。
激光打标机的使用方法
激光打标机的使用方法激光打标机是一种使用激光技术进行标记的设备，它可以在各种材料表面进行高精度、高效率的打标操作。
本文将详细介绍激光打标机的使用方法。
一、激光打标机的工作原理激光打标机利用激光束对材料进行刻印，其工作原理是通过激光器将电能转换为激光能量，然后通过光学系统将激光束聚焦成极细的光点，使其具备足够的能量密度，从而在材料表面产生化学或物理的永久性变化，形成标记。
二、准备工作在使用激光打标机之前，需要进行一些准备工作：1. 确保激光打标机的供电和冷却系统正常工作。
2. 清洁工作台和标记材料，确保表面平整、干净。
3. 根据需要选择合适的标记参数和图案，提前进行设置。
三、调整焦距和对准1. 根据标记材料的不同，调整激光打标机的焦距，以保证激光束能够准确聚焦在材料表面上。
2. 使用刻度尺或测量工具，对准需要打标的位置。
四、设置参数1. 选择适当的激光功率和频率，根据材料的特性进行调整。
2. 设置激光打标机的运动速度和加速度，以确保标记的质量和效率。
五、进行打标操作1. 将需要打标的材料放置在工作台上，并固定好，确保不会发生移动或晃动。
2. 打开激光打标机的电源开关，启动冷却系统。
3. 根据设定的参数，启动打标程序，激光打标机会自动进行标记操作。
4. 在打标过程中，注意观察标记质量，如有问题及时停止并调整参数。
六、清理和维护1. 在使用完毕后，关闭激光打标机的电源开关。
2. 清理工作台和激光打标机的镜片，确保无灰尘或杂物。
3. 定期检查和维护激光打标机的光路系统和冷却系统，确保其正常工作。
总结：激光打标机是一种非常灵活和高效的标记设备，广泛应用于各个行业。
使用激光打标机需要注意操作规范和安全事项，以确保工作效果和人身安全。
希望本文对您了解激光打标机的使用方法有所帮助。
激光打标机产品知识介绍课件
冷却系统负责将激光器 产生的热量带走，以保 持激光器的稳定性和寿
命。
03 产品性能特点
高精度打标
激光打标机具有高精度的打标能 力，可以在各种材料表面进行精 细的打标，如金属、非金属、塑
料等。
高精度打标可以产生高清晰度的 标记，适用于对标记质量要求高
的应用场景。
激光打标机的打标精度和速度可 以进行调整，以满足不同应用场
设备异常噪音
可能是设备内部部件松动或损坏导致，需要 拆开设备进行检查和维修。
THANKS FOR WATCHING
感谢您的观看
02 产品技术原理
激光技术基础
激光的起源与发展
激光最初是由爱因斯坦在20世纪初 提出的，经过几十年的发展，激光技 术已经广泛应用于各个领域，包括激 光打标。
激光的特性
激光具有高亮度、高方向性、高单色 性和高相干性等特性，这些特性使得 激光在打标过程中可以实现高精度、 高速度和高质量的标记效果。
激光打标机工作原理
详细描述
激光打标机在金属表面打标可以实现高精度的永久性标识，其特点是耐磨、抗腐 蚀，为金属制品提供了一种高质量、高可靠性的打标解决方案。
非金属表面打标案例
总结词
无损打标、环保、低成本、快速打标
详细描述
激光打标机在非金属表面打标可以实现无损打标，不会对材料本身造成任何损伤或改变其性能。同时，激光打标 是一种环保、低成本的打标方式，能够实现快速打标，提高生产效率。
绿光激光打标机
采用绿光激光器，具有可 见光、对人眼安全等特点 ，适合食品、医药等行业 打标。
激光打标机功率选择
50W-100W
适用于大部分金属材料打标，如 铝、钢等。
200W-300W
激光打标机原理与使用ppt课件
• 二维码：在程度和垂直方向的二维空间存 储信息的条形码，它是用某种特定的几何 图形按一定规律在平面〔二维方向上〕分 布的黑白相间的图形记录数据符号信息。
• 常用的码制有：Data Matrix， Maxi Code， Aztec， QR Code， Vericode， PDF417， Ultracode， Code 49， Code 16K 等。
• 2 YAG振镜激光标刻机：适用于各种金属、 金属氧化物、玻璃、塑料等，利用高速扫 描镜片可以在很短的时间完成图像扫描， 完成精巧的标志；设计合理，做工精细， 外观高档；可根据用户要求配置数控旋转 头、自动夹具、上下料消费线。
• 3 绿激光打标机、紫外激光打标机：主要用 于高端极精细IC等产品。价钱较高，产品 定制为主。
• 技术参数：
:
• 激光波长： 10.64μm • 激光反复频率： 20-100kHz • 规范雕刻范围：最小2.5mmX2.5mm，最大
500mm×500mm • 雕刻深度： ≤2mm 或≤8mm • 雕刻线速： ≤7000mm/s • 最小线宽： ≤ 0.0.5mm或≤ 0.15mm • 反复精度： ±0.001mm • 整机功率： 最小300W、最大4KW • 激光功率： 10W,30W: ,50W,100W
:
• 半导体端泵YAG激光打标机〔1064nm 〕、 光纤激光打标机〔1064nm〕、CO2激光打 标机〔10.64um〕。
• 三、任务原理 • 1 灯泵浦YAG激光打标机： 采用氪灯作为
能量源〔鼓励源〕，ND：YAG作为产生激 光的介质，发出特定波长可以促使任务物 质消费能级跃迁释放出激光，将激光能量 放大后就构成对资料加工的激光束。
:
• 六、一维码与二维码的区别比较
