结构施工图识读(房建施工实战)赵志刚筑龙教育
房建施工实战之结构图读图识图
赵志刚
本讲内容：
•一、结构设计说明•二、结构布置平面图 •三、构件详图
房屋建筑名词解释
结构各名称示意图
建筑施工图（建施图）：反映建筑物的规划位置、内外装修、构造及施工要求等。
有首页（图纸目录、设计总说明）、总平面图、平面图、立面图、剖面图和详图。
结构施工图 （结施图）：反映建筑物承重结构的布置、构件类型、材料、尺寸和构造作法等。
有结构设计说明、基础图、结构布置平面图和构件详图。
设备施工图 （设施图）：反映建筑物给水排水、采暖、通风、电器等设备的布
置和施工要求等。
有各设备的平面布置图、系统图和详图。
读图顺序：
1. 按目录顺序（一般按 "建施"- "结施"- "设施" 的 顺序排列) 通读一遍,对建筑物有一个概括了解.
2. 读图时,应先整体后局部,先文字说明后图样,先图样后尺寸等原则依次仔细阅读.
3. 读图时,应特别注意各类图纸的表达重点和它们之间的 内在联系.
总平面图指北针、风玫瑰
周边建筑物拟建建筑物49.50总平面图上室外标高注法3.000
平面图上注法 3.0006.0009.000多层标注时
如图2-61所示。
建筑总平面图的识读了解图名、比例
了解工程性质、用地范围、地形地貌和周围环境情况
了解建筑的朝向和风向 ，了解新建建筑的大概位置
结构图纸目录看图时首先看各类图纸总说明
结构设计总说明与建筑设计总说明至少先熟悉两遍对照是否有矛盾的地方
建筑施工图纸目录
先看图纸说明
然后看最底层平面图接着看首层和顶层平面图看立面图和剖面图
结构总说明会交代工程概况、钢筋型号、混凝土编号等内容
注意建筑面积、层数、建筑高度、结构形式、基础形式等基本信息
环境类别与混凝土保护
层厚度息息相关
注意地址条件如地面标
高
土层分部及参数结合勘察报告内容，是确定土方、降水及护坡施工的依据
这句话必须要注意
有抗浮要求就会有抗拔桩
规范有无过期，需审查
荷载值对于装修施工非常重要
施工组织设计中会用到
必须注意回填要求，是投标报价和实际施工依据
受力钢筋型
号心里有数
焊条型号必
须与所用钢
筋匹配
抗震钢筋各部位用钢筋
各部位混凝土强调度等级
特别注意抗渗
等级
二次结构用材料
抗震等级与钢筋锚固长度息息相关
保护层厚度是选择垫块的依据
选择钢筋接头施工方
式的依据
注意浇筑时间
垫层后浇带一般不做
后浇带做法
图纸目录
板预留孔洞加筋做法
注意洞口尺寸
注意钢筋锚
固长度
注意钢筋根数和锚固长度
主次梁箍筋
加密设置
加密箍筋
吊筋设置，注意角
度及锚固长度
注意钢筋位置及锚固长
度
错位梁注意锚固长
度
钢筋接头位置与
规范要求一致
注意架立筋设置
长度
起拱高度
梁上预留套
管加4筋
注意角度和
锚固长度
注意方洞与圆洞加筋区别
注意留洞位置
估计加密区加强筋锚固长度
问题？
通常设置竖向间距500锚固长度
注意过梁与主梁留洞加筋区别
箍筋加密根数
构造柱配筋
与设计沟通争取把构
造柱改成芯柱
竖向间距
必须留出装修做法
注意过梁长度
构件代号
定位是否齐全定位轴线
平面图上横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母（I、O、Z 除外)自下而上顺序编写表示1号轴线后附加的第一根轴线
试验桩与原桩配筋不同柱顶标高及甩筋长度。
土建工程师必备技能,建筑施工细部节点优秀做法集锦(房建施工实战)赵志刚筑龙教育
久保护墙的接触部位，采用 空铺法施工。2层卷材接槎部 位先甩出搭接长度300mm、 450mm，顶端临时用石灰砂 浆砌四皮砖固定。待结构墙 体做外防外贴卷材防水层时， 分层错槎接缝。
顶板变形缝防水 结构底板变形缝 处所用的中埋式 橡胶止水带用钢 筋卡具将其固定 在相应位置，变 形缝内贴聚苯板。
卷材防水层平面阴阳角 平面阴阳角附加层卷 材按上图所示形状的 下料和裁剪。附加层 卷材铺贴时，不要拉 紧，要自然松铺，无 皱折即可。
桩顶标高
100
素混凝土
桩顶标高若低于设计标高，先将桩顶修平、凿 毛、用比CFG桩桩身混凝土高一个强度等级的 素混凝土接桩至设计桩顶标高。一般桩顶保护 桩长不少于0.5m。
100
100
桩顶清平凿毛 用水冲洗干净
D
防水混凝土不得使用碱活性骨料；防 水混凝土可掺入一定数量的粉煤灰、 磨细矿渣粉、硅粉等
防水混凝土可根 据工程需要掺入 减水剂、膨胀剂、 密实剂、引气剂、 防水剂、复合型 外加剂、水泥渗 透结晶型防水材 料、钢纤维或合 成纤维等
填土分层虚铺厚度和压实遍数应符 合下表规定。当分段回填时，接缝 处每层应错开1m以上 冬期回填每层铺土厚度应比正常施工时减少20%～ 25%，其中冻土含量不得超过15%，其粒径不大于 150㎜，常温回填土粒径不大于50㎜。
压实 机具
平碾
分层厚度 h（㎜）
250～300
每层压 实遍数
6～8
④ ③ ② ①
卷材防水层三面阴角
三面阴角附加层卷材 按上图所示形状的下 料和裁剪。附加层卷 材铺贴时，不要拉紧， 要自然松铺，无皱折 即可。
外墙阳角防水
外墙防水基层必须平整、牢固， 表面尘土、砂层等杂物清扫干净， 且不得有凹凸不平、松动空鼓、 起砂、开裂等缺陷；表面的阳角 处，均应做成圆弧形或钝角，阳 角圆弧半径为50mm，阳角部位 加铺一层卷材加强层，加强层采 用聚酯毡胎体加厚的SBS防水卷材， 加强层过角线两层各不小于 250mm。
《建筑施工图识读与绘制》课件——项目七 结构平面图
市级共享型教学资源库
建筑工程图识读与绘制
7.2结构施工图常用符号
市级共享型教学资源库
本知识点内容
1.常用符号 2.常用钢筋符号 3.一般钢筋图例 4.钢筋的名称 5.保护层 6.钢筋的标注 7.钢筋混凝土构件图示方法
市级共享型教学资源库
1.常用构件代号
《建筑结构制图标准》（ GB/T 50105-2010 ）对结构 施工图的绘制有明确的规定，现将有关规定介绍如下：
6～50
6～50
市级共享型教学资源库
3.一般钢筋图例
简化画法
半圆钩 直弯钩
(a) 钢筋的弯钩
简化画法 (b) 钢箍的弯钩
市级共享型教学资源库
序号
说明
1
在平面图中配置双层钢筋时，底层钢筋弯钩
应向上或向左，顶层钢筋则向下或向右。
2
配双层钢筋的墙体，在配筋立面图中，远面
钢筋的弯钩应向上或向左，而近面钢筋则向
市级共享型教学资源库
市级共享型教学资源库
6.钢筋的标注
钢筋的直径、根数及相邻钢筋中心距在图样上一般采 用引出线方式标注，其标注形式有下面两种：
市级共享型教学资源库
① 标注钢筋的根数和直径 ② 标注钢筋的直径和相邻钢筋中心距
市级共享型教学资源库
7.钢筋混凝土构件图示方法
为了清楚地表明构件内部的钢筋，可假设混凝土为透明体， 这样构件中的钢筋在施工图中便可看见。钢筋在结构图中其长度 方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮 廓线用中实线绘制。
2.1.基础图的概念
2.基础平面图
基础图主要是表示建筑物在相对标高±0.000以下基础部 分的平面布置和详细构造的图样，一般包括基础平面布置图 与基础详图。

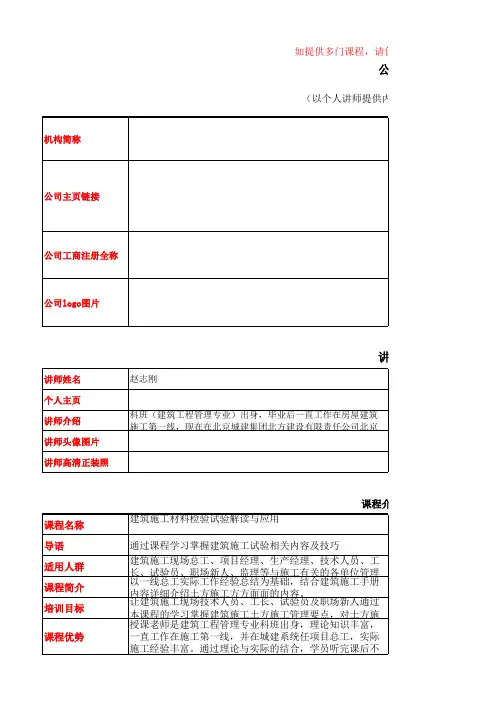

2、建筑施工手册解读与应用实战演练课程资料表格(合作机构或讲师填写)
如提供多门课程，请创建
公司（以个人讲师提供内容
讲师
课程介绍
请创建此sheet副本，分别填写
公司资料
供内容者，不需填公司资料）
不建议使用全称
不超过60个汉字
尺寸：225x75
讲师资料
可使用更周知的网名、绰号等
筑龙微博（作为讲师与学员的互动平台）
自我介绍不少于200字；参与项目；发表学术文章
尺寸：两寸免冠照片(或3:4照片)
高清正装照片，纯色背景（建议白色） 3——5张
程介绍基本资料
不多于22个汉字
结合市场现状、用户需求（什么样的用户需要此课程）写一段不少于200字的课程介绍。
不多于50个汉字（含标点符号）
不少于100个汉字，不超过350个汉字（含标点符号）
学员听完课之后所能掌握的技能及效果
结合自己自身情况（实践、行业权威等方面）；核心卖点，自己课程最大的特色，与现在市场上同类竞品有什么明显的差异。
（不少于3条）
课程结构（若无章节名称，则直接填写课时名称即可）
的课程介绍。
结构施工图识读(房建施工实战)
读图顺序： 1. 按目录顺序（一般按 "建施"- "结施"- "设施" 的 顺序排列) 通读一遍, 对建筑物有一个概括了解. 2. 读图时,应先整体后局部,先文字说明后图样,先图样后尺寸等原则依次 仔细阅读. 3. 读图时,应特别注意各类图纸的表达重点和它们之间的 内在联系.。有各设备的平面布置图、系统图和详图。 算法的基本结构和基本算法语句，并了解中国古代数学中的算法。在本教科书中，首先通过实例明确了算法的含义，然后结合具体算法介绍了算法的三种基本结构：顺序、 条件和循环，以及基本的算法语句，最后集中介绍了辗转相除法与更相减损术、秦九韶算法、排序、进位制等典型的几个算法问题，力求表现算法的思想，培养学生的算法 意识。2．现代社会是信息化的社会，人们面临形形色色的问题，把问题用数量化的形式表示，是利用数学工具解决问题的基础。对于数量化表示的问题，需要收集数据、 分析数据、解答问题。统计学是研究如何合理收集、整理、分析数据的学科，它可以为人们制定决策提供依据。本教科书主要介绍最基本的获取样本数据的方法，以及几种 从样本数据中提取信息的统计方法，其中包括用样本估计总体分布及数字特征和线性回归等内容。本教科书介绍的统计内容是在义务教育阶段有关抽样调查知识的基础上展 开的，侧重点放在了介绍获得高质量样本的方法、方便样本的缺点以及随机样本的简单性质上。教科书首先通过大量的日常生活中的统计数据，通过边框的问题和探究栏目 引导学生思考用样本估计总体的必要性，以及样本的代表性问题。为强化样本代表性的重要性，教科书通过一个著名的预测结果出错的案例，使学生体会抽样不是简单的从 总体中取出几个个体的问题，它关系到最后的统计分析结果是否可靠。然后，通过生动有趣的实例引进了随机样本的概念。通过实际问题情景引入系统抽样、分层抽样方法， 介绍了简单随机抽样方法。最后，通过探究的方式，引导学生总结三种随机抽样方法的优缺点。3．随机现象在日常生活中随处可见，概率是研究随机现象规律的学科，它 为人们认识客观世界提供了重要的思维模式和解决问题的模型，同时为统计学的发展提供了理论基础。因此，统计与概率的基础知识已经成为一个未来公民的必备常识。在 本模块中，学生将在义务教育阶段学习统计与概率的基础上，结合具体实例，学习概率的某些基本性质和简单的概率模型，加深对随机现象的理解，能通过实验、计算器 （机）模拟估计简单随机事件发生的概率。教科书首先通过具体实例给出了随机事件的定义，通过抛掷硬币的试验，观察正面朝上的次数和比例，引出了随机事件出现的频 数和频率的定义，并且利用计算机模拟掷硬币试验，给出试验结果的统计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率稳定在某个常数附近， 从而给出概率的统计定义。概率的意义是本章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验，引入古典概型，通过转盘游戏引入几何概型。 分别介绍了用计算器和计算机中的Excel软件产生（取整数值的）随机数的方法，以及利用随机模拟的方法估计随机事件的概率、估计圆周率的值、近似计算不规则图形的 面积等。教科书首先通过具体实例给出了随机事件的定义，通过抛掷硬币的试验，观察正面朝上的次数和比例，引出了随机事件出现的频数和频率的定义，并且利用计算机 模拟掷硬币试验，给出试验结果的统计表和直观的折线图，使学生观察到随着试验次数的增加，随机事件发生的频率稳定在某个常数附近，从而给出概率的统计定义。概率 的意义是本章的重点内容。教科书从几方面解释概率的意义，并通过掷硬币和掷骰子的试验，引入古典概型，通过转盘游戏引入几何概型。分别介绍了用计算器和计算机中 的Excel软件产生（取整数值的）随机数的方法，以及利用随机模拟的方法估计随机事件的概率、估计圆周率的值、近似计算不规则图形的面积等。砂浆：由胶凝材料、细 骨料和水按适当比例配制而成，是建筑工程用量大而广的一种材料。水泥：凡细磨材料，加入适量水后可制成塑性浆体, 既能在空气中硬化，又能在水中硬化，并能将砂、 石等材料牢固地胶结在一起的水硬性胶凝材料，通称水泥。水泥体积安定性：是指水泥在硬化过程中，体积变化是否均匀的性能，简称安定性。水泥安定性不良，会导致构 件产生膨胀性裂
中级工程师 建筑工程 3-第一章-结构施工图的识读(二)
第一章-结构施工图的识读（二）第三节结构施工图的识读3、有梁楼盖平法施工图的注写方式板平面注写主要包括板块集中标注和板支座原位标注两种方式。
为方便设计表达和施工识图，规定结构平面的坐标方向为：当两向轴网正交布置时，图面从左至右为X向，从下至上为Y 向；当轴网向心布置时，切向为X向，径向为Y向。
（1）板块集中标注板类型及代号为楼面板（LB）、屋面板（WB）、悬挑板（XB）。
贯通钢筋按板块的下部和上部分部注写，B代表下部，T代表上部。
（2）板支座原位标注的内容为板支座上部非贯通纵筋和悬挑板上部受力钢筋。
板支座上部非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。
两侧对称时可只注写一侧，两侧不对称时两侧均需要注写其伸出长度。
4、独立基础平法施工图的注写方式独立基础平法施工图有平面注写与截面注写两种表达方式。
普通独立基础的平面注写方式可分为集中标注和原位标注。
（1）集中标注包括基础形式和编号、截面竖向尺寸、配筋三项必注内容，以及基础底面标高（与基础底面基准标高不同时）和必要的文字注解两项选注内容。
5、剪力墙平法施工图的注写方式剪力墙不是一个独立的构件，而是由墙身、墙梁和墙柱共同组成的。
剪力墙构件的平面表达方式有列表注写和截面注写两种。
（1）剪力墙构件列表注写方式（代号+序号）①墙柱编号由墙柱类型代号和序号组成，其墙柱的类型有约束边缘构件（YBZ）、构造边缘构件（GBZ）、非边缘暗柱（AZ）和扶壁柱（FBZ）。
②墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中钢筋的排数注写在括号内，表达形式为Q××（×排）。
③墙梁编号由墙梁类型代号和序号组成，墙梁类型有连梁（LL）、暗梁（AL）和边框梁（BKL）三类。
6、现浇混凝土板式楼梯平法施工图的注写方式（1）平面注写方式平面注写方式，系在楼梯平面布置图上注写截面尺寸和配筋具体数值的方式来表达楼梯施工图。
结构施工图识读-课程标准
《结构施工图识读》课程标准（征求意见稿）1．课程定位与设计思路1．1课程定位《结构施工图识读》是建筑工程专业的核心基础课，专业必修课程。
正确识读混凝土结构平法施工图是学生必须掌握的基本技能之一，是建筑工程技术专业的学生在走向工作岗位之前的必修课。
它包括现浇混凝土结构平法施工图中的柱、剪力墙、梁、板和板式楼梯五个部分。
通过本课程的学习，要求学生能够掌握平法，并正确理解和识读平法施工图，培养学生的专业素养和职业能力，为学生将来作为一名合格的工程技术人员奠定良好的基础，毕业后尽快地适应建筑设计、施工和监理部门普遍应用平法的环境。
本课程与前修课程《建筑施工图识读与构造》《建筑材料与检测》课程相衔接，共同培养学生专业基础能力；与后续课程《建筑工程施工》《建筑施工组织设计》等课程相衔接，培养学生的专业素养和职业能力，为学生将来作为一名合格的工程技术人员奠定良好的基础。
1．2设计思路建筑工程技术专业主要的就业岗位是施工员、技术员、安全员等工程一线的技术人员，对结构施工图的识读有着非常重要的要求。
建筑工程土建项目从工程准备到竣工验收的全过程均需要平法施工图的识读，平法结构施工图的识读贯穿于建筑工程土建施工的全过程，掌握混凝土结构平法施工图识读是建筑工程技术专业从事职业工作必备的基本素质和能力。
本课程以培养学生结构工程图识读能力为目标，大量采用案例教学法，通过具体的工程案例分析教学，能使学生从微观到宏观、全过程全方位准确把握项目的脉络。
依托省级建筑类示范性实习实训基地，采用“教学做一体化”的教学模式，带领学生到建筑模型中去体验平法施工图的识读过程。
老师针对实际工程展开教学，培养学生的职业素养。
本课程的总学时为64学时，3学分。
2．课程目标2．1能力目标1）具有一定的学习能力，能快速的获取和接受所需知识，利用工具书获取帮助信息；2）具有一定的计划能力，能根据钢筋混凝土结构平法施工图进行钢筋翻样3）具有一定解决实际问题的能力，能发现钢筋施工中的问题，提出解决办法2．2知识目标通过本课程的学习，教会学生：1）根据图纸要求使用图集和选用构件的能力；2）阅读设计说明和技术要求的能力；3）独立基础、筏形基础平法施工图的识读能力及钢筋翻样能力；4）钢筋混凝土柱、梁、板、剪力墙平法施工的识读能力及钢筋翻样能力；5）钢筋混凝土楼梯平法施工图的识读能力2．3素质目标1）具有正确的情感态度：诚实守信，认真负责，在工作中保持积极向上的职业精神和学习态度；2）具有正确的价值判断能力，树立科学发展观，求真务实执行行业标准和法规，注重安全和劳动保护；3）培养学生的团队协作能力，根据工作任务合理分工，互相帮助、协作完成任务3．教学内容根据建筑工程技术专业对平法识图能力的要求，按照“必须、够用”的原则，本门课程主要选取了混凝土结构平法表示方法作为学习内容，按照工学结合的理念设计了以下教学内容，具体如下。
结构施工图识图讲座课件
常用构件代号用各构件名称的汉语 拼音的第一个字母表示，详见表1。
(2) 常用钢筋符号 钢筋按其强度和品种分成不同的等
级，并用不同的符号表示
(3) 一般钢筋图例 常用钢筋图例见表2。
(4) 钢筋的名称 配置在混凝土中的钢筋，按其作用和
位置可分为以下几种，如图1所示。 ① 受力筋 ② 箍筋 ③ 架立筋 ④ 分布筋 ⑤ 构造筋
• 坑底就是基础的底面，基坑边线就是放线 的灰线
• 防潮层是防止地下水对墙体侵蚀而铺设的 一层防潮材料，如图3。
图3 基础的组成
• 基础图主要是表示建筑物在相对标高 ±0.000以下基础结构的图纸，一般包括基
础平面图和基础详图。它是施工时在基地 上放灰线、开挖基槽、砌筑基础的依据。
.2.1.1 基础平面图的形成
不同的地基承载力，下面就有不同的基础。 对于每一种不同的基础，都要画出它的断面 图，并在基础平面图上用1—1、2—2、3— 3……剖切位置线表明该断面的位置。
• 基础断面形状的细部构造按正投影法绘 制
• 基础断面除钢筋混凝土材料外，其他材 料宜画出材料图例符号
• 钢筋混凝土独立基础除画出基础的断面 图外，有时还要画出基础的平面图，并 在平面图中采用局部剖面表达底板配筋， 如图6
整体设计方法简介
1 概述
结构施工图是表达房屋承重构件(如基 础、梁、板、柱及其他构件)的布置、形状、 大小、材料、构造及其相互关系的图样， 主要用来作为施工放线、开挖基槽、支模 板、绑扎钢筋、设置预埋件、浇捣混凝土 和安装梁、板、柱等构件及编制预算和施 工组织计划等的依据。
1.1 结构施工图的内容
• 外部尺寸只标注定位轴线的间距和总尺 寸。
• 内部尺寸应标注各道墙的厚度、柱的断 面尺寸和基础底面的宽度等。
结构施工图识读平法更新版
. 结构施工图及平法钢筋图识读结构施工图主要由结构平面图、结构剖面图组成，简称结施。
结构施工图包括基础(含桩基础）施工图，梁、板、柱、框架施工图，楼梯结构施工图等内容.一、基础施工图包括基础平面图和基础剖面图。
(一)条形砖基础平面图基础平面图要画出底层墙身剖面线、基础底边轮廓线、轴线尺寸、墙身厚度、基底宽度.另外，还要标注基础剖切线及编号。
条形砖基础平面图的形成及基础平面图，如下图所示。
（二)基础剖面图基础剖面图也叫基础详图。
基础剖面图应标注轴线编号，宽度、高度方向尺寸,室内外地面及基础垫层底面标高和材料强度等级。
二、钢筋砼结构施工图钢筋砼结构图包括模板图和配筋图.⑴模板图：表达砼结构的外形尺寸，是施工支模板的依据.⑵配筋图：表达砼结构内部钢筋的种类、数量、位置，供钢筋的制作和配置使用.构件配筋传统表示法――剖面详图法:沿构件受力筋方向和垂直受力筋方向分别进行剖切所绘制的剖面详图，且绘出钢筋从构件体内分离出的钢筋样式图。
在结构平面布置图中只能表达构件的平面位置和代号,不能表达内部配筋的情况。
【2007试题】施工图按作用划分为［]。
A、平面图B、立面图C、建筑施工图D、结构施工图E、详图三、平法施工图（一）平法建筑结构施工图平面整体设计方法,简称平法.就是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则,整体直接地表达在各类构件的结构平面布置图上，再与标准构造详图相配合，以简化设计。
（二）柱平法施工图在柱的结构平面布置图上，采用列表注写方式或截面注写方式.⒈截面注写方式:①在柱平面布置图上，分别在不同编号的柱中各选一截面，在其原位上以一定比例放大绘制柱截面配筋图②注写柱编号、截面尺寸b×h③角筋或全部纵筋④箍筋的级别、直径及加密区与非加密区的间距⑤标注柱截面与轴线关系。
⒉列表注写方式：①分别在同一编号的柱中选择一个截面标注几何参数代号②绘制箍筋类型图③在列表中注写柱号、柱段起止标高、几何尺寸b×h或直径D④在列表中注写柱的轴线定位尺寸b1、b2、h1、h2⑤当柱纵筋直径和各边根数相同时注写全部纵筋；否则注写角筋、b边和h边一侧的中部筋⑥注写箍筋类型号及肢数(m×n）、箍筋直径、间距；当为螺旋箍时前面加L底层柱下端加密区≥柱净高／3,二层及以上柱的上下端加密区≥柱长边尺寸≥柱净高／6≥500(四）梁平法施工图即在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值.1）钢筋的平法构造1、梁内纵筋伸入支座的锚固当hc－30≥LaE时：可采用直锚方式,且直锚长度应≥0。
土建工程师必备技能,房建施工全过程技术与质量管理(房建施工实战)赵志刚筑龙教育
地下室外墙模板拆除后 的止水螺杆处理
外墙止水螺杆割除后水泥砂 浆修补
自由端过长
人防门框安装
人防门安装
注意梁板模板起拱高度
柱子施工缝留置位 置提前确定
钢筋不断开
快易收口网
柱子模板支设按方案执行
柱子混凝土浇筑必须分 层
钢筋班组人数与木工班 组人数一般为1:3
板混凝土浇筑后表面扫 毛
成品保护要做好
基坑开挖，上部应有排水措施，防止地表 水流入坑内冲刷边坡，造成塌方和破坏基 土。基坑开挖，应进行测量定位、抄平放 线，定出开挖宽度，根据土质和水文情况 确定在四侧或两侧、直立或支护、放坡开 挖，坑底宽度应注意预留施工操作面。
场地边坡开挖应采取沿等高线自 上而下、分层、分段依次进行。 在边坡上采取多台阶同时进行开 挖时，上台阶应比下台阶开挖进 深不少于30m，以防塌方。
根据城市规划部门给定 的水准点位，依据土方 开挖图施测建筑工程基 坑开挖边线
撒灰线时要考虑工作面和放坡系数
在含水丰富的土层中开挖大面积基坑时， 明沟排水法难以排干大量的地下涌水，当 遇粉细砂层时，还会出现严重的翻浆、冒 泥、涌砂现象，不仅基坑无法挖深，还可 能造成大量水土流失、边坡失稳、地面塌 陷，
适用于降水深度3～10m、渗透系数 为20～200m/d的基坑中施工降水。 管井井点设备简单、排水量大、易 于维护、经济实用
如需降水深度较大，可采用深井 井点，适用于降水深度＞15m、 渗透系数为10～250m/d的基坑。 故称为“深井泵法”。
第一次土方开挖为桩基施工作准备（开挖应分 层、分段开挖，分层对称基坑进行支护）
超过设计桩顶标高的部分采用机械截除（个别 低于设计标高按设计要求接桩），截桩完成后 应保证同一基坑内桩顶标高一致（高于基垫层 顶5CM)，确保桩身无破损。
项目二：结构施工图识读(3)
d）梁的上部通长筋或架立筋。
所注规格与根数应根据结构受力要求及箍筋肢数等构造要求确定。
当同排纵筋中既有通长筋又有架立筋时，应采用加号“+”将两者相联，注写时须将梁角部纵筋写在加号的前面，架立筋写在加号后面的括号内。
当全部采用架立筋时，则将其全部写入括号内，因为架立筋与支座纵筋的搭接与纵筋之间的搭接长度是不同的。
如2 20+（2Φ12）常用于四肢箍时，2 20为梁角部通长筋，2Φ12为架立钢筋。
单跨非框架梁时的架立筋不必加括号。
当梁上部纵筋和下部纵筋均为通长筋，且多数跨相同时，可同时标注上部与下部通长筋的配筋值，用分号“；”将上部与下部通长筋隔开来，少数跨不同时，采用原位标注。
例如2 18；2 20表示上部配置2 18通长筋，下部配置2 20通长筋。
e）梁侧面纵向构造钢筋或受扭钢筋配置。
当梁腹板高度 450mm时，须配置纵向构造钢筋，所注规格与根数应符合规范规定。
此项注写以大写字母G打头，紧跟注写设置在梁两个侧面的总配筋值，且对称配置，如G4Φ12表示梁每侧各配置2Φ12纵向构造钢筋。
当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母N打头，紧跟注写配置在梁两个侧面的总配筋值，且对称配置并同时满足梁侧面纵向构造钢筋的间距要求而不重复配置。
如N4 14表示梁每侧各配置2 14受扭纵筋。
受扭纵筋应按受拉考虑锚固与搭接，而架立钢筋锚固与搭接长度可取15 。
f）梁顶面标高相对于该结构楼面标高的高差值，有高差时，将其写入括号内。
如（-0.100）表示梁面标高比该结构层标高低0.1m。
D）梁原位标注内容为梁支座上部纵筋、下部纵筋、附加箍筋或吊筋及对集中标注的原位修正信息等。
a）梁支座上部纵筋，指该部位含通长筋在内的所有纵筋，标注在梁上方该支座处。
当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。
当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相联，角部纵筋写在前面。
如6 22 4/2 表示上排为4 22，下排为2 22；2 22+2 18表示支座上部纵筋一排共4根，角筋为2 22，2 18置于中部。
