CISCO路由器接口的配置
Cisco路由器配置命令
C i s c o路由器配置命令Virtue carries wealth. On the morning of November 2, 2022关于Cisco的知识,可能好多人还不了解没有关系,这里主要分析了Cisco路由器配置命令,看完本文你肯定有不少收获,希望本文能教会你更多东西;Cisco路由器配置命令之模式转换命令用户模式----特权模式,使用命令"enable"特权模式----全局配置模式,使用命令"config t"全局配置模式----接口模式,使用命令"interface+接口类型+接口号"全局配置模式----线控模式,使用命令"line+接口类型+接口号"注:用户模式:查看初始化的信息.特权模式:查看所有信息、调试、保存配置信息全局模式：配置所有信息、针对整个路由器或交换机的所有接口接口模式：针对某一个接口的配置线控模式：对路由器进行控制的接口配置Cisco路由器配置命令之配置命令show running config 显示所有的配置show versin 显示版本号和寄存器值shut down 关闭接口no shutdown 打开接口ip add +ip地址配置IP地址secondary+IP地址为接口配置第二个IP地址show interface+接口类型+接口号查看接口管理性show controllers interface 查看接口是否有DCE电缆show history 查看历史记录show terminal 查看终端记录大小hostname+主机名配置路由器或交换机的标识config memory 修改保存在NVRAM中的启动配置exec timeout 0 0 设置控制台会话超时为0service password-encryptin 手工加密所有密码enable password +密码配置明文密码ena sec +密码配置密文密码line vty 0 4/15 进入telnet接口password +密码配置telnet密码line aux 0 进入AUX接口password +密码配置密码line con 0 进入CON接口password +密码配置密码bandwidth+数字配置带宽no ip address 删除已配置的IP地址show startup config 查看NVRAM中的配置信息copy run-config atartup config 保存信息到NVRAM write 保存信息到NVRAMerase startup-config 清除NVRAM中的配置信息show ip interface brief 查看接口的谪要信息banner motd +信息 + 配置路由器或交换机的描素信息description+信息配置接口听描素信息vlan database 进入VLAN数据库模式vlan +vlan号+ 名称创建VLANswitchport access vlan +vlan号为VLAN为配接口interface vlan +vlan号进入VLAN接口模式ip add +ip地址为VLAN配置管理IP地址vtp+service/tracsparent/client 配置SW的VTP工作模式vtp +domain+域名配置SW的VTP域名vtp +password +密码配置SW的密码switchport mode trunk 启用中继no vlan +vlan号删除VLANshow spamming-tree vlan +vlan号查看VLA怕生成树议Cisco路由器配置命令之路由器命令ip route+非直连网段+子网掩码+下一跳地址配置静态/默认路由show ip route 查看路由表show protocols 显示出所有的被动路由协议和接口上哪些协议被设置show ip protocols 显示了被配置在路由器上的路由选择协议,同时给出了在路由选择协议中使用的定时器router rip 激活RIP协议network +直连网段发布直连网段interface lookback 0 激活逻辑接口passive-interface +接口类型+接口号配置接口为被动模式debug ip +协议动态查看路由更新信息undebug all 关闭所有DEBUG信息router eigrp +as号激活EIGRP路由协议network +网段+子网掩码发布直连网段show ip eigrp neighbors 查看邻居表show ip eigrp topology 查看拓扑表show ip eigrp traffic 查看发送包数量router ospf +process-ID 激活OSPF协议network+直连网段+area+区域号发布直连网段show ip ospf 显示OSPF的进程号和ROUTER-ID encapsulation+封装格式更改封装格式no ip admain-lookup 关闭路由器的域名查找ip routing 在三层交换机上启用路由功能show user 查看SW的在线用户clear line +线路号清除线路思科路由器常用配置命令一览表：1、Exec commands:<1-99> 恢复一个会话bfe 手工应急模式设置clear 复位功能clock 管理系统时钟configure 进入设置模式connect 打开一个终端copy 从tftp服务器拷贝设置文件或把设置文件拷贝到tftp服务器上debug 调试功能disable 退出优先命令状态disconnect 断开一个网络连接enable 进入优先命令状态erase 擦除快闪内存exit 退出exce模式help 交互帮助系统的描述lat 打开一个本地传输连接lock 锁定终端login 以一个用户名登录logout 退出终端mbranch 向树形下端分支跟踪多路由广播mrbranch 向树形上端分支跟踪反向多路由广播name-connection 给一个存在的网络连接命名no 关闭调试功能pad 打开 PAD连接ping 发送回显信息ppp 开始点到点的连接协议reload 停机并执行冷启动resume 恢复一个活动的网络连接rlogin 打开远程注册连接rsh 执行一个远端命令send 发送信息到另外的终端行setup 运行setup命令show 显示正在运行系统信息slip 开始SLIP协议start-chat 在命令行上执行对话描述systat 显示终端行的信息telnet 远程登录terminal 终端行参数test 测试子系统内存和端口tn3270 打开一个tin3270连接trace 跟踪路由到目的地undebug 退出调试功能verify 验证检查闪烁文件的总数where 显示活动的连接which-route 执行OSI路由表查找并显示结果write 把正在运行的设置写入内存、网络、或终端x3 在PAD上设置参数xremote 进入xremote模式2、showaccess-expression 显示访问控制表达式access-lists 显示访问控制表apollo Apollo 网络信息appletalk Apple Talk 信息arap 显示Appletalk 远端通道统计arp 地址解析协议表async 访问路由接口的终端行上的信息bridge 前向网络数据库buffers 缓冲池统计clns CLNS网络信息clock 显示系统时钟cmns 连接模式网络服务信息compress 显示压缩状态configuration 非易失性内存的内容controllers 端口控制状态debugging 调试选项状态decnet DEC网络信息dialer 拨号参数和统计dnsix 显示Dnsix/DMPP信息entry 排队终端入口extended 扩展端口信息flash 系统闪烁信息flh-log 闪烁装载帮助日志缓冲区frame-relay 帧中继信息history 显示对话层历史命令hosts IP域名,查找方式,名字服务,主机表interfaces 端口状态和设置ip IP信息ipx Novell IPX信息isis IS-IS路由信息keymap 终端键盘映射lat DEC LAT信息line 终端行信息llc2 IBM LLC2 环路信息lnm IBM 局网管理local-ack 本地认知虚环路memory 内存统计netbios-cache NetBios命名缓冲存贮器内存node 显示已知LAT节点ntp 网络时间协议processes 活动进程统计protocols 活动网络路由协议queue 显示队列内容queueing 显示队列设置registry 功能注册信息rhosts 远程主机文件rif RIF存贮器入口route-map 路由器信息sdlle 显示sdlc-llc2转换信息services 已知LAT服务sessions 远程连接信息smds SMDS信息source-bridge 源网桥参数和统计spanning-tree 跨越树形拓朴stacks 进程堆栈应用standby 热支持协议信息stun STUN状态和设置subsystem 显示子系统tcp TCP连接状态terminal 显示终端设置tn3270 TN3270 设置translate 协议转换信息ttycap 终端容易表users 显示终端行的信息version 系统硬、软件状态vines VINES信息whoami 当前终端行信息x25 信息xns XNS信息xermote Xremote统计3、configMemory 从非易失性内存设置Network 从TFTP网络主机设置Overwrite-network 从TFTP网络主机设置覆盖非易失性内存Terminal 从终端设置4、Configure commads:Access-list 增加一个访问控制域Apollo Apollo全局设置命令appletalk Appletalk 全局设置命令arap Appletalk远程进出协议arp 设置一个静态ARP入口async-bootp 修改系统启动参数autonomous-system 本地所拥有的特殊自治系统成员banner 定义注册显示信息boot 修改系统启动时参数bridge 透明网桥buffers 调整系统缓冲池参数busy-message 定义当连接主机失败时显示信息chat-script 定义一个调制解调器对话文本clns 全局CLNS设置子命令clock 设置时间时钟config-register 定义设置寄存器decnet 全局DEC网络设置子命令default-value 缺省字符位值dialer-list 创建一个拨号清单入口dnsix-nat 为审计提供DMDM服务enable 修改优先命令口令end 从设置模式退出exit 从设置模式退出frame-relay 全局帧中继设置命令help 交互帮助系统的描述hostname 设置系统网络名iterface 选择设置的端口ip 全局地址设置子命令ipx Novell/IPX全局设置命令keymap 定义一个新的键盘映射lat DEC本地传输协议line 设置终端行lnm IBM局网管理locaddr-priority-list 在LU地址上建立优先队列logging 修改注册设备信息login-string 定义主机指定的注册字符串map-class 设置静态表类map-list 设置静态表清单menu 定义用户接口菜单mop 设置DEC MOP服务器netbios NETBIOS通道控制过滤no 否定一个命令或改为缺省设置ntp 设置NTPpriority-list 建立特权列表prompt 设置系统提示符queue-list 建立常规队列列表rcmd 远程命令设置命令rcp-enable 打开Rep服务rif 源路由进程router-map 建立路由表或进入路由表命令模式router 打开一个路由进程rsh-enable 打开一个RSH服务sap-priority-list 在SAP或MAC地址上建立一个优先队列service 修改网络基本服务snmp-server 修改SNMP参数state-machine 定义一个TCP分配状态的机器stun STUN全局设置命令tacacs-server 修改TACACS队列参数terminal-queue 终端队列命令tftp-server 为网络装载请求提供TFTP服务tn3270 tn3270设置命令translate 解释全局设置命令username 建立一个用户名及其权限vines VINES全局设置命令x25 的第三级x29 命令xns XNS 全局设置命令xremote 设置Xremote5、configipGlobal IP configuration subcommands: Accounting-list 选择保存IP记帐信息的主机Accounting-threshold 设置记帐入口的最大数accounting-transits 设置通过入口的最大数alias TCP端口的IP地址取别名as-path BGP自治系统路径过滤cache-invalidate-delay 延迟IP路由存贮池的无效classless 跟随无类前向路由规则default-network 标志网络作为缺省网关候选default-gateway 指定缺省网如果没有路由IPdomain-list 完成无资格主机的域名domain-lookup 打开IP域名服务系统主机转换domain-name 定义缺省域名forward-protocol 控制前向的、物理的、直接的IP广播host 为IP主机表增加一个入口host-routing 打开基于主机的路由代理ARP和再定向hp-host 打开HP代理探测服务mobile-host 移动主机数据库multicast-routing 打开前向IPname-server 指定所用名字服务器的地址ospf-name-lookup 把OSPF路由作为DNS名显示pim PIM 全局命令route 建立静态路由routing 打开IP路由security 指定系统安全信息source-route 根据源路由头的选择处理包subnet-zero 允许子网0子网tcp 全局TCP参数。
CISCO_路由器基本配置
配置过程：Router1：Router>enable /进入特权模式Router#config t /进入配置模式yangyu(config)#int serial 0/0/0 /配置串口yangyu(config-if)#ip add 192.168.2.1 255.255.255.0yangyu(config-if)#clock rate 64000yangyu(config-if)#no shutyangyu(config-if)#int fa0/0 /配置以太网接口yangyu(config-if)#ip add 192.168.1.1 255.255.255.0yangyu(config-if)#no shutyangyu(config)#yangyu(config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2 /添加静态路由yangyu(config)#router 2：Router>enRouter#config tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#hostname yygyyg(config)#int serial 0/0/0 /配置串口yyg(config-if)#ip add 192.168.2.2 255.255.255.0yangyu(config-if)#clock rate 64000yyg(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/0/0, changed state to upyyg(config-if)#int fa 0/0 /配置以太网接口yyg(config-if)#ip add 192.168.3.1 255.255.255.0yyg(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upyyg(config-if)#exityyg(config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1 /添加静态路由yyg(config)#之后使用show 命令可以查看具体信息：ROUTER`1 中：查看串口信息yangyu#show int serial 0/0/0Serial0/0/0 is up, line protocol is upHardware is HD64570Internet address is 192.168.2.1/24MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec, rely 255/255, load 1/255 Encapsulation HDLC, loopback not set, keepalive set (10 sec)Last input never, output never, output hang neverLast clearing of "show interface" counters neverInput queue: 0/75/0 (size/max/drops); Total output drops: 0Queueing strategy: weighted fairOutput queue: 0/1000/64/0 (size/max total/threshold/drops)Conversations 0/0/256 (active/max active/max total)Reserved Conversations 0/0 (allocated/max allocated)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 output buffer failures, 0 output buffers swapped out0 carrier transitionsDCD=up DSR=up DTR=up RTS=up CTS=up查看以太网接口信息yangyu#show int fa 0/0FastEthernet0/0 is up, line protocol is up (connected)Hardware is Lance, address is 0060.5cce.a669 (bia 0060.5cce.a669)Internet address is 192.168.1.1/24MTU 1500 bytes, BW 100000 Kbit, DLY 100 usec, rely 255/255, load 1/255 Encapsulation ARPA, loopback not setARP type: ARPA, ARP Timeout 04:00:00,Last input 00:00:08, output 00:00:05, output hang neverLast clearing of "show interface" counters neverQueueing strategy: fifoOutput queue :0/40 (size/max)5 minute input rate 0 bits/sec, 0 packets/sec5 minute output rate 0 bits/sec, 0 packets/sec0 packets input, 0 bytes, 0 no bufferReceived 0 broadcasts, 0 runts, 0 giants, 0 throttles0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort0 input packets with dribble condition detected0 packets output, 0 bytes, 0 underruns0 output errors, 0 collisions, 1 interface resets0 babbles, 0 late collision, 0 deferred0 lost carrier, 0 no carrier0 output buffer failures, 0 output buffers swapped out完成上述工作之后，给两台主机配置相应网段内的IP 地址即可实现相互通信。
Packet Tracer 5.0配置cisco路由器详细说明

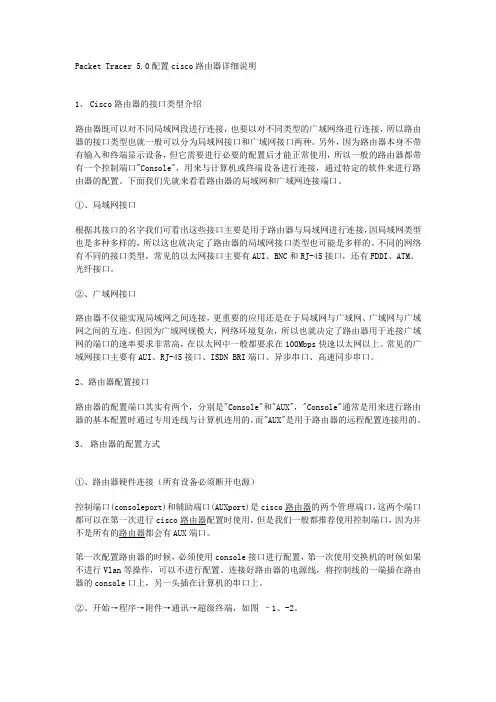

Packet Tracer 5.0配置cisco路由器详细说明1、Cisco路由器的接口类型介绍路由器既可以对不同局域网段进行连接，也要以对不同类型的广域网络进行连接，所以路由器的接口类型也就一般可以分为局域网接口和广域网接口两种。
另外，因为路由器本身不带有输入和终端显示设备，但它需要进行必要的配置后才能正常使用，所以一般的路由器都带有一个控制端口"Console"，用来与计算机或终端设备进行连接，通过特定的软件来进行路由器的配置。
下面我们先就来看看路由器的局域网和广域网连接端口。
①、局域网接口根据其接口的名字我们可看出这些接口主要是用于路由器与局域网进行连接，因局域网类型也是多种多样的，所以这也就决定了路由器的局域网接口类型也可能是多样的。
不同的网络有不同的接口类型，常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口。
②、广域网接口路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的互连。
但因为广域网规模大，网络环境复杂，所以也就决定了路由器用于连接广域网的端口的速率要求非常高，在以太网中一般都要求在100Mbps快速以太网以上。
常见的广域网接口主要有AUI、RJ-45接口、ISDN BRI端口、异步串口、高速同步串口。
2、路由器配置接口路由器的配置端口其实有两个，分别是"Console"和"AUX"，"Console"通常是用来进行路由器的基本配置时通过专用连线与计算机连用的，而"AUX"是用于路由器的远程配置连接用的。
3、路由器的配置方式①、路由器硬件连接（所有设备必须断开电源）控制端口(consoleport)和辅助端口(AUXport)是cisco路由器的两个管理端口，这两个端口都可以在第一次进行cisco路由器配置时使用，但是我们一般都推荐使用控制端口，因为并不是所有的路由器都会有AUX端口。
cisco路由器双线接入配置
cisco路由器双线接入配置正文：一、背景介绍在企业网络中，为了保证网络的可靠性和带宽的充足性，常常需要使用双线接入配置。
本文档将详细介绍如何对Cisco路由器进行双线接入配置。
二、硬件准备在进行双线接入配置前，请确保已准备好以下硬件设备： 1·Cisco路由器（型号：X）2·两条宽带线路（如：ADSL、光纤等）3·两个以太网接口的适配器三、配置步骤1·连接硬件设备将两条宽带线路分别连接到Cisco路由器的两个以太网接口上，并确保连接正常。
2·进入路由器配置界面通过串口或SSH连接工具登录路由器，进入路由器配置界面。
3·配置IP地质为每个以太网接口配置IP地质，并启用接口。
例如： ```interface Ethernet0/0ip address 192·168·1·1 255·255·255·0no shutdowninterface Ethernet0/1ip address 192·168·2·1 255·255·255·0no shutdown```4·配置静态路由配置静态路由以实现双线的负载均衡和冗余。
例如： ```ip route 0·0·0·0 0·0·0·0 192·168·1·254 ip route 0·0·0·0 0·0·0·0 192·168·2·254```5·配置动态路由协议（可选）如果需要使用动态路由协议，可以根据实际需求配置OSPF、EIGRP等协议。
6·配置负载均衡为了实现双线的负载均衡，可以使用路由器自带的负载均衡功能，如PBR（Policy-Based Routing）等。
Cisco 路由器NAT配置
一般我们实际工作中都使用复用NAT，即复用端口NAT，也叫PNAT.所以掌握最后配置就可以了。
静态NAT配置步骤：首先，配置各接口的IP地址。
内网使用私有IP. 外网使用公网IP. 并指定其属于内外接口。
其次，定义静态建立IP地址之间的静态映射。
最后，指定其默认路由。
格式：静态模式在内部本地地址与内部合法地址之间建立静态地址转换。
在全局设置状态下输入：router(config)#Ip nat inside source static 内部本地地址内部合法地址router(config)#ip nat inside source static 10.1.1.2 192.168.1.2指定连接网络的内部端口在端口设置状态下输入：Router(config-if)#ip nat insideRouter(config)#int e0Router(config)#ip add 10.1.1.1 255.255.255.0Router(config-if)#ip nat inside指定连接外部网络的外部端口在端口设置状态下输入：Router(config-if)#ip nat outsideRouter(config)#int s0Router(config-if)#ip add 192.168.1.1 255.255.255.0Router(config-if)#ip nat outsideRouter(config)#ip route 0.0.0.0 0.0.0.0 s0 (指定出口的默认路由，这是容易漏掉的地方)Enter configuration commands, one per line. Endwith CNTL/Z.Router(config)#ho R3 （命名为R3）R3(config)#no ip domain-lo（关闭域名查询，在实验环境中，敲入错误的命令，它将进行域名查询，故关闭他）R3(config)#line c 0 （进入线路CONSOLE接口0下）R3(config-line)#logg syn （启用光标跟随，防止日志信息冲断命令显示的位置）R3(config-line)#exec-t 0 0 （防止超时，0 0 为永不超时）R3(config-line)#exitR3(config)#int e0 （进入以太网接口下）R3(config-if)#ip add 192.168.1.1 255.255.255.0 （设置IP地址）R3(config-if)#ip nat inside （设置为内部接口）R3(config-if)#no shutR3(config-if)#exitR3(config)#int ser1 （进入串口下）R3(config-if)#ip add 100.0.0.1 255.255.255.0R3(config-if)#no shutR3(config-if)#ip nat outside （设置为外部接口）R3(config-if)#exitR3(config)#ip nat inside source static 191.168.1.1100.0.0.1（设置静态转换，其中ip nat inside source 为NAT转换关键字，这里是静态，故为STATIC）R3(config)#ip classlessR3(config)#ip route 0.0.0.0 0.0.0.0 s0(这里是出口或者下一跳地址)R3(config)#exit动态NAT配置步骤：首先，配置各需要转换的接口的IP，设置内外网IP等。
思科交换机路由基本配置命令
思科交换机路由基本配置命令常用命令1.配置接口：interface {interface_type} {interface_number}2.配置IP地址：ip address {IP_address} {subnet_mask}3.配置默认网关：ip default-gateway {default_gateway_IP}4.开启接口：no shutdown5.配置路由协议：router {routing_protocol}6.配置路由器ID：router-id {router_ID}7.配置路由信息：network {network_address} {subnet_mask}8.配置静态路由：ip route {destination_network} {subnet_mask}{next-hop_IP}9.配置动态路由：router {routing_protocol} {network_address}10.保存配置：copy running-config startup-config注意：上述命令仅作为参考，具体配置应根据实际环境和设备型号进行调整。
下面是一些基本的 Cisco 交换机路由配置命令:1.配置 hostname: hostname <name>2.配置 IP 地址: interface <interface> 后进入接口模式，再输入 ipaddress <ip address> <subnet mask>3.配置默认路由: ip route 0.0.0.0 0.0.0.0 <next hop IP>4.启用路由协议: router <protocol> (例如: router rip)5.配置路由连接: network <network address> (例如: network192.168.1.0)6.查看路由表: show ip routeCisco 交换机路由配置步骤1.进入配置模式：configure terminal2.配置 IP 地址和子网掩码：interface [interface-name] ; ip address[ip-address] [subnet-mask]3.配置默认路由：ip route 0.0.0.0 0.0.0.0 [next-hop-IP-address]4.启用路由协议：router [protocol-name] (如：router ospf)5.配置路由协议参数： [protocol-name] [process-id] (如：ospf 1)6.配置路由连接：network [network-address] [wildcard-mask] area[area-id] (如：network 192.168.1.0 0.0.0.255 area 0)7.保存配置：copy running-config startup-config8.退出配置模式：exit。
Cisco路由器console口的两种连接方法
Cisco路由器console口的两种连接方法配置CISCO（思科）路由器有两种方法，一是通过CISCO路由器的配置端口,利用微机或终端来配置，二是利用网络通过Telnet命令来配置，不过采用第二种方法，要求用户已经正确配置了路由器各接口的IP地址。
第一种方法更具有通用性，通过这种方法对其配置过程进行讲解：第一步：如图1所示，建立本地配置环境，只需将微机（或终端）的串口通过标准RS232电缆与路由器的配置口连接；如果建立远程配置环境，如图2所示，需要在微机串口和路由器配置口上分别挂接Modem。
然后通过电话拨号实现连接。
第二步：准备一台安装了Windows 95/98操作系统的个人电脑；第三步：用随机提供的配置口电缆把PC的串口1和CISCO的Console口相连，然后打开PC和CISCO的电源.第四步：用PC建一个超级终端。
开始→程序→附件→通信→超级终端。
用鼠标双击Hypertrm.exe文件，然后输入要建的超级终端名称并选择一个图标，选择"直接连接到串口1"选项，设置通信端口（设置终端通信参数：通信速率9600bps、8位数据位、1位停止位，无奇偶校验，无流控；（在Windows 3x上使用终端仿真时：终端类型为VT100，二进制传输协议为Xmodem/CRC，如图3）。
鼠标点击确定后，PC终端即正确连到了CISCO路由器上。
连接实例如下：启动超级终端，设定名称为CISCO,再选择一个图标（如图4）->然后选择合适的连接端口，本地配置选择串口，远程配置选择Modem。
（如图5）->选择波特率为9600bps（如图6）->最后把设置的保存在CISCO文件里，下一次直接从超级终端CISCO中启动。
第六步：如果路由器第一次上电，自动执行Setup命令，以交互方式提示用户配置路由器最初启动所必需的参数；否则会显示路由器自检信息，自检结束后提示用户键入回车，直到出现命令行提示符（如图7）。
cisco路由器配置说明
Cisco路由器配置3925一、如何配置hwic-4te/e1命令：全局配置模式card type命令1、如何启用加载的s端口2、E1接口可有两种配置：3、l 作为信道化（Channelized）E1接口使用。
4、接口在物理上分为32个时隙，可以任意地将全部时隙分成若干组，每组时隙捆绑以后作为一个接口使用，其逻辑特性与同步串口相同，支持PPP、帧中继、LAPB和X.25等链路层协议。
5、l 作为非信道化（Unchannelized）E1接口使用。
6、接口在物理上作为一个2M速率的G.703同步串口，支持PPP、帧中继、LAPB和X.25等链路层协议。
7、E1接口配置配置E1接口，首先必须在全局配置态下输入controller E1命令。
8、命令作用9、controller E1 <slot>/<group>配置E1接口10、slot为E1控制器所在的槽号，11、group为E1控制器的链路号。
12、注： 3700系列路由器中E1控制器为“controller E1 0/0”，5000系列路由器中对于一口E1控制器，链路号范围为0-0，对于四口E1控制器，链路号范围为0-3。
E1控制器槽号为1-4。
13、举例：14、Router_config#controller E1 0/015、Router_config_controller_E1_0/0#16、E1接口的配置任务包括：17、l 配置E1接口的物理参数，包括帧校验方式、线路编解码格式和线路时钟、回环传输模式等。
一般采用缺省参数即可。
18、l 信道化（Channelized）E1接口要求配置channel-group参数，确定时隙捆绑方式。
19、l 非信道化（Unchannelized）E1接口不需配置channel-group参数。
20、l 配置接口(Interface) 参数，21、配置E1接口的工作方式E1接口缺省为信道化（Channelized）方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CISCO路由器的基本安装维护1 控制口连接先将CISCO2500/1000系列路由器附件中的控制电缆RJ45的一端连接到CISCO的CONSOLE口上,CISO7000/4000系列路由器则将MODEM电缆的DB25的一端接到CISCO 的CONSOLE口上，DB9的一端连接到PC的COM1/2上。
在PC上设置仿真终端程序：比如用WINDOWS中的TERMINAL程序，使用COM1/2，9600BPS，8 DATA BIT，2STOP BIT。
其余使用默认值。
做好控制口连接后，打开路由器的电源开关。
2 初始安装一般建议使用机器安装，这样既美观又便于维护。
！！！注意：路由器必须使用带有有效地的电源。
一般要求使用的电源的零地间的电压<4V，零火/地火的电压就为220V。
地线保护基本上要求上网的设备需有保护地线，这些设备包括主机、工作站、HUB、交换器、路由器及连接路由器的MODEM等。
配置路由器的终端或PC机也必须使用带有有效地的电源。
CISCO的同步串行接口是多用的，通过不同的电缆可引出不同的接口，如RS232、V.35等。
并且CISCO的同步串行接口电缆的电缆是特别预制的。
第一次安装时系统会自动进入DIALOG SETUP。
依次回答路由器名称，加密超级登录密码，超级登录密码，远程登录密码，动态路由协议，各个接口的配置等。
之后回答YES 保存该配置。
然后等2分钟,按回车数下。
出现路由器名称。
打入ENABLE命令，回答超级登录密码。
出现路由器名称＃。
打入CONFIG TERMINAL配置路由器：NO SERVICE CONFIGNO IP DOMAIN－LOOKUP（进一步的配置）按CTRL-Z退出，出现路由器名称＃。
打入WRITE MEMORY保存配置。
3 一般同步拨号、专线、DDN连接配置IPX routing IPX routingINTERFACE SERIAL 0 INTERFACE SERIAL 0IP ADDRESS 1.1.1.1 255.0.0.0 IP ADDRESS 1.1.1.2.255.0.0.0IPX NETWORK 111 IPXNETWORK 111INTERFACE ETHERNET 0 INTERFACE ETHERNET 0IP ADDRESS 12.1.1.1 255.0.0.0 IPADDRESS 16.1.1.1255.0.0.0IPX NETWORK 123456 IPXNETWORK 987654ROUTER IGRP 1 ROUTERIGRP 1NETWORK 1.0.0.0 NETWORK 1.0.0.0NETWORK 12.0.0.0 NETWORK16.0.0.04 X.25连接配置IP ROUTING IPROUTINGINTERFACE SERIAL 0 INTERFACE SERIAL 0IP ADDRESS 1.1.1.1 255.0.0.0 IP ADDRESS 1.1.1.2255.0.0.0ENCAPSULATION X25 ENCAPSULATION X25X25 ADDRESS 32699 X25 ADDRESS 32688X25 HTC 16 X25 HTC 16X25 IDLE6 X25 IDLE 6X25 map ip 1.1.1. 2 32688 broadcast X25 map ip 1.1.1.132699 broadcastINTERFACE ETHERNET 0 INTERFACE ETHERNET 0IP ADDRESS 12.1.1.1 255.0.0.0 IP ADDRESS 16.1.1.1 255.0.0.0ROUTER IGRP 1 ROUTER IGRP1NETWORK 1.0.0.0 NETWORK 1.0.0.0NETWORK 12.0.0.0 NETWORK 16.0.0.05 一般故障判断首先看MODEM的状态，如果MODEM的DCD不亮，则表示线路连接故障，请先检查线路连接。
再检查路由器的电缆连接。
将控制终端连接到路由器上。
按回车数下，出现路由器名称，打入showinterface serial 0观看第一行，line和line protocol的状态：如果line isup，表示路由器接收的该线路接口的DCD信号；否则表示线路接口的DCD信号为低。
如果line protocol isup，表示该线路接口的线路协议匹配成功。
否则表示线路协议匹配失败。
打入show interface ethernet 0如果line protocol is up,表示该线路接口连接正常。
6 故障检测及排除方法通信系统在运行中可能出现一些故障，我们如何迅速地找出故障所在，并及时修改，是维持系统正常运行的关键，下面，我们就端口、线路、链路等方面，提供一些参考方法：（2）判断以太端口故障：对于以太端口故障的诊断，我们可以用show interface ethernet0(对于以太端口0的诊断)的命令，它用来检查一条链路的状态，如下所示：router# show int ethernet 0EtherNet 0 is up,line protocol is up : 正常===============Ethernet 0 is up,line protocol is up : 连接故障，路由器未接到LAN上======Ethernet 0 is up,line protocol is down : 接口故障====== Ethernet 0 is down,line protocol is down(disable) : 接口被人为地关闭===== Ethernet 0 is administratively down,lineprotocol is down(可在配置状态中interface_mode 下去掉shutdown命令)。
此外，当我们怀疑端口有物理性故障时，可用shown version,将显示出物理性正常的端口，而出现物理故障的端口将不被显示出来。
（2）判断串行端口故障当发现与远程的通信中断时，我们应按照下面这个顺序来隔离故障：线路---*}端口判断线路是否中断：DDN线路。
查看DTU的指示灯，DTU上共有四种指示灯：Power、Line、DTR、Ready 。
Power灯在DTU上电后应保持长亮，而Line、Ready灯就表示了该DTU与DDN节点机连接的情况，正常情况下这两个灯也应该长亮。
如果发现有异，应及时与DDN网管中心联系。
DTR灯表示DTU与DTE（路由器）的连接情况，当路由器上电后，若串口状态正常，则DTU上的DTR灯也应保持长亮（当线路不通时，偶尔闪熄一下）。
查看MODEM上的指示灯，对于同步专线，一般来说，CD、TD、RD应保持长亮，当有数据在广域网线路上传输时，TD和RD灯将不停闪烁，当这些灯不正常时，应与电信部门联系。
（b）判断端口故障：对于串行端口故障的诊断，我们可以用show interface serial 0(对于串行端口0的诊断，别的串行端口的诊断类似)的命令，它用来检查一条链路的状态，如下所示：router# show int serial 0Serial 0 is up,line protocol is up : Serialt 0 is up,line protocol is up=====正常: serial 0 is up,line protocol is down=====端口无物理故障，但上层协议未通（IP、IPX、X25等，请查看路由器的配置命令，检查地址是否匹配）。
: Serial 0 is down,line protocol is down(disable)：端口出现物理性故障，只有更换端口。
: Serial 0 is down,line protocol is down：DCE设备（MODEN/DTU）未送来载波/时钟信号，请与电信部门联系。
: Serial 0 is administratively down,line protocol isdown====接口被人为地关闭，可在配置状态中interface_mode下去掉shutdown命令。
此外，当我们怀疑端口有物理性故障时，可用shown version,将显示出物理性正常的端口，而出现物理故障的端口将不被显示出来。
7 一般命令(＝后面的命令是11.0以后提供的等效命令)enable 进入超级登录disable 退出超级登录show config=show start 显示NVRAM的配置write terminal=show run 显示当前有效的配置write memory=copy run start 保存当前有效的配置到NVRAM中write erase 清除NVRAM的配置show interface serial 0 显示串行接口0的状态show ip route 显示当前IP路由表show ipx route 显示当前IPX路由表show ipx servers 显示当前Ipx服务器表configterminal 从终端上配置路由器，按CTRL－Z退出ipx routing 在该路由器上激活IPXinterface serial 0 配置同步串行接口0encapsulation ppp 该接口的线路协议为PPPip address 12.1.1.1255.0.0.0 该接口的IP地址是12.1.1.1，子网掩码是255.0.0.0 ipxnework 123456 该接口的IPX网络地址是123456router rip 配置路由协议RIPnetwork 12.0.0.0 该路由协议包括12.0.0.0网络。
