中频炉无源谐波滤波兼无功补偿技术方案
中频炉无源谐波滤波兼无功补偿技术方案设计无源谐波滤波兼无功补偿装置北京京仪椿树电能质量事业部领步（北京）电能质量设备有限公司项目主管：陈兴龙审核：马建立编写：邹佳王文林1、系统概述某金属材料有限公司配电系统如上图所示：一条10KV高压进线供电一台容量800KVA变压器，变电电压等级为10KV/0.4KV，该主变负载容量为400KVA0.5吨中频炉三台和容量小于100KVA电阻炉三台以及其他配套电机等负载，并配置有容量2×240Kvar的电容补偿柜两面，由于中频炉是典型的谐波源，运行时会产生大量谐波流入其所在配电系统，导致谐波电流、谐滤电压畸变率严重超标，不仅直接干扰危害配备的两面电容补偿柜的投运，导致月平均功率因数达不到0.9的考核标准，每月被供电部门加征七千元左右的力调费，还影响变压器的出力，不能满足三台中频炉同时运行的需要，为此某金属材料有限公司委托专注谐波治理12年的领步（北京）电能质量设备有限公司进行谐波治理方案设计并组织实施。
受某金属材料有限公司的邀约，领步（北京）电能质量设备有限公司派技术工程师前去进行电能质量测试并受委托依据测试概括设计谐波治理方案，方案中所规定的电源规格及配置构成、技术参数、接口等指标，可作为设备设计、制造、验收、交货和质量保证的依据。
2、测试与设计依据标准设计标准如下：GB/T2900.1-2008电工术语基本术语GB/T2900.17-1994电工术语电气继电器(IEC6005(IEV446)-1977,EQV）GB/T2900.32-1994电工术语电力半导体器件GB/T2900.33-2004电工术语电力电子技术（IEC60050-551：1998，IDT）GB/T12325-2008电能质量供电电压偏差GB/T12326-2008电能质量电压波动和闪变GB/T14549电能质量公用电网谐波GB/T15543-2008电能质量三相电压不平衡GB/T15576-2008低压成套无功功率补偿装置GB/T15945-2008电能质量电力系统频率偏差GB/T18481电能质量暂时过电压和瞬态过电压GB/T3797-2005电气控制设备GB4208-2008外壳防护等级（IP代码）（IEC60529-2001,IDT）GB/T7261-2008继电保护和安全自动装置基本试验方法GB16836-2003量度继电器和保护装置安全设计的一般要求DL/T478-2001静态继电保护及安全自动装置通用技术条件JB/T5777.2-2002电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件JB/T7828-1995继电器及其装置包装贮运技术条件JB/T9568-2000电力系统继电器、保护及自动装置通用技术条件DL/T620-1997交流电气装置的过电压保护和绝缘配合DL/T672-1999变电所电压无功调节控制装置订货技术条件GB7251.1-2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验GB311.1-1997高压输配电设备的绝缘配合注：所有标准规范执行最新版本3、配电系统测试3.1测试单位某金属材料有限公司3.2谐波的基本定义及基础知识3.2.1领域内关键词语的基本概念★谐波：（harmonic）对周期性交流信号量进行傅立叶级数分解，得到频率为基波频率大于1的整数倍的分量。
中频炉无功补偿兼谐波治理技术方案
∙中频炉无功补偿兼谐波治理技术方案∙发布时间:2009-5-11 8:50:33 来源：佛山市顺德区光达电气科技有限公司文字【大中小】∙一．情况简介1．广州柴油机厂待补偿系统有1000kVA发电机一台，100kVA发电机一台、800kVA 变压器一台、300kVA变压器一台，额定电压为400V，工频。
负荷为800kVA的中频保温炉和750kW的中频熔炼炉。
2．中频炉为6脉冲整流逆变，谐波电流占基波电流的30％左右，谐波含量较大。
3．鉴于此中频炉供电系统的特殊性，其产生的谐波电流会对整个发电系统造成严重的影响，整个系统存在严重的事故隐患。
高次谐波造成发电机，电缆异常发热，影响电枢平衡，引起异常振动，加重噪名。
高次谐波会严重影响整个系统的使用寿命。
4．对此中频炉进行无功补偿可以提高负荷侧的功率因数，减少整个系统的有功损耗。
无功补偿可以降低变压器和发电机的实际出力，可有效提高变压器的利用率。
二．设计依据1．补偿方式根据实际记录数据分析，补偿装置拟采用低压动态无功补偿兼滤波装置(TSF)，该装置采用晶闸管过零投切方式，不仅能快速对无功功率进行动态补偿，而且还具有一定的滤波功能。
为保证设备的安全运行和起到应有的效果，TSF装备采取串联7％的电抗器，以抑制5次谐波电流为主，兼顾对7次谐波电流的治理。
同时保证不对其他谐波产生放大作用。
此套补偿设备能够在800kVA变压器和1000kVA发电机之间进行切换，也就是说此套设备即可以白天供变压器使用，也可以在晚上供发电机使用。
2．补偿容量根据记录的数据和我们的工程实践经验，TSF装置安装容量定为：800 kvar。
三、技术方案1．设备选型设备名称：低压动态无功补偿兼滤波装置(TSF)设备型号：TSF一800／0．4 1套安装容量：160kvar；320kvar；480kvar；640kvar：800kvar。
四．一次设计2．一次系统图五、产品说明1．使用条件安装地点：户内环境温度：-15℃～40℃环境湿度：20℃时最大相对湿度不超过90％，40℃时最大相对湿度不超过50％。
电弧炉无功补偿及谐波治理案例
赞比亚谦比西钢厂电弧炉无功补偿及谐波治理工程案例2012-07-03 11:06:20| 分类：专业篇|举报|字号订阅作者：北京赤那思电气技术有限公司,平孝香,郭秀霞来源：输配电产品应用开关卷总第78期1概述随着炼钢业和冶炼技术的发展，越来越多的电弧炉设备投入到生产当中，其容量越来越大。
由于其自身的工作特性，造成了日益严重的谐波污染问题，严重影响到了电能质量，对其谐波治理已经迫在眉睫。
本文以赞比亚谦比西钢厂项目为例介绍了电弧炉的无功补偿及谐波治方案。
研究了电弧炉系统的电气模型、并对其产生的谐波电流进行了分析，结合实际电弧炉系统的谐波测试情况对该电弧炉系统谐波给出了治理方案。
2电弧炉的工作特点电弧炉属非线性负荷，在工作的过程中会产生高次谐波，而且电弧炉的用电量很大，电炉变压器的容量从数兆伏安到数十兆伏安。
从钢铁的冶炼工艺分,电弧炉的工作过程可分为三个阶段：熔化期、氧化期和还原期。
钢铁在熔化期的用电量很大，氧化期和还原期的用电量明显降低。
钢铁在熔化期内不仅电弧炉的用电量最大，而且在这个阶段由于下降电极起弧和炉料崩塌使电极接触废钢而造成短路,其后快速提升电极又拉断电弧造成断路,短路期间内产生很大的电流,造成三相不平衡。
在冶炼过程中由于电磁力和炉内气流的作用以及钢液和炉渣的流动，使电弧放电的路径不断变化和弧隙电离程度不断变化，从而引起负荷电流变化大、变化速度快、变化频繁而无规则。
3用户供电系统参数及考核指标3.1主变压器参数型号：额定容量：Se=31.5MVA电压变比：110/10kV短路阻抗百分数：UK=10.47%系统短路容量110kV侧：Sdmax=870MVASkmin1=652MVA3.210KV电弧炉的谐波发生量表1电弧炉谐波发生量3.3电弧炉供电系统图3.4考核的技术指标3.4.1平均功率因数要求10kV母线的月平均功率因数：cosφ≥0.95，不过补。
3.4.2闪变要求满足国家标准GB12326-2000《电能质量电压允许波动和闪变》的要求：10kV电压波动：△U≦1.25%闪变：Pst=0.9，Plt=0.7110kV电压波动：△U≦1.0%闪变：Pst=0.8，Plt=0.63.4.3谐波电压要求按国标GB/T14549-93的规定，供电系统各电压等级下允许的电压畸变率如表二所示。

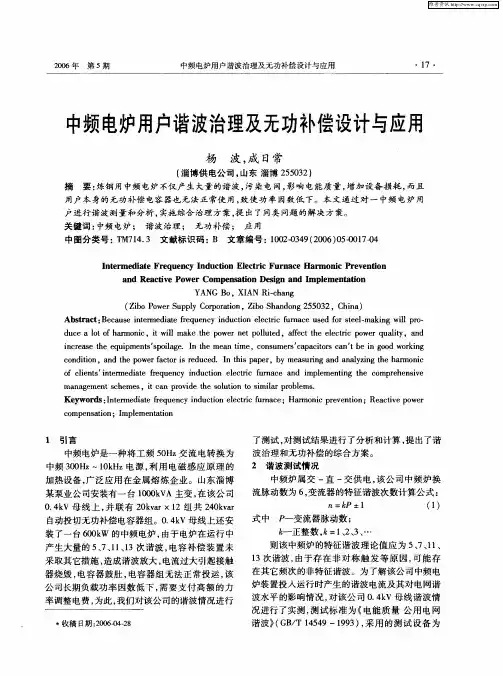

中频电炉用户谐波治理及无功补偿设计与应用
