法兰图文详解
《法兰基础知识》课件
滑套法兰
安装方便，适用于低压、低温环境 下的管道连接，但密封性较差。
盲板法兰
用于管道系统的密封，适用于需要 封堵某些管道或设备的进口和出口 的场合。
法兰的安装和维护
1 安装
2 维护
根据法兰的种类和连接方式，进行正确的安装和 紧固，注意平面度、表面清洁和紧固力度。
定期检查法兰连接的密封性和紧固情况，清洁法 兰表面，及时更换老化或损坏的密封垫片。
法兰的应用范围和选择方法
石油、化工行业
法兰用于管道连接，包括输送液 体和气体的管道，广泛应用于石 油、化工等领域。
能源、电力行业
法兰用于燃料输送系统、蒸汽输 送系统等，保证能源和电力设备 的安全运行。
造船、航天行业
法兰用于船舶和航天器的管道连 接，保证船舶和飞行器的可靠性 和安全性。
总结与结论
本课件详细介绍了法兰的种类、特点、安装和维护等知识，使学习者对法兰的应用范围和选择方法有了全面的了解。 希望通过本课件的学习，能够提升大家在相关领域的工作能力。
课件概述和结构
概述
本课件以法兰的基础知识为主题，通过清晰的结构和有趣的内容，帮助学习者快速了解法兰 的基本概念和应用。
结构
课件分为七个主题，包括法兰的种类、特点、安装和维护等。每个主题都有简明扼要的介绍 和重点要点的阐述。
法兰的种类及其特点
旗领法兰
具有连接牢固、受力均匀、抗震性 能好等特点，适用于高压、高温环 境下的管道连接。
《法兰基础知识》PPT课 件
这是一份关于法兰基础知识的PPT课件，旨在向大家介绍法兰的种类、特点、 安装和维护等内容。通过本课件，你将深入了解法兰的应用范围和选择方法。
课件目的和使用场景
了解法兰的基础知识对于从事工程、设计、制造等领域的专业人士至关重要。该课件适用于大学教育、企业培训以 及相关专业研究的场景。
法兰简介
(3) 垫片类型。通常在高温高压工况多采用金属垫片；常压 、低压、中温工况多采用非金属垫片，介于两者之间用半金属 垫片； (4) 垫片厚度。当密封面加工良好，压力不太高时，宜选 用薄垫片。在压力较高时，对应于螺栓的伸长，薄垫片的回弹 太小，不能达到必要的复原量而易产生泄漏，因而压力较高时， 应选用较厚的垫片； (5) 垫片宽度。太窄不能起密封作用，太宽必须相应地增 大预紧力。预紧力不够会影响密封效果，且太宽必将增加生产 成本； (6) 在满足使用要求前提下，应尽量归并材料品种，切忌不 必要的多样化
法兰的分类
按照密封面可以分为以下类型: 1）宽面密封面法兰（图a）； 2）凹凸密封面法兰（图b） ； 3）榫(sǔn)槽密封面法兰（图C）； 4）其它密封面法兰。
管道法兰的分类
管道法兰按其与管子的连 接方式分成以下五种基本 类型: 1）平焊法兰； 2）对焊法兰； 3）螺纹法兰； 4）承插焊法兰； 5）松套法兰。
设计压力不大于6.4MPa，用于换 热器各部位的密封，在管法兰上 用得较少。
（5）金属环垫
密封性能好，可重复使用，主要用于高温、高压管道
上。
谢 谢！
松套法兰
松套法兰是利用翻边、钢 环等把法兰套在管端上，法兰 可以在管端上活动。钢环或翻 边就是密封面，法兰的作用则 是把它们压紧。由此可见由于 被钢环或翻边挡住，松套法兰 不与介质接触。 松套法兰适用于钢、铝等 非铁金属及不锈耐酸钢容器的 连接和耐腐蚀管线上。
垫 片
垫片是一种能产生塑性变形、并具有一定强度的材料制 成的圆环。大多数垫片是从非金属板裁下来的，或由专业工 厂按规定尺寸制作，其材料为石棉橡胶板、石棉板、聚乙烯 板等；也有用薄金属板(白铁皮、不锈钢)将石棉等非金属材 料包裹起来制成的金属包垫片；还有一种用薄钢带与石棉带 一起绕制而成的缠绕式垫片。
法兰图文详解之欧阳引擎创编
1、法兰基本介绍欧阳引擎（2021.01.01）管法兰及其垫片、紧固件统称为法兰接头。
应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等）中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准：有GB系列（国家标准）、JB系列（机械部）、HG系列（化工部）、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。
国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
2、12种法兰类型及密封面形式（1）板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。
优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
密封面型式有平面和突面。
（2）带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。
是国标法兰（又称GB 法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。
优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。
与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。
（3）带颈对焊法兰带颈对焊法兰的密封面形式有：突面（RF）、凹面（FM），凸面（M）、榫面（T），槽面（G），全平面（FF）。

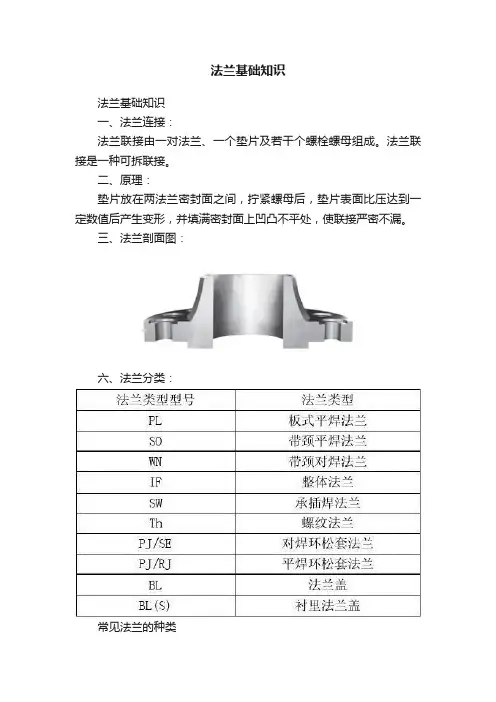

法兰基础知识
法兰基础知识
法兰基础知识
一、法兰连接：
法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。
法兰联接是一种可拆联接。
二、原理：
垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
三、法兰剖面图：
六、法兰分类：
常见法兰的种类
一、整体法兰
常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
二、螺纹法兰
螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。
三、板式平焊法兰：
焊接形式：板式平焊法兰是把管子插到法兰里去焊接。
四、带颈平焊法兰：
带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。
五、对焊带颈法兰：
它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，增加了法兰强度。
六、承插焊法兰
承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。
常用于PN≤10.0MPa，DN≤40的管道中。
五、法兰盖
法兰盖也称盲板法兰、盲板。
是中间不带孔的法兰，供封住管道堵头用。
六、松套法兰
松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，
法兰可以在管端上活动。
六、法兰连接面
法兰密封面型式和代号（GB/T9112-2000）
七、法兰压力等级标准
法兰尺寸。
△法兰基础知识.
法兰基础知识一、法兰连接：法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。
法兰联接是一种可拆联接。
二、原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
三、性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。
四、失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。
五、法兰剖面图：六、法兰分类法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。
如下表：常见法兰的种类一、整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
二、螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。
焊接形式：板式平焊法兰是把管子插到法兰里去焊接。
带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。
它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。
六、承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。
常用于PN≤10.0MPa，DN≤40的管道中。
法兰盖也称盲板法兰、盲板。
是中间不带孔的法兰，供封住管道堵头用。
密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。
松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。
法兰连接面法兰密封面型式和代号（GB/T9112-2000）法兰压力等级标准法兰尺寸。
法兰基础知识课件
在食品行业中，法兰主要用于各种液体和气体管道的 连接，以及灌装线和酿酒设备的进出口连接。此外， 在乳制品生产中，法兰还用于储奶罐和奶酪制作设备 的连接。
06 法兰的维护与保养
法兰的清洁与保养
01
02
03
定期检查
定期对法兰进行检查，确 保其表面无损伤、锈蚀、 油污等情况。
清洁
使用适当的清洁剂和工具 ，对法兰表面进行清洁， 去除油污和杂质。
电力行业
电力行业是另一个广泛应用法兰的领 域，主要用于锅炉、汽轮机、发电机 等设备的管道连接。由于电力行业对 安全性和稳定性的要求极高，因此对 法兰的质量和性能要求也相对较高。
VS
法兰在电力行业中的应用主要包括高 温、高压蒸汽和冷凝水的输送管道， 以及烟气、废水和垃圾处理的管道连 接等。
制药行业
铜法兰
总结词
优良的导电导热性能，适合高温环境
详细描述
铜法兰具有良好的导电导热性能，适用于需要传输流体或电信号的管道系统。铜法兰在 高温环境下仍能保持良好的机械性能和耐腐蚀性，因此常用于石油、化工等高温管道系
统中。
铝法兰
总结词
质量轻便，美观度高
详细描述
铝法兰具有轻便的质量和较高的美观度，常 用于室内装饰和家用管道系统。铝法兰的加 工工艺简单，成本较低，但需要注意防腐蚀 问题，尤其是在与不同金属接触时，容易发 生电化学腐蚀。
拆卸
注意事项
在安装和拆卸过程中，应注意保护法 兰表面，避免刮伤或撞击。同时，应 遵循相关安全操作规程，确保人员安 全。
在需要拆卸法兰时，应先清除周围的 杂物，然后使用适当的工具进行拆卸 。
感谢您的观看
THANKS
总结词
美标法兰是指按照美国标准（ANSI B16.5）生产的法 兰，具有标准的尺寸和参数。
法兰知识课件
２．对焊法兰（图(c)） 对焊法兰又 称高颈法兰或长颈法兰。颈的存在提高 了法兰的刚性，同时由于颈的根部厚度 比筒体厚，所以降低了根部的弯曲应力。 此外，法兰与筒体（或管壁）的联接是 对接焊缝，比平焊法兰的角焊缝强度好， 故对焊法兰适用于压力、温度较高或设 备直径较大的场合。
（二）松式法兰
松式法兰的特点是法兰未能有效地与容 器或管道连接成一整体，不具有整体式连接 的同等强度，如上图所示。由于法兰盘可以 采用与设备或管道不同的材料制造，因此这 种法兰适用于铜制、铝制、陶瓷、石墨及其 非金属材料的设备或管道上。另外，这种法 兰受力后不会对筒体或管道产生附加的弯曲 应力，这也是它的一个优点，但一般只适用 于压力较低的场合。
法兰密封的原理是：法兰在螺栓预紧 力的作用下，把处于密封面之间的垫片压 紧。施加于单位面积上的压力（压紧应力） 必须达到一定的数值才能使垫片变形而被 压实，密封面上由机械加工形成的微隙被 填满，形成初始密封条件。所需的这个压 紧应力叫垫片密封比压力，以y表示，单位 为MPa。密封比压力主要决定于垫片材质。
显然，当垫片材质确定后，垫片越宽， 为保证应有的比压力，垫片所需的预紧力 就越大，从而螺栓和法兰的尺寸也要求越 大，所以法兰联接中垫片不应过宽，更不 应该把整个法兰面都铺满垫片。当设备或 管道在工作状态时，介质内压形成的轴向 力使螺栓被拉伸，法兰密封面沿着彼此分 离的方向移动，降低了密封面与垫片之间 的压紧应力。
如果垫片具有足够的回弹能力，使压缩变 形的回复能补偿螺栓和密封面的变形，而 使预紧密封比压值至少降到不小于某一值 (这个比压值称为工作密封比压)，则法兰 密封面之间能够保持良好的密封状态。反 之，垫片的回弹力不足，预紧密封比压下 降到工作密封比压以下，甚至密封处重新 出现缝隙，则此密封失效。
法兰图文详解之欧阳文创编
1、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。
应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等）中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准：有GB系列（国家标准）、JB系列（机械部）、HG系列（化工部）、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。
国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
2、12种法兰类型及密封面形式（1）板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。
优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
密封面型式有平面和突面。
（2）带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。
是国标法兰（又称GB 法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。
优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。
与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。
（3）带颈对焊法兰带颈对焊法兰的密封面形式有：突面（RF）、凹面（FM），凸面（M）、榫面（T），槽面（G），全平面（FF）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。
应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。
它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件（如人孔、视镜液面计等）中必备的构件。
此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。
材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。
分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。
执行标准：有GB系列（国家标准）、JB系列（机械部）、HG系列（化工部）、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。
国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。
除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
2、12种法兰类型及密封面形式（1）板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。
优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。
密封面型式有平面和突面。
（2）带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。
是国标法兰（又称GB法兰）的其中一种表现形式，是设备或管道上常用的法兰之一。
优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。
与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。
（3）带颈对焊法兰带颈对焊法兰的密封面形式有：突面（RF）、凹面（FM），凸面（M）、榫面（T），槽面（G），全平面（FF）。
优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。
因此在运输途中更容易磕碰。
（4）整体法兰整体法兰是一种法兰的连接方式。
也是属于带颈对焊钢制管法兰的一种。
材质有碳钢、不锈钢、合金钢等。
在国内各个标准之中，用IF来表示整体法兰。
多用于压力较高的管道之中。
生产工艺一般为铸造。
在法兰类型中就是用一个“IF”来表示整体法兰的类型。
一般为突面（RF）,如果在易燃、易爆、高度和极度危害的使用工况之中，则可以选用除了RF面之外的凸凹面（MFM）及榫槽面（TG）的密封面的形式。
（5）承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。
密封面形式：突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）应用范围：锅炉压力容器、石油、化工、造船、制药、冶金、机械、冲压弯头食品等行业。
常用于PN≤10.0MPa，DN≤40的管道中。
（6）螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配套实现连接，是一种非焊接法兰优点：它和平焊法兰或对焊法兰相比，螺纹法兰具有安装、维修方便的特点，可在一些现场不允许焊接的管线上使用。
合金钢法兰有足够的强度，但不易焊接，或焊接性能不好，亦可选择螺纹法兰。
在管道温度变化急剧或温度高于260℃低于-45℃的条件下，建议不使用螺纹法兰，以免发生泄漏。
（7）对焊环松套法兰对焊环松套法兰是可以活动的法兰片,一般是配套在给排水配件上，厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。
作用：使用对焊环松套法兰的目的一般是为了节省材料，其结构分成两部分，管子部分一头和管道接，一头做成对焊环。
法兰盘采用低等级的材料，而管子部分使用和管道一样的材料，达到节省材料的目的。
●节约成本。
当管材材质特殊，价格昂贵时，焊接同样材质的法兰成本高。
●不便于焊接或不便于加工或需要的强度大。
如塑料管、玻璃钢管之类。
●便于施工。
如连接时法兰螺栓孔对应不便于找正或者防止日后更换设备法兰螺栓孔有变等。
缺点：●承受压力低。
●焊环处强度低（特别是厚度3mm以下时）（8）平焊环松套法兰平焊环松套法兰盘是可以活动的法兰片。
直接与工程中的管道、设备用螺栓连接。
使用平焊环松套法兰盘的目的一般是为了节省资料，其结构分成两部分，管子局部一头和管道接，一头做成翻边，法兰盘部分套在翻边上。
法兰盘采用低等级的资料，而管子局部使用和管道一样的资料，达到节省资料的目的。
优点：●方便于焊接或方便于加工或需要的强度大，如塑料管、玻璃钢管之类。
●便于施工，如连接时法兰螺栓孔对应方便于找正或者防止日后更换设备法兰螺栓孔有变等。
●价格高贵时，节约本钱。
当管材材质特殊，焊接同样材质的法兰成本高。
缺点：●接受压力低。
●焊环处强度低（特别是厚度3mm以下时）（9）法兰盖也称盲板法兰、盲板。
是中间不带孔的法兰，供封住管道堵头用。
作用与焊接封头及丝扣管帽是一样的，只不过盲板法兰和丝扣管帽可以随时卸下来，而焊接封头则不行。
密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。
生产主要区域在孟村一带。
法兰盖密封面：平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）、环连接面（RJ）（10）衬里法兰盖衬里法兰盖是一种盲板法兰，接近介质的一边堆焊不锈钢，为1个整体。
衬里法兰盖用在有腐蚀性介质的管道上作盲板用。
与普通法兰盖的区别是与介质接触面增加了防腐衬层。
（11）美标带颈平焊法兰带颈平焊法兰连接于管端。
主要是使管子与管子相互连接的零件。
带颈平焊法兰上有孔眼，可穿螺栓，使两法兰紧连，法兰间用衬垫密封。
带颈平焊法兰联接指由一对法兰、一个垫片及若干个螺栓螺母组成。
垫片放在两法兰密封面之间，拧紧螺母后，垫片表面上的比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。
法兰联接是一种可拆联接。
按所联接的部件可分为容器法兰及管法兰。
带颈平焊法兰适用于公称压力不超过2.5MPa的钢管道连接。
带颈平焊法兰用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。
公称压力为0.25～2.5MPa的带颈平焊法兰采用凹凸式密封面。
（12）美标带颈对焊法兰美标法兰是使管子与管子相互连接的零件，连接于管端。
美标对焊法兰由锻造而成和浇铸而成两种方法。
美标对焊法兰根据带颈情况可以分为带颈美标对焊法兰和不带颈的美标对焊法兰。
美标对焊法兰由两个法兰盘加上法兰垫，用螺栓紧固在一起，完成了连接。
美标法兰上有孔眼，螺栓使两法兰紧连。
法兰间用衬垫密封3、13大法兰基础知识问答（1）什么是活套法兰，活套法兰用在什么地方和什么管件中？活套法兰即是可以活动的法兰片,一般是配套在给排水配件上（伸缩节上最常见），厂家出厂时伸缩节两端就各有一片法兰，直接与工程中的管道、设备用螺栓连接。
（2）法兰是怎么和管道连在一起的？焊在什么部位？法兰分类很多。
一般用有平法兰、对焊法兰（长颈法兰）、活套法兰等。
平焊法兰用于中低压，采用插焊，两边焊接，焊接深度距法兰密封面2-5mm，对焊法兰直接对焊就可以，活套法兰螺栓连接无需焊接。
（3）法兰式是什么意思？法兰是一个链接件，用来连接阀门与管道，就是阀门在和管道连接的时候连接处是通过螺栓连接的，因此阀门两个端面带有N个均布螺栓孔就是法兰式。
●法兰：法兰是flange的译音，意为带凸缘的东西、零件，这种零件可以是单独的，就是法兰盘，也可以是组合型的，如管子的一端或两端带凸缘，凸缘上头有几个通孔，以便安装螺丝，有的轴承外圈带有凸缘，这个凸缘可以有孔，也可以不带孔，只作挡边定位用。
●法兰式：阀门与管道或机器设备的连接采用的是法兰连接,即通称这种连接方式为法兰式。
（4）什么是法兰？法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。
在管道工程中，法兰主要用于管道的连接。
在需要连接的管道，各种安装一片法兰盘，低压管道可以使用丝接法兰，4公斤以上压力的使用焊接法兰。
两片法兰盘之间加上密封点，然后用螺栓紧固。
不同压力的法兰有不同的厚度和使用不同的螺栓。
水泵和阀门，在和管道连接时，这些器材设备的局部，也制成相对应的法兰形状，也称为法兰连接。
凡是在两个平面在周边使用螺栓连接同时封闭的连接零件，一般都称为“法兰”，如通风管道的连接，这一类零件可以称为“法兰类零件”。
但是这种连接只是一个设备的局部，如法兰和水泵的连接，就不好把水泵叫“法兰类零件”。
比较小型的如阀门等，可以叫“法兰类零件”。
（5）法兰是怎样一种连接方式？法兰连接是管道施工的重要连接方式。
法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
有的管件和器材已经自带法兰盘，也是属于法兰连接。
法兰分螺纹连接（丝接）法兰和焊接法兰。
低压小直径有丝接法兰，高压和低压大直径都是使用焊接法兰，不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。
根据压力的不同等级，法兰垫也有不同材料，从低压石棉垫、高压石棉垫到金属垫都有。
法兰连接使用方便，能够承受较大的压力。
在工业管道中，法兰连接的使用十分广泛。
在家庭内，管道直径小，而且是低压，看不见法兰连接。
如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。
法兰连接就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
有的管件和器材已经自带法兰盘，也是属于法兰连接。
注意连接的时候尤其是螺栓紧固的时候要做到所有的螺栓紧的一样。
（6）法兰的用处是什么？法兰是用来定位的。
比如油缸有一种安装方式就叫做法兰安装，就是比如一长方体四周打四个对称的孔，中间有一个大孔和油缸的外径相同，把这个长方体套在油缸上它们之间可以焊接后其他方式固定在一起，油缸和其他东西连接是就是靠这个长方体的周围四个孔连接，这个长方体就可以称做法兰。
（7）孔板法兰的连接方式和普通的法兰有何不同？就是把两个管道、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。
孔板法兰是孔板流量计上将孔板连接（孔板流量计的测量部分）到管道上，两面法兰将孔板固定在中间，通过法兰上的取压点，引到差压变送器上，来测量流量。
（8）为确保安装的法兰不渗漏油，对安装时注意哪些问题?法兰应有足够的强度，紧固时不得变形。
法兰密封面应平整清洁，安装时要认真清理油污和锈斑。
密封垫应有良好的耐油和抗老化性能，以及比较好的弹性和机械强度。
安装应根据连接处形状选用不同截面和尺寸的密封垫，并安放正确。
