实训报告：焊接收音机
电子实训报告：焊接收音机院系：专业班级：学号：姓名：指导教师：报告成绩：二Ｏ一一年五月一、实习目的1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4. 了解电子产品的焊接、调试与维修方法。
初步学习调试电子产品的方法，提高动手能力。
二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.9018-2型袖珍收音机实验套件5.五号电池两节三、实习概要超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的哥哥功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实习采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535KHz~1605KHz的中波段。
1. 元件说明①中频变压器（以下简称中周）三只为一套，其接线图见印制板图。
T2为振荡线圈的中周型号为LF10（红色）、T3为第一级中放用的中周（白色）、T4为第二季中放的中周（黑色）。
中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。
② T5为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万用表测量进行分辨）。
③三极管 VT5、VT6为9013属于中功率三极管放大倍数大约为180。
9014为低频功放，放大倍数约等于250，9018适合于高频功放，放大倍数约为120。
④电路原理图中所标称的元件参数为参考值，如与实际给出的元件参数有出入需自己灵活掌握。
所有元件详细情况见元件清单。
2.安装顺序先装低矮和耐热元件，然后再装大元件，最后再装怕热元件。
①电阻的安装：先将阻值识别号，可以采用紧贴式和立式。
我门要按R１——R8的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。
②电容和三极管的安装：先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是＂+＂极，短脚是＂—＂极。
，剪脚长度是适中，电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
③由于调谐用的双连拨盘时离电路板很近，所以在它的圆周内的高处部分的元件脚在焊接前先用斜口钳剪去。
④焊接发光二极、喇叭和电池座。
元件清单四、原理介绍收音机就是一部接收机，属于单向通信；分为调幅和调频两种制式。
调幅制无线电广播分为长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz；短波广播使用的频段约为2MHz-24MHz。
调频制无线电广播多用超短波(甚高频)无线电波传送信号，国内广播电台使用的频率约为88MHz-108MHz，校园广播电台使用的频率约在70MHz----88MHZ之间，主要靠空间波传送信号。
收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。
具体讲：从天线（磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上）接收到的许多广播电台的高频信号，通过输入回路（为并联谐振回路，具有选频作用）选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律（调制信号即声音）并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
超外差式收音机是目前较普及的收音机。
HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）。
电原理图如附图所示。
由图可见，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。
与此同时，由变频管V1、振荡线圈Tr2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器，其本振信号经电容C3注入到变频管V1的发射极。
电台信号与本振信号在变频管V1中进行混频，混频后，V1管集电极电流中将含有一系列的组合频率分量，其中也包含本振信号与电台信号的差频（465KHZ）分量，经过中周Tr3（内含谐振电容），选出所需的中频（465KHZ）分量，并耦合到中放管V2的基极。
图中电阻R3是用来进一步提高抗干扰性能的，二极管VD3是用以限制混频后中频信号振幅（即二次AGC）。
中放是由V2、V3等元器件组成的两级小信号谐振放大器。
通过两级中放将混频后所获得的中频信号放大后，送入下一级的检波器。
检波器是由三极管V4（相当于二极管）等元件组成的大信号包络检波器。
检波器将放大了的中频调幅信号还原为所需的音频信号，经耦合电容C10送入后级低频放大器中进行放大。
在检波过程中，除产生了所需的音频信号之外，还产生了反映了输入信号强弱的直流分量，由检波电容之一C7两端取出后，经R8、C4组成的低通滤波器滤波后，作为AGC电压（－UAGC）加到中放管V2的基极，实现反向AGC。
即当输入信号增强时，AGC电压降低，中放管V2的基极偏置电压降低，工作电流IE将减小，中放增益随之降低，从而使得检波器输出的电平能够维持在一定的范围。
低放部分是由前置放大器和低频功率放大器组成。
由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后，经输入变压器Tr6送入功率放大器中进行功率放大。
功率放大器是由V6、V7等元器件组成的，它们组成了变压器耦合式乙类推挽功率放大器，将音频信号的功率放大到足够大后，经输出变压器Tr7耦合去推动扬声器发声。
其中R11、VD4是用来给功放管V6、V7提供合适的偏置电压，消除交越失真。
本机由3V直流电压供电。
为了提高功放的输出功率，因此，3V直流电压经滤波电容C15去耦滤波后，直接给低频功率放大器供电。
而前面各级电路是用3V直流电压经过由R12、VD1、VD2组成的简单稳压电路稳压后（稳定电压约为1.4V）供电。
目的是用来提高各级电路静态工作点的稳定性。
四、收音机焊接过程1、清点材料元件清单如下表中所示2、二极管、电阻、电容的认识元件的大小与极性一定不能弄错。
区分二极管的极性，黑头端为负极。
区分电解电容的极性长端为正极，短端为负极。
–3、焊接前的准备工作（1）对元器件清单目录表检查元件是否齐全；(2）认识识别各种元器件以及认清其作用；(3)学习收音机调频、调幅的工作原理；(4)元器件的焊接、安装（安装时应检查元器件的好坏）(5)检查电路，将安装好的收音机和电路原理图对照检查下列内容；检查各级晶体管的型号，安装位置和管脚是否正确；检查各级中周的安装顺序，初次级的引线是否正确；检查电解电容的引线正负接法是否正确；分段烧制的磁性天线线圈的初次级安装位置是否正确；用指针式万用表R*100档测量整机电阻，用红表笔接电源负极，黑表笔接电源正极引线，测得整机电阻值应大于500欧。
（6）、做一些基本的调试；(7)、把应该固定的地方牢固的封住；(8)、把焊接好的电路板与外壳组装；(9)、检查验收；另外，元件读数测量，电阻的读数方向要一致，色环不清楚时要用万用表测定阻值后再装。
去氧化层，左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除。
新元件免去此项。
元件弯制，用镊子夹住元件根部，将元件脚弯制成形元件插放，卧式插法、立式插法4/元件的焊接安装5/元件的焊接(1)准备焊接：准备焊锡丝和烙铁(2)加热焊件：焊铁接触焊接点，使焊件均匀受热。
(3)熔化焊料：当焊件加热到能融化焊料的温度后将焊丝至于焊点，焊料开始熔化并湿润焊点。
(4)移开焊锡：当熔化一定量的焊锡后将焊锡丝移开。
(5)移开烙铁：当焊接完全湿润焊点后移开烙铁。
元件焊接，烙铁必须插在烙铁架中，电烙铁加热的进程中要及时给裸铜面搪锡否则会不好焊，把握加热时间、送锡多少，不可在一个点加热较长时间，否则会使印刷电路的焊盘烫坏。
加热中要把斜面靠在元件脚上使加热面积最大，焊点高约1.5mm直径与焊盘一致脚高出约0.5mm。
焊接前电阻要看清阻值大小，并用万用表校核。
电容、二极管要看清极性。
一旦焊错要小心地用烙铁加热后取下重焊。
拨下的动作要轻，如果安装孔堵塞，要边加热，边用针通开。
注意不仅要位置正确，还要焊接可靠，形状美观；间距由孔距决定；电解电容紧贴底板安装；高温使助焊剂分解挥发，易造成焊接缺陷；清除烙铁上的锡，绿面向下，用烙铁将元件脚上的锡尽量刮除6/机械部件的安装调整撕去周率板正面的保护膜和背面的双面胶，将喇叭安装在前框，将调谐盘安装在双联轴上用M2.5×4的螺钉固定，将导线焊在喇叭与电路板上，将正负电源线焊在电路板的指定位置。
五、电路调试1、检测方法(1)整机静态总电流测量：本机静态总电流≤25mA，无信号时，若大于25mA，则该机出现短路或局部短路，无电流则电源没接上。
(2)工作电压测量：总电压为3V，正常情况下，D1、D2两二极管电压在1．3 ± 0．1V，此电压大于1．4V或小于1．2V时，此机均不能正常工作。
大于1．4V时二极管IN4148可能极性接反或已坏，检查二极管。
小于1．3V或无电压应检查：①电源3V有无接上；②R12电阻220Ω是否接对或接好；③中周(特别是白中周和黄中周)初级与其外壳短路。
(3)变频级无工作电流：检查点：①无线线圈次级未接好；②V1三级管已坏或未按要求接好；③本振线圈次级不通，R3虚焊或错焊接了大阻值电阻；④电阻R1和R2接错或虚焊。

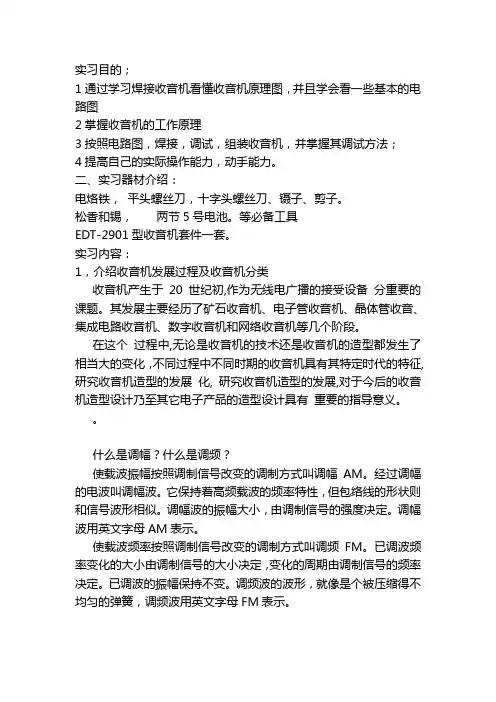

焊接收音机实习报告
实习目的；1通过学习焊接收音机看懂收音机原理图，并且学会看一些基本的电路图2掌握收音机的工作原理3按照电路图，焊接，调试，组装收音机，并掌握其调试方法；4提高自己的实际操作能力，动手能力。
二、实习器材介绍：电烙铁，平头螺丝刀，十字头螺丝刀、镊子、剪子。
松香和锡，两节5号电池。
等必备工具EDT-2901型收音机套件一套。
实习内容：1，介绍收音机发展过程及收音机分类收音机产生于20 世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化，不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化, 研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。
什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。
调幅波的振幅大小，由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。
目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。
1，焊接前处理电烙铁在焊接前要进行烙铁的处理，处理电烙铁的目的是保护电烙铁，能够让电烙铁使用更长的时间。
具体的方法如下首先用剪刀烙铁经常使用的部分刮去一部分，目的是去除表面上度的那层锌，如果不经过这种方法处理的话到时候，会在烙铁尖上面黑色一层氧化物，使用时间长的话那个地方不会化锡，那这样的烙铁对我们来说也就没有太大的用处了。
收音机焊接实验报告
收音机焊接实验报告篇一:收音机焊接实验报告一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后，你会发现这件事并没有想象中的那么难～～～任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。
二、调幅中波收音机的电路方框图，电路图，信号的流程如下:由于某种原因，其电路图没有上传，敬请谅解～～～收音机的基本工作原理:天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺要求: 1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用。
3、在焊接时要注意电烙铁的角度，要使电烙铁、焊锡丝与电路板三位一体，要注意焊锡丝的用量，如果多了可能会影响其它元件的焊接也不美观，少了也许会焊不牢固。
收音机焊接实习报告(12篇)
收音机焊接实习报告（12篇）收音机焊接实习报告 1 一、实习内容：（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二、实习器材介绍：（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，烙铁头是铜制。
（2）螺丝刀、镊子等必备工具。
（3）松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
三、实习目的：电子技术实习的主要目的就是培养我们的动手能力。
要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1、熟悉手工焊锡的常用工具的使用及其维护与修理。
2、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3、熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
4、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
5、了解电子产品的焊接、调试与维修方法。
四、实习步骤：（1）熟悉电路元件，掌握烙笔的使用方法老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。
老师只是叫我们用烙笔把各种电路元件拆下来，通过拆的过程，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。
（2）发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
焊接收音机实训报告范文
一、实训目的1. 了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2. 熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3. 了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养成良好的工作习惯，也培养团队意识和集体主义精神。
二、实训准备1. 实训工具：电烙铁、锡焊丝、万用表、螺丝刀、镊子、剪刀、电路板、收音机元器件等。
2. 实训材料：收音机电路板、收音机元器件、电源、天线等。
3. 实训原理：了解收音机的工作原理，掌握电子元器件的识别和焊接技术。
三、实训过程1. 熟悉电路板：观察电路板上的元器件布局，了解电路板上的各个元件的功能。
2. 元器件识别：学习电子元器件的名称、型号、规格、性能及使用范围，正确识别和选用常用的电子元器件。
3. 元器件焊接：根据电路图，将元器件焊接在电路板上。
注意焊接过程中温度控制、焊接速度和焊接质量。
4. 电路连接：将电路板上的元器件连接起来，确保电路连接正确无误。
5. 功能调试：接通电源，对收音机进行功能调试，确保收音机能够正常工作。
四、实训结果与收获1. 成功焊接一台正规的收音机，掌握了电子装焊工艺的基本知识和原理。
2. 提高了动手能力，学会了电子元器件的识别和焊接技术。
3. 了解了安全用电知识，培养了严谨的工作作风和良好的工作习惯。
4. 增强了团队意识和集体主义精神，学会了与他人合作完成工作任务。
五、实训感想1. 通过本次实训，我深刻认识到理论知识与实际操作相结合的重要性。
在今后的学习和工作中，我将更加注重理论知识的积累和实践能力的培养。
2. 实训过程中，我遇到了一些困难，如元器件识别、焊接技巧等。
在老师和同学的帮助下，我克服了这些困难，提高了自己的动手能力。
3. 本次实训让我更加了解了电子装焊工艺的基本知识和原理，为我今后从事相关工作打下了坚实的基础。
4. 在实训过程中，我学会了与他人合作，培养了团队意识和集体主义精神。
收音机焊接实习报告8篇
收音机焊接实习报告收音机焊接实习报告8篇在人们素养不断提高的今天，我们都不可避免地要接触到报告，我们在写报告的时候要注意逻辑的合理性。
那么一般报告是怎么写的呢？下面是小编精心整理的收音机焊接实习报告，希望对大家有所帮助。
收音机焊接实习报告1实习目的：培养学生的动手能力；把所学的电子电路理论知识通过具体电路的实际应用进一步理解，掌握，以达理论和实践有机融接，提升对电子电路较深的认知，为后续的专业课程学习铺垫基础和能力。
二、实习器材介绍：电烙铁，平头螺丝刀，十字头螺丝刀、镊子、剪子。
松香和锡，两节5号电池。
等必备工具EDT-2901型收音机套件一套。
实习内容及过程：介绍收音机发展过程及收音机分类收音机产生于20世纪初,作为无线电广播的接受设备分重要的课题。
其发展主要经历了矿石收音机、电子管收音机、晶体管收音、集成电路收音机、数字收音机和网络收音机等几个阶段。
在这个过程中,无论是收音机的技术还是收音机的造型都发生了相当大的变化，不同过程中不同时期的收音机具有其特定时代的特征,研究收音机造型的发展化,研究收音机造型的发展,对于今后的收音机造型设计乃至其它电子产品的造型设计具有重要的指导意义。
什么是调幅？什么是调频？使载波振幅按照调制信号改变的调制方式叫调幅AM。
经过调幅的电波叫调幅波。
它保持着高频载波的频率特性，但包络线的形状则和信号波形相似。
调幅波的振幅大小，由调制信号的强度决定。
调幅波用英文字母AM表示。
使载波频率按照调制信号改变的调制方式叫调频FM。
已调波频率变化的大小由调制信号的大小决定，变化的周期由调制信号的频率决定。
已调波的振幅保持不变。
调频波的波形，就像是个被压缩得不均匀的弹簧，调频波用英文字母FM表示。
目前，调幅制无线电广播分做长波、中波和短波三个大波段，分别由相应波段的无线电波传送信号。
我国只有中波和短波两个大波段的无线电广播。
中波广播使用的频段大致为550kHz-1600kHz，主要靠地波传播，也伴有部分天波；短波广播使用的频段约为2MHz-24MHz，主要靠天波传播，近距离内伴有地波。
焊接收音机实训报告
焊接收音机实训报告
本次实训任务是对焊接收音机进行组装和调试，通过实际操作掌握焊接技术和
音频电路调试方法，提高实际操作能力和技术水平。
首先，我们需要准备好焊接收音机的各个零部件，包括主板、电容、电阻、晶
体管、音频插孔等。
在进行焊接之前，要认真检查各个零部件是否齐全，并按照电路图纸上的要求进行零部件的摆放和连接。
在焊接的过程中，要注意控制好焊接温度和时间，避免因为温度过高或过低导致焊接不牢固或损坏零部件。
完成焊接后，接下来就是进行音频电路的调试。
首先，将音频插孔连接到音箱上，然后接通电源，调节音量和频率，检查音频输出是否正常。
如果出现杂音或无法正常输出音频信号，需要仔细检查电路连接是否正确，电容和电阻是否选用合适，晶体管是否损坏等。
通过反复调试和检查，最终使音频电路正常工作。
在实训过程中，我们还需要注意安全问题。
焊接过程中要注意防止触电和烫伤，使用绝缘手套和眼镜，保持操作台面整洁，避免引发火灾。
另外，要注意防止静电对电子元件的损坏，避免在干燥环境中进行操作，使用防静电设备。
通过本次实训，我对焊接技术和音频电路调试方法有了更深入的了解，掌握了
实际操作技能，提高了自己的实际动手能力。
在今后的工作中，我将继续努力学习，不断提高自己的技术水平，为工作的顺利进行做好准备。
总结一下，焊接收音机实训报告结束。
通过这次实训，我对焊接和音频电路调
试有了更深入的了解，掌握了实际操作技能，提高了自己的实际动手能力。
希望今后能够在工作中更好地运用所学知识，不断提高自己的技术水平。
收音机焊接实习报告
收音机焊接实习报告收音机焊接实习报告500字范文是将理论联系于实践，培养实际工作能力和分析解决问题的能力，达到学以致用的目的，为成功走向社会做准备。
下面是店铺为您整理的收音机焊接实习报告，一起来看看收音机焊接实习报告!收音机焊接实习报告篇一即使我已经经历过金工实习的实习经验，但当我重新接触到电装实习这门新的实践课程，心里难免有点小小的激动和担忧。
激动是因为有一周相对轻松的时间和自己期望已久的知识，担忧是因为自己第一次有如此经历，害怕不能很好地完成任务。
但一周的电装实习已悄然而愉快的度过，中间的过程的确充满乐趣，或许期间有个别的失败，但这并不影响整体的成就感。
同时，在这实习期间，对于电装实习这门课有了更深一层的认识。
电装实习课的全称是电子产品组装实习，本课程针对我们测控开设，其主要目的是通过一个完整的电子产品的组装调试，学习电子产品的生产工艺过程，认识和理解电子工艺的基本内容，了解常用电子元器件的识别及测试方法，掌握焊接及产品调试的动手操作能力。
对学生进行电子产品人工焊接，装配，调试等生产过程的一种常规培训，以充实理论教学中未能掌握的知识和技能。
同时把在理论教学中学到的知识具体运用到实践操作中，提高学生们的知识和操作技能，提高学生们的综合素质，为后续课程的开设打下良好的基础。
在电装实习期间，我们主要的任务有以下几点：1学会识别和正确使用常用的电器元件;2学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;3学会用万用表测电阻、电容、二极管、三极管，测电压、测电流的方法;4掌握人工焊接和装配技术;学会和掌握简单电子产品的制作、调试方法和步骤;5学会简单电器装置的故障分析及简单故障的排除。
这些任务一直贯穿于我们整个电装实习。
在这期间我们用到的主要工具有;万能表：用于测量电阻值和判断电路是否开路。
烙铁，锡丝，吸焊枪，镊子，螺丝刀等。
当然，器件的认识是最基本，老师也不忘在实习的开始专门用一上午的时间告诉我们。
焊接收音机实习报告5篇
焊接收音机实习报告5篇焊接收音机实习报告篇1（3209字）写在前面：科学上有句名言：实践是检验真理的唯一基石。
作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。
而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。
当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。
怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。
其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。
说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。
唯有不断前进，才能将困难挫折抛在身后。
我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。
当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。
当我们远看时，路不是直的；但渐渐地，脚下的路就直了。
人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。
难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。
之前我从来没有接触过类似的实习，心里难免紧张。
幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。
晚上我将工具拿出来看了看。
稍微熟悉了下实习器材。
第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
电工实训报告收音机（精选5篇）
电工实训报告收音机（精选5篇）第一篇：电工实训报告收音机电工实训报告经过两个周末的电工实训，收音机在我们嘈杂的调试过程中成功完成了，105.2 MHz的常州经济广播电台和88.6 MHz的常州武进广播电台都可以清晰的收到，而且也能收到在这两频率之间的其他一些电台，实用性可想而之。
当然做出这个收音机并不是一蹴而就的，按照老师教的步骤，我们先要学会如何焊点，区分认识元器件，也因此我们在第一个周末一直学习锻炼如何焊点，这些都是我们做收音机的基础，第二个周末我们便在老师的带领下致力于安装收音机，分清元器件的排放位置后，依次正确地将其焊在电板上，也按一二三四的步骤焊点，是焊点呈现锥形，看上去也很整齐美观，在安装元件时没有出现错误，正反方向都严格按照老师样机的形式安插，将收音机安装好后，调谐和调声音开关的转轮都在正确的卡口位置，耳机插孔也正对收音机外壳的空洞，再加上提带天线的放置，所以应该说收音机的外观符合标准。
在实践中，我知道了实际运用中的电阻并不是个规矩的长方体，而是用色环表示大小很小巧的类似圆柱的形状，也知道了电解电容和一般电容的形状一点也不一样，电解电容有正负极，它的两根脚长的为正极，反之则为负极；知道了螺钉的应用也很有讲究，因为机盒内空间有限，所以无论是元件还是用来固定线路板的螺钉，都不能过高或突出，不然后盖将会很难盖上，也知道了尽量不要焊错元件，不然拆下重焊对线路板有损害，焊错两三次，线路板就会报废的；知道了我们要在一块小小的线路板上焊满元件，很容易将焊锡过多的焊点连在一起，造成短路，所以我们在第一周熟练焊焊点是必要的，也知道了调频需要很大的耐心，将刻度盘指向105.2MHz，微调C0-4对照老师的样机，使其播放的内容一致，都是常州经济广播电台，然后再将刻度盘指向88.6MHz，对照88.6MHz 样机的内容。
我们装配的收音机是采用调频的方式，所以我们也必须理解它的工作原理，在我们的电工实训内容中，除了做做收音机外，我们还需要自学POTEL。
工程实训焊收音机报告
一、引言随着科技的不断发展，电子技术在各个领域的应用日益广泛。
为了提高学生的动手能力和工程实践能力，我们进行了焊接收音机的实训。
通过本次实训，我们了解了常用电子器件的类别、型号、规格、性能及其使用范围，掌握了焊接技术，熟悉了电子装焊工艺的基本知识和原理，并培养了我们严谨的工作作风和团队协作精神。
二、实训目的1. 了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2. 熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3. 了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养成良好的工作习惯，也培养团队意识和集体主义精神。
三、实训准备1. 工具与设备：电烙铁、锡焊丝、万用表、螺丝刀、剥线钳、剪刀、焊锡膏、助焊剂、电路板、收音机元器件等。
2. 元器件：电阻、电容、二极管、晶体管、天线线圈、扬声器等。
3. 实验原理：收音机的工作原理是利用天线接收广播电台发射的无线电波，通过变频、放大、检波等过程，最终将音频信号输出到扬声器，还原出声音。
四、实训过程1. 元器件的识别与检测：根据电路图，识别元器件的型号、规格和性能，使用万用表检测元器件的参数，确保元器件质量。
2. 元器件的焊接：按照电路图，将元器件焊接在电路板上，注意焊接顺序和焊接方法。
3. 电路板的组装：将焊接好的电路板安装到收音机外壳中，连接天线、扬声器等外围设备。
4. 调试与测试：通电测试收音机是否正常工作，调整电路参数，确保收音机接收效果良好。
五、实训结果与收获1. 成功焊接并组装一台收音机，掌握了焊接技术。
2. 熟悉了电子装焊工艺的基本知识和原理，提高了工程实践能力。
3. 培养了严谨的工作作风和团队协作精神。
4. 加深了对收音机工作原理的理解，提高了对电子技术的认识。
六、实训感想1. 实训过程中，我们遇到了许多困难，如元器件的识别、焊接技巧、电路调试等。
