钣金原材料检验标准
目测
√
√
√
√
编写/日期
审核/日期
批准/日期
标记
处数
更改文件号
签字
日期
A类缺陷: 致命的安全性缺陷; B类缺陷: 严重的功能性缺陷； C类缺陷: 轻微的外观性缺陷
附表
表1 钢带厚度允许偏差 单位：mm
宽度
厚度允许偏差
≤1
≥
≥
≥
≤50-100
±
±
±
±
≤100-500
±
±
±
±
表2 钢带宽度允许偏差 单位：mm
Q255
255
410-550
24
Q275
275
490-630
20
Q295
295
390-570
23
表4
厚度（mm）
最小反复弯曲次数 （圆柱支座半径r=3mm）
＜
4
＞
3
版本
A/0
零部件名称
冷轧板、镀锌板原材料
共2页第2页
项目
质量标准
质量特性
检验
方法/仪器
检验阶段
样品承认
进料检验
制程检验
成品检验
型式实验
抽样方案:按《统计抽样规定》QY-SIP-80301抽取样品。
镀锌层厚
热镀锌的锌层厚度应≥45μm。用称量法(仲裁方法)测量时,基本测量面为一次测量所去除的区域,不应小于 ㎡，镀层的密度取7.2g/cm3,从单位面积镀层质量可计算出镀层的近似厚度。
钣金原材料检验标准
宁波沁园集团公司
零部件检验标准
产品型号
通用
文件编号
QB/QY11-Z001
版本
A/0
零部件名称
冷轧板、镀锌板原材料
共2页第1页
项目
质量标准
质量特性
检验
方法/仪器
检验阶段
样品承认
进料检验
制程检验
成品检验
型式实验
抽样方案:按《统计抽样规定》QY-SIP-80301抽取样品。
表面质量
1、冷轧板：钢带应有光滑的表面，除允许有深度不超过钢带厚度公差之半的个别凹陷、凸起、纵向刮伤和划痕外，不得有其他缺陷。钢带边缘不得有边裂和毛刺。
B
试验
√
√
√
镀锌板耐腐试验
24小时中性盐雾实验（按GB5938-86执行）；结果应达到6级(按QB-T 3832-1999执行)
B
试验
√
√
√
镀层的附着性
按GB/T 2518-2004 镀层附着性进行180°冷弯试验，距离试样弯曲处5mm以外不允许有锌层脱落。
B
试验
√
√
√
包装
底部有垫木架，外套包装物，并贴有标贴。
B
目测
√
√
√
√
2、镀锌板：镀件表面应是清洁的，无损伤的，其主要表面应平滑，无结瘤、锌灰和露铁现象。
化学成分
供方提供检测报告，化学成分应符合GB/T700规定。（镀锌板为钢基化学成分）
B
检测报告
√
√
√
硬度
按GB/T 试验，HRB：50-60.（供方提供检测报告）
B
检测报告
√
√
√
尺寸
1、带钢厚度允许偏差应符合表1规定。
钢带宽度
允许偏差
厚度≤3
厚度＞3
≤200
±
±
＞200-300
＞300-350
±
±
＞350-450
＞450-600
±
±
表3 钢带拉伸和冷弯试验
牌号
下屈服强度 Mpa
抗拉强度Mpa
断后伸长率A/%
不小于
不小于
Q195
195
315-430
33
Q215
215
335-450
31
Q235
235
375-500
26
2、钢带宽度偏差应符合表2规定。
B
卡尺
卷尺
√
√
√
√
外形
1、弯曲度：≤25.4mm/2.4m。将钢带受检部分靠在平台上，量钢带侧边与平台之间的最大距离。
2、镰刀弯：≤12.4mm/2.4m。将钢带受检部分平放在平台上，测量钢带头和平台的最大距离。
3、扭曲度：≤20°/2.4m。将钢带受检部分平放在平台上，测量钢带与平台的倾角。
C
卡尺
√
√
√
√
√
力学性能
1、钢带的拉伸和冷弯试验应符合表3规定。（镀锌板在去除锌层后试验）
2、钢带反复弯曲试验最少弯曲次数应符合表4规定，试验后，弯曲处不得出现肉眼可见的裂纹。
B
试验
√
√
√
编写/日期
审核/日期
批准/日期
标记
处数
更改文件号
签字
日期
宁波沁园集团公司
零部件检验标准
产品型号
通用
文件编号
QB/QY11-Z001
钣金件检验标准5则范文
钣金件检验标准5则范文第一篇：钣金件检验标准3063钣金件检验标准一、适用范围: 公司产品306钣金件的尺寸、外观检验。
二、检验项目及验收标准: A.尺寸验收标准: 尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配为准。
B.表面处理验收标准: 1.颜色、图案、光泽度与样板相符合，同批产品无色差(不得大于3度)。
2.附着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。
3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。
4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。
C 外观判定标准, 1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。
2.表面污点、颗粒、气泡检验: 2.1 A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。
2.2 B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。
2.3 C 面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm以上。
4.烤漆厚度30μm-60μm。
5、不得有纹印，粘有织物绒毛现象；6、不能有流挂：表面有液体流淌状的突起，顶端呈圆珠状；7、不能有颗粒：表面呈砂粒状，用手摸有阻滞感；8、不能有桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； 5)不能有漏底：表面透青，露出底材颜色；6)不能有麻点：表面因收缩而呈现小孔（麻点），亦称针孔；7)不能有发花：表面颜色深浅不一，呈花纹状；8)不能起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）；9 不能有夹杂：涂层中夹有杂物；机械损伤：外力所致的划伤、刮花、磨损、碰伤。
备注：A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面第二篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。
钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。
一、外观检验。
1. 表面无划痕、凹凸、氧化等缺陷。
2. 涂装表面无起泡、脱落、色差等现象。
3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。
二、尺寸检验。
1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。
2. 检验孔位、孔径、孔距等尺寸是否符合要求。
3. 对折弯角度、弯曲半径等进行精确测量。
三、材质检验。
1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。
2. 对材质进行硬度测试，以验证其强度和耐磨性。
四、装配检验。
1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。
2. 检验装配后的整体尺寸和外观是否符合要求。
五、功能性能检验。
1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。
2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。
六、环境适应性检验。
1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。
2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。
七、特殊要求检验。
1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。
2. 对于客户提出的特殊要求，进行定制化的检验方案。
综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。
在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。
同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。
钣金件加工检验通用标准
1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。
当有冲突时，以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
4.2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.2.3性能：试装配与使用性能符合产品要求。
4.3 管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。
4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。
4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。
5.工序质量检验标准5.1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。
●图纸中未明确标明之尖角（除特别注明外）均为R1.5 mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L ≤5% t（t为板厚）。
钣金质量检验标准
钣金质量检验标准钣金质量检验标准一、引言钣金质量检验是保证钣金制品质量的重要环节，标准化的检验标准和方法能够有效地提高产品的质量稳定性和一致性。
本文档详细介绍了钣金质量检验的标准，包括相关术语、检验方法、流程和要求。
二、术语定义1. 钣金：指以薄板金属为原材料，通过剪切、冲压、弯曲、焊接等工艺加工成型的金属制品。
2. 质量检验：指对钣金制品的尺寸、外观、物理性能等方面进行的检查和测试。
3. 尺寸偏差：指钣金制品在尺寸方面与设计要求之间的差异。
4. 表面处理：指对钣金制品表面进行的清洁、除锈、涂装等工艺处理。
三、质量检验方法1. 可视检查：通过人眼观察钣金制品的外观，检查是否存在划痕、变形、气泡等缺陷。
2. 尺寸测量：使用测量工具，如卡尺、量规等，测量钣金制品的长度、宽度、厚度等尺寸参数，并与设计要求进行比对。
3. 物理性能测试：包括强度测试、硬度测试、耐腐蚀测试等，通过相关的测试设备和方法，评估钣金制品的物理性能指标。
四、质量检验流程1. 准备工作：包括准备检验设备、仪器和检验样品，制定检验计划和程序。
2. 可视检查：对钣金制品的外观进行检查，记录存在的缺陷和不合格项。
3. 尺寸测量：按照设计要求，使用测量工具对钣金制品的尺寸进行测量，记录偏差值。
4. 物理性能测试：根据需要进行相应的物理性能测试，记录测试结果。
5. 结果评定：根据检验结果，判断钣金制品是否符合质量要求。
6. 不合格处理：对于不符合质量要求的钣金制品，根据相关处理程序进行处置。
五、质量检验要求1. 尺寸要求：钣金制品的长度、宽度、厚度等尺寸参数应符合设计要求，并在一定的允许偏差范围内。
2. 表面处理要求：表面处理工艺应符合相关标准和要求，确保钣金制品的耐腐蚀性和外观质量。
3. 物理性能要求：钣金制品的强度、硬度、耐腐蚀性等物理性能指标应满足产品设计和使用要求。
六、附件1. 钣金质量检验报告模板2. 检验设备、仪器清单3. 样品取样程序七、法律名词及注释1. 《质量法》：指中华人民共和国质量法，是我国质量管理系统的基本法律法规，主要规定了产品质量的基本原则和责任。
钣金件检验要求

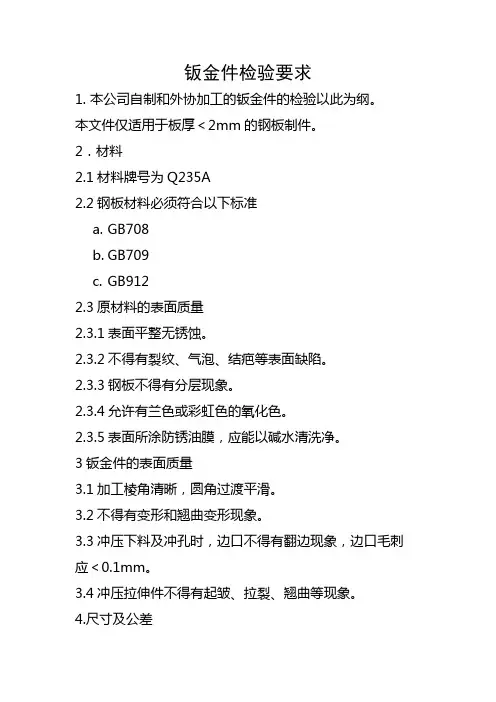

钣金件检验要求1.本公司自制和外协加工的钣金件的检验以此为纲。
本文件仅适用于板厚＜2mm的钢板制件。
2．材料2.1材料牌号为Q235A2.2钢板材料必须符合以下标准a.GB708b.GB709c.GB9122.3原材料的表面质量2.3.1表面平整无锈蚀。
2.3.2不得有裂纹、气泡、结疤等表面缺陷。
2.3.3钢板不得有分层现象。
2.3.4允许有兰色或彩虹色的氧化色。
2.3.5表面所涂防锈油膜，应能以碱水清洗净。
3钣金件的表面质量3.1加工棱角清晰，圆角过渡平滑。
3.2不得有变形和翘曲变形现象。
3.3冲压下料及冲孔时，边口不得有翻边现象，边口毛刺应＜0.1mm。
3.4冲压拉伸件不得有起皱、拉裂、翘曲等现象。
4.尺寸及公差4.1外形尺寸及公差（包括线性尺寸、角度、形位公差等）应符合图样上的技术要求。
4.2未注线性尺寸公差按GB1804《一般公差未注尺寸的线性公差》中规定的未注公差值，见下表长度≤1000时按GB1804-c长度＞1000时按GB1804-m4.3未注角度公差按GB11335《未注公差角度的极限偏差》中的有关规定，见下表，执行c级5.焊接部位的检验按Q/FL024-2001《联合收割机焊接质量检验和验收技术条件》的要求进行。
6.焊接外观检查6.1焊点排列整齐，焊缝光滑美观。
6.2熔融处钢板不得有击穿现象。
6.3焊后不得有翘曲变形现象。
6.4清除焊渣，飞溅等焊接残留物。
7.冲压部位的检验7.1冲压形状和尺寸达到图样要求。
7.2冲压边口（周边和孔边）不得有翻边、毛刺和缺口等缺陷。
7.3压延拉伸处不得有起皱、开裂、缺口等缺陷。
8.检查频率8.1工序检验8.1.1内部加工件，每道工序都应进行首检，并做记录。
8.1.2重要工序的首检应由专职检验员进行，并作记录。
8.1.3专检人员巡检，每班不少于二次。
8.2零部件检验，抽检率3% , 但批量50件以下不得少于2件。
8.3外协件抽检率5%,但批量50件以下不得少于2件。
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制品，广泛应用于汽车、家电、建筑等领域。
为了确保钣金件的质量，需要进行严格的检验。
本文将介绍钣金件检验的标准和方法，以便相关人员能够准确、全面地进行检验工作。
首先，钣金件的外观检验是非常重要的一步。
外观检验主要包括表面平整度、表面无损伤、表面无氧化等方面。
检验人员应该仔细观察钣金件的表面，确保其符合相关标准要求。
同时，还需要使用测量工具对钣金件的尺寸进行检验，确保其尺寸精准度符合要求。
其次，钣金件的材质和硬度也是需要检验的重点内容。
材质和硬度的检验需要使用专业的检测设备，如金相显微镜、硬度计等。
通过对钣金件材质和硬度的检验，可以确保其材质符合要求，硬度达到标准。
另外，钣金件的加工工艺也需要进行检验。
加工工艺的检验主要包括成型工艺、焊接工艺、涂装工艺等方面。
检验人员需要对钣金件的加工工艺进行全面的检查，确保其加工工艺符合相关标准要求，且没有质量缺陷。
钣金件的耐腐蚀性能也是需要进行检验的内容之一。
耐腐蚀性能的检验需要将钣金件暴露在特定的腐蚀环境中，通过一定的时间观察和测试，来评估钣金件的耐腐蚀性能。
这一步骤对于钣金件在特定环境下的使用性能具有重要意义。
最后，钣金件的包装和标识也需要进行检验。
包装和标识的检验主要包括包装是否完好、标识是否清晰、标识内容是否准确等方面。
这一步骤可以确保钣金件在运输和使用过程中能够被正确识别和保护。
总之，钣金件的检验工作是确保其质量的重要环节。
通过严格按照相关标准和方法进行检验，可以有效地保证钣金件的质量稳定和可靠性。
希望本文介绍的钣金件检验标准和方法能够对相关人员有所帮助，提高钣金件的质量水平，推动相关行业的发展。
钣金件质量验收标准
钣焊件制作及验收标准一、依据标准1、依据中华人民共和国国家标准：GB/T706-2008《热轧型钢》。
2、依据中华人民共和国国家标准：GB/T709-2006《热轧钢板和钢带的尺寸、外形、重量及允许偏差》。
3、依据中华人民共和国国家标准：GB/T19804-2005《焊接结构的一般尺寸公差和行为公差》。
二、具体要求（一）钣金件焊前要求1、所有原材料不得低于国家标准的要求，否则不得下料制作。
2、要求焊接型钢不直度不超过2/1000，总弯曲度不大于总长度的0.3%。
3、钣金件焊接前，必须对钢板、型钢进行除锈或抛喷丸处理。
处理后若有不直、不平现象则必须校直、校平后再焊接。
4、特殊工件焊接后喷不到底漆的，喷丸校直、校平后应首先喷涂底漆。
5、在进行焊接前，应根据零件大小、材料厚度、焊缝要求的大小等不同选用粗细规格不等的焊条。
（二）焊接过程的要求1、按图纸、技术、工艺要求制作焊接，因看图纸有误，导致工件焊错，需重新焊割的，该件按次品处理。
2、焊接时，要求该坡口的地方必须坡口，加工周转件没有坡口的、或者焊接型材等，应根据情况用磨光机进行坡口。
需机加工坡口的应进行加工坡口处理。
3、焊接时应保证工件外形尺寸和形位公差，非加工面形位公差按IT15级执行，保证型钢、钢板对接时错位量不超过厚度的2%。
4、焊接时需要代料的，未经技术部门的书面同意，不能代料。
5、焊接时的焊缝严格按图纸要求，该连续焊的连续焊，该断续焊的一定要断续焊。
如图纸没有要求的断续焊尺寸长度，则每间隔150mm焊50mm。
点焊时各焊点距离必须均匀一致。
6、连续焊缝要求平直光滑，不能有明显的高低不平现象，不能有焊穿、焊偏、焊疤、气孔、咬边等现象。
焊缝的焊角以图纸要求为准，无要求的保证焊角为相临件的最小厚度。
7、焊后：每道焊缝应清根处理，清除焊渣，去掉周边毛刺。
8、图纸上要求折弯的零件，没有研究所的书面同意，不得采用焊接方式。
9、钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复，不得有明显锤窝现象。
钣金质量检验标准
引言：钣金是一种重要的制造工艺，广泛应用于汽车、航空航天、建筑和电子等领域。
为了确保钣金制品的质量，需要进行严格的质量检验。
本文将介绍钣金质量检验的标准，包括材料检验、尺寸检验、外观检验、力学性能检验和表面处理检验。
概述：钣金质量检验标准是保证钣金制品质量的重要依据，它涉及到材料的选择和质量要求、尺寸的准确度、外观的美观程度、力学性能的测试以及表面处理的要求等方面。
合格的钣金制品应该符合各项检验标准，以确保其在使用过程中的安全性、可靠性和持久性。
正文：一、材料检验1. 材料的选择：根据钣金制品的用途和要求，选择适当的材料。
常用的钣金材料有冷轧板、热轧板、不锈钢等。
选择合适的材料可以确保钣金制品的强度和耐腐蚀性。
2. 材料质量要求：材料需要满足相应的国际或行业标准，如ISO 9001，ASTM等。
检验包括材料的化学成分、物理性能和机械性能等。
二、尺寸检验1. 尺寸的准确度：检验钣金制品的尺寸是否符合设计要求。
包括平面度、垂直度、平行度等尺寸公差检验。
2. 测量工具的使用和校准：使用合适的测量工具进行尺寸检验，如千分尺、游标卡尺、投影仪等。
同时，需要定期校准这些测量工具，确保其精度和准确度。
三、外观检验1. 表面平整度：检验钣金制品的表面平整度，包括平整度、波纹度等。
表面平整度的要求可以根据不同的用途和外观要求来确定。
2. 表面缺陷：检查钣金制品表面是否有划痕、氧化、凹陷等缺陷。
根据不同的表面质量要求，可以定义不同的缺陷标准。
四、力学性能检验1. 强度和硬度检验：测试钣金制品的抗拉强度、屈服强度、延伸率等力学性能。
常用的测试方法有拉伸试验机、冲击试验机等。
2. 断裂韧性：测试钣金制品在受力作用下的抗断裂性能。
根据不同的钣金制品的应用领域和要求，可以选择不同的测试方法，如Charpy冲击试验、缺口冲击试验等。
五、表面处理检验1. 表面涂装检验：检验涂装膜的厚度、附着力、耐候性等。
常用的测试方法有薄膜厚度计、附着力测试机等。
钣金检验标准
文件名称：钣金产品检验标准文件编号：WTL－MP－QA-002 发行日期：2007年03月01日钣金产品检验标准1. 目的确保零部件的加工质量，防止未经检验和不合格的加工零部件转序或误用。
2. 适用范围本指导书明确规定了钣金制造工序检验的方法和要求。
本指导书适用于公司内对钣金加工零部件的质量控制，当产品有特殊要求涵盖本指导书，请遵照产品特殊要求执行。
3. 职责3.1 生产部操作工负责对所加工零部件进行自检和互检。
3.2 质量部负责所加工零部件的检验和不良品处理。
3.3 工程部负责产品技术支持。
4. 工序检验规范操作工在操作前，要对上道工序加工零件或原材料进行外观和形状检验，如果发现不良品，操作工可以拒收并通知检验员或工程师处理该不良品。
4.1 拉丝检验：4.1.1 检验方法a.操作工及检验员对于每班每批次拉丝加工零件都必须进行首件检验，只有当首件检验合格后，方能进行批量生产. 检验员要求一次首件，一次过程检验和一次最终检验。
操作工在领原材料时必须依据生产程序单的要求检查规格尺寸。
b.操作工应对拉丝零件的表面质量进行全数检验。
4.1.2 检验要求：4.1.2.1 按照工程文件，确认拉丝前原材料符合要求。
剪切零件的检验要求：4.1.2.1.1 对第一块剪下来的材料，应仔细测量各尺寸。
对所剪切的零件进行对角线测量：小于2mm 为合格。
单边测量：小于0.5mm为合格。
检验员检验合格后才可以继续剪料。
4.1.2.1.2 对于剪下来的材料，检查材料剪切边缘是否有蜷曲和变形，如有高于表面0.5mm的为不合格。
4.1.3 剪切下来的板材表面优先按照TS文件或者Routing上有规定的要求检验，没要求的一般按照以下4点要求检验：4.1.3.1 不得有长度超过4毫米深划痕(有手感的)，特别是正中很明显的位置，或划痕虽浅但很多很密很长，均不允许。
单面刮痕不能超过2条。
4.1.3.2 不允许表面有任何凹痕。
4.1.3.3 不允许有任何变形。
钣金件及喷涂件检验规范
钣金件及喷涂件检验规范
1．目的
规范钣金结构件的检验标准，是产品的工艺要求和产品的一致性得到有效控制。
2．适用范围
本标准适用于公司各种钣金结构件的检验，图纸和计数文件并同使用。
当有冲突时，已图纸要求为准。
3．原材料检验标准
3.1 钣金件
3.1.1 材料外观：平整无锈迹，无开裂与变形，加工处无毛
刺，凸起，裂痕等。
3.1.2 尺寸：按图纸或计数要求执行，未标注公差的参照表
1执行。
3.2 通用五金件、紧固件
3.2.1 外观：表面无锈迹、无毛刺批锋，整批来料外观一致性良好
3.2.2 尺寸: 按图纸或国标要求
3.2.3 性能：试装配与使用性能符合产品要求
3.3 压铆件
压铆螺母（柱）、压铆多顶、涨铆螺母（柱）、拉铆螺母等，压伤零部件后，螺纹不等变形（螺母和螺钉能够自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑）。
压铆区无变形，顶部无毛刺。
3.4 喷涂件检验标注
3.4.1 颜色与样板相符合，同批产品无色差
3。
