标准图集《消防水泵接合器安装》修编简介
给排水专业21018版标准图集、通用图集有效版本清单
37 建筑生活排水柔性接口铸铁管道与钢塑复合管道 安装 38 建筑特殊单立管排水系统安装 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 建筑给水复合金属管道安装 屋面雨水排水管道安装 球墨铸造铁单层井盖及踏步施工 双层井盖 球墨铸铁复合树脂井盖、水箅及踏步 室外给水管道附属构筑物 混凝土模块式室外给水管道附属构筑物 绿地灌溉与体育场地给水排水设施 柔性接口给水管道支墩 自承式圆弧形架空钢管 建筑小区埋地塑料给水管道施工 排水检查井（含2003年局部修改版） 混凝土排水管道基础及接口 雨水口 小型排水构筑物 埋地塑料排水管道施工 预制装配式钢筋混凝土排水检查井 塑料排水检查井-井筒直径700~1000 混凝土模块式排水检查井 建筑小区塑料排水检查井 湿陷性黄土地区给水排水管道基础及接口 湿陷性黄土地区给水排水检漏管沟
修编代替89S842(一）规格：8 开 修编代替 89S842(二）~ （六）规格：8开 修编代替94S844(一）规格：8 开 修编代替94S844(二）~(六） 规格：8开 修编代替96S811~96S821 96S834~96S835 规格：8开 修编代替96S823~96S833 96S836~96S838 规格：8开 S901~902民用建筑工程给水排 水设计深度图样(2009年合订 本）修编代替04S90105S902 修编代替04S901 05S902 规 格：8开
S S S
修编代替02SS104 修编代替05S108 新编 新编
SS 修编代替06SS109 S S S S S S S S S S S S SS 新编 S S S S S S S S S S S 修编代替92S220 修编代替01S302 修编代替92S303 代替99S304 修编代替01S305 修编代替03SS408 新编 修编代替03S401 修编代替S161 修编代替S311 90S319 修编代替S312 原图集号98S176 修编代替89SS175 修编代替01S201、07MS101-1 修编代替 04S202 修编代替86S164 与99S203配合使用 代替S152、153 修编代替01SS126

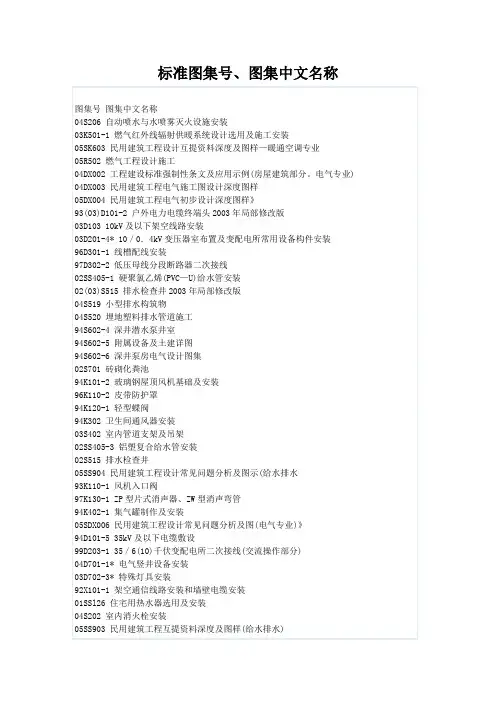

标准图集号 图集中文名称
04FD01防空地下室电气设计示例
01SSl05常用小型仪表及特种阀门选用安装
01S123贮水罐选用及安装
01S201室外消火栓安装
99S304卫生设备安装
02S404防水套管
03S407-1建筑给水金属管道安装一铜管
03S504刚性接口给水承插式铸铁管道交墩
94S602-2半地下式深井泵房
03SR113中央液态冷热源环境系统设计施工图集
01R409管道穿墙、屋面防水套管
01R414室外热力管道安装(架空支架)含局部修改版01(03)R414)
98R419管道与设备保冷
03X602智能家居控制系统设计施工图集
97X700(上)智能建筑弱电工程设计施工图集
04FS01防空地下室给排水设计示例
00D101-7预制分支电力电缆安装
01D203-2* 6—10千伏配电所二次接线(直流操作部分)
01D302-3*低压母线分段断路器二次接线(续)
04D701-3*电缆桥架安装
03X301-1*广播与扩声
01SJ914住宅卫生间
99(03)S203消防水泵接合器安装2003年局部修改版
95S124自控恒温装置
02S701砖砌化粪池
94K101-2玻璃钢屋顶风机基础及安装
96K110-2皮带防护罩
94K120-1轻型蝶阀
94K302卫生间通风器安装
03S402室内管道支架及吊架
02SS405-3铝塑复合给水管安装
02S515排水检查井
05SS904民用建筑工程设计常见问题分析及图示(给水排水
93K110-1风机入口阀
96K120-2钢制蝶阀
02R111小型立、卧式油罐图集
自动喷水灭火系统施工及验收 (15)消防水泵接合器安装
消防水泵接合器安装4．5．1 本条规定主要强调消防水泵接合器的安装顺序，尤其重要的是止回阀的安装方向一定要保证水通过接合器进入系统。
规范编制组曾在北京地区调研，据北京市消防局火调处、战训处介绍，发现数例将消防水泵接合器中的止回阀装反，造成无法向系统内补水的事例。
主要原因是安装人员和基层的管理人员不清楚消防水泵接合器的作用造成的。
因此强调安装顺序和方向是很有必要的。
随着消防水泵接合器新产品的不断涌现且被采纳，此条文不完全适用于现阶段各种产品的使用，增加“整体结构的消防水泵接合器”的安装要求。
4．5．2 消防水泵接合器主要是消防队在火灾发生时向系统补充水用的。
火灾发生后，十万火急，由于没有明显的类别和区域标志，关键时刻找不到或消防车无法靠近消防水泵接合器，不能及时准确补水，造成不必要的损失，这种实际教训是很多的，失去了设置消防水泵接合器的作用。
墙壁消防水泵接合器安装位置不宜低于0.7m是考虑消防队员将水龙带对接消防水泵接合器口时便于操作提出的，位置过低，不利于紧急情况下的对接。
国家标准图集《消防水泵接合器安装》99S203中，墙壁式消防水泵接合器离地距离为0.7m，设计中多按此预留孔洞，本次修订将原来规定的1.1m 改为0.7m是为了协调统一。
为与国家标准《建筑设计防火规范》GBJ 16相关条文适应，消防水泵接合器与门、窗、孔、洞保持不小于2.Om的距离。
主要从两点考虑：一是火灾发生时消防队员能靠近对接，避免火舌从洞孔处燎伤队员；二是避免消防水龙带被烧坏而失去作用。
4．5．3 地下消防水泵接合器接口在井下，太低不利于对接，太高不利于防冻。
0.4m的距离适合1.65m 身高的队员俯身后单臂操作对接。
太低了则要到井下对接，不利于火场抢时间的要求。
冰冻线低于O.4m 的地区可由设计人员选用双层防冻室外阀门井井盖。
4．5．4 本条规定阀门井应有防水和排水设施是为了防止井内长期灌满水，阀体锈蚀严重，无法使用。
99(03)S203消防水泵接合器安装(含2023年局部修改版)
4 4. 定期检查
消防水泵接合器和消防泵要协 同工作，才能保证消防水流顺 利输出，有效扑灭火灾。
定期检查消防水泵接合器和消 防泵的连接情况，及时排查问 题，保证设备正常工作。
消防水泵接合器的常见故障及解决方法
常见故障
1. 连接不紧密 2. 阀门卡死 3. 管道堵塞 4. 水泵故障
解决方法
1. 重新拧紧连接处 2. 清理或更换阀门 3. 疏通管道 4. 维修或更换水泵
3 3. 多种型号
消防水泵接合器有各种型号和规格，适合不同的消防水带和消防水泵 。
消防水泵接合器的作用与重要性
快速连接
消防水泵接合器是消防水泵与消防水带之间的连接装置，能够快 速、可靠地连接消防水带，方便消防员快速展开灭火工作。
保证水源
消防水泵接合器是消防水系统的重要组成部分，能够确保消防水 泵与消防水带之间连接紧密，防止漏水，保证充足的水源供应。
压力检查
检查压力表是否正常工作，并 进行定期校准。确保压力符合 标准要求。
消防水泵接合器的安全隐患排查
管道检查
定期检查管道是否存在腐蚀、破裂或堵塞等问 题，确保管道畅通无阻。
泄漏检测
定期检查消防水泵接合器和消防栓是否出现漏 水现象，及时进行维修或更换。
阀门测试
定期测试消防水泵接合器和消防栓的阀门是否 能正常开启和关闭，确保紧急情况下能够快速 供水。
验收测试
更换后进行水压测试，确保接 合器性能良好，满足消防安全 要求。
消防水泵接合器与消防栓的配 合使用
1 1. 连接ຫໍສະໝຸດ 2 2. 开启将消防水泵接合器连接到消防 栓的接口上，确保连接牢固。
打开消防栓阀门，水流通过消 防栓进入消防水泵接合器。
3 3. 水流
消防水泵接合器安装图
消防水泵接合器安装图消防水泵接合器是用于连接消防水泵与供水管道的重要设备。
它的主要功能是确保消防水泵与供水管道之间的紧密连接，防止漏水和泄压，以确保消防系统的正常运行。
本文将详细介绍消防水泵接合器的安装过程，包括所需材料和工具，以及具体步骤。
一、所需材料和工具在安装消防水泵接合器之前，您需要准备以下材料和工具：1. 消防水泵接合器：根据消防水泵的型号和尺寸选择相应的接合器。
确保接合器符合相关标准和规范。
2. 螺栓和螺母：选择适合接合器的螺栓和螺母，确保其质量良好并符合相关标准。
3. 密封垫片：用于确保接合器与水泵和管道之间的密封性能。
4. 螺丝刀和扳手：用于安装接合器和紧固螺栓。
5. 手电钻和钻头：用于在安装位置上钻孔。
二、安装步骤1. 确定安装位置：首先需要确定接合器要安装的位置。
该位置应在消防水泵出口和供水管道之间。
2. 准备安装材料：将所需的材料和工具准备齐全。
检查接合器的尺寸和型号是否与消防水泵和供水管道相匹配。
3. 安装接合器：使用手电钻和钻头，在预定的安装位置上钻孔。
确保钻孔的位置和尺寸与接合器的要求相符。
然后将接合器放置在钻孔处并调整至水平位置。
4. 连接消防水泵：将消防水泵的出口与接合器的进口对齐。
使用螺栓、螺母和垫片将其连接起来。
确保螺栓和螺母紧固牢固，并使用扳手适度拧紧，但不要过紧。
5. 连接供水管道：将供水管道的出口与接合器的出口对齐。
使用螺栓、螺母和垫片将其连接起来。
同样地，确保螺栓和螺母紧固牢固，并使用扳手适度拧紧。
6. 检查与测试：完成安装后，进行严密性检查和测试。
检查接合器与水泵和管道之间是否有漏水情况。
可以通过加压测试来验证其密封性能。
7. 固定接合器：如果接合器需要进行固定，可以使用固定夹等附件进行固定，以确保接合器的稳定性和安全性。
8. 清理和维护：安装完成后，清理工作场地，并定期进行维护和检查，确保接合器的正常运行和使用寿命。
总结：通过按照上述步骤和注意事项进行操作，您可以成功安装消防水泵接合器。

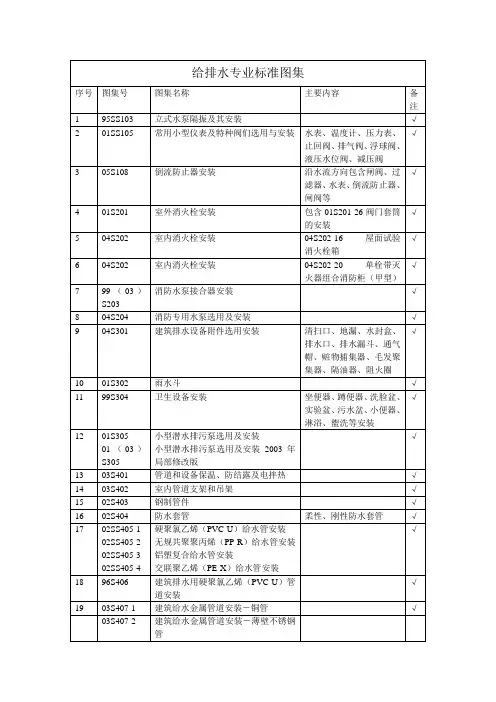

给排水专业标准图集_2
04S206
自动喷水与水喷雾灭火设施安装
32
05SS904
民用建筑工程设计常见问题分析及图示（给水排水）
33
05SS905
给水排水实践教学及见习工程师图册
34
05SS907
小城镇住宅给水排水设施选用与安装
35
S1（一）2004版
给水设备安装（冷水部分）
36
S1（二）2004版
给水设备安装（热水及开水部分）
37
S2 2004版
消防设备安装
38
S3 2004版
排水设备及卫生器具安装
39
S4（一）2004版
室内给水排水管道及附件安装（一）
40
S4（二）2004版
室内给水排水管道及附件安装（二）
41
S5（一）2005版
室外给水排水管道工程及附属设施（一）
42
S5（二）2005版
室外给水排水管道工程及附属设施（二）
43
FS01~02
防空地下室给排水设计（2004年合订本）
90S503
格栅、格网及起吊架
62
03S504
刚性接口给水承插式铸铁管道支墩
63
03SS505
柔性接口给水管道支墩
64
05S506-1
自承式平直形架空钢管
65
02S101
矩形给水箱
66
98S102
卧式水泵隔振及其安装
67
02SS104
二次供水消毒设备选用与安装
68
02S106
中小型冷却塔选用及安装
69
√
10
01S302
雨水斗
√
11
99S304
关于消防水泵接合器安装标准
关于消防水泵接合器安装标准【消防水泵接合器】做人要有原则，做事要有准则，任何事物都有一定的要求。
今天我们就来说一下消防水泵接合器安装标准。
当室内消防泵发生故障或遇大火室内消防用水不足时，消防车的水泵可迅速方便地通过该接合器的接口与建筑物内的消防设备相连接，并送水加压，从而使室内的消防设备得到充足的压力水源，用以扑灭火灾，有效地解决了建筑物发生火灾后，消防车灭火困难或因室内的消防设备因得不到充足的压力水源无法灭火的情况。
【关于消防水泵接合器安装标准】下列场所的室内消火栓给水系统应设置消防水泵接合器:1高层民用建筑;2设有消防给水的住宅、超过五层的其他多层民用建筑;3地下建筑和平战结合的人防工程;4超过四层的厂房和库房，以及高层楼板超过20m的厂房或库房;5四层以上多层汽车库和地下汽车库;6城市市政隧道自动喷水灭火系统、水喷雾灭火系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统，均应设置消防水泵接合器。
消防水泵接合器的给水流量宜按每个10L/s~15L/s计算。
消防水泵接合器设置的数量应按系统设计流量经计算确定，但当计算数量超过3个时，可根据供水可靠性适当减少;下列消防给水系统宜适当减少:1市政给水管网2路直接供水的高压消防给水系统;2高位消防水池、水塔2路供水的高压消防给水系统。
临时高压消防给水系统向多栋建筑供水时，消防水泵接合器宜在每栋单体附件就近设置。
消防水泵接合器的供水压力范围，应根据当地消防车的供水流量和压力确定。
消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器;当建筑高度超过消防车供水高度时，消防给水应在设备层等方便操作的地点设置手抬泵或移动泵接力供水的吸水和加压接口。
水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
墙壁消防水泵接合器的安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m，且不应安装在玻璃幕墙下方;地下消防水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径。
消防水泵接合器安装规范
消防水泵接合器安装规范
1消防水泵接合器安装规范
消防水泵接合器是消防系统中一个重要的组成部分。
它主要用于连接水泵、管道系统和管路以及水泵系统之间的配件，它可以确保系统正确运行，并为水泵提供所需的液压平衡，保持水泵的正常运行。
为了保证安全可靠的使用，请遵守以下安装规范。
1.确定接合器的安装位置
在安装消防水泵接合器之前，应仔细确定接合器的安装位置，以确保接合器的安装稳定，符合系统的规范要求，并且接合器距离大型水泵的安装距离也遵守了要求。
位置需要大于2m，需要对其他周围设备造成的影响做出必要的考虑，并确保接合器的安装位置满足工程要求。
2.使用正确的安装工具
消防水泵接合器安装时，要使用正确的安装工具，例如螺丝刀和钻头，这样可以确保接合器的松紧度。
如果接合器松紧度不足，会导致接合器在运行过程中脱落，影响管道系统的正常运行，给用户造成严重的安全隐患。
3.检查和整理接合器
在安装消防水泵接合器之后，要认真检查接合器，确认齐全并整理好接合器，保证所有接合件都位于正确的位置，并且螺母和螺栓的安装标准符合要求。
4.故障排除和维护
消防水泵接合器的常规维护和检查应每月1次，每次维护都应检查接合器的摩擦力和松紧度，如果检查发现接合器有任何故障，应及时排除故障，确保系统的安全运行。
以上是有关消防水泵接合器安装规范的介绍，在消防水泵接合器安装时，应参照以上安装流程，以保证接合器的正确安装，确保系统的安全可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准图集《消防水泵接合器安装》修编简介
金雷
柏诚工程技术有限公司
《消防水泵接合器安装》是建筑防火设计和施工中常用的一册标准图集。
原图集 (87S164)是我院于1986年编制的。
迄今为止，已使用了十多年。
在这十几年中，随着我国社会和经济的深刻变革，工业与民用建筑建设事业的迅速发展，技术的不断进步，许多新技术、新产品的出现，原因集中的内容已不能适应新情况，不能满足当前实际和今后行业发展的需要，急需协调解决和重新修编。
为此，依照“建设［1999］202号关于印发《一九九九年国家建筑标准设计编制工作计划》的通知”，我院接受国家建筑标准设计研究所委托，承担了《消防水泵接合器安装》图集的修编。
修编图集于1999年底送审并通过审查，于2000年5月交付出版。
现将有关该图集的修编情况简介如下：
一图集修编的原则
图集修编的原则是：能反映出国家经济建设和发展的方针政策，深入调查研究，积极采纳成熟的新产品、新技术，力求保证内容的准确性、可靠性、先进性、适用性和通用性。
二图集修编的主要内容
1．增加多种新型消防水泵接合器
此次修编，取消了原图集中使用的传统老产品，增加了六种新型消防水泵接合器。
新产品的共同特点是产品的技术先进，性能可靠，体积小巧，安装方便。
2．增加井室结构形式
原因集中室外安装的井室仅有一种砖砌结构形式，且顶部不能通行汽车。
修编图集中，除砖砌不过车的消防水泵接合器井外，增加了其顶面可通行大型消防车(超汽—20级重型车)的砖砌和钢筋混凝土两种结构形式的消防水泵接合器井。
3．增加井深形式
原图集中室外地上及地下式消防水泵接合器井的井深尺寸最小为1．5m。
修编图集中， A型地上式消防水泵接合器井增加了井深1．2m的形式，其余各型地上式消防水泵接合器井均增加了井深为0．9m和1．2m的形式；各型地下式消防水泵接合器井均增加了井深为1．2m的形式。
4．增加两组并列安装形式
原图集中室外安装只有单组布置一种形式。
修编图集中除各型产品室外单组布置的安装形式外，增加了各型产品室外两组并列布置于一井室内的安装形式。
5．增加墙壁式安装形式
取消原图集中墙壁式的丙型安装形式。
增加了室内消防水泵接合器阀组垂直向上和垂直向下两种安装形式。
6．对原图集中不符合现行规范和标准的用词、术语、单位、数字符号等均进行统一修改，在此不一一赘述。
三图集修编有关问题的说明
1．消防水泵接合器型号的表示方法
在修编图集的总说明中有详细说明。
因为此次收入图集的产品种类多、结构形式各有差异，为便于图集编制和选用，产品末尾符号定义为代表产品种类顺序号，用A、B……表示。
关于消防水泵接合器的末尾符号，国家标准有公称压力代号和连接型式代号，而修编图集中只涉及一种公称压力(1．6MPa)和一种连接方式(法兰连接)，不会造成误解，所以无需另有表示。
2.关于公称压力为2．5Mpa的消防水泵接合器
现行国家标准《消防水泵接合器》GB3446—93中提及“消防水泵接合器可分为公称压力为1．6MPa和2．5MPa两种规格”。
在调研中，得知目前国内尚无公称压力为2．5Mpa规格的产品，所以本次修编图集未收录编制相关内容。
3．消防水泵接合器安全阀的配置
在原图集中，消防水泵接合器既有设安全阀的，也有不设安全阀的。
现行国家标准《消防水泵接合器》GB3446—93要求消防水泵接合器的结构应具备与水带连接、关闭、止回、防超压和泄水放空五种功能，即安全阀为系统超压时的自动泄压装置。
所以，修编图集中各型阀组均配置了安全阀。
4．增加消防水泵接合器的井室结构及安装形式
近年来，城市用地日趋紧张，设计中常遇到消防水泵接合器设置场所受限，有时无法布置在绿化带或人行通道等非汽车行驶地段。
此修编图集中增加了顶面可过汽车的井室结构形式，并按通行重型车(超重—20级)设计。
在建筑消防给水设计中，常遇到需设置多组消防水泵接合器的情况。
在反馈的征询函中，有相当比例的意见提到希望增加多组并列安装形式的有关内容。
由此看来，从实际应用需求出发，增加多组并列安装形式是必要的。
但在修编国集中编入几种适合呢?初稿中有两级、三级及四组并列安装形式。
后经反复探讨和论证，广泛征求专家意见之后，最后确定保留两组并列安装方式，以提供搭配组合选用。
增加井室的井深形式，是因为大量反馈意见中反映，在华南、中南、华东等诸多省份地区，其安装深度可浅些。
所以本次修编图集中提供了井深为0．9m
或1．2m的选择。
5．消防水泵接合器的支持流量
在修编过程中，有不少同行建议希望能在图集中明确DNl00和DNl50的消防水泵接合器的各自的支持流量，以便于设计选用。
《高层建筑设计防火规范》(以下简称《高规》中7．4．5条)和《建筑设计防火规范》 (以下简称《建规》)中8．6．1条均规定：“水泵接合器的数量应按室内消防用水量经计算确定，每个水泵接合器流量应按10--15L/S计算”，并在条文说明里解释，每个消防水泵接合器供一辆消防车加压供水，一辆消防车的流量一般为10--15L/S，因此每个水泵接合器的流量亦为10--15L／S。
《自动喷水灭火系统设计规范》第3．1．3条规定：“水泵接合器的数量应根据自动喷水灭火系统用水量确定，但不宜少于两个。
每个水泵接合器的流量直按10-15L/S计算”。
此条文基本上与《建规》，《高规》一致。
但在其条文说明中则说明应按系统管网允许流速来计算水泵接合器的设置个数，并给出几组数值如：当管网允许流速值分别为2．0m/s， 2．5m／s，3．0m/s时，DNl00的水
泵接合器的通过流量分别为15，5L／s，19．4L／s，23L/s， DNl50的水泵接合器的通过流量分别为35L／S，44L/s，52L／s。
另指出：“目前一部消防车的水泵出水量为30L／s”。
此解释和计算方不仅与其条文而且和《建规》、《高规》不统一。
在修编图集的初审稿中，我们曾依习惯做法和通常观点在总说明中予以分别给定。
后在审查中觉依据不足，便删去相关内容。
6．室外消防水泵接合器距建筑物外墙的距离
此问题有同行建议在图集中明确。
对这个问题，《建规》和《高规》均未有明文规定。
只有《建筑给水排水设计手册》[1]第88页指出：“……距建筑物外墙的距离不宜小于5m。
……”此次修编图集中不宜对水泵接合器设置地点进行硬性规定和要求。
设计时应依据规范并视具体的实际情况而确定。
由于个人能力所限，修编图集及文章中谬误难免，恳请专家及同行批评指正。
参考文献：
陈耀宗、姜文源等，《建筑给水排水设计手册》》北京：中国建筑工业出版社，1992。
