2019年江苏省南京市中考物理试题(整理含答案)
南京市2019年初中学业水平考试物理注意事项：1.本试卷共8页，全卷满分100分，考试时间为90分钟，考生答题全部答在答题卡上，答在本试卷上无效.2.请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合，再将自己的姓名、考试证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上.3.答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑.如需改动，请用橡皮擦干净后，再选涂其他答案。
答非选择题必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效.―、选择题（本题共12小题，每小题2分，共24分.每小题给出的四个选项中只有一个选项符合题意）1.下列能源中，屈于可再生能源的是A.天然气B.煤C.石油D.风能2.以下活动中，用来探究声音产生原因的是3.关于家庭电路，下列说法正确的是A.用电器的金属外壳一定要接地B.空气开关自动断开，一定是某处出现了短路C.电能表测量的最家用电器的总功率D.使用测电笔时，手不能接触笔尾的金属电极4.图甲是小明春游时看到的美景，图乙中能正确反映他看到水中“树木”的光路图是5.图甲为探究冰熔化特点的实验装置，图乙为观察“碘锤”中物态变化实验装置。
已知标准大气压下，冰和碘的熔点分别是0℃和113.5℃。
对比两实验有以下判断：⑴冰和碘都经历了固态变为液态的过程；（2）冰和碘在物态变化过程中都需要吸收热量.这两个判断A.只有（1）正确B.只有（2）正确C.都正确D.都错误6.小明看到闪电后12.3s又听到雷声.已知声音每3s传播的距离约为1000m，光速约为3X108m/s,于是他用12.3除以3很快估算出闪电发生位置到他的距离为4.1km。
假设声速或光速发生以下变化，这种估算方法不再适用的是A.声速增大为原来的两倍B.声速减小为原来的一半C.光速减小为原来的一半D.光速减小为声速的两倍7.关于粒子和宇宙，下列说法正确的是A.固体、液体很难被压缩，说明分子间存在吸引力B.杨絮漫天飞舞，说明分子在做永不停息的无规则运动C.电子、原子核、原子是按照由小到大的尺度排序的D.“地心说”提出太阳是宇宙的中心8.如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后兩静止释放，两小车同时运动.下列说法正确的是A.两小车相互远离B.小车运动起来是因为小车有惯性C.磁体对铁块有作用力，同时铁块对磁体也有作用力D.磁体对铁块的作用力和铁块受到的重力是一对平衡力9.关于温度、热量和内能，下列说法正确的是A.温度相同的物体内能一定相等B.汽油机做功冲程中燃气的内能减小C.我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多10.电能可以使灯泡发光，同时产生内能，这些内能又可以自动地转化为电能图甲是水位自动报警器的原理示意图。
11.利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值。
要求仅根据温度计示数的变化完成实验，则两个实验都需要控制相同的A.液体种类B.燃料种类C.液体质量D.燃料质量12.如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱RX最大阻值为999.9Ω，电流表量程为0~0.6A，电压表最程为0~3V.闭合开关S，下列说法正确的是A.S1、S2均向左闭合，Rx允许接入电路的最大阻值为20ΩB.S1、S2均向右闭合，电路允许消耗的最大率为2.7WC.S1向左、S2向右闭合，Rx允许接入电路的最大阻值为60ΩD.S1向右、S2向左闭合，只调Rx使电流表示数减半后其阻值一定大于原来的2倍二、填空题（本题共7小题，每空1分，共26分）13.南京长江大桥是我市的地标性建筑，现已焕然一新并顺利通车，如图甲所示.（1）大桥上层的公路桥全长4589▲（填单位）.（2）以江面上行驶的船为参照物，桥头堡是▲的.（3）图乙中，大桥上“玉兰花灯”内的钠灯全部换为LED灯后，总功率减少了约180kW.与原来相比，所有灯工作5h可节约电能▲度.14.如图为一辆正在匀速行驶喷射水雾的环保车，它的动能▲（选填“增大”、“减小”或“不变”）,水雾喷出后一会儿就消失了，其中发生的物态变化是▲，此过程需要▲热。
15.在干燥的天气里，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引晬纸屑.前者是因为头发带▲（选填“同”或“异”）种电荷而相互▲；后者是因为带电体有▲的性质.；16.两个相同的圆柱形容器中分别装有体积相等的甲、乙两种液体，图示是同一只鸡蛋在两种液体中静止时的情景。
图中两种液体的密度分别为ρ甲和ρ乙。
鸡蛋静止时所受浮力分别为F甲和F乙，容器底部所受液体压强分别为p甲和p乙。
则它们的大小关系是ρ甲▲ρ乙，F甲▲F乙，p甲▲p乙；以下三种方案：①在鸡蛋上开小孔，用注射器抽取鸡蛋内蛋清，再用胶带封好小孔；②在鸡蛋上开小孔塞入大头针，用胶带封好小孔；③在容器中加入比原液体密度更大的液体。
若想使鸡蛋在乙液体中下沉，可行的方案有▲填序号）。
17.建筑工地上，起重机吊臂上的滑轮组如图所示.在匀速起吊重4.2 X103N的物体时，物体5s内上升了6m，此过程中有用功为▲ J，钢丝绳移动的速度为▲ m/s；若滑轮组的机械效率为7〇%，则额外功为▲ J，拉力F为▲ N，其功率为▲ W.18.如图所示，电源电压恒定，R、R2为定值电阻，R2 = 20Ω，灯泡L标有“6V 3W”字样• （1）当S、S1、S2都闭合时，灯泡1正常发光，电流表示数为▲ A，电路消耗的总功率为▲W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则仏的阻值为▲通电lmin 产生的热量为▲ J. 19.如图所示是一款新型节能装置——空气能热水器，它的制热能效比（制热量和压缩机所耗电能之比）为4:1，用手机通过▲波可以远程遥控。
某同学洗一次澡用水30L，则所用的水的质量为▲kg，这些水温度由12℃升高到42℃吸收的热量为▲ J。
若这些热量分别由空气能热水器和电热水器（效率为90%）提供，则空气能热水器压缩机所消耗的电能与电热水器所消耗的电能相比，可节约电能▲J。
（c水=4.2×103J/（kg·℃））三、解答题（本题共9小题，共50分•解答第27、28题时应有公式和解题过程）20.（6分）按要求作图（请保留作图痕迹）.（1）完成图甲中的光路。
（2）图乙中物块正水平向左滑动并压缩弹簧，在O点画出物块水平方向受力示意图。
（3）根据小磁针静止时所指方向，在图丙中画出通过小磁针中心的一条磁感线，并标出电源的正极。
21.（4分）用图甲所示的实验装置做“观察水的沸腾”实验.（1）按规范要求，调节铁圈2的高度时，▲（选填“需要”或“不需要”）点燃酒精灯.（2）当水温升到92℃时，每隔0.5min记录一次温度计的示数，部分数据记录如下表分析数据可知：水的沸点是▲℃.（3）在其他条件不变的情况下，仅将水的质量减少，重复（2）22.（5分）用橡皮做以下儿个小实验.（1）用刻度尺测量图中橡皮的长度为▲cm.（2）手用力压住橡皮，更易擦去写错的字，应用的物理知识是▲越大，▲越大。
（3）用细线吊住橡皮，将一本《物理》课本▲放在课桌面上，若发现▲现象，则可以判断课桌面是水平的。
23.（4分）用如图所示的装置做“探究凸透镜成像规律”实验。
图中中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、▲的实像。
（2）若在图乙中将凸透镜移到55cm刻度线处，则将光屏移动到▲cm刻度线处，可以再次看到清晰的像。
（3）若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向▲（选填“左”或“右”，下同）移动才能再次肴到清晰的像.（4）若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向▲移动，“烛焰尖部”又会变清晰。
24.（3分）在科技节活动中，有一项挑战项目：如图所示，A、B、C、D是装满了某一种材料（细盐、铁粉、米粉中的一种）的四个不透明的轻质密闭容器。
要求在不打开容器的前提下，将其中装有相同材料的两个容器挑选出来。
提供的器材有：①与密闭容器同样的空容器各一个；②天平和水。
按下列步骤在空白处填上适当的内容。
（1）用天平分别测出图中四个密闭容器的质量mA、mB、mC、mD；（2）▲；（3）若满足关系式：▲（用测量的物理量表示），则A、C两容器中所装材料相同。
25.（4分）如图所示为一拉杆旅行箱的示意图。
将其视为杠杆，O为支点，B为重心，BC为竖直方向，A为拉杆端点。
已知箱重为250N，OA为120cm，OC为24cm.（1）图中在A点沿图示方向施加动力F，箱子静止.则动力f的力臂为▲ cm，大小为▲ N；（2）使拉杆箱在图示位置静止的最小动力为▲ N；（3）生活中，常把箱内较重物品靠近O点摆放，这样使拉杆箱在图示位置静止的最小动力将将▲（选填“变大”、“变小”或“不变”）.26.（9分）有两只阻值未知的定值电阻R1、R2.（1）图甲是用伏安法测R1阻值的实物电路,电源电压恒为3V，滑动变阻器最大阻值为10OΩ.①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）.②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是▲（填字母）.A.滑动变阻器断路B. R1断路C.R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1=▲Ω④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有▲（填序号）。
（2）图丙是能巧测R2阻值的实验电路，图中R为电阻箱，R0为定值电阻（阻值未知）。
要求仅利用电阻箱读数表达R2的阻值。
请在空白处填上适当内容。
27.（5分）2019年，我国航天事业取得了世界瞩目的又一项成就——“玉兔二号”月球车登陆月球背面。
图示为科技馆展厅内“玉兔二号”月球车模型，质量为36kg。
（1）模型车静止在水平地而上时，它对地面的压力为多少牛？（g 取10N/kg）（2）若车轮与地面的总接触面积为400cm2，则车对地面的压强为多少帕？28.（10分）在综合实践活动中，科技小组设计了一个由压敏电阻控制的报警电路。
如图所示，电源电压恒为18V，电阻箱最大阻值为999.9Ω。
报警器（电阻不计）通过的电流达到或超过10mA 会报警，超过20mA会损坏。
压敏Array电阻Rx在压力不超过800N的前提下，其阻值随压力F的变化规律如下表所示。
（1）为不损坏元件，报警电路允许消耗的最大功率是多少？（2）在压敏电阻Rx所受压力不超过800N的前提下，报警电路所选滑动变阻器的最大阻值不得小于多少？（3）现要求压敏电阻受到的压力达到或超过200N时，电路报警。

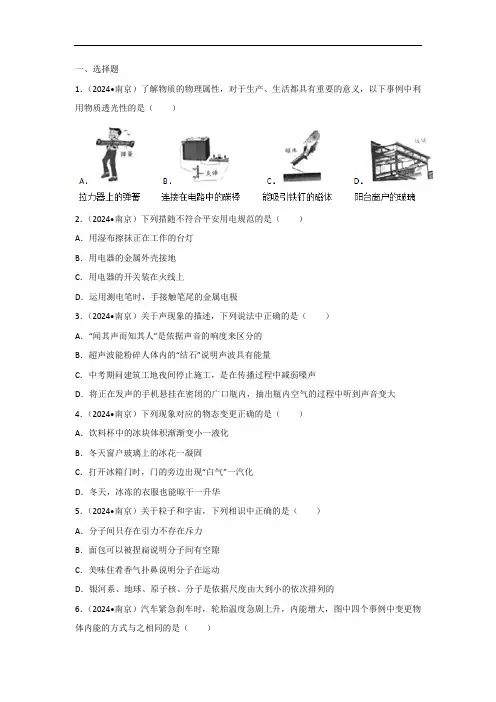

江苏省南京市2024中考物理试题
一、选择题1．（2024•南京）了解物质的物理属性，对于生产、生活都具有重要的意义，以下事例中利用物质透光性的是（）2．（2024•南京）下列措随不符合平安用电规范的是（）A．用湿布擦抹正在工作的台灯B．用电器的金属外壳接地C．用电器的开关装在火线上D．运用测电笔时，手接触笔尾的金属电极3．（2024•南京）关于声现象的描述，下列说法中正确的是（）A．“闻其声而知其人”是依据声音的响度来区分的B．超声波能粉碎人体内的“结石”说明声波具有能量C．中考期问建筑工地夜间停止施工，是在传播过程中减弱嗓声D．将正在发声的手机悬挂在密闭的广口瓶内，抽出瓶内空气的过程中听到声音变大4．（2024•南京）下列现象对应的物态变更正确的是（）A．饮料杯中的冰块体积渐渐变小一液化B．冬天窗户玻璃上的冰花一凝固C．打开冰箱门时，门的旁边出现“白气”一汽化D．冬天，冰冻的衣服也能晾干一升华5．（2024•南京）关于粒子和宇宙，下列相识中正确的是（）A．分子间只存在引力不存在斥力B．面包可以被捏扁说明分子间有空隙C．美味住肴香气扑鼻说明分子在运动D．银河系、地球、原子核、分子是依据尺度由大到小的依次排列的6．（2024•南京）汽车紧急刹车时，轮胎温度急剧上升，内能增大，图中四个事例中变更物体内能的方式与之相同的是（）7．（2024•南京）下列现象中，能用惯性学问说明的是（）A．载重汽车装有很多车轮B．拍打刚晒过的被子，灰尘脱落C．手中的石头释放后，下落得越来越快D．汽车在结冰的路面行驶时，车轮上缠绕铁链8．（2024•南京）在粗糙程度相同的水平面上，手推木块向右压缩轻质弹簧至图甲所示位置；松手后，木块最终静止在图乙所示位置。
下列说法中正确的是（）A．弹簧复原原状过程中，弹簧的弹性势能增大B．木块离开弹簧后最终会停下，说明物体的运动须要力来维持C．木块离开弹簧后减速运动过程中，水平面对木块的阻力不变D．图乙中，木块受到的重力和木块对水平面的压力是一对平衡力9．（2024•南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的缘由可能是（）A．甲灯短路B．乙灯短路C．甲灯断路D．乙灯断路10．（2024•南京）如图甲所示，一个不能打开的盒子外面露出一段瘦长的导线，在不损坏导线的状况下，用图乙中（a）、（b）两个试验所对应的结论来推断导线中是否有电流，下列说法中正确的是（）A．只有（a）能B．只有（b）能C．（a）（b）都能D．（a）（b）都不能11．（2024•南京）如图甲所示是“探究不同物质吸热升温的现象”试验装置两个相同的易拉罐中分别装有质量和初温都相同的a、b两种液体，用相同的装置加热，依据记录的试验数据绘制的温度与时间的关系图象如图乙所示，下列说法中正确的是（）A．组装器材时，先固定上面铁圈的高度B．上升相同温度，a液体汲取的热量更多C．a液体的比热容小于b液体的比热容D．不添加器材，利用本试验装置还可以比较质量相等的不同燃料燃烧时放出的热量12．（2024•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变更了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列推断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变更了0.6W二．填空题13．（2024•南京）在南京长江隧道口，有以下平安提示信息，请在横线上填上合适的单位。
2020年江苏省南京市中考物理试题-(解析版)
D、车在滑行过程中所受的力突然全部消失,由牛顿第一定律可知,车将做匀速直线运动,故D错误。
故选B。
9、如图所示是荡秋千的简化模型,摆球从A点由静止释放,到达D点后返回,B、C两点等高,下列说法正确的是（ ）
【详解】电风扇的工作原理是通电导线在磁场中受力运动。
A、该实验是奥斯特实验,说明通电导体周围存在磁场,是电流的磁效应,故A不符合题意；
B、该实验中,闭合开关,拨动风扇,小灯泡会发光,说明闭合电路中的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,是机械能转化为电能,故B不符合题意；
C、该实验中,当给导体中通电时,通电导体在磁场中受力的作用而运动,与电扇的工作原理相同,故C符合题意；
B、搓手取暖,克服摩擦力做功,把机械能转化为内能,内能增加,不符合题意；
C、用力将活塞压下,活塞对筒内空气做功,筒内空气的内能增大、温度升高,达到了棉花的着火点,棉花就会燃烧,此过程中机械能转化为内能,不符合题意；
D、钻木取火过程中,克服摩擦力做功,机械能转化为内能,内能增加,不符合题意。
故选A。
8、如图所示,小伙伴们在玩滑板车,脚蹬地后,人和车一起沿水平路面向前运动。下列说法正确的是（ ）
故选A。
7、如图是内燃机某冲程的工作示意图,四个事例中能量转化与之相同的是（ ）
A、 瓶塞冲出
B、 搓手取暖
C、 压缩气体
D、 钻木取火
【答案】A
【解析】
【详解】根据图示可知,两个气门都关闭,活塞向下运动,因此该冲程为做功冲程,将内能转化为机械能。
A、试管内气体对瓶塞做功,气体的内能转化为瓶塞的机械能,符合题意；
南京市2019年中考物理试题及答案
南京市2019年中考物理试题及答案（试卷满分100分，考试时间90分钟）一、选择题（本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个选项符合题意）1．下列能源中，属于可再生能源的是（）A．天然气B．煤C．石油D．风能2．以下活动中，用来探究声音产生原因的是（）A．将发声的音叉触及面颊B．用大小不同的力敲鼓C．将发声手机置于密闭瓶内并抽气D．用硬卡片在梳齿上快划、慢划3．关于家庭电路，下列说法正确的是（）A．用电器的金属外壳一定要接地B．空气开关自动断开，一定是某处出现了短路C．电能表测量的是家用电器的总功率D．使用测电笔时，手不能接触笔尾的金属电极4．如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（）A．B．C．D．5．图甲为探究冰熔化特点的实验装置，图乙为观察“碘锤”中的物态变化实验装置。
已知标准大气压下，冰和碘的熔点分别是0℃和113.5℃．对比两实验有以下判断：（1）冰和碘都经历了固态变为液态的过程；（2）冰和碘在物态变化过程中都需要吸收热量。
这两个判断（）A．只有（1）正确B．只有（2）正确C．都正确D．都错误6．小明看到闪电后12.3s又听到雷声已知声音每3s传播的距离约为1000m，光速约为3×108m/s，于是他用12.3除以3很快估算出闪电发生位置到他的距离为41km。
假设声速或光速发生以下变化，这种估算方法不再适用的是（）A．声速增大为原来的两倍B．声速减小为原来的一半C．光速减小为原来的一半D．光速减小为声速的两倍7．关于粒子和宇宙，下列说法正确的是（）A．固体、液体很难被压缩，说明分子间存在吸引力B．杨絮漫天飞舞，说明分子在做永不停息的无规则运动C．电子、原子核、原子是按照由小到大的尺度排序的D．“地心说”提出太阳是宇宙的中心8．如图所示，两辆相同的小车上分别固定一块磁体和一个铁块，将它们靠近到一定距离后由静止释放，两小车同时运动下列说法正确的是（）A．两小车相互远离B．小车运动起来是因为小车有惯性C．磁体对铁块有作用力，同时铁块对磁体也有作用力D．磁体对铁块的作用力和铁块受到的重力是一对平衡力9．关于温度、热量和内能，下列说法正确的是（）A．温度相同的物体内能一定相等B．汽油机做功冲程中燃气的内能减小C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多D．电能可以使灯泡发光，同时产生内能，这些内能又可以自动地转化为电能10．如图是水位自动报警器的原理示意图，下图四个实验能反映其自动报警原理的是（）A．B．C．D．11．利用图示甲、乙装置（燃烧皿内燃料和烧杯内液体未画出），既可以比较不同液体的比热容，又可以比较不同燃料的热值。
江苏省南京市玄武区2019届中考二模物理试题(含答案)
2019 年中考二模拟试卷南京玄武区九年级物理（本卷g取10N/kg）一、选择题（本题共12 小题，每小题2分，共24 分．每小题给出的四个选项中只有一个选项正确）1．如图所示，下列工具属于费力杠杆的是（）A．羊角锤B．筷子C．起瓶器D．钢丝钳2．根据生活经验，下列数据与实际最相符的是（）A．一枚鸡蛋的质量大约是5gB．小华步行时的速度约为5m/s C．家用冰箱工作时的电流为0.2A D．人体感觉最舒适的温度约为20℃3．关于下列四幅图中涉及的知识，说法正确的是（）A．声呐利用次声波探测鱼群B．汽车导航仪利用超声波导航C．验钞机利用荧光物质在紫外线照射下能够发光的原理工作D．夜视仪通过其自身发出的红外线来识别温度不同的物体4．下列关于物态变化的说法正确的是（）A．露珠形成，汽化、吸热B．冰棱消融，熔化、放热C．干冰变小，升华、吸热D．霜的出现，凝固、放热5．下列光现象中，能用光的反射知识解释的是（）A．拱桥在湖中倒影B．林间光柱C．一叶障目，不见泰山D．钢笔错位6．下列说法正确的是（）A．光年是时间的单位B．构成物质的最小微粒是质子C．“栀子花开满城香”，不能说明分子在不停地运动D．梳头时能看到头发随梳子飘动，这属于静电现象7．如图所示，密闭的玻璃罩内放有四个实验装置；弹簧测力计测金属块重力、正在发声的音乐芯片、装满水的杯子（杯口用薄塑料片覆盖并倒置悬挂）、一个充满气的气球，在用抽气机不断抽去罩内空气的过程中，下列判断不正确的是（）A．弹簧测力计的示数会变小B．音乐芯片的声音将变小C．玻璃杯中的水和塑料片会掉下来D．气球体积会变大8．关于汽车相关知识，下列说法中正确的是（）A．汽车行驶中系上安全带是为了防止惯性造成的危害B．汽车发动机在做功冲程中将机械能转化为内能C．汽车所受的重力和汽车对地面的压力是一对平衡力D．在汽车水箱的冷却水中加入防冻剂，是为了提高液体的凝固点，防止结冰9．下列关于电与磁的四个实验，说法正确的是（）A．图甲，若仅改变通电导线中的电流方向，磁场对通电导线作用力的方向不变B．图乙，将线圈两端的漆全部刮去放入磁场中，通电后线圈就能持续转动C．图丙，转动带有风叶的线圈，电流表指针偏转，根据此原理可制成发电机D．图丁，磁悬浮列车利用磁极间的相互作用，达到增大摩擦力的目的10．水平桌面上放有两个完全相同的烧杯，分别盛有甲、乙两种液体．将质量相等、体积不等（V M<V N）的正方体物块M、N 分别放入两杯中，静止时如图所示，液面刚好相平．以下判断正确的是（）（1）M 受到的浮力大于N受到的浮力（2）M 的密度大于N的密度（3）甲液体对杯底的压强大于乙液体对杯底的压强（4）若将N也放入甲液体中静止时，N 沉在杯底A．（3）B．（1）（1）（3）（2）（4）C．（2）（4）D．11．如图甲所示，电源电压不变，R1 为定值电阻，滑动变阻器R2 上标有“40Ω1A”，滑动变阻器的功率P与其电阻R2 图像如图乙所示，下列说法正确的是（）A．电压表接在CD 两点，变阻器阻值变化过程中，电压表和电流表示数的比值不变B．滑动变阻器R2 的功率为1.8W 时，电路中的电流为0.03AC．电源电压为24VD．滑片P在最左端时，通电1m i n，电流通过定值电阻R1 做的功为48J12．如图所示，电源电压不变，R1=2R2=20Ω，当开关S1 闭合，S2 断开，滑片P移到最右端时电压表的示数U1=6V，电流表的示数为I1，电阻R1 的电功率为P1；当开关S1、S2 都闭合，滑片P向左移到中点位置时电压表的示数变化了3V，电流表的示数为I2，滑动变阻器的电功率为P2；下列说法正确的是（）A．I:I2=3:4B．P1:P2=8:9C．电源电压为8VD．滑动变阻器的最大阻值为10Ω二、填空题（本题共7小题，每空1分，共26 分）13．2019 年4月20 日，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射了第四十四颗北斗导航卫星．甲乙（1）火箭主要用液态氢作为燃料是因为液态氢的大．图甲中的运载火箭携带卫星离开发射架时，卫星相对于火箭是的．（2）如图乙，卫星在太空张开“翅膀”后获得的能源主要是，属于（填“可再生”或“不可再生”）能源，它探测得到的图像和数据是通过传递到地球的．（3）某种仪器从地球带到卫星上，它的质量．14．如图所示的三个实验中：（1）通过比较温度计示数的变化量来比较吸（放）热多少的有（填写图号，；需要计时器的实验有．下同）（2）丙图所示的实验，可以探究电热与的关系．15．汽车刹车的过程中，伴随着能量从机械能转化为内能，内能散失到空气中，此过程能量的总和（选填“增加”、“减少”或“不变”），散失到空气中的内能无法自动转化为机械能再用来驱动汽车，这是因为能量的转化和转移具有．完全燃烧0.1kg 汽油释放的热量为J，若这些热量的42%被水吸收，可以将100kg 的水由20℃加热到】℃．【q 汽油=4.6×107J/kg，c 水=4.2×103J/（kg·℃）16．如图所示，动滑轮重20N，工人用200N 的拉力将重为360N 的装修材料匀速提升6m，用时20s，则此过程中有用功是J，额外功是J，拉力的功率是W，滑轮组的机械效率是．17．如图所示，电源电压不变，R1=10Ω，R2=20Ω．只闭合S、S2，电流表A1 示数为0.2A，则电源电压为V．开关都闭合时，电流表A1、A2 示数之比为3:1，则R3= Ω，通电1m i n电阻R2 产生的热量为J．第17 题图第18 题图第19 题图18．如图所示，电源电压不变，变阻器规格为“20Ω2A”，a、b 为其两端点．闭合开关，当变阻器滑片分别在b端和a b 中点时，电流表的示数之比为2：3，电压表的示数之差为4V，则电源电变阻器消耗的电功率为W．压为V，R的阻值为Ω，滑片在b点时，19．某兴趣小组制作了超市电梯的模拟电路（如图所示），其中R x 为能接收人体红外线的传感器，其电阻大小与它到人距离的关系如下表所示，好被吸下，受控电路由额定电压为220V的电动机、定值电阻R1 和“应急开关S”组成．（1）工作时，当有人走到离电梯口1m 时，电梯由较慢变为较快运行，则此时变阻器R2 的阻值为Ω．若人离电梯口0.8m 内，电梯由较慢变为较快运行，只需将R2 的滑片向（选填“左”或“右”）移动适当距离．（2）若人离电梯口2m 以内电梯均能由较慢变为较快运行，则控制电路的电源电压至少应为V．三、解答题（本题共9小题，共50 分．解答27、28 题应有公式和解题过程）20．（6 分）按要求作图（请保留作图痕迹）（1）在图甲中，画出物体A B 在平面镜中的像A′B′．（2）在图乙中，画出随传送带一起向右匀速运动的木块的受力示意图．（3）在图丙中，根据小磁针静止时的情况，请在虚线上标出磁感线的方向，并在括号内标明电源的“＋”或“－”极．甲乙丙21．（4 分）在“探究物质熔化规律”的实验中，小明将质量为50g、比热容为2.1×103J（/kg·℃）的某固态物质放入试管内，并将试管置于烧杯内的水中，实验装置如图甲所示．（1）实验中用“水浴法”加热的目的是；某时刻温度计示数如图乙所示，该物质此时的温度为℃．（2）根据实验数据作出加热过程中温度随时间变化的图像，如图丙所示．由图像可知：该物质在熔化过程中吸收热量，温度（填变化过程）．若实验过程中，物质在相同时间内吸收热量相同，则该物质在熔化过程中吸收的热量是J．22．（4 分）小明在“探究凸透镜成像规律”的实验中：（1）将点燃的蜡烛、凸透镜和光屏按图示位置摆放在光具座上，此时光屏中心恰能呈现清晰的烛焰的像；（2）保持透镜和光屏的位置不变，把蜡烛在刻度尺的15cm 处，可在蜡烛和凸透镜间合适位置添加一个焦距恰当的透镜，仍能在光屏上得到烛焰清晰的像；若不添加透镜，适当向移动光屏可得到一个倒立的、的实像；（3）完成上述实验后，小明将图中透镜更换为另一个凸透镜，并使蜡烛、透镜和光屏三者中心在凸透镜的主光轴上，保持蜡烛和透镜位置不变，在透镜右侧无论怎样移动光屏都无法得到烛焰的像（光具座足够长），出现这种现象的原因可能是．（写出一种原因即可）23．（5 分）小明利用天平、烧杯、量筒等器材测量橙汁的密度；（1）用调节好的天平测量质量的过程中，发现指针偏转如图甲所示，为了使天平在水平位置平衡，应；（2）下列实验步骤合理的顺序是（用字母表示）A．计算橙汁的密度B．用天平测出空烧杯的质量为104.8g C．烧杯中盛适量的橙汁，用天平测出橙汁和烧杯的总质量为m D．调节天平平衡E．将烧杯中的橙汁全部倒入量筒中，读出橙汁的体积为50mL（3）测量橙汁和烧杯总质量时，砝码和游码的位置如图乙所示，则总质量m= g，橙汁的密度为_kg/m3．（4）小华在本实验中不用量筒，只添加一个完全相同的烧杯和适量的水，也完成了该实验，实验步骤如下：a．用已调好的天平测出空烧杯的质量，记为m0；b．向一个烧杯倒入适量橙汁，用天平测出橙汁和烧杯的总质量，记为m1；c．向另一个相同的烧杯中倒入与橙汁等深度的水，用天平测出水和烧杯的总质量，记为m2；（如图乙）d．计算出橙汁的密度ρ橙汁=（水的密度用ρ水表示）24．（4 分）在探究“阻力对物体运动的影响”实验时，所用的器材有斜面、木板、毛巾、棉布和小车，如图所示．（1）实验时要固定斜面，并让小车从斜面上（选填“同一”或“不同”）位置由静止滑下，目的是．（2）根据实验现象，并通过推理得出的结论是：．（3）完成上面的探究后，小明还想利用上述器材探究“物体动能的大小与质量的关系”还需要添加的器材有．25．（5 分）利用乒乓球可以做下面一些物理实验：（1）如图甲所示，将正在发声的音叉接触悬挂着的乒乓球，乒乓球被弹开，说明音叉在，若乒乓球从B点摆动到最高点A时，绳子突然断裂且乒乓球所受的一切外力均消失，则乒乓球将处于状态．甲乙丙丁（2）将一根透明吸管插入乒乓球内并将接口处密封，在吸管中注入一定的水后倒放入水槽中，做成一支简易气压计，将此气压计放入海拔高度分别为h1、h2 的甲、乙两地时，管中水柱分别位于C、D 两个位置，如图乙所示，则甲、乙两地的海拔高度关系是h1 h2．（3）将乒乓球从一定高度由静止下落，碰撞地面后弹起的频闪照片如图丙所示，乒乓球在E、F 两点动能的大小分别是E1、E2，则E1E2．（4）如图丁所示，从倒置的漏斗口向下吹气，乒乓球将不会掉下来，下列实例中所应用的物理原理与之不同的是（选填序号）A．同向行驶的两艘船之间不能靠的太近B．向下喷射高速气体，火箭升空C．地铁列车站台上设置安全线26．（8 分）小明利用如图甲所示的实验电路探究“电流与电压、电阻的关系”，可供选择的器材，电流表、电压表、开关，阻值分别为5Ω、10Ω、60Ω的定值电阻有：电源（两节新干电池）各一个，“10Ω1A”“20Ω 1.5A”“30Ω2A”三种规格的滑动变阻器，导线若干．甲乙（1）请你用笔画线代替导线，将图乙中的实物图连接完整．（2）闭合开关前，应将变阻器滑片P 移到端（选填“A”或“B”）（3）闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是．（4）故障排除后，小明首先“探究电流与电阻关系”，他把5Ω的电阻接入电路，移动变阻器滑片P，使电压表示数为2V，读出电流表示数后，断开开关，将5Ω电阻替换为10Ω的电阻继续进行实验，接下来他应将变阻器滑片P 向端（选填“左”或“右”）移动；本次实验中所选滑动变阻器的规格为．（5）完成上述实验后，小明把5Ω的电阻接入电路中，来探究“电流与电压的关系”．通过正确（6）小华在原有器材的基础上，增加了定值电阻R0、电阻箱R（）和一个单刀双掷开关，设计了几种单表测量额定电压为2.5V小灯泡额定功率的电路图，如图丙所示，其中符合要求的有．A B C D27．（6 分）水陆两栖飞机是指在陆地和水面都能停泊、起降的飞机；中国的A G-600是世界上最大的水陆两栖飞机，若该飞机的总质量为48t，总体积约5×103m3．求：（1）飞机停泊在江面上受到的浮力；当该飞机停泊在海面上时，它受到的浮力将（选填“变大”“变小”或“不变”）．（2）该飞机停在水平地面时，起落架的触地总面积是1.2m2，求对地面的压强．28．（8 分）如图所示，小明设计的一种加热、照明装置的原理图，R1、R2 是两个用来加热的电阻丝，L 是标有“220V 100W”的照明灯泡，开关S1、S2 的通断只有两种状态：一种是同时断开，另一种是同时闭合．当两开关同时断开时，电流表的示数为5.5A，电阻R1 的电功率为P1，电阻R2 的电功率为P2，电路的总电功率为P；电源两端的电压U 恒为220V，P1:P2=1:3．求：（1）总电功率P；（2）R1 的阻值；（3）若开关同时断开48m i n后再同时闭合30min，该装置共消耗电能_kW·h．2019 年中考二模拟试卷南京玄武区九年级物理参考答案一、选择题1 2 3 4 5 6 7 8 9 10 11 12B DC C AD A A C C D B二、填空题13．（1）热值，静止；（2）太阳能，可再生，电磁波；（3）不变14．（1）乙丙，甲丙；（2）电阻15．不变，方向性，4.6×10 6，24.616．2160，240，120，90%17．6，40，10818．24，10，12.819．7，右，3.2三、解答题20．作图如下21．（1）使物质受热均匀，2 ；（2）不变，63022．（2）凸，右，放大；（3）蜡烛放在了凸透镜的一倍焦距以内23．（1）取出最后添加的砝码，或向左移动游码（这里可能情况较多，就不一一给出了）；（2）DCEBA；（3）159.8，1.1×103；（4）1 02 0水24．（1）同一，使小车到达水平面的初速度相同；（2）运动的物体不受力时将保持匀速直线运动；（3）钩码和木块25．（1）振动，静止；（2）<；（3）>；（4）B26．（1）作图如下；（2）A；（3）R 断路；（4）左，“10Ω 1A”；（5）导体的电阻一定时，流过导体的电流与导体两端的电压成正比；（6）AD27．（1）4.8×105N；不变；（2）4×105Pa11。
【物理】南京市中考物理电压和电阻检测试题(含答案解析)
【物理】南京市中考物理电压和电阻检测试题（含答案解析）一、选择题1．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A. 当导体两端电压和通过导体的电流为零时，导体的电阻为零B. 当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C. 电阻是导体本身的一种性质，所以温度不论如何变化，电阻也不可能变为零D. 电阻是导体本身的一种性质，与电压和电流无关【答案】 D【解析】【解答】导体的电阻是导体自身的性质，和导体的材料、长度、横截面积有关，和电压、电流大小无关，ABC不符合题意，D符合题意。
故答案为：D.【分析】根据电阻大小的影响因素是导体的材料、长度、横截面积解答。
2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示的电路，开关S闭合，正常工作一段时间后，电流表示数突然减小但不为零。
江苏省南京市中考物理试题(含答案)
南京市初中物理中考试卷物理注意事项：1．本试卷共8页，全卷满分100分，考试时间为90分钟，考生答题全部答在答题卡上，答在本试卷上无效．2．请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合，再将自己的姓名、考试证号用0.5毫米黑色墨水签字笔填写在答题卡及本试卷上．3．答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑，如需改动，请用橡皮擦干净后，再选涂其他答案，答非选择题必须用0.5毫米黑色墨水签字笔写在答题卡的指定位置，在其他位置答题一律无效．4．作图题必须用2B铅笔作答，并请加黑、加粗．一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个选项符合题意）1．如图所示，小华在唱《青藏高原》这首歌，老爷爷所说的话是指唱到“高原”的“高”时，要求声音的A．音调高B．音调低C．响度大D．响度小2．以下有关物理量的估测，符合生活实际的是A．一支2B铅笔的长度约为18cmB．六月份南京的平均气温约为50℃C．中学生跑完50m用时约4sD．教室内一盏日光灯额定功率约为200W3．以下对科学史实的描述正确的是A．“日心说”提出地球是宇宙的中心B．原子核式结构模型提出原子是由质子和中子构成C．光的色散现象表明太阳光是由多种色光混合而成D．能量守恒定律表明自然界中可利用的能量不会减少4．如图所示，用水壶烧水．水烧开后能看到壶嘴周围有“白气”产生，其中以、6两位置有一处“白气”较浓．以下关于“白气”的描述正确的是A．它是水蒸气，a“处较浓B．它是水蒸气，b处较浓C．它是小水滴，a“处较浓D．它是小水滴，b处较浓5．小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁6．小明和小华在窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜时，意外的发现在报纸上出现了窗外景物的像，如图所示．两次所成的像相对于原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们A．有一个方面相同，两个方面不同B．有两个方面相同，一个方面不同C．三个方面都相同D．三个方面都不同7．关于惯性，下列四个现象中对应的说明错误的是A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性B．汽车紧急刹车，车上的人会向前倾，说明车有惯性C．箭离开弓弦后，仍能向前飞行，说明箭有惯性D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性8．如图所示，小明用水平推力推静止在水平地面上的箱子，但箱子却没有运动，下列说法正确的是A．箱子没有运动，此时箱子所受推力小于地面对箱子的摩擦力B．箱子受到的重力和地面对箱子的支持力是一对相互作用力C．地面对箱子的支持力和箱子对地面的压力是一对平衡力D．假设箱子受到的作用力突然全部消失，则箱子将静止在原地9．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指针仍明显偏转．造成此现象的原因可能是A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路10．如图（a）所示是一种新式手电筒，当沿图中箭头方向来回摇动时，灯泡就台能发光，图（b）四个实验中能解释上述现象的是11．如图所示，将苹果和梨子放入水中后，苹果漂浮，梨子沉底，若苹果的质量、体积及受到的浮力为m1、V1和F1，梨子的质量、体积及受到的浮力为m2、V2和F2，现有以下判断：（1）若m1>m2，则F1一定小于F2（2）若m1= m2，则F1一定大于F2（3）若V1=V2，则F1一定小于F2（4）若V1>V2，则F1一定大于F2其中正确的是A.（1）（3）B.（1）（4）C.（2）（3）D.（2）（4）12．如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是A．小灯泡正常发光时的电阻为10ΩB．滑动变阻器的最大阻值为20ΩC．电源电压为8VD．滑片P在最右端时，滑动变阻器消耗的功率为3.2W二、填空题（本题共7小题，每空1分，共26分）13．“端午浓情，粽叶‘飘香’’．“粽叶飘香”说明分子在叁；。
江苏省南京市中考物理真题试题(含扫描答案)
南京市初中毕业生学业考试物理注意事项：1本试卷共8页，全卷满分100分,考试时间为90分钟，考生答题全部答在答题卡上，答在本试卷上无效．2请认真核对监考教师在答题卡上所粘贴条形码的姓名、考试证号是否与本人相符合,再将自己的姓名、考试证号用0 5毫米黑色墨水签字笔填写在答题卡及本试卷上．3．答选择题必须用2B铅笔将答题卡上对应的答案标号涂黑，如需改动，请用橡皮擦干净后,再选涂其他答案,答非选择题必须用0 5毫米黑色墨水签字笔写在答题卡的指定位置,在其他位置答题一律无效．4．作图题必须用2B铅笔作答，并请加黑、加粗。
一、选择题（本题共12小题,每小题2分，共24分．每小题给出的四个选项中只有一个选项符合题意)1．以下测量工具中，操作正确的是2．以下对电磁波的认识,正确的是A．电冰箱是利用电磁波工作的B．可见光不属于电磁波C．电磁波可以用来传播信息D．电磁波在真空中的传播速度是3.0×105m/s3．如图所示的物态变化过程中，放出热量的是4．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑．将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个A．倒立、放大的实像 B．倒立、缩小的实像C．倒立、等大的实像 D．正立、放大的虚像5．分别由甲、乙两种物质组成的不同物体，其质量与体积的关系如图所示．分析图像可知，两种物质的密度之比ρ甲：ρ乙为A．1:2 B．2:1 C．4:1 D．8：16．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝,接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时,灯不亮，熔丝熔断．以下判断错误的是A．导致熔丝熔断的原因是电路中电流过大B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流C．熔丝熔断，但灯泡依然完好D．用铜丝代替熔丝不符合安全用电的原则7．以下对四个实验的认识,正确的是A．甲图实验演示的是电流的磁效应B．乙图实验可用来演示电动机的工作原理C．丙图实验中通电螺线管的B端是S极D．丁图实验可用来演示电磁感应现象8．小明在学习“从粒子到宇宙”的知识后，有下列认识，其中正确的是A．扫地时灰尘飞舞能说明分子在做无规则运动B．海绵容易被压缩能说明分子间有空隙C．在探索比分子更小的微观粒子的历程中,人们首先发现了质子D．宇宙是一个有层次的天体结构系统,它是有起源的、膨胀的和演化的9．关于能源与可持续发展，下列认识正确的是A．核燃料是可再生能源B．太阳能电池是将太阳能转化为内能的装置C．能量的转化和转移是有方向的D．能量在转化或转移的过程中,总量会减少10．一名普通中学生从地上拿起一个鸡蛋，并把它缓缓举过头顶,此过程中他对鸡蛋做的功约为A. 0.l J B。
2019江苏13市中考物理试题分类汇编——4章 光的折射 透镜
2019江苏13市中考物理试题分类汇编光的折射透镜1．（2019苏州）将凸透镜正对太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。
现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是A. 此时可以在光屏上观察到清晰缩小的像B. 仅在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C. 将蜡烛形到30cm刻度处，移动光屏可在屏上得到清晰等大的像D. 将蜡烛移到40cm刻度处，动光屏可在光屏上很到清晰放大的像【答案】B2．（2019苏州）下列现象由于光的直线传播而形成的是A. 雨后天空出现彩虹B. 物体在阳光下有影子C. 玻璃幕墙造成光污染D. 斜插人水中的筷子“弯折”【答案】B3．（2019南京，4）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（）【答案】B。
4．小明利用太阳光测量凸透镜焦距，下列操作最合理的是A. B.C. D.【答案】C5．（2019盐城）下列由光的直线传播形成的现象是A. 铅笔在水面处“折断”B. 人阳光下形成影子C. 放大镜把字放大D. 拱桥在水中形成倒影【答案】B6．（2019徐州）把万花筒一端对着光亮的地方并转动，从另一端能看到千变万化的图案，这是因为万花筒内放置的A.平面镜B.凹面镜C.凸透镜D.凹透镜【答案】A7．（2019常州）如图所示,把眼镜片放在烛焰与凸透镜之间,调节光屏得到烛焰清晰的像,撤去眼镜片,像变得模糊,调节光屏适当远离凸透镜,光屏上重新得到清晰的像.该眼镜片（）A.是凹透镜,属近视眼镜B.是凹透镜,属远视眼镜C.是凸透镜,属近视眼镜D.是凸透镜、属远视眼镜【答案】D8．（2019盐城，29）在探究凸透镜成像规律时，实验进行一段时间后，蜡烛变短，像会出现在光屏的_______方。
为使像回到光屏中央，合理的操作是_______或__________。
【答案】 (1). 上 (2). 将凸透镜向下移动 (3). 将光屏向上移动9．（2019连云港，13）在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为_____cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立_____（选填“放大”、“等大”或“缩小”）的实像。
2019年中考物理试题专题训练——开关型动态电路专题(word版包含答案)
2019年中考物理试题专题训练——开关型动态电路专题1．（2019青海，11）如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光，则断开开关S2时（）A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大2.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（）3.（2019安顺，12）图为电热水器的简化电路，它有加热和保温功能，R1和R2是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围，已知热水器的加热功率为400W，保温功率为100W（忽略温度对电阻的影响），则电路中R2＝Ω．在使用过程中，若热水器连续工作10min消耗电能1.2×105J，此过程中热水器的保温工作时间是s。
4.（2019达州，19）如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。
当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27．则电源电压为V，R1为Ω，R3为Ω．5.（2019南京，18）如图所示，电源电压恒定，R1、R2为定值电阻，R2＝20Ω，灯泡L标有“6V 3W”字样。
（1）当S、S1、S2都闭合时，灯泡L正常发光，电流表示数为A，电路消耗的总功率为W；（2）当S闭合，S1、S2断开时，电压表示数为2V，则R1的阻值为Ω，通电1minR1产生的热量为J。
6．（2019锦州，17）在研究并联电路电流特点时，按如图所示电路图连接好电路。
2019年江苏省南京市中考物理试题解析
2019年江苏省南京市中考物理试卷解析一、选择题（本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个选项符合题意）1．（2分）下列能源中，属于可再生能源的是（）A．天然气B．煤C．石油D．风能【答案】D。
【考查知识点】能源【解析】天然气、煤、石油都属于不可再生能源，只有风能可以在自然界里源源不断的得到补充，是可再生能源，故D正确、ABC错误。
2．（2分）以下活动中，用来探究声音产生原因的是（）A．将发声的音叉触及面颊B．用大小不同的力敲鼓C．将发声手机置于密闭瓶内并抽气D．用硬卡片在梳齿上快划、慢划【答案】A。
【考查知识点】声现象【解析】A、将发声的音叉接触及面颊，感觉音叉振动，说明声音发声时振动，故A符合题意；B、用大小不同的力敲鼓，鼓面振幅不同，响度不同，研究的是响度跟振幅的关系，故B不符合题意；C、罩内抽出空气，闹铃铃声明显减小，说明声音传播需要介质，故C不符合题意；D、用硬卡片在梳齿上快划、慢划时听声音的变化，由于梳齿振动频率不同，频率增大，音调变高，声音变高，所以研究的是音调和频率的关系，故D不符合题意。
3．（2分）关于家庭电路，下列说法正确的是（）A．用电器的金属外壳一定要接地B．空气开关自动断开，一定是某处出现了短路C．电能表测量的是家用电器的总功率D．使用测电笔时，手不能接触笔尾的金属电极【答案】A。
【考查知识点】安全用电【解析】A、用带有金属外壳的用电器时，外壳必须接地，是为了防止触电，符合安全用电要求，故A正确；B、空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故B错误；C、电能表是测量电路消耗电能（或测量电功）的仪表，故C错误。
D、使用测电笔辨别火线和零线时，手必须接触笔尾金属电极，故D错误。
4．（2分）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（）【答案】B。
【考查知识点】平面镜成像的特点【解析】看到水中“树木”属于平面镜成像，平面镜成像原理是光的反射，所成的像是反射光线的反向延长线的会聚点，不是实际光线的会聚点，所以成的是虚像，而AC两图中光线从水中发出，D图中光线由眼睛处发出，故ACD错误，只有B正确；如图所示：5．（2分）图甲为探究冰熔化特点的实验装置，图乙为观察“碘锤”中的物态变化实验装置。
