信号继电器技术标准
国标241
国标241
国标241是指中国国家标准《电气继电器技术条件》。
该标准主要规定了继电器的技术要求、性能指标、外观要求等内容，是国内继电器行业的重要参考依据。
国标241的制定旨在统一继电器产品的技术规范，提高产品质量和性能稳定性。
它适用于各种电气设备中需要进行电流、电压、频率等信号的控制和保护的场合。
在国标241中，对继电器的技术要求进行了详细的规定。
首先是继电器的外观要求，包括外壳材料、颜色、标志等。
其次是继电器的工作电压范围、触点电流、动作时间等性能指标的要求。
同时，国标241还规定了继电器的环境适应性要求，包括温度、湿度、振动等方面的要求。
此外，国标241还对继电器的电气性能、绝缘强度、耐电压等指标进行了规定。
国标241的实施可以提高继电器产品的一致性和互换性，有助于减少产品的差异化和误用风险。
符合国标241的继电器产品可以更好地满足用户的需求，提高电气设备的可靠性和安全性。
总之，国标241是国内继电器行业的重要标准，它为继电器产品的制造、使用和检测提供了技术规范和依据。
遵循国标241的要求，可以提高继电器产品的质量和性能，促进行业的健康发展。

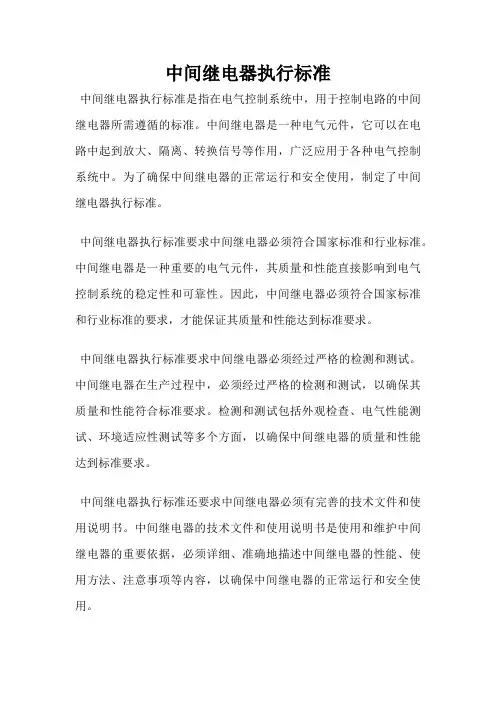

中间继电器执行标准
中间继电器执行标准
中间继电器执行标准是指在电气控制系统中，用于控制电路的中间继电器所需遵循的标准。
中间继电器是一种电气元件，它可以在电路中起到放大、隔离、转换信号等作用，广泛应用于各种电气控制系统中。
为了确保中间继电器的正常运行和安全使用，制定了中间继电器执行标准。
中间继电器执行标准要求中间继电器必须符合国家标准和行业标准。
中间继电器是一种重要的电气元件，其质量和性能直接影响到电气控制系统的稳定性和可靠性。
因此，中间继电器必须符合国家标准和行业标准的要求，才能保证其质量和性能达到标准要求。
中间继电器执行标准要求中间继电器必须经过严格的检测和测试。
中间继电器在生产过程中，必须经过严格的检测和测试，以确保其质量和性能符合标准要求。
检测和测试包括外观检查、电气性能测试、环境适应性测试等多个方面，以确保中间继电器的质量和性能达到标准要求。
中间继电器执行标准还要求中间继电器必须有完善的技术文件和使用说明书。
中间继电器的技术文件和使用说明书是使用和维护中间继电器的重要依据，必须详细、准确地描述中间继电器的性能、使用方法、注意事项等内容，以确保中间继电器的正常运行和安全使用。
中间继电器执行标准还要求中间继电器必须有完善的售后服务和质量保证体系。
中间继电器在使用过程中，可能会出现各种问题，需要及时解决。
因此，中间继电器的生产厂家必须建立完善的售后服务和质量保证体系，以确保用户能够及时得到技术支持和服务。
中间继电器执行标准是保证中间继电器质量和性能的重要保障，制定和执行中间继电器执行标准，可以提高中间继电器的质量和性能，保证电气控制系统的稳定性和可靠性。
时间继电器的技术指标
时间继电器是一种电子设备，用于在特定时间间隔后提供输出信号或执行特定操作。
以下是时间继电器的主要技术指标：
1. 延时精度：指时间继电器的实际延时时间与设定时间之间的误差。
一些高精度的时间继电器的延时精度可以达到±0.1%\~±0.5%。
2. 延时范围：指时间继电器的最小设定时间到最大设定时间之间的范围。
根据不同的应用需求，可以选择适合的延时范围。
3. 电源电压：指时间继电器正常工作所需的电源电压。
一般来说，时间继电器的电源电压为直流12V、24V或交流220V。
4. 输出方式：指时间继电器的输出信号方式，一般为电平输出和脉冲输出。
5. 触点容量：指时间继电器触点的负载能力，包括触点的最大电压、最大电流等。
一般来说，时间继电器的触点容量越大，能够控制的负载能力就越强。
6. 工作环境：指时间继电器正常工作所需的环境条件，如温度、湿度等。
一般来说，时间继电器能够在-20℃\~+50℃的温度范围内正常工作。
7. 安装方式：指时间继电器的安装方式，一般为面板安装、导轨安装等。
8. 外形尺寸：指时间继电器的外形尺寸，包括高度、宽度、深度等。
根据不同的应用场景，可以选择适合的外形尺寸。
总之，选择适合应用需求和技术指标的时间继电器对于设备的正常运行和控制效果具有重要影响。
技术指标和技术参数
技术指标和技术参数：一、差动继电器 DCD-2型（BCH-2）技术要求1. 额定值（输入激励量）a. 交流电流频率50Hz；b. 交流额定电流5A。
2. 动作值无直流分量时，继电器的动作安匝AW0 =60±4。
3. 电流整定有效范围当继电器用于保护三绕组电力变压器时，其动作电流可在3A～12A的范围内进行整定 (AW0 = 60)。
当用于保护两绕组电力变压器或交流发电机时，其动作电流可以在1.55A～12A的范围内进行整定。
4. 动作特性继电器直流助磁特性ε= f (k)可以用改变短路绕组匝数的方法进行分阶调整。
5. 可靠系数5倍动作电流时的可靠系数不小于1.35。
2倍动作电流时的可靠系数不小于1.2。
6. 动作时间三倍动作电流时，继电器的动作时间不大于0 .035s。
二、电流继电器技术要求DL-30系列交流继电器，其中电流1.5A~6A ,需要4个；2.5~10A需要3个；其返回系数不小于0.8，额定频率50或60Hz，动作值极限误差不超过±6％，动作值一致性不超过5%，温度变化引起的变差不超过±5%。
三、中间继电器技术要求1、绕组类型：DZJ-204系列继电器是一个电流工作绕组2、额定电压：继电器工作绕组额定电压为：380V。
3、动作值、返回值：当周围介质温度为±20℃±5℃时，继电器动作电压不大于70%额定电压，返回值不小于5%额定电压。
电流型动作电流不大于0.8额定电流，或按要求不大于额定电流。
4、动作时间、返回时间：在额定值下继电器的动作时间不大于0.045秒。
返回时间不大于0.04秒。
四、时间继电器技术要求额定电压：DC 220V动作值：直流电压不大于75％额定值；交流电压不大于85％额定值返回值：不小于5％额定电压五、信号继电器1、继电器工作绕组额定值为：2202、动作值：动作电压不大于70%额定电压。
动作电流不大于90%额定电流。
铁路信号继电器简介
继电器的特性是当输人量达到一定值时，输出量发生突变，如图1一2所示。继电器
线圈回路为输入回路，继电器接点所在回路为输出电路。当线圈中电流Ixl从0增加到某一 定值Ix2时，继电器衔铁被吸引，接点闭合，接点回路中的电流Iy，从0突然增大到Iy2。此后，若Ix继续增大，由于接点回路中阻值不变，Iy保持不变。当线圈中电流Ix减到Ixl时，继电器衔铁释放，输出电流Iy从Iy2减小到0，此后，Ix再减小，Iy保待为0不变。
最简单的电磁继电器如图1一1所示。它就是一个带接点的电磁铁，其动作原理也与电磁铁
相似。当给线圈中通以一定数值的电流后，在衔铁和铁芯之间就产生一定数量的磁通，该磁通经铁芯、衔铁、扼铁和气隙形成一个闭合磁路，铁芯对衔铁就产生了吸引力。吸引力的大小取决于所通电流的大小。当电流增大到一定值时，吸引力增大到能克服衔铁向铁芯运动的阻力时（主要是衔铁自重），衔铁就被吸向铁芯。由衔铁带动的动接点（随衔铁一起动作的接点）也随之动作，与动合接点（前接点，以下称前接点）接通。此状态称为继电器励磁吸起（以下简称吸起）。
信号继电器
铁路信号技术中广泛采用继电器，称为信号继电器（在铁路信号系统中，可简称继电器），是铁路信号技术中的重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器动作的可靠性直接影响到信号系统的可靠性和安全性。
一、信号继电器概述
信号继电器是用于铁路信号中的各类继电器的统称，是各类信号控制系统不可缺少的重要器件。
吸引力随电流的减小而减小，当吸引力减小到不足以克服衔铁重力时衔铁靠自重落下（称为释放），衔铁带动动接点与前接点断开，与动断接点（后接点，以下称后接点）接通。此状态称为继电器失磁落下（以下简称落下）。
铁路信号继电器简介
信号继电器铁路信号技术中广泛采用继电器，称为信号继电器(在铁路信号系统中，可简称继电器)，是铁路信号技术中的重要部件.它无论作为继电式信号系统的核心部件,还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。
继电器动作的可靠性直接影响到信号系统的可靠性和安全性。
一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称,是各类信号控制系统不可缺少的重要器件。
（一）、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要（或重要）器件,它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件.为此，铁路信号对继电器提出了极其严格的要求,具体如下:（l）动作必须可靠、准确；（2)使用寿命长；（3）有足够的闭合和断开电路的能力；（4)有稳定的电气特性和时间特性；(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。
具体要求见《信号维修规则技术标准》11继电器11 。
1通则。
按照工作的可靠程度，信号继电器可分为三级：一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时,所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。
二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开,反之亦然.三级继电器(电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生;前后接点均有熔接的可能。
在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器,又由于一级继电器的高度可靠性.因此，在电路中就不再考虑用电路的方法来检查继电器衔铁的落下状态.因此，在检修一级继电器时，要求特别注意其可靠性,并严格保证其技术条件。
继电器的功能和技术要求
继电器的功能和技术要求继电器是一种电气控制装置，用于在电路中实现电气信号的放大、转换、隔离和保护等功能。
它由电磁继电器和固态继电器两种主要类型。
一、继电器的功能1. 信号放大：继电器可以将微弱的电信号转化为较大的电信号输出，使得信号能够驱动更大功率的负载。
这种信号放大功能使得继电器在控制电路中扮演重要的角色，能够实现信号的远距离传输。
2. 信号转换：继电器可以实现不同电路之间的信号转换。
例如，继电器可以将交流信号转换为直流信号，或者将直流信号转换为交流信号，以满足不同电路的需求。
3. 隔离保护：继电器可以实现电气信号的隔离，将控制电路与被控制电路进行有效隔离。
这种隔离保护功能可以保证控制电路和被控制电路之间的安全性，防止电气干扰和故障传递。
4. 电路保护：继电器可以用于电路的保护，当电路中出现过载、短路或其他故障时，继电器能够迅速切断电源，保护电路和设备的安全运行。
5. 逻辑控制：继电器可以根据特定的逻辑条件实现电路的控制。
通过设置继电器的触发条件和动作方式，可以实现复杂的逻辑控制功能，如时间延迟、顺序控制等。
二、电磁继电器的技术要求电磁继电器是一种通过电磁作用实现信号放大和控制的继电器。
以下是电磁继电器的主要技术要求：1. 触发电压和电流：电磁继电器的触发电压和电流应符合设计要求，以确保可靠触发和工作。
2. 动作特性：电磁继电器的动作特性包括吸合时间、释放时间、动作重复性等。
这些特性应符合设计要求，以确保继电器的稳定性和可靠性。
3. 绝缘性能：电磁继电器应具备良好的绝缘性能，能够在额定电压下保持绝缘间隔，防止电气击穿和漏电。
4. 负载容量：电磁继电器的负载容量应根据实际应用需求进行选择，以确保能够正常驱动所连接的负载。
5. 耐久性：电磁继电器应具备较高的耐久性，能够在设计寿命内保持稳定可靠的工作。
三、固态继电器的技术要求固态继电器是一种利用固态电子元器件实现信号放大和控制的继电器。
以下是固态继电器的主要技术要求：1. 输入控制电压和电流：固态继电器的输入控制电压和电流应符合设计要求，以确保可靠触发和工作。
继电器绝缘等级
继电器绝缘等级
继电器是一种电气控制设备，其作用是在电路中实现开关功能。
由于其工作特性需要与高压、大电流等危险信号接触，因此对绝缘性能的要求较高。
为了保障继电器的安全性和可靠性，通常都会对其绝缘等级进行规定。
根据国际电工委员会(IEC)的标准，继电器的绝缘等级可以分为A级、B级、E级、F级、H级和C级六个等级。
其中，A级最高，C级最低。
每个级别的绝缘材料都有严格的耐热性、耐压性、机械强度等技术要求，以确保其在长期使用过程中不会发生故障。
具体来说，A级的绝缘材料可以承受高达105°C的温度和3000V的电压；B级的绝缘材料则可以承受高达130°C的温度和600V的电压；E级的绝缘材料可以承受高达120°C的温度和400V的电压；F级的绝缘材料可以承受高达155°C的温度和250V的电压；H级的绝缘材料可以承受高达180°C的温度和100V的电压；而C级的绝缘材料则可以承受高达200°C的温度和1000V的电压。
除了上述基本的技术要求外，不同级别的继电器还具有不同的应用场景。
例如，A级和B级继电器通常用于高压电气系统中，如输变电站、大型发电机等；E级和F级继电器则常用于中低压电气系统中，如家用电器、工业控制等领域；H级继电器适用于
高温环境下的工作场合，如烤箱、烤炉等；而C级继电器则适用于一些特殊要求的场合，如船舶、飞机等。
继电器的绝缘等级是衡量其安全性和可靠性的重要指标之一。
在选择和使用继电器时，应根据实际需求和工作环境来选择合适的绝缘等级，以确保设备的正常运行和人身安全。
同时，在使用过程中也应注意定期检查和维护继电器的绝缘性能，及时发现并排除潜在的安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JWJXC-480
2QH
2QHJ
单
64
4.8
16
15,51
JWJXC-H125/0.44
2QH
2QHJ,2H
单
48
2.5
12
0.35 0.04
15,55
JWJXC-H125/0.13
2QH
2QHJ,2H
单
48
5A
2.3
≤35 0.04
15,43
JWJXC-H120/0.17
13,53
JZXC-20000
6QH
串
AC35
AC105
23,55
JZXC-0.14
4QH
并
AC2.16A
AC400
AC1100
13,54
JZXC-16/16
4QH
单
AC400
AC80
AC140
13,53
JYXC-270
4DF
串
120
20~32
15,53
JYXC-660
6DF
串
60
转极值
15,52
（10～15）mA
二、继电器技术标准
1．各类继电器接点系统机械特性表：
表SB12-1各类继电器接点系统机械特性
继电器型号
接点间隙
≥mm
接点压力≥mN
托片间隙≥mm
普通
加强
普通
加强
动合
动断
动合
动断
普通
加强
接点
接点
接点
接点
接点
接点
接点
接点
JWXC
JPXC
1.3
250
150
0.35
JWXC-370/480
1.2
JZXC
1.3
2200
JYJXC-J3000
4.5
7
150
2200
2200
JWJXC-6800
1.3
7
250
150
60
300
JWJXC-7200
4.5
7
200
600
JWJXC-100
JWJXC-440
3
5
250
400
JZJXC-7200
7
200
600
JZJXC-100
JJJC-3.5
1.3
4
150
600
JJJC1-190
JWJXC-480
3
5
150
150
400
300
0.35
0.1~0.3
JWJXC-H125/0.44-H125/0.13
1.5
2.5
JWJXC-H120/0.17
1.3
2.5
150
150
400
300
JWJXC-H125/80
JYXC
1.3
250
150
JYJXC-135/220
4.5
7
150
150
2200
1.3
5
150
600
JJJC4-150
1.3
4
250
150
600
300
JJC-400
1.3
250
150
0.35
JZSJC
0.8
50
150
JSBXC
1.2
250~400
150~300
JZCJ
0.6
150
150
继电器类型及型号
接点间隙不小于mm
接点压力不小于mN
接点共同行程不小于mm
普通
加强
普通
加强
普通
局部
110
≤100
157°±8°
87°±8°
轨道
15
40
8.6
加强
前
前
后
JCZC-150
1.5
450
450
0.1
表SB12-2继电器(JCZC-150)接点系统机械特性
表SB12-3继电器(JRJC -70/240)接点系统机械特性
型号
接点间隙不小于mm
托片间隙不小于mm
翼板轴游程mm
接点压力mN
轴向
径向
前接点
后接点
JRJC -70/240
1.8
0.35
0.05~0.1
0.03~0.15
250~350
200~300
2.各种继电器的电气特性表：
表SB12-4各种继电器的电气特性
类型
接点组数
连接
充磁值
释放值
≥（V）
释放值≥（mA）
工作值≤
时间特性
缓放≥
鉴别销号码
V
mA
V
mA
18V（S）
24V（S）
JWXC-1700
8QH
串
67
3.4
16.8
11,51
JWXC-1000
3.5
10
22,54
JJC-400
4QH,2Q
单
AC220
AC54
AC180
23,53
JZCJ-0.12
2QH
单
AC0.35A
AC1.5A
/
JZSJC-0.12
2QH
单
AC0.35A
AC1.5A
/
JSBXC-850
2QH,2Q
单
56/64mA
4/3.8
14/13.4A
14,55
JSBXC -850
2QH,2Q
单
56/64mA
4/3.8
14/13.4A
14,55
JCZC-150
2QHJ
单
24
5V
15.5
14,31
表SB12-5继电器(JRJC -70/240)的电气特性
型号
线圈电阻Ω
电气特性
相位角
额定值
工作值不大于
释放值不小于
轨道电流滞后于局部电压
轨道电压滞后于局部电压
电压
V
电流mA
电压
V
电流mA
电压
V
JRJC -70/240
8QH
串
58
4.3
14.4
11.52
JWXC-H600
8QH
串
52
2.6
13
12,51
JWXC-H340
8QH
串
46
2.3
11.5
0.45
0.5
12,52
JWXC-500/H300
8QH
单
54/54
2.7/2.7
13.5/13.5
0.16
12,53
JWXC-H310
8QH
单
60
4
15
0.4±0.1
0.8±0.1
JYJXC-J3000
2F
2DFJ
串
160
定→反20～55V
反→定30～65V
15,51
JYJXC-135/220
2DF
2DFJ
单
64
10～16
15,54
JYJXC-220/200
2DF
2DFJ
单
64
10～16
15,54
JPXC-1000
8QH
串
64
4
16
14,51
JWJXC-100
4QJ,2H
24
2QH
2QHJ,2H
单
48
500
2.4
12
1600
0.55
0.4
15,55
JWJXC-H125/80
单
48
2.5/2.5
12/12
0.40
0.50
31,52
JZXC-480
4QH,2Q
串
AC37
AC4.6
AC9.2
31,55
JZXC-H18
4QH
串
AC400
AC40
AC100
AC100mA 0.15
