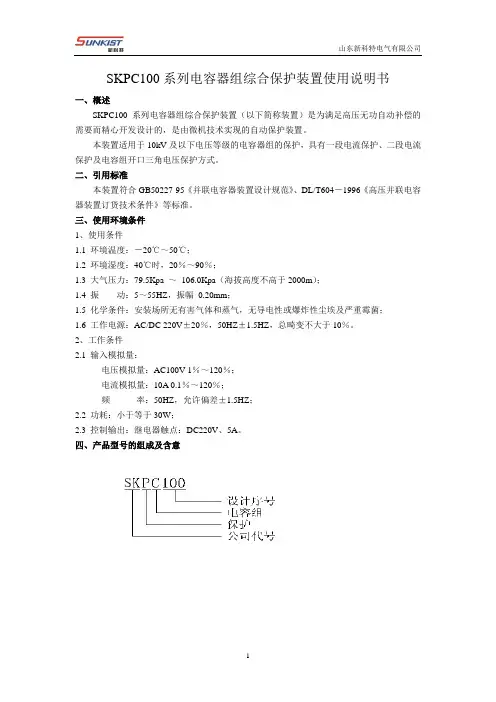

SKPC100系列电容器组综合保护装置使用说明书
一、概述
SKPC100系列电容器组综合保护装置（以下简称装置）是为满足高压无功自动补偿的需要而精心开发设计的，是由微机技术实现的自动保护装置。
1微机继电保护手册
第一节微机继电保护装置简介1.1概述自从微型机引入继电保护以来，微机保护在利用故障分量方面取得了长足的进步，另一方面，结合了自适应理论的自适应式微机保护也得到较大发展，同时，计算机通信和网络技术的发展及其在系统中的广泛应用，使得变电站和发电厂的集成控制、综合自动化更易实现。
未来几年内，微机保护将朝着高可靠性、简便性、通用性、灵活性和网络化、智能化、模块化等方向发展，并可以与电子式互感器、光学互感器实现连接；同时，充分利用计算机的计算速度、数据处理能力、通信能力和硬件集成度不断提高等各方面的优势，结合模糊理论、自适应原理、行波原理、小波技术等，设计出性能更优良和维护工作量更少的微机保护设备。
微机继电保护装置优点1. 调试维护方便2. 高可靠性3. 易于获得附加功能4. 灵活性5. 改善保护性能6. 智能化、网络化微机保护硬件系统包含以下四个部分<l）数据采集单元即模拟量输入系统。
包括电压形成、模拟滤波、采样保持、多路转换以及模数转换等功能块，完成将模拟输入量准确地转换为所需的数字量。
<2）数据处理单元即微机主系统。
包括微处理器，只读存储器、随机存取存储器以及定时器等。
微处理器执行存放在只读存储器中的程序，对由数据采集系统输入至随机存取存储器中的数据进行分析处理，以完成各种继电保护的功能。
<3）数字量输入／输出接口即开关量输入输出系统。
包括若干并行接口，光电隔离器及中间继电器等组成，以完成各种保护的出口跳闸，信号警报，外部接点输入及人机对话等功能。
<4）通信接口。
包括通讯接口电路及接口以实现多机通讯或联网。
硬件示意框图如图14－2所示。
图14－2 微机保护硬件示意图1.2微机保护硬件各子系统电路构成原理1.2.1数据采集单元<l）电压形成微机保护要从被保护设备的电流互感器、电压互感器或其它变换器上取得信息，但这些互感器的二次数值的输入范围对微机电路并不适用，故需要降低和变换，在微机保护中通常要求输入信号为±5V或±10V的电压信号，具体取决于所用的模数转换器。
NZB652 系列 微机电容器保护测控装置说明书
NZB652系列微机电容器保护测控装置使用说明书上海正泰自动化软件系统有限公司2014年04月注意事项装置外壳必须可靠接地。
装置内包含静电敏感组件，当移除装置外壳工作时，工作接触面和工作人员必须良好接地，避免设备受到伤害。
禁止带电拔插通讯接头。
输入开关量为有源接点，确保正确接线。
现场调试时应注意大电流通电时间不能过长，本装置交流回路2倍额定电流时可连续工作，10倍额定电流时允许10s ，40倍额定电流时允许1s 。
确保输入电流极性、输入电压相序正确。
装置经开出传动试验后，请务必按复归键复归。
目 录1 概述 (1)1.1适用范围 (1)1.2产品特点 (1)1.3保护配置 (1)1.4计量功能 (3)1.5基本技术数据 (3)1.6主要技术指标 (5)2 安装 (6)2.1外形及安装尺寸见图4 (6)2.2背板端子简介 (7)2.3典型接线 (10)3 保护功能介绍 (14)3.1定时限过流保护 (14)3.2不平衡电流保护 (14)3.3不平衡电压保护 (14)3.4过电压保护 (15)3.5低电压保护 (15)3.6反时限保护 (16)3.7PT断线 (16)3.8控制回路断线 (17)3.9小电流接地选线 (17)4 定值清单 (17)4.1NZB6521DC/NZB6521AC定值清单 (17)4.2NZB6522DC/NZB6522AC定值清单 (18)4.3NZB6523DC/NZB6523AC定值清单 (18)5 人机界面操作说明 (19)5.1前面板 (19)5.2菜单结构 (20)5.3初始化界面 (22)5.4正常显示界面 (22)5.5主菜单 (22)5.6子菜单 (22)6.1版本检查 (28)6.2开入量检查 (28)6.3开出量检查 (29)6.4模拟量检查 (30)6.5整组试验 (30)6.6维护说明 (30)6.7装置自检告警报文见表15 (31)7 订货与选型 (32)7.1NZB65系列参数选型见表16 (32)7.2订货须知 (33)1 概述1.1 适用范围NZB652系列微机电容器保护测控装置可满足各种高压电力电容器的综合保护要求，包括反映桥接电容器组内部故障的差流以及反映多段多分支电容器中故障段与正常段之间电压差的差电压保护功能。

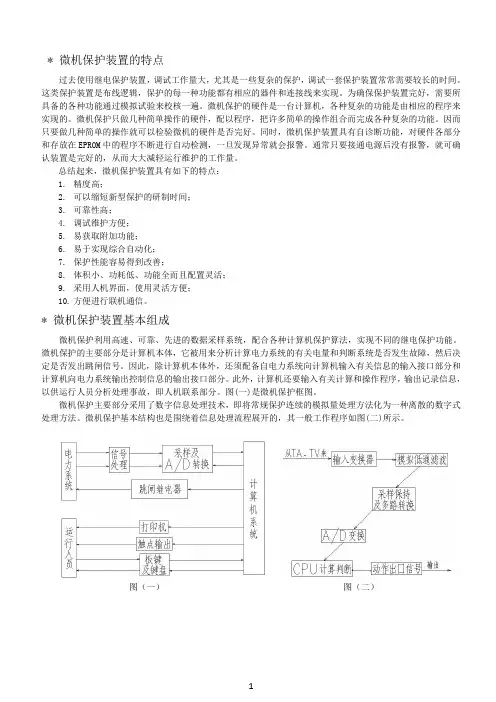

电力电容器微机保护基本组成
过去使用继电保护装置，调试工作量大，尤其是一些复杂的保护，调试一套保护装置常常需要较长的时间。
这类保护装置是布线逻辑，保护的每一种功能都有相应的器件和连接线来实现。
为确保保护装置完好，需要所具备的各种功能通过模拟试验来校核一遍。
微机保护的硬件是一台计算机，各种复杂的功能是由相应的程序来实现的。
微机保护只做几种简单操作的硬件，配以程序，把许多简单的操作组合而完成各种复杂的功能。
因而只要做几种简单的操作就可以检验微机的硬件是否完好。
同时，微机保护装置具有自诊断功能，对硬件各部分和存放在EPROM中的程序不断进行自动检测，一旦发现异常就会报警。
通常只要接通电源后没有报警，就可确认装置是完好的，从而大大减轻运行维护的工作量。
总结起来，微机保护装置具有如下的特点：1.精度高；2.可以缩短新型保护的研制时间；3.可靠性高；4.调试维护方便；5.易获取附加功能；6.易于实现综合自动化；7.保护性能容易得到改善；8.体积小、功耗低、功能全而且配置灵活；9.采用人机界面，使用灵活方便；10.方便进行联机通信。
* 微机保护装置基本组成微机保护利用高速、可靠、先进的数据采样系统，配合各种计算机保护算法，实现不同的继电保护功能。
微机保护的主要部分是计算机本体，它被用来分析计算电力系统的有关电量和判断系统是否发生故障，然后决定是否发出跳闸信号。
因此，除计算机本体外，还须配备自电力系统向计算机输入有关信息的输入接口部分和计算机向电力系统输出控制信息的输出接口部分。
此外，计算机还要输入有关计算和操作程序，输出记录信息，以供运行人员分析处理事故，即人机联系部分。
图(一)是微机保护框图。
微机保护主要部分采用了数字信息处理技术，即将常规保护连续的模拟量处理方法化为一种离散的数字式处理方法。
微机保护基本结构也是围绕着信息处理流程展开的，其一般工作程序如图(二)所示。
图（一）图（二）微机保护装置包含以下几部分：（1）数据采集单元：即模拟量输入系统，它将模拟输入量转换为所需的数字量。
新乡万新电气--HWJKF-12F型低压无功补偿智能控制器 用户手册
HWJKF-12F型低压无功补偿智能控制器用户手册User’s Manual 中国·万新声明本公司担保在正常使用和保养的情况下，其产品没有材料和工艺上的缺陷，但不承担运送途中发生的损坏。
一年的担保期由产品发货之日算起。
如需要保修服务，请与本公司售后服务中心联系。
如果经售后认定产品故障是由于疏忽、误用、污染、修改、意外或不当操作或处理状况而产生，包括未在产品规定的额定值下使用引起的过压故障；或是由于机件日常使用损耗，则本公司会估算修理费用，在获得买方同意后再进行修理。
在准备安装、操作、服务或维护前，请认真阅读本手册。
版权所有，未经本公司之书面许可，本手册中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制与传播，否则一切后果由违者承担。
本公司保留一切法律权利。
本公司保留对本手册所描述之规格进行修改的权利，恕不另行通知。
订货前，请垂询本公司或当地代理商以获悉本产品的最新信息。
目录产品简介··············- 1 -命名 (2)产品简介 (2)功能特点 (2)控制策略 (4)技术参数 (4)使用环境条件 (5)安装与接线·············- 6 -安装说明 (7)前面板图 (7)后面板图 (8)接线说明 (8)操作说明··············- 9 -【数据显示界面】操作说明 (10)【参数设置界面】操作说明 (11)附录·············- 14 -附录A调试注意事项 (15)附录B公司简介 (17)附录C其他产品 (18)附录D联系我们 (19)产品简介命名产品简介HWJKF-12F型低压无功补偿智能控制器以高速微处理器为控制核心，其功能强大、抗干扰能力强、运算速度快，产品采用贴片工艺制造。
ST200-L系列微机型继电保护及自动装置技术说明书

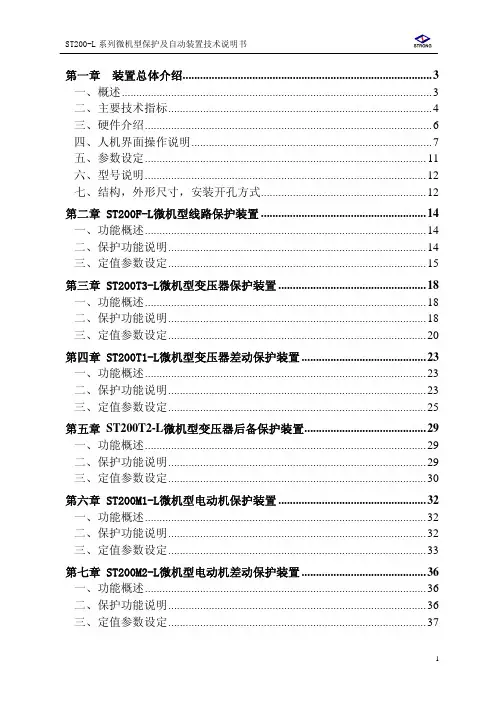

第一章装置总体介绍 (3)一、概述 (3)二、主要技术指标 (4)三、硬件介绍 (6)四、人机界面操作说明 (7)五、参数设定 (11)六、型号说明 (12)七、结构，外形尺寸，安装开孔方式 (12)第二章 ST200F-L微机型线路保护装置 (14)一、功能概述 (14)二、保护功能说明 (14)三、定值参数设定 (15)第三章 ST200T3-L微机型变压器保护装置 (18)一、功能概述 (18)二、保护功能说明 (18)三、定值参数设定 (20)第四章 ST200T1-L微机型变压器差动保护装置 (23)一、功能概述 (23)二、保护功能说明 (23)三、定值参数设定 (25)第五章 ST200T2-L微机型变压器后备保护装置 (29)一、功能概述 (29)二、保护功能说明 (29)三、定值参数设定 (30)第六章 ST200M1-L微机型电动机保护装置 (32)一、功能概述 (32)二、保护功能说明 (32)三、定值参数设定 (33)第七章 ST200M2-L微机型电动机差动保护装置 (36)一、功能概述 (36)二、保护功能说明 (36)三、定值参数设定 (37)第八章 ST200D1-L微机型发电机差动保护装置 (39)一、功能概述 (39)二、保护功能说明 (39)三、定值参数设定 (40)第九章 ST200D2-L微机型发电机后备保护装置 (43)一、功能概述 (43)二、保护功能说明 (43)三、定值参数设定 (44)第十章 ST200C-L微机型电容器保护装置 (47)一、功能概述 (47)二、保护功能说明 (47)三、定值参数设定 (48)第十一章 ST200P-L微机型PT监测装置 (51)一、功能概述 (51)二、自动功能说明 (51)三、定值参数设定 (51)第十二章 ST200B-L微机型备用电源自投装置 (53)一、功能概述 (53)二、自动功能说明 (53)三、定值参数设定 (55)第十三章 ST200K-L微机型测控装置 (57)一、功能概述 (57)二、自动功能说明 (57)第一章装置总体介绍一、概述ST200-L系列微机型继电保护及自动装置是我公司为了适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型保护设备。
微机保护说明书
2.10装置具有三级看门狗，外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗，且不同看门狗之间相互进行监视，使装置在各种情况下均不会死机。
2.11采用大屏幕汉字液晶显示及菜单操作方式，人机接口良好，定值数据、控制字含义、故障信息均以汉字的方式进行显示，整定调试非常方便。
2系列产品的特点
2.1所有装置均采用单片解决方案，所选用的CPU包含有Flash ROM、RAM、EEPROM、AD转换器、定时器、串行口等微机保护需要的所有资源。整套装置总线不出芯片，与外部设备的连接均通过驱动能力很强的IO口来实现，使装置元器件少，运行稳定可靠，抗干扰能力强。
2.2装置采用全金属结构，壳体设计简单、合理，各部分均由模具冲压而成，使装置屏蔽效果好，外形美观大方。
●过负荷保护，可选择跳闸或告警，过负荷动作于跳闸时可自动闭锁重合闸；
●外部接口保护，通过外部开关量输入经装置重动后可实现跳闸或发信的功能；
●故障显示及记忆功能，装置内部具有实时时钟，即使装置掉电后也能精确走时，装置按先进先出的顺序可记录16条详细的带时标的故障信息；
●通讯功能，装置具有带光电隔离的高速RS485通讯接口，可将所有的信息通过通讯网络进行上传。
3.2软件配置
WXX196B系列保护装置的软件均采用模块化设计，每个模块均经过反复测试，通用性强。主要分为：系统初始化模块、数据采集模块、数据运算模块、保护判别模块、继电器输出模块、开关量输入模块、人机接口模块、自检模块、通讯模块。并且在数据采集、开关量输入、保护判别、继电器输出模块中均采用多项冗余措施，不会因为某些数据的错误、程序跑飞而引起保护误动。
10KV微机保护技术说明书WDR110
10KV微机保护技术说明书WDR1101概述WDR-110系列电容器保护装置是集WDR-100系列微机电容器保护的优点，总结近100座变电站运行经验，采用先进的软、硬件技术开发的新一代微机保护产品，主要适用于保护35kV及以下各级电压的小电流接地系统的电容器组。
主要特点：•加强型单元机箱，抗强振动、强干扰设计，特别适应于恶劣环境，可分散安装于开关柜上运行；•以高可靠性工业级80C196+PSD为主体，集成电路采用工业品或军品。
稳定性、可靠性高；•全汉化液晶显示，信息详细直观，操作、调试方便；•保护装置可长期安全工作在-25~+55℃环境中；•集保护、控制、测量、遥信功能于一体；• 64次带时间信息的保护动作事件记录，且掉电保持；•自动记录保护整定、调试及投运情况，便于事故分析；•工业级RS-422、RS-485或LonWorks总线网络，组网经济、方便，可直接与微机监控或保护管理机联网通信；•装置可存入10套定值；•功能齐全的断路器操作回路，适用于各类断路器控制，便于变电站改造；•装置无背板扎线，在工艺上充分保证制造质量。
2 技术指标2.1 装置额定数据交流电流：5A或1A交流电压：相电压为100/ √3V频率：50Hz直流电压：220V或110V 跳闸自保持电流(DC)：0.5A，1A，2A，4A合闸自保持电流(DC)：0.5A，1A，2A，4A2.2 装置功耗交流电流回路：I n＝5A时每相不大于1V A；I n＝1A时每相不大于0.5V A；不平衡电流回路不大于1.5V A交流电压回路：每相不大于1V A0 • 不平衡电流保护； • 不平衡电压保护； • 控制回路断线告警；• 瓦斯保护及压力释放保护； • PT 断线告警；• 测量、遥信及遥控功能。
装置设有完整操作回路，可直接接操作机构，设有保护总“跳闸压板”，提供了五对中央信号触点，分别为跳闸、瓦斯压力动作、告警、控制回路断线、直流消失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电容器组微机保护单元操作规范
新乡万新电气有限公司
一．概述
WXVB-I型微机保护单元是针对无功自动补偿装置的专用产品。
该产品外型美观、保护功能齐全、操作简单方便、全中文显示；软件系统采用嵌入式系统设计，可靠性高，响应速度快；由于采用高精度测量芯片，因而测量精确可靠，控制精度高，完全能够取代传统的继电保护。
二．保护功能
1、二段延时不平衡电压保护，一段无时限速断不平衡电压保护
2、二段延时过流保护，一段无时限速断过流保护
3、保护时间整定范围0~50S
三．技术性能
1）工作电源：86~265V AC
2）电压输入：开口三角电压；电流输入：A、C相差电流
3）频率：50Hz
4）电容器控制输出：（5A250V AC）
5）报警继电器输出：（5A250V AC）
6）测量精度：相间电压≤0.5%
线电流≤0.5%
7）微机保护单元动态响应时间小于30ms
8）工作环境：
环境温度：-20~60℃
相对湿度：﹤85%（25℃）
海拔：﹤2000m
室内外安装，无导电尘埃、无蒸汽、无爆炸、无腐蚀性气体、无较强震动
四．机械特性
控制器尺寸：198*132*70mm(长×宽×高)
开孔尺寸：192*126mm(长×宽)
安装方式：将监控终端仪表装入装置面板开孔糟内，紧固螺钉将监控仪固定在装置面板上。
六．操作说明
1．【主菜单】功能说明
说明：主界面有三个菜单项，分别是实时数据、参数设置和电容状态等。
按键说明：
【上键】向上选择菜单项；
【下键】向下选择菜单项；
【确定键】进入选中的功能界面。
主菜单
2．【实时数据】功能说明
说明：系统有4个子页面，可以分别显示4路电容的开口电压和差动电流
一路电压数据二路电压数据
按键说明：
【上键】向上翻页；
【下键】向下翻页；
【左键】选择功能选项‘翻页’；
【左键】选择功能选项‘返回’；
【确定键】在功能选项为‘翻页’情况下执行向下翻页，在功能选项为‘返回’情况下返回主菜单。
3．【参数设置】功能说明
说明：参数设置主要是设置系统运行的各项参数，以保证系统正常稳定的运行。
选择参数页面修改参数页面
按键说明（选择参数页面）：
【上键】向上选择参数；
【下键】向下选择参数；
【左键】选择功能选项‘修改’；
【左键】选择功能选项‘返回’；
【确定键】在功能选项为‘修改’情况下进入修改参数页面，在功能选项为‘返回’情况下返回主菜单。
按键说明（修改参数页面）：
【上键】将选中的数字位加1；
【下键】将选中的数字位减1；
【左键】左移选中的数字位；
【左键】右移选中的数字位；
【确定键】保存修改过的参数值。
4．【电容状态】功能说明
说明：电容状态页面可以实时的显示每路电容的状态和报警信息，在电容锁定的情况下可以对电容解除锁定
正常的电容页面报警锁定的电容页面
按键说明：
【上键】向上选择电容路数；
【下键】向下选择电容路数；
【左键】选择功能选项‘解锁’；
【左键】选择功能选项‘返回’；
【确定键】在功能选项为‘解锁’情况下解除电容锁定，在功能选项为‘返回’情况下返回主菜单。
6．接线端子及面板图
后壳丝印图
1I1、1I2: 第1路电容器组差动电流输入,来自第1路电流互感器；
2I1、2I2: 第2路电容器组差动电流输入,来自第2路电流互感器；
3I1、3I2: 第3路电容器组差动电流输入,来自第3路电流互感器；
4I1、4I2: 第4路电容器组差动电流输入,来自第4路电流互感器；
1U1、1U2: 第1路电容器组开口电压输入,来自第1路电压互感器；
2U1、2U2: 第2路电容器组开口电压输入,来自第2路电压互感器；
3U1、3U2: 第3路电容器组开口电压输入,来自第3路电压互感器；
4U1、4U2: 第4路电容器组开口电压输入,来自第4路电压互感器；
L、N: 交流电源220V；
RS-485：485通讯接口
Ishort：一段电流电压报警控制输出，常开接点，作用于电容器出线柜断路器跳闸线圈；
alert: 报警输出常开接点.可以接电铃或报警灯等，报警时延时1秒动作，常开；
Km1、Km2、Km3、Km4：各路报警控制输出，为常开状态，必要时可以选配中间继电器；
7．设定参考值
Ⅰ段电流：为电容器组二次差电流值的3-5倍；
Ⅱ段电流：为电容器组二次差电流值的2-3倍；
开口三角电压保护：当电容器组内部一个串联段内1-2个单元击穿时所产生的不平衡电压。
同时，还应可靠躲过电容器组正常运行进的不平衡电压，一般Ⅱ段电压设为6-10V，再乘上放大倍数，动作时间整定为0.1-0.2S；Ⅰ段电压设为（6-10V）*1.1；
电压PT：实际是个放大倍数，为了显示数值更准确一般设为100；
电流CT：实际是个放大倍数，为了显示数值更准确一般设为100；
一套WXTBB10-1500/2AK型无功补偿装置，第一组容量为600Kvar，互感器变比为50/5；第二组容量为900Kvar，互感器变比为75/5；微机保护单元参数设置如下：
第一组：二次侧差电流值为
Ⅰ段电流保护定值为：6*4*放大倍数；Ⅱ段电流保护定值为：6*2.5*放大倍数，动作时间整定为0.3-1S；Ⅰ段电压保护定值为：1.1*10*放大倍数；Ⅱ段电压保护定值为10*放大倍数：,动作时间整定为0.1-0.2S。
第二组设置方式同第一组。
