电梯电气装置安装检测记录(一)
电梯轿厢可利用随行电缆的钢芯或不小于2根芯线接地
控制屏距
布局合理，固定可靠，安装位置符合电梯“土建”布置图的要求
垂直度偏差应符合有关技术要求
正面距门窗、维修侧距离均玄600源自m距机械设置玄500mm金属电线管、槽、 构架、金件
敷设工艺、质量符合有关建筑电气规范
接口严密、连接牢靠，槽盖齐全平整、固定可靠、便于开启
岀线口有防止伤线措施，位置正确
主电源开关
应用管卡子固定，间距均匀（应按电气安装工艺质量标准）
与线槽、箱、盒连接处用锁母锁紧，管口装设护口
在混凝土、砖内暗敷设时，保护层厚度玄15mm
接线箱、盒
安装位置正确、平整牢固、盖板及固定螺钉齐全
消防开关盒
设在基站唤盒的上方，其底边距地面高度应符合有关技术文件要求（宜为
与机械部件的距离应符合有关技术要求
敷设应平直、整齐、牢固，水平和垂直偏差应符合有关技术要求
均应可靠接地（含跨接），但线槽、软管不得作保护线使用
轿顶电线应敷设在被固定的金属电线管、槽内
均应可靠防腐，涂防锈漆（或镀锌）
电线槽
在机房地面敷设时，其壁厚及强度应符合有关技术文件要求
安装牢固，每根线槽不应小于2点固定
轿厢内照明度玄50lx
轿厢照明及插座
应装设照明装置，或设置安全电压的电源插座（供行灯）
轿顶检修用的220V电源插座，应选用2P+PE型，具有过流漏电保护，并设明显标志
接地保护
所有电气设备的外露可导电部分均应可靠接地
保护线与工作零线始终分开，并采用黄绿双色绝缘导线
保护线的截面积应符合有关建筑电气的设计和施工质量验收规范的要求
电梯电气装置安装检测记录（一）
单位（子单位） 工程名称
安装位
置编号
检查（测 试）日期
年 月日
检测项目
检测内容及其标准要求
检测结果
主电源开关
位于机房入口处，宜距地面1.3〜1.5m，每梯独立（各台易识别），容量适当
不应切断与电梯有关的照明、通风、插座及报警电路
轿厢照明和通风 电路
电源可由相应的主开关进线侧获得，并在主开关近旁设置电源开关进行控制，各 开关应有标志以下区别
1.6〜1.7m）
安装单位
检查评定结论
专业工长（施工员）
施工班组
长
检查测试人员
项目专业质量检查员：年月日
监理（建设）单位 验收结论
专业监理工程师
（建设单位项目专业技术负责人）：年月日
电梯资料表格[1]
![电梯资料表格[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/051923d5195f312b3169a50c.webp)
38、设计变更洽商记录39、质量事故报告电梯安装样板放线记录图表轿厢导轨安装检查测量记录(下续)mm轿厢导轨安装检查测量记录(完)对重导轨安装检查测量记录（续）对重导轨安装检查测量记录(完)电梯层门安装检查测量记录（续）电梯层门安装检查测量记录（完）曳引装置安装质量检查记录轿厢组装质量检查记录表曳引绳、限速器绳、补偿链、补偿绳安装质量检查记录对重装置、补偿绳装置安装质量检查记录限速器缓冲器安装质量检查记录随行电缆安装质量检查记录本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填报，建设单位、施工单位各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位各保存一份。
电梯安装外观质量本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。
本表由施工单位填报，建设单位、施工单位各保存一份。
本表由施工单位填写，建设单位、施工单位各保存一份。
本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。
曳引装置分项工程质量检验评定表GBJ310-88施工单位：工程名称：部位：年月日电梯工程质量资料核查表GBJ310-88梯附1年月日2006年4月29日18:20:48电梯工程单台质量评定表GBJ310-88梯附1-1 施工单位：部位：年月日电梯分部工程质量评定表GBJ310-88梯附1-2北京市建筑安装单位工程观感评定表GBJ310-88附四表7电梯安装工程工程名称：施工单位：电梯台数年月日电梯安装验收条件检查表GB10060电梯安装验收条件检查表(完)当该工程未达到上述要求时，则不具备电梯验收条件，不应强行进行电梯的安装验收项目检验，并应积极采取有效措施尽快解决，以免贻误电梯的验收和质量核查工作。

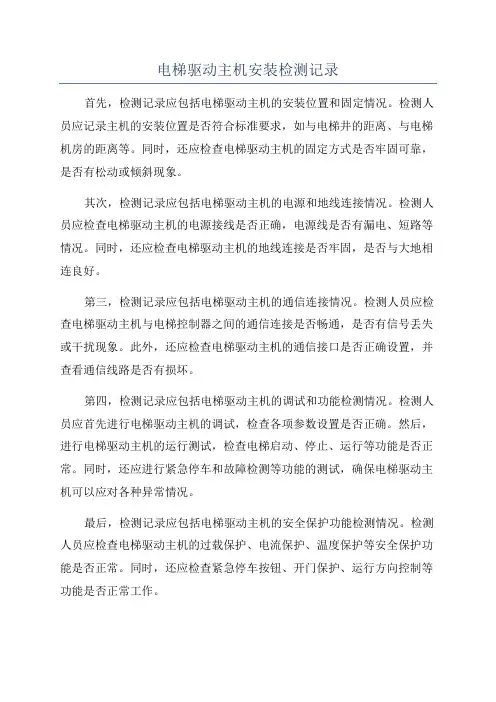

电梯驱动主机安装检测记录
电梯驱动主机安装检测记录首先，检测记录应包括电梯驱动主机的安装位置和固定情况。
检测人员应记录主机的安装位置是否符合标准要求，如与电梯井的距离、与电梯机房的距离等。
同时，还应检查电梯驱动主机的固定方式是否牢固可靠，是否有松动或倾斜现象。
其次，检测记录应包括电梯驱动主机的电源和地线连接情况。
检测人员应检查电梯驱动主机的电源接线是否正确，电源线是否有漏电、短路等情况。
同时，还应检查电梯驱动主机的地线连接是否牢固，是否与大地相连良好。
第三，检测记录应包括电梯驱动主机的通信连接情况。
检测人员应检查电梯驱动主机与电梯控制器之间的通信连接是否畅通，是否有信号丢失或干扰现象。
此外，还应检查电梯驱动主机的通信接口是否正确设置，并查看通信线路是否有损坏。
第四，检测记录应包括电梯驱动主机的调试和功能检测情况。
检测人员应首先进行电梯驱动主机的调试，检查各项参数设置是否正确。
然后，进行电梯驱动主机的运行测试，检查电梯启动、停止、运行等功能是否正常。
同时，还应进行紧急停车和故障检测等功能的测试，确保电梯驱动主机可以应对各种异常情况。
最后，检测记录应包括电梯驱动主机的安全保护功能检测情况。
检测人员应检查电梯驱动主机的过载保护、电流保护、温度保护等安全保护功能是否正常。
同时，还应检查紧急停车按钮、开门保护、运行方向控制等功能是否正常工作。
综上所述，电梯驱动主机的安装检测记录应包括位置和固定、电源和地线连接、通信连接、调试和功能检测、安全保护功能检测等方面的情况。
通过对这些方面的检测和记录，能够确保电梯驱动主机的安全运行，为电梯使用者提供安全可靠的乘坐环境。
电梯施工过程检验记录
电梯安装(施工)过程检查记录使用单位：安装单位：三明安福机电工程有限公司设备号：记录编号：福建省特种设备协会编制说明：1、备注栏中“※”为质量控制点，备注栏中“▲”为检验检测机构要求提供的记录表；2、本记录以现场施工人员自行检查为主，备注栏中“※”和“▲”项目为公司质检人员必检项目，该必检项目未经质检员检验并“放行”，不得进入下道工序。
记录表中非质控点项目质检员可采用抽检方式，有抽检到的项目应做好原始记录。
填表要求1封面a)使用单位：填写使用单位的具体名称或工程的具体名称。
b)记录编号：按年号(4位),月份(2位),顺序号(2位)。
如：2012-0101（表示2012年1月第1个记录）。
c)安装单位：填写具体安装（施工）单位名称。
d)设备号：填写具体电梯的编号。
2表格中的检查结果栏目填写要求：a)凡有数据要求的项目必须填写实际测量的数据。
b)没有数据要求的项目符合要求的用“√”表示，不符合要求的用“×”表示。
c)在实际检查未涉及到表格所列的项目时，可将此项目用斜画线在检查结果栏目中划除。
d)填写内容必须真实可靠，数据准确，文字清楚、叙述表达明确，无错别字和不规范的语言。
3自检员/质检员签字栏记录签字栏中的自检员是指安装班组中的人员，质检员的指公司指派的质量控制检验员。
自检员/质检员签字栏应由自检员/质检员亲笔签字，并填写具体的检查时间。
4、每一工序完成后，都必须反馈，经公司质检员检查确认以上项目合格后才能进下一项工序安装表1 电梯施工作业人员简要信息汇总表施工单位声明：上述名作业人员均为我单位聘用人员，负责项目台电梯的，上表中所填写的信息均已核实无误。
施工单位: 三明安福机电工程有限公司（加盖公章）年月日表2注：1、仪器使用前和使用后都应对其进行检查，所使用的仪器必须在检定合格的有效期内，并确保仪器的准确度；仪器有损坏应在备注栏中说明。
2、没有使用的仪器其型号规格、仪器编号均不做登记，在对应的栏中划一横线。

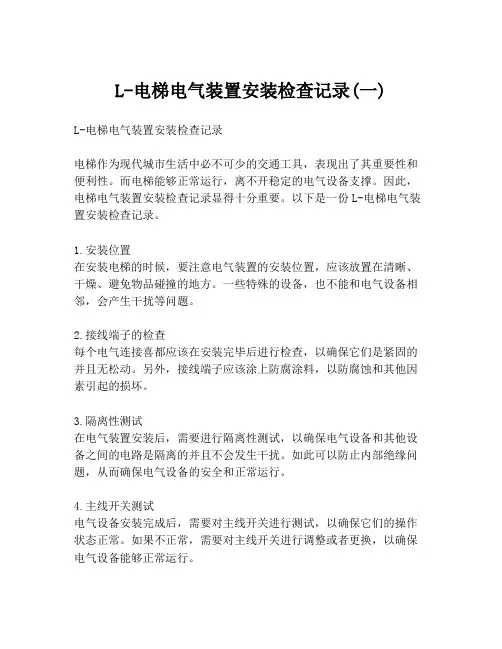

L-电梯电气装置安装检查记录(一)
L-电梯电气装置安装检查记录(一)
L-电梯电气装置安装检查记录
电梯作为现代城市生活中必不可少的交通工具，表现出了其重要性和便利性。
而电梯能够正常运行，离不开稳定的电气设备支撑。
因此，电梯电气装置安装检查记录显得十分重要。
以下是一份L-电梯电气装置安装检查记录。
1.安装位置
在安装电梯的时候，要注意电气装置的安装位置，应该放置在清晰、干燥、避免物品碰撞的地方。
一些特殊的设备，也不能和电气设备相邻，会产生干扰等问题。
2.接线端子的检查
每个电气连接喜都应该在安装完毕后进行检查，以确保它们是紧固的并且无松动。
另外，接线端子应该涂上防腐涂料，以防腐蚀和其他因素引起的损坏。
3.隔离性测试
在电气装置安装后，需要进行隔离性测试，以确保电气设备和其他设备之间的电路是隔离的并且不会发生干扰。
如此可以防止内部绝缘问题，从而确保电气设备的安全和正常运行。
4.主线开关测试
电气设备安装完成后，需要对主线开关进行测试，以确保它们的操作状态正常。
如果不正常，需要对主线开关进行调整或者更换，以确保电气设备能够正常运行。
通过以上的检查，我们可以有效地确保电气设备的正常运行。
对于L-电梯电气装置的安装，需要多次进行检查和调整，并不得存在任何差错和疏漏，以确保它们的安全性和稳定性。
最后，我们应该根据上述纪录和检查，做好所有电气设备安装后的记录，以便日后更好地进行检修和维护，从而保证整个电气系统的正常运转和安全使用。
电梯电气装置安装检查记录
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成主电源开关，机房照明，轿厢照明和通风电路，轿厢照明及插座，井道照明，接地保护，控制屏柜，防护罩壳，线路敷设工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：电梯电气装置安装检查记录（一）施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成电线管槽，电线槽，电线管，金属软管，轿厢操作盘及显示面盘，防腐工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：电梯电气装置安装检查记录（二）施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成导线，绝缘电阻工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：电梯电气装置安装检查记录（三）施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成绝缘电阻测试工作，经自检合格，现将有关资料报上，请予以审查或验收。
附：绝缘电阻测试记录施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。
工程名称：海尔·临天下编号：L5致：临沂市城市建设工程监理公司（项目监理机构）我方已完成接地电阻测试工作，经自检合格，现将有关资料报上，请予以审查或验收。
电梯设备开箱检验记录(精品范文).doc
本表由施工单位填写，建设单位、施工单位各保存一份。
存一份一份本表由施工单位填写，建设单位、施工单位各保存一份一份一份本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份电梯安装工程设备进场质量验收记录表GB 50310-2002090101 □□090201 □□电梯安装土建交接质量验收记录表GB50310—2002090102 □□090202 □□电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310—2002090103 □□表GB50310—2002090104 □□090204 □□GB50310—2002 090105 □□090205 □□GB50310—2002 090106 □□090206 □□GB50310—2002 090107 □□090207 □□GB50310—2002 090108 □□GB50310—2002090109 □□090209 □□GB50310—2002 090110 □□090210 □□目录1、土建布置图纸会审、设计变更、洽商记录2、电梯出厂合格证3、安全部件型式试验报告4、电梯开箱记录5、电梯施工记录6、电梯施工试验记录7、电梯分项质量验收8、电梯检测报告编制：陈欢审核：丁伟批准：刘成市电梯开箱记录合肥长城电梯安装有限公司电梯施工记录合肥长城电梯安装有限公司电梯施工试验记录合肥长城电梯安装有限公司电梯分项质量验收合肥长城电梯安装有限公司。
电梯整机安装工程检验批质量验收记录
电梯整机安装工程检验批质量验收记录一、项目基本信息项目名称：电梯整机安装工程开工日期：XXXX年XX月XX日完工日期：XXXX年XX月XX日建设单位：XXX公司施工单位：XXX公司二、检验批信息检验批名称：电梯整机安装工程检验批编号：XXXX-XXX-XXX检验批数量：XX台检验批日期：XXXX年XX月XX日三、检验依据1.《电梯安装与验收规范》2.《电梯设计安装维修通用条件》3.《机电设备安装工程质量验收规范》4.相关设计图纸、技术文件和合同要求四、检验内容及结果1.安全装置检验1.1检查电梯安全钳的固定情况，松动、脱落情况结果：合格1.2检查断电限速器的设置和固定情况结果：合格1.3检查电梯上下行超速保护装置的设置情况结果：合格1.4检查制动器的可靠性和固定情况结果：合格2.乘客空间检验2.1检查电梯轿厢内按键的设置和标识情况结果：合格2.2检查司机室设施的合理性和人机工程学设计情况结果：合格2.3检查地面召唤按钮设置和标识情况结果：合格3.机房检验3.1检查电梯机房内电气设施的安装和接线情况结果：合格3.2检查电梯机房内电动机和齿轮箱的调整情况结果：合格五、质量问题整改情况1.对于出现的不合格项，施工单位采取了以下整改措施：1.1重新固定电梯安全钳，确保其牢固可靠；1.2重新设置和固定断电限速器，确保其正常工作；1.3调整电梯上下行超速保护装置的设置，确保其符合规范要求；1.4对制动器进行检修和固定，确保其可靠性。
六、质量验收结论根据检验结果和整改情况，经过现场验收和资料审核，电梯整机安装工程质量符合相关规范和要求，经验收合格。
七、存在问题及建议1.存在问题：电梯轿厢内按键标识不清晰。
建议：对电梯轿厢内按键标识进行清晰的标识，确保用户操作的准确性。
八、质量鉴定鉴定单位（盖章）：XXXX单位鉴定日期：XXXX年XX月XX日以上是电梯整机安装工程的质量验收记录，总字数超过1200字。
记录了项目基本信息、检验批信息、检验依据、检验内容及结果、质量问题整改情况、质量验收结论、存在的问题及建议以及质量鉴定等内容。
自动扶梯电气装置安装检测记录
自动扶梯电气装置安装检测记录
一、前言：
二、检测项目：
1.电气接线
2.控制柜安装
3.电动机安装
4.电气线路保护装置
5.电气设备接地
6.电气设备标志和标牌
三、检测内容和结果：
1.电气接线
检测目标：检查电气接线是否正确连接，并符合相关标准和规范的要求。
检测结果：经检查，自动扶梯电气接线正确连接，接线端子紧固可靠。
2.控制柜安装
检测目标：检查控制柜是否固定稳固，并符合相关标准和规范的要求。
检测结果：经检查，控制柜固定稳固，尺寸合适，无松动现象。
3.电动机安装
检测目标：检查电动机是否正确安装，并符合相关标准和规范的要求。
检测结果：经检查，电动机安装位置正确，紧固可靠，与传动部件协调良好。
4.电气线路保护装置
检测目标：检查电气线路是否安装了必要的保护装置，并符合相关标准和规范的要求。
检测结果：经检查，电气线路上安装了熔断器和接地断路器等保护装置，符合要求。
5.电气设备接地
检测目标：检查电气设备是否正确接地，并符合相关标准和规范的要求。
检测结果：经检查，电气设备正确接地，接地电阻合格，符合要求。
6.电气设备标志和标牌
检测目标：检查电气设备是否标志齐全，并符合相关标准和规范的要求。
检测结果：经检查，电气设备上标注有必要的标志和标牌，标识清晰可辨。
四、检测结论：
经过全面检测，自动扶梯电气装置安装符合相关标准和规范的要求，各项检测项目均符合要求，不存在安全隐患。
检测记录如上。
五、附录：
检测人员签名：
日期：。
电气(梯)隐蔽工程检查验收记录(全本)
一、接地装置隐蔽1、分自然接地体（其中分形式一和形式二）、人工接地体、接地模块、接地干线；2、接地装置的隐蔽要记录其埋设深度、轴线、间距、采用材料的规格、材质、焊接质量情况及防腐状态和电阻测试值等。
3、具体示例如下表，此示例仅供参考，具体内容应按照工程实际发生编写。
电气（梯）隐蔽工程检查验收记录制表日期：2002年4 月13 日检查验收日期：2002 年4 月13 日工程名称：医大二院门诊楼施工单位：金广建设集团建设单位：医科大学附属二院分项工程名称：接地装置（自然接地1）隐蔽部位：基础直埋与管沟：直埋设计图号：电施29 管道材种：镀锌圆钢、镀锌扁钢规格：Ф8、40×4隐蔽段的划分及数量：基础操作班（组）长：电气专业技术负责人：质量检查员：施工员：填表人：注：可用于电梯工程、动力与照明管线、通信管线、有线电视管线、接地等工程电气（梯）隐蔽工程检查验收记录制表日期：2002年4 月13 日检查验收日期：2002 年4 月13 日工程名称：医大二院门诊楼施工单位：金广建设集团建设单位：医科大学附属二院分项工程名称：接地装置（自然接地2）隐蔽部位：基础直埋与管沟：直埋设计图号：电施29 管道材种：镀锌圆钢、镀锌扁钢规格：Ф8、40×4隐蔽段的划分及数量：基础操作班（组）长：电气专业技术负责人：质量检查员：施工员：填表人：注：可用于电梯工程、动力与照明管线、通信管线、有线电视管线、接地等工程电气（梯）隐蔽工程检查验收记录制表日期：2002年4 月13 日检查验收日期：2002 年4 月13 日工程名称：医大二院门诊楼施工单位：金广建设集团建设单位：医科大学附属二院分项工程名称：接地装置（人工接地）隐蔽部位：基础直埋与管沟：直埋设计图号：电施29 管道材种：镀锌圆钢、镀锌扁钢规格：Ф8、40×4隐蔽段的划分及数量：基础操作班（组）长：电气专业技术负责人：质量检查员：施工员：填表人：注：可用于电梯工程、动力与照明管线、通信管线、有线电视管线、接地等工程电气（梯）隐蔽工程检查验收记录制表日期：2002年4 月13 日检查验收日期：2002 年4 月13 日工程名称：医大二院门诊楼施工单位：金广建设集团建设单位：医科大学附属二院分项工程名称：接地装置（接地模块）隐蔽部位：基础直埋与管沟：直埋设计图号：电施29 管道材种：规格：隐蔽段的划分及数量：基础操作班（组）长：电气专业技术负责人：质量检查员：施工员：填表人：注：可用于电梯工程、动力与照明管线、通信管线、有线电视管线、接地等工程电气（梯）隐蔽工程检查验收记录制表日期：2002年4 月13 日检查验收日期：2002 年4 月13 日工程名称：医大二院门诊楼施工单位：金广建设集团建设单位：医科大学附属二院分项工程名称：接地干线隐蔽部位：基础直埋与管沟：直埋设计图号：电施29 管道材种：镀锌扁钢规格：隐蔽段的划分及数量：基础操作班（组）长：电气专业技术负责人：质量检查员：施工员：填表人：注：可用于电梯工程、动力与照明管线、通信管线、有线电视管线、接地等工程二、配管隐蔽：1、分PVC管和金属管（镀锌钢管、可绕金属软管或非镀锌钢管）2、隐蔽的内容中应写明管路的具体位置、规格、弯曲度、管口处理、埋入混凝土内管路距混凝土表面距离、管的连接处处理（跨接地线）及使用功能等情况及设计变更或材料代换，并应写明量化值。
电梯电气装置安装工程检验批质量验收记录
电梯电气装置安装工程检验批质量验收记录项目名称：电梯电气装置安装工程验收日期：XXXX年XX月XX日一、项目概述本电梯电气装置安装工程位于XXXXX（具体地址），总包单位为XXXXX公司，施工单位为XXXXX公司。
该工程的主要目标是安装电梯电气装置，确保其正常运行和使用。
二、项目验收人员本次验收由以下人员参与：1.验收单位代表：XXXXX公司2.施工单位代表：XXXXX公司3.监理单位代表：XXXXX公司三、实施方案及操作执行情况1.根据相关规范和设计要求，编制了电梯电气装置安装工程实施方案，并获得所有参与方的认可。
2.安装过程中，施工单位按照实施方案的要求进行操作，操作人员具备相关资格证书，并遵守安全操作规程。
3.安装过程中，监理单位进行了监督和检查，确保施工单位按照设计要求进行安装。
四、主要检查内容及结果1.检查项目一：电梯控制柜安装质量通过对控制柜安装的检查，发现控制柜的安装位置正确，固定牢固。
控制柜内的电气元件与电线连接良好，无松动现象。
控制柜的接地符合要求，接地电阻在规定范围内。
总体来说，电梯控制柜安装质量良好。
2.检查项目二：电梯电气线路敷设质量通过对电梯运行线路和控制线路的敷设进行检查，发现线路的敷设符合设计要求，线路管道与墙面连接稳固。
线路的绝缘性能良好，无破损和漏电现象。
线路标志清晰，易于维护和操作。
总体来说，电梯电气线路敷设质量良好。
3.检查项目三：电梯电气接地装置质量通过对电梯电气接地装置进行检查，发现接地装置的连接可靠，接地电阻符合要求，无松动现象。
接地装置的材料符合安全标准，无损坏和腐蚀现象。
总体来说，电梯电气接地装置质量良好。
五、存在的问题及整改要求在本次验收过程中，发现了以下问题：1.执行方案和操作过程中，存在一些操作人员的操作不规范情况，需要加强培训和督导，确保操作规范性。
2.部分接线存在松动现象，需要重新固定和连接，确保安全可靠。
针对上述问题，要求施工单位做出以下整改：1.做好工人的技术培训，提高操作规范性，确保施工质量。
