网络综合布线技术技能竞赛试题
绍兴-网络综合布线工程技术技能竞赛试卷

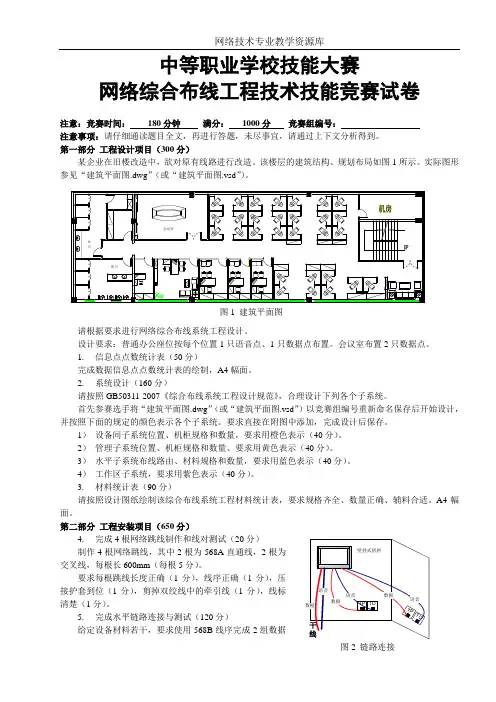

中等职业学校技能大赛网络综合布线工程技术技能竞赛试卷注意：竞赛时间： 180分钟 满分： 1000分 竞赛组编号： 注意事项：请仔细通读题目全文，再进行答题，未尽事宜，请通过上下文分析得到。
第一部分 工程设计项目（300分）某企业在旧楼改造中，欲对原有线路进行改造。
该楼层的建筑结构、规划布局如图1所示。
实际图形参见“建筑平面图.dwg ”（或“建筑平面图.vsd ”）。
请根据要求进行网络综合布线系统工程设计。
设计要求：普通办公座位按每个位置1只语音点、1只数据点布置。
会议室布置2只数据点。
1. 信息点点数统计表（50分）完成数据信息点点数统计表的绘制，A4幅面。
2. 系统设计（160分）请按照GB50311-2007《综合布线系统工程设计规范》，合理设计下列各个子系统。
首先参赛选手将“建筑平面图.dwg ”（或“建筑平面图.vsd ”）以竞赛组编号重新命名保存后开始设计，并按照下面的规定的颜色表示各个子系统。
要求直接在附图中添加，完成设计后保存。
1） 设备间子系统位置、机柜规格和数量，要求用橙色表示（40分）。
2） 管理子系统位置、机柜规格和数量、要求用黄色表示（40分）。
3） 水平子系统布线路由、材料规格和数量，要求用蓝色表示（40分）。
4） 工作区子系统，要求用紫色表示（40分）。
3. 材料统计表（90分）请按照设计图纸绘制该综合布线系统工程材料统计表，要求规格齐全、数量正确、辅料合适。
A4幅面。
第二部分 工程安装项目（650分）4. 完成4根网络跳线制作和线对测试（20分）制作4根网络跳线，其中2根为568A 直通线，2根为交叉线，每根长600mm （每根5分）。
要求每根跳线长度正确（1分），线序正确（1分），压接护套到位（1分），剪掉双绞线中的牵引线（1分），线标清楚（1分）。
5. 完成水平链路连接与测试（120分） 给定设备材料若干，要求使用568B 线序完成2组数据女卫男卫会议室 图1 建筑平面图 壁挂式机柜TP TO T P T O 数据语音语音数据干线语音数据图2 链路连接和2组语音的链路连接。
网络综合布线样题 qx
中等职业学校职业技能大赛《网络综合布线》竞赛试题一、注意事项：1、请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。
2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。
3、操作过程中，需要及时保存设备配置。
比赛过程中，不要对任何设备添加密码。
4、比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。
5、仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。
6、比赛时间为180分钟。
二、比赛环境：竞赛软硬件环境：三、竞赛题：1．项目背景某著名集团公司因业务需要，现需在租借一套2层商务楼做为集团新增办公环境使用。
由于集团人员配备，规划需要。
需在1、2层分别设一个配线间，以及整栋楼还设有一个楼层分线箱。
由于传输性能需求，主干链路使用光纤、大对数来满足使用需求。
1)请根据例图1-2，实现客户规划需求。
模块一：光纤网布线及安装1)完成光纤配线架的上架安装。
2)按附图1-1、1-2所示，要求完成BD-FD3 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。
墙体至BD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入BD光纤配线架1-4号端口和FD3光纤配线架1-4号端口，制作标签。
3)按附图1-1、1-2所示，要求完成CD-BD 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。
BD至CD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入CD光纤配线架1-4号端口和BD光纤配线架的1-4号端口，制作标签。
4)按图1-1、1-2所示，要求完成FD3-FD1 楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架1-2号端口和FD3光纤配线架1-2号端口，配线架上架，并制作标签。
综合布线技能比赛笔考试
综合布线技能比赛笔试题第1章智能建筑与网络综合布线一、单项选择1、10Base-T以太网中，以下说法不对的是：（）A) 10指的是传输速率为10MBPS B) Base指的是基带传输C) T指的是以太网 D) 10Base-T 是以太网的一种配置2、核心层处理高速数据流，其主要任务是（）A) 数据包的交换 B）流量汇集 C) 聚合路由路径 D)提供相关边缘服务3、FDDI是（）A）快速以太网 B）千兆位以太网 C）光纤分布式数据接口 D）异步传输模式4、在计算机网络中，能将异种网络互连起来，实现不同网络协议相互转换的网络互连设备是（）。
A）集线器 B）路由器 C）网关 D）网桥5、在企业内部网与外部网之间，用来检查网络请求分组是否合法，保护网络资源不被非法使用的技术是（）。
A）防病毒技术 B）防火墙技术 C）差错控制技术 D）流量控制技术6、（）将流量馈入网络，执行网络访问控制，并且提供相关边缘服务。
A) 核心层 B）分布层 C) 接入层 D) 汇聚层7、按国际标准化组织ISO/IEC11801定义综合布线从FD到BD之间的是（）A) 建筑群干线布线子系统 B) 建筑物干线布线子系统C) 水平布线子系统 D)垂直干线布线子系统8、如果采用双绞线作为水平子系统的线缆，那么线缆的最大长度为（）A) 120m B) 200m C) 100m D) 90m9、标准机柜的内宽是（）A) 19英寸 B) 21英寸 C) 32寸 D) 30英寸10、OA系统是（）。
A）通信自动化系统 B）楼宇自动化系统C）计算机网络系统 D）办公自动化系统11、广播数据包通常采用广播地址（）A)单播地址 B)组播地址 C)广播地址 D）全零地址12、下面哪些是有效的IP主机地址（）A）127.13.214.254 B）305.299.13.1C）227.405.13.112 D）105.14.155.1213、基于RIP的路由器允许的最大跳跃计数是多少（）A）6 B）12 C）15 D）1814、在电缆中屏蔽有什么好处（）A）减少信号衰减 B）减少电磁干扰辐射C）减少物理损坏 D）减少电缆的阻抗15、若要对数据进行字符转换和数字转换，以及数据压缩，应在OSI 的( )层上实现；A)网络层 B)传输层 C)会话层 D)表示层16、网桥工作在互连网络的（）。
网络综合布线考试试题及答案
网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种类型的电缆通常用于室内布线？A. 同轴电缆B. 双绞线C. 光纤D. 无线信号答案：B2. 在网络综合布线中，下列哪项不是传输介质？A. 双绞线B. 光纤C. 无线电波D. 网络交换机答案：D3. 下列哪种网络标准定义了10Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A4. 在网络综合布线中，下列哪种设备用于连接不同网络段？A. 路由器B. 交换机C. 集线器D. 网桥答案：C5. 下列哪种网络设备用于连接多个网络，并进行数据包转发？A. 路由器B. 交换机C. 集线器D. 网桥答案：A6. 在网络综合布线中，下列哪种电缆具有最高的传输速率？A. 双绞线B. 同轴电缆C. 光纤D. 无线信号答案：C7. 下列哪种网络标准定义了100Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A8. 在网络综合布线中，下列哪种设备用于连接多个网络，并进行数据包过滤？A. 路由器B. 交换机C. 集线器D. 网桥答案：B9. 下列哪种网络设备用于连接多个网络，并进行数据包转发和路由选择？A. 路由器B. 交换机C. 集线器D. 网桥答案：A10. 下列哪种网络标准定义了1000Base-T以太网？A. IEEE 802.3B. IEEE 802.11C. IEEE 802.5D. IEEE 802.1Q答案：A二、填空题（每题2分，共20分）1. 在网络综合布线中，通常将网络设备分为______和______两大类。
答案：传输介质、网络设备2. 双绞线分为______和______两种类型。
答案：屏蔽双绞线、非屏蔽双绞线3. 在网络综合布线中，下列设备分别属于哪一类：交换机（______）、路由器（______）、集线器（______）。
综合布线试题及答案
综合布线试题及答案一、单选题（每题2分，共20分）1. 综合布线系统的主要目的是：A. 提高网络传输速度B. 便于网络设备的维护C. 简化网络结构D. 降低网络建设成本答案：C2. 以下哪个不是综合布线系统的组成部分？A. 工作区子系统B. 水平子系统C. 垂直子系统D. 无线子系统答案：D3. 综合布线系统中，水平布线的最大长度一般不超过：A. 90米B. 100米C. 150米D. 200米答案：B4. 以下哪个设备不属于综合布线系统的设备？A. 配线架B. 交换机C. 路由器D. 信息插座答案：C5. 综合布线系统中，UTP电缆的类别指的是：A. 电缆的直径B. 电缆的传输速度C. 电缆的传输距离D. 电缆的抗干扰能力答案：D6. 综合布线系统设计时，需要考虑的主要因素不包括：A. 网络的可靠性B. 网络的扩展性C. 网络的美观性D. 网络的安全性答案：C7. 在综合布线系统中，光纤布线主要用于：A. 局域网内部连接B. 局域网与广域网的连接C. 局域网内部设备间的高速传输D. 局域网与互联网的连接答案：B8. 综合布线系统中，设备间子系统的作用是：A. 连接工作区和楼层配线间B. 连接楼层配线间和主配线间C. 连接主配线间和设备间D. 连接工作区和设备间答案：B9. 综合布线系统中，主配线间通常位于：A. 建筑物的中心位置B. 建筑物的边缘位置C. 建筑物的底层D. 建筑物的顶层答案：A10. 综合布线系统设计时，应遵循的主要原则是：A. 经济性B. 灵活性C. 可靠性D. 所有选项答案：D二、多选题（每题3分，共15分）1. 综合布线系统的优点包括：A. 便于维护B. 便于扩展C. 便于管理D. 便于升级答案：ABCD2. 综合布线系统设计时，需要考虑的外部因素包括：A. 建筑物的结构B. 建筑物的用途C. 建筑物的地理位置D. 建筑物的电力供应答案：ABCD3. 综合布线系统中，水平布线的主要组成部分包括：A. 工作区子系统B. 水平子系统C. 垂直子系统D. 管理子系统答案：ABD4. 综合布线系统中，垂直布线的主要作用是：A. 连接楼层配线间B. 连接主配线间C. 连接工作区D. 连接设备间答案：ABD5. 综合布线系统设计时，需要考虑的网络因素包括：A. 网络的带宽需求B. 网络的传输速度C. 网络的可靠性D. 网络的安全性答案：ABCD三、判断题（每题2分，共10分）1. 综合布线系统的设计应遵循“一次到位，长期受益”的原则。
网络综合布线技能竞赛
网络综合布线技能竞赛设计题模拟试卷第一套本赛项总分100分，总分乘以30%即为整个竞赛的单项累积分数，竞赛时间为1小时。
设计竞赛需使用Microsoft VISIO或AUTOCAD软件，根据组委会提供的工程需求环境，结合国标GB50311-2007规范进行相关设计。
竞赛试题内容由参赛队三位选手自行分工完成。
所有图纸需要在右下角适当位置注明设计者（参赛队和选手编号组成）。
综合布线案例需求项目名称：某大楼综合布线系统工程项目需求信息：某大楼分三层；楼长50m，楼宽25 m，楼层高4 m。
现需对大楼综合布线系统进行设计，采用的布线系统性能等级为6类非屏蔽（UTP）系统。
其中一层60个信息点，二层50个信息点，三层16个信息点。
1、工作区：全部采用6类信息模块，每个信息点采用双口信息面板设计，其中左边为网络点，右边为语音点。
安装方式采用明装底盒固定。
工作区网络跳线采用2米六类跳线，语音跳线采用2米2芯RJ11跳线。
2、配线子系统：水平电缆为4对六类UTP双绞线、安装方式为明装PVC线槽布线。
3、干线子系统：语音采用25对大对数电缆，数据采用6芯多模室内光缆。
4、设备间/配线间：水平配线架(语音、数据)全部选择六类24口配线架，语音垂直干线配线架选用100对110型配线架，数据垂直干线配线架采用ST 24口光纤配线架。
5、布线产品品牌为“VCOM”。
6、设备间（BD）位于二楼离电缆井5米，一楼设置配线间（FD）离电缆井5米，三楼采用无主干设计。
7、垂直干线线缆的计算方法：每层垂直线缆长度(m)=(距BD的楼层数×层高＋电缆井至BD距离＋端接容限(光纤10 m，双绞线6 m))×每层需要根数，总垂直干线线缆长度等于各楼层垂直线缆长度之和。
8、设计方案不考虑冗余设计。
一．综合布线系统图绘制（35分）图纸采用A4页面设计，A4纸张打印输出，制作综合布线系统图并且输出JPG文件保存至以参赛队号命名桌面文件夹，文件名：某大楼综合布线系统图。
网络综合布线考试试题及答案
网络综合布线考试试题及答案一、选择题（每题2分，共40分）1. 下列哪种传输介质不属于物理层设备？（）A. 双绞线B. 同轴电缆C. 光纤D. 网桥答案：D2. 下列哪个标准定义了以太网物理层和数据链路层的介质访问控制子层？（）A. IEEE 802.3B. IEEE 802.11C. IEEE 802.1QD. IEEE 802.5答案：A3. 在下列网络设备中，哪个设备具有路由功能？（）A. 交换机B. 路由器C. 集线器D. 网桥答案：B4. 下列哪种网络拓扑结构具有高度的可靠性和冗余性？（）A. 星型拓扑B. 环型拓扑C. 扁平型拓扑D. 网状拓扑答案：D5. 在下列网络协议中，哪个协议用于传输文件？（）A. HTTPB. FTPC. SMTPD. DNS答案：B6. 下列哪个IP地址表示私有地址？（）A. 192.168.1.1B. 10.0.0.1C. 172.16.0.1D. 224.0.0.1答案：A7. 下列哪个IP地址表示广播地址？（）A. 192.168.1.255B. 10.0.0.0C. 172.16.0.1D. 127.0.0.1答案：A8. 下列哪个网络设备用于连接不同网络的传输介质？（）A. 中继器B. 调制解调器C. 路由器D. 交换机答案：C9. 下列哪个网络设备用于实现网络地址转换？（）A. 路由器B. 交换机C. 集线器D. NAT设备答案：D10. 下列哪个网络设备用于实现VLAN划分？（）A. 路由器B. 交换机C. 集线器D. 网桥答案：B二、填空题（每题2分，共40分）1. 以太网标准IEEE 802.3中定义了______介质访问控制子层。
答案：数据链路层2. 在网络中，物理地址通常称为______。
答案：MAC地址3. 下列网络协议中，______用于传输电子邮件。
答案：SMTP4. 在TCP/IP协议栈中，IP协议属于______层。
答案：网络层5. 在下列网络拓扑结构中，______拓扑结构具有高度的可靠性和冗余性。
网络综合布线考试试题及答案
网络综合布线考试试题及答案网络综合布线考试试题及答案一、选择题1、在网络综合布线中，以下哪种线缆类型是最常用的？ A）CAT 3 B）CAT 5e C）CAT 6 D）CAT 7 答案：B）CAT 5e CAT 5e 是目前最常见的网络线缆类型，支持1000BASE-T 和100BASE-TX 标准。
2、下列哪种接口类型是最常用的网络接口类型？ A）RJ-45 B）SC C）LC D）FC 答案：A）RJ-45 RJ-45 是最常见的网络接口类型，用于连接计算机和网络设备。
3、在网络综合布线中，以下哪种传输介质的传输速度最快？ A）双绞线 B）同轴电缆 C）光纤 D）无线答案：C）光纤光纤传输速度最快，可以达到Gbps 的速度。
双绞线和同轴电缆的速度较慢，而无线的速度则受到信号强度和干扰的影响。
4、下列哪种设备可以在不进行网络布线的情况下提供网络连接？ A）交换机 B）路由器 C）中继器 D）集线器答案：D）集线器集线器可以在不进行网络布线的情况下提供网络连接，它通过将多个网络设备连接到单个集线器上来实现网络连接。
交换机、路由器和中继器都需要进行网络布线。
5、在网络综合布线中，以下哪种电缆的颜色最常用于水平子系统的主干线缆？ A）蓝色 B）黄色 C）绿色 D）橙色答案：A）蓝色在网络综合布线中，蓝色电缆最常用于水平子系统的主干线缆。
黄色、绿色和橙色电缆通常用于垂直子系统和设备间子系统。
二、简答题 6. 请简述网络综合布线的基本组成和各个组成部分的作用。
答案：网络综合布线的基本组成包括七个部分：工作区子系统、配线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统、测试子系统。
工作区子系统的作用是将终端设备连接到信息插座上，包括信息插座、跳线、连接器等组件。
配线子系统的作用是在工作区子系统和干线子系统之间连接设备，包括水平电缆、配线架、跳线等组件。
干线子系统的作用是在不同建筑物之间提供高速数据传输，包括干线电缆、管道、桥架等组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络综合布线技术技能竞赛试题
一、布线工程设计项目
图1为某机关新建5层商务楼建筑模型，请按照GB50311-2007《综合布线系统工程设计规范》，合理设计商务楼综合布线系统。
具体要求如下：
1 ．按领导办公室数据点、语音点各1 个、普通工作人员办公室数据点、语音
点各 4 个、会议室数据点、语音点各8 个完成信息点分类统计；
2．天井位于101，202-502 靠近走廊区域，指定101 和102 为大楼机房。
202-502 为各楼层配线间。
3．商务大厅和512 会议室要求实现无线覆盖；511 会议室要求提供2 路数字高清视频信号；
4．工程设计要求经济合理，系统施工图要按规范标注各子系统，标注文字要求使用指定的色彩，完成设计后保存源文件，同时输出jpg 格式，并将jpg
格式文件打印成A4图2份。
（ 1 ）设备间子系统用橙色表示。
（2）垂直子系统用绿色表示。
（3）管理间子系统用棕色表示。
（4）水平子系统用蓝色表示。
（5）工作区子系统用紫色表示。
（6）光缆用红色表示。
（7）六类线缆用黑色表示5．撰写施工说明，将系统设计的关键因素配合施工图加以说明，指导施工人员安全、正确、顺利施工。
6．根据赛点给定的资料进行安装工作量和材料设备等项目的工程预算。
7．提交完整的工程设计方案及相关文档。
说明：《网络综合布线施工定额》、《网络综合布线施工材料、设备、器材
价目表》、《网络综合布线施工设计文档模板》、《春季技能竞赛规程》等文档均存储于PC机“竞赛资料”文件夹中。
图1
、网络配线端接
•^1 201
旳0
组别 中飢Lt 歸脑用廉*・!t 同细
编咅薪峰电目
网络配线端接在西元网络配线实训装置（产品型号KYPXZ-01-05上进行，
每个竞赛队1台设备，具体请按照题目要求和图中表示的位置。
1、网络跳线制作和测试
完成5根网络跳线制作，其中3根568B线序，长度500毫米，2根568A-568B 线序，长度700毫米。
完成后必须在图2所示的西元网络配线实训装置（产品型号KYPXZ-01-05 上进行线序和通断测试。
要求竞赛开始后60分钟内完成，摆放在工作台上，供裁判组评判。
2、完成测试链路端接
在图2所示的西元网络配线实训装置（产品型
号KYPXZ-01-05上并排完成4组测试链路的布线和
模块端接，路由按照图3所示。
每组包括3根跳线和端接6次，其中包括110
型5对连接块端接2次，RJ45头端接3次，RJ45模
块端接1次。
三、综合布线安装
布线安装施工在西元网络综合布线实训装置
（产品型号KYSYZ-04-0433上进行，每个竞赛队1
题目要求和图4中表示的位置。
特别注意：安装部分可能使用电动工具和需要登高作业，特别要求参赛选手注意安全用电和规范施工，登高作业时首先认真检查和确认梯子安全可靠，双脚不得高于地面1米，而且必须2人合作，1人操作1人保护。
1、FD1配线子系统线槽安装和布线
按照图4所示位置，完成FD1配线子系统的线槽安装、布线和端接，具体包括如下任务：
（1）完成F11—F14网络插座安装，模块端接，面板安装等。
要求位置和端接正确。
（2）完成线槽安装和布线，粗线条部分用宽度39毫米PVC线槽，细线条
部分用宽度20毫米PVC线槽。
要求线槽横平竖直，现场自制弯头，每个接缝处间隙不大于1毫米。
接头制作要求按照图5和图6所示。
(3)
完成FD1机柜内网络配线架、理线环的安装和配线端接。
F11—F14网
络插座对应机柜内配线架1—4 口。
要求设备安装位置合理，剥线长度合适，线 序和端接正确，预留缆线长度合适，剪掉牵引线。
2、FD2配线子系统线管安装和布线
按照图4所示位置，完成FD2配线子系统的线管安装、布线和端接，具体包
图5水平弯头制作示意图 图6阴角弯头制作示意图
括如下任务：
(1) 完成F21—F24网络插座安装，模块端接，面板安装等。
要求位置和端 接正确。
(2) 完成线管安装和布线，使用①20毫米PVC 线管。
要求横平竖直，每个 接缝处间隙不大于1毫米。
(3)
完成FD2机柜内网络配线架、理线环的安装和配线端接。
F21—F24网
络插座对应机柜内配线架1—4 口。
要求设备安装位置合理，剥线长度合适，线 序和端接正确，预留缆线长度合适，剪掉牵引线
线管，再从FD2机柜向FD1机柜垂直安装1根①60线管(详细安装见图4)。
从BD 向FD2 FD1机柜分别安装1根网络双绞线，并且端接在 FD2 FD1机 柜内配线架的第24 口。
BD 配线架分别端接在第一个配线架 11、12 口，要求BD 配线架11 口与F11信息点连通、12 口与F21信息点连通，并测试。
3、 管理间子系统的安装和端接 按照图7所示，完成FD 机柜内 配线架和理线架的安装及端接。
4、 建筑物子系统安装和布线 按照图4所示位置，完成 BD-FD1,BD-FD2机柜的线管安装、布 线和端接。
从标识为BD 的配线装置 向垂直①60线管中对接1根①20 PVC
图7机柜内设备安装位置图。
