国家电网公司常用安全标志与设置规范标准
国家电网公司送变电工程施工安全设施标准
安全设施标准（施工）一、安全标志牌1、使用范围线路工程、变电工程。
2、设置场所线路工程：杆塔组立、爆破工程、张力放线场地、仓库及危险区域、跨越架搭设、大跨越及交叉跨越施工等场所。
变电工程：变电站施工现场、仓库及危险区域、施工电源、变电扩改建工程分区等场所。
3、标志牌内容：标志牌分４类。
禁止标志牌：包括禁止烟火、禁止吸烟、禁止合闸有人工作、未经许可不得入内、禁止攀登高压危险，等；警告标志牌：包括必须戴安全帽、必须系安全带、必须戴防护眼镜，等：指令标志牌：包括止步高压危险、当心触电、当心坠落、当心坑洞、当心落物，等：指示标志牌：包括从此上下、在此工作，等。
4、制作要求标志牌宜采用塑料板或镀锌铁板制作。
制作尺寸和图形要求见附录A。
二、安全围栏和临时提示遮拦1、使用范围线路工程、变电工程。
2、设置场所线路工程：牵张场、带电跨越危险作业区等场所；变电工程：改扩建工程与带电区的分界、高压试验区、重要作业区、危险场所、安全通道等场所。
3、制作要求型式：采用钢管立柱，围栏采用钢管框形组件或用红色和白色相间的安全围绳。
结构:立柱刷红、白相间漆、围栏框刷红漆。
受现场条件限制时，用红、白尼龙绳代替围栏框，固定于主柱套管内。
临时提示遮栏的制作参见附图B-3。
三、孔洞盖板1、范围变电工程。
2、设置场所变电工程施工过程中的孔洞，防止人员或物体坠入的临时封盖。
3、制作要求型式：根据需要，制成矩、方、圆三种盖板。
结构：采用花纹钢板厚3～4 mm，边角钢条用厚10～15 m m 钢板，盖板边缘应大于孔洞边缘100 m m，盖板下应设限位块，限位与孔洞边缘距不大于30 m m，限位块用角钢，盖板的承重不小于200 kg/m 2，盖板上刷红、白相间标志漆，大于1m 的孔洞盖板应有加强筋。
四、低压配电箱1、使用范围变电工程。
2、设置场所变电施工用电配电箱，根据需要设置。
3、制作技术和使用要求（参考附录C）盘柜制作应符合GB4720-84第一部分第四条规定，外表喷涂蓝或绿漆，内壁喷涂米黄或白色漆，盘门标有“低压配电箱、有电危险”红色标记。
电力线路作业现场围栏和标示牌设置
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
《电气设备编号、标志要求规范》
电气设备编号、标志规1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规手册》（2001年12月版本），特制定本规。
2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。
2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。
3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。
3.1.2 公司电调许可输变电设备，参照本规统一编号，并报公司电调批准后执行。
3.1.3 新建输变电设备，必须按照本规统一编号。
3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。
3.2.2 联络线用两端厂、站名联合表示。
3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。
3.2.4 开关编号：按电压等级编号。
3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。
3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。
3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。
变电一次设备作业现场围栏和标示牌设置规范
变电一次设备作业现场围栏和标示牌设置规范1总则1。
1为加强电力生产现场管理，规范变电一次设备作业安全措施的设置，保证人身安全、设备安全和电网安全，根据国家电网公司《电力安全工作规程（变电站和发电厂电气部分）》（以下简称《安规》）悬挂标示牌和装设遮栏（围栏）的规定,结合公司电力生产的实际,制定本规范。
1.2悬挂标示牌和装设遮栏（围栏)之前的停电、验电、接地等措施，按《安规》有关规定执行。
1。
3《变电一次设备作业现场围栏和标示牌设置规范（试行）》(以下简称《规范》）适用于变电一次设备检修、改建、扩建、施工等电力生产工作.各级生产管理人员和从事运行、检修、施工的人员,必须熟悉并严格执行本《规范》.1.4各单位可结合现场情况，依据《安规》和本《规范》制定补充条款和实施细则，经本单位主管生产的领导批准后执行.1.5本《规范》的解释权属江苏省电力公司安全监察部，各单位在执行中发现的问题请及时报告省公司安全监察部。
2临时遮栏（围栏)2.1临时遮栏(围栏）（以下简称临时围栏）种类和作用2.1.1临时围栏,包括临时围栏和临时围网两种。
临时围栏可分为：固定式和非固定式临时围栏.非固定式临时围栏可分为:可伸缩型和非伸缩型.2.1.1。
1非固定式临时围栏:用于检修设备的作业现场，将工作区(检修设备)与非工作区(非检修设备）进行隔离,明确工作地点，防止误入带电间隔和误碰带电设备.2.1。
1.2固定式临时围栏:用于改、扩建等施工，将作业地点与运行设备进行有效隔开。
2。
1。
2非固定式临时围栏图例2.2临时围栏规格固定式临时围栏高170cm非固定式临时围栏高120cm非固定式临时围网高120cm2.3临时围栏一般要求2.3.1临时围栏应由绝缘材料制成。
2.3.2严禁使用绳上挂小方旗作为临时围栏。
2。
3.3非固定式临时围栏颜色应醒目。
2.4临时围栏装设要求2。
4。
1在室外部分停电的高压设备上工作，应在工作地点四周装设临时围栏，其出入口要围至临近道路旁边。

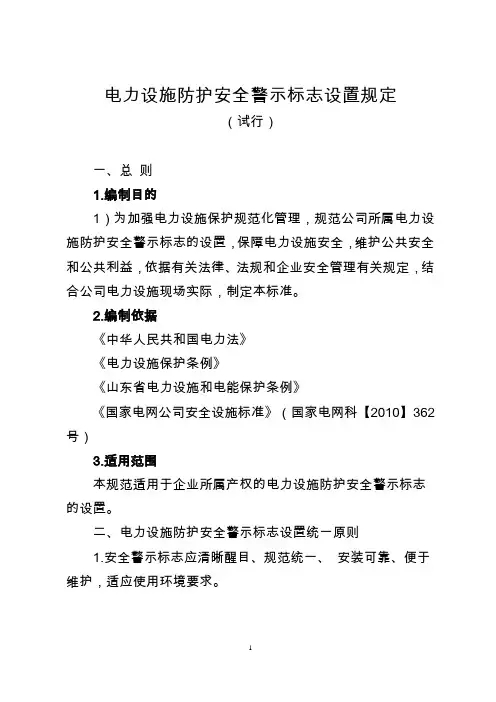

电力设施防护安全警示标志设置规定(试行)
电力设施防护安全警示标志设置规定（试行）一、总则1.编制目的1）为加强电力设施保护规范化管理，规范公司所属电力设施防护安全警示标志的设置，保障电力设施安全，维护公共安全和公共利益，依据有关法律、法规和企业安全管理有关规定，结合公司电力设施现场实际，制定本标准。
2.编制依据《中华人民共和国电力法》《电力设施保护条例》《山东省电力设施和电能保护条例》《国家电网公司安全设施标准》（国家电网科【2010】362号）3.适用范围本规范适用于企业所属产权的电力设施防护安全警示标志的设置。
二、电力设施防护安全警示标志设置统一原则1.安全警示标志应清晰醒目、规范统一、安装可靠、便于维护，适应使用环境要求。
2.安全警示标志所用的颜色应符合GB 2893—2008《安全色》的规定。
3.安全警示标志设置后，不应构成对人身伤害、设备安全的潜在风险或妨碍正常工作。
4.安全警示标志应采用标牌安装，也可采用涂刷方式。
5.标牌规格、尺寸、安装位置、标高可视现场情况进行调整，但对于同类设备（设施）的标志牌规格、尺寸及安装位置应统一。
6.标牌应采用坚固耐用的材料制作，并满足安全要求。
对于照明条件差的场所，标志牌宜用荧光材料制作。
7.除特殊要求外，标牌宜采用工业级反光材料制作。
8.涂刷类标志材料应选用耐用、不褪色的涂料或油漆。
9.所有矩形标志牌应保证边缘光滑，无毛刺，无尖角。
三、电力设施防护安全警示标志设置细则（一）架空电力线路保护区安全标志的设置要求1.线路防护标志牌内容（1）正面内容：保护区范围：导线边线向外侧水平延伸X 米并垂直于地面所形成的两平行面内的区域。
1-10kV: X=5 ;35-110kV:X=10; 220kV: X=15（2）反面内容：上方：高压危险。
下方内容根据标志牌的不同设置地点而不同，分别为：线路保护区内①禁止植树。
②禁止修建建筑物、构筑物。
③禁止取土、打桩、钻探、挖掘或者倾倒酸、碱、盐及其他有害化学物品。
国家电网公司输变电工程安全文明施工设施标准化配置表(试行)
附件 1国家电网公司输变电工程安全文明施工设施标准化配置表（试行）第一部分变电（换流）站工程1.通用部分1.1 着装要求编号设施名称单位规格数量单价金额备注1胸卡个90mm× 60mm若干所有入场人员持有红色安全帽为管理人员使用，黄色安全帽为2普通安全帽顶符合 GB 2811-2007 《安全帽》若干运行人员使用，蓝色安全帽为检修（施工、试验等）人员使用，白色安全帽为外来参观人员使用3防寒安全帽顶符合 GB 2811-2007 《安全帽》若干按需配置4工作服套自定若干按需配置，含特殊工种（如焊工服）及季节性服装5安监人员服套自定若干按需配置装（橙或红）6安监人员马件自定若干按需配置甲（橙或红）编号设施名称单位规格数量单价金额备注7安监袖标个自定若干按需配置8保安服套自定若干按需配置1.2 个人防护用品编号设施名称单位规格数量单价金额备注1安全带条符合 GB 6095-2009 《安全带》若干依据作业条件选择类型2二道防护绳条符合 GB 6095-2009 《安全带》若干超过 3m应加装缓冲器3垂直攀登个符合 GB 6095-2009 《安全带》若干按需配置自锁器4垂直攀登绳米符合 GB 6095-2009 《安全带》若干按需配置5水平安全绳米符合 GB 6095-2009 《安全带》若干按需配置6速差自控器个符合 GB 24544-2009 《坠落防护速差自控器》若干按需配置7防护手套双自定若干按需配置，含特殊工种（如焊工手套）及季节性作业需求8绝缘手套双自定若干专业电工、振捣工、打夯工等人员使用9工作鞋双自定若干按需配置，含特殊工种（如焊工防护脚罩）及季节性作业需求10绝缘鞋（靴）双自定若干专业电工、振捣工、打夯工等人员使用11防护眼镜个自定若干按需配置，根据作业环境选型12防毒面具套自定若干按需配置13防护面罩付自定若干按需配置编号设施名称单位规格数量单价金额备注14防尘口罩付自定若干按需配置15防静电服套自定若干按需配置（屏蔽服）16雨衣套自定若干按需配置17雨靴双自定若干按需配置18氯丁橡胶防双自定若干护手套19氯丁橡胶防套自定若干护服六氟化硫气体充装、吸附剂更换以及有毒场20氯丁橡胶防双自定若干所等专用物品护靴21正压吸附防个自定若干毒面具22个人保安线付不小于 16mm2若干按需配置23反光背心件自定若干按需配置1.3 大型标志牌编号设施名称单位规格数量单价金额备注1工程项目概500 kV 及以上输变电工程为1500mm×块1新建变电站（站）大门外或项目部适宜地点。
电力线路作业现场围栏和标示牌设置规范(试行)
电力线路作业现场围栏和标示牌设置规范(试行)1 总则1.1为进一步加强电力线路作业现场安全措施设置的标准化、规范化管理，创造一个安全、有序、清晰的作业环境，保证电力线路作业处于受控、在控状态，防止作业人员误蹬杆塔（误进带电区域）、非作业人员误入作业区域。
根据国家电网公司《电力安全工作规程（线路部分）》（以下简称《安规》）“悬挂标示牌和装设遮栏（围栏）”的规定,结合公司电力生产实际，特制定本规范。
1.2 本规范规定了电力线路作业现场标示牌和遮栏（围栏）的使用和设置。
“停电”、“验电”、“装设接地线”、“使用个人保安线”等技术措施，按《安规》有关规定执行。
1.3 本规范适用于输、配电线路(含电缆)检修、改造、施工等电力生产工作。
1.4 各单位可结合本单位实际制定实施细则。
1.5 本规范解释权属省公司安全监察部，各单位在执行中发现问题请及时报告省公司安全监察部。
1.6 本规范自下发之日起执行。
2 安全围栏2.1 安全围栏包括：围栏、围网、提示遮栏等。
2.1.1围栏可分为:可伸缩型和非伸缩型。
2.1.2提示遮栏：由立杆和提示绳（带）组成。
围 网提示遮栏提示遮栏2.2 基本要求2.2.1围栏、围网、提示遮栏高均为120cm 。
2.2.2围栏、围网、提示遮栏应红白相间，颜色应醒目。
2.2.3围栏、围网、提示遮栏立柱应有反光膜或涂有反光漆。
2.3 使用范围2.3.1围栏、围网2.3.1.1城区、人口密集区地段或交通道口和通行道路上检修施工作业，明确工作地点，与非作业区域明显隔离。
2.3.1.2高处作业时，工作地点下面可能坠落范围半径，防止落物伤人。
2.3.1.3地面配电设备部分停电的工作，人员工作时距带电设备距离小于设备不停电时的安全距离。
2.3.1.4电缆、高压配电设备做耐压试验，防止非工作人员入内。
2.3.2提示遮栏适用农村、非人口密集区地段作业区域的划分与提示，如上述区域电缆沟道以及线路施工作业区等的围护。
国家电网公司常用安全标志及设置规范
附件1国家电网公司常用安全标志及设置规范一、安全标志2. 线路部分表1 常用禁止标志及设置规范序号提醒标志示例名称设置范围和地点备注1-1 禁止吸烟电缆隧道出入口、电缆井内、检修井内、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高压危险高压配电装置构架的爬梯上，变压器、电抗器等设备的爬梯上。
1-10 禁止开挖下有电缆禁止开挖的地下电缆线路保护区内。
—4—1-11 禁止在高压线下钓鱼跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区内杆塔、拉线附近适宜位置。
1-13禁止在高压线附近放风筝经常有人放风筝的线路附近适宜位置。
表2 常用警告标志及设置规范序号提醒标志示例名称设置范围和地点备注2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
表5 常用消防安全标志及设置规范序号提醒标志示例名称设置范围和地点备注—5—5-4 灭火器悬挂在灭火器、灭火器箱的上方或存放灭火器、灭火器箱的通道上。
泡沫灭火器器身上应标注“不适用于电火”字样。
组合标志5-8 紧急出口便于安全疏散的紧急出口处，与方向箭头结合设在通向紧急出口的通道、楼梯口等处。
组合标志二、安全标志制作标准（二）线路部分1. 禁止标志（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
—6—— 7 —图 1 禁止标志牌的制图标准表1禁止标志牌的制图参数（α=45°）单位： 毫米参数 种类A B A 1 D （B 1） D 1 C 甲 900 720 207 549 439 45 乙 700 560 161 427 341 35 丙 500 400 115 305 244 24 丁 400 320 92 244 195 19 戊 300 240 69 183 146 14 己 200 160 46 122 98 10 庚806518504042. 警告标志（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件1
国家电网公司常用安全标志及设置规
一、安全标志
2. 线路部分
表1 常用禁止标志及设置规
序号提醒标志示例名称设置围和地点备注
1-1 禁止吸烟电缆隧道出入口、电缆井、检修井、电缆接续作业的临时围栏等处。
1-2 禁止烟火电缆隧道出入口等处。
1-7 禁止堆放消防器材存放处、消防通道等处。
1-9 禁止攀登高
压危险
高压配电装置构架的爬梯上，变压器、电
抗器等设备的爬梯上。
1-10 禁止开挖
下有电缆
禁止开挖的地下电缆线路保护区。
1-11 禁止在高压
线下钓鱼
跨越鱼塘线路下方的适宜位置。
1-12 禁止取土线路保护区杆塔、拉线附近适宜位置。
1-13
禁止在高压
线附近放风
筝
经常有人放风筝的线路附近适宜位置。
表2 常用警告标志及设置规
序号提醒标志示例名称设置围和地点备注
2-6 当心触电有可能发生触电危险的电气设备和线路，如配电装置室、开关等处。
2-18 止步高压危险带电设备固定遮栏上，高压试验地点安全围栏上，因高压危险禁止通行的过道上，工作地点临近室外带电设备的安全围栏上等处。
表5 常用消防安全标志及设置规
序号提醒标志示例名称设置围和地点备注
5-4 灭火器
悬挂在灭火器、灭火器箱的上方或存
放灭火器、灭火器箱的通道上。
泡沫
灭火器器身上应标注“不适用于电
火”字样。
组合
标志
5-8 紧急出口便于安全疏散的紧急出口处，与方向组合
箭头结合设在通向紧急出口的通道、
楼梯口等处。
标志
二、安全标志制作标准
（二）线路部分
1. 禁止标志
（1）禁止标志牌的基本型式是一长方形衬底牌，上方是禁止标志（带斜杠的圆边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）禁止标志牌长方形衬底色为白色，带斜杠的圆边框为红色，标志符号为黑色，辅助标志为红底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）禁止标志牌的制图标准如图1，参数如表1，可根据现场情况采用甲、乙、丙、丁、戊、己或庚规格。
图 1 禁止标志牌的制图标准
表1
禁止标志牌的制图参数（α=45°）
参数 A B A
1D（B
1
）D
1
C
种类
甲900 720 207 549 439 45
乙700 560 161 427 341 35
丙500 400 115 305 244 24
丁400 320 92 244 195 19
戊300 240 69 183 146 14
己200 160 46 122 98 10
庚80 65 18 50 40 4
2. 警告标志
（1）警告标志牌的基本型式是一长方形衬底牌，上方是警告标志（正三角形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）警告标志牌长方形衬底色为白色，正三角形边框底色为黄色，边框及标志符号为黑色，辅助标志为白底黑字、黑体字，字号根据标志牌尺寸、字数调整。
（3）警告标志牌的制图标准如图2，参数如表2，可根据现场情况采用甲、乙、丙或丁规格。
图2 警告标志牌的制图标准
表2
警告标志牌的制图参数
参数 A B B
1A
2
A
1
g
种类
甲500 400 305 115 213 10
乙400 320 244 92 170 8
丙300 240 183 69 128 6
丁200 160 122 46 85 4
注：边框外角圆弧半径r=0.080A1
3. 指令标志
（1）指令标志牌的基本型式是一长方形衬底牌，上方是指令标志（圆形边框），下方是文字辅助标志（矩形边框）。
图形上、中、下间隙，左、右间隙相等。
（2）指令标志牌长方形衬底色为白色，圆形边框底色为蓝色，标志符号为白色，辅助标志为蓝底白字、黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图3，参数如表3，可根据现场情况采用甲、乙、丙或丁规格。
图 3 指令标志牌的制图标准
表3
指令标志牌的制图参数
参数 A B A
1D（B
1
）
种类
甲500 400 115 305
乙400 320 92 244
丙300 240 69 183
丁200 160 46 122
4. 提示标志
（1）提示标志牌的基本型式是一正方形衬底牌和相应文字，四周间隙相等。
（2）提示标志牌正方形衬底色为绿色，正方形边框底色为绿色，标志符号为白色，文字为黑色（白色）黑体字，字号根据标志牌尺寸、字数调整。
（3）指令标志牌的制图标准如图4，参数为：A=250毫米，D=200毫米或A=80毫米，D=65毫米。
图 4 提示标志牌的制图标准
5. 消防安全标志
（1）方向辅助标志牌基本型式是一正方形衬底牌和导向箭头图形，标志牌尺寸（边长）一般为 250毫米或根据现场实际选择，箭头方向可根据现场实际情况选择。
衬底为绿色时指示到
紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
（2）组合标志牌基本型式是长方形衬底牌，由图形标志、方向辅助标志和文字辅助标志的组合。
其中，方向辅助标志与有关标志联用，指示被联用标志所表示意义的方向。
衬底为绿色时指示到紧急出口的方向，衬底为红色时指示灭火设备或报警装置的方向。
图例如图5，制图参数如表4。
图 5 消防组合标志牌的制图标准
表4
消防组合（电抗器等）标志牌（示例）的制图参数表。
