机械制图考试题及答案一、选择题（每题2分，共20分）1. 下列哪个选项是机械制图中常用的比例？A. 1:1B. 2:1C. 5:1D. 10:1答案：A2. 机械制图中，以下哪个视图是正确的？A. 正视图B. 侧视图C. 俯视图D. 所有以上答案：D3. 在机械制图中，线型表示的含义是什么？A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 所有以上答案：D4. 机械制图中，尺寸标注的基本要求是什么？A. 清晰B. 准确C. 完整D. 所有以上答案：D5. 机械制图中，以下哪个符号表示螺纹？A. ∅B. ∇C. ∞D. ∥答案：A6. 机械制图中，以下哪个选项是正确的尺寸标注？A. 50mmB. 50C. 50 mmD. 50.0答案：C7. 在机械制图中，以下哪个选项是正确的表面粗糙度符号？A. ∅B. ∇C. ∞D. ∥答案：B8. 机械制图中，以下哪个选项是正确的焊接符号？A. ∅B. ∇C. ∞D. ∥答案：B9. 在机械制图中，以下哪个选项是正确的公差标注？A. 50±0.5B. 50+0.5C. 50-0.5D. 50答案：A10. 机械制图中，以下哪个选项是正确的材料标记？A. Q235B. 45#C. 304D. 所有以上答案：D二、填空题（每题2分，共20分）1. 机械制图中，三视图包括______、______和______。
答案：正视图、侧视图、俯视图2. 在机械制图中，______线用于表示物体的中心线或对称线。
答案：细点划线3. 机械制图中，______线用于表示物体的可见轮廓。
答案：实线4. 机械制图中，______线用于表示物体的不可见轮廓。
答案：虚线5. 在机械制图中，______是表示物体长度的基本单位。
答案：毫米（mm）6. 机械制图中，______是表示物体直径的基本符号。
答案：φ7. 机械制图中，______是表示物体半径的基本符号。
答案：R8. 在机械制图中，______是表示物体角度的基本符号。
技能认证机械工程制图考试(习题卷1)

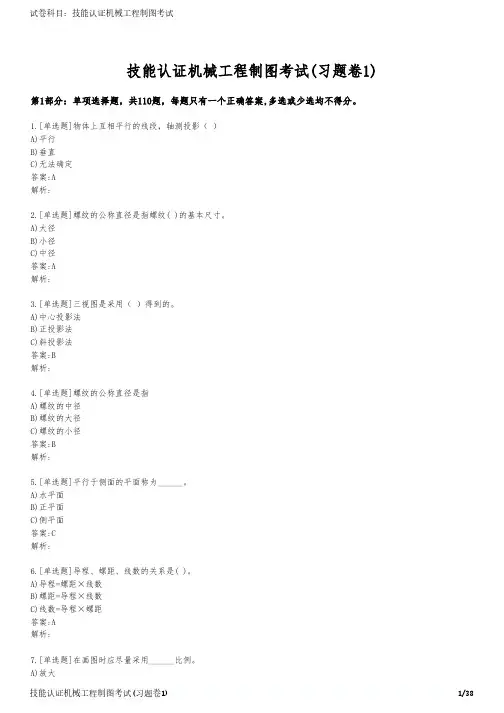

技能认证机械工程制图考试(习题卷1)第1部分：单项选择题，共110题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]物体上互相平行的线段，轴测投影（ ）A)平行B)垂直C)无法确定答案:A解析:2.[单选题]螺纹的公称直径是指螺纹( )的基本尺寸。
A)大径B)小径C)中径答案:A解析:3.[单选题]三视图是采用（ ）得到的。
A)中心投影法B)正投影法C)斜投影法答案:B解析:4.[单选题]螺纹的公称直径是指A)螺纹的中径B)螺纹的大径C)螺纹的小径答案:B解析:5.[单选题]平行于侧面的平面称为______。
A)水平面B)正平面C)侧平面答案:C解析:6.[单选题]导程、螺距、线数的关系是( )。
A)导程=螺距×线数B)螺距=导程×线数C)线数=导程×螺距答案:A解析:7.[单选题]在画图时应尽量采用______比例。
A)放大解析:8.[单选题]基本偏差是指靠近( )的那个偏差。
A)零线B)上偏差C)下偏差答案:A解析:9.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。
答案:B解析:10.[单选题]在三视图的展开过程中，______面不动。
A)侧B)水平C)正答案:C解析:11.[单选题]三视图只能表达其______，而不能表达其大小。
A)形状B)尺寸C)都可以答案:A解析:12.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线C)细虚线答案:B解析:13.[单选题]通常规定: 物体左右之间的距离为______。
A)长B)宽C)高答案:A解析:14.[单选题]虚线以及各种点画线相交时应恰当地相交于______。
A)点B)线C)空白15.[单选题]图样中汉字应写成______。
A)宋体B)仿宋体C)长仿宋体答案:C解析:16.[单选题]侧平面在水平投影面的投影特性为()A)收缩性B)积聚性C)真实性D)垂直性答案:B解析:17.[单选题]轴套类和盘盖类零件选择主视图安放位置时，应采用A)加工位置B)工作位置C)形状特征最明显D)任意位置答案:B解析:18.[单选题]铸造零件有起模斜度的要求，对斜度不大的结构，视图中（ ）。
技能认证机械工程制图考试(习题卷4)
技能认证机械工程制图考试(习题卷4)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:2.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:3.[单选题]垂直于水平面的直线称为______。
A)铅垂线B)正垂线C)侧垂线答案:A解析:4.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:5.[单选题]制图规定中，写字用______铅笔。
A)B或2BB)H或2HC)HB或H答案:C解析:6.[单选题]PLC 梯形图逻辑执行的顺序是( )。
A)自上而下，自左向右B)自下而上，自左向右C)自上而下，自右向左D)随机执行答案:AA)AB)BC)CD)D答案:D解析:8.[单选题]在用视图表达机件时，机件上的内部结构形状规定用（）表示。
A)细实线B)粗实线C)虚线D)点画线答案:C解析:9.[单选题]线性尺寸的数字一般注写在尺寸线的______。
A)上边或左边B)下边或左边C)左边D)右边答案:A解析:10.[单选题]正投影具备哪些基本性质（ ）A)真实性B)积聚性C)类似性D)都是答案:D解析:11.[单选题]下面哪个层的名称不能被修改或删除（ ）。
A)未命名的层B)标准层C)０层D)缺省的层12.[单选题]点划线一般用于（ ）A)轴线、对称中心线、节圆B)轴线、轮廓线、节圆C)断裂处边界线、轴线、对称中心线D)轮廓线、对称中心线、断裂边界线答案:A解析:13.[单选题]机座按其按其形状结构的特点属于A)轮盘类B)轴套类C)叉架类D)箱体类答案:C解析:14.[单选题]将物体放在三面投影系中，按（ ）向各投影面投射，即可分别得到物体的正面投影、水平投影、和侧面投影。
机械工程制图考试(试卷编号1171)
机械工程制图考试(试卷编号1171)1.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:2.[单选题]属性和块的关系是（ ）A)属性和块的关系是平等的关系B)属性必须包含在块中C)块中可以只有属性而无图形对象答案:C解析:3.[单选题]在孔或轴的基本尺寸后面,注出基本偏差代号和公差等级,这种标注形式用于( )的零件图上。
A)成批生产B)单件或小批量生产C)生产批量不定答案:A解析:4.[单选题]垂直于水平面的直线称为______。
A)铅垂线B)正垂线C)侧垂线答案:A解析:5.[单选题]球直径符号是______。
A)SΦB)RC)SR答案:A解析:6.[单选题]国标中规定，标准公差为20级，相同尺寸公差值越小，精度（ ）A)越低C)相同答案:B解析:7.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:8.[单选题]侧面用字母______表示。
A)VB)HC)W答案:C解析:9.[单选题]比例标注为2：1时，是 比例。
A)放大B)缩小C)原值答案:A解析:10.[单选题]制图规定中，画粗实线用______铅笔。
A)B或2BB)H或2HC)HB或H答案:A解析:11.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:12.[单选题]图样尺寸中，如果标记球的直径，那么它的缩写词是（ ）。
A)C)RD)SR答案:B解析:13.[单选题]重合断面的轮廓用（）画出。
A)波浪线B)粗实线C)细实线D)点画线答案:C解析:14.[单选题]下列关于公差的叙述中的是（ ）。
A)公差=最大极限尺寸-基本尺寸B)公差=最小极限尺寸-基本尺寸C)公差=最大极限尺寸-上偏差D)公差=上偏差-下偏差答案:D解析:15.[单选题]机械制图主要采用了（ ）方法绘制A)中心投影B)斜投影法C)正投影法D)全投影法答案:C解析:16.[单选题]采用比例画法时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为( )。
《机械制图》试题(附参考答案)
《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。
机械工程制图考试(试卷编号131)
机械工程制图考试(试卷编号131)1.[单选题]哪种坐标输入法需要用@符号？A)极坐标B)绝对坐标C)相对坐标答案:C解析:2.[单选题]投射线与投影面垂直的平行投影法称为______。
A)中心投影法B)正投影法C)斜投影法答案:B解析:3.[单选题]在三视图的展开过程中，水平面绕OX轴向下旋转______。
A)90°B)45°C)145°答案:A解析:4.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:5.[单选题]三视图只能表达其______，而不能表达其大小。
A)形状B)尺寸C)都可以答案:A解析:6.[单选题]创建10行、20列边长为50的矩形用哪种方法最合理A)复制B)偏移C)阵列答案:C解析:7.[单选题]图形上标注的尺寸数字表示（ ）A)画图的尺寸B)实际完工要求尺寸C)机件的实际尺寸答案:B解析:8.[单选题]投射线与投影面______的平行投影法称为正投影法。
A)垂直B)倾斜C)均可答案:A解析:9.[单选题]极限与配合在装配图上的标注形式中,分子为( )。
A)孔的公差带代号B)轴的公差带代号C)孔的实际尺寸答案:A解析:10.[单选题]在半剖视图中,剖视图部分与视图部分的分界线为:A)细点画线B)粗实线、C)双点画线答案:A解析:11.[单选题]主视图与俯视图（ ）A)长对正B)高平齐C)宽相等答案:A解析:12.[单选题]判断 B － B 断面图，正确的答案:是（ ）。
A)B)C)D)答案:C解析:13.[单选题]求圆柱与圆锥轴线正交的相贯线利用辅助平面法所求的是相贯线上的（ ）点A)最高点B)最低点C)一般位置点D)最前点答案:C解析:14.[单选题]在绘制三视图时以主视图为准，俯视图在它的（ ）。
A)下面B)左面C)前面D)右面答案:A解析:15.[单选题]支座按其按其形状结构的特点属于A)轴套类B)轮盘类C)叉架类D)箱体类答案:C解析:16.[单选题]平面体一般要注出它的（ ）三个方向的尺寸A)长B)宽C)高D)以上都是答案:D解析:17.[单选题]下面选项中全是曲面基本几何体的是A)棱柱、棱锥、圆台、球B)圆台、圆锥、球C)棱台、棱锥、棱柱、圆台D)棱柱、球、棱锥、圆锥答案:B解析:18.[单选题]尺寸标注的三要素是（ ）A)尺寸线B)尺寸界限C)尺寸数字D)以上都是解析:19.[单选题]用户编写程序的优劣对程序长短和( )会产生较大影响。
机械工程制图考试(试卷编号171)
机械工程制图考试(试卷编号171)1.[单选题]基本偏差确定公差带的( )。
A)大小B)位置C)形状答案:B解析:2.[单选题]已知空间点C的坐标为（x,y,z），其侧面投影C”由（）坐标确定A)x,zB)x,yC)y,z答案:C解析:3.[单选题]机械图样主要是用______法绘制的。
A)中心投影法B)正投影法C)斜投影法答案:B解析:4.[单选题]在孔或轴的基本尺寸后面,注出偏差值,这种标注形式用于( )零件图上。
A)成批生产B)单件或小批量生产C)生产批量不定答案:B解析:5.[单选题]基本视图的个数（）。
A)6B)5C)4、 D 3答案:A解析:6.[单选题]水平面用字母______表示。
A)V7.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:8.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:9.[单选题]标注圆的直径或大于半圆的圆弧时，应在尺寸数字前加注符号（ ）A)RB)ФC)SФ答案:B解析:10.[单选题]每天工作10小时以上的减速机的换油周期为( ) 。
A)3个月B)6个月C)12个月答案:A解析:11.[单选题]不可见轮廓线采用（ ）线型A)细虚线B)细点画线C)粗实线答案:A解析:12.[单选题]局部放大图的标注中，若被放大的部分有几个，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
解析:13.[单选题]已知空间点A（10，0，0 ），该点在（ ）上A)X轴B)Y轴C)Z轴D)W面上答案:A解析:14.[单选题]什么文件可以到所有文件中使用A)块文件B)矩形C)另存的文件D)带有图层的文件答案:A解析:15.[单选题]三视图中，左视图反映物体的（ ）。
A)上下和左右B)前后和左右C)上下和前后D)都不对答案:C解析:16.[单选题]平面与投影面的交线，称为平面的（ ）。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
