北师大版(新)九年级数学第五章《投影与视图》5.2视图(第3课时)
巩固练习
练习1：根据物体的三视图(如下图)描述 物体的形状.（画出草图）
主 视 图 俯 视 图
左 视 图
合作学习
你能从下面 (图3-22) 所给的 Nhomakorabea视图中推断出 它们分别表示什么几何体吗? (1) (2)
(3)
(4)
图3-22
下面所给的三视图表示什么几何体?
直四棱柱
下面所给的三视图表示什么几何体?
第五章 投影与视图
w
第2节 视图（三）
引 言
前面我们讨论了由立体图形（实物） 画出三视图，下面我们讨论由三视图 想象出立体图形（实物）．
探索实践
观察图4-24的三种视图，你能在图4-25找到与 之对应的几何体吗？
答案：（4）
延伸提高
根据图4-26的三种视图，你能想象出相应 几何体的形状吗？先独立思考，再小组交 流。
直五棱柱
下面所给的三视图表示什么几何体?
下面所给的三视图表示什么几何体?
下面所给的三视图表示什么几何体?
下面是一个物体的三视图，试说出它的形状
下列是一个物体的三视图，请描述出它的形状
主视图
左视图
俯视图
下列是一个物体的三视图，请描述出它的形状
主视图
左视图
俯视图
用小立方块搭出符合下列三视图的几何体：
3 4 2
2 1
主视图
左视图
课堂小结
本节课我们主要学习了哪些内容？
主视图
左视图
俯视图
下列是一个物体的三视图，请描述出它的形状
主视图
俯视图
左视图
主视图
俯视图
左视图
下面图(1)与图(2)是几个小方块所搭几何体俯视图, 小正方形中的数字表示在该位置的小立方块的个数. 请画出这两个几何体的主视图、左视图. 2 4 1 2 3
主视图
左视图
下面图(1)与图(2)是几个小方块所搭几何体俯视图, 小正方形中的数字表示在该位置的小立方块的个数. 请画出这两个几何体的主视图、左视图.
北师大版本九年级数学上册第五章投影和视图知识点解析含习题练习
北师大版本九年级数学上册第五章投影和视图知识点解析第01讲_投影与视图知识图谱投影知识精讲投影的定义1.一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在的平面叫做投影面．2.由平行光线（如太阳光线）形成的投影称为平行投影．3.由同一点发出的光线所形成的投影称为中心投影．4.在物体的平行投影中，投影线垂直于投影面，则该平行投影称为正投影．三点剖析一．考点：投影的定义二．重难点：投影的定义三．易错点：中心投影的光源为点光源，平行投影的光源为阳光；平行投影例题1、平行投影中的光线是（）A.平行的B.聚成一点的C.不平行的D.向四面八方发散的【答案】A 【解析】平行投影中的光线是平行的，如阳光等．例题2、下列说法正确的是（）A.物体在阳光下的投影只与物体的高度有关B.小明的个子比小亮高，我们可以肯定，不论什么情况，小明的影子一定比小亮的影子长C.物体在阳光照射下，不同时刻，影长可能发生变化，方向也可能发生变化D.物体在阳光照射下，影子的长度和方向都是固定不变的【答案】C【解析】平行投影的特点：在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻的同一物体在太阳光下的影子的大小也在变化．例题3、例已知：如图，AB 和DE 是直立在地面上的两根立柱，5AB m =，某一时刻，AB 在阳光下的投影4BC m =．（1）图中画出此时DE 在阳光下的投影；（2）AB 的投影长时，同时测出DE 在阳光下的投影长为6m ，请你计算DE 的长．【答案】（1）如图所示；（2）7.5m 【解析】（1）根据已知连接AC ，过点D 作DF AC ，即可得出EF 就是DE 的投影；（2）利用ABC DEF ∆∆ AB BC DE EF ∴=5AB m = ，4BC m =，6EF m =7.5DE m ∴=随练1、下列说法错误的是（）A.两人在太阳光下行走，同一时刻他们的身高与影长的比相等B.两人在同一灯光下行走，同一时刻他们的身高与其影长不一定相等C.一人在同乙灯光下不同地点的影长不一定相同D.一人在不同时间的阳光下同一地点的影长相等【答案】D【解析】暂无解析随练2、请指出下列小明的影子，平行投影的是__________，中心投影是__________.①一个晴天的上午，小明身后的影子；②一个晴天的中午，小明脚下的影子；③夜晚，小明在路灯下的影子；④小明在幻灯机前经过时投在屏幕上的影子【答案】①②；③④【解析】根据中心投影和平行投影的性质，中心投影的光源为灯光，平行投影的光源为阳光与月亮．随练3、某数学兴趣小组，利用树影测量树高，如图（1），已测出树AB 的影长AC 为12m ，并测出此时太阳光线与地面成30 夹角．（1）求出树高AB ；（2）因水土流失，此时树AB 沿太阳光线方向倒下，在倾倒过程中，树影长度发上了变化，假设太阳光线与地面夹角保持不变，求树的最大影长．【答案】（1）；（2）【解析】（1）3tan 3012)3AB AC m ==⨯=（2）如图2，112sin 45)2B N AN AB m ====11tan 60)NC NB m === ，11AC AN NC =+=+当树与地面成60 角时影长最大2AC ，222AC AB ==随练4、如图是两根标杆在地面上的影子，根据这些投影，在灯光下的影子是（）A.①和②B.②和④C.③和④D.②和③【答案】D【解析】根据物体的顶端和影子顶端的连线必经过光源从而可判断出答案.随练5、如图，小明和小燕在院子里玩捉迷藏游戏，院子里有三堵墙，现在小明站在O点，小燕如果不想被小明看到，则不应该站的区域是（）A.（1）B.（2）C.（3）D.（4）【答案】C【解析】∵（1）、（2）、（4）区域均为视力盲区∴站在（1）、（2）、（4）区域均不会被看见，而（3）区在视力范围内∴只要不站在（3）区就不会被看见．中心投影例题1、物体在光线的照射下，会在地面或墙壁上留下它的影子，这种现象就是__________现象，投影现象中，由阳光形成的影子是__________投影，由灯光形成的影子是__________投影，海滩上游人的影子是__________投影，晚上路旁栏杆的影子是__________投影．【答案】投影；平行；中心；平行；中心【解析】根据平行投影和中心投影的定义作答即可．例题2、四个直立在地面上的字母广告牌在不同情况下，在地面上的投影（阴影部分）效果如图．则在字母L、K、C的投影中，与字母N属同一种投影的有（）A.L、KB.CC.KD.L、K、C【答案】A【解析】根据平行投影和中心投影的特点和规律．“L”、“K”与“N”属中心投影．例题3、如图，我们常用“y随x的增大而增大”来表示两个变量之间的变化关系．有这样一个情境：如图，小王从点A经过路灯C的正下方沿直线走到点B，他与路灯C的距离y随他与点A之间的距离x的变化而变化．下列函数中y与x之间的变化关系，最有可能与上述情境类似的是（）y x=+A.y x=B.3C.3y x = D.()233y x =-+【答案】D【解析】从A 到路灯的正下方前他与路灯的距离逐渐减少，经过路灯后它与路灯的距离逐渐增加.随练1、如图，夜晚小亮从点A 经过路灯C 的正下方沿直线走到点B ，他的影长y 随他与点A 之间的距离x 的变化而变化，那么表示y 与x 之间的函数关系的图像大致是（）A.B.C.D.【答案】A【解析】设身高GE h =，1CF =，AF a=当x a ≤时，OEG OFC∆∆ OE GE OF CF ∴=，即y h a x l =-h hay x l l∴=-+a 、h l 、均为常数∴这个函数图像是一次函数图像影长将随着离灯光越来越近而越来越短，到灯下的时候，将是一个点，进而随着离灯光的越来越远而影长将变大．正投影例题1、Rt ABC ∆斜边在平面α上，则ABC ∆在平面α的正投影（）A.一定不是钝角三角形B.一定不是直角三角形C.一定不是锐角三角形D.一定是三角形【答案】C【解析】当三角形所在的平面与平面α垂直时，三角形在平面上的正投影是一条线段；当三角形所在的平面与平面不垂直时，投影形成钝角三角形；当三角形在平面上时，形成投影是直角三角形.例题2、一根笔直的小木棒（记为线段AB ），它的正投影为线段CD ，则下列各式中一定成立的是（）A.AB CD =B.AB CD ≤C.AB CD >D.AB CD≥【答案】D【解析】根据正投影的定义，当AB 与投影面平行时，AB CD =；当AB 与投影面不平行时，AB CD >.视图知识精讲一．视图当我们从某一角度观察一个物体时，所看到的图像叫做物体的一个视图．视图也可以看做物体在某一角度的光线下的投影．二．常见立体图的三视图如图，我们用三个互相垂直的平面（例如墙角处的三面墙壁）作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行投影：在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．三．三视图的做法：1.主视图与俯视图表示同一物体的长，主视图与左视图表示同一物体的高，左视图与俯视图表示同一物体的宽；主视图与俯视图的长对正，主视图与左视图的高平齐，左视图与俯视图的宽相等．2.看得见部分的轮廓线画成实线；3.看不见部分的轮廓线画成虚线.一个投射面水平放置，叫做水平投射面，投射到这个面内的图形叫做俯视图；一个投射面放置在正前方，叫直立投射面，投射到此平面内的图形叫做主视图；和水平投射面、直立投射面都垂直的投射面叫做侧立投射面，通常把这个平面放在直立投射面的右面，投射到这个平面内的图形叫做左视图；三点剖析一．考点：立体图形三视图二．重难点：立体图形三视图及由三视图求解立体图形三．易错点：1.画三视图时看不见的线应该用虚线；2.利用三视图确定小立方体的个数立体图形的三视图例题1、下列几何体的主视图、左视图、俯视图的图形完全相同的是（）A.三棱锥B.长方体C.三棱柱D.球体【答案】D【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图．例题2、如图是一个底面为正三角形的直三棱柱，则这个几何体的主视图是（）A.B.C.D.【答案】C【解析】从正面看是两个矩形，矩形的公共边是虚线，例题3、下面四个立体图形，从正面、左面、上面观察都不可能看到长方形的是（）A. B. C. D.【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．例题4、如图是一个由若干个正方形搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是：________________．【答案】①②③【解析】综合左视图跟主视图：从正面看，第一行第一列有3个正方形，第一行第二列有1个或第二行第2列有一个或都有一个.第二行第1列有2个正方体.随练1、如图①，这是一个正方体毛坯，将其沿一组对面的对角线切去一半，得到一个工件如图②，对于这个工件，左视图、俯视图正确的一组是（）①②a b c dA.a，bB.b，dC.a，cD.a，d【答案】D【解析】左视图、俯视图是分别从物体的侧面和上面看所得到的图形．由三视图求解立体图形例题1、若一个几何体的主视图、左视图、俯视图都是正方形，则这个几何体是（）A.正方体B.圆锥C.圆柱D.球【答案】A【解析】∵主视图和左视图都是正方形，∴此几何体为柱体，∵俯视图是一个正方形，∴此几何体为正方体．例题2、如图是由一些相同的小正方体构成的立体图形的三种视图．那么构成这个立体图形的正方体有多少个小立方块（）A.4个B.5个C.6个D.7个【答案】【解析】根据图形可得：最底层有4个小立方块，第二层有1个小立方块，所以构成这个立体图形的小立方块有5个．例题3、如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A.60πB.70πC.90πD.160π【答案】B 【解析】观察三视图发现该几何体为空心圆柱，其内圆半径为3，外圆半径为4，高为10，所以其体积为22104370πππ⨯-=（），例题4、由一些大小相同的小正方体组成的简单几何体的主视图和俯视图．（如图）（1）请你画出这个几何体的一种左视图；（2）若组成这个几何体的小正方体的块数为n ，请你写出n 的所有可能值．【答案】（1）见解析；（2）8n =，9，10，11．【解析】（1）左视图有以下5种情形：（2）8n =，9，10，11．随练1、从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，得到的几何体如图所示，则该几何体的左视图正确的是（）A. B. C. D.【答案】C【解析】如图所示：∵从一个边长为3cm 的大立方体挖去一个边长为1cm 的小立方体，∴该几何体的左视图为：．随练2、如图所示的是某几何体的三视图，则该几何体的形状是（）A.长方形B.三棱柱C.圆柱D.正方体【答案】C 【解析】根据主视图和左视图为矩形判断出是柱体，根据俯视图是圆可判断出这个几何体应该是圆柱．随练3、如图是由一些相同的小正方体组成的几何体的三视图，则组成该几何体的小正方体的个数最少为（）A.7个B.8个C.9个D.10个【答案】C 【解析】由俯视图可得底面有一排有6个小正方体；从主视图看，第二层最少有2个正方体，第3层最少有一个小正方体，组成该几何体的小正方体的个数为9个．随练4、如图是一个几何体的三视图，则这个几何体的侧面积是（）A.πB.9πC.18πD.27π【答案】C 【解析】根据三视图可得：这个几何体为圆锥，∵直径为6，圆锥母线长为6，∴侧面积66218ππ=⨯⨯÷=；随练5、如右图，是一个由若干个小正方体搭建而成的几何体的主视图与左视图，那么下列图形中可以作为该几何体的俯视图的序号是___________．【答案】①②③【解析】根据几何的主视图和左视图即可判断．拓展1、给下列几种关于投影的说法，正确的是（）A.矩形的平行投影一定是矩形B.平行直线的平行投影仍是平行直线C.垂直于投影面的直线或线段的正投影是点D.中心投影的投影线是互相平行的【答案】C【解析】矩形的平行投影可能是平行四边形，也可能是线段；平行直线的平行投影可能是平行直线，也可能重合；垂直于投影面的直线或线段的正投影是点；中心投影的投影线是相交于一点的．2、李华的弟弟拿着一个菱形木框在阳光下玩，李华发现菱形木框在阳光照射下，在地面上形成了各种图形的阴影，但以下一种图形始终没有出现，没有出现的图形是（）A.B.C. D.【答案】D【解析】根据平行四边形投影的特点，在同一时刻不同物体的物高和影长成比例，所以不可能是梯形．3、如图，一根直立于水平地面上的木杆AB 在灯光下形成影子，当木杆绕点A 按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB 垂直于地面时的影长为AC （假定AC AB >）的最大值为m ，最小值为n ，那么下列结论：①m AC >；②m AC =；③n AB =；④影子的长度先增大后减小．其中，正确结论的序号是．【答案】①③④【解析】当木杆绕点A 按逆时针方向旋转时，如图所示当AB 与光线BC 垂直时，m 最大，则m AC >，①成立；最小值为AB 与底面重合，故n AB =；由上可知，影子的长度先增大后减小．4、如图，小军、小珠之间的距离为2.7m ，他们在同一盏路灯下的影长分别为1.8m ，1.5m ，已知小军、小珠的身高分别为1.8m ，1.5m ，则路灯的高为_________m ．【答案】3【解析】如图，∵CD ∥AB ∥MN ，∴△ABE ∽△CDE ，△ABF ∽△MNF ，∴CD DE =AB BE ，FN MN =FB AB ，即1.8 1.8=AB 1.8+BD ， 1.5 1.5=AB 1.5+2.7-BD，解得：AB=3m5、如图，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向上远移时，圆形阴影的大小的变化情况是（）A.越来越小B.越来越大C.大小不变D.不能确定【答案】A【解析】灯光下，涉及中心投影，根据中心投影的特点灯光下影子与物体离灯源距离有关，此距离越大，影子才越小．6、如图，路灯距地面8米，身高1.6米的小明从点A处沿AO所在的直线行走14m到点B时，人影长度（）A.变长3.5mB.变长2.5mC.变短3.5mD.变短2.5m【答案】C【解析】设小明在A处时影长为x，AO长为a，B处时影长为y．∵AC∥OP，BD∥OP，∴△ACM∽△OPM，△BDN∽△OPN，∴AC MAOP MO=，BD BNOP ON=，则1.68xx a=+，∴14x a=；1.6148yy a= +-，∴1 3.54y a=-，∴ 3.5x y-=，故变短了3.5米．7、如图所示零件的左视图是（）A.B.C.D.【答案】D【解析】零件的左视图是两个竖叠的矩形．中间有2条横着的虚线8、如图是由一些相同的小正方体构成的立体图形的三种视图，那么构成这个立体图形的小正方体有（）A.4个B.5个C.6个D.7个【答案】B【解析】由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成．故选B．9、如图所示的几何体是由五个小正方体组合而成的，它的左视图是（）A. B. C. D.【答案】A【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，10、与如图所示的三视图对应的几何体是（）A.B.C.D.【答案】B【解析】根据主视图、左视图、俯视图判断即可得到.11、一张桌子上摆放有若干个大小、形状完全相同的碟子，现从三个方向看，其三种视图如图所示，则这张桌子上碟子的总数为（）A.11B.12C.13D.14【答案】B【解析】由俯视图可得：碟子共有3摞，由几何体的主视图和左视图，可得每摞碟子的个数，如下图所示：故这张桌子上碟子的个数为3+4+5=12个。
初三数学上册(北师大版)《5.2视图(3)》【教案匹配版】最新中小学课程
练一练
1.如图，根据三视图(1) 说出立体图形的名称.
图(1)
图(1) 从三个方向看立体图形， 视图都是矩形，可以想象出： 整体是 长方体 ；
如图①所示.
图①
方法总结： 三视图中， 当有两个视 图是长方形 时，这个几 何体是柱体。
练一练
2.如图，分别根据三视图 (2)说出立体图形的名称.
图(2) 从正面、侧面看立体图 形，视图都是等腰三角形； 从上面看，视图是圆；可以 想象出：整体是 圆锥 ；
北师大版数学九年级上册第五章 投影与视图
5.2 视图
第3课时 简单几何体三种视图的应用
学习目标
1. 会根据物体的三视图描述出基本几何体的形状. (重点) 2. 会根据复杂的三视图判断实物原型. (难点)
复习回顾 画出圆柱的三视图。
由几何体可以 画出三视图
能否由三视图 还原几何体？
导入新课
根据三视图确定简单的几何体
图(2)
如图②所示.
图②
方法总结： 三视图中， 当有两个视 图是三角形 时，这个几 何体可能是 椎体。
小结
由三视图想象立体图形时，要先分别根据主视图、 俯视图和左视图想象立体图形的前面、上面和左侧 面，然后再综合起来考虑整体图形.
根据三视图确定复杂的几何体
例2 根据物体的三视图描述物体的形状.
练一练 请根据下面提供的三视图，画出几何图形.几何体
由三视图确定几何体
由三视图确定复杂几何体
由三视图确定简单几何体 的组合体
当堂练习 1. 一个几何体的三视图如图所示，则这个几何体是 ( )
A．四棱锥 B．四棱柱 C．三棱锥 D．三棱柱
2. 下列三视图所对应的实物图是 ( )

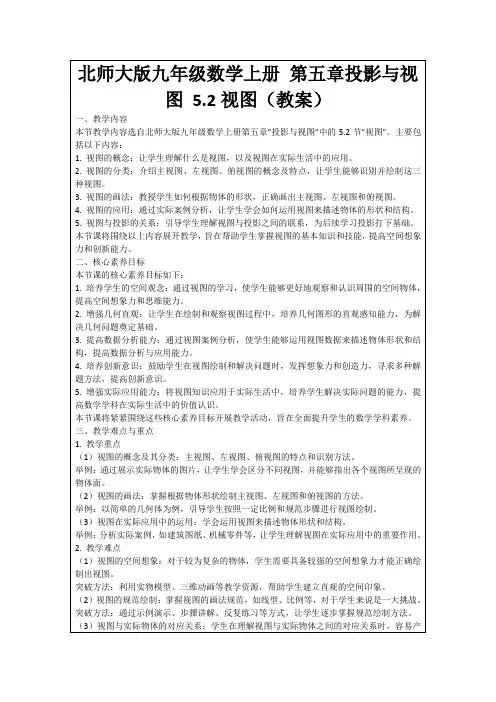

北师大版九年级数学上册第五章投影与视图5.2视图(教案)
（1）视图的概念及其分类：主视图、左视图、俯视图的特点和识别方法。
举例：通过展示实际物体的图片，让学生学会区分不同视图，并能够指出各个视图所呈现的物体面。
（2）视图的画法：掌握根据物体形状绘制主视图、左视图和俯视图的方法。
举例：以简单的几何体为例，引导学生按照一定比例和规范步骤进行视图绘制。
在实践活动中，分组讨论和实验操作让学生们动手动脑，积极投入到学习中来。我发现，学生们在讨论和操作中能够互相学习，互相启发，这种合作学习的方式有助于他们更好地理解视图的画法。
然而，我也注意到，在小组讨论环节，有些学生参与度不高，可能是因为他们对主题不够感兴趣，或者是对自己的观点缺乏信心。在今后的教学中，我需要更加关注这部分学生，鼓励他们积极参与，勇于表达。
（二）新课讲授（用时10分钟）
1.理论介绍：首先，我们要了解视图的基本概念。视图是物体在不同方向上的投影。它能够帮助我们更直观地理解物体的形状和结构，是工程绘图和建筑设计中不可或缺的部分。
2.案例分析：接下来，我们来看一个具体的案例。这个案例展示了视图在实际中的应用，以及它如何帮助我们解决问题。
3.重点难点解析：在讲授过程中，我会特别强调主视图、左视图、俯视图的概念和画法这两个重点。对于难点部分，我会通过举例和比较来帮助大家理解。
二、核心素养目标
本节课的核心素养目标如下：
1.培养学生的空间观念：通过视图的学习，使学生能够更好地观察和认识周围的空间物体，提高空间想象力和思维能力。
2.增强几何直观：让学生在绘制和观察视图过程中，培养几何图形的直观感知能力，为解决几何问题奠定基础。
3.提高数据分析能力：通过视图案例分析，使学生能够运用视图数据来描述物体形状和结构，提高数据分析与应用能力。
九年级数学上册(北师大版)课件：第5章投影与视图复习
• 物体的三视图实际上就是该物体在某一平行光线 (垂直于投影面的平行光线)下的平行投影.
• 探照灯,手电筒,路灯,和台灯的光线可以看成是从 一点出发的光线,像这样的光线所形成的投影称为 中心投影
• 皮影和手影都是在灯光照射下形成的影子.它们是 中心投影。
已知两棵小树在同一时刻的影子，你如何确定影子是 在太阳光线下还是在灯光的光线下形成的。
义务教育教科书（北师）九年级数学上册
第五章
内容回顾
平行投影
视
投影
图 与 投
中心投影 灯光与影子，视 点、视线和盲区
影
视图 圆柱、圆锥、球、直三棱柱、直
四棱柱等简单几何体的三视图
回顾 思考 平行投影与中心投影
• 物体在光线的照射下,会在地面或墙壁上留下它的 影子,这就是投影现象.
• 太阳光线可以看成平行光线,像这样的光线所形成 的投影称为平行投影。
两条光线是平行的，因 此它们是太阳光下形成 的.
两光线相交于一点，因 此它们是灯光下形成的 .
平行投影与中心投影的区别与联系
区别
物体与投影面
联系
光线
平行时的投影
平行投影 中心投影
平行的投射线
从一点出发的 投射线
全等 放大(位似变换)
都是物体在光 线的照射下， 在某个平面内 形成的影子。 (即都是投影)
A
C
30º
B
8下面的四组图形中，如图所示的圆柱体的三视图的是【 B 】
A
主视图 左视图
B
主视图 左视图
俯视图
C
主视图 左视图
俯视图
D
主视图 左视图
俯视图
北师大版九年级上册数学《视图》投影与视图研讨说课复习课件
新课进行时
从上面看
从左面看
从正面看
从正面看
从左面看
从上面看
新课进行时
试一试 你能画出下面这个几何体的三视图吗？
正视图
左视图
俯视图
新课进行时
同步练习
请画出下面几何图形对应的三视图.
主视图
左视图
(1)
俯视图
主视图
左视图
(2)
俯视图
4
知识小结
知识小结
判断复杂的几何体的视图
较复杂图形的 三视图
画图
随堂演练
3.如下图几何体，请画出这个物体的三视图.
左 视 图
正视图
俯视图
6
课后作业
课后作业
1、完成教材相应习题； 2、完成同步练习册相应习题。
文本
文本
文本
文本
第五章 投影与视图
5.2 视图
第2课时
北师大版 九年级数学上册
课件
目录
CONTENTS
1 新课目标 3 新课进行时
2 情景导学 4 知识小结
新课进行时
(3)请完成下表.
几何体 主视图
左视图 俯视图
新课进行时
正方体展示图
圆柱体展示图
新课进行时
锥体展示图
新课进行时
练一练
找出图中每一物品所对应的主视图.
新课进行时
例2 如图，红线表示嵌在玻璃正方体内的一根铁丝，请 画出该正方体的三视图.
主视图
左视图
俯视图
4
知识小结
知识小结
概念
从某一角度观察物体在正投影下的 像称为该物体的一个视图
5 随堂演练
6 课后作业
1
新课目标
北师大版九年级数学上册投影课件
6.如图,夜晚路灯下有一排同样高的旗杆,离路 灯越近,旗杆的影子( )
A.越长
B.越短
C.一样长 D.随时间变化而变化
训练：B本--第37页--1-10
7.小红和小花在路灯下的影子一样长,则她们的身 高关系是 ( )A.小红比小花高 B.小红比小花 矮
C.小红和小花一样高 D.不确定
训练：B本--第37页--1-10
家庭作业 B本--第37页--1-10 A本--第40页--1-9
A本--第40页--1-9题答案
8.如图,小红居住的小区内有一条笔直的小路,小 路的正中间有一路灯,晚上小红由A处径直走到B处 (A,B两处距路灯的距离相等),她在灯光照射下的 影长l与行走的路程s之间的变化关系用图象刻画 出来,大致图象是 ( )
训练：B本--第37页--1-10
9.小方的房间有一块面积为3m2的玻璃窗,她站在房
D.2个
训练：B本--第37页--1-10 3.下列投影中,是中心投影的是 ( )
4. 确定图5-1-2中路灯灯泡的位置,并画出 小赵在灯光下的影子.
训练：B本--第37页--1-10
5.如图,白炽灯下有一个乒乓球,乒乓球越接近灯 泡,它在地面上的影子 ( ) A.越大 B.越小 C.不变 D.无法确定
例：手电筒；灯光
投 影
斜投影（平行光与投影面不垂直） 平行投影 （光线是平行光） 正投影（平行光与投影面垂直）
例：阳光，激光
斜投影与正投影
斜投影
正投影
中心投影 课本第126页
例1：确定图中灯泡所在的位置
议一议
课本第126页
如图,一个广场中央有一盏路灯. ( 1)高矮相同的两个人在这盏路灯下的影子- -定 一 样长吗?如果不一-定，那么什么情况下他们的 影子一样长? (2)高矮不同的两个人在这盏路灯下的影子有可能 一样长吗?请实际试一试，并与同伴交流.
北师大版九年级数学上册《 第五章 投影与视图 5.2 视图》
北师大版九年级数学上册《第五章投影与视图 5.2 视图》一. 教材分析北师大版九年级数学上册《第五章投影与视图 5.2 视图》这一节主要让学生了解三视图的概念，掌握主视图、左视图、俯视图的画法，以及能够根据物体的形状确定其三视图。
教材通过生活中的实例引入视图的概念，让学生感受数学与生活的紧密联系，培养学生的数学应用能力。
二. 学情分析九年级的学生已经掌握了平面几何的基本知识，对图形有了一定的认识。
但是，对于三维空间中的物体，学生可能还比较陌生。
因此，在教学过程中，教师需要通过生动形象的实例，让学生建立起对三维空间物体的直观认识，以便于理解三视图的概念。
三. 教学目标1.让学生了解三视图的概念，掌握主视图、左视图、俯视图的画法。
2.培养学生根据物体的形状确定其三视图的能力。
3.培养学生的空间想象能力和数学应用能力。
四. 教学重难点1.重难点：三视图的概念及其画法。
2.难点：如何让学生理解并掌握三视图的画法，以及如何根据物体的形状确定其三视图。
五. 教学方法采用情境教学法、实例教学法和小组合作学习法。
通过生活中的实例引入视图的概念，让学生感受数学与生活的紧密联系；通过小组合作学习，让学生在实践中掌握三视图的画法。
六. 教学准备1.准备一些生活中的实例，如建筑物、家具等，用于导入课堂。
2.准备一些三维物体模型，如球体、长方体等，用于让学生观察和操作。
3.准备一些练习题，用于巩固所学知识。
七. 教学过程1.导入（5分钟）利用生活中的一些实例，如建筑物、家具等，引导学生观察这些物体在不同角度的投影，从而引入视图的概念。
2.呈现（10分钟）向学生介绍主视图、左视图、俯视图的定义，并通过三维物体模型让学生直观地感受三视图。
同时，讲解三视图的画法，让学生能够自己动手画出简单物体的三视图。
3.操练（10分钟）让学生分组进行合作学习，每组选择一个三维物体模型，尝试画出其三视图。
教师在旁边指导，解答学生的疑问。
4.巩固（10分钟）出示一些练习题，让学生独立完成，检验学生对三视图概念和画法的掌握程度。
2024年北师大版九年级上册教学第五章 投影与视图视图
第1课时认识几何体的三种视图课时目标1.在具体活动中了解视图及主视图、左视图、俯视图的概念.2.通过实例认识圆柱、圆锥、球的三种视图.3.经历由实物抽象出几何体的过程,进一步发展空间观念.学习重点视图及主视图、左视图、俯视图的概念.学习难点认识圆柱、圆锥、球的三种视图.课时活动设计情境引入1.“横看成岭侧成峰,远近高低各不同.”一句中蕴含着怎样的数学道理?2.小明昨天买了一本字典(如图),假如有一束平行光线从正面、左面、上面照射这本字典,得到正投影图形是什么?设计意图:第1个活动通过学生感兴趣的事物入手,由文学诗歌引入数学概念,体现教师的亲和力和学科之间的联系性,展示了数学的深层价值.第2个活动旨在让学生意识到先把物体抽象成几何模型,既延续了上节课的内容,自然过渡到新课的学习,又让学生经历一个探索的过程,并在此过程中培养学生勇于探索、团结协作的精神.探究新知1.如图1,这个物体可以看做是由什么几何体组成的?图12.假如有一束平行光线从正面投射到图中的物体上,你能想象出它在这束平行光线下的正投影吗?把你想象的正投影试着画出来,并与同伴交流.3.如果平行光线从左面投射到图中的物体上,情况又如何?如果平行光线从上面投射到图中的物体上呢?图1物体的主视图、左视图和俯视图,如图2所示.图2小结:像这样,用正投影的方法绘制的物体在投影面上的图形,称为物体的视图.通常我们把从正面得到的视图叫做主视图,从左面得到的视图叫做左视图,从上面得到的视图叫做俯视图.设计意图:从想象物体的正投影入手,引入视图的概念.这一部分是对情境引入的深化,让学生经历从实物抽象成几何体的过程,在前面的基础上将长方体增加到大小不一的两个,培养学生的抽象能力和想象能力,并在情境引入的基础上,清楚长方体三种视图的特点,灵活运用所学得到两个长方体组合的三种视图,培养学生举一反三的能力.合作学习1.图中物体的形状分别可以看成什么样的几何体?解:圆柱、圆锥、球.2.在下图中分别找出上述几何体的主视图.(①,⑤,③)3.你能想象出图中各物体的左视图和俯视图吗?请你试着画出来,并与同伴交流.4.你能说出图中几何体的三种视图的特点吗?几何体主视图左视图俯视图设计意图:以问题串的形式引导学生逐步深入的思考并画出三种视图.问题1的设置让学生经历将实物抽象成几何体的过程,培养学生的抽象能力;问题2的设置帮助学生体会物体是曲面的,正投影变成平面,为完成问题3扫清障碍.在以上三个问题的铺设下,问题4的设置起到归纳总结的作用.巩固训练1.“圆柱与球的组合体”如图所示,则它的三种视图是( A )A BC D2.如图是冰激凌模型图,它的三种视图是(B)A BC D3.将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包模型按如图所示的方式摆放在一起,其主视图是(D)A BC D4.找出图中每一个物品所对应的主视图.解:①——C,②——B,③——D,④——A.5.如图1是一个蒙古包的照片,小明认为这个蒙古包可以看成图2所示的几何体,你能帮小明画出这个几何体的三种视图吗?图1图2解:这个几何体的主视图、左视图和俯视图如图所示:设计意图:第1题主要是练习判断单独一个几何体的三种视图.第2,3,4题是简单的组合体,引导学生如何抽象出几何模型,综合运用几何体的三种视图知识分辨几何体的三种视图.第5题是多个几何体组合在一起,判断其主视图.练习设置由浅入深,对教材进行延伸和补充,满足不同学生的需求.课堂小结本节课你有哪些收获?你还有什么困惑吗?设计意图:引导学生养成总结的良好习惯,为以后的学习和钻研打下一定的基础.课堂8分钟.1.教材第137页习题5.3第1,2题.2.七彩作业.第1课时认识几何体的三种视图1.视图概念(1)视图;(2)主视图;(3)左视图;(4)俯视图.2.几何体主视图左视图俯视图教学反思第2课时直棱柱的三种视图课时目标1.会画直棱柱及其简单组合体的三种视图.2.了解同一个几何体三种视图之间的关系.3.能根据几何体的俯视图尝试画出它的主视图和左视图.4.在教学过程中培养学生的动手操作能力和合作交流意识.学习重点会画简单组合体的三种视图.学习难点了解同一个几何体三种视图之间的关系.课时活动设计知识回顾复习上一节课所学过的常见几何体三种视图的画法.1.请你找出下列物体所对应的主视图.解:①—D,②—A,③—B,④—C.2.画出下列几何体(如图)的三种视图.解:作图如下.设计意图:第1题通过常见几何体及其组合的主视图来回顾本节第1课时的知识,第2题通过画圆柱、圆锥和圆柱的组合体、长方体的三种视图回顾三种视图的画法,其中长方体是棱柱的一种,它的三种视图是第1课时之中没有画过的,学生在第1课时之中画的几何体的主视图和左视图都是一样的,而长方体的主视图与左视图的宽度是不同的,与下面将要绘制的普通棱柱视图类似,这也是为下面的教学作出铺垫.探究新知绘制三棱柱的三视图.如图1,出示一个正三棱柱(最好有实物模型).1.你能想象出这个正三棱柱的主视图、左视图和俯视图吗?你能画出它们吗?图1图22.小亮画出了这个正三棱柱的主视图、左视图和俯视图(如图2),你同意他的画法吗?3.你所画的主视图与俯视图中有哪些部分对应相等?主视图与左视图中有哪些部分对应相等?左视图与俯视图呢?与同伴交流.小结:在三种视图中,主视图反映物体的长和高,俯视图反映物体的长和宽,左视图反映物体的高和宽.因此在画三种视图时,对应部分的长度要相等,而且通常把俯视图画在主视图下面,把左视图画在主视图右面.设计意图:使学生掌握三棱柱三种视图的画法.首先引导学生观察并想象,怎样画出空间立体图形的三种视图,在收集学生有价值的数学资源的基础上进行讨论,给出小亮画的三种视图,归纳总结正确的画法,在此基础上,让学生展开讨论问题3,引导学生体会三种视图之间的关系.延伸提高直四棱柱三种视图的画法.图11.如图1,出示一个四棱柱(最好有实物模型).2.让学生先想象,然后动手画出四棱柱的主视图、左视图和俯视图.3.以小组为单位交流四棱柱的三种视图,看看谁画的最正确,并派代表向全班展示,说明画四棱柱三种视图的注意事项.图2教师巡视并搜集有价值的资源,例如,看不见的棱的问题,线与线之间的距离问题,三种视图之间相关联的量的问题,将这些资源在全班呈现,经过学生的讨论后统一认识,这样不仅得到了正确的结果(如图2),而且把容易出现的错误也一一列举出来,最后经过互相补充总结出了以下注意事项:1.看不见的棱用虚线,看得见的棱用实线,边框都是实线.2.主视图中两条虚线应与俯视图中四边形的两个顶点对齐.3.左视图中间的实线与左边实线的距离等于俯视图中上面两个顶点之间的垂直距离.4.在画图时最好先画俯视图,再根据俯视图画主视图和左视图.设计意图:使学生掌握四棱柱三种视图的画法和注意事项.采用上述设计是为了在学生已经学习了三棱柱三种视图的画法和注意事项的基础上,类比学习四棱柱三种视图的画法.巩固训练1.将上面画过的直三棱柱和直四棱柱翻放(横向旋转180°),由学生画出三种视图,与刚才所画进行对比,加深对本节课所学内容的认识.2.两个三棱柱的底面均为等腰直角三角形,它们的俯视图分别为图中的①②,画出它们的主视图和左视图,并与同伴进行交流.注意事项:在做第2题时,由于没有实物,学生产生了一定的困难,教师可作如下处理.(1)引导学生想象具体几何体的形状,区分能看得见的棱及看不见的棱,最好在画完图后利用实物进行对照.(2)由于不知道物体的高度,单纯根据俯视图无法准确画出几何体的主视图与左视图,所以答案不唯一,但应注意主视图与左视图的高度是相同的.设计意图:通过学生独立画出棱柱三种视图并进行交流讨论,巩固棱柱三视图的画法.课堂小结学生互相交流总结三种视图的特点,主视图、左视图、俯视图的区别与内在的联系及各自在合作交流学习过程中的体会与感受等.设计意图:引导学生养成总结的良好习惯,为以后的自学和钻研打下一定的基础.课堂8分钟.1.教材第140页习题5.4第1,2,3,4题.2.七彩作业.第2课时直棱柱的三种视图1.直三棱柱和直四棱柱的主视图、左视图和俯视图的画法.2.注意画三种视图时的几个问题:(1)看不见的棱用虚线,看得见的棱用实线.(2)在画几何体的三种视图时,主视图、俯视图要长对正;主视图、左视图要高平齐;左视图、俯视图要宽相等.教学反思第3课时由三种视图判断几何体课时目标1.通过操作或想象活动,探讨如何根据视图还原简单的几何体,并且能画出草图.2.进一步认识并初步掌握简单组合体的三种视图的画法.3.进一步理解三视图与几何体之间的联系,体验数学知识在生活中的应用,提升用数学问题观察生活的意识.学习重点根据三种视图还原简单几何体的形状,并且能画出草图.学习难点视图与几何体之间的联系.课时活动设计复习回顾复习上一节课所学过的三种视图的画法(教师提问,学生回答,教师订正并给出标准答案).1.如何画一个几何体的三种视图?(顺序和位置)答:应先确定主视图的位置,画出主视图,然后在主视图的下面画出俯视图,在主视图的右面画出左视图.2.三种视图分别反映几何体长、宽、高中的哪几方面?答:主视图反映长和高;俯视图反映长和宽;左视图反映高和宽.3.完成下列练习.(1)下列立体图形中,主视图是三角形的是(B)A. B. C. D.(2)如图所示是一个立体图形的三种视图,请根据视图说出立体图形的名称.解:圆锥(3)下列三种视图所对应的实物图是(C)A B C D设计意图:问题1,2是对第1,2课时的重点知识回顾,这也是本节课学习的基础,问题3设计的练习都是学生比较熟悉的简单几何体组合的三种视图,让学生初步体会由三种视图推断几何体,逐步还原立体图形或实物,进一步理解三种视图的位置与大小的对应关系,发展学生空间想象能力、逆向思维能力.探究新知观察图中的三种视图,你能找到与之对应的几何体吗?A B C D在回顾练习之后引入的探索活动应由浅入深,由简单到复杂,学生在观察与推理时有一定的难度,解决的办法可以先由主视图与实物对比,排除B,C,再由左视图和俯视图排除A,选择的过程就是空间想象能力的提升过程.延伸提高根据图中的三种视图,你能想象出相应几何体的形状吗?先独立思考,再小组交流.答:在图中,由俯视图可知,从上向下看,几何体成正方形形状;由主视图可知,从正面看,几何体成矩形形状,且中间的一条棱是可以看到的;左视图与主视图一样,说明这个几何体具有某种“对称性”.综合各视图可知,这个几何体是一个底面为正方形的长方体.设计意图:本环节主要是让学生进行更深层次的体验,脱离了实物的对比,学生完全靠想象在头脑中勾勒几何体的形状,更能激发学生的空间想象能力,可以将三种视图分开呈现,先出示主视图,让学生猜想几何体可能的形状,再依次出示左视图、俯视图,几何体的形状范围逐渐缩小,使学生更能理解三种视图与几何体之间的联系.巩固训练1.画出如图所示几何体的三种视图.解:如图所示.2.根据如图所示的三种视图你能想象出相应几何体的形状吗?(画出几何体的草图)解:作图如图所示.设计意图:第1题的练习,使学生不仅仅停留在画圆柱、圆锥、棱柱等基本几何体的三种视图上,而是尝试一些较为复杂的几何体视图的画法.第2题主要对“根据三种视图判断几何体的形状”这一知识点进行巩固.课堂小结谈谈今天的收获是什么?与同伴进行交流.(从数学知识、数学方法和数学思想方面引导学生思考)设计意图:通过开放式小结,使学生自主回顾、总结梳理所学知识,培养学生归纳、概括能力和表达能力.课堂8分钟.1.教材第142页习题5.5第1,2,3,4题.2.七彩作业.第3课时由三种视图判断几何体1.由三种视图确定几何体的步骤.根据主视图、俯视图和左视图想象几何体的正面、上面和左面以及几何体的长、宽、高.从实线和虚线想象几何体看得见的部分和看不见部分的轮廓线.2.例题.教学反思。
北师版数学九年级上册第5章投影与视图(教案)
1.理论介绍：首先，我们要了解投影与视图的基本概念。投影是通过光线将物体的形状和大小映射到一个平面上的方法。视图则是从不同方向看到的物体形状的平面表示。它们在工程设计、艺术创作等领域有着重要的应用。
2.案例分析：接下来，我们来看一个具体的案例。这个案例展示了如何通过三视图来理解一个复杂的几何体，以及这些视图如何帮助我们解决实际问题。
2.实验操作：为了加深理解，我们将进行一个简单的实验操作，如使用手电筒在暗室中照射物体，观察不同角度下的投影变化。
3.成果展示：每个小组将向全班展示他们的讨论成果和实验操作的结果。
（四）学生小组讨论（用时10分钟）
1.讨论主题：学生将围绕“投影与视图在实际生活中的应用”这一主题展开讨论。他们将被鼓励提出自己的观点和想法，并与其他小组成员进行交流。
北师版数学九年级上册第5章投影与视图（教案）
一、教学内容
北师版数学九年级上册第5章《投影与视图》主要包括以下内容：
1.投影的概念与分类：中心投影与平行投影的特点与应用。
2.视图的概念与分类：正视图、侧视图、俯视图的概念及其在几何体中的应用。
3.几何体的三视图：学会绘制简单几何体的三视图，理解视图之间的相互关系。
2.教学难点
-空间想象能力的培养：学生在理解几何体的三视图时，往往难以在脑海中形成准确的空间模型。
-投影与视图的应用：学生可能难以将理论知识与实际问题结合起来，如在实际建筑图纸中识别和应用视图。
-视图之间的转换与识别：学生可能会混淆不同视图的表示方法，以及它们之间的转换关系。
举例：
-难点突破：通过使用教具、立体图形的模型或计算机软件，帮助学生直观地理解几何体与其三视图之间的关系，提高空间想象能力。
九年级数学上册 第五章 投影与视图 课件北师大版
√
左视图 （1）
俯（视2）图
√
（左3）视图
俯（视4图）
√
（5）左视图和俯视（图6）
• （4）如图是一个蒙古包的照片，你能画出这个几何体的三种视图吗？
主视图
左视图
俯视图
随堂练习
•1.找出图中每一物品所对应的主视图.
（A）
（B）
（C）
（D）
2.将两个圆盘一个茶叶桶，一个皮球和一个蒙古包模 型按如图所云浮的方式摆放在一起，其主视图是
皮影戏是利用灯光的照射，把影 子的影态反映在银幕（投影面）上的 表演艺术．
如图，把一根直的细铁丝（记为线段AB）放在三个不
同位置； （1）铁丝平行于投影面； （2）铁丝倾斜于投影面； （3）铁丝垂直于投影面（铁丝不一定要与投影面有公 共点）．
三种情形下铁丝的正投影各是什么形状？
A
B
A
BA
A1
p
B1 A2
• 2.三种视图的位置关系：
• 一般地，首先确定主视图的位置，画出主视图，然后在主视图的下面 画出俯视图，在主视图的左边画出左视图.
• 3.三种视图的画法：
• 首先观察物体，画出视图的外轮廓线，然后将视图补充完整，看得见
部分的轮廓线通常画成
，实看线不见部分的轮廓线通常画成
虚. 线
典例精析
• 1.一个用于防震的L形包装塑料泡沫如图所示，则该物体的俯视图是（ ）
分别自两个物体的顶端及其影子的顶端作一条
直线线，若，两则直为线中心平投行，影则，为其平行投影是；光若源两的直位置.
相交
交点
• (二)、视图
• 1.三种视图的内在联系：
• 主视图反映的是物体的 长和；高俯视图反映的是物体的 长和；宽左
