家中装修电工电路施工详解图
九张图搞定全屋回路与插座！
九张图搞定全屋回路与插座！前言：鉴于之前的文章字数太多很多朋友感觉读不下去，这次把电线、回路以及空开选择都浓缩为表格及一两句话，安装位置浓缩为9张图。
一、电线选择左边软芯（BVR），右边硬芯（BV），外边白色护套线除灯线外一般不用。
普通家装硬芯偏多，因为软芯接头处不方便固定。
电线常用色：火线红色、蓝色零线、双色地线（不是一定的，如零线也有绿色，地线也有黄色）二、回路选择常用回路特别需要注意的一点就是冰箱单独回路，这样可以离开家断掉其他回路时保留冰箱供电。
可增回路三、空开选择：左边空气开关、右边漏电保护开关。
漏电保护增加了保护漏电及触电时的触发，空气开关只会在过载时跳闸。
家用空气开关分为1P、2P，漏电保护开关分为1P+N、2P。
一般总路的选2P，分路选1P就可以。
P=极，N=零线家用电线因穿管且室内温度较高，所以建议安全载流会比理论降低。
四、插座种类除了基础的五孔插座以外，还有其他几种常用的插座也在这张图上有所体现。
唯一需要注意的事情就是洗手间可以加防溅盒。
五、插座布置1、玄关插座预留2-3个插座，插座高度如图，可以布置在鞋柜底部和中间。
用于烘鞋器、氛围灯等。
2、客厅插座客厅背面一般预留5-7个插座，沙发旁可选择USB插座。
客厅正面一般预留4-8个插座，电视机下可预留两个四孔插座。
3、卧室插座整个卧室可以预留6-14个插座，床头、梳妆台插座如果想隐藏可以降低高度。
4、厨房插座厨房是插座最多的地方，推荐使用带开关插座。
除了以上12个插座以外，还可以为洗碗机等增加2到3个，如果拥有中岛至少增加4到6个插座。
烤箱插座一般16A，同时不可留在烤箱后边。
5、餐厅插座餐厅插座一般布置3-6个，主要用于小电器及餐桌火锅使用。
6、卫生间插座卫生间插座一般预留4-6个，如果洗衣机烘干机在阳台就把插座挪到阳台，同时插座高于进水口。
7、智能设备插座智能电器的位置会随着时代的进步而改变，今天我就把常见的几种罗列出来，供大家参考！我自己全屋的插座数量以供参考总结：插座是家中最容易忽略但又是比较重要的环节，如果插座前期没有设计好那后期家里就变成盘丝洞了。
六种建筑、楼房装修布线接线图
六种建筑、楼房装修布线接线图更多精彩，尽在全球电气资源官网（）1.建筑装修施工工地用配电线路建筑装修施工工地配电线路如图1(a)所示，施工配电设备根据其用电量及用电设备的实际要求，装在防雨绝缘配电箱内，进而可设总保险、总电源开关、分路空气断路器、闸刀、单相照明闸刀以及三相四线制的临时四眼插座和单相三眼的插座等。
另外在附近为了方便移动电动工具的使用，还可装些防雨的小型配电盘，通过四眼插座和四芯橡皮电线，连接到移动工具的现场，以使操作施工中能及时断电。
小型配电盘一般构造有一四眼插头，通过四芯橡皮电缆线连接到移动工具的施工现场，并进入防雨的木制箱盒里。
在绝缘板上装设有总闸刀开关，闸刀上装设有保险丝。
另外可装分支闸刀以及四眼插座和三眼插座。
四眼插座可供移动振动棒、磨光机等移动电动工具使用，三眼插座可供手电钻、电锤、电刨等单相电动工具使用，见图1(b)。
图1 建筑装修施工工地用配电线路图1 建筑装修施工工地用配电线路(续)2.六层楼配电系统分配线路在承接设计、安装住宅楼房的照明工程时，要对每个房间的作用与用途有所了解，根据住户生活、活动的要求来设计照明电气的安装方式、安装位置，确定安装具体要求。
其次还要考虑到住宅所应用的各种电气设备对电源的要求，满足家庭电气化的需求。
同时还要采取安全措施，达到安全供电，使住宅照明供电设施尽可能规范、统一、安全、节约，有条件时应选用节电型电器装置。
建筑楼房电气线路装备的原则是：①选择进户线的截面积大小时应使整个楼房的总用电电流小于该导线的安全电流，并留有适当的裕度。
进户线可采用铜芯橡皮绝缘导线，沿外墙敷设明线。
进户线及干线的穿管管径应按穿线点截面放大一级来选择。
②进户总电流超过30A时，应选用三相五线制进户。
除进户时三相四线制电源进入住宅楼房配电盘外，还要设置零线的重复接地，并单独引入一根接地线，住宅楼房室内的配电箱、导线钢管、插座接地孔应由专门进入的一根接地线来连接，这就是三相五线制供电。

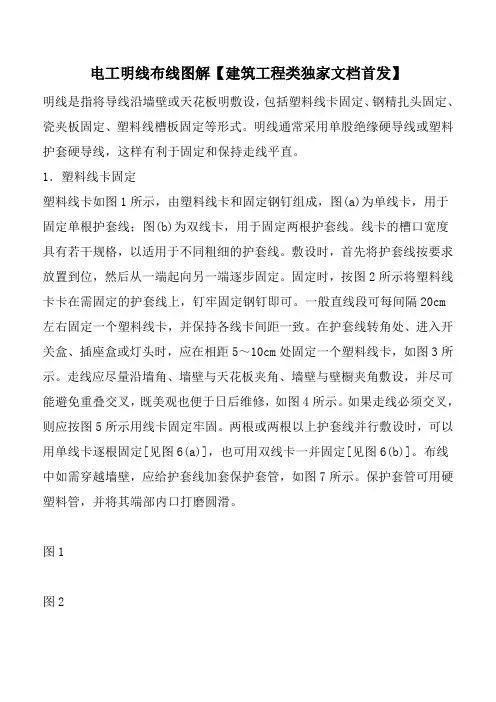

电工明线布线图解【建筑工程类独家文档首发】
电工明线布线图解【建筑工程类独家文档首发】明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式。
明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。
1．塑料线卡固定塑料线卡如图1所示，由塑料线卡和固定钢钉组成，图(a)为单线卡，用于固定单根护套线；图(b)为双线卡，用于固定两根护套线。
线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。
敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。
固定时，按图2所示将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。
一般直线段可每间隔20cm 左右固定一个塑料线卡，并保持各线卡间距一致。
在护套线转角处、进入开关盒、插座盒或灯头时，应在相距5～10cm处固定一个塑料线卡，如图3所示。
走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观也便于日后维修，如图4所示。
如果走线必须交叉，则应按图5所示用线卡固定牢固。
两根或两根以上护套线并行敷设时，可以用单线卡逐根固定[见图6(a)]，也可用双线卡一并固定[见图6(b)]。
布线中如需穿越墙壁，应给护套线加套保护套管，如图7所示。
保护套管可用硬塑料管，并将其端部内口打磨圆滑。
图1图2图3图4图5图6图72．钢精扎头固定钢精扎头由薄铝片冲轧制成，形状如图8所示。
用钢精扎头固定护套线的方法与使用塑料线卡类似，需注意的地方例如：应沿墙角或壁橱边沿敷设，直线段固定点的间距，护套线进入转角、开关盒或插座盒时的固定距离，交叉走线及并行走线的固定方法等，均与塑料线卡固定布线相同。
与塑料线卡所不同的是，采用钢精扎头固定时应先将钢精扎头固定到墙上，方法如图9所示，沿确定的布线走向，用小钢钉将钢精扎头钉牢在墙上，各钢精扎头间的距离一般为20cm左右，并保持间距一致。
然后将护套线放置到位，从一端起向另一端逐步固定。
固定时，按图10所示用钢精扎头包绕护套线并收紧即可。
三房两厅一厨两卫装修电水路参考图
三房两厅一厨两卫装修电水路参考图
三房两厅一厨两卫装修电\水路参考
强电箱一个：9～12路
四个空调单独四路直线：3匹立柜建议用4平方线，其他2.5平方线。
厨房插座单独一路：冰箱、电饭煲、微波炉等2.5平方线。
厨房照明一路线，也可以和卫生间照明合用1.5平方线。
卫生间插座和浴霸一路2.5平方线。
两厅插座一路用2.5平方线。
两厅照明一路用2.5平方线。
（吊灯费电）
三房照明一路用1.5平方线。
三房插座一路用2.5平方线。
建议在厨房水槽下方留一插座
建议在坐便处留一插座
大门入口处装双控开关
卧室装双控开关
弱电箱一个
电话、有线电视、路由器
水路
基本是排水管工的事，你只要定下水槽、龙头、台盆位置即可。
卫生间、厨房间水管从下方走，穿墙洞，过卧室到阳台的线路建议走墙顶线，然后用石膏线盖住。
无须墙上开槽，而且安全。
2024版最详细家装电路施工图解资料大全
2024/1/25
33
维护保养建议和注意事项
安全第一
在进行电路维护时，务必切断电源，确保安全操作。
专业维护
对于复杂的电路故障，建议请专业电工进行维修处理。
保留图纸
妥善保管家庭电路施工图纸，便于日后维修和改造时 参考。
2024/1/25
吊灯
吊灯是室内照明的主要设备之一，具有装饰性强、光线柔和、 营造氛围等特点。常见的吊灯类型包括水晶吊灯、中式吊灯、 现代简约吊灯等。
吸顶灯
吸顶灯是一种直接安装在天花板上的照明设备，具有简洁大 方、光线均匀、易于清洁等特点。适用于客厅、卧室、厨房 等空间的照明。
壁灯
壁灯是一种安装在墙壁上的辅助照明设备，具有节省空间、 提供局部照明、营造温馨氛围等特点。适用于卧室、书房、 走廊等空间的照明。
34
THANKS
感谢观看
2024/1/25
35
根据功能和电流大小，插座可分为普通插座、大功率插座、USB 插座等。
安装位置选择
插座应安装在便于使用的位置，如墙面、地面等，同时要考虑家具 的摆放和房间的功能。
安全要求
插座的安装高度、间距等应符合国家电气安全标准，避免儿童触及。
2024/1/25
20
开关类型及安装位置选择
1 2
开关类型 根据控制对象不同，开关可分为照明开关、电器 开关等。
2024/1/25
台灯
台灯是一种放置在桌面上的照明设备，具有调节光线方向、 提供局部重点照明、保护视力等特点。适用于书房、办公室、 床头等空间的照明。
24
安装前准备工作和注意事项
确认安装位置
室内电气施工图
室内电气施工图
（3）对电源的引入，配电方式、导线型号规格，通 过哪些电气设备，分配到哪些用电系统等应详细对照电气 系统图、平面图逐一认真审图。对比较复杂的电气控制线 路图，要先弄懂系统原理接线图，了解系统内由哪些设备 组成，有多少回路，每个回路的作用原理，各个电气元件 和设备的安装位置，电线、电缆的敷设方式等。同时，还 要反复熟悉施工图说明书，逐条逐句领会设计意图。 （4）电气管线敷设与土建、装修、管道之间有无矛 盾，彼此间距与敷设方式能否满足有关规范要求。 （5）现有的施工能力和技术水平能否满足设计要求。
室内电气施工图
图纸会审要点： （1）设计图纸是否符合国家有关经济、技术政策，是 否经济合理、方便安装施工和使用。 （2）设计上有无影响安全施工的因素。 （3）设计是否符合施工企业技术装备条件。 （4）电气设备安装与建筑结构、装饰装修之间有无重 大矛盾。 （5）电气安装与各专业之间、安装工序之间是否需要 协调，有无颠倒施工程序的地方。 （6）图纸和安装说明书等技术资料是否齐全、清楚， 各个部位的尺寸、标高、坐标等有无差错。
室内电气施工图
一般一项工程的电气施工图可由以下几部分组成： 一、首页 首页内容包括电气工程图纸目录、图例、设备明细 表、设计说明。图例一般是列出本套图纸涉及到的一些 特殊图例。设备明细表只列出该项电气工程的一些主要 电气设备的名称、型号、规格和数量等。设计说明主要 阐述该电气工程设计的依据，基本指导思想与原则，图 纸中未能表明的工程特点、安装方法、工艺要求，特殊 设备的使用方法及其它使用与维护注意事项等。
室内电气施工图
平面图包括外电总平面图和各专业平面图。对建筑装 饰装修工程来说，主要以室内电气专业平面图为主，它分 为动力平面图、照明平面图、变电所平面图、防雷与接地 平面图等。这种平面图由于采用较大的缩小比例，因此不 能表现电气设备的具体位置，只能反映设备之间的相对位 置。 四、电路图（接线图） 电路图是表现某一具体设备或系统的电气工作原理的 图纸，一般多用在二次回路中用以指导系统的接线、调试、 安装使用与维护。如水泵电气控制原理图、风机电气控制 原理图等。
CAD家装电路图
家装电路施工图解-收藏多学学!-
一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要；二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。
1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。
2、分组做法：分组就是每个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都需要单独的空开控制。
如果用普通的PVC管穿线，就是12元/平方的人工费。
用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。
强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。
3、国标的做法就要22元了，完全不开横槽，只开竖槽。
四、水电施工的基本原则：水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。
2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。
3、布线：布线一般采用线管暗埋的方式。
线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
4、弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路施工图解1顶上是二级吊顶，就以他为例，说一下顶内的电线做法2提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。
5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
6每一根电线的末端都要做这样的处理，这样有效的避免触电的危险，也是从细微处看工人的做工是否专业7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。
看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。
8上属电线盒内的接头处理是这样的9这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。
10所以大家注意地线的重要性，在拉插座的同时不要忘了地线11在电器件内有连线、短路、机壳带电时地线就可以把电源传下去，输入给大地扩散出去，达到保护人和机器安全的，在这它的最大作用是导线。
12做电工包括；强电，弱电，电工结束后一定要有，强电布置造图一份，弱电布置图一份，工程费清单一份，保修证书一份；下面是强电改造图。
13说到家庭装修电工的第二步了，下面就说家庭装修电工的第三步。
第三步；对现有的强电、弱电的开关插座的综合布置，当然是在您设计好的图纸上到墙面的过程，强电、与弱电有无冲突，这里说明一个规则；1. 弱电与强电可以在一个线槽内，但不能在一个线管内。
2. .强电、弱电的插座相隔距离最少30厘米。
3. 线管的美观不是以横平竖直而论的，而是以最近的距离和最少的折弯算是科学的，经济的，合理的。
4. 现在做地暖的很多在地下布线的要尽量的靠墙边。
因为地暖的热量会加速电线的老化。
下面就可以在墙上弹上墨线了，在这里提示一下，要先弹上弱电、强电的墨线痕迹，但在开槽的时候要先强电后弱电的顺序一步一步的做，不可混淆。
如果墙内的线管有空间最好还是利用上，每开一米都有破坏线管的风险。
所以我在做工程的时候总是想找物业公司提供的图纸，在以后切线槽的时候就不会切坏原线管了。
14下面我接着给大家说家庭改电的第四、五步第四步；剔线槽这个工作算是最好做的了，只要注意不要把墙内的线管切坏就行了。
第五步；埋线管，布线。
在这个步骤上有几规则；1，是线槽的深度是线管的直径+1厘米的抹灰层可以了，2，先做了线管后再串线，3，线管内不能有接头，（包括强弱电）4，各项电线不能搞混了，（所有的开关都是控制的火线，（220V），零线（0V）地线，三根电线最好用三个颜色，混淆线项会造成短路。
的螺母拧紧，螺母是不能少。
布线是从埋线管开始的，先把线管截好，用握簧在拐弯处握弯，一般都不用弯头的，底盒上布线应注意的问题1装修如何布线应该注意些什么在家装电路施工中特别需要关注以下几点：一.施工人员应具有当地劳动部门核发的在有效期内的岗位操作证书。
二.所使用的材料应是国标产品，或具有安全认证标志（北京地区为长城标志），以确保安全使用寿命。
三。
施工应严格执行规范和工艺标准1 进行各种线路移位改造时,应首先确定线路终端插座的位置,并在墙面标画出准确的位置和尺寸,然后向就近的同类插座引线,引线的方法是:如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内;如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。
槽深15毫米左右,将电线导线装入护线套管,卧入墙面槽内,用水泥砂浆抹平,使之固定在墙内。
如果原插座保留,则重新安装在原位置上,如果不保留,则应用砖块填堵后,用水泥砂浆抹平。
沿地面的导线,在安装踢脚板时,卧于踢脚板的底部内侧,沿顶角的导线,在安装装饰线时,隐蔽在装饰角线的内部。
2 电路改造工程的施工规范开槽深度应一致,槽线顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。
线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。
导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。
插座盒的安装应先在墙面开出洞孔,导线插入线盒后,线盒卧入洞孔固定,将导线与面板固定,并将面板固定在线盒上。
安装电源开关的方法与插座盒的方法一致。
3.电线应使用铜线，并按用电容量进行配置。
不可太细。
建议空调的线径用4平方毫米电线；插座用2.5平方毫米电线；普通照明灯具用1.5平方毫米电线。
电线布线时除穿过空心楼板外，必须穿管；不同电压的电线如照明线和电话、电视线不可穿在同一管内；电源插座面板应是左边零线、右边相线、上边地线，不可接错；零线、相线、地线应用不同颜色的电线。
4.布线应用暗管布线施工，电气布线时，暗管铺设需用PVC管，明线铺设必须使用PVC线槽。
施工时避免因剔凿造成墙面裂缝，破坏墙体结构。
敷设时应视管内所穿导线数量的多少而变化，同一管内，不宜超过四根，禁止导线将管内空间全部占满。
空调、照明、插座应分路控制，一般至少四路。
照明走一路、空调走一路、插座走三至四路。
这样做的好处是，一旦某一线路发生短路或其他问题时，停电的范围小，不会影响其他几路的正常工作。
电源线距电话线、电视机线距离应大于50厘米，管路应与结构进行固定。
所有开关、插座、灯位处均应安装接线盒。
此外，如果管路过长或拐弯过多时，应间隔一定距离便设一接线盒。
管路内严禁有电线接头。
电线保护管的弯曲处，应使用配套弯管工具或配套弯头，不应有褶皱。
配电控制开关应按规范要求合理配置。
配置过小会导致使用不便，过大则不能保证安全用电。
还有一点十分重要，这就是在施工时应该先安装管路，然后再穿导线，这样就可以避免将来进行换线时，出现导线无法抽动的现象。
此外还要提醒您的是，在您的家装工程竣工时，别忘了向施工单位索要一套电气线路竣工图，以便于您今后进行维修布线应注意的问题2先在线管里放铁丝，然后安装线管，最后穿线的时候就有铁丝引导了。
规范：(1)施工前要充分考虑备功能区域所需的电器及照明设备，并以此为依据粗略计算每路电线相应匹配的电线截面积、应尽量采用优质钢芯护套线及暗装接线盒，以免老化和折断，造成面板安装困难。
(2)绘制各居室电路分布图，并以各种灯具、开关、插座和配电盘定出坐标及高度，以确定路线的走向和分支汇合。
电线最好选用不同颜色，以便识别不同的回路。
(3)最好将电源线外穿阻燃管材后再敷设；在可燃结构的顶棚内，一定要加穿阻燃管树，同时在顶棚外应设置电源开关，供必要时切断电源用。
所有导线的接头，都应在接线党内。
(4)室内线路每一分路总容量，不应超过3000瓦；每一单相回路的负荷电流，—般不超过15安；使用空调等大容量家用电器时，应设置专线。
(5)开关安装高度一般离地面120—335厘米，插座高度一般为20—30厘米，配电盘高度以180—200厘米为宜，若家中孩子幼小，应以确保安全为原则，对这些部件的安装高度进行调整。
1.接线盒埋穴方法如下：(1)画框线：根据需要，在墙面的合适处画出埋穴位置，并比照接线盒大小(四周放大2—3毫米)，画出开凿范围框线(两个装盖孔应保持水平)。
(2)凿框线：以平口凿沿柜线垂直凿出深沟，然后从框内向框外斜凿去砖角，反复进行，并注意不得崩裂框线。
(3)凿穴孔：将框内多余砖角凿去，直至深度略大于接线盒高度，不得过浅或过深。
(4)修乎穴孔：凿平埋穴四周与穴底，以放人接线盒端正、服帖为宜。
2.线管埋槽(1)起凿：在墙面上面出线管定向，可以水平，所以垂直，也可以倾斜；可以是直线，也可以有适度的弯，但要保持流畅.(2)加深：沿走向线凿去砂浆层与砖角以形成线槽，为避免崩裂，以多次斜凿加深为宜，深度略大于线管直径。
(3)修平线槽：将线槽修乎，尽可能保持宽狭一致，转弯处应以圆弧连接(尽可能不转弯，以免热弯线管费事)。
(4)在槽底以冲击钻钻孔，以便敲人木楞在木橛上钉钉以固定线管，注意木橛顶部应与槽底平齐。
3．管盒现埋(1)现埋接线盒：装正接线盒，敲去安装孔盖，对准线槽，并使装盖面稍稍伸出砖砌面，且低于粉刷面3—5毫米，再用调成膏状的水泥粘牢。
(2)线管加工：通常选用直径为17毫米的PVC塑料管作线管。
此种线管切割时可用手工锯开，弯曲时可直接冷弯，但内部应塞入弯管弹簧(直径略小于线管直径)，弯后将弹簧取出(事先穿入细铁丝)。
如确有必要接长时，可在相同管径的端头套上一小段大一号的线管，以专用接口胶粘牢。
此外．弯管处也可采用波纹管，以便于弯曲。
(3)线管现埋；在线管中穿入引线后(以细铁丝为准)，将线管伸入接线盒的安装孔内1厘米以上，并逐段推入管槽底，利用木橛铁丝逐段初步固定(不可太紧)。
然后逐段整理，使线管服帖后立即固定，再以1：2的水泥砂浆填封线管直至平齐粉刷面(可低1—2毫米)。
待砂浆凝固后，切去接线盒内多余线管，保持伸人2—3毫米。
一般而言，线槽内的线管最好不采用接长法，而将短管用于短处。
4．管线安装1)穿线引入。
利用线管内事先穿入的引线，将待装电线引入线管之中。
引线采用直径1．2毫米(18号)或1．6毫米(16号)的钢丝，将端头弯成小钩插入管口，边转边穿。
若弯管不易穿引，可采取两头对穿的方法，具体做法是一人转动一根钢丝，感觉两钢丝相碰时则反向转动，待铰合一起，则一拉一送，即可穿过。
注意，至少要有一根钢丝要大于管长。
2)带线。
利用引线可将穿人管中的导线带出，管中的导线可能有2—5根，应一次穿入。
接线盒的作用在家居装修中，接线盒是电工辅料之一，因为装修用的电线是穿过电线管的，而在电线的接头部位（比如线路比较长，或者电线管要转角）就采用接线盒做为过渡用，电线管与接线盒连接，线管里面的电线在接线盒中连起来，起到保护电线和连接电线的作用，这个就是接线盒。
一般国内的接线盒是86型的，就是大致在100×100毫米左右，配接线盒盖（或者直接配开关和插座面板），一般是PVC和白铁盒材质家庭供电模式家装非三相五线制供电即单相供电(开关、插座)通常用红色，为什么让维修人一目了然，控制线白色。
