电线电缆常见结构及各结构元件作用
电缆知识最全总结
、电线电缆中BV BLV等符号含义这些符号都是电线的一些型号，B系列归类属于布电线，所以开头用B,电压：300/500V 电线按用途分为电磁线和通用绝缘电线。
绝缘电线又称为布电线。
绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。
V就是PVC聚氯乙烯，也就是（塑料）L 就是铝芯的代码T就是铜芯的代码（一般省略不写）R就是（软）的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19 根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,就是2根BV线，在+—层白色的护套二、什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。
说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。
这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。
常用的护套线有RVV、BVV、RVVB、bvvb 这几种型号。
护套线的可分为硬护套线和软护套线两种。
根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。
三、YJV是什么电缆（YJV电缆含义）【全称】交联聚乙烯绝缘聚氯乙烯护套电力电缆Y --- 聚乙烯J ----- 交联V ------ 聚氯乙烯护套【芯数】单芯、2芯、3 芯、4芯、5 芯、3+1、3+2、4+1等【规格】1.5 平方到240 平方不等【颜色】黑色【铜质】国标无氧铜（紫铜）【护套】聚氯乙烯PVC【标准】本产品按GB12706《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产，同时还可根据用户需要定做电缆。
电力电缆的基本结构
0.00393/℃
0.00407/℃
2．电缆线芯绞合形式
按线心的绞合方式，可分规则绞合和不规则绞合(束绞)。
导线有规则、同心地相继，各层依不同方向的绞合， 称为规则绞合。
采用这种方式的线芯绞合结构稳定，电力电缆大都 采用这种绞合方法。
2．电缆线芯绞合形式
正常规则绞合：指所组成导线直径
均相同的规则绞合，这种绞合具有稳定
z
Ai
y i1
4
Dc2
式中 Ai—每根单线截面积，mm2； Z —线芯单线总根数； D2C—绞合线芯外接圆的直径，mm。
4．电缆线芯典型结构
电缆导电线芯，按导体截面分圆形、椭圆形、扇形、 中空圆形等形状，见图1-2所示。
较小截面(＜16mm2)的导电线芯由单根导线制成。 较大截面(＞25mm2)的导电线芯由多根导线分数层绞 合制成，绞合时相邻两层扭绞方向左右相反。
第一章 电力电缆结构和类型
1.2 电力电缆的基本结构
电力电缆的导电线芯
电力电缆可按电缆绝缘材料、电缆的结构特点、电 缆线芯数目或电能输送方式等分类。
电力电缆按绝缘材料分为油浸纸绝缘、橡胶绝缘和 塑料绝缘等。
电力电缆按电缆结构特点分为统包型(又称带绝缘电 缆)、分相型(分相屏蔽型、铅包型和分相铝包型)、钢管 型、扁平型、自容型等。
电力电缆按电缆传输电流方式分为交流和直流电缆。
电力电缆的导电线芯
电力电缆的基本结构：主要是线芯、绝缘层和外护 层三部分。
为了保护绝缘和防止高电场对外产生辐射干扰通信 等，还包括金属护层并要求接地。对于多芯电缆，为方 便制作成型，在其电缆绝缘线间还增加有填芯和填料。
1．导体材料及性能
电力电缆的导电线芯，简称导线，其作用是用来传 输电流(交流或直流)，是电缆的主要部分。为了起到减少 线路损耗和降电压的作用，电力电缆的导电线芯主要采 用具有高导电性能的，有一定的抗拉及伸长强度的防腐 蚀、易焊接的铜、铝材料制成。

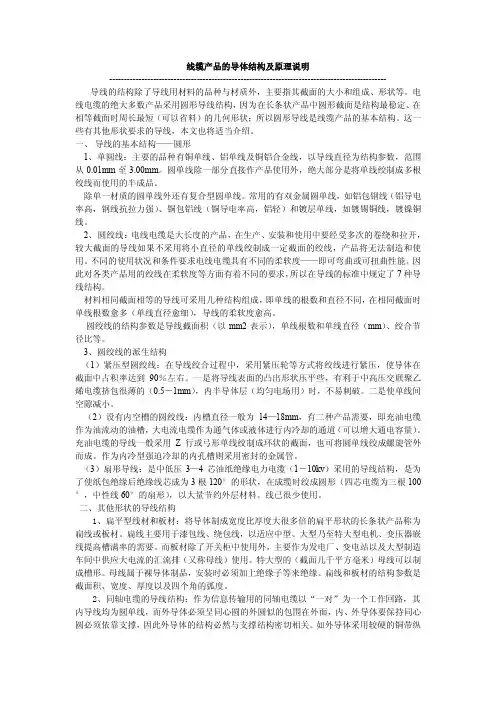

线缆产品的导体结构及原理说明
线缆产品的导体结构及原理说明----------------------------------------------------------------------------------------------- 导线的结构除了导线用材料的品种与材质外，主要指其截面的大小和组成、形状等。
电线电缆的绝大多数产品采用圆形导线结构，因为在长条状产品中圆形截面是结构最稳定、在相等截面时周长最短（可以省料）的几何形状；所以圆形导线是线缆产品的基本结构。
这一些有其他形状要求的导线，本文也将适当介绍。
一、导线的基本结构——圆形1、单圆线：主要的品种有铜单线、铝单线及铜铝合金线，以导线直径为结构参数，范围从0.01mm至3.00mm。
圆单线除一部分直接作产品使用外，绝大部分是将单线绞制成多根绞线而使用的半成品。
除单一材质的圆单线外还有复合型圆单线。
常用的有双金属圆单线，如铝包钢线（铝导电率高，钢线抗拉力强）、铜包铝线（铜导电率高，铝轻）和镀层单线，如镀锡铜线，镀镍铜线。
2、圆绞线：电线电缆是大长度的产品，在生产、安装和使用中要经受多次的卷绕和拉开，较大截面的导线如果不采用将小直径的单线绞制成一定截面的绞线，产品将无法制造和使用。
不同的使用状况和条件要求电线电缆具有不同的柔软度——即可弯曲或可扭曲性能。
因此对各类产品用的绞线在柔软度等方面有着不同的要求，所以在导线的标准中规定了7种导线结构。
材料相同截面相等的导线可采用几种结构组成，即单线的根数和直径不同，在相同截面时单线根数愈多（单线直径愈细），导线的柔软度愈高。
圆绞线的结构参数是导线截面积（以mm2表示），单线根数和单线直径（mm）、绞合节径比等。
3、圆绞线的派生结构（1）紧压型圆绞线：在导线绞合过程中，采用紧压轮等方式将绞线进行紧压，使导体在截面中占积率达到90％左右。
一是将导线表面的凸出形状压平些，有利于中高压交联聚乙烯电缆挤包很薄的（0.5－1mm），内半导体层（均匀电场用）时，不易刺破。

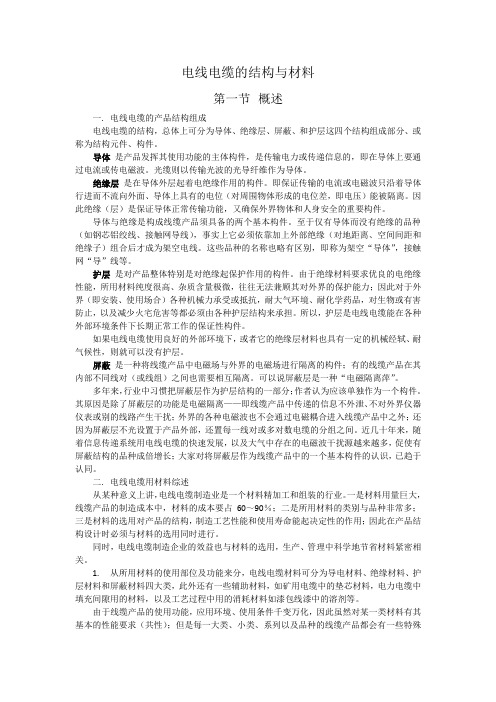

电线电缆的结构与材料
纸和塑料 薄膜、云 母带
绝缘油， 绝缘漆
混合油，在制造车间自己配方，熬煮处理
为漆包线漆膜。制造厂可自己配制
脂、环氧、聚酰 亚胺等 浸渍漆，硅有机、 与纤维绕包组 聚酰亚胺、醇酸 成复合绝缘 树脂 石英与纤 维材料 石英－制成光纤 玻璃纤维 聚酯纤维 碳酸钙、炭黑、 石墨等有几百 种、溶剂、色母 料等 光导体 绝缘护层 供橡胶配方作 硫化剂、填充 料、着色剂增 塑剂等
同轴电缆外导体和 波导管
异型
(二) 圆绞线结构 1. 绞线结构 电线电缆是大长度的产品， 在生产、 安装和使用中要经受多次的圈绕和 拉开； 截面较大的导线如果不采用较小直径的的单线绞制而成， 则线缆产品将无法生产和使 用。不同的使用状况和条件要求电线电缆又不同的柔软度，即可弯曲或扭曲性能。为了保证 弯曲时， 较硬的导线产生的应力不损伤较软的绝缘， 设计了多种以柔软度不同为特征的导线 结构。表 3－3 是标准规定的 7 种导线结构，从表中可见：同一导线截面时，单线的根数和 直径是最重要的结构参数；即单线直径愈细（根数必然愈多） ，导线自身的柔软度愈好（对 同一种导线材料） 。 表 3－3 中所列的 7 种导线结构类型中，铜线和铝线的第Ⅰ种结构用得最多，主要用于 电力电缆和供配电用的绝缘布线（B 系列） ，裸铜、铝绞线等产品。铜线第Ⅱ种结构用于要 定期更换敷设场合的产品， 如橡皮电力电缆铜线第Ⅲ～Ⅳ二种结构多用于通用橡皮电缆、 橡 皮橡套软线、安装线等。铜线第Ⅴ种结构用电焊机电缆、矿用电缆，以及要求特别柔软的各 种电器、仪表连接线等。 2. 导线绞合方式 多根导线组合成电线电缆的导线时必须经过绞合， 绞合的方式有正 规绞、非正规绞合（束绞）和复合绞合三种。 (1) 正规绞合 正规绞合采用直径相等的单线，按同心式排列，分几层绞成；每一层单 线根数是固定的。即在中心层为 1 根单线时，第 m 曾对 单线根数为 6（m－1）即中心层为 1 根的导线第 1 层为 6 根、第 2 层为 12 根，以此类推；即中心到外，依次为 1＋6＋12＋18 ＋24„„。 导线中的单线总根数为：n=1＋3m（m+1） ，m 为层数。 表 3－3 导电线芯（单线根数/单线直径，mm）和计算外径 单 线 标 称 截 面 m m2
绝缘电阻介质损耗
2.绝缘和护套厚度的测量 2.1 绝缘厚度的测量 2.1.1 测量装置 读数显微镜或放大倍数至少10倍的投影仪，两种装置读数均至0.01mm。当测量绝 缘厚度小于0.05mm时，则小数点后第三位数为估计读数。 2.1.2 试样制备 从绝缘上去除所有护层，抽出导体和隔离层（若有的话）。小心操作以免损坏绝缘 ，内外半导电层若与绝缘粘连在一起，则不必去掉。每一试件由一绝缘薄片组成。应 用适当的工具（锋利的刀片如剃刀刀片等）沿着与导体轴线相垂直的平面切取薄片。 如果绝缘上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段 。 3.1.3 测量步骤 将试件置于测量装置的工作面上,切割面与光轴垂直。 当试件内侧为圆形时，应按图1径向测量6点。如是扇形绝缘线芯，则按图2测量6 点。 当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。 当试件外表面凹凸不平时，应按图5测量6点。 当绝缘内外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。当不透明 绝缘内外均有不可除去的屏蔽层时，应使用读数显微镜测量。 无护套扁平软线应按图6测量。两导体之间最短距离的一半作为绝缘线芯的绝缘厚 度。在任何情况下。第一次测量应在绝缘的最薄处进行。 如果绝缘试件包括压印标记凹痕，则该处绝缘厚度不应用来计算平均厚度。但在任何 情况下，压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。 若规定的绝缘厚度为0.5mm时，则读数应测量到小数点后两位（以mm计）；若规定的 绝缘厚度小于0.5mm时。则读数应测量到小数点后三位，第三位为估计数。 3.1.4 测量结果及计算 每个试样的平均厚度为试片各点测量值的算术平均值表示。
干货｜线缆产品的结构与材料大全（收藏）
⼲货｜线缆产品的结构与材料⼤全（收藏）电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。
根据产品的使⽤要求和应⽤场合，有的产品结构极为简单，只有导线⼀个结构件，如架空裸导线、接触⽹导线、铜铝汇流排（母线）等；这些产品的对外电⽓绝缘是依靠安装敷设时⽤绝缘⼦和空间距离（即利⽤空⽓绝缘）来确保的。
⼀、线缆产品的结构组成电线电缆产品绝⼤多数是截⾯（横断⾯）形状完全相同（忽略因制造⽽产⽣的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈⽽使⽤的特征所决定的。
所以研究分析线缆产品的结构组成，只需从其截⾯来观察分析。
电线电缆产品的结构元件，总体上可分为导线、绝缘层、屏蔽和护层这四个主要结构组成部分以及填充元件和承拉元件等。
根据产品的使⽤要求和应⽤场合，有的产品结构极为简单，只有导线⼀个结构件，如架空裸导线、接触⽹导线、铜铝汇流排（母线）等；这些产品的对外电⽓绝缘是依靠安装敷设时⽤绝缘⼦和空间距离（即利⽤空⽓绝缘）来确保的。
1、导线导线是产品进⾏电流或或电磁波信息传输功能的最基本的必不可少的主要构件。
导线是导电线芯的简称，⽤铜、铝等导电性能优良的有⾊⾦属制成。
近三⼗多年来迅速发展起来的光通信⽹络⽤的光缆，则以光导纤维作为导线。
2、绝缘层是包覆在导线外围四周起着电⽓绝缘作⽤的构件。
即能确保传输的电流或电磁波、光波只沿着导线⾏进⽽不流向外⾯，导体上具有的电位（即对周围物体形成的电位差、即电压）能被隔绝，即既要保证导线的正常传输功能，⼜要确保外界物体和⼈⾝的安全。
导线与绝缘层是构成线缆产品（裸电线类除外）必须具备的两个基本构件。
3、护层当电线电缆产品安装运⾏在各种不同的环境中时，必须具有对产品整体特别是对绝缘层起保护作⽤的构件，这就是护层。
因为要求绝缘材料具有优良的各种电绝缘性能，则必须要求材料的纯度极⾼、杂质含量极微；往往⽆法兼顾其对外界的保护能⼒，所以对于外界（即安装、使⽤场合和使⽤中的）各种机械⼒的承受或抵抗⼒、耐⼤⽓环境、耐化学药品或油类、对⽣物侵害的防⽌，以及减少⽕灾的危害等都必须由各种护层结构来承担。
电力电缆结构及作用
电力电缆结构及作用
电力电缆是一种用于传输和分配电能的电缆。
其基本结构由导电线芯、绝缘层和保护层三个部分组成。
以下是各部分的作用：
1. 导电线芯：导电线芯是电力电缆的导电部分，主要负责传送电流。
它的损耗主要由导体截面和材料的电导系数决定。
为了减少电缆线芯的损耗，电缆线芯通常由具有高电导系数的金属材料，如铜或铝组成。
2. 绝缘层：绝缘层是电力电缆的关键部分，其作用是将线芯与大地以及不同相的线芯间在电气上彼此隔离，以保证电能顺利输送。
绝缘层材料需要具备高屈服场强、低的介质损失角正切、高绝缘电阻、优秀的耐树枝放电和局部放电性能、一定的柔软度和机械强度等特点。
3. 保护层：保护层位于绝缘层外部，其主要作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆。
保护层的质量直接关系到电缆的使用寿命。
综上所述，电力电缆的结构及作用主要包括导电线芯负责传送电流，绝缘层保证电能输送的稳定性，以及保护层保护电缆免受外部环境影响和机械损伤。
这些部分共同保证了电力电缆在传输和分配电能过程中的高效和安全。
电缆基本结构
电缆基本结构电缆是一种用于传输电力或信息的导线组合，具有复杂而精确的结构。
电缆的基本结构通常由导体、绝缘层、屏蔽层和护套组成。
本文将详细介绍电缆的基本结构和功能，并探讨其在不同领域的应用。
1. 导体导体是电缆中的主要组成部分，用于传输电流或信号。
导体通常由铜或铝等具有良好导电性能的材料制成。
它们通常采用多股细线的形式，以增加柔韧性和导电性能。
导体的截面积越大，其传输能力越强。
2. 绝缘层绝缘层是电缆中的重要部分，用于阻止电流泄漏或干扰。
它通常由绝缘材料制成，例如聚乙烯、聚氯乙烯或橡胶等。
绝缘层的厚度和材料的选择取决于电缆的使用环境和所需的电气性能。
3. 屏蔽层屏蔽层用于保护导体免受外界电磁干扰。
它可以是金属丝网、铝箔或铜箔等材料制成。
屏蔽层的设计和覆盖方式可以有效地减少电缆中的电磁辐射和干扰。
4. 护套护套是电缆的外部保护层，用于抵御机械刺激、化学腐蚀和环境因素对电缆的损害。
护套通常由聚氯乙烯、聚乙烯或橡胶等材料制成。
不同的护套材料具有不同的机械强度和耐腐蚀性能，可以根据实际需求选择合适的护套材料。
电缆的基本结构和功能使其在各个领域得到广泛应用。
在电力系统中，电缆用于输送电能，连接发电厂、变电站和用户。
在电信系统中，电缆用于传输信号和数据，连接电话、互联网和电视等设备。
在交通运输领域，电缆用于电动车辆和铁路系统的供电和信号传输。
在工业领域，电缆用于机器设备的电气连接和控制。
在建筑领域，电缆用于建筑物的电气安装和照明系统。
电缆作为一种重要的电力和信息传输媒介，其基本结构是由导体、绝缘层、屏蔽层和护套组成。
这种结构使电缆具有良好的电气性能、机械强度和环境适应性。
电缆的广泛应用使得电力和信息的传输更加可靠和高效。
未来，随着技术的不断发展，电缆的结构和性能将会得到进一步的改进和优化，以满足不断增长的需求。
电缆各层的作用
1.高压电缆的半导体层是起什么作用的?在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。
电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。
在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层；同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层；没有金属护套的挤包绝缘电缆，除半导电屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层，这个金属屏蔽层的作用，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。
可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大2.电力电缆的金属护套与金属屏蔽是同一个东西吗？如不是，它们又如何接地？不是，金属屏蔽是在半导体的外面是铜皮材料，保护套是在电缆外是铁制材料。
导体、主绝缘、半导体层、屏蔽层、绝缘填充物、铠甲护套、外层塑料保护层。
接地时铜屏蔽层和铠甲同时引出接地线可靠接地3.高压电缆的半导体用途高压电缆的结构相对普通布电线要复杂，质量要求很严格，价格要昂贵。
一般的电力电缆结构有导体芯线、绝缘层、金属屏蔽层、外护层等基本结构。
高压电缆的结构在金属屏蔽层内外还要增加内半导电层和外半导电层，护套层也由金属护套、绝缘护套、石墨层组成。
电力电缆设计是不承受外力力，要求有托架、支架、管道等支承电缆。
导体芯线做成多股绞线的原因主要有两个。
一是增加导体的柔软性，便于电缆的随意敷设。
导体的金属是铜和铝，当导线直径稍大的时候就比较硬，好象是金属棒很难弯曲，不便于电缆的敷设，还常常因为导线损伤而出现电缆断线故障或者似断非断故障。
电力电缆的结构和种类
导体材料： 铜-T（一般省略）铝-L
绝缘材料：聚氯乙烯-V
目前国内电缆常用线芯标称截面系列为2.5、4、6、10、16、25、 35、50、70、95、120、150、184、240、300、400、500、630、 800直至2500。
四、电力电缆的种类
㈢按导电芯数分类 电力电缆常用芯数有单芯、二芯、三芯、四芯、五芯。 单芯电缆常用来传送单相交流电、直流电及其它一些有特殊要求
在我国，110KV以下的电压被称为配电 电压，完成对电能进行降压处理并按一定 方式分配至电能用户的功能； 110~1000KV之间的电压被称为输电电压， 完成电能的远距离传输功能。
输电电压中，110~220KV之间的电压 为高压；330~750KV等级的输电电压为超 高压； 1000KV交流及直流正负660KV以上等级的
缘层的厚度也越厚，但并不成比例。 因为从电场强度方面考虑，同样电压等级的电缆当导体
截面积大时，绝缘层的厚度可以薄些。对于电压较低的电缆， 为保证电缆弯曲时，绝缘层具有一定的机械强度，绝缘层的 厚度则随导体截面的增大而加厚。
2、绝缘层
（３）绝缘层的材料主要有： ◆ 油浸电缆纸； ◆ 塑料； ◆ 橡胶。
电力内· 外线
项目二 课题一 电力电缆的结构和种类
项目二 课题一
电力电缆的结构和种类
每一个大目标 都是从多个小目标拆解而来 正视它 并消灭它
电力电缆与架空电力线路的敷设方法不
同，一般敷设在地面以下或建筑物的专用夹 层中。由于它不易受雷雨、风、鸟等外界伤 害，所以它的供电可靠性高，如果埋入地下， 对市容影响小并不易危及人身安全。但它有 成本高排除故障困难和电缆接头工艺复杂等 缺点，因此，在选用中，要权衡利弊。
外护层一般由内衬层、铠装层和外被层三部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电线电缆常见结构及各结
构元件作用
Final revision by standardization team on December 10, 2020.
电线电缆常见结构及各结构元件作用
一、电缆电缆定义
在我国，电线电缆是这样定义的：电缆电缆即用以传输电能、信息和实现电磁能转换的线材产品。
也可以定义为是由一根或多根线芯以及它们各有自具有的绝缘层、保护层、屏蔽层、护套层等构件组成的用以传输电能、信息和实现电磁能转换的集合体（裸电线类除外）。
二、电线电缆构成
从电线电缆定义来看，一根电线（或电缆）不仅仅只是一根长长金属构成。
通常是由导体线芯、绝缘层、屏蔽和护层这四部分组成，它们可以称为电线电缆组成结构元件或构件。
特殊要求的电线电线需还要有填充料、抗拉元件等构件。
电线电缆不同组成构件具有着不同的作用，它们相辅相成，不可或缺。
三、电线电缆各组成构件作用
导体构件——电线电缆导体也称导线是导电线芯的简称，是电线电缆的主体构件。
电线电缆主要功能是用来传电流及电磁波信息，而电流及电磁波信息只能通过导体来输送。
导体是产品进行电流或电磁波信息传输功能的最基本的必不可少的主要构件。
光缆则以传输光波的光导纤维作为导体。
常见的电线电缆导体构件材料有：铜、铝、铜包钢、铜包铝、光导纤维等
绝缘构件——是包覆在导线外围四周起着电绝缘作用的构件。
是构成电线电缆产品中必须具备的两个基本构件。
电缆电缆绝缘层即能确保传输的电流或电磁波、光波只沿着导线行进而不流向外面，导体上具有的电位(即对周围物体形成的电位差、即电压)能被隔绝，即既要保证导线的正常传输功能，又要确保外界物体和人身的安全。
绝缘构件主要材料：PVC、PE、XLPE、聚丙烯PP、氟塑料F，橡胶，纸，云母带等。
屏蔽构件——是一种将线缆产品中电磁场与外界的电磁场进行隔离的构件。
很长一断时间，线缆行业习惯把屏蔽层当用护层的一部分。
其实他是可以做为单独一部分。
屏蔽层
除了电磁隔离——保证传递的息不外泄、不对外界仪器仪表线路产生干扰；外界电磁波也不会进入线缆产品中之外；还还置每一线对或多对数电缆的分组之间。
屏蔽构件：裸铜线、铜包钢线、镀锡铜线等
随着我们生活中存在的电磁波干扰源越来越多，促使有屏蔽结构的品种成倍增长；大家对将屏蔽层作为线缆产品中的一个基本构件的认识，已趋于认同。
护层构件——在电线电缆中对产品整体特别是绝缘层起保护用作的构件。
是电线电缆能在各种外部环境条件下长期正常工作的保证性构件。
由于绝缘层主要性能在于具有优良的绝缘性，无法兼顾应付外界复杂多变的环境的性能。
因此这种应对外界复杂多杂环境的性能必须由护层结构来承担。
护层构件主要材料有： PVC、PE、橡胶、铝、钢带
填充构件——填充构件多出现在多芯产品中，将这些绝缘线芯或线对成缆(或分组多次成缆)后，一是外形不圆整，二是绝缘线芯间留有很大空隙，因此必须在成缆时加入填充构件，填充结构是为了使成缆外径相对圆整以利于包带、挤护套。
填充构件主要材料：PP绳。
抗拉构件——：在开发特种细小、柔软型，同时要求多次弯、扭曲使用的产品中，抗拉元件则起着主要的作用。
典型的结构是钢芯铝绞线、光纤光缆电缆等。
抗拉构件主要材料：钢丝。
