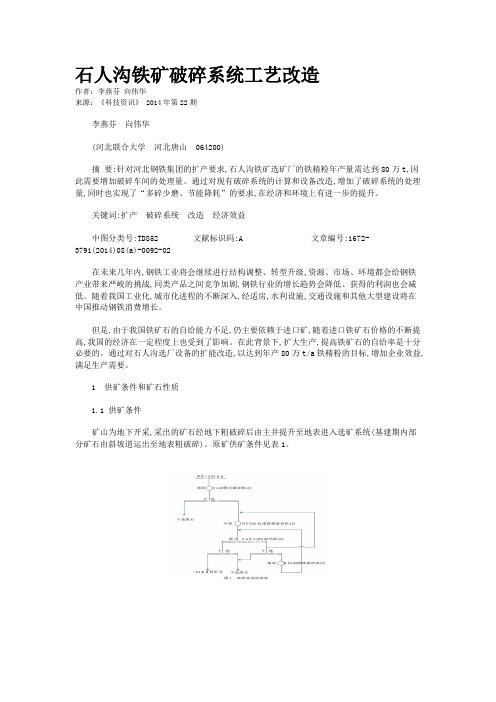

石人沟铁矿破碎系统工艺改造
摘要:针对河北钢铁集团的扩产要求,石人沟铁矿选矿厂的铁精粉年产量需达到80万t,因此需要增加破碎车间的处理量。
通过对现有破碎系统的计算和设备改造,增加了破碎系统的处理量,同时也实现了“多碎少磨、节能降耗”的要求,在经济和环境上有进一步的提升。
关键词:扩产破碎系统改造经济效益
在未来几年内,钢铁工业将会继续进行结构调整、转型升级,资源、市场、环境都会给钢铁产业带来严峻的挑战,同类产品之间竞争加剧,钢铁行业的增长趋势会降低、获得的利润也会减低。
随着我国工业化,城市化进程的不断深入,经适房,水利设施,交通设施和其他大型建设将在中国推动钢铁消费增长。
但是,由于我国铁矿石的自给能力不足,仍主要依赖于进口矿,随着进口铁矿石价格的不断提高,我国的经济在一定程度上也受到了影响。
在此背景下,扩大生产,提高铁矿石的自给率是十分必要的。
通过对石人沟选厂设备的扩能改造,以达到年产80万t/a铁精粉的目标,增加企业效益,满足生产需要。
1 供矿条件和矿石性质
1.1 供矿条件
矿山为地下开采,采出的矿石经地下粗破碎后由主井提升至地表
进入选矿系统(基建期内部分矿石由斜坡道运出至地表粗破碎)。
该岩石属于中硬度矿石,属于中等可碎性矿石。
1.2 矿石性质
石人沟铁矿矿石工业类型为鞍山式贫磁铁矿。
矿物组成简单,金属矿物主要是磁铁矿,赤铁矿和假象赤铁矿等很少;主要脉石矿物为石英,其次是角闪石、辉石、磷灰石、绿帘石和黑云母等。
矿石铁物相分析见表2。
矿石化学多元素分析见表3。
矿石中有害成分含量很低,硫含量一般为0.001%～0.004%,最高达0.34%,主要是黄铁矿;磷含量一般为0.05%～0.1%,最高达0.186%,主要是磷灰石。
金属矿物可选性较好。
2 改造前破碎系统工艺
石人沟铁矿选厂较早的破碎磨矿工艺采用粗破碎—自磨流程,经过技术改造后,选厂现使用的破碎系统为三段一闭路破碎干选流程。
粗碎位于井下,粗碎产品粒度280～0 mm,在地表建设中细碎筛分系统,最终破碎粒度12～0 mm,另设二段干选,在中碎前设大块干选磁选机,干选尾矿产率12%;在入磨前设粉矿干选,干选尾矿产率6%,干选抛尾量共计36万t/a。

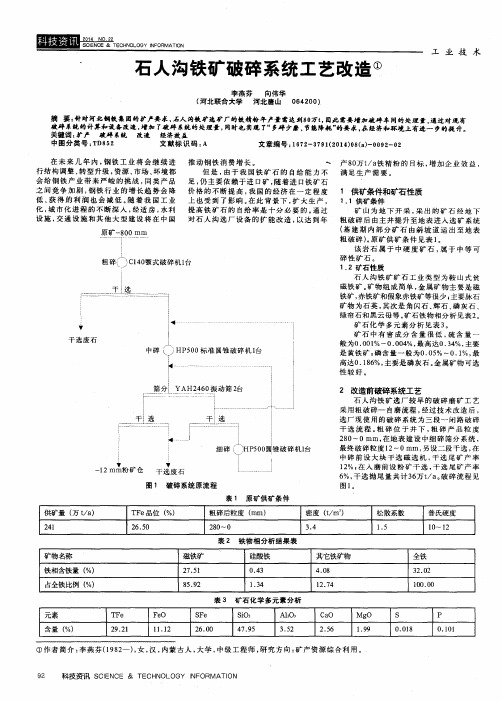

破碎流程见图1。
3 破碎系统改造
按照扩产要求计算,改造后破碎机应满足以下要求,见表4。
(1)粗碎设备。
现选厂选用C140颚式破碎机作为粗碎设备,其处理能量:
大于目的处理量440.18 t/h,且循环负荷为:
因此1台C140颚式破碎机即可满足粗碎年处理矿石241万吨的要求。
因此,不需要对其进行设备改造。
(2)中碎设备。
××不需要对中碎设备进行技术改造。
(3)细碎设备。
改造前现场使用1台PYD-1750弹簧短头圆锥破碎机作为细碎设备,其单台处理能力为：
若增加一台PYD-1750弹簧短头圆锥破碎机,设备循环负荷为:
若增加一台HP500圆锥破碎机,则一台HP500紧边排矿口尺寸为13 mm时,其处理能力为265 t/h,则细碎的总负荷为：
可以看出,若增加1台HP500圆锥破碎机,可以大大降低细碎设备的总负荷。
因此,最终确定增加1台HP500圆锥破碎机与原来的PYD-1750弹簧短头圆锥破碎机组成细碎设备。
(4)筛分设备处理能力。
t/h
现有两台YAH2460圆振筛满足校核流程中矿石处理能力每小时975.76 t的要求。
由于双层振动筛的筛分效率、筛分效果、处理能力均优于单层振动筛,因此考虑用上层筛网筛孔为25×50 mm,下层筛网筛孔为12×25 mm的进口EF2461-2双层振动筛,代替YAH2460圆振筛。
该设备的处理能力为设备台时生产能力为600 t/台·h.,则需要的台数为：台,选用两台F2461-2双层振动筛代替YAH2460圆振筛。
4 结论
目前选厂铁精粉的生产全成本为709.98元/t,铁精粉平均售价为919.73元/t,铁精粉利润是209.75元/t。
改造后将年产80万t铁精粉,销售总收入64316.7189万元/a,可获得总利润14667.8175万元/t,而且此次改造的投资费用小、工期短、不影响生产。
同时,实现了“多碎少磨”,在节能降耗,降低生产成本，提高经济效益等方面,有着重要的意义。
