贴片电阻的识别和标注方法 文档
贴片电阻识别方法
贴片电阻识别方法
贴片电阻是一种常见的电子元器件，用于电路中的电阻效应。
为了正确识别贴片电阻的参数，可以采用以下方法：
1. 颜色编码法：贴片电阻通常会在体积较小的侧面标有不同颜色的条纹。
根据颜色的顺序和数量，可以确定电阻的阻值和精度。
可以参照颜色编码表对条纹进行解读，并确定电阻的数值。
2. 电阻值标识法：有些贴片电阻上直接印刷了阻值的数值，例如"100"表示100欧姆。
使用万用表或电阻表可以直接测量电
阻的数值。
3. 封装尺寸标识法：贴片电阻的封装尺寸一般标有规格代码，例如"0603"、"0805"等。
通过测量电阻的长、宽、厚，可以与
规格代码进行对比，从而确定电阻的封装尺寸。
4. 热敏电阻法：将电阻与指定电流通过，可以测量电阻的温度变化。
根据电阻随温度变化的特性，可以判断电阻的阻值范围。
5. 测量阻值法：使用万用表或电阻计测量电阻的数值。
比较测量结果与理论数值，可以确定电阻的阻值。
以上是识别贴片电阻的常见方法。
根据电阻本身的特性和标识，可以确定电阻的参数。
贴片电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。

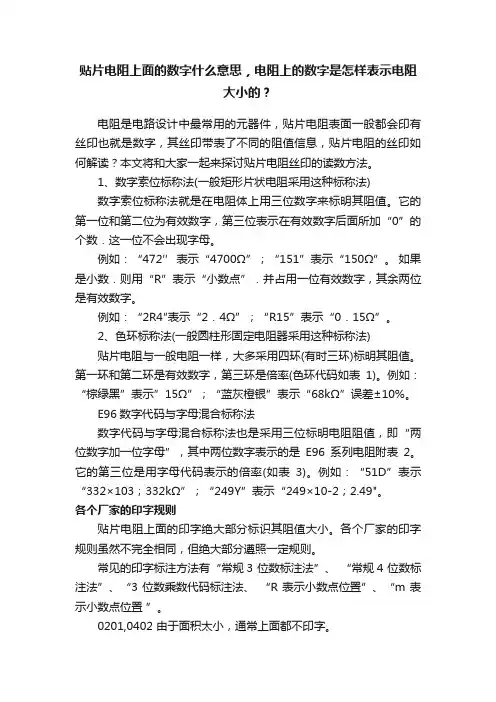

贴片电阻上面的数字什么意思，电阻上的数字是怎样表示电阻大小的？
贴片电阻上面的数字什么意思，电阻上的数字是怎样表示电阻大小的？电阻是电路设计中最常用的元器件，贴片电阻表面一般都会印有丝印也就是数字，其丝印带表了不同的阻值信息，贴片电阻的丝印如何解读？本文将和大家一起来探讨贴片电阻丝印的读数方法。
1、数字索位标称法(一般矩形片状电阻采用这种标称法)数字索位标称法就是在电阻体上用三位数字来标明其阻值。
它的第一位和第二位为有效数字，第三位表示在有效数字后面所加“0”的个数．这一位不会出现字母。
例如：“472′’表示“4700Ω”；“151”表示“150Ω”。
如果是小数．则用“R”表示“小数点”．并占用一位有效数字，其余两位是有效数字。
例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。
2、色环标称法(一般圆柱形固定电阻器采用这种标称法)贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。
第一环和第二环是有效数字，第三环是倍率(色环代码如表1)。
例如：“棕绿黑”表示”15Ω”；“蓝灰橙银”表示“68kΩ”误差±10%。
E96数字代码与字母混合标称法数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻附表2。
它的第三位是用字母代码表示的倍率(如表3)。
例如：“51D”表示“332×103；332kΩ”；“249Y”表示“249×10-2；2.49"。
各个厂家的印字规则贴片电阻上面的印字绝大部分标识其阻值大小。
各个厂家的印字规则虽然不完全相同，但绝大部分遵照一定规则。
常见的印字标注方法有“常规3 位数标注法”、“常规4 位数标注法”、“3 位数乘数代码标注法、“R 表示小数点位置”、“m 表示小数点位置”。
0201,0402 由于面积太小，通常上面都不印字。
0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。
贴片电阻识别方法
贴片电阻识别方法
贴片电阻的识别方法主要包括以下几个方面：
1. 查看标记值：贴片电阻通常会在外部标注有阻值信息，如照片上的“100”代表100Ω的电阻。
可以通过直接查看标记值来确定电阻的阻值。
2. 使用万用表：使用万用表测量电阻的阻值，通过测量可以确定电阻的准确阻值。
3. 使用电阻色环：贴片电阻通常也会使用颜色环标注阻值，根据颜色环的排列组合来确定电阻的阻值。
具体法则为：
- 前两个环表示前两位数字；
- 第三个环表示一个系数值，它是一个功率的幂（10的幂）；
- 最后一个环表示电阻的容差。
4. 使用电阻计：使用专门的电阻计来测量电阻的阻值和容差，并通过仪器上的显示结果来识别电阻。
5. 使用电路板上的标记：对于贴片电阻安装在电路板上的情况，可以通过查看电路板上的标记，如参考电路图、PCB标识等来确定电阻的阻值。
需要注意的是，不同电阻的识别方法略有差异，具体应根据电阻的标记特征、产
品手册或相关资源来进行准确定义。
另外，对于小尺寸的贴片电阻，可使用显微镜来辅助观测和识别。
贴片电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
电阻的识别和标注方法
一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
4位贴片电阻识别方法
4位贴片电阻识别方法
识别4位贴片电阻的方法是通过读取电阻的颜色带信息来确定电阻的阻值和精度。
以下是一种常见的4位贴片电阻识别方法：
1. 首先，观察电阻的颜色带数量。
一般而言，4位贴片电阻有
三到四个颜色带。
2. 根据颜色带的位置和顺序，确定电阻的阻值和精度。
一般而言，颜色带的位置从左到右依次代表第一位、第二位、第三位和第四位数字，以及精度。
每个颜色带代表一个数字或精度的值。
3. 根据常见的电阻颜色带编码表，将每个颜色带对应到对应的数字或精度值上。
这些编码表可在电子元器件手册中找到。
4. 将每个颜色带对应的数字值排列起来，即可得到电阻的阻值。
5. 如果电阻有第四个颜色带，可根据该颜色带对应的精度值确定电阻的精确度。
一般而言，第四个颜色带代表电阻的精确度，例如，金色表示5%的精确度，银色表示10%的精确度。
请注意，不同的国家和厂商可能使用不同的颜色编码标准，所以在识别电阻之前，最好先查阅相关的资料或手册，以确保使用正确的颜色编码标准。
贴片电阻的识别方法
贴片电阻的识别方法
目录
贴片电阻的识别方法 (1)
1. 贴片电阻外观识别 (1)
2.贴片电阻国标规格清单 (3)
3.贴片电阻的阻值识别 (3)
4.贴片电阻的精度等级 (6)
5.贴片电阻内部结构 (7)
1. 贴片电阻外观识别
贴片电阻，通俗上讲就是可以使用贴片机批量贴装的一种电阻。
贴片电阻的识别技术，是设备维修和电子产品开发必备的一向技能。
贴片在电路板上的外观是黑色的，如下图。
2.贴片电阻国标规格清单
3.贴片电阻的阻值识别
1.如上表，最小的英制0402和0201系列由于尺寸太小了无法标记字符，所以没有字符识别方法，只能测量。
2.然后是0603系列由于尺寸太小采用简码标记方法。
相应的识别方法案例如下。
3.小于100Ω的贴片电阻使用R表示小数点
全是数字的最后一个数字代表数量级10n，前面的数字是有效值，例如下图103，代表10x103。
也就是1000Ω
例如下图1003，代表100x103。
也就是10KΩ
4.贴片电阻的精度等级识别
贴片电阻上标记的数字个数代表精度等级，3位数字代表精度等级5%，4位数字代表1%
5.贴片电阻内部结构。
贴片电容及电阻的识别方法
贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。
但由于体积小，故型号或数值不可能完全标出，只能用代码表示。
下面向读者简要介绍几种贴片元件的识别方法。
一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。
标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。
如果阻值小于10Ω，则以“R”表示Ω。
举例见表1。
2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。
其中字母表示电阻值的前两位有效数字。
(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。
举例如表3所示。
关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。
二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。
一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。
贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。
贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。
其中字母表示容量的前两位数字，详见表4。
后面的数字则表示在前面二位数字的后面再加多少个“0”。
单位“pF”。
举例见表5。
2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。
其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。
例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
贴片电阻阻值标注方法
贴片电阻阻值标注方法1．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）（1）常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ（2）小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ2．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）(1) 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ(2) 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ(3) E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1)2位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字母表示有效数值后面应乘以10的多少次方,单位Ω.其标识意义见表一/二.如:02C为102×102=10.2kΩ,27E为187×104=1.87MΩ代码表示数字代码表示数字代码表示数字代码表示数字01 100 26 182 51 332 76 60402 102 27 187 52 340 77 61903 105 28 191 53 348 78 63404 107 29 196 54 357 79 64905 110 30 200 55 365 80 66506 113 31 205 56 374 81 68107 115 32 210 57 383 82 69808 118 33 215 58 392 83 71509 121 34 221 59 402 84 73210 124 35 226 60 412 85 75011 127 36 232 61 422 86 76812 130 37 237 62 432 87 78713 133 38 243 63 442 88 80614 137 39 249 64 453 89 82515 140 40 255 65 464 90 84516 143 41 261 66 475 91 86617 147 42 267 67 487 92 88718 150 43 274 68 499 93 90919 154 44 280 69 511 94 92120 158 45 287 70 523 95 93521 162 46 294 71 536 96 95622 165 47 301 72 549 97 97323 169 48 309 73 562 98 98524 174 49 316 74 576 99 99825 178 50 324 75 590表二代码含义代码含义代码含义代码含义A 100 D 103 G 106 Y 10-2B 101 E 104 H 107 Z 10-3C 102 F 105 X 10-1(2)3位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第3位数字表示在有效数字后面应添加”0”的个数.当电阻小于10Ω时,在代码中用R表示电阻值小数点的位置,这种表示法通常用有阻值误差为5%电阻系列中.比如:330表示33Ω,而不是330Ω;221表示220Ω;683表示68000Ω即68kΩ;105表示1MΩ;6R2表示602Ω.(3)4位数字表示法,这种表示法前3位数字代表电阻值的有效数字,第4位表示在有效数字后面应添加0的个数.当电阻小于10Ω时,代码中仍用R表示电阻值小数点的位置,这种表示方法通用用有阻值误差为1%精密电阻系列中.比如:0100表示10Ω而不是100Ω;1000表示100Ω而不是1000Ω;4992表示49900Ω,即49.9kΩ;1473表示147000Ω即147kΩ;0R56表示0.56Ω.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
—————————————————————————————————— 表二
代码 含义 代码 含义 代码 含义 代码 含义
A 100 D 103 G 106 Y 10-2
B 101 E 104 H 107 Z 10-3
C 102 F 105
X 10-1
—————————————————————————————————— (2)3 位数字表示法:这种表示方法前两位数字代表电阻值的有效数字,第 3 位数字表示在有效 数字后面应添加”0”的个 数.当电阻小于 10Ω 时,在代码中用 R 表示电阻值小数点的位置,这 种表示法通常用有阻值误差为 5%电阻系列中.比如:330 表示 33Ω,而不是 330Ω;221 表示 220Ω;683 表示 68000Ω 即 68kΩ;105 表示 1MΩ;6R2 表示 602Ω. (3)4 位数字表示法,这种表示法前 3 位数字代表电阻值的有效数字,第 4 位表示在有效数字后 面应添加 0 的个数.当电阻 小于 10Ω 时,代码中仍用 R 表示电阻值小数点的位置,这种表示方 法通用用有阻值误差为 1%精密电阻系列中.比如:0100 表示 10Ω 而不是 100Ω;1000 表示 100Ω 而不是 1000Ω;4992 表示 49900Ω,即 49.9kΩ;1473 表示 147000Ω 即 147kΩ;0R56 表 示 0.56Ω.
18A = 150 02C = 10.2k
1、常用的标识方法，一般电一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后 面一位为 10 的倍数，如上面的 332，即为 33 * 10 * 10 = 3300 欧，换一下单位就是 3.3K 了。
厂商也能生产误差 0.5%、0.25%或 0.1%的电阻，但电阻瓷棒要另外进口，因此每种阻值最 低要求是 20,000 只，若是 想规格齐全，一次 order 上百种数值，价格就不低，可以买奔驰 车，而且这辈子还用不完。 色码电阻通常会提供阻值及误差两种规格，但温度系数则不标示，Holco 电阻的温度系数由 50ppm 改成 100ppm，是原厂公布，若原厂不说，消费者就 不会知道。有一种金属氧化膜 MOF 电阻，就是我们常用的射极电阻那种，外观呈灰黑色。金属氧化膜电阻的温度系数很 高，标准品是 300ppm，但这是制造商 公开在说明书上，一般消费者根本不知道。若是有 人心存欺骗，说我定制的金属氧化膜电阻品质极佳，温度系数不到 50ppm，那不知情的消 费者只能傻傻的上 当。(注：温度系数与电压系数不同，电压系数比较低。)
表一
———————————————————————————————————— 代码 表示数字 代码 表示数字 代码 表示数字 代码 表示数字
01 100
26 182
51 332 76 604
02 102
27 187 52 340 77 619
03 105
28 191
53 348 78 634
04 107 05 110 06 113 07 115 08 118 09 121 10 124 11 127 12 130 13 133 14 137 15 140 16 143 17 147 18 150 19 154 20 158 21 162 22 165 23 169 24 174 25 178
2、E96 标识方法
这种标识方法用于精密电阻，一般为 1%精度的，右下角有一个计算公司，可以得到实际的 阻值。
（1）2 位数字后面加一字母表示法:这种方法前面两位数字表示电阻值的有效数值,后面的字 母表示有效数值后面应乘以 10 的多少次方,单位 Ω.其标识意义见表一/二.如:02C 为 102×102=10.2kΩ,27E 为 187×104=1.87MΩ
一．E-24 标注方法 E-24 标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）
怎么看电阻的阻值_贴片电阻的识别和标注方法 1. 常用电阻标注 XXY XX 代表底数，Y 代表指数 例如
470 = 47 103 = 10k 224 = 220k 怎么看电阻的阻值_贴片电阻的识别和标注方法 2: 小于 10 欧姆的电阻的标注 用 R 代表单位为欧姆的电阻小数点，用 m 代表单位为毫欧姆的电阻小数点 例如
54 357 79 649 55 365 80 665 56 374 81 681 57 383 82 698 58 392 83 715 59 402 84 732 60 412 85 750 61 422 86 768 62 432 87 787 63 442 88 806 64 453 89 825 65 464 90 845 66 475 91 866 67 487 92 887 68 499 93 909 69 511 94 921 70 523 95 935 71 536 96 956 72 549 97 973 73 562 98 985 74 576 99 998 75 590
1R0 = 1.0 R20 = 0.20 5R1 = 5.1 R007 = 7.0m 4m7 = 4.7m 二．E-96 标注方法 E-96 标注法有三位有效数字，精度在±1%（-F） 怎么看电阻的阻值_贴片电阻的识别和标注方法 1: 常用电阻标注 XXXY XXX 代表底数，Y 代表指数 例如
4700 = 470 1003 = 100k 2203 = 220k 怎么看电阻的阻值_贴片电阻的识别和标注方法 2: 小于 10 欧姆的电阻的标注 用 R 代表单位为欧姆的电阻小数点，用 m 代表单位为毫欧姆的电阻小数点 例如
1F=103mF=106uF=109nF=1012pF
陶片、积层电容很常见，其容量若非直接标示也常有人看不懂，明明是买 1500pF 陶片小电 容，怎么老板给他的是 152？别怀疑，152 不是 152pF，表示 15 后面有 2 个 0；有时 12pF 会标示成 120，表示 12 后面没有 0。小电容标示是这样： 220pF=n22=221 (表示在 22 后面有一个 0) 2200pF=2n2=222 (表示在 22 后面有两个 0) 0.0047mF=4n7=4700pF=472 6.8pF=6p8 12.5pF=12p5 (1nF=1000pF) 同理，RN-55/60/65 系列军规电阻的四位数字也是如此标示： 2210Ω=2K21=2211 (表示在 221 后面还有一个 0) 22100Ω=22K1=2212 (表示在 221 后面还有两个 0) 221000Ω=221K=2213 (表示在 221 后面还有三个 0) 所以 649K=6493，64K9=6492，6K49=6491，649Ω=649R 或 6490。 军规电组的阻值以四位数字表示，但拿起军规电阻，你会发现在四位数字之后还有一个英文 字，例如 2151F。英文字代表误差，G=2%、F=1%、 D=0.5%、C=0.25%、B=0.1%、A(或 Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。在音响器材中，阻值误差 1% 已够用，电 容器的误差、晶体管配对的误差，往往超过 10%！正确的观念是：阻值愈低，误差也应该 愈低；晶体后级扩大机的射极电阻，因阻值低于 1Ω，故误差 愈低愈佳。 若是四位数字再加两个英文字，那代表何意？例如 2151FC，阻值是 2K15，误差是 1%， 那 C 代表什么？代表温度系数；C=50ppm、D=25ppm、Y=15ppm、T=10ppm、V=5ppm。 国产电阻以色码标示为主，碳膜电阻四色环，金属皮膜电阻五色环，有些还有六色环。±1% 误差的金属皮膜电阻，最后一条色环就代表误差—棕色±1%、红色±2%、金色±5%、银色 ±10%、绿色±0.5%、蓝色±0.25%、紫色±0.1%。 目前习用的小电容，误差多在±10%以内，电阻则以±1%为主。英国 Holco 电阻不是色码电 阻，电阻体黑色，除了以数字直接标示阻值外，也标上 0.5% 之误差。事实上，台湾有很多
续（解）：
300 是 30 欧（这是国际标法） 30R 是 30 欧（这是英国标法）
常看国外绘制的线路图，美国、英国、日本对零件符号的标示都不同。不过对于电阻阻值之 标示却逐渐趋于一致，因为那个「点」常会出问题。所以本文所谈的标示，并非是色码认识， 而是零件数值表上的标示。 例如 3.32K，若是印刷不清，就会让人误认成 33.2k 或 332K。若标示成 33K2，就不会有上 述的困扰。还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号， 51Ω 会标示成 51ohm 或 51R，100mF 会标示成 100mF。 英国有不成文宪法，电子界有不成文的规定，电阻阻值标示方式如下： 0.22Ω=0.22R=R22 (只要是 R 在最前面，即表示阻值小于 1Ω。) 2.2Ω=2R2 22Ω=22R 22.1Ω=22R1 220Ω=220R (只要是出现 R 或 R 在最后面，即表示阻值小于 1K。) 2200Ω=2.2K=2K2 22000Ω=22K 22100Ω=22.1K=22K1 221800Ω=221.8K=221K8 2210000Ω=2.21MΩ=2M21
29 196 30 200 31 205 32 210 33 215 34 221 35 226 36 232 37 237 38 243 39 249 40 255 41 261 42 267 43 274 44 280 45 287 46 294 47 301 48 309 49 316 50 324
1R00 = 1.00 R200 = 0.200 5R10 = 5.10 R007 = 7.00m 4m70 = 4.70m 怎么看电阻的阻值_贴片电阻的识别和标注方法 3: E-96 Multiplier Code 标注法 XXY XX 代表底数的代码，具体数值可从 Multiplier Code 表中查找 Y 代表指数的代码，具体数值也要从 Multiplier Code 表中查找 例如：
