变频器复习资料全新2015.4.8
变频器技术培训资料
汇报人：日期:CATALOGUE目录•变频器基础概念•变频器技术特性与性能•变频器的应用案例•变频器的安装、调试与维护•变频器的发展趋势与前沿技术•总结与展望01变频器基础概念定义变频器是一种电力调节设备，用于改变交流电机的电源频率和电压，从而实现对电机速度的精确控制。
工作原理变频器通过接收控制信号，调整内部电力电子器件的开关状态，从而改变输出电源的频率和电压。
通过调整电源的频率，可以精确控制电机的转速。
同时，变频器还可以提供过载、过流等保护功能，确保电机的安全运行。
变频器定义与工作原理按电压等级分类可分为V/F控制变频器、矢量控制变频器和直接转矩控制变频器等，各具有不同的控制精度和应用范围。
按控制方式分类按用途分类变频器的分类节能降耗提高生产效率延长设备使用寿命易于实现自动化变频器在工业应用中的重要性02变频器技术特性与性能调速范围宽调速精度高调速平稳030201能量回馈部分变频器支持能量回馈功能，将电动机在制动过程中产生的能量回馈到电网，进一步提高节能效果。
节能效果显著通过调节电动机的运行速度，使其与负载需求相匹配，从而降低电动机的能耗。
高效运行变频器可优化电动机的运行状态，降低其运行电流和铜损，提高运行效率。
短路保护当变频器输出端发生短路时，变频器会迅速切断输出，保护电路免受损坏。
同时，还会发出报警信号，提醒操作人员及时处理故障。
过载能力强变频器通常具有一定的过载能力，能够在短时间内承受超过额定电流的负载，保证电动机正常运行。
过流保护当电动机电流超过设定值时，变频器会自动降低输出频率或切断输出，保护电动机免受损坏。
过热保护变频器内部设有温度传感器，当变频器温度过高时，会自动降低输出频率或切断输出，防止设备过热损坏。
变频器的过载能力及保护特性03变频器的应用案例变频器在风机、泵类负载中的应用节能效果显著运行平稳高精度控制动态响应快简化操作流程变频器在机床主轴控制中的应用故障自诊断网络化控制实现同步控制变频器在自动化生产线中的应用04变频器的安装、调试与维护电源要求安装步骤调试前准备调试步骤日常维护故障排除变频器的日常维护和故障排除05变频器的发展趋势与前沿技术03典型案例分析01高压大容量技术概述02技术挑战与解决方案高压大容量变频器技术1 2 3数字化技术网络化技术智能化技术数字化、网络化与智能化技术模块化设计集成化与模块化的结合集成化设计集成化与模块化设计技术06总结与展望变频器基本原理变频器安装与调试变频器参数设置与优化变频器故障诊断与排除培训内容总结变频器技术应用展望01020304高效节能自动化与智能化行业应用拓展高性能与小型化持续学习实践操作拓展相关知识交流与合作未来学习与发展建议WATCHING。
(完整版)变频器复习题及答案
17．当电动机再生电流增加，使得主电路电压达到过电压检出值时，变频器会发出 位数，显 示内容 有：（1）
18．LED数码显示屏可显示
，这样可以方便的进行自动或手动控制，一旦变频器出现
，（2）
报警信号。
（3）。
19．变频器外部紧急停止信号输入后，显示屏上会显示
20．变频器外部遮断信号输入后，显示屏上会显示。
或浪涌吸收器，以免造成开关管过流损坏或变频器不能正常工作。
43．变频器与电动机之间不可连接控制电动机起动停止的开关，以免造成变频 器 跳闸及损坏。
44．变频器输入控制端子分为
端子和
端子
45．变频器运行控制端子中，FWD代表，REV代表，JOG代表，STOP代
表。
46．变频器中频率增益功能的用途是。
47．变频器主电路由整流及滤波电路、和制动单元组成。
61．（ ）电பைடு நூலகம்型逆变电路由于能量只能单方向传送，不能适应再生制动运行，因此应用范围很广，不受限 制。错 交-交变频由于没有中间环节，能量转换效率较高，广泛应用于大功率的三相异步电动机和同步电动机的高 速变频调速。 错
变频器测试题
选择题
20、变频器的节能运行方式只能用于（
C：直接转矩D：CVCF
5．变频器是由计算机控制 ，将工频交流电变为 相交流电的电器设备。
变频器具有多种不同的类型：按变换环节可分为交—交型和___交-直- 交型；按改变变频器输出电压
的方法可分为脉冲幅度调制（PAM）型和_脉冲宽度调制（PWM）___型；按用途可分为专用型变频器和_通用型__型变频器。
1．变频器种类很多，其中按滤波方式可分为电压型和 电流 型；按用途可分为通用型和 专用 型
变频器考试必备复习题
分析题目：二、中间电路有哪几种形式？说明各种形式的功能。
1 交-交变频技术具有什么特点？主要应用是什么？一、交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。
2 交-交变频器的特点一、简述高（中）压变频器的应用及重要意义二、高（中）压变频器的技术要求主要有哪些方面一、变频器有哪些运行功能需要进行设置？如何设置？二、变频器有哪些保护功能需要进行设置？如何设置？1、异步电动机变频调速的理论依据是什么？1、说明恒U／f控制的原理？2、矢量控制的理念是什么？矢量控制经过哪几种变换？1 变频器储存时应注意哪些事项2 变频器的安装场所须满足什么条件？一、变频器的分类方式？答案：1、按变换频率方法分交直交变频器先由整流器将电网中的交流电流整流成直流电，经过滤波，而后由逆变器再将直流逆变成交流供给负载交交变频器只用一个变换环节就可以把恒压恒频的交流电源变换成变压变频电源，因此又称直接变频装置2、按主电路工作方法分电压型变频器当中间直流环节采用大电容滤波时，称为电压型变频器电流型变频器采用高阻抗电感滤波时成为电流型变频器3、按变频器调压方法分PAM变频器逆变器负责调节输出频率，通过改变直流环节的电压或电流来改变输出电压或电流PWM变频器PWM方式是在变频器输出波形的一个周期产生多个脉冲波，其等值电压为正弦波，波形较平滑4、按控制方式分U/F控制变频器采用普通的VVVF控制方式实现SF控制变频器采用转差频率控制方式实现VC控制变频器采用矢量控制方式实现二、变频器的关键性能指标？答案：1、在0.5HZ时输出多大的启动转矩比较优良的变频器在0.5HZ时，22KW以下能输出200%高启动转矩或30KW以上能输出180%的启动转矩。
有此特性时，变频器就能根据负载要求实现短时间平稳地加减速，能快速响应急变负载和及时检测出再生功率。
2、速度调节范围控制精度和转矩控制精度现有的变频器速度控制精度能达到+0.005%，转矩控制精度能达到+3%。
(变频调速应用技术)总复习.doc
《变频器调速技术》总复习一、填空题：1、变频器是将固定频率的交流电变换为频室连续回通的交流电的装置。
2、电力电子开关器件的发展经历的四个阶段为：门极可关断晶闸管GTO、大功率晶体管GTR、功率场效应晶体管P-MOSFET、绝缘栅双极晶体管IGBT。
3、按变频的原理分类：变频器分为交-交变频器和交-直-交变频器。
5、按用途分类：变频器分为通用变频器和专用变频器。
7、晶闸管SCR的导通条件：阳极A对阴极K加正偏电压,同时门极G对阴极K加正向触发脉冲。
8、门极可关断晶闸管GTO是一种具有自关断能力的电流型全控器件。
9、门极可关断晶闸管GTO的关断过程：是通过在GTO晶闸管的口极施加反向的关断脉冲实现。
10、绝缘栅双极型晶体管IGBT是一种复合型电压全控器件。
具有工作频率高、耐压高、承受大电流等优点。
11、（IGBT）器件是目前通用变频器中广泛使用的主流功率器件。
12、目前在中小型变频器中，应用最多的逆变元件是（IGBT）,电压调制方式为正弦波脉冲宽度调制（SPWM）o13、功率智能模块IPM的智能化可以实现控制、保护、接口3大功能。
14、交-直-交变频器的主电路包括3个组成部分：整流电路、中间电路、逆变电路。
15、电压型变频器中间直流环节采用大（电容）滤波，电流型变频器中间直流环节采用高阻抗（电感）滤波。
16、SPWM是正弦波脉冲宽度调制的英文缩写。
17、整流电路按使用的器件不同，可分为不可控整流电路和可控整流电路。
18、在整流电路中，共阴极组的3个二极管是在正半波自然换向点tl、t3、t5进行换相导通；而共阳极组的个二极管是在负半波自然换向点t2、t4、t6进行换相导通。
19、在二相桥式可控整流电路中，当触发延迟角a=60°时，输出电压的平均值为：Ud=2.34U2COsa=257V。
20、若制动电路不能有效的抑制再生能量，可以通过外接制动电阻来解决。
21、交-交变频器是把电网频率的交流电变换成频率可调的交流电，没有中间环节。
变频器考试重点复习题
二、选择题1. 在以下开关器件中哪一个是混合型控制器件。
（A ）A．IGBT B．BJT C．功率MOSFET D．GTO2. GTO进行关断时，在其门极所加的反向门极电流与GTO开通时所加的正向门极电流大小相比，要（A ）。
A大得多B．小得多C．一样大D．可大可小3. 基频以下变频调速属于（B ）调速。
A．恒功率B．恒转矩C．变压D．变转矩4. 电压型变频器的中间直流环节采用（B ）作为储能环节。
A．大电感B．大电容C．大电阻D．二极管5. PWM控制方式的含义是（C ）A．脉冲幅值调制方式B．按电压大小调制方式C．脉冲宽度调制方式D．按电流大小调制方式6. 对于风机类负载，理想情况下，采用变频调速控制方式下将风量调至0.5（pu）时所需电源功率仅为全风量的（C ）%。
A．5 B．10 C．12.5 D．157. 在选择异步电动机容量要考虑当电源电压下降（B ）%的情况下，转矩仍能满足起动或运行中的需要。
A．5 B．10 C．15 D．208. 变频器的所有功能码在（D ）状态下均可设定。
9. 西门子6SE70 系列变频器控制系统类型设置可以通过功能码P100 来设置。
当P100=3表示（A ）。
A．有速度传感器的矢量控制系统B．无速度传感器的矢量控制系统C．有速度传感器的U/f控制系统D．无速度传感器的U/f控制系统10. 应用变频调速节能最显著的负载是（A ）A．风机、泵类负载B．恒转矩负载C．恒功率负载D．以上的负载节能效果差不多。
1. BJT 并联运行时，BJT 关断时的反向基极电流IB2 必须是开关特性中规定值的（ C ）以上，以减小关断时间。
A．10% B．20% C．30% D．40%3. 串极调速属于（B ）的调速方式。
A．改变定子电压B．改变转差率C．改变磁极对数的D．变频调速4. SPWM 变频器逆变开关模拟信号，通常情况下利用三相对称的正弦波参考信号与一个共用的（D ）拨载波信号互相比较来生成。
变频器复习资料(传)

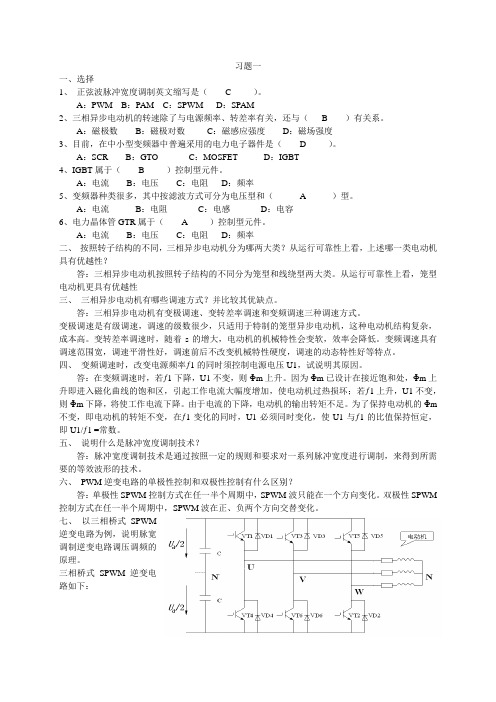

习题一一、选择1、正弦波脉冲宽度调制英文缩写是（ C ）。
A：PWM B：PAM C：SPWM D：SPAM2、三相异步电动机的转速除了与电源频率、转差率有关，还与（ B ）有关系。
A：磁极数B：磁极对数C：磁感应强度D：磁场强度3、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。
A：SCR B：GTO C：MOSFET D：IGBT4、IGBT属于（ B ）控制型元件。
A：电流B：电压C：电阻D：频率5、变频器种类很多，其中按滤波方式可分为电压型和（A）型。
A：电流B：电阻C：电感D：电容6、电力晶体管GTR属于（A）控制型元件。
A：电流B：电压C：电阻D：频率二、按照转子结构的不同，三相异步电动机分为哪两大类？从运行可靠性上看，上述哪一类电动机具有优越性？答：三相异步电动机按照转子结构的不同分为笼型和线绕型两大类。
从运行可靠性上看，笼型电动机更具有优越性三、三相异步电动机有哪些调速方式？并比较其优缺点。
答：三相异步电动机有变极调速、变转差率调速和变频调速三种调速方式。
变极调速是有级调速，调速的级数很少，只适用于特制的笼型异步电动机，这种电动机结构复杂，成本高。
变转差率调速时，随着s的增大，电动机的机械特性会变软，效率会降低。
变频调速具有调速范围宽，调速平滑性好，调速前后不改变机械特性硬度，调速的动态特性好等特点。
四、变频调速时，改变电源频率ƒ1的同时须控制电源电压U1，试说明其原因。
答：在变频调速时，若ƒ1下降，U1不变，则Φm上升。
因为Φm已设计在接近饱和处，Φm上升即进入磁化曲线的饱和区，引起工作电流大幅度增加，使电动机过热损坏；若ƒ1上升，U1不变，则Φm下降，将使工作电流下降。
由于电流的下降，电动机的输出转矩不足。
为了保持电动机的Φm 不变，即电动机的转矩不变，在ƒ1变化的同时，U1必须同时变化，使U1与ƒ1的比值保持恒定，即U1/ƒ1 =常数。
五、说明什么是脉冲宽度调制技术？答：脉冲宽度调制技术是通过按照一定的规则和要求对一系列脉冲宽度进行调制，来得到所需要的等效波形的技术。
变频器技术期末考试复习提纲
一、填空题1、变频器主要由（整流器）、中间直流环节、（逆变器）和（控制回路）组成。
2、变频器的预置流程必须在（编程方式）下进行。
变频器输出侧不允许接（电容器），也不允许接电容式单相电动机。
3、变频器按变频过程分为（交-交）变频器和（交-直-交）变频器。
4、变频器的运行操作键“ REV”中文意思是（反转），“FWD ”中文意思是（正转）。
5、三相异步电动机变频调速的控制方式有（恒磁通）、（恒电流）和（恒功率）三种。
6、变频器产生的谐波干扰第一是（辐射）干扰，它对周围的电子设备产生干扰。
7、由于变频器具有电子热保护功能，一般情况下可不接（热继电器）。
8、恒功率控制方式，相当于直流电动机（弱磁）调速的情况，属于近似（恒功率）调速。
9、变频调速系统中输出电压的调节方式有（脉冲宽度）和（脉冲幅度）调制方式。
10、变频器按供电电源的相数分为（单相）变频器和（三相）变频器。
二、判断题1. 正弦波脉冲宽度调制英文缩写是 SPWM 。
（）2. 三相异步电动机的转速除了与电源频率、转差率有关,磁感应强度有关系。
（）3. 为了提高电动机的转速控制精度，变频器具有转差补偿功能。
（）4. 变频器种类很多，其中按滤波方式可分为电压型和电流型。
（）N2系列台达变频器操作面板上的 SEQ指示灯在 F11=1发光。
（）5. 变频电动机如旋向不对，则可交换 R、S、T 中任意两相接线。
（）6. 变频器容量越大，需要制动时的外接制动电阻阻值小、功率小。
（）7. 为了使变频器制动电阻免遭烧坏，采用的保护方法是热继电器过载保护。
（）8.M8002是初始化脉冲。
当 PLC处于 RUN状态时， M8000一直为 ON。
（）9. 目前, 在中小型变频器中普遍采用的电力电子器件是 IGBT。
（）10.LED显示屏可显示数字量，但不可以显示图像。
（）1. 对2. 错3. 对4. 对5. 错6. 错7. 对8. 对9. 对 10. 对三、选择题1、基频一下的变频调速属于（ B ）调速A恒功率 B 恒转矩 C 变压 D变转矩2、PWM控制方式的含义是（ C ）A 脉冲幅值调制方式B 按电压大小调制方式C脉冲脉宽调制方式 D 按电流大小调制方式3、对异步电动机进行调速控制时，希望电动机的主磁通（ C ）A弱一些 B强一些 C保持额定值不变 D 可强可弱，不影响4、变频器驱动恒转矩负载时，对于u/f控制方式的变频器而言，应有低速下的（D ）提升功能A电流 B功率 C功率 D转矩5、正弦波脉冲宽度调制英文缩写是（ C ）A PWMB PAMC SPWMD SPAM6、变频调速过程中，为了保持磁通恒定，必须保持 ( C ) 。
变频器复习资料全新2015.4.8
变频器复习资料全新2015.4.8复习资料1 ．开关器件IGBT是（电压、混合型控制器件），开关器件功率MOSFET是（单极型控制器件），BJT（GTR）是电流、双极型控制器件，它们的符号是什么？。
目前，在中小型变频器中普遍采用的电力电子器件是哪种？2. IGBT的开关频率可达多少kHz？导通与关断驱动电压分别为多少？3. 电压型、电流型变频器的中间直流环节分别采用什么作为储能环节．变频器按直流电源的性质分为电流型和电压型）变频器。
4. PWM、SPWM控制方式的含义是什么？5、电动机从基本频率向上、以下的变频调速分别属于什么调速？变频器的基）值时输出的频率值。
变频调速过程中，为本频率是指输出电压达到（UN了保持磁通恒定，必须保持（U/F不变）变频器的调压调频过程是通过控制（调制波）进行的6、为了便于通风，使变频器散热，变频器应如何安装？7. 变频器的节能运行方式只能用于什么控制方式？（U/f开环）应用变频调速节能最显著的负载是（风机、泵类负载）8. SPWM 变频器逆变开关模拟信号，通常情况下利用三相对称的正弦波参考信号与一个共用的什么载波信号互相比较来生成。
9.串极调速属什么的调速方式。
10.变频器按开关元件的导通情况可分为1800导通型和1200导通型,它们每一时刻有分别是多少元件同时导通。
11. 选择变频器的容量时，应从三个角度予以表达。
它们是：变频器额定输出电流、可用电动机的功率、额定容量。
其中，哪一个是一个反映半导体变频装置负载能力的关键量。
选择变频器的额定电流的基本原则是：电动机在运行的全过程中，变频器的额定电流应大于电动机可能出现的最大电流。
12. 变频器种类很多，其中按滤波方式或直流电源的性质可分为哪两类？13. 输入侧噪声滤波器是由什么组成的复合电路，它对谐波的虑除作用优于单纯的电抗器。
14. 变频调速系统采用的制动有哪些？（能耗制动）（直流制动）（回馈制动）变频器的外围设备用于吸收电动机再生制动的再生电能（制动电阻R ）。
变频器复习
1.正弦波脉波脉冲宽度调制英文缩写SPWM 。
2.三相异步电动机的转速除了与电源频率转差率有关，还与磁极对数（P）有关系。
3.目前在中小型变频器中普遍采用的电力电子器件是GTO。
4.IGBT属于电压型控制元件。
5.变频器种类多，其中按滤波方式可分为电压型和电流型。
6.电力晶体管GTR属于电压型控制型元件。
7.对电动机从基本频率向上的变频调速属于恒功率调速。
对电动机从基本频率向下的变频调速属于恒转矩调速8. 反接制动不适用于变频调速系统。
9.变频器的调压调频过程且通过控制调制波进行的。
10.为了适应多台电动机的比例运行控制要求，变频器设置了频率增益功能。
11.为了提高电动机的转速控制精度，变频器具有转矩补偿功能。
12.在u/f控制方式下，为了输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有转矩补偿功能。
13.变频器常用的转矩补偿方法有:线性补偿，分段补偿和平方率补偿。
14.平方率补偿多应用在风机和泵类的负载。
15.变频器的节能运行方式只能用于恒压评比控制方式。
16.对于风机类负载宜采用反串S 型的转速上升方式。
17.型号为sk1200035的sk系列通用变频器适配的电机容量为0.35 kw。
18.工业洗衣机甩开时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的多段速控制功能。
19.变频器调速过程中，为了保持磁通恒定，必须保持u与f的比值等于常数。
20.变频器PID功能中，I是指积分运算。
21.设置矢量控制时，为了防止漏电流的影响，变频器与电动机之间的电缆长度应不大于50 米。
6.实践表明，风机或泵类负载恒速运转改为变频调速后，节能可达30%--40% 。
23.风机，泵类负载运行时，叶轮受到的阻力大致与叶轮转速的平方成正比例。
24.变频器输出的高次谐波对电动机产生的影响有电动机发热，电动机噪声增大，振动加剧。
25.若保持电源，电压不变f降低，则电动机和工作电流将增大。
26.控制变频器目的输出频率有以下几种方法: 模拟量输出端子，功能电位器，功能参数码预置，接点输出端子，通信数据线控制。
(完整版)变频复习题及答案讲解
1.什么是变频器?变频器具有多种不同的类型,按变换环节可分为哪两种类型?按用途可分为什么?(变频器是一种把电压和频率固定的交流电变成可调的交流电的一种电力电子装置, 按变换环节可分为交-直型和交-直-交型,按用途可分为通用型和专用型)2.变频器的可编程输出端电路结构主要有两种类型,分别是什么?p52 晶体管输出型继电器输出型3.在自动控制系统中，电动机的转速与被控量的变化趋势相同，称为什么? 正反馈电动机的转速与被控量的变化趋势相反, 称为什么?p97负反馈4.带式输送机,造纸机各属于什么负载?p86、p87恒转矩恒功率5.变频器的加速曲线有几种?线性S型半S型电梯属于哪种? S型风机属于哪种? 半S型p596.变频器可以在本机控制，也可在远程控制。
本机控制是由什么来设定运行参数键盘，远控时，通过什么来对变频调速系统进行外控操作?p43外部控制端子7.已知某型号变频器的预设加速度时间为10s，则电动机从30Hz加速到45Hz所需时间为多少?p81 3S8.变频器主电路由什么组成?p12 整流电路滤波电路逆变电路9.电力MOSFET有三个电极分别为什么?p9栅极G 源极S漏极D10.现要求储气罐内空气压力保持为0.6MPa，传感器的输出信号为4-20mA的电流信号，当传感器量程为5MPa时，目标值为0.6MPa，此时目标值应为量程的多少?0.6/5*100%=12%对应的电流信号为多少mA?4+(20-4)*12%=5.92mA p9111.现要求储气罐内空气压力保持为0.6MPa，传感器的输出信号为4-20mA的电流信号，当传感器量程为1MPa时，目标值为0.6MPa，此时目标值应为量程的多少，对应的电流信号为多少mA?p9112.回避频率指什么?用什么表示?P55回避率是指不允许变频器连续输出的频率用f1表13.220V的电动机配用380V变频器时，应将基本频率预置为多少HZ 87HZ,基本频率用什么表示?fba（f BA P54）14.工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的什么功能?p81 多段速15.由模拟量进行外部频率给定时，变频器的给定信号x与对应的给定频率f x之间的关系曲线f x=f（x），称为什么?p15额定给定线16.某变频器需要回避的频率为18HZ-22HZ，可设置回避中心频率值为多少HZ，(20hz)回避宽度为多少HZ?(4hz)17.某变频器需要回避的频率为16HZ-20HZ，可设置回避中心频率值为多少HZ，(18hz)回避宽度为多少HZ?(4hz)18.多处升、降速控制基本原则是什么?p47所有控制频率上升的按钮开关都并联，所有控制频率下降的按钮的开关也并联19.变频器的输出控制端子有几种类型?p49 跳闸报警、测量信号可编程输出端20.通过什么接口可以实现在变频器与变频器之间或变频器与计算机之间的联网控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习资料1 ．开关器件IGBT是（电压、混合型控制器件），开关器件功率MOSFET是（单极型控制器件），BJT（GTR）是电流、双极型控制器件，它们的符号是什么？。
目前，在中小型变频器中普遍采用的电力电子器件是哪种？2. IGBT的开关频率可达多少kHz？导通与关断驱动电压分别为多少？3. 电压型、电流型变频器的中间直流环节分别采用什么作为储能环节．变频器按直流电源的性质分为电流型和电压型）变频器。
4. PWM、SPWM控制方式的含义是什么？5、电动机从基本频率向上、以下的变频调速分别属于什么调速？变频器的基）值时输出的频率值。
变频调速过程中，为本频率是指输出电压达到（UN了保持磁通恒定，必须保持（U/F不变）变频器的调压调频过程是通过控制（调制波）进行的6、为了便于通风，使变频器散热，变频器应如何安装？7. 变频器的节能运行方式只能用于什么控制方式？（U/f开环）应用变频调速节能最显著的负载是（风机、泵类负载）8. SPWM 变频器逆变开关模拟信号，通常情况下利用三相对称的正弦波参考信号与一个共用的什么载波信号互相比较来生成。
9.串极调速属什么的调速方式。
10.变频器按开关元件的导通情况可分为1800导通型和1200导通型,它们每一时刻有分别是多少元件同时导通。
11. 选择变频器的容量时，应从三个角度予以表达。
它们是：变频器额定输出电流、可用电动机的功率、额定容量。
其中，哪一个是一个反映半导体变频装置负载能力的关键量。
选择变频器的额定电流的基本原则是：电动机在运行的全过程中，变频器的额定电流应大于电动机可能出现的最大电流。
12. 变频器种类很多，其中按滤波方式或直流电源的性质可分为哪两类？13. 输入侧噪声滤波器是由什么组成的复合电路，它对谐波的虑除作用优于单纯的电抗器。
14. 变频调速系统采用的制动有哪些？（能耗制动）（直流制动）（回馈制动）变频器的外围设备用于吸收电动机再生制动的再生电能（制动电阻R ）。
15. 对于变频器调速系统的调试工作，大体应遵循的原则是先空载、继轻载、后重载。
变频器传动系统，常由变频器、异步电动机和生产机械构成一个整体。
16. 高功能型通用变频器，是指具有什么控制功能的 U / f 控制式通用变频器。
（转矩）17. 西门子公司变频器的产品有哪些？MM440 6SE70 G150.矢量控制型变频器简称（VC），运动控制型变频器简称（MC）。
在MicroMaster 4系列变频器中包括MM410…MM440等四种类型，其中（MM430）为风机泵类专用型变频器，（ MM440 ）具有矢量控制功能。
18. 在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有什么功能。
19. MM4系列变频器，哪种类型采用了矢量控制技术？20. 西门子6SE70系列变频器控制系统类型设置可以通过功能码P100来设置。
当P100=3表示（无速度传感器的U/f控制系统）21. MM440变频器操作面板的功能？如MM440变频器频率控制方式由功能码（P1000）设定。
22. MM440变频器要使操作面板有效，应设哪些参数？MM440变频器要使端子控制有效，应设哪些参数。
如MM440变频器频率功能码P0003、P0004 、P0010、P0700 、P1000常见设定值含义23.变频器的调压调频过程是通过控制（调制波）进行的。
24.变频器安装场所周围振动加速度应小于多少？ 1 g25. 交流异步电动机转速的公式？26. 实现交流调速的方法有哪些？如何改三相交流电动机的转向？27. 变频器主要应用途？（电动机调速）（绿色发电）（变频电源）28. 变频调速的基本控制方式有哪些？（恒转矩控制）（恒功率控制）29. 对成组拖动的交流传动装置，若选变频器，则应选什么变频器．对可逆拖动的交流传动装置，若选变频器，则应选什么型变频器。
30. 根据负载的性质可分为什么负载。
举例说明。
如吊车属于什么性质的负载。
机床主轴和轧机、造纸机等负载，是属于什么负载？传送带、搅拌机、挤压机等摩擦类负载属于什么负载。
使用通用型变频器时，选择（4）极笼型异步电动机是合适的。
变频器可用面板BOP和端子控制，输入控制端子分为（数字量）和（模拟量）端子.31. 变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置，要求电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有（转矩控制）功能，若有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有（多段速控制）功能和多种加、减速时间设置功能。
32.SINAMICS系列变频器的参数调试主要包括哪三个方面。
（基本调试）（恢复工厂设置）（数据备份）33. 对可逆拖动的交流传动装置，若选变频器，则应选什么变频器。
变频器的通信模板主要完成变频器与PLC、变频器与计算机及变频器与变频器之间的通信34变频器的机械安装方式有哪些方案（挂墙）（单台柜式）（多台柜式）（并排）如变频器安装要求（垂直安装），且变频器与四周距离应保证两侧距离大约（100mm）,上下距离大于（200mm。
），MASTERDRIVES VC的6SE70系列包括（书本型）和（装机装柜型）装置。
在接线时输入电源必须接到变频器输入端子 (L1、L2、L3) 上，电动机必须接到变频器输出端子( U、V、W ) 上。
变频器的接地必须与动力设备的接地点分开，不能共地。
变频器运行控制端子中，FWD、REV、JOG、STOP的含义是什么？35.变频器控制电路中，模拟量的控制线有：输入侧的什么信号线和什么信号线；输出侧的什么信号线和什么信号线。
（给定）（反馈）（频率）（电流）36. 变频器总的发展趋势是什么？驱动的交流化、功率变换器的高端化、控制的数字化、智能化、网络化。
37. 通用变频器的控制方式哪些？U/f恒定控制、转差频率控制、矢量控制及直接转矩控制。
38.使用输出电抗器的主要目的是什么？39.变频器具有多种不同的类型：按变换环节可分为什么；按输出电压的调制方法可分为什么？（脉幅调制、脉宽调制）按直流电源的性质分为什么？变频器种类很多，其中按滤波方式可分为什么？40.某MM440变频器需要跳转的频率为18HZ~22HZ，可设置跳转频率P1091值为（ 2 0）HZ，跳跃频带宽度P1101值（ 2 ）HZ。
其目的是避开那些（振荡频率）41. MASTERDRIVES VC的6SE70系列包括（书本型）和（装机装柜型）装置。
42、MM440变频器的显示屏可显示多少位，以r打头的表示一个用于显示的什么：（只读参数）以P打头的参数叫功能参数也可以叫（设定参数）他可以读也可以写，以A打头的参数叫（报警参数），以F打头的参数叫（故障参数）。
显示屏一旦出现后两类参数，用(Fn键)确认43、变频器过电流主要原因有哪些？（模块损坏、驱动电路损坏、电流检测电路损坏、设定值不当）。
44.在交—直—交电压型变频器中，给定积分电路的作用是什么？45．在交—直—交电压型变频器中，给定积分电路的作用是什么？46.电压型变频器内部主电路由几部分组成？各部分都具有什么功能？变频器的主电路形式可分为（外接）主电路及（内部）主电路。
47.变频器安装过程中应对高温有哪些措施？48．通用变频器在使用过程中，若常发生变频器过流报警，乃至跳闸，试分析其主要原因？若通用变频器的加/减速时间设置过短，会产生什么后果？49．在交—直—交电压型变频器中，给定积分电路的作用是什么？50．变频器的控制方式主要分为哪四种类型？U/f恒定控制、转差频率控制、矢量控制及直接转矩控制。
51. 变频器的主要功能有哪些？（1）频率给定（2）自动加减速控制（3）低频定子电压补偿（4）跳频（5）顺时停电再启动（6）保护（7）控制方式选择（8）程序控制和PID调节52变频器常用的控制方式有哪些？控制方式有V/f协调控制、转差频率控制、矢量控制、直接转矩控制等；53.变频器为什么要设置上限频率和下限频率？防止由于操作失误使电动机转速超出应有范围，造成事故或损失。
54.变频器选用外围设备的目的？｛1）保证变频器驱动系统的正常工作；2）提供对变频器及电动机的保护；3）减少对其它设备的影响。
｝如使用输出电抗器的主要目的是降低电动机噪声，降低输出谐波的不良影响。
输入交流电抗器用于抑制变频器输入侧的谐波电流，改善功率因素。
又如直流电抗器的主要作用是改善变频器的输入电流的高次谐波干扰，防止电源对变频器的影响，保护变频器及抑制直流电流波动。
55.试简述三相异步电动机变频调速基本原理？56.变频器电压和电流怎样选择？教材上57、举例说明西门子公司推出的SIMOVERT MASTERDRIVES MC 和和MASTERDRIVES VC各适用于哪些控制。
MASTERDRIVES MC 适用于定时、高动态响应的机械设备，如定位、角同步、凸轮盘等。
MASTERDRIVES VC适用于连续工作的要求、连续进给设备。
如拉丝、卷绕及牵引等58.变频调速时，改变电源频率ƒ1的同时须控制电源电压U1，试说明其原因。
59、变频器驱动电动机回馈制动条件有哪些？1）电动机从高速（fH）到低速（fL）减速过程中；2）从电动机在某一个fN 运行，到停车时fN=0；3）位能负载，如起重机吊了重物下降时，出现实际转速n 大于同步转速n0时。
60、通用变频器的基本构成有哪些？并说出各部分的作用。
61、简述变频器中控制字和状态字的作用。
控制字是变频器的控制命令，它通过连接器将变频器的开关量输入端子、PMU、OP1S、串行口与变频器的功能连接起来，从而能通过PMU 和输入端子来控制变频器运行。
状态字是变频器的控制命令，它通过连接器将变频器的开关量输入端子、PMU、OP1S、串行口与变频器的功能连接起来，从而能通过PMU和输入端子显示变频器的运行状态。
62.变频器端子功能教材上63.变频器的常见故障有：（过电流）、（过电压）、（欠电压）、（过热）、（过载）等。
如MM440变频器BOP上显示故障信息F0001表示什么故障状态64.．变频器的PID功能中，其含义是什么？65. 变频调速时，改变电源频率ƒ1的同时须控制电源电压U1，试说明其原因为了保证在改变定子侧频率ƒ1进行调速时，不影响异步电动机的运行性能，保持主磁通Φm不发生改变。
由公式E1=4.44 ƒ1N1KN1Φm可以知道：主磁通Φm是由电动势E1和电源频率ƒ1共同决定的，改变电源频率ƒ1的同时须控制电源电压U1。
66分析MM440变频器、电动机和电源的接线图。
说明各元器件的名称，并简述其功能。
在图标注出来熔断器：短路保护接触器：用于电源的开闭，保护功能起作用时，切断电源。
