H41H-H11X 消声止回阀
止回阀的应用 的 详 细 说 明
止回阀的应用的详细说明关健词: 进口止回阀、止回阀的资料、止回阀的特点、止回阀的应用、止回阀的说明书、止回阀的结构、止回阀的原理。
止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于＊＊＊的场合。
升降式止回阀可直通式和立式两种。
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
旋启式止回阀的阀瓣绕转轴作旋转运动。
其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。
单瓣旋启式止回阀一般适用于中等口径的场合。
大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。
双瓣旋启式止回阀适用于大中口径管路。
对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
蝶式止回阀的结构类似于蝶阀。
其结构简单、流阻较小，水锤压力亦较小。
止回阀的安装应注意以下事顶：1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
止回阀的型号和种类:止回阀→【排渣止回阀PH44】→【对夹式止回阀H71→H72→H74→H76→H78→H79】→【法兰式止回阀H44→H41→H42→H45→HQ44→HQ45→HH46→HH47→HH48→HH49→H48】→【内螺纹止回阀H11→H12→H14】→【旋启式止回阀H44H】→【升降式止回阀H41H】→【立式止回阀H42H→H42N】→【角式止回阀H63Y→H83Y】→【高压止回阀】→【自密封止回阀】→【高温止回阀】→【Y型止回阀H65Y】→【高温高压止回阀】→【对夹超薄型止回阀H74】→【对夹升降式止回阀H71→H72】→【对夹双瓣蝶式止回阀H76→H78→H79】→【消声止回阀HC41X】→【静音止回阀HC42→DRVZ】→【橡胶瓣止回阀HX44X→SFCV】→【蝶式止回阀】→【微阻缓闭止回阀HH44→HH46→HH48→HH49】→【球形止回阀HQ41X →HQ44X→HQ45X】→【天燃气止回阀H41N→H42N】→【液化石油气止回阀H41N→H42N】→【保温止回阀BH44H→BH41H】→【截止止回多功能阀H48H】→【衬胶止回阀H44J→H41J →H40J】→【衬氟止回阀H41F→H44F→H42F→H40F】→【塑料止回阀H41F-6S→H44F-6S→H61F-6S】→【限流止回阀H145】→【过滤止回阀】→【支耳式止回阀】→【铸铁止回阀】→【黄铜止回阀】→【铸钢止回阀】→【锻钢止回阀】→【不锈钢止回阀】→【铬钼钢止回阀】→【铬钼钒钢止回阀】。

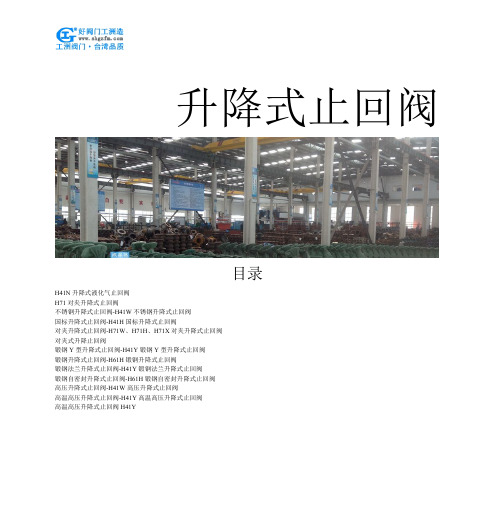

升降式止回阀
升降式止回阀目录H41N升降式液化气止回阀H71对夹升降式止回阀不锈钢升降式止回阀-H41W不锈钢升降式止回阀国标升降式止回阀-H41H国标升降式止回阀对夹升降式止回阀-H71W、H71H、H71X对夹升降式止回阀对夹式升降止回阀锻钢Y型升降式止回阀-H41Y锻钢Y型升降式止回阀锻钢升降式止回阀-H61H锻钢升降式止回阀锻钢法兰升降式止回阀-H41Y锻钢法兰升降式止回阀锻钢自密封升降式止回阀-H61H锻钢自密封升降式止回阀高压升降式止回阀-H41W高压升降式止回阀高温高压升降式止回阀-H41Y高温高压升降式止回阀高温高压升降式止回阀H41YH41N升降式液化气止回阀一、产品[升降式止回阀]的详细资料：产品型号：H41N产品名称：升降式止回阀产品特点：该阀门阀瓣利用流体压差和自身的重量实现升降，适用于大部分的罐内水平管路上，自动阻止介质逆流，保护上游设备。
二、主要设计参数：设计、制造：GB/T12237-89法兰连接：JB/T79-94、GB9113-2000结构长度：GB12221-89公称通径：DN15~DN200mm公称压力：PN1.6、2.5、4.0MP。
三、主要性能参数：公称压力壳体试验密封试验适用介质适宜温度2.53.75 2.75液化气、天然气等-40~+80℃4.0 6.0 4.4四、主要零件材料:阀体、盖板阀瓣密封面WCB碳钢不锈钢和尼龙五、H41N升降式液化气止回阀主要外形尺寸：公称通径DN(mm)H41N-25型主要尺寸（mm）重量L D D1D2b f Z-фd H D3(kg)151309565451624-14100-5 2015010575551624-14105-7 2516011585651624-141151009 32190135100781824-1812012010 40200145110851834-1814013515 502301601251002034-1815015020 652901801451202238-1816017525 803101951601352238-1817520032 1003502301901602438-2320023057 1254002702201882838-25230273-1504803002502183038-25265330-20060036031027834312-25300365-注：不锈钢止回阀尚有生产，H41W-16/25/40P、H41H-16/25/40、DN15~200尺寸同上表。
hc41x消声止回阀 标准
hc41x消声止回阀标准
HC41X消声止回阀是一种用于管路系统中的阀门，其功能是
防止噪音和回流流量。
该阀门符合GB/T17241.6-2008标准，
其技术要求和性能参数如下：
1. 公称通径范围：DN50-DN2000；
2. 工作压力范围：PN10-PN63；
3. 适用介质：水、蒸汽和其他非腐蚀性介质；
4. 主要零件材质：球体和阀座采用不锈钢材料；
5. 阀体材质：球墨铸铁、碳钢或不锈钢；
6. 结构形式：球式阀体，回流流体进入阀体时，通过阻流器降低噪音；
7. 阀门使用温度范围：-29℃至+425℃；
8. 流体密封形式：球体与阀座采用金属对金属密封，密封可靠；
9. 流通特性：快速关断，无水锤冲击；
10. 耐腐蚀性：阀门主要零件采用耐腐蚀材料，提高耐腐蚀性；
11. 操作方式：手动操作和电动操作两种方式；
12. 阀门连接形式：法兰连接。
以上是HC41X消声止回阀按照标准GB/T17241.6-2008的技术要求和性能参数进行设计和制造的概述。
各种阀规格
球阀点击产品图片：看详细介绍球阀是本世纪50年代问世的一种阀门，在半个世纪的时间里，球阀已发展成为一种主要的阀类。
球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较精确的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。
与其它阀类相比，球阀具有如下的一些优点。
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。
3、密封性能好。
球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。
球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
本公司具有多年的球阀生产历史，在球阀的设计、制造和质量控制等方面积累了丰富的经验，球阀产品包括：浮动球阀、固定球阀、对夹式球阀、三通球阀、夹套保温球阀、V型球阀、API美标、JIS日标球阀、锻钢高压球阀、内螺纹球阀、广式螺纹、法兰球阀等系列产品。
公称压力或压力级：PN1.0-32.0MPa、ANSI CLASS 150-900、JIS10-20K公称通径或口径：DN6～900、NPS 1/4 ～36连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃驱动方式：手动、蜗轮蜗杆传动、气动、电动、液动、气液联动、电液联动阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

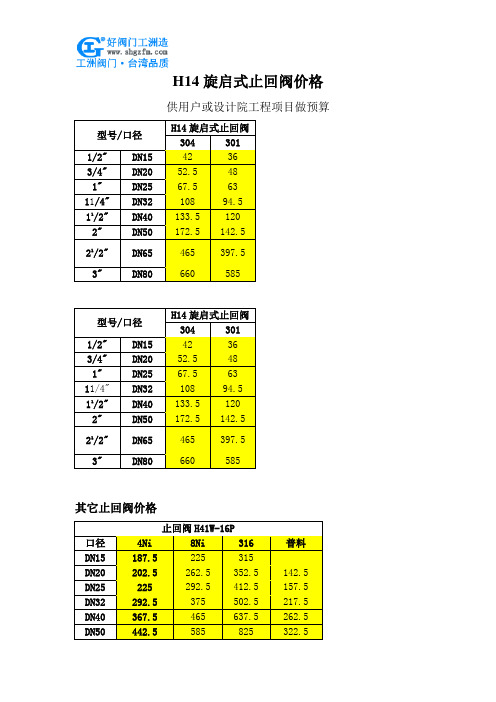

旋启式止回阀价格H14型
H14旋启式止回阀价格供用户或设计院工程项目做预算型号/口径H14旋启式止回阀304 3011/2" DN15 42 36 3/4" DN20 52.5 48 1" DN25 67.5 63 11/4" DN32 108 94.5 11/2" DN40 133.5 120 2" DN50 172.5 142.521/2" DN65 465 397.53" DN80 660 585型号/口径H14旋启式止回阀304 3011/2" DN15 42 363/4" DN20 52.5 481" DN25 67.5 6311/4"DN32 108 94.511/2" DN40 133.5 1202" DN50 172.5 142.521/2" DN65 465 397.53" DN80 660 585其它止回阀价格止回阀H41W-16P口径4Ni 8Ni 316 普料DN15 187.5 225 315DN20 202.5 262.5 352.5 142.5 DN25 225 292.5 412.5 157.5 DN32 292.5 375 502.5 217.5 DN40 367.5 465 637.5 262.5 DN50 442.5 585 825 322.5DN65 622.5 757.5 1125 435DN180 780 975 1432.5 540DN100 960 1207.5 1762.5 705DN125 1597.5 1935 2857.5 1260DN150 **** **** 4035 1642.5DN200 3945 5377.5 6772.5 3105DN250 7425 9600DN300 10800 14400止回阀H42W-16P 止回阀H44W-16P口径4Ni 8Ni 316 普料4Ni 8Ni 316 普料DN15 157.5 307.5 127.5 255 285 367.5 187.5 DN20 187.5 248 337.5 142.5 255 300 367.5 187.5 DN25 195 278 367.5 157.5 270 322.5 420 202.5 DN32 225 323 457.5 202.5 337.5 382.5 525 240 DN40 270 405 540 240 390 465 652.5 277.5 DN50 367.5 473 637.5 277.5 457.5 585 825 345 DN65 495 623 892.5 360 630 757.5 1095 457.5 DN180 607.5 758 1072.5 457.5 787.5 975 1425 555 DN100 757.5 975 1312.5 570 960 1207.5 1845 705 DN125 1312.5 1598 2152.5 975 1507.5 2100 2857.5 1260 DN150 1597.5 2100 2820 1207.5 2355 2775 3997.5 1650 DN200 294 3698 4702.5 2355 3952.5 4702.5 6720 2940 DN250 5850 7425 9600 6450 8100DN300 6750 9150 11775 7800 10650型号H41H H44H H41H H41H H41H H41H H41H H41H H41H 16C 25C 1BC 25C 16C 25C 40C 64C 100C 普通（沙铸）中型（精铸）重型材质(15-200口径均为精铸）15 120 120 120 120 127.5 127.5 127.5 195 195 20 127.5 127.5 127.5 127.5 135 135 135 240 24025 0 135 135 142.5 142.5 142.5 142.5 247.5 247.5 32 202.5 202.5 202.5 202.5 210 217.5 217.5 405 405 40 255 255 255 255 285 285 285 570 570 50 285 285 285 285 315 315 315 645 675 65 375 375 420 420 465 465 465 765 825 80 480 480 502.5 502.5 600 600 600 1125 1200 100 600 645 645 682.5 780 825 825 1425 1500 125 855 930 900 975 1125 1200 1200 2025 2175 150 **** **** 1170 1245 1620 1695 1725 2775 2925 200 1800 1950 1920 2025 2475 2625 2775 4725 4950 250 3150 3375 3525 3720 4200 6975 7500 300 4800 5100 5250 5550 6450 11250 12000 350 7200 7800 7950 8250 8700 14250 18000 400 9450 9900 0 10200450 12000 12750500 19500 20250600型号H44H-16CH44H-25CH44H-40CH44H-16CH44H-25C 普通型（沙铸）中型（精铸）15 157.5 157.5 157.5 157.5 157.5 20 165 165 165 165 165 25 172.5 172.5 172.5 172.5 172.5 32 217.5 217.5 217.5 217.5 217.5 40 247.5 247.5 247.5 247.5 247.5 50 285 285 285 285 285 65 382.5 382.5 390 420 420 80 480 480 495 510 510 100 600 637.5 660 630 675 125 855 900 930 900 975 150 **** **** 1170 1170 1275 200 1650 1725 1875 1725 1875 250 2550 2700 3000300 3600 3900 4650350 5250 6000 6300400 6750 7950 450 9750 10950 500 11250 12750 600 21750 24000型号H44H-16C H44H-25C H44H-40C H44H-64C H44H-100C 重型材质重型材质（15-200口径均为精铸）15 157.5 157.5 157.5 300 300 20 165 165 165 345 345 25 172.5 172.5 172.5 367.5 367.5 32 217.5 217.5 217.5 420 420 40 285 285 285 570 570 50 315 315 315 645 675 65 465 465 465 750 825 80 600 600 600 1125 1200 100 780 825 840 1350 1500 125 1125 1200 1230 2025 2175 150 **** **** 1725 2700 2925 200 2100 2250 2550 4200 4500 250 3225 3450 4125 6525 6900 300 4500 5100 5700 9450 10320 350 6600 7275 8550 13500 15450 400 8250 9150 9900 16500 18750 450 12000 12600 14100 21000 22500 500 14250 15450 16800 27000 30000 600 24750 27000 30750口径H42H-16C H42H-25CH42H-16CH42H-16CH42H-25CH42H-64CH42H-100C普通型（沙铸）重型材质（15-200口径均为精铸）15 127.5 127.5 127.5 127.5 127.5 300 300 20 135 135 135 135 135 315 315 25 150 150 150 150 150 360 360 32 195 195 195 195 195 420 420 40 210 210 240 240 240 435 435 50 232.5 232.5 262.5 262.5 262.5 480 525 65 322.5 322.5 345 345 345 600 630 80 367.5 367.5 390 390 390 750 825 100 450 450 495 525 525 900 975 125 690 750 825 900 930 1350 1425 150 975 1050 1125 1200 1230 1575 1650 200 1350 1425 1920 2070 2175 3075 3150 250 2100 2250 2400 2625 2850 5250 5550 300 3300 3450 3600 3975 4200 7650 8100 350 4800 5100 6150 6450 6750 9600 9900 400 6900 7200 7650 7950 8700 11250 11850 450 8700 9300 10275 14850 16500 500 15000 15750 20250 23250 600 21000 22500 36750 40500型号铸铁止回阀口径H44T/W /X-10DN40 157.5 DN50 210 DN65 240 DN80 337.5 DN100 375 DN125 555 DN150 660 DN200 945 DN250 1470 DN300 2025 DN350 2925 DN400 3750 DN450 5550 DN500 6600 DN600 9750 DN700 14400 DN800 19200尺寸止回阀（H44H/H41H/WCB) 150LB 300LB 600LB2”435 570 870 21/2”585 825 1215 3”780 1125 1575 4”1140 1530 2550 5”1425 1950 4050 6”1650 2850 4950 8”2850 4500 8700 10”4350 7350 15750 129 6150 10050 19200 14“8925 14700 2490016”12450 20400 36900 18”15300 26250 44250 20”19950 34350 57000 24" 28200 50850 81000尺寸止回阀（H44H/H41H/304) 150LB 300LB 600LB2”802.5 1170 1800 21/2”1050 1935 2325 3”1470 2175 3300 4”2370 3450 5700 5”2925 4350 8850 6”3675 7200 11700 8”6750 12000 19500 10”11250 16500 32250 12”20250 30750 43500 14”26250 43500 63000尺寸保温止回阀BH44H150LB 300LB 600LB2”810 945 1245 21/2”1072.5 1312.5 1702.5 3”1380 1725 2175 4”1890 2280 3300 5”2362.5 2887.5 4987.5 6”2775 3975 6075 8”4350 6000 10200 10”5475 8475 16875 12”7500 11400 20550 14”10500 16275 26475 16”14250 22200 38700 18”17325 28275 46275 20”22200 36600 5925024“30900 53550 83700尺寸止回阀（H44H/H41H/316) 150LB 300LB 600LB2”1200 1575 2850 21/2”1800 2505 4050 3”2250 2850 5400 4”3375 4950 9450 5”4275 8250 14850 6”6300 10350 18000 8”11100 16800 33000 10”18000 27750 58500 12”21750 42450 73500 14”39000 64500 99000鸭嘴阀价格表口径单价DN80 273 DN100 336 DN125 409.5 DN150 502.5 DN200 667.5 DN250 840 DN300 1005 DN400 1455 DN450 1758 DN500 1954.5鸭嘴阀价格表口径单价DN600 2517 DN700 3712.5 DN800 4245 DN900 4770DN1000 5857.5 DN1200 7035 DN1400 10425 DN1600 10095 DN1800 11655 DN2000 14850型号/口径H12立式止回阀3041/2" DN15 51 3/4" DN20 63 1" DN25 85.5 11/4" DN32 129 11/2" DN40 198 2" DN50 247.5鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN50 氯丁橡胶399 451.5 1095 DN65 氯丁橡胶441 532.5 1290 DN80 氯丁橡胶588 703.5 1695 DN100 氯丁橡胶771 892.5 2190 DN125 氯丁橡胶1155 1344 3225 DN150 氯丁橡胶1543.5 1785 4350 DN200 氯丁橡胶2317.5262535006150 DN250 氯丁橡胶2992.5 3496.5 8250 DN300 氯丁橡胶3864 4410 10440 DN350 氯丁橡胶5215.5 5887.5 13605 DN400 氯丁橡胶5796 6720 15945 DN450 氯丁橡胶7234.5 8400 23925 DN500 氯丁橡胶9271.5 10710 29250鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN600 氯丁橡胶11592 13320 35100 DN700 氯丁橡胶18354 21210 51000 DN800 氯丁橡胶22155 25704 64350 DN900 氯丁橡胶25974 30240 74490 DN1000 氯丁橡胶29925 34734 88725 DN1200 氯丁橡胶44415 51450 121875 DN1400 氯丁橡胶74880 76020 205335 DN1500 氯丁橡胶123000 0DN1600 氯丁橡胶156000 180000 294840 DN1800 氯丁橡胶217500 252300 368550 DN2000 氯丁橡胶282420 327750 481065 DN2200 氯丁橡胶337500 391500 691770 DN2400 氯丁橡胶472500 533100 731250鸭嘴阀价格表规格材质套接式法兰式双法兰式卡箍式内置式DN40 氯丁橡胶105 135DN50 氯丁橡胶199.5 232.5 840 DN65 氯丁橡胶220.5 270 990 DN80 氯丁橡胶294 352.5 1305 DN100 氯丁橡胶385.5 561 1687.5 DN125 氯丁橡胶577.5 750 2475 DN150 氯丁橡胶772.5 1125 3375 DN200 氯丁橡胶1162.5 1560 4725 DN250 氯丁橡胶1500 1800 6412.5 DN300 氯丁橡胶1950 2250 8032.5 DN350 氯丁橡胶2625 3000 10462.5 DN400 氯丁橡胶2925 3375 12262.5 DN450 氯丁橡胶3675 4200 18405 DN500 氯丁橡胶4635 5400 22500鸭嘴阀规格材质套接式法兰式双法兰式价格表卡箍式内置式DN600 天然橡胶5797.5 6750 27000DN700 天然橡胶9180 10800 39375DN800 天然橡胶11077.5 12900 49500DN900 天然橡胶12987 15150 57300DN1000 天然橡胶15000 17400 68250DN1100 天然橡胶0 22500 0DN1200 天然橡胶22500 25725 93750DN1400 天然橡胶37500 39510 157950DN1500 天然橡胶67500 72000 0DN1600 天然橡胶78000 90000 226800DN1800 天然橡胶108750 126150 283500DN2000 天然橡胶141225 165000 370050DN2200 天然橡胶168750 202500 532125DN2400 天然橡胶236250 270000 562500型号/口径H12立式止回阀304 3011/2" DN15 30 25.5 3/4" DN20 37.5 33 1" DN25 51 42 11/4"DN32 72 61.5 11/2" DN40 102 87 2" DN50 138 112.5型号H71H H71W H71W H71H H71W H71W H71H H71W16 25 40 WCB 304 316 WCB 304 316 WCB 30415 97.5 142.5 157.5 97.5 142.5 157.5 105 150 20 112.5 150 195 112.5 150 195 120 180 25 120 157.5 225 120 157.5 225 135 210 32 127.5 165 262.5 127.5 165 262.5 150 232.5 40 142.5 202.5 307.5 142.5 202.5 307.5 172.5 285 50 165 240 375 165 240 375 217.5 360 65 180 285 472.5 180 285 472.5 277.5 442.5 80 277.5 442.5 705 277.5 442.5 705 360 622.5型号H71W150LB 300LB316 WCB 304 316 WCB 304 31615 247.5 97.5 142.5 157.5 120 165 217.5 20 300 105 150 195 142.5 202.5 262.5 25 360 120 165 225 150 217.5 300 32 405 135 180 262.5 165 255 345 40 480 142.5 210 307.5 202.5 322.5 412.5 50 577.5 165 247.5 375 247.5 405 495 65 735 180 292.5 472.5 315 495 675 80 1042.5 270 450 705 405 712.5 945型号H74H H74W H74W H74H H74W H74W 150LB 300LBWCB 304 316 WCB 304 316DN50 150 270 352.5 195 307.5 427.5 DN65 180 330 450 232.5 390 547.5 DN80 262.5 450 622.5 307.5 502.5 810 DN100 330 645 810 405 780 967.5 DN125 397.5 825 1050 465 975 1245 DN150 502.5 1020 1260 607.5 1372.5 1567.5 DN200 757.5 1470 1815 937.5 1950 2550 DN250 870 1995 2715 1117.5 2917.5 3900 DN300 1087.5 3045 4050 1440 3847.5 5617.5 DN350 1650 3930 6915 2130 6405 8452.5 DN400 2377.5 5745 8115 3390 8137.5 13410 DN450 3435 8775 12427.5 4965 11797.5 19470 DN500 4965 10830 16140 6570 14137.5 24315 DN600 6555 15525 19590 8032.5 22650 28050 DN700 9105 20775 35625 10995 30300 50400 DN800 12285 30150 53355 15675 41640 68520 DN900 17640 40500 62415 24570 53400 86250型号H74H H74W H74W H74H H74W H74W 150LB 300LBWCB 304 316 WCB 304 316DN50 150 270 352.5 195 307.5 427.5 DN65 180 330 450 232.5 390 547.5 DN80 262.5 450 622.5 307.5 502.5 810 DN100 330 645 810 405 780 967.5 DN125 397.5 825 1050 465 975 1245 DN150 502.5 1020 1260 607.5 1372.5 1567.5 DN200 757.5 1470 1815 937.5 1950 2550 DN250 870 1995 2715 1117.5 2917.5 3900 DN300 1087.5 3045 4050 1440 3847.5 5617.5 DN350 1650 3930 6915 2130 6405 8452.5 DN400 2377.5 5745 8115 3390 8137.5 13410 DN450 3435 8775 12427.5 4965 11797.5 19470 DN500 4965 10830 16140 6570 14137.5 24315 DN600 6555 15525 19590 8032.5 22650 28050 DN700 9105 20775 35625 10995 30300 50400 DN800 12285 30150 53355 15675 41640 68520 DN900 17640 40500 62415 24570 53400 86250型号H74H H74W H74W H74H H74W H74W H74H H74W16 25 150LB WCB 304 316 WCB 304 316 WCB 304DNl000 23310 53160 88650 26925 59460 118080 24255 56310型号H74H H74W H74W H74H H74W25 150LBWCB 304 316 WCB 304 DNl000 26925 59460 118080 24255 56310型号PH44H-16CPH44H-25CDN50 900 900 DN65 1125 1125 DN80 1350 1350 DN100 1650 1650 DN125 2175 2325 DN150 **** **** DN200 3525 4125 DN250 5550 6450 DN300 7575 8250 DN350 10800 11700型号H76H H76W H76W H76H H76W H76W H76H H76W H76W16 25 40WCB 304 316 WCB 304 316 WCB 304 316DN50 262.5 427.5 622.5 262.5 427.5 622.5 300 487.5 652.5 DN65 300 532.5 802.5 300 562.5 802.5 367.5 622.5 802.5 DN80 367.5 660 975 367.5 660 975 450 802.5 982.5 DN100 502.5 907.5 1282.5 577.5 1080 1500 622.5 1147.5 1500 DN125 667.5 1215 1762.5 735 1402.5 1852.5 825 1500 1852.5 DN150 840 1455 2557.5 975 1680 2730 1057.5 1852.5 2782.5 DN200 1335 2857.5 4222.5 1455 3172.5 4927.5 1612.5 3255 5257.5 DN250 1612.5 3787.5 5625 1935 4402.5 6502.5 2092.5 4927.5 7387.5 DN300 2085 5250 8617.5 2422.5 5767.5 9667.5 2820 6855 11160 DN350 3210 6502.5 11752.5 3697.5 7710 12660 4185 10200 14242.5 DN400 4500 9667.5 14595 5145 11055 16170 6030 14422.5 20205 DN450 6270 13530 19860 7522.5 14932.5 22500 7800 19335 29430 DN500 8197.5 16695 25095 9000 20205 27765 10770 29535 39540DN600 11010 25470 38475 12667.5 27765 34860 15750 41820 59565 DN700 15585 33000 55350 18000 38655 64650 DN800 23775 523665 81015 28245 59400 89595型号 H76W H76H H76W H76W H76H H76WH 76WH76H H76W H76W 64 150LB 300LB316WCB304316WCB304 316 WCB 304 316DN50 652.5 412.5 615 742.5 292.5 472.5 675 322.5 577.5 757.5DN65 802.5 495 840 945 322.5 577.5 877.5 457.5 727.5960DN80 982.5 577.5 1027.5 1237.5 397.5 727.5 1065 540937.5 1162.5DN100 1500 892.5 1500 1762.5 555 990 1402.5 712.5 1305 1597.5 DN125 1852.5 1132.5 2115 2902.5 735 1327.5 1935 975 1770 2130 DN150 2782.5 1455 3090 4050 922.5 1597.5 2805 1237.5 2130 3285 DN200 5257.5 2227.5 5145 7387.5 1470 3135 4635 1950 3772.5 5992.5 DN250 7387.5 2895 7027.5 11265 1770 4162.5 6180 2475 5700 8685 DN300 11160 4500 10725 17760 2295 5760 9465 3277.5 7920 13132.5 DN350 14242.5 6030 16695 28155 3525 7147.5 12900 4950 11580 15840DN400 20205 8925 26700 48855 4950 10620 16035 6712.5 16035 23175 DN450 29430 12532.5 37785 60615 6892.5 14865 21825 8655 222150 33780 DN500 39540 16860 46800 83445 9000 18345 27570 12000 33780 44400 DN600 59565 30525 83100 130875 12097.5 27990 42285 17655 47295 66600 DN700 17115 36300 60810 25200 66225 90525 DN8026115 57540 88995 39555 8959125430 5 0产品名称口径/压力16C 25C 40C 64C 100C 160IH44H15 150 15020 150 15025 150 150 15032 225 225 22540 285 285 285 555 555 690 50 375 375 375 675 720 1050 65 495 495 495 825 900 1650 80 660 660 690 1020 1155 2250 100 795 840 840 1365 1500 3000 125 1125 1200 1200 2100 2325 4950 150 **** **** 1650 2895 3150 7200 200 2100 2250 2925 4200 5100 11550 250 3225 3450 3780 5925 6900 15450 300 4200 4650 5550 8850 9750350 5250 5700 7050 12495 16200400 7050 7425 11100 16800 19050450 10950 11550 12150 19500 22500500 12750 13500 16200600 22200 22950 27000产品名称口径/压力16C 25C 40C 64C 100CH41H 15 120 120 120 180 180 20 135 135 135 195 195 25 150 150 150 247.5 247.5 32 217.5 217.5 217.5 420 420 40 315 315 315 450 525 50 375 375 375 645 72065 555 525 525 825 900 80 690 675 675 1170 1275 100 825 855 855 1425 1575 125 1200 1245 1245 2100 2250 150 **** **** 1725 2925 3300 200 2520 2550 3150 4350 4950 250 3600 3675 4050 6150 6900 300 5100 5550 5700 9450 10500 350 7200 7800 8250400 9000 9750 10350产品名称口径/压力16C 25C 40C 64C 100CH42H15 127.5 127.5 127.520 142.5 142.5 142.525 150 150 150 255 255 32 187.5 187.5 187.5 360 360 40 247.5 247.5 247.5 495 495 50 285 285 292.5 555 555 65 330 330 337.5 750 780 80 420 420 427.5 975 1020 100 555 570 570 1275 1350 125 765 825 825 1950 2100 150 990 1095 1095 2400 2550 200 1620 1695 1995 3825 4050 250 2220 2700 3150 5550 6000 300 3375 3660 3600350 5550 5850 6450400 7500 7950 8550型号H41W-16P H42W-16P H44W-16P4NI 8NI 316 4NI 8NI 316 4NI 8NI 316 DN15 210 255 360 210 270 360 285 285 420 DN20 232.5 300 390 210 270 375 285 345 420 DN25 255 330 465 225 315 420 307.5 360 480 DN32 330 420 570 270 360 510 382.5 435 585 DN40 420 525 720 322.5 450 600 435 525 750 DN50 510 660 1050 420 525 750 525 660 930 DN65 705 855 1470 562.5 705 1005 712.5 855 1245 DN80 900 1110 1725 675 855 1245 900 1110 1650 DN100 1080 1425 2175 855 1110 1500 1072.5 1410 2070 DN125 1800 2175 3225 1500 1800 2445 1725 2400 3225 DN150 **** **** 4500 1800 2400 3225 2625 3150 4200 DN200 4500 5925 8175 3300 4200 5700 4500 5250 7500口径H41W-16P(RL) H44W-16P(RL) H42W-16P(RL) 304 316L 304 316L 304 316LDN150 3877.5 5820 3712.5 5572.5 2475 3712.5 DN200 5857.5 8790 5775 8662.5 4125 6187.5 DN250 10395 15592.5 9900 14850 7260 10890 DN300 15675 23512.5 13530 20295 10800 16200 DN350 26235 39352.5 21450 32175 18150 27225 DN400 37455 56182.5 26400 39600 23925 35887.5 DN450 56925 85387.5 40095 60142.5DN500 72930 109410 56100 84150DN600 112500 168750 102000 15300口径H41W-16P(RL) H44W-16P(RL) H42W-16P(RL) 304 316L 304 316L 304 316LDN15 300 450 360 540 247.5 375 DN20 345 517.5 405 607.5 285 420 DN25 405 607.5 450 675 315 472.5DN32 510 765 510 765 375 555 DN40 645 967.5 645 967.5 472.5 705 DN50 810 1215 810 1215 562.5 840 DN65 1125 1650 1125 1650 742.5 1117.5 DN80 1425 2175 1425 2175 960 1432.5 DN100 1905 2850 1897.5 2850 1320 1980 DN125 2805 4207.5 2722.5 4087.5 1980 3022.5型号HY41/44W一25PT 304 铜质DN15 360 682.5 DN20 397.5 772.5 DN25 465 900 DN32 577.5 1185 DN40 720 1567.5 DN50 952.5 2175 DN65 1260 3600 DN80 1710 4305 DN100 2662.5 5670 DN125 3960 10207.5 DN200 21330 20250型号H41W-25P（RL）H44W-25P（RL）H42W-25P（RL）304 316L 304 316L 304 316LDN40 1455 2175 1455 2175 907.5 1237.5 DN50 2295 3442.5 2265 3382.5 1387.5 2077.5 DN65 3300 4950 2887.5 4335 2145 3217.5 DN80 4290 6435 4042.5 6067.5 2737.5 4110 DN100 7260 10890 6187.5 9285 4455 6682.5 DN125 11550 17325 10642.5 15967.5 8580 12870 DN150 18150 27225 15727.5 23587.5 13875 18562.5DN200 33000 4950 23100 34650 21450 32175 DN250 48675 73012.5 29700 44550 28050 42075 DN300 72600 108900 51150 76725DN500 92400 138600 80025 120037.5型号H41W-40P(RL) H44W-40P(RL) H42W-40P(RL) CF8 CF3M CF8 CF3M CF8 CF3M 304 316L 304 316L 304 316LDN150 4372.5 6562.5 6300 6300 2805 4207.5 DN200 8002.5 12007.5 11550 11550 4980 7477.5 DN250 12870 19305 19305 19305 9570 14355 DN300 20130 30195 28957.5 28957.5 14025 21037.5 DN350 36300 54450 42075 42075 23925 35887.5 DN400 54450 131175 64912.5 65587.5 31020 46530 DN450 80025 120037.5 96525 96525DN500 101640 152460 143055 143055DN600 136125 204225 185625 185625型号H41W-40P(RL) H44W-40P(RL) H42W-40P(RL) CF8 CF3M CF8 CF3M CF8 CF3M 304 316L 304 316L 304 316LDN15 315 465 375 562.5 262.5 397.5 DN20 360 540 412.5 615 300 442.5 DN25 405 600 465 697.5 330 495 DN32 525 787.5 540 810 390 577.5 DN40 675 1020 690 1035 487.5 727.5 DN50 855 1282.5 870 1305 577.5 870 DN65 1155 1732.5 1155 1732.5 795 1185 DN80 1485 2227.5 1485 2227.5 990 1485 DN100 2310 3465 2310 3465 1485 2227.5 DN125 3465 5197.5 3150 4725 2197.5 3292.5型号H41W/H44W-64P（RL）H41W/H44W-100P（RL）H41W/H44W-64/100P（RL）304 316L 304 316L 304 316LDN25 825 1237.5 825 1237.5 720 1080 DN32 1020 1537.5 1020 1537.5 915 1372.5 DN40 1350 2025 1425 2145 1215 1822.5 DN50 1725 2595 1905 2850 1552.5 2325 DN65 2370 3555 2610 3915 2130 3195 DN80 3000 4500 3300 4950 2700 4050 DN100 4050 6075 4455 6682.5 3645 5475 DN125 6900 10350 7590 11400 6210 9315 DN150 9150 13725 10050 15075 8250 12375 DN200 15900 23850 15075 26250 14310 21465 DN250 25350 38025 26250 42000 22815 34222.5 DN300 47025 70537.5 42000 77700 42330 63495型号H44W/H41W-150LbPRL H44W/H41W-300LbPRLCF8304 CF3304L-321 CF8M316 CM3M316L CF8304 CF3304L-321 CF8M316CM3M316L1”465 562.5 667.5 690 825 990 1200 1252.5 11/4”547.5 660 795 825 990 1185 1432.5 1500 11/2”690 825 1005 1050 1155 1387.5 1672.5 1747.5 2”855 1027.5 1245 1297.5 1237.5 1485 1800 1875 21/2”1237.5 1485 1800 1875 1980 2377.5 2872.5 2985 3”1567.5 1882.5 2280 2370 3052.5 3660 4425 4605 4”2400 2880 3465 3607.5 4057.5 4867.5 5895 6120 5”3052.5 3660 4425 4605 5940 7125 8610 8962.5 6”4455 5347.5 6457.5 6712.5 7425 8925 10770 11197.5 8”7755 9300 11242.5 11700 11880 14250 17227.5 17925 10”13200 15840 19140 19905 19635 23565 28485 29617.5 12”21945 26340 20280 33120 29535 35445 42840 44550 14”27390 32865 39720 41332.5 44880 53850 65107.5 67732.5型号H44W/H41W-600LbPRLCF8304 CF3304L-321 CF8M316 CM3M316L2”2475 2970 3600 3772.5 21/2”3240 3885 4702.5 4935 3”4222.5 5070 6120 6450 4”8100 9712.5 11745 12300 5”12525 15030 18150 19065 6”14100 16890 20445 21465 8”26730 32100 38760 40695 10”48150 57750 69825 73320 12”54900 65850 79605 83587.5 14”72270 86700 104850 110025 16”103425 124095 150000 157500型号口径H41W-16PCF8304H41W-25PCF8304H41W-40PCF8304H41W-16RCF8316H41W-25RCF8M316H41W-40RCF8M316H41W-16RLCF3M316L不锈钢止回阀DN15 247.5 247.5 307.5 345 345 420 360 DN20 292.5 292.5 367.5 405 405 525 420 DN25 367.5 367.5 435 495 495 600 525DN32 465 465 600 645 645 885 675 DN40 585 585 735 817.5 817.5 1050 870DN50 712.5 712.5 975 990 990 1395 1050 DN65 960 960 1282.5 1365 1365 1860 1455 DN80 1237.5 1237.5 1702.5 1747.5 1747.5 2445 1875 DN100 1605 1807.5 2430 2302.5 2565 3525 2460 DN125 2272.5 2595 3105 3240 3720 4485 5010 DN150 **** **** 4957.5 4680 5220 7260 8610 DN200 5550 6150 7912.5 8047.5 8992.5 11602.5 8700 DN250 10350 10725 11415 14550 15000 15922.5 15345型号口径H41W-25RLCF3M316LH41W-40RLCF3M316L不锈DN15 360 450钢止回阀DN20 420 570DN25 525DN32 675DN40 870DN50 1050DN65 1455DN80 1875DN100 2752.5DN125 3990DN150 5580DN200 9607.5DN250 15750型号底阀H42W/X-2.5/6P(R)C H42W150LB/(10-16)P 铸铁铸钢CF8304 CF3M316L CF8304CF3M316LDN40 97.5 232.5 345 517.5 382.5 570 DN50 120 292.5 412.5 622.5 465 697.5 DN65 150 315 495 795 547.5 877.5DN80 195 345 690 1050 765 1155 DN100 262.5 472.5 930 1402.5 1050 1575 DN125 330 660 1200 1815 1320 1980型号口径H44W-16PCF8304H44W-25PCF8304H44W-40PCF8304H44W-16RCF8316H44W-25RCF8M316H44W-25RLCF3M316LH44W-40RLCF3M316L不锈钢止回DN15 255 255 270 375 375 397.5 412.5 DN20 277.5 277.5 285 405 405 427.5 442.5 DN25 300 300 315 435 435 457.5 472.5阀DN32 420 420 420 607.5 607.5 637.5 637.5 DN40 487.5 487.5 487.5 705 705 735 735 DN50 630 630 712.5 922.5 922.5 960 1087.5 DN65 922.5 922.5 922.5 1335 1335 1402.5 1402.5 DN80 1170 1170 1170 1695 1695 1785 1785 DN100 1492.5 1590 1590 2310 2310 2430 2430 DN125 2085 2385 2385 3510 3510 3690 3690 DN150 **** **** 3180 4680 4680 4920 4920 DN200 4470 5190 5655 8340 8340 8040 8775 DN250 8355 9285 9855 14580 14580 14445 15360型号口径H44W-25RLCF3M316LH44W-40RLCF3M316L不锈钢止回阀DN15 397.5 412.5 DN20 427.5 442.5 DN25 457.5 472.5DN32 637.5 637.5 DN40 735 735DN50 960 1087.5 DN65 1402.5 1402.5 DN80 1785 1785 DN100 2430 2430 DN125 3690 3690 DN150 **** **** DN200 8040 8775 DN250 14445 15360型号通径美标Z44W-300Lb20KCF8304 CF8M316 CF3M316L美标不锈钢止回阀1/2”1080 1485 1545 2”1455 1995 2100 2-1/2”1980 2730 28503”2625 3675 37954”3570 5025 52505”4875 6870 7200 6”6750 9525 9975 8”10575 15000 16500 10”15900 28350 31200 12”34500 56250 61800 14”38850 62400 68550 16”61500 98400 108300 18”88050 141000 155100 20”97500 156000 171600型号口径GLH41W-16PCF8304GLH41W-25PCF8304GLH41W-40PCF8304GLH41W-16RCF8M316GLH41W-25RCF8M316GLH41W-40RCF8M316贯流式止回阀DN15 345 345 375 555 555 645 DN20 375 375 465 645 645 810 DN25 420 420 510 675 675 825 DN32 540 540 630 900 900 1035 DN40 645 645 735 1095 1095 1245 DN50 750 750 855 1245 1245 1395 DN65 1110 1140 1185 1770 1785 1890 DN80 1305 1485 1665 2130 2445 2835 DN100 1620 1860 2055 2685 3135 3435 DN125 2550 2955 3360 4185 4890 5550 DN150 **** **** 4410 5880 6750 7365 DN200 6030 6930 7245 9990 11415 12105DN250 11325 13125 18735 21420 DN300 15585 17010 25980 27555 DN350 26145 42120DN400 39540 60465型号口径GLH41W-16RLCF3M316LGLH41W-25RLCF3M316LGLH41W-40RLCF3M316L贯流式止回阀DN15 585 585 705 DN20 705 705 870 DN25 720 720 900 DN32 975 975 1095 DN40 1095 1095 1320 DN50 1350 1350 1500 DN65 1950 1950 2085 DN80 2265 2670 3000 DN100 2895 3390 3660 DN125 4485 5205 5955 DN150 **** **** 7875 DN200 12210 13050 DN250 22995DN300 30555DN350型号通径美标Z44W-150LbCF8304 CF8M316 CF3M316L美标不锈钢止回阀1/2”345 442.5 457.5 3/4”352.5 495 540 1”450 637.5 697.5 1-1/4”675 990 1087.5 1-1/2”735 1057.5 1252.5 2”967.5 1365 1695 2-1/2”1365 1920 2205 3”1710 2400 2775 4”2250 3300 4005 5”3150 4725 5197.5 6”4177.5 6150 6750 8”6450 9300 10200 10”9750 14400 15840 12”18600 27450 30150 14”23250 34200 37650 16”34125 50400 55350 18”44850 61500 67500 20”55200 81750 89850型号型号H41W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 285 255 330 300 345 DN20 315 285 375 330 390 DN25 375 330 435 390 450 DN32 510 450 600 525 615 DN40 660 585 780 690 810 DN50 795 705 945 840 982.5 DN65 1080 960 1290 1140 1350 DN80 1365 1200 1605 1425 1680 DN100 1695 1500 2010 1785 2100 DN125 2925 2565 3480 3075 3645型号通径美，日标H44W-300Lb20KCF8304 CF8M316 CF3M316L美标不锈钢止回阀2”1320 1845 1950 3”2250 3150 3450 4”3390 4875 5250 5”3600 5340 5850 6”6150 8520 9300 8”9675 14025 15300 10”16200 25500 28050 12”25500 36750 40350 14”31500 49500 54000 16”45300 72000 79200型号型号H41W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 4260 3765 4455 DN200 6420 5647.5 7650 6780 8010 DN250 10650 9757.5 12727.5 11242.5 13320DN300 15510 14265 18405 16335 19230 DN350 25245 23355 29655 26505 30915 DN400 37695 34995 43995 39495 45525 DN450 65055 60195 76395 68295 79635 DN500 85695 79380 100440 89910 104655 DN600 113670 105300 133200 119250 138780型号型号H41W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 285 255 330 300 345 DN20 315 285 375 330 390 DN25 375 330 435 390 450 DN32 510 450 600 525 615 DN40 660 585 780 690 810 DN50 795 705 945 840 982.5 DN65 1110 982.5 1320 1170 1380 DN80 1365 1200 1605 1425 1680 DN100 2085 1830 2490 2205 2610 DN125 3195 2805 3825 3375 4005型号型号H42W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN15 315 285 352.5 330 360 DN20 315 285 352.5 330 360 DN25 315 285 360 330 375 DN32 420 375 480 435 495 DN40 465 420 540 495 570 DN50 585 510 675 615 705 DN65 825 735 975 870 1020 DN80 1020 900 1207.5 1080 1260 DN100 1305 1155 1530 1365 1605DN125 1770 1560 2100 1867.5 2190型号型号H41W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 5010 4410 5250 DN200 7650 6705 9165 8085 9600 DN250 11490 10515 13755 12135 14400 DN300 16635 15285 19770 17535 20670 DN350 30000 27675 35415 31545 36975 DN400 48375 44700 56955 50835 59400 DN450 69210 63975 81435 72705 84915 DN500 90450 83700 106200 94950 110700型号型号H42W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN15 315 285 352.5 330 360 DN20 315 285 352.5 330 360 DN25 315 285 360 330 375 DN32 420 375 480 435 495 DN40 465 420 540 495 570 DN50 585 510 675 615 705 DN65 825 735 975 870 1020 DN80 1020 900 1207.5 1080 1260 DN100 1410 1245 1665 1485 1740 DN125 2332.5 2055 2790 2460 2910型号型号H42W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN150 2422.5 2130 2880 2550 3000 DN200 3885 3420 4635 4095 4845 DN250 6105 5370 7305 6450 7650型号型号H42W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢立式止回阀DN150 **** ****.5 3555 3150 3720 DN200 4725 4140 5655 4995 5925 DN250 7230 6330 8055 8055 9090型号型号H44W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 390 375 450 405 465 DN20 420 397.5 480 435 495 DN25 450 420 510 465 525 DN32 585 555 690 615 705 DN40 645 600 750 675 780 DN50 810 750 960 855 1005 DN65 1155 1065 1350 1215 1410 DN80 1470 1365 1725 1545 1785 DN100 1860 1710 2182.5 1950 2280 DN125 2790 2565 3315 2940 3457.5型号型号H44W-16P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 3667.5 3375 4365 3870 4560 DN200 6165 5670 7335 6495 7672.5 DN250 10560 9675 12645 11160 13230 DN300 13020 11962.5 15472.5 13717.5 16170 DN350 19500 17985 23040 20520 24045 DN400 29805 27480 35220 31335 36765 DN450 45450 41880 53760 47820 56137.5 DN500 62460 57600 73800 65700 77040型号型号H44W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN15 390 375 450 405 465 DN20 420 397.5 480 435 495 DN25 450 420 510 465 525 DN32 585 555 690 615 705 DN40 645 600 750 675 780 DN50 810 750 960 855 1005 DN65 1155 1065 1350 1215 1410 DN80 1470 1365 1725 1545 1785 DN100 2250 2070 2655 2370 2775 DN125 3180 2925 3795 3360 3960型号型号H44W-25P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L不锈钢升降式止回阀DN150 **** **** 5040 4455 5280 DN200 6675 6120 7950 7035 8325 DN250 1170 10680 14010 12345 14670 DN300 18427.5 16860 22110 19485 23160 DN350 23670 21780 28080 24930 29340DN400 30990 28560 36660 32610 38280 DN450 52575 48360 62400 55380 65205 DN500 81465 74880 96840 85860 101235型号型号H44W-150Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标止回阀1/2”480 427.5 570 540 660 3/4”532.5 480 660 585 735 1”825 735 960 840 1050 11/4”1095 990 1350 1170 1395 11/2”675 630 780 705 825 2”900 825 1065 945 1110 21/2”1245 1140 1455 1305 1522.5 3”1965 1815 2340 2070 2445 4”2865 2625 3420 3015 3570 5”3855 3525 4605 4065 4830型号型号H44W-150Lb-P(R)RL321P CF8304 CF8M316 CF3304L CF3M316L美标止回阀6”4725 4335 5655 4995 5925 8”7725 7080 9255 8160 9690 10”10560 9720 12510 11115 13065 12”19950 18330 23730 21030 24810 14”26925 24750 32040 28395 33495 16”34845 32070 41340 36705 43200 18”49005 45120 58080 51600 60675 20”56520 52200 66600 59400 69480 24”97185 89625 114825 102225 119865。
止回阀的种类及用处
止回阀的种类及用处同学们，今天咱们来聊聊止回阀。
这小小的东西，可是有着大大的作用呢！咱们得知道啥是止回阀。
止回阀呀，就像是一个忠诚的守卫，只允许流体往一个方向流动，要是流体想往回走，它就会立刻关上大门，不让它们通过。
那止回阀都有哪些种类呢？一种是旋启式止回阀。
想象一下，它就像一扇可以旋转的门。
当流体从一个方向冲过来的时候，这扇“门”就会被冲开，让流体顺利通过。
但是当流体想往回跑的时候，“门”就会在重力或者流体的反向压力作用下，迅速关上，把流体挡回去。
这种止回阀一般用在比较大的管道系统中，比如一些工厂的排水管道或者大型的供水系统。
比如说，在一个工厂里，废水要排出去，如果没有旋启式止回阀，万一外面的水倒灌进来，就可能会损坏工厂的设备。
有了它，就不用担心这个问题啦。
还有升降式止回阀。
它就像一个可以上下移动的塞子。
当流体从下面往上冲的时候，这个塞子会被顶起来，让流体通过。
但是当流体想从上面往下流的时候，塞子就会在重力的作用下落下，堵住通道。
这种止回阀通常用在一些垂直的管道中，比如家里的抽水马桶后面的管道就可能会用到升降式止回阀。
这样可以防止马桶里的水倒流回水管里，造成污染。
再比如说，我们在洗手的时候，如果没有止回阀，万一停水了，水管里的水可能会被倒吸回去，等再来水的时候，就可能会把脏东西也带进来。
有了止回阀，就可以避免这种情况发生。
还有蝶式止回阀。
它的形状就像一只蝴蝶，当流体从一个方向流过的时候，“蝴蝶翅膀”会被冲开，让流体通过。
当流体反向流动时，“蝴蝶翅膀”会迅速合上，挡住流体。
这种止回阀一般用在一些比较大的管道中，而且它的体积比较小，安装起来比较方便。
在一些大型的通风系统中，就可能会用到蝶式止回阀。
这样可以保证空气只往一个方向流动，不会出现倒流的情况。
止回阀的用处可多啦！在供水系统中，止回阀可以防止水倒流，保证供水的稳定。
如果没有止回阀，当停水的时候，水管里的水可能会被倒吸回去，等再来水的时候，就可能会把脏东西也带进来，影响水质。
hc41x消声止回阀 标准
hc41x消声止回阀标准HC41X消声止回阀是一种用于减少阀门开启和关闭过程中的液体或气体压力波动和噪声的装置。
这种止回阀通过内部结构设计和材料选择来实现消声效果。
以下是关于HC41X消声止回阀的一些相关参考内容。
1. HC41X消声止回阀的工作原理HC41X消声止回阀采用了特殊的内部结构设计，包括消声器和减压室。
液体或气体从阀门的进口流入消声器，进而进入减压室，最后流出阀门的出口。
这种内部结构能够有效地减少流体通过阀门时产生的压力波动和噪声。
2. HC41X消声止回阀的特点HC41X消声止回阀具有以下几个特点：- 高效减噪：采用专利的消声器和减压室设计，能够有效降低流体通过阀门时产生的噪声。
- 优质材料：阀体和内部零部件采用高强度的不锈钢材料制造，耐腐蚀性强，使用寿命长。
- 紧密封闭：采用优质的密封材料和设计，能够确保阀门的良好封闭性能，防止泄漏。
- 灵活操作：采用精确设计的开关机构，能够实现快速、平稳的阀门开闭操作。
- 应用广泛：适用于液体和气体管道系统，广泛应用于化工、石油、食品、制药等行业。
3. HC41X消声止回阀的安装和维护安装和维护HC41X消声止回阀需要注意以下几个方面：- 安装位置：阀门应安装在垂直管道上，并且确保进口方向与箭头指示的流体方向一致。
- 操作注意：正常使用时，应保持阀门处于全开或全闭状态，避免半开半闭状态。
- 维护周期：定期检查阀门和密封件的磨损情况，如有磨损应及时更换，以确保阀门的正常运行。
- 清洁保养：定期清洗阀门内部和周围的管道，保持阀门的清洁，减少污染物对阀门的影响。
4. HC41X消声止回阀的应用案例HC41X消声止回阀在实际应用中有广泛的使用场景，以下是一些应用案例：- 化工工业：用于化工工业中的流体管道系统，减少压力波动和噪音，保证生产设备的稳定运行。
- 石油行业：用于石油管道系统中，减少油品流动产生的压力波动和噪声，保证管道的安全运行。
- 制药行业：用于制药生产中的管道系统，避免管道中的液体或气体对药品的污染和影响。
止回阀的种类、工作原理及作用等基础知识
止回阀的种类、工作原理及作用等基础知识止回阀是能让流体沿固定方向流动并且自动防止其反方向流动（倒流）的一种阀门，又称止逆阀。
它是一种自动关闭阀门，在阀体内有一个阀瓣或摇板。
当介质顺流时流体将阀瓣自动顶开；当流体倒流时，流体（或弹簧力）自动将阀瓣关闭。
升降式止回阀瓣是垂直于阀体通道升降运动的，一般用于水平或垂直管道上；旋启式止回阀的阀瓣常称为摇板，摇板一侧与轴连接，摇板可绕轴旋转，旋启式止回阀一般安装在水平管道上，对于小口径的也可以安装于垂直的管道上，但要注意流量不宜太大。
止回阀一般适用于清洁介质的管路中，对含有固体颗粒和粘度较大的介质管路中不宜采用。
升降式的止回阀封闭性能比旋启式的好，但旋启式的止回阀流体阻力比升降式的小。
一般情况下旋启式止回阀适用于大口径的管路中。
按止回阀结构的不同，分为升降式止回阀、旋启式止回阀、轴流式止回阀、蝶式止回阀及其它特殊止回阀。
1、旋启式止回阀旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。
旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、升降式止回阀升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，在高压小口径止回阀上阀瓣可采用圆球。
升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。
其结构与截止阀相似，阀体和阀瓣与截止阀相同。
阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向筒可在阀盖导向筒内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自重降落在阀座上，起阻止介质逆流作用。
3、轴流式止回阀随着国内大型炼油及乙烯等石化项目的新建和扩建，石油天然气长输管道系统和大型乙烯装置中压缩机和大型泵等工况较苛刻的管道系统，要求选用快速关闭、较低压损及噪音的止回阀。
上海电立阀门厂电站阀门系列
上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。
由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。
主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。
电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。
高温闸阀。
高压高温闸阀。
电动闸阀Z941H。
气动闸阀Z641H。
保温闸阀BZ41H。
高温高压闸阀Z41Y/Z61Y。
两项流闸阀LXLZ971/3H。
高温灰渣闸阀。
带吹扫孔闸阀。
衬氟闸阀Z41F。
正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。
平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。
止回阀
00Cr19Ni10
0Cr17Ni12Mo2
0Cr17Ni12Mo2
00Cr17Ni14Mo2
适用
工况
适用介质
水、
蒸汽、
油品等
硝酸等腐蚀性介质
强氧化性
介质
醋酸等腐蚀性介质
尿素等
腐蚀性介质
适用温度(℃)
-29～425
-196～540
-196～425
-196～540
-196～455
主要外形尺寸：
4-φ14
50
125
140
110
90
4-φ14
65
150
160
130
110
4-φ14
80
175
185
150
128
4-φ18
100
190
205
170
148
4-φ18
125
240
235
200
178
8-φ18
150
280
260
225
202
8-φ18
200
360
315
280
258
8-φ18
多功能水泵控制阀
>>>返回
对夹升降式止回阀
>>>返回
◆主要技术参数：
型号
公称压力PN(MPa)
试验压力PS(MPa)
工作温度(℃)
适用介质
壳体
密封
H71W-16P
1.6
2.4
1.76
≤200
水、蒸体、油品等
H71H-25Q
2.5
3.75
2.75
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
H41H-H11X W-16T消声止回阀
一、结构特点
本公司生产的H41H/X-W，HC41H/X-W，H11H/X-W-16T型消声止回阀。
适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平安装或垂直安装。
阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声，它具体体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
二、主要特点和工作原理
该阀的结构特点所图所示。
该阀的主要特点是在阀体上安装了一个导流体。
当液体从进口进入后，顶开阀瓣流向出口。
当液体停止进入时，出口管道内的液体必然急速回流，由于导流的液体不直接作用在阀瓣右侧的大端面上，避免了对阀瓣的冲击的水锤的产生。
与此同时，阀瓣在弹簧和阀瓣右端导流体内介质的作用向左移动。
在阀瓣左移一段距离而还没有完全关闭进口时，回流的液体已开始稳定，这时阀瓣右侧的大端面在稳定的回流液体的作用下，使阀瓣最后完全关闭了出口，不但防止了液体的倒流，而且防止了水锤，达到了消声的效果，消除了噪声，延长了阀门的使用寿命。
六、安装
1、最佳的安装方式为垂直安装，水平安装也能达到使用功能。
2、安装前要彻底清除管道内的垃圾、杂物，以防止使用时垃圾卡住阀座与阀瓣，导致不止回，
或损坏阀瓣与阀座，阀前请安装过滤器。
3、安装时要注意阀体外水流标示箭头，要遵循方向安装。
4、阀门长期不用时或水不流动时，请注意防冻，并把阀体内的水放净。
