偏心单螺杆泵应用范围及价格
单螺杆泵的优点及单螺杆泵的缺点
单螺杆泵的优点及单螺杆泵的缺点一、单螺杆泵的优点单螺杆泵是一种常见的离心泵类型，其最显著的优点是其水力性能高，流量平稳，其它优点如下：1. 粘稠液体泵送稳定性优越单螺杆泵可以很好地泵送各式各样的介质，如胶体，精细的粉末，可溶性的剂液，乳液，糖浆，助剂和多种化工介质。
这是由于，单螺杆泵的设计原理和流体力学特性使得它能很好地应对各种类型的液体输送，而不会显现堵塞、卡住或者旋泵，从而确保粘稠液体泵送稳定性优越。
2. 运行成本较低单螺杆泵的设计结构简单，运行成本低，且易于运用和维护。
这是由于，单螺杆泵没有繁琐的结构和运动部件，没有滑轮或轴承，不过比精密设备具更高的抗腐蚀性和耐磨性。
3. 适用于各类输送要求单螺杆泵不只是适用于化学工艺，更可以广泛用于城市排污处理，印刷，装卸，饮料，啤酒和制药等方面。
单螺杆泵可以通过更改它的运行参数，如电机电压、电流、泵的压力和流量等来充分各类输送要求。
4. 高扬程与传统离心泵具有不同的是，单螺杆泵具有高扬程的优点。
这是由于，单螺杆泵可以通过单个旋转的运动将液体推送出去，而不必依靠高速旋转物体的惯性力来产生压力。
二、单螺杆泵的缺点除了优点之外，单螺杆泵也有其缺点，紧要表现在以下几个方面：1. 泵体和叶轮易磨损由于单螺杆泵的设计原理和流体力学特性，泵体和叶轮的磨损会比较严重，且易受多种因素影响而损坏。
例如，角度变化、不均匀加载、磨损、不恰当的安装和使用以及介质腐蚀等原因。
2. 使用过程中客户需求多变由于单螺杆泵的应用领域特别广泛，不同客户的需求也是各有差异，因此在使用过程中常常面临来自客户的需求不同、难推想甚至是蓦地更改的情况，从而给技术设计和工程建设带来挑战。
3. 适用介质有限制尽管单螺杆泵可以应用于多类介质的输送，但其实际应用范围的确会受到介质本身的性质和特性的限制，如黏度、粘度、浓度、腐蚀性等。
4. 相对于其它泵类比较昂贵由于单螺杆泵的型号结构和制造成本比较高，因此相对于其它泵类而言，它的价格比较昂贵，假如需要大规模扩展，应当合理规划费用预算。
G型螺杆泵样本
注；1、设计时以20℃的清水为介质其粘度υ=1mm2/S； 2、对于不同粘度及磨损特性的介质应选择不同的运转速度（见选泵指南）上表所列转速为参考转速； 3、输出流量的变化规律同转速及压差有关。
4
外形安装图
SCGG 型泵外形安装图及其尺寸表
ShangChuan, Shanchuan Pump Industry,water flowing ceasingly
和各种浓度的纸浆，短纤维浆料等的输送。
1
结构图
SCGG 型泵结构图、材料表及工作原理与结构说明
ShangChuan, Shanchuan Pump Industry,water flowing ceasingly
1
2
3
4
5
6
7
8
9
10
11
12
17
16
15
14
13
1 出 料腔
10 轴 承座
2 拉杆
11 轴 承盖
SCGG70-1 15kW
SCGG85-1 18.5kW
0.2
0
0
2.5
8
12
20
30
45
65
Q ( m 3/ h)
注：当转速改变时，流量Q随之而改变，但压力P保持不变（即曲线向右平移）。
3
SCGG 型泵性能参数表
ShangChuan, Shanchuan Pump Industry,water flowing ceasingly
联轴 器 HT2 00
填 料座
HT200 1Cr18 Ni9Ti
联 节轴
1 Cr18 Ni9Ti
螺杆套
无缝 钢管
填料

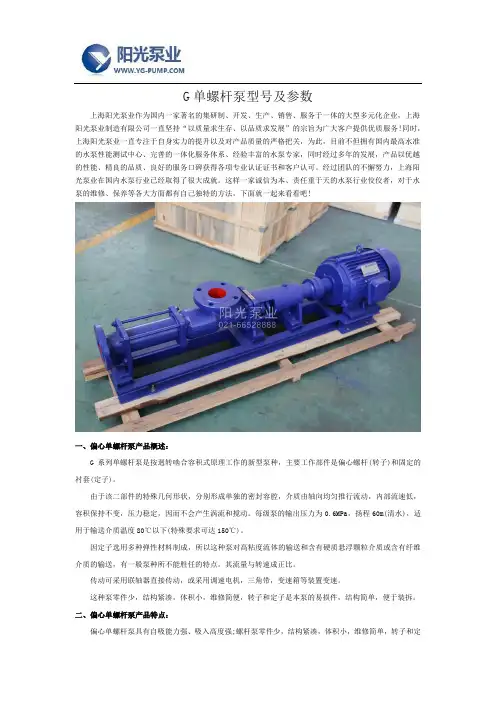

G单螺杆泵型号及参数
G单螺杆泵型号及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。
经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、偏心单螺杆泵产品概述：G系列单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、偏心单螺杆泵产品特点：偏心单螺杆泵具有自吸能力强、吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。
是按迥转啮合容积式原理工作的新型泵种。
偏心单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。
单螺杆泵与其他螺杆泵的区别
单螺杆泵与其他螺杆泵的区别单螺杆泵顾名思义即在泵内只有一根螺杆。
沿用我国螺杆泵行业的习惯命名，单螺杆泵的螺杆称为转子，螺杆衬套称为定子。
单螺杆泵是一种内啮合偏心回转容积式泵，主要工作零件由具有双头螺旋空腔的定子和与其啮合的转子组成；当转子在定子型腔内绕定子的轴线做行星回转时，转子和定子之间形成的密封腔就沿转子轴向位移，将液体均匀、连续、恒定的由吸入口输送到排出口。
目前世界各国生产的单螺杆泵，其转子和定子构成的啮合副，绝大多数的产品还是单头螺旋的转子和双头内螺旋的定子相啮合。
近十多年来国外有些厂商开发双头螺旋的转子和三头内啮合螺旋的定子相啮合的单螺杆泵进展很快,个别的厂商已发展到大批量生产和销售。
我国也有少数制造厂进行研制，目前尚处在开发阶段。
双螺杆泵是用同步齿轮传动,连接着两套螺旋,螺旋之间不接触，无机械摩擦，使用寿命长。
单螺杆泵是橡胶套定子和转子啮合，使用输送介质润滑，摩擦导致橡胶套容易损坏，一般寿命在一年左右，输送纯净润滑性介质比较适合，若有杂质会大大降减低使用寿命。
但是其缺点也是非常明显：加工精度要求更高，增加了加工的难度，特别是加工精度不够就会影响转子和定子的配合均匀度，使上述的优点不再存在;而且加工工时多和生产成本较高，这就是目前生产较少的原因。
一、单螺杆泵实用场景：低压、低粘度液体输送：单螺杆泵在输送低粘度液体时表现出色，如燃料油、润滑油、酒精等。
温度和粘度变化小：由于其简单的结构，单螺杆泵对液体的温度、浓度和粘度变化的适应能力较强。
逆转输送：单螺杆泵具有可逆转的特点，可以用于输送不同方向的介质。
二、双螺杆泵实用场景：高压、高粘度液体输送：双螺杆泵具有较高的输送压力能力，适用于高压和高粘度液体的输送需求。
高流量和稳定性要求：双螺杆泵能够提供较大的流量，并具有较稳定的输送性能，使其在需要大量液体输送的场景中表现出色。
自吸能力要求：双螺杆泵具有良好的自吸能力，可以处理一定程度的气体混入。
螺杆泵的工作原理及应用范围
作为节能和节材产品，螺杆泵在工业生产上的应用范围正在不断扩大，需求量也呈现出年年增长的趋势。
螺杆泵的“家族”虽然称不上庞大，但是按照螺杆的标准，它也可以分为例如单螺杆泵、双螺杆泵、三螺杆泵等不同的类型。
不过他们的类型虽然有所不同，但是它们的基本工作原理和使用的范围是差不多的。
一、工作原理螺杆泵是利用螺杆的回转来吸排液体的，中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
各螺杆相互啮合，螺杆与衬筒内壁紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，这就是螺杆泵的工作原理。
二、应用范围螺杆泵由于结构独特，有自吸能力、效率高、体积小、工作可靠，且可输送粘度范围宽广的各种介质，所以被广泛应用于石油化工、航运、电力、机械液压系统、食品、造纸、污水处理等工业领域。
①适用于输送黏稠液体，比如润滑油，燃油等，以及高分子聚合物。
②输送高粘度介质：根据泵的大小不同可以输送粘度从37000-200000厘泊的介质。
③输送含有颗粒或纤维的介质：颗粒直径可以这30mm（不超过转子偏心距）。
纤维长可以350mm（相当0.4位转子的螺距）。
其含量一般可达介质窖的40%，若介质中的固体物为细微之粉沫状时，含量可达60%或更高也能输送。
德帕姆(杭州)泵业科技有限公司成立于2003年，地处国家级经济技术开发区，注册资金5400万元,占地面积：3.5万平方米，是一家集研发、生产、销售于一体的高新技术企业，主要产品有计量泵、高压往复泵、高压过程隔膜泵、气动隔膜泵、石油化工泵、成套化学加药装置、水处理设备、水汽取样装置、超临界流体设备等。
更多详情请拨打联系电话或登录德帕姆(杭州)泵业科技有限公司官网咨询。
单螺杆泵双螺杆泵特征与差别
单螺杆泵双螺杆泵特征与差别单螺杆泵和双螺杆泵都属于螺杆泵的一种，它们在工作原理、结构特点、应用范围等方面有很多共同之处，但也存在一些差异。
下面将分别介绍单螺杆泵和双螺杆泵的特征和差别。
单螺杆泵特征：1.单螺杆泵的工作原理是通过单根螺杆在泵腔中的旋转来输送介质。
2.单螺杆泵的结构相对简单，只有一个主螺杆和一个固定的泵腔，螺杆在泵腔中旋转，形成一个连续的密封线，从而将介质从进口处输送到出口处。
3.单螺杆泵适用于输送各类流体介质，包括低粘度液体、高粘度液体、含固体颗粒的液体等。
4.单螺杆泵输送介质的流量和压力受到泵的转速、螺杆直径、螺距、泵腔结构等因素的影响。
5.单螺杆泵具有自吸能力，可以再次启动，但其吸程和扬程有一定限制。
6.单螺杆泵由于其结构简单，维修方便，故障率较低。
双螺杆泵特征：1.双螺杆泵的工作原理是通过两根相互啮合的螺杆在泵腔中的旋转来输送介质，通常一个螺杆作为主轴，一个螺杆作为从轴，两个螺杆同时旋转。
2.双螺杆泵的结构比单螺杆泵复杂，有两个螺杆和一个泵腔，两个螺杆的旋转形成两个连续的密封线，在泵腔内形成一个密闭腔体，从而将介质从进口处输送到出口处。
3.双螺杆泵适用于输送高粘度液体和含有较多固体颗粒的液体，尤其适用于石油化工、船舶、造纸、食品等行业。
4.双螺杆泵的输送能力和压力稳定性较好，不受介质的液位和温度变化的影响。
5.双螺杆泵具有很好的自吸能力，可在一定条件下自吸，并能在输送介质中含有气体的情况下正常工作。
6.双螺杆泵由于结构复杂，维修较为困难，故障率相对较高。
单螺杆泵和双螺杆泵的差别：1.结构差异：单螺杆泵只有一个主螺杆和一个泵腔，而双螺杆泵有两个旋转相互啮合的螺杆和一个泵腔。
2.适用范围差异：单螺杆泵适用于输送各类介质，而双螺杆泵适用于高粘度液体和含有较多固体颗粒的液体。
3.自吸能力差异：单螺杆泵具有自吸能力，但受限于吸程和扬程；而双螺杆泵具有较好的自吸能力，并能在含气体介质下正常工作。
ALLWEILER单螺杆泵操作说明书
8.
运行故障，原因及排除方法
2
AE1L, AE.E, AE.N, AE.H, AE.V, AED1E, AED2N 系列 结构型式 ID, ZD
1. 1.1 综述 应用范围 偏心螺杆泵是可自吸、旋转容积式泵，用于输送、计 量低或高粘度的、中性或者侵蚀性的、纯净或者磨蚀 性的、含有气体或者易于发泡的液体，也可以输送含 有纤维和固体成分的液体。 应用范围见订单数据表。 1.2 性能参数 铭牌上打有订单数据表中有关泵的性能参数。 1.3 代号 偏心螺杆泵的代号是按照下列方案编制的。 范例： 对于那些如不遵守则容易造成机器和其功能受损的安 全说明采用如下文字提示
丧失机器／设备的重要功能 无法完成特定的维护保养 电气、机械及化学作用造成的人身危险 因危险物质泄漏对环境造成威胁
-
有安全意识的工作 必须遵守本操作说明书规定的安全说明、现有的国家 安全防护规定以及用户内部的工作、操作和安全规 定。
2.
安全 本操作说明书中包括在安装、操作和维护工作中要遵 守的基本提示。因此，在安装和启用前，安装人员以 及负责的专业人员／用户必须阅读本操作说明书，而 且必须将说明书一直放在机器设备的工作现场，以便 随时可以查阅。 不仅要遵守本章节规定的一般性安全要求，而且要遵 守其它章节中规定的特殊安全提示，如个人使用泵的 情况。 2.5
安装／装配 5.1 5.2 安装 基础 5.2.1 5.2.2 5.2.3 5.2.4 5.2.5
钢质机座底架的特性 混凝土基础的特性 泵机组在混凝土基础的固定 混凝土基础的灌浆要求 底板灌浆
5.3 5.4 5.5 5.6 5.7 5.8
5.9 5.10
5.11
底板 联轴器 泵和驱动的组装 三角皮带传动 维护和检修工作所需的空间 接管 5.8.1 公称通径 5.8.2 管道支撑和法兰连接 5.8.3 安装前管道的清洁 连接附属装置的辅助管道 安全装置和控制装置 5.10.1 压力表和真空计 5.10.2 压力管道中的安全装置 电气连接
单螺杆泵型号及参数
【G型单螺杆泵】产品:【G型单螺杆泵】产品简介：生产的G型单螺杆泵在发达国家已广泛使用，国外多数称单螺杆泵为“莫诺泵”《MONOPUMPS》，德国称为“偏心转子泵”。
由于其优良的性能，近年来在国内的应用范围也在迅速扩大。
它的最大特点是对介质的适应性强、流量平稳、压力脉动动小、自吸能力高，这是其它任何泵种所不能替代的。
我们对国外（如：德、英、法、日本等国）生产的单螺杆泵及国内同行业的产品，作了分析与研究，博取众长，对自己的产品进行不断的改革创新。
目前我单位的产品已自成一个体系，压力为0.6~1.2MPa,特殊要求压力可达3MPa，可满足广大用户对单螺杆泵的不同需求。
我单位生产的泵，质量可靠，实行三包，价格也相对较低，同时确保备品备件的正常供应。
本单位热忱为广大用户服务，接受用户对特殊要求单螺杆泵的设计和制造任务【G型单螺杆泵】型号意义：【G型单螺杆泵】工作原理与特性：G型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。
主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。
由于该部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定,因而不会产品涡流和搅动。
单螺杆泵被广泛用于各行业输送各类介质，恒压连续运行，无脉动，介质输送无破损，通过调节转速改变流量从而达到计量的目的。
本产品适合输送具有以下特性的介质：固体含量高(最大粒径可达150mm)或无固体含量|各种粘度(1mPas-3百万mPas)的介质|触变性和易膨胀性介质|剪切敏感性介质|磨蚀性介质|有/无自润滑性的介质|腐蚀性介质(pH=O-14)|粘结性介质|有毒性介质|流量大、压力高·流量范围从每小时几毫升到500m3(2200gpm)·压力范围最高可达48bar，特殊设计可达72bar。
同一种传动部件可与四种不同设计的转子/定子匹配，为您提供最佳使用方案。
针对不同的应用领域，选用不同的金属材料，从铸铁、镍铬钢到耐酸材料、哈氏合金及钛合金。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
偏心单螺杆泵应用范围及价格
一、偏心单螺杆泵产品概述：
偏心单螺杆泵是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。
每级泵的输出压力为0.6MPa，扬程60m(清水)，适用于输送介质温度80℃以下(特殊要求可达150℃)。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。
其流量与转速成正比。
传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。
这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。
二、偏心单螺杆泵产品特点：
偏心单螺杆泵具有自吸能力强、吸入高度强;螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。
是按迥转啮合容积式原理工作的新型泵种。
偏心单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
采用无毒无味的食用橡胶，工作温度可达120摄氏度，如果采用高温120摄氏度—350摄氏度时可同本单位联系。
由于该二部件的特殊几何开头分别形成单独的密封容腔。
介质由轴向均匀推行流动。
内部流速代低，容积保持不变。
压力稳定，因而不会产品涡流和搅动。
每级泵的输出压力为0.6MPa—1.2MPa，扬程60m—120m(清水)，自吸高度一般在3m以上.可以当自吸排污
泵产品使用。
三、偏心单螺杆泵产品优点：
与其他泵类的优势比较
1、与离心泵相比单螺杆泵无需安装阀门，流量是稳定的线性流动。
2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质，也可输送各种腐蚀性物质。
3、与齿轮泵相比，单螺杆泵可输送高粘度的物质。
4、与柱塞泵，隔膜泵及齿轮泵不同的是，螺杆泵可用于药剂填充和计量。
四、偏心单螺杆泵工作原理：
偏心单螺杆泵属于转子式容积泵，它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。
它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。
当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子—转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子—转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。
五、偏心单螺杆泵技术参数：
流量：0-150m3/h;
扬程：0-240m;
功率：0.75-37kw;
转速：500-960r/min;
口径：20-135MM;
温度：-15-200℃。
六、偏心单螺杆泵型号意义：
七、偏心单螺杆泵结构图纸：
八、偏心单螺杆泵适用范围：
环境保护、工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送，特别使用于油水分离器
板框压滤机设备等。
船舶工业：轮底清洗、油水、油渣、油污水等戒指输送。
石油工业：输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等。
医药、日化：各种粘稠浆、乳化液、各种软膏化装品
食品罐头行业：各种粘稠淀粉、浓酒糟、粮食制品渣、各种酱类、浆类、固体物浆液建筑行业：水泥沙浆、石灰浆、涂料、糊状体的喷涂
采矿行业：矿井内的固体颗粒、地下水、污浆水
化学行业：各种悬浮液、油脂、各种胶体浆、各种粘合剂
印刷、造纸：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆，短纤维浆料
工业锅炉、电厂：水煤浆输送九、偏心单螺杆泵安装尺寸：。
