什么叫做环网柜
环网柜、箱式变电站基础知识
环网柜、箱式变电站基础知识
环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。
“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。
就是说，环形干线是由每台出线柜的母线连接起来共同组成的。
每台出线柜就叫“环网柜”。
实际上单独拿出一台环网柜是看不出“环网”的含义的。
开关柜分高压、低压。
高压有环网柜、中置柜、GG1A等。
环网柜也有好多种，环网柜的容量都不大，因而环网柜的高压开
关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。
环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。
如今“环网柜” 泛指以负荷开关为主开关的高压开关柜了。

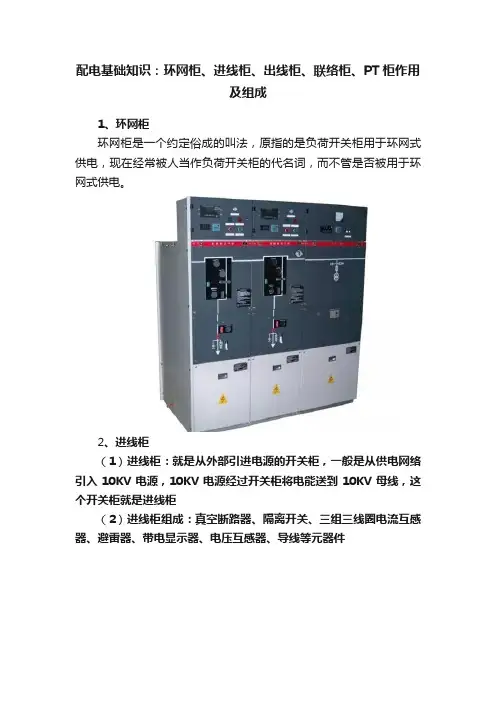

配电基础知识：环网柜、进线柜、出线柜、联络柜、PT柜作用及组成
配电基础知识：环网柜、进线柜、出线柜、联络柜、PT柜作用及组成1、环网柜环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电。
2、进线柜（1）进线柜：就是从外部引进电源的开关柜，一般是从供电网络引入10KV电源，10KV电源经过开关柜将电能送到10KV母线，这个开关柜就是进线柜（2）进线柜组成：真空断路器、隔离开关、三组三线圈电流互感器、避雷器、带电显示器、电压互感器、导线等元器件（3）进线柜作用：主要作用就是分配电量，进线柜一般配真空断路器作为开断之用，真空断路器具备短路、防过流等保护功能，同时配以隔离开关以作为检修保护检修人员安全之用，另外进线柜还配备电流互感器和电压互感器以及计量电流电压值。
因此进线柜具备了保护、计量、监控等可以实现更多综合功能。
（4）电源进线端的保护① 备自投装置，即备用电源自动投入装置。
② 防雷保护装置③ 过电压，欠电压保护④ 涌流保护：当断路器带负荷合闸时，干线产生一个远大于断路器工作电流的涌流，造成开关带负荷不能可靠合闸。
涌流保护装置即防止合闸瞬间涌流引起的误跳闸，保证短路器带负荷可靠跳闸。
⑤ 速断保护，过流保护⑥ 零序保护，接地保护⑦ 重合闸装置、⑧ 低周保护（低频减载保护）3、计量柜（1）计量柜主要组成：电流互感器、熔断器、VV接线的电压互感器、带电显示器（2）计量柜作用：是电能计量装置的一种，采用高供高计的方式，通过电流互感器、电压互感器、电能表等计量装置用电情况和反映负载的用电量。
安装在用户处的计量装置，由用户负责保护封印完好，装置本身不受损坏或丢失。
4、PT柜（1）PT柜主要组成：电压互感器、隔离刀、熔断器、避雷器（2）PT柜作用：① 电压测量，提供测量表计的电压回路② 可提供操作盒操作电源③ 每段母线过电压保护器的装设④ 继电保护的需要，如母线绝缘、过压、欠压、备自投条件⑤ 接线方式：Vv接线、Y，yn接线、YN,yn接线5、出线柜（1）出线柜：就是母线分配电能的开关柜送至电力变压器，这个开关柜就是10KV的出线柜之一（2）出线柜组成：三组三线圈电流互感器、隔离开关、断路器、刀闸、带电显示装置（3）出线柜作用：主要就是起分配电能作用，将主电源分配到各个用电支路开关上去,对各支路过流过载保护和接通断开支路电源的作用。
环网柜_精品文档
环网柜1. 什么是环网柜？环网柜是电力配电网中的一种重要设备，用于对电能进行分配和保护。
它是配电系统中的关键节点，将高压电网与低压电网连接起来，并提供对电能进行监测、控制和保护的功能。
2. 环网柜的主要组成部分环网柜由高压室、中压室和低压室组成。
高压室主要用于接受来自电网的高压电能，并将其转换为中压电能。
中压室是环网柜的核心部分，主要用于将中压电能分配到各个低压室，同时监测和控制电能的流动。
低压室则将中压电能转换为供给用户使用的低压电能。
3. 环网柜的工作原理环网柜通过组合开关、保护装置和仪表等设备，实现对电能的分配、保护和控制。
当电网供电时，高压室中的断路器将电能转换为中压电能，并通过中压室将其分配到各个低压室。
低压室中的断路器将中压电能转换为低压电能，并将其供给用户使用。
同时，环网柜中的保护装置监测电能的运行状态，当出现故障时能够及时切断电路，保护电网和用电设备的安全运行。
4. 环网柜的功能和特点环网柜具有以下功能和特点：- 电能分配与保护：环网柜能够将电能从高压电网分配到低压电网，并在电网出现故障时切断电路，保护电网和用电设备的安全运行。
- 监测与控制：环网柜中的仪表能够实时监测电能的运行状态，并通过控制开关等设备对电能进行控制。
- 自动化运维：环网柜可以与配电自动化系统相连，实现远程监测和远程控制，提高运维效率和电网的可靠性。
- 灵活可选配置：环网柜的配置可以根据实际需求进行灵活选择，以适应不同的电力配电系统。
5. 环网柜的应用领域环网柜广泛应用于城市低压配电网、工业园区、商业综合体等领域。
它是电力供电系统中的必备设备，为电能分配、保护和控制提供了重要支持。
6. 环网柜的发展趋势随着智能电网的建设和电力供需结构的变化，环网柜也在不断发展。
未来，环网柜将更加智能化和自动化，能够通过物联网技术进行远程监测和远程控制，提高电网的可靠性和运维效率。
另外，环网柜还将更加节能环保，采用更高效的电能转换和控制技术，减少能源浪费和环境污染。
供配电——环网柜基本知识
什么是环网柜为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV 配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。
目前环形柜产品种类很多，如HK-10 、MKH-10 、8DH-10 、XGN-15 和SM6 系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6 绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6 绝缘的负荷开关为SF6 式，由于SF6 气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。
产气式、压气式和SF6 式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
建筑知识-10kV配电环网柜详解
10kV配电环网柜详解一、环网柜概述1.1什么是环网柜？环网柜是一套将高压开关设备安装在钢板金属柜内或制成组装式间隔环网柜供电单元的电气设备。
其核心部分采用负载开关和熔断器，结构简单，体积小，价格低廉，可以提高电源参数和性能，改善电源.一、环网柜概述1.1什么是环网柜环网柜是一组将高压开关设备安装在钢板金属柜内或制成组装式间隔环网供电单元的电气设备。
其核心部分采用负载开关和熔断器，具有结构简单、体积小、价格低廉、电源参数和性能提高、供电安全等优点。
其实如果按开关柜分类的话，有负荷开关柜、断路器柜、GIS等。
而且没有环网柜。
环网柜是一个常规名称，原指用于环网供电的负荷开关柜。
现在经常被认为是负载开关柜的代名词，不管是用于环网供电。
比如有些线路需要封闭(俗称手拉手)，或者有可能进行负荷割接(将一条线路上的负荷切换到另一条线路上)来实现这些功能，称为环网柜。
所以环网柜是一种可以实现环网供电的交换设备，在环网供电系统中经常使用，所以俗称环网柜，也叫“室外箱式环网柜”和“交换机”。
负荷开关柜可用于环网供电、中压分界室调度和中压终端变电站供电。
不同地区的供电部门对允许负载开关和熔断器保护的变压器规格有不同的要求。
和北京一样，变压器容量不超过1000KVA，深圳可能是1600KVA。
负荷开关柜结构简单，成本低，体积小，大多可以靠墙安装。
一般只有熔断器保护，没有继电保护。
负荷开关柜主母线载流量一般小于等于630A，负荷开关额定分断电流一般小于等于630A(少数达到1700A)，变压器柜(出线柜)额定电流(熔断器)一般不大于125A，高档负荷开关转移电流可达2800A.部分负荷开关设备可配备专用真空断路器、SF6断路器或压缩空气等灭弧方法，短路分断能力接近或达到开关设备水平。
环网柜用于开关变压器的负载电流、短路电流和空载电流，以及一定距离的架空线和电缆线的充电电流，起到控制和保护的作用。
它是环网供电和终端供电的重要开关设备。
10V配电环网柜
1、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。
环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于 1000KVA，深圳地区可能是 1600KVA。
负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于 630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于 125A，高档负荷开关的转移电流可以达到 2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。
1.2.1 美式环网柜户外设计，体积小、免维护。
环网柜-产品知识和适用范围
环网柜-产品知识和适用范围环网柜（Ring Main Unit）是一组高压开关设备装在金属或非金属绝缘柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
原理与应用为了提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。
环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样一来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。
所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。
就是说，环形干线是由每台出线柜的母线连接起来共同组成的。
每台出线柜就叫“环网柜”。
实际上单独拿出一台环网柜是看不出“环网”的含义的。
这些环网柜的额定电流都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。
也就是说，环网柜中的高压开关一般是负荷开关。
环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。
当然这只能局限在一定容量内。
这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。
环网柜基础知识研究
环网柜基础知识研究
环网柜（Ring Main Unit，简称RMU）是高压变电站输电装置中常见
的一种设备。
它是一种带有开关的外壳，其内部装有保护和控制用的设备，如断路器、隔离开关、并联装置和熔断器等。
此外，还可以根据客户的要求，在该外壳内部安装进行故障定位和功率报警的相关设备。
环网柜一般用于高压变电站的辅助设施，它把高压电网分为几个独立
的部分，当发生故障时，能够定位故障的位置，并关闭这部分环路，从而
使变电站的系统可控性和安全性得到提高。
一般环网柜由上下两部分组成，上部主要由断路器和隔离开关组成，
下部由母线连接，通常都有输电线路保护电路。
断路器可以完全和完全断
开环路，以及分散环路等多项功能。
隔离开关可以有效地隔离环路中的设备，从而提高环路的稳定性。
典型的环网柜由多个模块组成，它们之间可
以相互连接，形成一个复杂的系统。
由于环网柜具有很强的可靠性，因此用于传输、输电线路的保护。
为
了满足用户的需求，可以根据客户的要求，在环网柜内安装智能保护器、
故障定位器和功率报警器等设备，使环网柜成为一个智能的控制系统。
环网柜的发展可以分为传统环网柜和智能环网柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环网柜简介:为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。
这种供电方式简称为环网供电。
在工矿企业、住宅小区、港口和高层建筑等
交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。
该系统通常采用环形网供电，所使用高压开关柜一般习
惯上称为环网柜。
环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的
穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截
面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过
负荷运行。
目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。
环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终
端供电的重要开关设备。
柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真
空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。
环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可靠
接地。
产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不
能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔
离断口。
环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。
这样
的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。
当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，
它就从左侧干线继续得到供电，这样以来，尽管总电源是单路供电的，但从每一个配
电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。
所谓“环网柜”
就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干
线的一部分。
就是说，环形干线是由每台出线柜的母线连接起来共同组成的。
每台出
线柜就叫“环网柜”。
实际上单独拿出一台环网柜是看不出“环网”的含义的。
这些环网
柜体都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的
带高压熔断器的高压负荷开关。
也就是说，环网柜中的高压开关一般是负荷开关。
环
网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断
路器。
当然这只能局限在一定容量内。
这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛
指以负荷开关为主开关的高压开关柜了。
环网柜的应用:环网柜出现的时间不算长，但近年以来却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物，从供配电的角度来看，以中，小型
容量为大多数其配电变压器一般不超过1250KVA，长期稳定供电，高压开关不频繁操作。
对于这类用户，环网柜的性能虽不是最完美的，但却是足够的，可以胜任的。
随
着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根
据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。
环网柜结构简单，运行可靠且安全，维修量很小，运行费用低，比起装有断路器的开
关柜，优势很突出。
环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷
开关应运而生，这又反过来带动了环网柜的技术进步，当今的环网柜不但性能优良而
且系列化了，这更扩展了环网柜的使用范围。
几种环网柜:（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成，防护等级IP2X。
柜体上部为母线室，仪表室位于母线室的前部，用钢板分隔。
柜体中部为负荷开关室，负荷开关与其他元件之间设有绝缘隔板。
对于电缆进出线柜，其柜底装有可拆装的活
动盖板；对于架空进出线柜，其柜顶可加装母线通道或遮拦架。
（2）HXGN-10
型环网柜 HXGN-10系列空气环网柜具有15种方案，其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜，这两种柜都设有接地开关；09号方案为计量柜。
该系列环网柜的外壳采用钢板弯制，螺钉紧固组装而成的金属全封闭结构。
柜体由4
根立柱，上盖板，下底板，前面板，后背板，侧板等组成。
负荷开关柜正面有上下两
块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板。
门上有观察窗，可观察负
荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式，母线配有
绝缘护套管。
柜的顶部可根据用户要求，增设仪表箱。
环网柜中安装的负荷开关为产气式的，无油无毒；配备的手动，电动操作机构为扭力弹簧储能机构，结构简单，操作力小。
负荷开关，接地开关及正面板之间设有机械联锁装置，它们之间的操作关系如下： 1）接地开关合闸后，负荷开关不能操作，正面板可以打开； 2）接地开关分闸后，负荷开关可以操作，正面板不能打开； 3）负荷开关分闸后，
接地开关可以操作，正面板可以打开；4）负荷开关合闸后，接地开关不能操作，正面板不能打开。
（3）GE型环网柜这是一种引进型号，它采用SF6负荷开关。
操作机构为弹簧储能式，具有快合快分装置，分闸机构是在合闸动作中自动拉伸
弹簧进行储能的，通过分闸线圈或HRC熔丝控制（击发）脱扣。
（4）8DJ20
8DH10为SF6负荷开关，气箱采用不锈钢激光焊接，完全密闭焊接，不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计，满足各种终端型和环网型用户的需求。
具有结构紧凑、占地面积小、免维
护等优点。
HXGN-12 环网柜
HXGN-12箱型固定式金属封闭开关柜（简称环网柜）适用于交流50Hz, 10kV的
网络作为开断负荷和短路及关合短路电流用。
本环网柜配用电手、电动弹簧机构来操
作负荷开关，接电开关和隔离开关配用手动操作机构。
技术参数额定电压12kV额定电流
630A主母线电流进线柜630A出线柜125A额定短时耐受电流20kA额定短路持续时间
4S额定峰值耐受电流50kA额定有功负载开断电流
50kA额定有功负载开断电流630A闭环开断电流
630A额定电缆充电电流20kA接地开关额定短时耐受电流20kA接地开关额定短路持续时间4(2)S接电开关额定峰值耐受电流50kA接电开关额定短路关合电流50kA1min额定工频耐受电压
相间、相对地、真空负荷开关断口42kV隔离开关断口
48kV额定雷电冲击耐受电压相间、相对地、真空负荷开关断口75kV
隔离开关断口85kV机械寿命真空负荷开关
10000次接地开关（刀）、隔离开关（刀）20000次交接电流
3150A。
