屋面排气管节点图
屋面排气孔做法 - 副本
上人屋面排气管做法
根据设计图纸要求，在珍珠岩找坡层之上还设有找平层、保温层和一层卷材防水层，在工期紧张的情况下，根本无法保证基层的干燥度，为确保屋面工程的防水质量，现根据相关要求，在找坡层内增设透气管，各栋的透气管的布置及做法如下图所示：
1、布置：
87-89#楼屋面排气管布置如下图：
90-91#楼屋面排气管布置如下图：
92-94楼屋面排气管布置如下图：
2、做法：
排气管立管采用金属管DN50，水平管采用PVCDN50，在自粘改型沥青卷材施工完成后，按照布置图布设，竖直段和水平段排气管交界处采用五通或三通连接，其端部用透水布或密目铁丝网包裹，防止砂浆堵塞管道口。
用1：3水泥砂浆抹成斜面固定，水泥砂浆固定点间隔不大于2m，水泥砂浆抹面高度不大于50mm。
珍珠岩找坡施工时，注意排气管的成品保护。
水平PVC管，每隔300mm在上下各钻孔一处。
竖向排气管顶部采用弯头，弯头朝下。
在局部按照《屋面工程质量验收规范》要求，做防水补强。
经验分享-屋面排气孔细部施工
经验分享-屋面排气孔细部施工摘要:屋面渗漏曾是建筑工程质量通病。
由于在设计、材料选用及施工管理等多方面的原因,卷材防水屋面易产生积水、气泡、流淌、开裂等现象发生,从而加快卷材腐烂,造成漏水。
在保温屋面中设置排气道、排气孔(倒置式屋面除外),可以使得保温层中水分充分蒸发,从而有效治理防水层粘结不牢、存有水分和气体造成气泡、起鼓、开裂、漏水现象。
关键词：施工方便、经济效益、细部处理、密实、质量、渗漏、防水层施屋面排气系统，属于屋面防潮排气技术领域。
在屋面分部施工中，屋面排气孔是为了及时排除找坡层中的水份,在屋面施工中广泛运用，以确保屋面找坡层中的水份及时排除，不会使防水层下的水份因高温蒸发不出，将屋面防水层顶起，破坏防水层。
在找坡层或保温层中设置排气孔、排气道、施工方便、排列准确、高度统一等优点，原排气孔根本均采用钢管、不锈钢管或砖砌排气孔，本工法是采用,75UPVC管，采用胶接施工方便、容易固定、不宜位移等特点。
工程屋面采用炉渣找坡层时，在炉渣找坡层内设置排气道、排气孔，使找坡层内的水分充分排出，确保屋面。
一、屋面排气孔作用排气屋面孔道主要是用来排放保温屋面下水汽的。
假设保温层和找平层不够枯燥或枯燥有困难，铺贴卷材时应留置排气孔道，使卷材层下的潮气排出，这种屋面做法称为排气屋面。
假设不留置排气孔道，层的潮气密闭在卷材防水层下，一旦气温较高(尤其在炎热的夏季)，潮气蒸发，体积膨胀，卷材就会出现起鼓现象，引起卷材防水层水层的开裂、破损，造成屋面渗漏水。
二、屋面排气孔设置及做法〔一〕屋面排气孔设置1.先确定排气孔位置，使其纵横交错、相互贯穿。
2.在铺设找坡层前，先用支设模板将排气道位置留出，在铺设炉渣、找坡层或保温层。
3.待炉渣找坡层有强度后，将模板撤除。
4.根据找坡层厚度确定排气孔立管打孔高度。
5.排气管打孔孔径控制在8mm-16mm之间，排气管底部四个方向用堵头封闭。
6.排气管与屋面板采用管卡固定，固定后再排气道内填入清理干净的大粒径碎石，填至与找坡层高度相同。

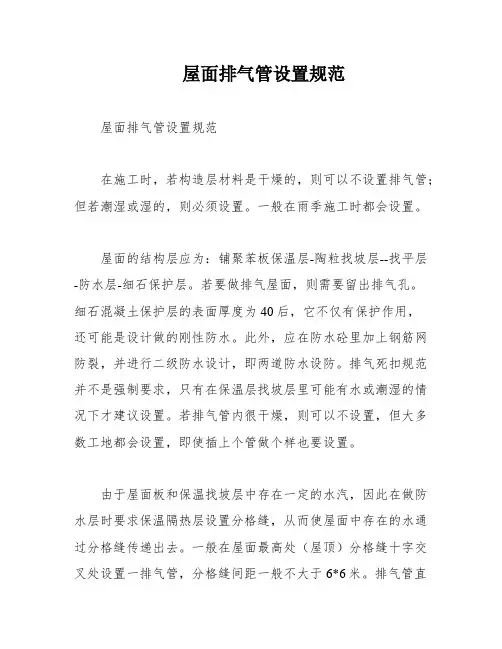

屋面排气管设置规范
屋面排气管设置规范
屋面排气管设置规范
在施工时，若构造层材料是干燥的，则可以不设置排气管；但若潮湿或湿的，则必须设置。
一般在雨季施工时都会设置。
屋面的结构层应为：铺聚苯板保温层-陶粒找坡层--找平层-防水层-细石保护层。
若要做排气屋面，则需要留出排气孔。
细石混凝土保护层的表面厚度为40后，它不仅有保护作用，
还可能是设计做的刚性防水。
此外，应在防水砼里加上钢筋网防裂，并进行二级防水设计，即两道防水设防。
排气死扣规范并不是强制要求，只有在保温层找坡层里可能有水或潮湿的情况下才建议设置。
若排气管内很干燥，则可以不设置，但大多数工地都会设置，即使插上个管做个样也要设置。
由于屋面板和保温找坡层中存在一定的水汽，因此在做防水层时要求保温隔热层设置分格缝，从而使屋面中存在的水通过分格缝传递出去。
一般在屋面最高处（屋顶）分格缝十字交叉处设置一排气管，分格缝间距一般不大于6*6米。
排气管直
径为D=48，下面设置许多孔，上面有弯头，具体详见屋面做法。
屋面排气管设置规范
屋面排气管设置规范-及样板参照在设计图纸做法中一般并不表示，相应验收规范如屋面工程质量验收规范也未做具体要求，但这是一种认为必须实施的技术措施，因特别是珍珠岩内含水量大，如不进行上透气排出将造成下层屋顶顶面内的渗水情况。
一般做法为由于屋面板和保温找坡层中有一定的水汽未存在，故在做防水层时要求保温隔热层设置分格缝，从而使屋面中存在的水通过分格缝传递出去，一般在屋面最高处（屋顶）分格缝十字交叉处设置一排气管。
分格缝间距一般不大于6*6米。
同类参见相关要求为8．7 伸出屋面管道Ⅰ主控项目8．7．1 伸出屋面管道的防水构造应符合设计要求。
检验方法：观察检查。
伸出屋面管道通常采用金属或PVC管材，由于温差变化引起的材料收缩会使管壁四周产生裂纹，所以在管壁四周应设附加层做防水增强处理。
卷材防水层收头处应用管箍或镀锌铁丝扎紧后用密封材料封严。
验收时应按每道工序进行质量检查，并做好隐蔽工程验收记录。
8．7．2 伸出屋面管道根部不得有渗漏和积水现象。
检验方法：雨后观察或淋水试验。
出屋面管道无论是直埋还是预埋套管，管道往往直接与室内相连，因此伸出屋面管道是绝对不允许出现渗漏的。
为保证伸出屋面管道根部无渗漏和积水现象，屋面防水层施工完成后，应进行雨后观察或淋水试验。
Ⅱ一般项目8．7．3 伸出屋面管道的泛水高度及附加层铺设，应符合设计要求。
检验方法：观察和尺量检查。
伸出屋面管道与混凝土线膨胀系数不同，环境变化易使管道四周产生裂缝，因此应设置附加层增加设防可靠性。
防水层的泛水高度和附加层铺设应符合设计要求，防止雨水从防水层收头处流入室内。
附加层在防水层施工前应及时进行验收，并填写隐蔽工程验收记录。
8．7．4 伸出屋面管道周围的找平层应抹出高度不小于30mm的排水坡。
检验方法：观察和尺量检查。
为保证伸出屋面管道四周雨水能顺利排出，不产生积水现象，管道四周100mm范围内，找平层应抹出高度不小于30mm的排水坡。
16-屋面暗埋式排气管施工工法
屋面暗埋式排汽管施工工法1、前言屋面工程防水层施工前，受各种条件和环境因素的影响，防水基层以下各层次的含水率往往高于9%。
如果屋面含水率过高，在温度升高和自干燥过程中，会产生一定的水汽压力，当防水层处于密闭状态时，这种水汽压力超过防水层与基层的粘结强度时，会使防水层与基层脱离，产生鼓泡甚至破坏，从而影响防水质量和耐久性，为避免这种情况的发生，在建项目传统做法是做成排汽屋面。
排汽管通常设置在屋面找坡层、保温层内。
排汽道纵横贯通，在交汇处竖向留置排汽孔，待一定时间各层自然干燥后，可拆除排汽孔并将防水层封闭。
目前，更多的做法则是永久性留置，并进行了适度细部装饰。
随着屋面混凝土结构整体现浇的大量应用，建设速度的加快以及屋面使用功能的扩充，排汽屋面施工势在必行且已相当普遍，但传统做法已不太适应使用要求。
本工法在不改变排汽功能的条件下，改进传统做法，经工程实践，收到很好效果。
2、工法特点本工法具有如下几个主要特点：（1）排汽管网畅通、汇汽效果易得到保证。
（2）上人屋面实用性提高，保证上人屋面的使用功能，不影响上人屋面的美观。
（3）屋面防水层渗漏隐患减少、防水效果好。
3、适用范围本工法适用于屋面防水层位于找坡层和保温层上部，防水卷材施工需要采取排汽措施，且屋面有突出屋面的电梯机房、楼梯间、设备房或排气烟道等结构的屋面排汽管道施工。
4、工艺原理所谓暗埋式排汽管是指排汽屋面的排汽管暗埋于防水层下，通过预留在出屋面的排烟道和设备房等突出屋面结构的墙体上排汽管道系统。
它利用排汽管网内压力相等，管网内外存在压力差即可排汽的原理，改变传统排汽屋面在屋面上均匀设置排汽孔的做法，将排汽口永久性隐蔽设置。
暗埋式排汽管在屋面上不留设排汽孔，减少屋面障碍物，增加屋面的实用性、美观性，克服传统排气屋面排汽孔易被碰撞受损形成渗漏的弊端，保证屋面排汽通畅，保证屋面防水效果。
5、施工工艺流程及操作要点5.1施工工艺流程施工前准备→楼梯间或排烟道等预埋排汽管→PVC塑料排汽管加工→基层上弹出排汽管位置线→找坡层、保温层施工→排汽管网敷设→找平层施工→防水层施工→出汽口细部处理。

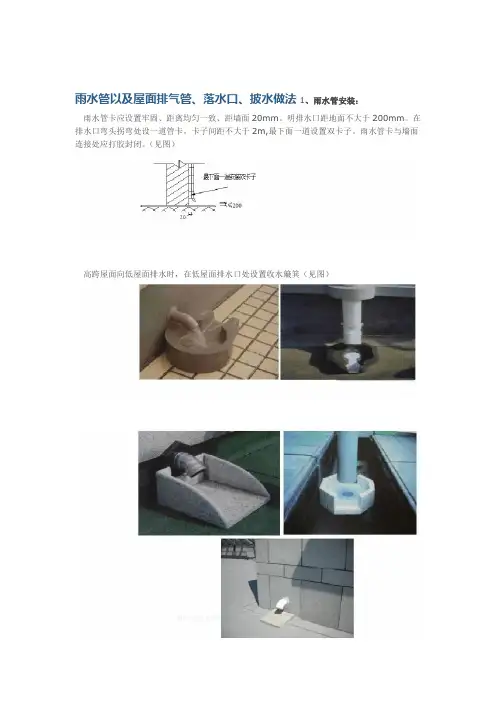

雨水管以及屋面排气管落水口披水做法
雨水管以及屋面排气管、落水口、披水做法1、雨水管安装：雨水管卡应设置牢固、距离均匀一致、距墙面20mm。
明排水口距地面不大于200mm。
在排水口弯头拐弯处设一道管卡，卡子间距不大于2m,最下面一道设置双卡子。
雨水管卡与墙面连接处应打胶封闭。
（见图）高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕（见图）2、屋面排气孔做法：2.1对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
2.2排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
2.3根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
．2.4在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
（参见效果图）2.5排气出口效果图：3、屋面面层做法：3.1面层砖镶贴时应双向留缝，缝宽10mm，采用1：1水泥砂浆勾缝。
当屋顶面积较大时，要求不大于6×6m设置变形缝，留置20mm宽缝，用柔性防水材料填缝。
3.2面层排砖应考虑整体效果美观，应尽量采用整砖排布，若出现非整砖，其宽度不宜小于整砖宽度的2/3或变色做装饰带。
4、屋面落水口做法：5、屋面披水做法：5.1女儿墙与屋面交接处做成圆弧型，卷材顺女儿墙铺贴至女儿墙顶端檐下，卷材收头的端部裁齐，收头用金属压条钉压牢固，用密封膏封闭压条上口及固定点处。
5.2女儿墙防水卷材铺贴完毕后，在其表面抹灰，采用纤维混合水泥砂浆抹灰，设置分格缝，分格缝间距不大于6m一道，缝宽20mm，分格缝用密封膏封闭。
5.3在镶贴屋面圆弧转角处镶贴地砖时，屋面地砖铺贴到圆弧的结束处，在地砖与圆弧的交界处设置凹槽，槽内填塞密封胶。
．5.2面层效果图：。
雨水管以及屋面排气管落水口披水做法
雨水管以及屋面排气管、落水口、披水做法1、雨水管安装：雨水管卡应设置牢固、距离均匀一致、距墙面20mm。
明排水口距地面不大于20 0mm。
在排水口弯头拐弯处设一道管卡，卡子间距不大于2m,最下面一道设置双卡子。
雨水管卡与墙面连接处应打胶封闭。
（见图）高跨屋面向低屋面排水时，在低屋面排水口处设置收水簸箕（见图）2、屋面排气孔做法：对需要铺设排气管道的屋面，排气管道设置在保温层中，在穿过保温层的管道上打排气孔，排气孔呈梅花状分布。
排气管道外壁包裹一层玻璃布，防止保温层中颗粒将管道上的排气孔堵死。
根据屋面的情况布置排气管道，排气管道要纵横贯通，在保温层内形成有效的排气网。
在排气管道上设置排气出口，排气出口与大气相通，在屋面面积每36m2的范围内设置1个出气口，在排气管出口处要做防水处理，防水层高度不低于300mm。
排气孔根部进行装饰。
（参见效果图）排气出口效果图：3、屋面面层做法：面层砖镶贴时应双向留缝，缝宽10mm，采用1：1水泥砂浆勾缝。
当屋顶面积较大时，要求不大于6×6m设置变形缝，留置20mm宽缝，用柔性防水材料填缝。
面层排砖应考虑整体效果美观，应尽量采用整砖排布，若出现非整砖，其宽度不宜小于整砖宽度的2/3或变色做装饰带。
4、屋面落水口做法：5、屋面披水做法：女儿墙与屋面交接处做成圆弧型，卷材顺女儿墙铺贴至女儿墙顶端檐下，卷材收头的端部裁齐，收头用金属压条钉压牢固，用密封膏封闭压条上口及固定点处。
女儿墙防水卷材铺贴完毕后，在其表面抹灰，采用纤维混合水泥砂浆抹灰，设置分格缝，分格缝间距不大于6m一道，缝宽20mm，分格缝用密封膏封闭。
在镶贴屋面圆弧转角处镶贴地砖时，屋面地砖铺贴到圆弧的结束处，在地砖与圆弧的交界处设置凹槽，槽内填塞密封胶。
面层效果图：。
屋面排气管设置规范
屋面排气孔设置规范一、编制依据：1）、《屋面工程技术规范》GB50345-20122)、国家建筑设计标准图集12J201 平屋面建筑构造3）、屋面工程施工质量验收规范GB50207-2002二、屋面防水构造做法：屋面防水等级为I级，屋面采用建筑找坡，泛水坡度为2%。
本工程屋面做法分为三种：A、上人卷材防水保温屋面B、不上人卷材防水保温屋面C、种植屋面A/B、上人/非上人卷材防水保温屋面（由上向下）构造为：①保护层：40mm厚C20细石混凝土随捣随光（内配?6@150双向钢筋）②防水层：1.5mm厚三元乙丙橡胶防水卷材二道③找平层：20mm厚DS15干粉砂浆找平层④找坡层：轻集料混凝土（轻质泡沫混凝土）2%找坡（最薄处40mm），随捣随光⑤保温层：20mm厚Creak STP超薄绝热保温板⑥隔离层：1.2mm厚聚氨酯防水涂膜⑦基层：钢筋混凝土屋面板表面清理，素水泥浆一道C、种植屋面（从上到下）①种植土：500mm改良种植土；②滤水排水层：塑料夹层组合排水板H25；土工布一层；③保护层：40mm厚C20细石混凝土随捣随光（内配?6@150双向钢筋）；④防水层1：4mm厚改性沥青耐穿刺防水卷材；⑤防水层2：1.5mm厚三元乙丙橡胶防水卷材二道；⑥找平层：20mm厚DS15干粉砂浆找平层；⑦找坡层：轻集料混凝土（轻质泡沫混凝土）2%找坡（最薄处40mm），随捣随光；⑧保温层：20mm厚Creak STP超薄绝热保温板；⑨隔离层：1.2mm厚聚氨酯防水涂膜；⑩基层：钢筋混凝土屋面板表面清理，素水泥浆一道。
三、透气孔施工工艺：3.1 适用范围：屋面排气系统，属于屋面防潮排气技术领域。
在屋面分部施工中，屋面排气孔是为了及时排除找坡层中的水份,在屋面施工中广泛运用，以确保屋面找坡层中的水份及时排除，不会使防水层下的水份因高温蒸发不出，将屋面防水层顶起，破坏防水层。
根据屋面工程技术规范GB50345-2012第4.4.2条第7项，要求封闭式保温层或保温干燥有困难的卷材屋面，宜采取排汽构造措施。
