五种常见镀层测厚仪类型及测厚方法
镀层测厚仪的原理解析及测量方法
深圳市林上科技有限公司
2019-01-30 第 1 页 共 1 页 镀层测厚仪的原理解析及测量方法
镀层测厚仪，采用电涡流原理和霍尔效应的测量原理。
可用于钢铁等铁磁性金属基体上的涂料、清漆、搪瓷、铬、镀锌等非磁性涂层的测量，也可用于铜、铝、压铸锌、黄铜等非磁性金属基体上的涂料、阳极氧化层、陶瓷等非导电涂层的测量。
1、磁性测厚法的原理是：测定磁铁与涂层或者磁铁与底材之间的磁引力。
也可以测定通过涂层和底材的磁通量。
而磁引力与磁通量的大小则依据漆膜的非磁性层在磁体和底材之间的厚度而变化，根据变化就可以测出镀层厚度。
2、涡流测厚法的原理是：由于线圈交变磁通量在受试物体的非磁性金属表面中，所感应生成的涡流而引起了的探头线圈的表观阻抗变化。
这反过来改变流过探头线圈的交流电幅宽，这种变化能以与探头所连接的灵敏仪测量出。
感应涡流的大小随探头线圈与基底金属，就是线圈所放置于接触的干膜厚度的距离而变化。
根据使用电源，可以分成由交流电供应电力和半导体型自身所带电池供电两种类型。
镀层测厚仪LS223开机方法，一种是探头在测试过程中自动触发开机，并且直接显示出测量结果。
还有一种是按键开机。
模式设置方法：
1、长按键进入设置界面。
2、在已经确认测量基体的情况下，选择Fe 或者NFe 作为固定测量模式即可。
如果不确认可以选择自动识别的Fe/NFe 模式即可。
一般推荐使用自动识别模式。
3、确认模式之后，按下按键则进入到测量状态。

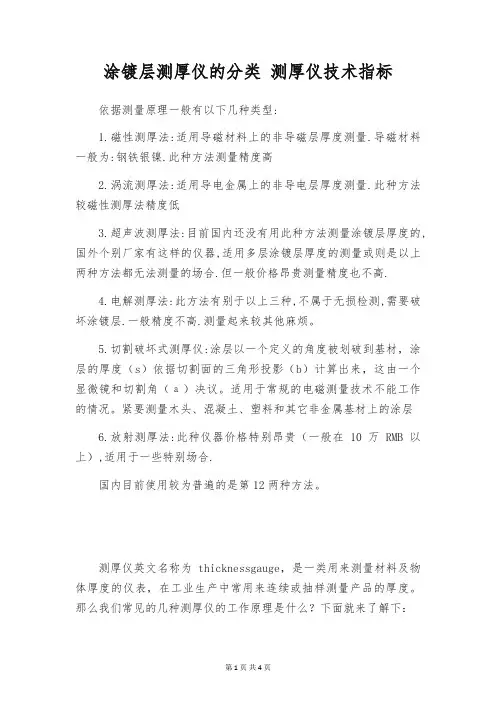

涂镀层测厚仪的分类 测厚仪技术指标
涂镀层测厚仪的分类测厚仪技术指标依据测量原理一般有以下几种类型:1.磁性测厚法:适用导磁材料上的非导磁层厚度测量.导磁材料一般为:钢铁银镍.此种方法测量精度高2.涡流测厚法:适用导电金属上的非导电层厚度测量.此种方法较磁性测厚法精度低3.超声波测厚法:目前国内还没有用此种方法测量涂镀层厚度的,国外个别厂家有这样的仪器,适用多层涂镀层厚度的测量或则是以上两种方法都无法测量的场合.但一般价格昂贵测量精度也不高.4.电解测厚法:此方法有别于以上三种,不属于无损检测,需要破坏涂镀层.一般精度不高.测量起来较其他麻烦。
5.切割破坏式测厚仪:涂层以一个定义的角度被划破到基材，涂层的厚度（s）依据切割面的三角形投影（b）计算出来，这由一个显微镜和切割角（а）决议。
适用于常规的电磁测量技术不能工作的情况。
紧要测量木头、混凝土、塑料和其它非金属基材上的涂层6.放射测厚法:此种仪器价格特别昂贵（一般在10万RMB以上）,适用于一些特别场合.国内目前使用较为普遍的是第12两种方法。
测厚仪英文名称为thicknessgauge，是一类用来测量材料及物体厚度的仪表，在工业生产中常用来连续或抽样测量产品的厚度。
那么我们常见的几种测厚仪的工作原理是什么？下面就来了解下：1、激光测厚仪激光测厚仪：此类测厚仪是利用激光的反射原理，依据光切法测量和察看机械制造中零件加工表面的微观几何形状来测量产品的厚度，是一种非接触式的动态测量仪器。
2、X射线测厚仪X射线测厚仪：此类测厚仪利用的是当X射线穿透被测材料时，X射线强度的变化与材料厚度相关联的特性，从而测定材料的厚度，是一种非接触式的动态计量仪器。
3、超声波测厚仪超声波测厚仪：这种测厚仪是依据超声波脉冲反射的原理来对物体厚度进行测量的，当探头发射的超声波脉冲通过被测物体到达材料分界面时，脉冲会发生反射而返回探头，通过精准明确测量超声波在材料中传播的时间，来计算被测材料的厚度。
4、涂层测厚仪涂层测厚仪：紧要接受的是电磁感应法来测量涂层的厚度。
涂镀层厚度检测方法
涂镀层厚度检测方法
1.电磁涂层厚度计：电磁涂层厚度计是一种常用的非接触式涂层测量设备。
该仪器基于电磁感应原理，通过测量涂层表面的感应电流强度和感应磁场大小来确定涂层厚度。
电磁涂层厚度计广泛应用于汽车工业、航空航天、建筑工程等领域，准确度高，操作简单。
2.超声波涂层厚度计：超声波涂层厚度计利用超声波在材料中的传播速度和强度的变化，测量涂层厚度。
通过将传感器紧贴于被测物表面，发射和接收超声波信号，可以得到涂层厚度的测量结果。
超声波涂层厚度计适用于对涂层厚度进行快速、准确测量的场合。
3.X射线荧光光谱仪：X射线荧光光谱仪是一种能够非破坏性地检测涂层厚度的设备。
它通过射入样品表面的X射线激发样品表面的元素产生荧光，再通过检测荧光光谱来分析样品中元素的组成和涂层厚度。
X射线荧光光谱仪在材料分析、质量控制等领域有广泛的应用。
5.刮刀法：刮刀法适用于较厚的涂层厚度测量。
测量方法是用一把刮刀刮取样品表面的部分涂层，然后使用显微镜或影像测量仪测量涂层和基材分离的位置，根据分离的位置判断涂层的厚度。
由于需要刮取一部分涂层，所以该方法不适用于一些对涂层完整性有要求的情况。
这些涂镀层厚度检测方法各有特点，适用于不同的场景和材料。
根据具体需求，选择合适的方法进行涂镀层厚度的测量，将有助于提高产品质量和工艺控制。
镀层测厚法简介
镀层测厚法简介简介镀了锌的工件，是可以有几种方法来断定镀层的重量或厚度的。
很多时候，选用哪种方法来进行测试是会受制于测试工件的大小、形状及数量多少等因素。
一些测试方法是不损工件，但有一些方法却是具破坏性的，因为这些方法可能需要剥掉锌层的一部份，也可能要把覆料切片。
(一) 磁性测厚法 (Magnetic Thickness Measurements)镀层的厚度是可以用合乎 ASTM E 376 的磁性测厚仪测量法( Magnetic Thickness Gauge Measurements ) 来断定的。
每一个试样( Specimen ) 最少要取五个读数 ( Readings ) 。
每一个试样的平均厚度数值是要有不少于特定规格 ( Appropriate specification ) 内所列出的次一级镀层厚度 ( Coating Thickness ) 的数值。
如这些重量测试是从有不同钢厚度 ( Thickness of Steel ) 的工件中取样的话，每种钢厚度的测量都需要符合其个别特定规格的指定数值。
1 电磁线圈2 能量转换组件3 仪表( 二 ) 剥层秤重量度法 ( Stripping and Weighing Method )锌层的平均厚度是可以用合乎 ASTM A 90 的剥层秤重量度法来断定的。
又或者把有代表性的部份抽出数块锌层试样 --- 每片的可量度镀层面积须最少有 10 平方吋 ( 64.5 平方厘米 ) --- 来断定其平均镀层重量。
从距离元件的两端约 4 吋 ( 100 毫米 ) 左右各抽出一个试样，而在该元件的中央位置再抽取另一试样，各试样的镀层重量应不少于特定规格( Appropriate specification ) 内所列出的镀层厚度 ( Coating Thickness ) 数值。
该工件的平均镀层重量就是那三个试样的平均值，亦不应少于特定规格 ( Appropriate specification ) 内所列出的镀层厚度( Coating Thickness ) 数值。
涂层测厚仪的使用介绍
涂层测厚仪的使用介绍涂层测厚仪是一种用于测量涂层厚度的工具，广泛应用于电子、机械、塑料、油漆、铁路、汽车等领域。
本文将主要介绍涂层测厚仪的使用方法和注意事项。
涂层测厚仪的类型涂层测厚仪按照原理可以分为磁性涂层测厚仪和涡流涂层测厚仪。
磁性涂层测厚仪适用于测量铁基体上覆盖的非磁性涂层的厚度，如漆、塑料、橡胶、瓷等，其工作原理是利用磁场的变化来检测涂层的厚度。
涡流涂层测厚仪可以测量任意基底上的涂层厚度，包括金属和非金属涂层，其工作原理是利用涡流电场的变化来检测涂层的厚度。
涂层测厚仪的使用方法步骤一：准备工作在使用涂层测厚仪之前需要进行一些准备工作：1.对涂层测厚仪的型号、功能和性能进行了解。
2.选择合适的探头或探头组。
3.根据被测物的形状和尺寸，确定测量位置和测量方法。
4.将涂层测厚仪打开，并进行预热或校准。
步骤二：测量涂层厚度值1.将探头或探头组按照被测物的形状和尺寸放置在被测物表面。
2.等待涂层测厚仪显示出稳定的数值。
3.记录涂层厚度值。
4.必要时，对不同位置进行多次测量，并取平均数。
步骤三：结束工作1.关闭涂层测厚仪。
2.清洁探头或探头组。
3.将涂层测厚仪放置在干燥、无尘、无振动的地方。
注意事项1.使用涂层测厚仪之前，需要进行熟练的操作培训，并严格按照操作规程进行操作。
2.磁性涂层测厚仪不能测量磁性物体表面覆盖的涂层；涡流涂层测厚仪不能测量有较弱涡流响应的材料。
3.在使用涂层测厚仪之前，需要对仪器进行校准，避免误差。
4.在使用涂层测厚仪时，需要对被测物表面进行清洁和处理。
如有老化、腐蚀、氧化等情况，需对其进行修复或更换。
5.在测量时，需要注意探头的放置位置和方法，需要对不同位置进行多次测量，并取平均数。
6.在使用涂层测厚仪过程中，应避免遮挡或挤压探头，避免对仪器造成机械损伤。
结语涂层测厚仪是一种非常实用的测试工具，能够测量涂层的厚度值，是各个领域中的必备工具。
在使用涂层测厚仪的过程中需要注意安全、准确和精密，遵照使用说明使用，可以提高测量效率和准确性。
涂层测厚仪的分类以及测量原理
涂层测厚仪的分类以及测量原理1.电磁感应式涂层测厚仪：电磁感应式涂层测厚仪使用电磁感应原理进行测量。
它利用一个螺线管产生高频交流磁场，当磁场穿透涂层并达到基体时，涂层和基体之间形成一个感应环路。
根据涂层和基体的电导率差异以及感应环路的电阻和电感来计算出涂层的厚度。
这种测厚仪不需要任何物理接触，适用于测量金属和非金属涂层。
2.超声波涂层测厚仪：超声波涂层测厚仪通过发射超声波脉冲，并测量超声波在涂层和基体间来回传播所需的时间来计算涂层的厚度。
超声波测厚仪使用的传感器一般是谐振频率固定的压电晶体。
该类型的测厚仪适用于测量各种涂层，尤其是非金属涂层和复合材料。
3.X射线荧光涂层测厚仪：X射线荧光涂层测厚仪利用X射线的能量与物质的原子序数和相对原子质量有关的特性，通过测量荧光X射线的能量来推断涂层的厚度。
仪器通过一个X射线源激发涂层，然后测量荧光X射线的能量来计算涂层的厚度。
X射线荧光测厚仪适用于对金属、合金等材料的涂层进行快速而准确的测量。
4.非损伤性质涂层测厚仪：非损伤性质涂层测厚仪是一种基于光学原理或声学原理的涂层测厚仪。
它们通常使用干涉计、像差测量、激光位移计、像素计等技术来测量涂层的厚度。
这种测厚仪不需要与涂层直接接触，可以对非金属涂层进行非接触式测量。
除了以上几种常见的涂层测厚仪，还有一些其他类型的测厚仪，如电化学测厚仪、射线透射测厚仪等。
这些测厚仪根据具体的测量原理和应用领域可以选择合适的仪器来进行测量。
在选择涂层测厚仪时，需要考虑测量范围、准确性、操作便捷性以及应用领域等因素。
涂镀层测厚仪的五种类型
涂镀层测厚仪的五种类型涂镀层测厚仪是一种广泛应用于工业领域的测试仪器，它可以测量各种涂层的厚度，包括金属涂层、非金属涂层甚至是模切板。
根据测量原理和使用方法的不同，现在市场上有五种类型的涂镀层测厚仪。
本文将对这五种类型的仪器做一个详细的介绍。
1. 磁感应涂层测厚仪磁感应涂层测厚仪可以用于测试许多涂层，包括非磁性涂层，如锌、铬等。
它通过磁感应原理，将金属涂层作为一个磁体，测量磁场的强度，从而推断出涂层的厚度。
磁感应涂层测厚仪的优点是测量范围大，并且可以在表面较粗糙的材料上使用。
它的缺点是必须在涂层表面留下轻微的凹陷，对于要求不留痕迹的工件不适用。
2. 质子涂层测厚仪质子涂层测厚仪是一种测量非金属涂层厚度的仪器。
它通过向非金属涂层中注入质子并测量其反弹时的时间来推断涂层的厚度。
质子涂层测厚仪适用于多种非金属涂层，如无机涂层、有机涂层和陶瓷涂层等。
质子涂层测厚仪的优点是对于多种非金属材料都有效，而且可以测量很小的涂层厚度。
它的缺点是需要一个特定的氢源和特殊的离子探测器，成本较高。
3. 光学涂层测厚仪光学涂层测厚仪使用光学原理来推断涂层的厚度。
它将白光或激光照射在材料表面上，通过测量反射光的频率和相位差来计算出涂层的厚度。
光学涂层测厚仪的优点是可以快速、准确地测量多种材料的薄涂层。
它的缺点是对材料表面的平整度、粗糙度和反射率的要求较高，而且不适用于非金属涂层。
4. 比重涂层测厚仪比重涂层测厚仪是一种通过液体置换的方法来测量金属涂层厚度的仪器。
它通过将材料与定量的液体混合，浮力变化推断出涂层的厚度。
比重涂层测厚仪一般适用于轻金属，如铝、镁和铜等。
比重涂层测厚仪的优点是可以测量钝化膜、阳极膜等非导电性金属膜。
它的缺点是测量速度较慢，而且不能用于硬度较大的金属涂层。
5. 感应涂层测厚仪感应涂层测厚仪是一种测量金属涂层厚度的仪器。
它将电磁波作为测量原理，通过测量电磁波的震荡频率来推断金属涂层的厚度。
感应涂层测厚仪的优点是可以快速、准确地测量各种金属涂层，并且不要求在表面留下凹陷。
镀层测厚仪功能及测量方法工作方式
镀层测厚仪采用了磁性测厚方法，可无损地测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等) 可进行零点校准及二点校准，并可用基本校准法对测头的系统误差进行修正
两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）
两种工作方式：
直接方式(DIRECT)和成组方式(Appl) ：具有删除功能，对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，设有五个统计量：平均值、最大值（MAX）、最小值（MIN）、测试次数（NO．）、标准偏差，具有米、英制转换功能，具有欠压指示功能。
操作过程有蜂鸣声提示，具有错误提示功能，具有自动关机功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五种常见镀层测厚仪类型及测厚方法镀层测厚仪是一种常用的工具，用于测量各种物体表面的镀层厚度。
常见的镀层测厚仪类型有磁性涂层测厚仪、涡流涂层测厚仪、超声波涂层测厚仪、光学涂层测厚仪和放射性测厚仪。
下面将逐一介绍这些类型的测厚仪及其测厚方法。
1.磁性涂层测厚仪
磁性涂层测厚仪主要用于测量金属表面的非磁性涂层厚度，如油漆、漆膜等。
它通过测量在测量位置上的磁场强度来确定涂层的厚度。
测厚仪工作时，将磁性涂层测厚仪放置在被测物体表面，仪器会产生一定强度的磁场，当磁场通过被测涂层时，由于涂层的存在，磁场会发生变化，通过测量磁场变化的大小，就可以确定涂层的厚度。
2.涡流涂层测厚仪
涡流涂层测厚仪是用于测量金属表面涂层的工具。
它通过感应涡流的大小来确定涂层的厚度。
在测量过程中，测厚仪与被测物体表面接触，仪器会生成一定频率的交流电磁场，通过测量交流电磁场感应出来的涡流大小，就可以确定涂层的厚度。
3.超声波涂层测厚仪
超声波涂层测厚仪是通过超声波的传播速度来确定涂层厚度的。
仪器会发射超声波，当超声波通过涂层时，会反射回来，通过测量超声波的传播时间和速度，就可以计算出涂层的厚度。
4.光学涂层测厚仪
光学涂层测厚仪是用于测量透明涂层（例如玻璃、塑料等材料）的厚度。
测厚仪会发射一束可见光，当光线穿过透明涂层时，会发生反射和折射，通过测量反射和折射光的强度和角度，就可以计算出涂层的厚度。
5.放射性测厚仪
放射性测厚仪是一种使用放射性同位素进行测量的测厚仪。
测厚仪内
部放置有一个放射性同位素源，放射性同位素通过射线照射被测物体表面，当射线穿过涂层时，会发生衰减，通过测量射线衰减的程度，就可以确定
涂层的厚度。
综上所述，常见的镀层测厚仪类型有磁性涂层测厚仪、涡流涂层测厚仪、超声波涂层测厚仪、光学涂层测厚仪和放射性测厚仪。
每种测厚仪都
有其适用于不同材料和涂层类型的测厚方法，选择合适的测厚仪和测厚方
法可以提高测量的准确性和精度。
