完整安防监控系统的基本组成

合集下载

安防监控系统的组成

安防监控系统的组成

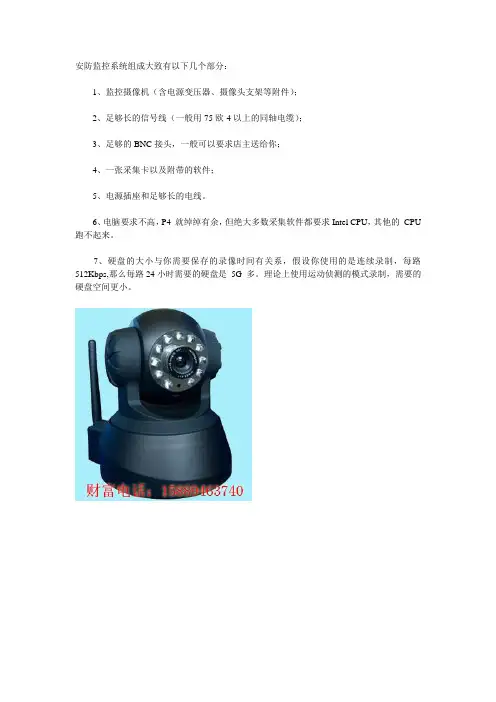

安防监控系统组成大致有以下几个部分:
1、监控摄像机(含电源变压器、摄像头支架等附件);
2、足够长的信号线(一般用75欧-4以上的同轴电缆);
3、足够的BNC接头,一般可以要求店主送给你;
4、一张采集卡以及附带的软件;
5、电源插座和足够长的电线。

6、电脑要求不高,P4 就绰绰有余,但绝大多数采集软件都要求Intel CPU,其他的CPU 跑不起来。

7、硬盘的大小与你需要保存的录像时间有关系,假设你使用的是连续录制,每路512Kbps,那么每路24小时需要的硬盘是5G 多。

理论上使用运动侦测的模式录制,需要的硬盘空间更小。

安防监控系统简介

安防监控系统简介

安防监控系统简介安防监控系统是一种基于先进科技的实时监控和预警方法,旨在确保人员和财产的安全。

本文将介绍安防监控系统的基本原理、主要组成部分以及其在现代社会中的应用。

一、安防监控系统的基本原理安防监控系统的基本原理是通过安装在特定区域的摄像头、传感器等设备,对目标进行实时监控,并将监控画面传输到中央控制中心或监控平台。

监控中心通过图像处理、数据分析等技术手段,对异常情况进行及时分析和报警。

二、安防监控系统的主要组成部分1. 摄像头:摄像头是安防监控系统中最基础的组成部分。

它用于拍摄、录制监控目标的画面,并将图像传输到监控中心。

现代摄像头已具备高清晰度、夜视、广角等功能,能够更好地满足监控需求。

2. 录像设备:录像设备是安防监控系统中用于存储监控画面的设备。

常见的录像设备包括硬盘录像机(DVR)和网络录像机(NVR)。

它们能够将监控画面进行压缩和存储,以备后续查阅或取证。

3. 中央控制中心/监控平台:中央控制中心是安防监控系统的核心部分,用于集中管理和控制整个系统。

通过中央控制中心,监控人员可以实时查看监控画面、进行数据分析、发出报警信号等。

4. 报警设备:报警设备是安防监控系统中用于报警的装置。

当监控设备检测到异常情况(如入侵、火灾等),报警设备会及时发出警报,通知相关人员采取紧急措施。

三、安防监控系统在现代社会中的应用1. 公共场所安全:安防监控系统在银行、商场、车站、机场等公共场所的安全防范中发挥着重要作用。

它能够通过对监控画面的实时观察,及时发现和阻止各类违法犯罪活动,确保公众的人身安全和财产安全。

2. 社区安全:安防监控系统在小区、住宅区等社区的安全防控中发挥着重要作用。

通过安装摄像头和报警设备,可有效预防入室盗窃、纠纷等事件,并通过实时监控和报警机制,提供紧急救援和调查追踪的依据。

3. 工地监管:在施工工地的监管中,安防监控系统可以实时监控工人的工作状态和工地情况,及时发现并修正潜在的安全隐患,确保工程质量和人员安全。

监控安防系统方案

监控安防系统方案

监控安防系统方案1. 简介监控安防系统是一种应用于各类场所的安全管理系统,旨在保障人员和财产的安全。

该系统通过使用监控摄像头、传感器、报警设备等组成的硬件设备,结合软件系统实现对场所内部和周围环境的实时监控、报警和录像等功能。

本文将介绍监控安防系统的主要组成部分以及设计方案。

2. 系统组成监控安防系统主要由以下几个组成部分构成:2.1 监控摄像头监控摄像头是监控安防系统的核心设备之一,负责采集场所内部和周围环境的图像信息,并将图像信号传输给监控中心或存储设备。

现代监控摄像头具备高清晰度、夜视、防水防尘等功能,可满足各类场所的监控需求。

2.2 传感器传感器是监控安防系统中的重要组成部分,常见的传感器包括温度传感器、湿度传感器、烟雾传感器、门禁传感器等。

这些传感器可以实时监测场所的环境参数,并在异常情况发生时触发报警或录像功能。

2.3 报警设备报警设备用于在检测到异常情况时发出警报,包括声光报警器、短信报警器等。

报警设备与监控中心或安防人员进行联动,及时通知相关人员并采取相应的措施。

2.4 存储设备存储设备用于存储监控系统采集到的图像、视频和报警日志等信息。

常见的存储设备包括硬盘录像机(DVR)、网络录像机(NVR)等。

存储设备应具备足够的存储容量和数据传输速度,以满足系统的实时存储和回放需求。

2.5 监控中心监控中心是监控安防系统的核心管理部分,负责监控设备的集中管理、图像和数据的实时处理、报警信息的接收和处理等。

监控中心通常配备有专用的监控软件,提供图像显示、录像回放、报警管理等功能。

3. 方案设计3.1 布局设计在设计监控安防系统时,首先需要根据场所的具体情况进行布局设计。

根据场所的大小、形状和功能等因素,确定监控摄像头的摆放位置和数量,以及传感器和报警设备的布置方案。

3.2 网络架构设计监控安防系统需要一个稳定、高效的网络架构来支持设备之间的通信和数据传输。

可以选择有线网络或无线网络,根据实际情况决定采用的网络设备和拓扑结构。

安防监控系统的组成ppt

安防监控系统的组成ppt
特点
安防监控系统具有实时性、高精度性、可靠性、多功能性等 特点,能够满足不同领域的安全防范需求。
安防监控系统的历史与发展
历史
安防监控系统的发展可以追溯到20世纪80年代,当时主要以模拟视频监控为 主,随着数字化技术的不断发展,数字视频监控逐渐成为主流。
发展
近年来,安防监控系统朝着网络化、智能化、高清化等方向发展,同时与其 他系统进行集成,形成了更为复杂和综合性的安防体系。
06
安防监控系统未来发展趋势 及挑战
技术创新与发展趋势
人工智能技术
随着人工智能技术的不断发展,安防监控系统将更加智 能化,能够自动识别、分析和预警异常行为,提高安全 性和效率。
高清视频技术
高清视频技术的普及将使得安防监控系统能够更清晰、 更准确地捕捉到每一个细节,提高监控质量和效率。
物联网技术
物联网技术的发展将使得安防监控系统能够实现更广泛 、更全面的监控,同时能够更好地实现远程管理和控制 。
THANKS
谢谢您的观看
网络交换机
路由器
用于将前端设备连接到网络,实现远程监控 和数据传输。
用于将监控数据传输到互联网,实现远程监 控。
03
终端显示及存储设备
终端显示设备
液晶显示器
液晶显示器是一种使用液晶技术显示图像的设备,广泛应用于安防监控系统中,具有高清 晰度、长寿命、低功耗等优点。
大屏显示器
大屏显示器通常由多个液晶屏幕拼接而成,具有更大的显示面积和更高的分辨率,适用于 需要同时显示多个监控画面的场景。
02
前端设备及传输设备
前端设备
摄像头
用于拍摄和记录监控区域的图像和 视频。
红外感应器
用于在黑暗环境下探测人体和物体 的移动。

安防监控技术要求

安防监控技术要求

安防监控安装技术要求技术要求4.1 系统基本构成视频安防监控系统一般由前端、传输、控制及显示记录四个主要部分组成。

前端部分包括一台或多台摄像机以及与之配套的镜头、云台、防护罩、解码驱动器等;传输部分包括电缆和/或光缆,以及可能的有线/无线信号调制解调设备等;控制部分主要包括视频切换器、云台镜头控制器、操作键盘、种类控制通信接口、电源和与之配套的控制台、监视器柜等;显示记录设备主要包括监视器、录像机、多画面分割器等。

根据使用目的、保护范围、信息传输方式,控制方式等的不同,视频安防监控系统可有多种构成模式。

本标准仅对各种不同类型视频监控系统的共同部分提出了通用技术要求。

各种不同的视频监控系统的共同部分的基本构成如图1所示。

4.2 系统设备要求4.2.1 系统各部分设备选型4.2.1.1 应满足现场环境要求和功能使用要求,同时应符合现行国家标准和行业标准有关技术要求。

4.2.1.2 前端设备可为分离组合型摄像机,也可为一体化摄像机。

4.2.1.3 传输设备可以为普通的电缆,也可以为光调制解调设备与光纤配合,也可以为微波开路传输设备。

4.2.1.4 显示设备可以是普通的电视机,专业监视器,也可以是显示器和/4.2.1.4 显示设备可以是普通的电视机,专业监视器,也可以是显示器和/或其他设备如投影机、组合大屏幕等;记录设备可以为普通录像机,长时延录像机,也可以是数字记录设备如数字硬盘录像设备,以及可能配置的多画面分割器、大屏幕控制器等。

4.2.1.5 显示设备的配置数量应满足现场监视用摄像机数量和管理使用的要求,即应合理确定视频输入输出的配比关系。

4.2.1.6 显示设备的屏幕尺寸应满足观察者监视要求。

4.2.1.7 数字图像记录设备应根据管理要求,合理选择。

设备自身应有不可修改的系统特征信息(如系统“时间戳”、跟踪文件或其他硬件措施),以保证系统记录资料的完整性。

4.2.1.8 控制设备中的切换器与云台镜头控制器可以是分离的,通常在稍大的系统内,切换器、云台镜头控制器等采用集成式设备。

安防监控系统组成与架构解析

安防监控系统组成与架构解析

安防监控系统组成与架构解析近年来,随着社会的发展和技术的进步,安防监控系统越来越受到人们的重视。

本文将分析安防监控系统的组成与架构,以便更好地了解该系统的工作原理和应用领域。

一、安防监控系统的组成安防监控系统主要由以下几个组成部分构成:1. 摄像机:是安防监控系统中最基础的部件之一。

摄像机负责捕捉图像信号,并将其转化为电信号。

根据不同的需求,摄像机可以是模拟摄像机或网络摄像机。

2. 录像机/存储器:安防监控系统需要将捕捉到的图像信号进行录制和存储。

录像机主要负责将图像信号转换为视频,并保存到磁盘上。

存储器则负责存储录制下来的视频数据。

3. 显示器:安防监控系统的核心目标是为用户提供实时的监控视图。

显示器用于显示录制下来的视频图像,以便用户可以实时观察。

4. 数据传输设备:安防监控系统通常需要将捕捉到的图像信号传输到远程位置,以便用户可以远程观看。

数据传输设备可以是有线传输设备(如网线)或者是无线传输设备(如无线网络)。

二、安防监控系统的架构安防监控系统的架构可以分为以下几个层次:1. 捕捉层:该层主要包括摄像机和相关的传感器设备。

摄像机负责捕捉图像信号,传感器设备则负责捕捉其他环境参数信息,如温度、湿度等。

捕捉到的信号将通过数据传输设备传送到下一层。

2. 视频处理层:该层主要包括视频压缩编码和图像处理等功能。

视频压缩编码技术能够将大量的图像数据进行压缩,以减少存储空间和传输带宽的需求。

图像处理技术可以对捕捉到的图像进行增强和优化,提高图像质量和监控效果。

3. 存储层:该层主要负责将捕捉到的图像数据进行存储和管理。

存储层可以分为本地存储和远程存储两部分。

本地存储通常是指将图像数据保存在录像机或存储设备上,而远程存储则是将图像数据传输到云端或其他远程服务器上。

4. 用户层:该层为最上层,主要为用户提供各种功能和服务。

用户可以通过显示器观看实时视频图像,也可以通过手机或电脑远程监控。

此外,用户层还可以提供报警功能、录像回放功能等。

安防监控系统建设方案

安防监控系统建设方案

安防监控系统建设方案一、引言随着社会的发展和进步,安全问题日益凸显,安防监控系统的建设成为各个领域不可或缺的一部分。

无论是公共场所、企事业单位还是个人住宅,都需要安装安防监控系统来保障人员和财产的安全。

本文将就安防监控系统的建设方案进行探讨,包括系统的组成、技术选型、布局设计等方面。

二、安防监控系统组成安防监控系统主要由以下几个组成部分构成:1. 摄像机:摄像机是安防监控系统的核心设备,用于采集监控区域的图像。

根据监控需求和环境特点,可以选择不同类型的摄像机,如固定摄像机、云台摄像机、红外摄像机等。

2. 录像机:录像机用于接收和存储摄像机采集到的图像。

根据存储需求和系统规模,可以选择硬盘录像机(DVR)或网络录像机(NVR)。

同时,为了提高系统的可靠性和容量,可以采用分布式存储技术。

3. 显示设备:显示设备用于实时显示和回放录像。

常见的显示设备包括监视器、电视墙和投影仪等。

4. 控制设备:控制设备用于对摄像机和录像机进行控制和管理。

包括键盘控制器、远程控制器和管理软件等。

5. 网络设备:网络设备用于实现监控系统的远程访问和管理。

包括交换机、路由器和防火墙等。

三、技术选型在安防监控系统建设中,技术选型是非常重要的一环。

根据不同的场景和需求,可以选择合适的技术方案。

1. 摄像机:根据监控区域的大小、光线条件和安装位置等因素,选择合适的摄像机类型。

例如,在室内环境中,可以选择固定摄像机;在室外环境中,可以选择防护等级较高的云台摄像机。

2. 录像机:根据存储需求和系统规模,选择合适的录像机。

如果需要长时间存储大量的录像数据,可以选择网络录像机和分布式存储技术。

3. 显示设备:根据监控中心的规模和需求,选择合适的显示设备。

如果需要同时显示多个监控画面,可以选择电视墙或投影仪。

4. 控制设备:根据系统的管理需求,选择合适的控制设备。

如果需要对多个摄像机进行控制和管理,可以选择键盘控制器和远程控制器。

5. 网络设备:根据系统的网络需求,选择合适的网络设备。

视频安防监控系统组成

视频安防监控系统组成
视频安防监控系统组成
组成部分
• 1. 摄像部分(前端) • 2.传输分配部分 • 3.控制部分 • 4.图像处理与显示部分
摄像部分(摄像,将图像转换为电信号)
• 摄像机:监控
• 防护罩:为了保证摄像机在恶劣的环境下使用,延长其使用寿命,还可以 尽量防止对摄像机和镜头的人为破坏。
传输分配部分(信号传输)
• 云台控制器: 在集中控制器输出交流
电压至云台,以驱动云台 电动机转动,完成相应动 作
图像处理与显示部分
视频切换器(矩阵): 对多路视频信号 自动/手动切换
录像机
THANK 光纤 •
网线
一路视频信号转换为多路输出信号供多台 监视器监视同一目标,或将用于一路的图 像信号向多个系统接力传送
放大信号补偿传输中的信号衰弱
控制部分(对摄像和传输部分设备远程控制)
• 集中控制器 :配合辅助设备, 对摄像机遥控
云台:为了延伸监控摄像机 监控范围,它能实现上下和 左右转动.
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

安防监控系统安防监控系统是应用光纤、同轴电缆或微波在其闭合的环路内传输视频信号,并从摄像到图像显示和记录构成独立完整的系统。

它能实时、形象、真实地反映被监控对象,不但极大地延长了人眼的观察距离,而且扩大了人眼的机能,它可以在恶劣的环境下代替人工进行长时间监视,让人能够看到被监视现场的实际发生的一切情况,并通过录像机记录下来。

同时报警系统设备对非法入侵进行报警,产生的报警信号输入报警主机,报警主机触发监控系统录像并记录。

安防监控系统的构成:前端部分:前端完成模拟视频的拍摄,探测器报警信号的产生,云台、防护罩的控制,报警输出等功能。

主要包括:摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。

摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号,经同轴电缆传输。

电动变焦镜头将拍摄场景拉近、推远,并实现光圈、调焦等光学调整。

温、湿度传感器可探测环境内温度、湿度,从而保证内部良好的物理环境。

云台、防护罩给摄像机和镜头提供了适宜的工作环境,并可实现拍摄角度的水平和垂直调整。

解码器是云台、镜头控制的核心设备,通过它可实现使用微机接口经过软件控制镜头、云台。

传输部分:这里介绍的传输部分主要由同轴电缆组成。

传输部分要求在前端摄像机摄录的图像进行实时传输,同时要求传输具有损耗小,可靠的传输质量,图像在录像控制中心能够清晰还原显示。

控制部分:该部分是安防监控系统的核心,它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。

它的核心单元是采集、压缩单元,它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。

控制部分是实现报警和录像记录进行联动的关键部分。

电视墙显示部分:该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。

系统支持多画面回放,所有通道同时录像,系统报警屏幕、声音提示等功能。

它既兼容了传统电视监视墙一览无余的监控功能,又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。

终端显示部分实际上还完成了另外一项重要工作——控制。

这种控制包括摄像机云台、镜头控制,报警控制,报警通知,自动、手动设防,防盗照明控制等功能,用户的工作只需要在系统桌面点击鼠标操作即可。

防盗报警部分:在重要出入口、楼梯口安装主动式红外探头,进行布防,在监控中心值班室(监控室)安装报警主机,一旦某处有人越入,探头即自动感应,触发报警,主机显示报警部位,同时联动相应的探照灯和摄像机,并在主机上自动切换成报警摄像画面,报警中心监控用计算机弹出电子地图并作报警记录,提示值班人员处理,大大加强了保安力度。

报警防范系统是利用主动红外移动探测器将重要通道控制起来,并连接到管理中心的报警中心,当在非工作时间内有人员从非正常入口进入时,探测器会立即将报警信号发送到管理中心,同时启动联动装置和设备,对入侵者进行警告,可以进行连续摄像及录像。

系统供电:电源的供给对于保证整个闭路监控报警系统的正常运转起到至关重要的作用,一旦电源受破坏即会导致整个系统处于瘫痪状态。

系统的供电可以采用集中供电和分散供电两部分,用户可以根据实际的需要进行选择。

以上仅是一个的典型安防监控系统介绍,在实际应用中会有不同种类型的方案出现,安防监控系统方案一般会根据用户的不同要求而量身订制。

监控系统常见的故障现象及其解决方法(一)在一个监控系统进入调试阶段、试运行阶段以及交付使用后,有可能出现这样那样的故障现象,如:不能正常运行、系统达不到设计要求的技术指标、整体性能和质量不理想,亦即一些“软毛病”。

这些问题对于一个监控工程项目来说,特别是对于一个复杂的、大型的监控工程项目来说,是在所难免的。

1.电源不正确引发的设备故障。

电源不正确大致有如下几种可能:供电线路或供电电压不正确、功率不够(或某一路供电线路的线径不够,降压过大等)、供电系统的传输线路出现短路、断路、瞬间过压等。

特别是因供电错误或瞬间过压导致设备损坏的情况时有发生。

因此,在系统调试中,供电之前,一定要认真严格地进行核对与检查,绝不应掉以轻心。

2.由于某些设备(如带三可变镜头的摄像机及云台)的连结有很多条,若处理不好,特别是与设备相接的线路处理不好,就会出现断路、短路、线间绝缘不良、误接线等导致设备的损坏、性能下降的问题。

在这种情况下,应根据故障现象冷静地进行分析,判断在若干条线路上是由于哪些线路的连接有问题才产生那种故障现象。

这样就会把出现问题的范围缩小了。

特别值得指出的是,带云台的摄像机由于全方位的运动,时间长了,导致连线的脱落、挣断是常见的。

因此,要特别注意这种情况的设备与各种线路的连接应符合长时间运转的要求。

3.设备或部件本身的质量问题。

从理论上说,各种设备和部件都有可能发生质量问题。

但从经验上看,纯属产品本身的质量问题,多发生在解码器、电动云台、传输部件等设备上。

值得指出的是,某些设备从整体上讲质量上可能没有出现不能使用的问题,但从某些技术指标上却达不到产品说明书上给出的指标。

因此必须对所选的产品进行必要的抽样检测。

如确属产品质量问题,最好的办法是更换该产品,而不应自行拆卸修理。

除此之外,最常见的是由于对设备调整不当产生的问题。

比如摄像机后截距的调整是非常细致和精确的工作,如不认真调整,就会出现聚焦不好或在三可变镜头的各种操作时发生散焦等问题。

另外,摄像机上一些开关和调整旋钮的位置是否正确、是否符合系统的技术要求、解码器编码开关或其它可调部位设置的正确与否都会直接影响设备本身的正常使用或影响整个系统的正常性能。

4.设备(或部件)与设备(或部件)之间的连接不正确产生的问题大致会发生在以下几个方面:⑴阻抗不匹配。

⑵通信接口或通信方式不对应。

这种情况多半发生在控制主机与解码器或控制键盘等有通信控制关系的设备之间,也就是说,选用的控制主机与解码器或控制键盘等不是一个厂家的产品所造成的。

所以,对于主机、解码器、控制键盘等应选用同一厂家的产品。

⑶驱动能力不够或超出规定的设备连接数量。

比如,某些画面分割器带有报警输入接口在其产品说明书上给出了与报警探头、长延时录像机等连接的系统主机连成系统,如果再将报警探头并联接至画面分割器的报警输入端,就会出现探头的报警信号既要驱动报警主机,又要驱动画面分割器的情况。

在这种情况下,往往会出现驱动能力不足的问题。

表现出的现象是,画面分割器虽然能报警,但出于输入的报警信号弱而工作不稳定,从而导致对应发生报警信号的那一路摄像机的图像画面在监视器上虽然瞬间转换为全屏幕画面却又丢掉(保持不住),而使监视器上的图像仍为没报警之前的多画面。

解决类似上述问题的方法之一是通过专用的报警接口箱将报警探头的信号与画面分割器或视频切换主机相对应连接,二是在没有报警接口箱的情况时,可自行设计加工信号扩展设备或驱动设备。

上述谈及的问题,有时也会出现在视频信号的输出和分配上。

(二)1.视频传输中,最常见的故障现象表现在监视器的画面上出现一条黑杠或白杠,并且或向上或向下慢慢滚动。

因此,在分析这类故障现象时,要分清产生故障的两种不同原因。

要分清是电源的问题还是地环路的问题,一种简易的方法是,在控制主机上,就近只接入一台电源没有问题的摄像机输出信号,如果在监视器上没有出现上述的干扰现象,则说明控制主机无问题。

接下来可用一台便携式监视器就近接在前端摄像机的视频输出端,并逐个检查每台摄像机。

如有,则进行处理。

如无,则干扰是由地环路等其它原因造成的。

2.监视器上出现木纹状的干扰。

这种干扰的出现,轻微时不会淹没正常图像,而严重时图像就无法观看了(甚至破坏同步)。

这种故障现象产生的原因较多也较复杂。

大致有如下几种原因:⑴视频传输线的质量不好,特别是屏蔽性能差(屏蔽网不是质量很好的铜线网,或屏蔽网过稀而起不到屏蔽作用)。

与此同时,这类视频线的线电阻过大,因而造成信号产生较大衰减也是加重故障的原因。

此外,这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。

由于产生上述的干扰现象不一定就是视频线不良而产生的故障,因此这种故障原因在判断时要准确和慎重。

只有当排除了其它可能后,才能从视频线不良的角度去考虑。

若真是电缆质量问题,最好的办法当然是把所有的这种电缆全部换掉,换成符合要求的电缆,这是彻底解决问题的最好办法。

⑵由于供电系统的电源不“洁净”而引起的。

这里所指的电源不“洁净”,是指在正常的电源(50周的正弦波)上叠加有干扰信号。

而这种电源上的干扰信号,多来自本电网中使用可控硅的设备。

特别是大电流、高电压的可控硅设备,对电网的污染非常严重,这就导致了同一电网中的电源不“洁净”。

比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等,都会对电源产生污染。

这种情况的解决方法比较简单,只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。

⑶系统附近有很强的干扰源。

这可以通过调查和了解而加以判断。

如果属于这种原因,解决的办法是加强摄像机的屏蔽,以及对视频电缆线的管道进行接地处理等。

3.由于视频电缆线的芯线与屏蔽网短路、断路造成的故障。

这种故障的表现形式是在监视器上产生较深较乱的大面积网纹干扰,以至图像全部被破坏,形不成图像和同步信号。

这种情况多出现在BNC接头或其它类型的视频接头上。

即这种故障现象出现时,往往不会是整个系统的各路信号均出问题,而仅仅出现在那些接头不好的路数上。

只要认真逐个检查这些接头,就可以解决。

4.由于传输线的特性阻抗不匹配引起的故障现象。

这种现象的表现形式是在监视器的画面上产生若干条间距相等的竖条干扰,干扰信号的频率基本上是行频的整数倍。

这是由于视频传输线的特性阻抗不是75Ω而导致阻抗失配造成的。

也可以说,产生这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。

解决的方法一般靠“始端串接电阻”或“终端并接电阻”的方法去解决。

另外,值得注意的是,在视频传输距离很短时(一般为 150米以内),使用上述阻抗失配和分布参数过大的视频电缆不一定会出现上述的干扰现象。

解决上述问题的根本办法是在选购视频电缆时,一定要保证质量。

必要时应对电缆进行抽样检测。

5.由传输线引入的空间辐射干扰。

这种干扰现象的产生,多数是因为在传输系统、系统前端或中心控制室附近有较强的、频率较高的空间辐射源。

这种情况的解决办法一个是在系统建立时,应对周边环境有所了解,尽量设法避开或远离辐射源;另一个办法是当无法避开辐射源时,对前端及中心设备加强屏蔽,对传输线的管路采用钢管并良好接地。

(三)1. 云台的故障。

一个云台在使用后不久就运转不灵或根本不能转动,是云台常见故障。

这种情况的出现除去产品质量的因素外,一般是以下各种原因造成的:⑴只允许将摄像机正装的云台,在使用时采用了吊装的方式。
