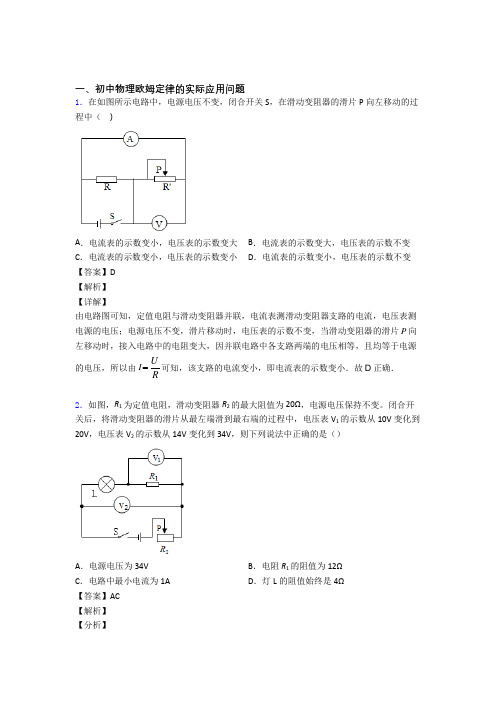

一、初中物理欧姆定律的实际应用问题1．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数不变C．电流表的示数变小，电压表的示数变小D．电流表的示数变小，电压表的示数不变【答案】D【解析】【详解】由电路图可知，定值电阻与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源的电压；电源电压不变，滑片移动时，电压表的示数不变，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，因并联电路中各支路两端的电压相等，且均等于电源的电压，所以由IUR可知，该支路的电流变小，即电流表的示数变小．故D正确．2．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。
闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34V B．电阻R1的阻值为12ΩC．电路中最小电流为1A D．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L 、定值电阻R 1与滑动变阻器R 2串联，电压表V 1测定值电阻R 1两端的电压，电压表V 2测灯泡L 与定值电阻R 1两端的电压，所以灯泡两端电压等于电压表V 2的示数减去电压表V 1的示数。
A ．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V 2的示数即为电源电压是34V ，故A 项正确；BC ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V 1的示数是10V ，电压表V 2的示数是14V ，根据串联分压的特点可知滑动变阻器两端分得的电压为R 2234V 14V 20V U U U =-=-= 由U I R=可得通过电路最小电流 R 2220V 1A 20ΩU I R ===小 由U I R=可得定值电阻R 1的阻值 1110V 10Ω1AU R I ===小 故B 项错误，C 项正确； D ．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A ，电压表V 1的示数是10V ，电压表V 2的示数是14V ，则灯泡两端电压为L 2114V 10V 4V U U U =-=-= 由U I R=可得此时灯泡L 的电阻 L L 4V 4Ω1AU R I ===小 当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V 1的示数是20V ，电压表V 2的示数是34V ，则灯泡两端电压为L 2134V 20V 14V U U U '''=-=-= 由U I R=可得此时电路电流 1120V 2A 10ΩU I R '===大 则由U I R=可得此时灯泡L 的电阻L L 14V 7Ω2AU R I ''===大 电路通过电流最大、最小时灯泡L 的阻值不同，故D 项错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题16 欧姆定律题型一：图像问题1．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示。
下列说法正确的是（）A．定值电阻R的阻值是8ΩB．定值电阻R的阻值是4ΩC．滑动变阻器的阻值范围是0~18ΩD．滑动变阻器的阻值范围是0~12Ω2．如图所示是电阻甲和乙的I﹣U图像，下列选项对图像信息判断错误的是（）A．甲是一个定值电阻，阻值为5ΩB．当乙两端的电压为2.5V时，其阻值为5ΩC．将甲和乙串联，若电路中电流为0.3A．则电路的总功率为0.6WD．将甲和乙并联，若电源电压为1V，则干路中的电流为0.3A3．在“探究电流与电压的关系”实验中，采用图像法得到如图所示的I－U图像，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（）A．成正比，R＝10ΩB．成正比，R＝1ΩC．成反比，R＝10ΩD．成反比，R＝1Ω4．小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（ ）A ．图乙中曲线A 表示电阻R 的I -U 关系图象B ．当电源电压为4V 时，电流表示数为0.5AC ．当电源电压为4V 时，小灯泡L 的实际功率为1.6WD ．如果将小灯泡L 和电阻R 串联接在电压为10V 的电源两端，电路消耗的总功率为2W5．如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U I -图像。
由图可知，以下判断正确的是（ ）A ．123R R R <<B ．123R R R >>C ．123R R R ==D ．无法比较1R 、2R 、3R 大小6．图示为电阻R 1和R 2的I -U 图像，由图可知（ ）A ．R 1的阻值为5ΩB ．R 1的阻值小于R 2的阻值C ．将R 1、R 2串联接入电路，通电后R 1两端的电压大于R 2两端的电压D ．将R 1、R 2并联接入电路，通电后通过R 1的电流大于通过R 2的电流7．（多选）图甲是探究欧姆定律的实验电路，电源电压恒定，R 1是滑动变阻器，R 2是定值电阻；图乙中的a 、b 分别是将滑动变阻器R 1的滑片从最左端移动到最右端的过程中，电流表A 的示数随两电压表V 1、V 2的示数变化关系图象。
下列说法中正确的是（ ）A ．图线a 是电流表A 的示数随电压表V 1的示数变化关系图象B ．当电压表V 1、V 2的示数相等时，滑片在滑动变阻器的中点位置C ．电源电压是6VD ．定值电阻阻值是10Ω8．如图是R 1、R 2两电阻的电压与电流关系图象，由图可知，电阻R 1的阻值为 _____欧；若将两电阻串联后接在3V 电源两端，电路中的电流为 _____A 。
9．定值电阻1R 、2R 的电流和电压关系图象如图所示。
当把12R R ，并联在某一电路中时，两电阻两端的电压之比1U ∶ 2U =______， 通过两电阻的电流之比1I ∶ 2I =______。
10．在探究“电流与电阻的关系”实验中，电路如图甲所示，多次改变电阻R 的阻值，并记录对应的电流表示数，得到如图乙所示的电流/随电阻R 变化的图象。
由图象可以得到电压表示数始终保持______V 不变；若将图象中A 、B 两点所对应的电阻A R 、B R 串联使用，则通过它们的电流之比A B :I I ______。
题型二：比例计算1．如图所示电路中，电源电压保持不变，已知R 1∶R 2=2∶1，则下列说法正确的是（ ）A ．通过R 1、R 2的电流之比为2∶1B ．电流表A 1、A 2的示数之比为2∶1C ．电阻R 1、R 2两端的电压之比为2∶1D ．电流表A 1、A 2的示数之比为3∶22．如图所示，电源电压不变，滑动变阻器的最大阻值为R ，已知R ：R 1：R 2=1：1：2，则下列说法正确的是（ ）A ．当滑片P 移动到a 端时，闭合S 1、S 2，通过R 1与R 2的电流之比是1：2B ．当滑片P 移动到a 端时，闭合S 1、S 2，通过R 1与R 2的电流之比是1：1C ．当滑片P 移动到b 端时，只闭合S 1，滑动变阻器两端的电压与R 1两端的电压之比是1：1D ．当滑片P 移动到b 端时，只闭合S 2，滑动变阻器两端的电压与R 2两端的电压之比是2：1 3．如图所示，灯泡L 1、L 2的电阻分别为20Ω和30Ω。
闭合开关S ，通过灯泡L 1、L 2的电流分别为I 1、I 2，它们两端的电压分别为U1、U2，则下列正确的是（）A．I1∶I2=2∶3，U1∶U2=1∶1B．I1∶I2=3∶2，U1∶U2=1∶1C．I1∶I2=1∶1，U1∶U2=2∶3D．I1∶I2=1∶1，U1∶U2=3∶24．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。
下列说法不正确的是（）A．R1和R2的阻值不随温度的变化而变化B．R1:R2=2: 1C．R1和R2并联在4V电源上，通过电流I1:I2=2:1D．R1和R2并联在4V电源上，消耗总功率为1.2W5．（多选）如图所示电路，电源电压为6V且保持不变，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R3的最大阻值为30Ω。
下列说法正确的是（）A．闭合开关S1、S2、S3，电流表的示数为0.9AB．闭合开关S1、S2、S3，通过R1和R2的电流之比为1∶2C．只闭合开关S1，R3的滑片由a端移动到b端的过程中，电流表和电压表的示数均变小D ．只闭合开关S 1，R 3的滑片由a 端移动到b 端的过程中，电压表示数的变化范围是6V ～1.5V 6．图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2:1，通过1R 的电流为1I ，此时1R 与2R ______联。
更换两表种类，闭合开关，两表均有示数，此时两表均为______表，通过2R 的电流为2I ，则12:I I =______。
7．将两个阻值比为1∶2的定值电阻R 1、R 2，串联接在电压为6V 的电路中，通过R 2的电流是0.2A ，则R 1和R 2两端的电压比为_______，R 2的电阻________Ω；若把它们并联接入同一电路，则通过R 1和R 2的电流比是______。
8．如图所示，当开关S 闭合，甲、乙两表为电压表时，两表读数之比U 甲∶U 乙=4∶1，则R 1∶R 2=______；当开关S 断开，甲、乙两表为电流表时，通过两电表的电流之比I 1∶I 2=______。
9．电阻R 1的I -U 图像如图所示，R 1的阻值是______Ω，把R 1与阻值是30Ω的电阻R 2并联在电源电压是4V 的电路中，通过R 1与R 2的电流之比是______，R 1与R 2两端的电压之比是______。
10．如图所示，电源电压不变，闭合开关S ，电压表V 1示数为U 1，电压表V 2示数为U 2，通过电阻R 3的电流为I 3′；断开开关，把电压表V 1换成电流表A 1，电压表V 2换成电流表A 2，再闭合开关，通过电阻R 1的电流为I 1，通过电阻R 2的电流为I 2，通过电阻R 3的电流为I 3.已知12:7:5U U =，33:1:2I I '=，则电阻123::R R R =______，电流123:: I I I ______。
题型三：故障电路分析1．如图所示，电源电压保持不变。
关于电路的工作情况，下列说法中正确的是（ ）A ．同时闭合两个开关，通过两只灯泡的电流一定相同B ．若先闭合1S ，再闭合2S ，电压表示数不变，电流表的示数变大C ．若先闭合1S ，再闭合2S ，电压表示数变大，电流表的示数变大D ．若灯1L 被短路，闭合1S 、2S 后，灯1L 不亮，灯2L 亮，电流表损坏2．如图所示的电路，电源电压恒定不变，闭合开关S 后，发现两只灯泡都不亮，电流表示数为零。
小明用一根导线检查电路故障，收集到的数据及相关现象如下表所示，则关于电路中可能存在的故障，下列说法中正确的是（ ）A．灯泡L1和电流表A断路B．电流表A和灯泡L2断路C．只有灯泡L1断路D．只有灯泡L2断路3．如图所示电路，开关闭合后，两灯都不亮。
用一根导线连接ab两点后，两灯仍不亮；再用这根导线连接b、c两点后，两灯还是不亮；仍然用这根导线连接b、d两点后，灯L1亮而灯L2不亮。
假设故障是下列中的一个，那么故障是A．灯L1断路B．灯L1短路C．灯L2断路D．开关的接线柱处断开4．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路5．如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（）A．电流表示数变小B．电压表无示数C．电压表示数不变D．电压表示数变大6．如图所示电路中，电源电压恒定。
闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。
电阻R或灯泡L仅有一个出现了故障，其它元件均完好。
下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确7．如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。
若电路中仅有一处故障，且只发生在电阻R1、R2上。
现通过接入一个电表来判断故障。
① 应选择如下方案_______________；A．将一个电流表串联在Q点B．将一个电压表并联在Q、M点之间C．将一个电压表并联在M、N两点之间② 请写出选择方案后，闭合开关S 后的操作、电表的示数变化情况及其对应的故障：_____________。
