三轴压缩试验的步骤(正式)
三轴压缩试验的步骤
三轴压缩试验的步骤1.试验前的准备工作在进行三轴压缩试验之前，需要完成一些准备工作。
首先，需要选择合适的岩石样品，并进行取样和标记。
取样时应注意样品的代表性和均匀性。
标记样品以便于后续分析和对比。
其次，准备试验设备，包括三轴试验机、压力控制系统、位移测量系统等。
2.样品预处理取得的岩石样品可能存在不同程度的水分含量、应力释放和变形等问题，对试验结果会产生影响。
因此，在进行试验之前需要对样品进行预处理。
通常，样品会被浸泡在水中，以达到饱和状态，并且在试验之前要进行充分的固结和紧密。
3.样品安装将经过预处理的样品安装到三轴试验机中。
首先，在试验机中安装好底部的容器，将样品放入容器中，然后加入任何可能需要的填充物，例如颗粒状材料。
注意，在安装过程中要尽量避免样品的变形和破坏。
4.设置载荷和控制参数根据试验要求和待研究的力学性质，设置试验中的载荷和控制参数。
载荷参数通常包括加载速度、加载方式（持续加载或脉冲加载）和加载幅值等。
控制参数通常包括应力和应变控制。
5.开始试验在设置好载荷和控制参数后，开始试验。
启动三轴试验机，将载荷施加到样品上。
控制和监测试验过程中的载荷和位移，以保证试验过程的准确性和可重复性。
在试验过程中可以记录一些数据，如应力应变关系曲线和变形特征等。
6.观察和记录试验结果在试验过程中，需要观察和记录一些重要的试验结果，例如样品的变形和破坏情况，以及载荷和位移的变化趋势。
通过观察和记录这些试验结果，可以评估样品的力学性质，如强度、变形模式和变形参数等。
7.数据处理和分析在试验结束后，需要对试验所得到的数据进行处理和分析。
对试验结果进行统计和计算，绘制相应的图表和曲线，以得到更具体和详细的试验结论。
8.结果讨论和总结在实施了数据处理和分析之后，进行试验结果的讨论和总结。
评估试验所得到的结论的可靠性和适用性，并对试验中可能存在的问题和改进方向进行分析和讨论。
以上是三轴压缩试验的正式步骤。
在实施这些步骤时，需要细心操作，严格控制试验条件，以得到准确和可靠的试验结果。
三轴压缩实验
三轴压缩实验一、实验原理：三轴试验采用圆柱形试样，可以对试样的空间三个坐标方向上施加压力。
试验时先通过压力室内的有压液体，使试样在三个轴向受到相同的周围压力（其大小由压力计测3定），并维持整个试验过程不变。
然后通过活塞向试样施加垂直轴向压力，直到试样剪坏。
二、实验过程1、仪器准备（1）应变控制式三轴仪：包括压力室、轴向位移计等装备（2）天平、其他：击实筒、饱和器、承膜筒、橡皮膜等2、操作步骤试样安装：（1）检查排水管路是否通畅；活塞在套内滑动是否正常；连接处有无漏水、漏气现象。
检查完成后关闭周围压力阀、孔隙压力阀和排水阀，以备使用。
（2）组件击样筒：将三瓣膜拼装好，夹板拧紧，并放置好透水石，在击样筒内部涂抹油（3）制作土样：（本实验才去的土样为沿海淤泥土），将淤泥土分层放入击样土中并击实，每层击实至相同高度，击实用力均匀，直至击完最后一层。
将击样筒中的式样两端整平，去除称其质量。
（4）将橡皮膜套在承膜筒内，两端翻出膜外，从吸嘴稀奇，使膜紧贴承膜筒内壁，然后要在式样外，放弃，翻起橡皮膜取出承膜筒。
将包裹着土样的橡皮膜分别扎紧放在一起底座和试样帽上。
（5）装上压力室外罩。
装是应将活塞提高，以防碰撞试样，然后将活塞你试样帽中心，病均匀地旋紧螺丝，再将轴向测力计对准活塞（6）开排气孔，向压力室冲水，当压力室快注满水时，降低进水速度，水从排气孔溢出时，关闭排气孔（7）开周围压力阀，施加所需的周围压力。
周围压力应与工程的实际荷重相适应，并尽可能使最大周围压力与土体的最大实际荷重大致相等。
（8）旋转手轮，当量力环的量表微动时表示活塞已与试样帽接触，然后将量力环的量表和变形量表的指针调整到零位。
试样剪切：（1）打开周围压力阀，关闭体变管阀、排水管阀、孔隙压力阀、量管阀。
（2）开动马达，接上离合器，进行剪切。
开始阶段，试样每产生垂直应变~%测记量力环量表读数和垂直变形量表读数各一次。
当垂直应变达3%以后，读数间隔可延长为~%各测记一次。
6.三轴压缩试验(砂土)
六、三轴压缩实验（一）实验目的三轴压缩实验是测定土的抗剪强度的一种方法。
堤坝填方、路堑、岸坡等是否稳定，挡土墙和建筑物地基是否能承受一定的荷载，都与土的抗剪强度有密切的关系。
（二）实验原理土的抗剪强度是土体抵抗破坏的极限能力，即土体在各向主应力的作用下，在某一应力面上的剪应力（τ）与法向应力（σ）之比达到某一比值，土体就将沿该面发生剪切破坏。
常规的三轴压缩实验是取4个圆柱体试样，分别在其四周施加不同的周围压力（即小主应力）σ3，随后逐渐增加轴向压力（即大主应力）σ1直至破坏为止。
根据破坏时的大主应力与小主应力分别绘制莫尔圆，莫尔圆的切线就是剪应力与法向应力的关系曲线。
三轴压缩实验适用于测定粘性土和砂性土的总抗剪强度参数和有效抗剪强度参数，可分为不固结不排水实验（UU ）；固结不排水实验（CU ）和固结排水实验（CD ）。
本演示实验进行干砂的固结不排水实验。
（三）实验设备1．三轴仪：包括轴向加压系统、压力室、周围压力系统、孔隙压力测量系统和试样变形量测系统等。
（如附图1所示）2．其它：击样器、承膜筒等。
（四）实验步骤1．试样制备：将橡皮膜下端套在压力室的底座上，放置好成样模具，使橡皮膜紧贴模具内侧；称取一定质量的干砂（烘干冷却），使砂分批通过漏斗落入橡皮膜内，如需制备较密实的砂样，用木锤轻击土样至所需密度。
2．试样安装：装上土样帽，给试样施加一定的负压力，拆除成样模具；使传压活塞与土样帽接触。
3．固结实验：进行两个试样的实验，分别施加100、400Kpa 的周围压力，数据采集系统自动采集试样的体积变形数据。
4．剪切实验：采用应变控制方式进行剪切实验，剪切应变速率取每分钟0.1％～0.5％，实验过程数据采集系统自动采集轴向力和体积变形数据，直至轴向应变为10％时为止。
8．实验结束：停机并卸除周围压力，然后拆除试样，描述试样破坏时形状。
（五）实验注意事项实验前，橡皮膜要检查是否有漏洞。
（六）计算与绘图1．试样面积剪切时校正值：011a A A ε=- 式中：ε1—轴向应变（％）2. 绘制每个实验的轴向应变－偏应力关系曲线，及轴向应变－体应变关系曲线。
三轴压缩试验
先在切土器刀口内壁涂上一薄
层油 将切土器的刀口对准土样顶面 边削土边压切土器 直至切
削到比要求的试样高度约高 为止 然后拆开切土器 将试样取
出 按要求的高度将两端削平
试样的两端面应平整 互相平行 侧面垂直 上下均匀 在切
样过程中 若试样表面因遇砾石而成孔洞 允许用切削下的余土填
补
将切削好的试样称量 直径
土或初始饱和度较低的土 取
操作时 先调周围压力至
并将反压力系统调至
同时打开周围压力阀和反压力阀 再缓缓打开孔隙压力阀
待孔隙压力稳定后 测记孔隙压力计和体变管读数 再施加下一级
的周围压力和反压力
算出本级周围压力下的孔隙压力增量 并与周围压力
增量 比较 如
则表示试样尚未饱和 这时关孔隙
压力阀 反压力阀和周围压力阀 继续按上述规定施加下一级周围
参数 和孔隙压力系数
固结排水剪 试验是试样先在某一周围压力作用下排
水固结 然后在允许试样充分排水的情况下增加轴向压力直到破
坏 本试验可以测得有效抗剪强度参数
和变形参数
引用标准
应变控制式三轴仪 应变控制式三轴仪校验方法
篇 室内土工仪器
击实试验 土工仪器的基本参数及通用技术条件 第一
仪器设备
仪器设备
应变控制式三轴仪 如图
等 每层击实至要求高度后 将表面刨毛 然后再加第 层土料
如此继续进行 直至击实最后一层 将击样筒中的试样两端整平
取出称其质量 一组试样的密度差值应小于
冲填土试样制备 土膏法
取代表性土样风 过筛 调成略大于液限的土膏 然后置于
密闭容器内 储存 左右 测定土膏含水率 同一组试样含水率
的差值不应大于
在压力室底座上装对开圆模和橡皮膜 在底座上的透水板
三轴试验报告
静力三轴试验报告——静力三轴压缩试验1.概述：静力三轴压缩试验是试样在某一固定周围压力下，逐渐增大轴向压力，直至试样破坏的一种抗剪强度试验，是以摩尔-库伦强度理论为依据而设计的三轴向加压的剪力试验。
2.试验方法：根据土样固结排水条件和剪切时的排水条件，三轴试验可分为不固结不排水剪试验（UU ）、固结不排水剪试验（CU ）、固结排水剪试验（CD ）等。
本试验采用固结排水试验方法。
3.仪器设备：静力三轴仪。
由以下几个部分组成：三轴压力室、轴向加荷系统、轴向压力量测系统、周围压力稳压系统、孔隙水压力测量系统、轴向变形量测系统、反压力体变系统、计算机数据采集和处理系统Tgwin 程序。
附属设备：击实筒、承膜筒和砂样植被模筒、天平、橡胶模、橡皮筋、透水石、滤纸等。
4.试验材料：本试验材料为ISO 标准砂，测得该材料最大干密度为m ax d ρ=1.724 g/cm 3，最小干密度为min d ρ=1.429 g/cm 3。
5.成样方法：试样高度为h=80mm ，直径为d=39.1mm ，体积可算得为V=96.1cm 3，本试验采用初始成样相对密实度为Dr=50%。
先根据公式max min max min ()()d d d r d d d D ρρρρρρ-=-反算出d ρ=1.562 g/cm 3，则可求出制备三轴试样所需的干砂的总质量m=153g 。
本试验采用干装法，将取好的干砂4等分，每份38.25g ，均匀搅拌后，先将承膜筒将试样安装到试验仪器上，然后直接在承膜筒中分4层压实到指定高度进行成样。
6.试验步骤及数据处理（1）成样方法按照上述步骤进行，成样之后降低排水管的高度，使排水管内水面高度低于试样中心高度约0.2m ，关闭排水阀，这样在试样内部形成一定的负压，以便试样能够自立。
（2）安装压力室。
试样制备完毕后，安装压力室。
安装前应先将加载杆提起，以免在放置过程中碰到试样，安装好压力室后依次渐进拧紧螺丝，保持压力室各个方向均匀下降，避免地步产生较大的缝隙。
三轴压缩试验
上一页 下一页 返回
第九章 三轴压缩试验
• 四、试验注意事项
• (1)试验前，透水石要煮过沸腾把气泡排出，橡皮膜要检查是否有 漏洞。
返回
图9. 3 固结不排水剪强度包线
返回
表9.1 三轴压缩试验记录表
返回
上一页 下一页 返回
第九章 三轴压缩试验
• (5)绘制应力圆及强度包线:对不固结不排水试验及固结不排水试验， 以法向应力为横坐标，剪应力为纵坐标。可参考图9. 3进行绘制。
• 六、试验记录
• 在表9 . 1中记录相关数据。
上一页 返回
图Hale Waihona Puke . 1 三轴试验原理示意图返回
图9.2 TSZ30-2.0应变控制式三轴仪

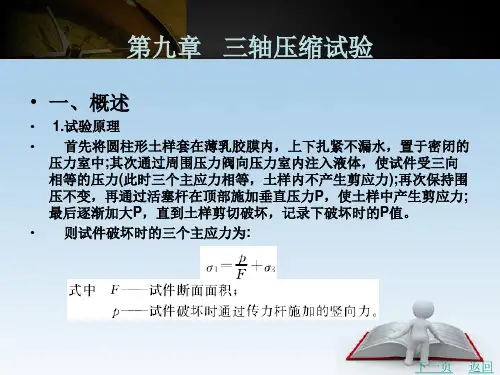

第九章 三轴压缩试验
• 一、概述
• 1.试验原理 • 首先将圆柱形土样套在薄乳胶膜内，上下扎紧不漏水，置于密闭的
压力室中;其次通过周围压力阀向压力室内注入液体，使试件受三向 相等的压力(此时三个主应力相等，土样内不产生剪应力);再次保持围 压不变，再通过活塞杆在顶部施加垂直压力P，使土样中产生剪应力; 最后逐渐加大P，直到土样剪切破坏，记录下破坏时的P值。 • 则试件破坏时的三个主应力为:
上一页 下一页 返回
第九章 三轴压缩试验
• (2)固结不排水剪(CU试验)。试验时先将土样施加周围压力 3，并 打开排水阀门，使土样在 3 作用下充分排水固结。在确认土样的固
结已经完成后，关闭排水阀门。施加竖向力P，使土样在不能向外排 水的条件下受剪切破坏。同样，该项试验在剪切过程中孔隙水压力不 为零，也可测定。 • (3)固结排水剪(CD试验)。在整个试验过程中，始终打开排水阀门， 即在施加6:和竖向力户的全过程中，土样始终处于排水状态。
三轴压缩试验
实验报告纸土木工程专业07级土木(1)班姓名龚尧学号07580691同组人员余成廷、谢婧、陶家妮、孙天华名称土木试验与原理实验名称三轴压缩试验实验日期 2009年11月26日一、试验目的测定土体抗剪强度的一种比较完善的室内试验方法。
二、试验方法不固结不排水试验：时间在施加周围压力和随后施加偏应力直至剪坏的整个实验过程中都不允许排水，这样从开始加压直至试样剪坏，土中的含水量始终保持不变，孔隙水压力也不可能消散，可以测得总盈利抗剪强度指标C u和∅u；三、仪器设备1、三轴仪2、击实器和饱和器；3、切土盘、切土器、切土架和原装土分样器；4、砂样制备模筒和承模筒；5、天平和游标卡尺；6、其它如乳膜薄、橡皮筋、透水石、滤纸、切土刀、钢丝锯、毛玻璃板、空气压缩机。
四、不固结不排水试验法（UU）试验1、操作步骤（1）周围压力一般可分为3~4级进行，剪切速率取0.5%~1%，读书按应变增量0.3%~0.4%测记一次。
（2）加压步骤为50kPa，100kPa，150kPa，200kPa施加。
（3）施加第一级周围压力后，即对试样进行剪切，当测力计读书达到稳定或出现倒退时，测记测力计和轴向变形读书，同时立刻关闭电动机停止剪切，并将轴向压力退至零。
（4）施加第二级或以后各级周围压力下剪切试验，对于脆性破坏的结构性强的土样或沙性土，土的破坏应变一般小于5%，甚至于小于3%，因此当破坏应力出现时，即可施加下一级周围压力；而对于塑性破坏的试样，破坏应变应控制在5%~7%，然后施加下一级周围压力，累计应变不可超过20%。
2、成果整理（1）试样面积和高度修正轴向应变和面积修正：ε1=∆hh0；A a=A1−ε1（2）应力计算：不排水不固结剪各级周围压力下的偏应力计算：σ1−σ3=RCA01−ε1×10式中A0——试样起始面积（cm2）A a——剪切过程中试样修正后面积（cm2）A——CU实验其他各级压力下固结后面积（cm2）h0——试样起始高度（cm）ε1——各级周围压力下剪切时轴向应变（%）R——测力环读书（0.01mm）C——测力环系数（N/0.01mm）（3）制图绘制不固结不排水剪应力应变关系曲线。
三轴压缩试验文库.
三轴压缩试验目的和适用范围三轴压缩试验是测定土的抗剪强度的一种方法它通常用个圆柱形试样分别在不同的恒定周围压力即小主应力下施加轴向压力即产生主应力差进行剪切直至破坏然后根据摩尔库仑理论求得抗剪强度参数本规程适用于测定细粒土和砂类土的总抗剪强度参数和有效抗剪强度参数根据排水条件的不同本试验分为不固结不排水剪固结不排水剪或和固结排水剪等种试验类型不固结水排水剪试验是在施加周围压力和增加轴向压力直至破坏过程中均不允许试样排水本试验可以测得总抗剪强度参数固结不排水剪或试验是试样先在某一周围压力作用下排水固结然后在保持不排水的情况下增加轴向压力直至破坏本试验可以测得总抗剪强度参数或有效抗剪强度参数和孔隙压力系数固结排水剪试验是试样先在某一周围压力作用下排水固结然后在允许试样充分排水的情况下增加轴向压力直到破坏本试验可以测得有效抗剪强度参数和变形参数引用标准应变控制式三轴仪应变控制式三轴仪校验方法击实试验土工仪器的基本参数及通用技术条件第一篇室内土工仪器仪器设备仪器设备应变控制式三轴仪如图所示有反压力控制系统周围压力控制系统压力室孔隙水压力量测系统试验机等其技术条件应符合规定图三轴仪组成示意图反压力控制系统轴向测力计轴向位移计试验机横梁孔隙压力测量系统活塞压力室升降台量水管试验机周围压力控制系统压力源体变管周围压力阀量管阀孔隙压力阀手轮体变管阀排水管孔隙压力传感器排水管阀附属设备击实筒见图饱和器见图图击实筒套环定位螺丝导杆击锤底板套筒饱和器底板图饱和器土样筒紧箍夹板拉杆透水板切土盘见图切土器和切土架见图分样器见图承膜筒见图制备砂样圆模见图用于冲填土或砂性土天平称量分度值称量分度值称量分度值量表量程分度值橡皮膜对直径和的试样橡皮膜厚度以为宜对直径的试样橡皮膜厚度以为宜仪器设备的检定和校准天平应按相应的检定规程规定进行检定应变控制式三轴仪应按规定的方法进行校准图切土盘图切土器和切土架图原状土分样器量表应按大量程百分表检定规程进行检定仪器检查图承膜筒安装示意图压力室底座透水板试样承膜筒橡皮膜上帽吸气孔周围压力控制系统和反压力控制系统的仪表的误差应小于全量程的采用传感器时其误差应小于全量程的根据试样的强度大小选择不同量程的测力计最大轴向压力的准确度不小于孔隙压力量测系统的气泡应排除其方法是孔隙压力量测系统中充以无气水煮沸冷却后的蒸馏水并施加压力小心打开孔隙压力阀让图制备砂样圆模压力室底座透水板制样圆模两片合成紧箍像皮膜橡皮圈管路中的气泡从压力室底座排出应反复几次直到气泡完全冲出为止若用零位指示器时将零位指示器中的水银移入贮槽内关闭量管阀用调压筒对孔隙压力测量系统加压排除气泡需要注意不要使贮槽内水银冲出指示器排气完毕后从贮槽中移回水银关闭孔隙压力阀用调压筒施加压力孔隙压力量测系统的体积因数应小于排水管路应通畅活塞在轴套内应能自由滑动各连接处应无漏水漏气现象俟仪器检查完毕关周围压力阀孔隙压力阀和排水阀以备使用橡皮膜在使用前应仔细检查其方法是扎紧两端在膜内充气然后沉入水下检查应无气泡溢出仪器检查的各项结果应符合的规定操作步骤试样制备试样尺寸应符合下列要求试样高度与直径之比应为对于有裂隙软弱面或构造面的试样直径宜采用原状土试样制备对于较软的土样先用钢丝锯或削土刀切取一稍大于规定尺寸的土柱放在切土盘的上下圆盘之间见图再用钢丝据或削土刀紧靠侧板由上往下细心切表土样粒径与试样直径的关系表试样直径允许粒径削边切削边转动圆盘直至土样的直径被削成规定的直径为止然后按试样高度的要求削平上下两端对于直径为的软粘土土样可先用分样器图分成个土柱然后再按上述的方法切削成直径为的试样对于较硬的土样先用削土刀或钢丝锯切取一稍大于规定尺寸的土柱上下两端削平按试样要求的层次方向放在切土架上用切土器切削见图先在切土器刀口内壁涂上一薄层油将切土器的刀口对准土样顶面边削土边压切土器直至切削到比要求的试样高度约高为止然后拆开切土器将试样取出按要求的高度将两端削平试样的两端面应平整互相平行侧面垂直上下均匀在切样过程中若试样表面因遇砾石而成孔洞允许用切削下的余土填补将切削好的试样称量直径的试样准确至直径和的试样准确至试样高度和直径用卡尺量测试样的平均直径按式计算式中试样平均直径分别为试样上中下部位的直径取切下的余土平行测定含水率取其平均值作为试样的含水率对于同一组原状试样密度的差值不宜大于含水率差值不宜大于对于特别坚硬的和很不均匀的土样如不易切成平整均匀的圆柱体时允许切成与规定直径接近的柱体按所需试样高度将上下两端削平称取质量然后包上橡皮膜用浮称法称试样的质量并换算出试样的体积和平均直径扰动土试样制备击实法选取一定数量的代表性土样对直径试样约取和试样分别取和经风干碾碎过筛筛的孔径应符合本规程表规定测定风干含水率按要求的含水率算出所需加水量计算方法参照中式将需加的水量喷洒到土料上拌匀稍静置后装入塑料袋然后置于密闭容器内至少使含水率均匀取出土料复测其含水率测定的含水率与要求的含水率的差值应小于否则需调整含水率至符合要求为止击样筒的内径应与试样直径相同击锤的直径宜小于试样直径也允许采用与试样直径相等的击锤击样筒壁在使用前应洗擦干净涂一薄层凡士林根据要求的干密度称取所需土质量按试样高度分层击实粉质土分层粘质土分层击实各层土料质量相等每层击实至要求高度后将表面刨毛然后再加第层土料如此继续进行直至击实最后一层将击样筒中的试样两端整平取出称其质量一组试样的密度差值应小于冲填土试样制备土膏法取代表性土样风过筛调成略大于液限的土膏然后置于密闭容器内储存左右测定土膏含水率同一组试样含水率的差值不应大于在压力室底座上装对开圆模和橡皮膜在底座上的透水板上放一湿滤纸连接底座的透水板均应饱和橡皮膜与底座扎紧称制备好的土膏用调土刀将土膏装入橡皮膜内装土膏时避免试样内夹有气泡试样装好后整平上端称剩余土膏计算装入土膏的质量在试样上部依次放湿滤纸透水板和试样帽并扎紧橡皮膜然后打开孔隙压力阀和量管阀降低量水管使其水位低于试样中心约测记量水管读数算出排水后试样的含水率拆去对开模测定试样上中下部位的直径及高度按本规程式计算试样的平均直径及体积砂类土试样制备根据试验要求的试样干密度和试样体积称取所需风干砂样质量分三等分在水中煮沸冷却后待用开孔隙压力阀及量管阀使压力室底座充水将煮沸过的透水板滑入压力室底座上并用橡皮带把透水板包扎在底座上以防砂土漏入底座中关孔隙压力阀及量管阀将橡皮膜的一端套在压力室底座上并扎紧将对开模套在底座上将橡皮膜的上端翻出然后抽气使橡皮膜贴紧对开模内壁见图在橡皮膜内注脱气水约达试样高的用长柄小勺将煮沸冷却的一份砂样装入膜中填至该层要求高度Array第层砂样填完后继续注水至试样高度的再装第层砂样如此继续装样直至模内装满为止如果要求干密度较大则可在填砂过程中轻轻敲打对开模务使所称出的砂样填满规对含有细粒土和要求高密度的试样可采用干砂制备用水头饱和或反压力饱和定的体积然后放上透水板试样帽翻起橡皮膜并扎紧在试样帽上开量管阀降低量管使管内水面低于试样中心高程以下约对于直径的试样约在试样内产生一定负压使试样能站立拆除对开模按本规程之量试样高度与直径复核试样干密度各试样之间的干密度差值应小于试样饱和抽气饱和将装有试样的饱和器置于无水的抽气缸内进行抽气当真空度接近当地个大气压后应继续抽气继续抽气时间宜符合下列要求粉质土大于粘质土大于密实的粘质土大于当抽气时间达到上述要求后徐徐注入清水并保持真空度稳定待饱和器完全被水淹没即停止抽气并释放抽气缸的真空试样在水下静置时间应大于然后取出试样并称其质量水头饱和对于粉土或粉质砂土均可直接在仪器上用水头饱和其方法是先按本规程之至步骤安装完毕试样顶用透水帽然后施加的周围压力并同时提高试样底部量管的水面和降低连接试样顶部固结排水管的水面使两管水面差在左右打开量管阀孔隙压力阀和排水阀让水自下而上通过试样直至同一时间间隔内量管流出的水量与固结排水管内的水量相等为止二氧化碳饱和二氧化碳饱和适用于无粘性的松砂紧砂及密度低的粉质土二氧化碳的饱和装置见图其步骤如下试样安装完成后装上压力室罩将各阀门关闭开周围压力阀对试样施加的周围压力图二氧化碳饱和装置图减压阀储气瓶供气阀将减压阀调至开供气阀使气体由试样底部输入试样内开体变管阀当体变管内的水面无气泡时关闭供气阀开孔隙压力阀及量管阀升高量管内水面使保持高于体变管内水面约当量管内流出的水量约等于体变管内上升的水量为止再继续水头饱和后关闭体变管阀及孔隙压力阀反压力饱和按本规程或规定进行试样饱和并用值孔隙压力系数检查饱和度如试样的饱和度达不到可对试样施加反压力以达到完全饱和施加反压力装置见图其步骤如下试样装好以后装上压力室罩关孔隙压力阀和反压力阀测记体变管读数先对试样施加的周围压力预压并开孔隙压力阀待孔隙压力稳定后记下读数然后关孔隙压力阀反压力应分级施加并同时分级施加周围压力以尽量减少对试样的扰动在施加反压力过程中始终保持周围压力比反压力大反压力和周围压力的每级增量对软粘土取对坚实的土或初始饱和度较低的土取操作时先调周围压力至并将反压力系统调至同时打开周围压力阀和反压力阀再缓缓打开孔隙压力阀待孔隙压力稳定后测记孔隙压力计和体变管读数再施加下一级的周围压力和反压力算出本级周围压力下的孔隙压力增量并与周围压力增量比较如则表示试样尚未饱和这时关孔隙压力阀反压力阀和周围压力阀继续按上述规定施加下一级周围压力和反压力当试样在某级压力下达到时应保持反压力不变增大周围压力假若试样内增加的孔隙压力等于周围压力的增量表明试样已完全饱和否则应重复上述步骤直至试样饱和为止试样安装和固结不固结不排水剪试验试验对压力室底座充水在底座上放置不透水板并依次放置试样不透水板及试样帽对于冲填土或砂性土的试样安装分别按本规程或规定进行将橡皮膜套在承膜筒内两端翻出筒外见图从吸气孔吸气使膜贴紧承膜筒内壁然后套在试样外放气翻起橡皮膜的两端取出承膜筒用橡皮圈将橡皮膜分别扎紧在压力室底座和试样帽上装上压力室罩安装时应先将活塞提升以防碰撞试样压力室罩安放后将活塞对准试样帽中心并均匀地旋紧螺丝再将轴向测力计对准活塞开排气孔向压力室充水当压力室内快注满水时降低进水速度水从排气孔溢出时关闭排气孔关体变管阀及孔隙压力阀开周围压力阀施加所需的周围压力周围压力大小应与工程的实际荷载相适应并尽可能使最大周围压力与土体的最大实际荷载大致相等也可按施加旋转手轮同时转动活塞当轴向测力计有微读数时表示活塞已与试样帽接触然后将轴向测力计和轴向位移计的读数调整到零位固结不排水剪试验测孔隙压力试验开孔隙压力阀及量管阀使压力室底座充水排气并关阀将煮沸过的透水板滑入压力室底座上然后放上湿滤纸和试样试样上端亦放一湿滤纸及透水板在其周围贴上条浸湿的滤纸条宽度为试样直径的左右滤纸条上端与透水石连接按本规程之规定将橡皮膜套在试样外橡皮膜下端扎紧在压力室底座上用软刷子或双手自下向上轻轻按抚试样以排除试样与橡皮膜之间的气泡对于饱和软粘土可开孔隙压力阀及量管阀使水徐徐流入试样与橡皮膜之间以排除夹气然后关闭开排水管阀使水从试样帽徐徐流出以排除管路中气泡并将试样帽置于试样顶端排除顶端气泡将橡皮膜扎紧在试样帽上降低排水管使其水面至试样中心高程以下吸出试样与橡皮膜之间多余水分然后关排水管阀按本规程之和的规定装上压力室罩并注满水然后放低排水管使其水面与试样中心高度齐平并测记其水面读数关排水管阀使量管水面位于试样中心高度处开量管阀若用零位指如要施加反压力饱和试样所贴的滤纸条必须中间断开约试样高度或自底部向上贴至试样高度处示器时用调压筒调整零位指示器的水银面于毛细管指示线测读传感器记下孔隙压力计起始读数然后关量管阀按本规程之的规定施加周围压力并调整各测力计和位移计读数打开孔隙压力阀若用零位指示器用调压筒先将孔隙压力计读数调至接近该级周围压力大小然后缓缓打开孔隙压力阀并同时旋转调压筒使毛细管内水银面保持不变测记稳定后的孔隙压力读数减去孔隙压力计起始读数即为周围压力与试样的初始孔隙压力注如不测孔隙压力可以不做本款要求的试验开排水管阀的同时开动秒表按时间测记排水管水面及孔隙压力计读数在整个试验过程中零位指示器的水银面始终保持在原来位置排水管水面应置于试样中心高度处固结度至少应达到随时绘制排水量与时间平方根或时间对数曲线见图或孔隙压力消散度与时间对数曲线如要求对试样施加反压力时则按本规程规定进行然后关体变管阀增大周围压力使周围压力与反压力之差等于原来选定的周围压力记录稳定的孔隙压力读数和体变管水面读数作为固结前的起始读数开体变管阀让试样通过体变管排水并按本规程之及之规定进行排水固结固结完成后关排水管阀或体变管阀记下体变管或排水管和孔隙压力计的读数然后转动细调手轮到测力计读数开始微动时表示活塞已下试样接触记下轴向位移计读数即为固结下沉量依此算出固结后试样高度然后将测力计垂直位移计读数都调至零其余几个试样按同样方法安装试样并在不同周围压力下排水固结固结排水试验试验若试样的主固结时间已经掌握也可不读排水管和孔隙压力的过程读数图排水量与排水时间的关系曲线固结排水量与时间平方根曲线固结排水量与时间对数曲线试样安装按本规程之规定进行排水固结按本规程之规定进行试样剪切试验机的电动机启动之前应按表规定将各阀门关闭或开启表各阀门开关状态试验方法体变管阀排水管阀周围压力阀孔隙压力阀量管阀试验关关开关关试验测孔隙压力关关开开关试验关关开关关试验开开开开关注试验中用体变管或排水管试验的剪切应变速率按表规定选择表剪切应变速率表试验方法剪切应变速率备注试验试验测孔隙压力粘质土粘质土高密度粘性土试验试验开动电动机合上离合器进行剪切开始阶段试样每产生轴向应变测记测力计读数和轴向位移计读数各次当轴向应变达以后读数间隔可延长为各测记次当接近峰值时应加密读数如果试样为特别硬脆或软弱土的可酌情加密或减少测读的次数当出现峰值后再继续剪辆向应变若测力计读数无明显减少则剪切至轴向应变达试验测孔隙压力测读轴向位移计时应同时测读孔隙压力计的读数试验测读轴向位移计时应同时测读体变管读数或排水管读数试验结束后关闭电动机关周围压力阀试验测孔隙压力应关闭孔隙压力阀试验则应关闭孔隙压力阀和体变管阀然后拔出离合器倒转手轮开排气孔排去压力室内的水拆除压力室罩揩干试样周围的余水脱去试样外的橡皮膜描述破坏后形状称试样质量测定试验后含水率对于直径的试样宜取整个试样烘干和直径的试样允许切取剪切面附近有代表性的部分土样烘干对其余几个试样在不同周围压力下以同样的剪切应变速率进行试验计算和制图计算试样的高度面积体积及剪切时的面积计算公式列于表表高度面积体积计算表项目起始固结后按实测固结下沉等应变简化式剪切时校正值试样高度试样面积不固结不排水剪固结不排水剪固结排水剪试样体积表中固结下沉量由轴向位移计测得固结排水量实测或试验前后试样质量差换算排水剪中剪切时的试样体积变化按体变管或排水管读数求得轴向应变不固结不排水剪中的等于固结不排水剪及固结排水剪中的等于试样剪切时高度变化由轴向位移计测得为方便起见可预先绘制及的关系线备用按式计算主应力差式中大主应力小主应力测力计率定系数测力计读数试样剪切时的面积单位换算系数按式计算有效主应力比式中有效大主应力和有效小主应力大主应力与小主应力孔隙水压力按式式计算孔隙压力系数和式中试样在周围压力下产生的初始孔隙压力试样在主应力差下产生的孔隙压力制图根据需要分别绘制主应力差与轴向应变的关系曲线图有效主应力比与轴向应变的关系曲线图孔隙压力与轴向应变的关系曲线图用与作坐标的应力路径关系曲线图破坏点的取值以或的峰点值作为破坏点如和均无峰值应以应力路径的密集点或按一定轴向应变一般可取经过论证也可根据工程情况选取破坏应变相应的或作为破坏强度值绘制强度包线对于不固结不排水剪切试验及固结不排水剪切试验以法向应力为横坐标剪应力为纵坐标在横坐标上以为圆心为半径注脚表示破坏时的值绘制破坏总应力圆后作诸圆包线该包线的倾角为内摩擦角或包线在纵轴上的截距为粘聚力或见图及图在固结不排水剪切中测孔隙压力则可确定试样破坏时的有效应力以有效应力为横坐标剪应力为为纵坐标在横坐标轴上以为圆心以为半径绘制不同周围压力下的有效破坏应力圆后作诸圆包线包线的倾角为有效内摩擦角包线在纵轴上的截距为有效粘聚力在排水剪切试验中孔隙压力等于零抗剪强度包线的倾角和在纵轴上的截距分别以和表示如图如各应力圆无规律难以绘制各圆的强度包线可按应力图主应力差与轴向应变关系曲线图有效主应力比与轴向应变关系曲线图孔隙压力与轴向应变关系曲线图应力路径曲线正常固结粘土图不固结不排水剪强度包线图固结不排水剪强度包线路径取值即以作纵坐标作横坐标绘制应力圆作通过各圆之圆顶点的平均直线见图图固结排水剪强度包线图应力路径包线根据直线的倾角及在纵坐标上的截距按下列两式计算和式中平均直线的倾角平均直线在纵轴上的截距变形参数的整理变形参数的整理按本规程附的方法进行变形参数的整理按本规程附的方法进行记录本试验的记录格式如表表表表三轴压缩试验记录表工程名称试验者土样编号计算者土样说明校核者试验方法试验日期试样状态起始值固结后剪切后直径高度面积体积质量密度干密度试样含水率起始值剪切后盒号盒质量盒加湿土质量湿土质量盒加干土质量干土质量水质量含水率饱和度周围压力反压力周围压力下的孔隙压力孔隙压力系数破坏应变破坏主应力差破坏大主应力破坏孔隙压力系数相应的有效大主应力相应的有效大主应力最大有效主应力比孔隙压力系数试样破坏情况的描述呈鼓状破坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TSZ-3应变控制式三轴仪
（无级调速）
中国水电十局中心试验室
2012-7-20编写操作步骤
一：不固结不排水剪切：
1．1：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触
：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀
：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压.
：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样
二：固结不排水剪切：
：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触
：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水
阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀
：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀
：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→点击控制器上的停止速率、停止稳压：卸压排水：打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样
三：固结排水剪切:
：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触
：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀.
：固结：调整反压力管的水位和土样中心线相齐平，读取反压力管的初始水位→打开反压排水阀，开始固结→当孔压值消散到围压的5%
左右时(孔压值在固结过程中读取)，固结结束→记录反压力管的刻度，关闭反压排水阀.
：剪切：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→调整两个百分表归零→根据规程设置速率→打开反压排水阀→点击控制器上的上升、开始剪切→记录位移计每走2mm对应测力计的读数→剪切完毕后读取反压力管上的刻度→点击控制器上的停止速率、停止稳压
：卸压排水：关闭反压排水阀→打开压力室阀（排水）→轻轻打开压力室排水阀→关闭围压阀→打开压力室上的排气塞→开动水泵开始排水→下降主机压力室→取出土样.
四：反压饱和
：打开反压排水阀（向右，确保加压帽畅通）→固定土样→上升压力室直到与测力环接触
：注水：打开压力室上面的排气塞、压力室阀（注水）、压力室注水阀→开动水泵开始注水→待排气塞有水溢出时关闭水泵、排气塞、压力室阀（注水）、压力室注水阀
:反压饱和：根据规程设定围压数值→打开围压注水阀→逆时针旋转手轮到底→关闭围压注水阀→打开围压阀→顺时针旋转手轮至围压设定值→拧紧手轮上的螺帽→点击控制器上的稳压→设定反压（一般情况反压比围压大20KPa）→打开反压注水阀→逆时针旋转手轮到底→关闭反压注水阀→打开反压阀→顺时针旋转手轮至反压设定值→
拧紧手轮上的螺帽→点击控制器上的稳压→打开体变测量阀→孔压值达到围压值时土样饱和。
备注：
1：如果压力室上升至130mm左右时，就不能再上升的情况下，点击控制器上的快降，同时按压力室后面的限位器按钮，归位为零。
2：压力室底座排气：孔隙管的水位要高于压力室底座，打开空隙水压力水阀（压力室下面的三通）底座上开始冒水即可。
