积分球测试
LOGO
LED光电色测试机
2009.09.18
LOGO
目录
•光电色测试机的组成•积分球原理•电性测试原理•光强测试原理•
光通量测试原理
光电色测试机组成
v恒压恒流源、积分球、测光探测器、快速光谱
仪、计算机、光强测试平台。
下图为远方LED300的组成
LOGO
v具有高反射内表面的空心球体
v常见的积分球内表面涂层是白色的分析纯BaSO4,除此之外还有聚四氟乙烯、Spectralon(Labsphere的专
利)、镀金等。
v积分球涂层必须具备：
n根据CIE标准要求，反射率约80%
n反射率随波长的变化小，即呈光谱中性特性
n化学稳定性好、不黄化
LOGO
v LED在积分球中心或边界点亮，光线在内部被均匀反射与漫射，最后从输出孔射出，输出孔得到的是均匀的漫射光
束，其光强和光束均匀度不受入射光的角度、空间分布的
影响。
v因光线经积分球内部积分射出，所以积分球也可看做是光强度衰减器，其射出和射入光强比约为：射出孔面积/
积分球内部表面积。
LOGO
v辅助光源：
n直接固定在积分球球壁上，用以补偿当被测物置于积分球中心时，被测物自身吸收的光谱曲线。
一般辅助光源是一个10W的卤
素灯。
n作补偿校正时，辅助光源不可以直接照射被测光源。
LOGO
+
v Vr
v光强：光源在单位立体角内发出的光通量，单位
cd，即每球面度1流明。
v先对LED在0.1m或0.316m处的照度E进行测
量，然后根据距离D的平方反比定律自动计算光
强I = E * D2
LOGO
光通量测试原理
v光通量：人眼所能感觉到的辐射能量，其定义是单位时间内的辐射能量之和。
v光线经积分球均匀漫射后，由探测器收集到出射光线，并将光信号转换成光电信号，经过取样、放大后，经AD转
换成数字信号送入微处理器，再经计算得到光通量值。
LOGO
LOGO
Thank you!。
如何鉴定积分球测试报告
如何鉴定积分球测试报告：测试报告鉴定积分积分球测试报告解读积分球测试校准报告积分球测试报告生成pdf篇一：积分球不确定度测试积分球测量系统的光通量测量不确定度分析1.测量结果不确定度的来源（1）样品重复测量随机误差造成的不确定度；（2）HAAS-2000光谱辐射计测试系统的系统固有误差造成的不确定度；（3）交流测试电源电压波动造成的不确定度；（4）线性探测器的测量误差造成的不确定度；（5）标准灯校准结果的不确定度造成的不确定度；（6）积分球温度控制波动以及实验室外在振动造成的不确定度；（7）积分球本身制造指标的差异造成的不确定度；（8）光纤的传输偏差造成的不确定度；（9）LED光源灯具测试安装方向的不同造成的不确定度；（10）LED光源灯具光通量随点亮时间变化造成的不确定度。
2. 标准不确定度的A类评定2 n1(?n??n) σ==0.04472 uA=3.标准不确定度的B类评定u xi =3.1样品重复测量随机误差造成的不确定度u（1）=u（A）=0.023.2 由HAAS-2000光谱辐射计测试系统固有的系统误差估算的不确定度u1测试系统的相对极限误差±1.0%u 2 =215.92×1%=1.24665 a iσ=0.023.3 由交流测试电源电压波动造成的误差估算的不确定度u2造成输出量变化的极限误差≤0.1%215.92×0.1%u 3 ==0.124665 3.4 由线性探测器的测量误差造成的估算的不确定度u3测量误差小于±1.0%u 4 ==1.246653.5 由标准灯的测量不确定度造成的不确定度u4标准灯的测量不确定度为1.5%u 5 =215.92×1.5%=1.869983.6 由积分球温度控制波动以及实验室外在振动造成的不确定度u5这两项影响造成的极限误差≤±1%u 6 =215.92×1%=1.246653.7由积分球本身制造指标的差异造成的不确定度u6影响积分球本身测量误差的因素有：单色光吸收误差、暗读数误差、积分球内部结构和尺寸使用不合理造成的误差、涂层的光谱选择性和反射比例、涂层的朗伯特性以及涂层的清洁程度等，由这些因素造成的整体极限误差≤±2%。
积分球测试方法
如图2
点设置
点系统
如图3
4.打开“系统设置”后，在“远方功率类型选择”WY（9BITS），然后点击“确认”；（如图4）5.进入“WY系列（W)…”后出现如图5的界面进行电流设 定。待电流设定后点读取，在点击“退出”；6.退出电流设定后如图6点击图标或按键盘“F3”键进入测试
7.进入测 试后出现 如图7， 按“确定 ”进入下 一界面 （如图 8）；8. 第一次测 试把“灵 敏度自动 调节”和 测试前归 零钩上. 然后点击 测试
如图4
设置电 流
设置
如图5
点读
点此测 试
如图6
9.测试运 行结束出 现如图9界 面，点击 “保存” 把测试数 据保存在 相应的文 件夹。10. 测试完成 后如图4， 图5操作。 点击图5所 示的“复 位”取出 灯珠。测 试完成！
如图7
点击 选择
如图8
点击此处可进行编辑 产品型号编辑
注：1W大 功率灯珠 电流： 350MA， 2835灯珠 电流： 60MA， 3528灯珠 电流： 20MA 3014灯珠 电流： 30MA 5050单色 灯珠电 流：20MA
一：积分 球感应头 接入对应 积分球， WY电源连 点线接入 积分球， 安装好被 测灯珠。 二：1.打 开电脑， （如图 1）2.打 开小积分 球软件， 按“确认 ”进入测 试界面； （如图 2）3.进 入测试界 面后鼠标 点击“测 试”找到 "系统设 置"（如 图3）
如图1
小积分 Байду номын сангаас软件
积分球作业指导书
积分球测试和相关光电色知识讲解
色温和相关色温的关系（从色度图上定义）
某光的色坐标在黑体轨迹上，叫色温。 某光的色坐标在黑体轨迹附近的边上，叫相关色温。
8
色坐标和色度图
2020年2月24日星期一
9
2020年2月24日星期一
常见色温的目标色坐标
10
CIE1931和CIE1976
2020年2月24日星期一
色坐标的作用
它反映色坐标与颜色的关系，即知道色坐标，可以看出该色坐标是什么颜 色（举例：地理上的经纬度坐标）
7
色温和相关色温
2020年2月24日星期一
定义
黑体被连续加热，温度不断升高时，所发出的光有一定颜色，其变化顺序为 红——白里带红——白里带黄——白——白里带蓝。这光的颜色与温度对应， 称为色温。这温度用用绝对温标表示，单位为K（开尔文），就是平时的温度
约加273。例如人的体温37度，那么也是310K。
灯具在燃点一段时间后，其色温随时间发生的改变
标准中对色漂移的规定（GB24823-2009）
15
相关标准
CIE 15-2004 IES LM79-08 IES LM80-08 ANSI C77.377-2008 GB/T24823-2009 GB/T24824-2009 GB/T9468-2008
3
测试环境和注意事项
2020年2月24日星期一
测试环境要求
相对湿度：40%--65%R.H （湿度过大，会造成电气设备的受潮，绝缘 降
低，造成线路短路发生；湿度过低，会使静电大量产生）
温度：25±2℃(举例：温度每上升1℃，硅光二极管的响应会下降0.1%)
注意事项
a 杂散光的隔离 b 光的泄漏 c 灯的出光朝向 d 灯具的大小和安装位置
积分球光学检测
积分球光学检测
积分球是光测量的主要工具之一。
积分球可以同时捕获一个光源发出的所有辐射，并用于以下方面：
- 光源测量：积分球可以用于测量光源的光通量、色温、光效等参数。
通过将光源放置在积分球的入口处，球内的光线经过多次反射后形成均匀的照度分布，然后使用光度计或光谱仪对光线进行测量，可以获得光源的相关参数。
- 光学元件检测：积分球可以用于检测光学元件的反射和透射特性。
将光学元件放置在积分球的入口处，通过测量反射光和透射光的分布和强度，可以评估光学元件的性能和质量。
- 研究物理现象：积分球可以用于研究光散射和光吸收等物理现象。
通过在积分球内放置不同的散射体或吸收体，可以观察和分析光线的散射和吸收行为，为科学研究提供有价值的数据。
- 色彩分析：积分球可以用于进行色彩分析和匹配。
通过测量不同波长的光线在积分球内的光谱分布，可以获得颜色的色坐标、色温和显色指数等参数，用于色彩管理和质量控制。
- 光学设计：积分球可以用于进行光学设计和测试。
通过在积分球内放置不同的光学元件和光源，可以模拟和测试光学系统的性能和效果，为光学设计和产品开发提供支持。
在使用积分球进行光学检测时，需要注意选择合适的积分球和配件，并进行正确的操作和数据处理，以获得准确的检测结果。

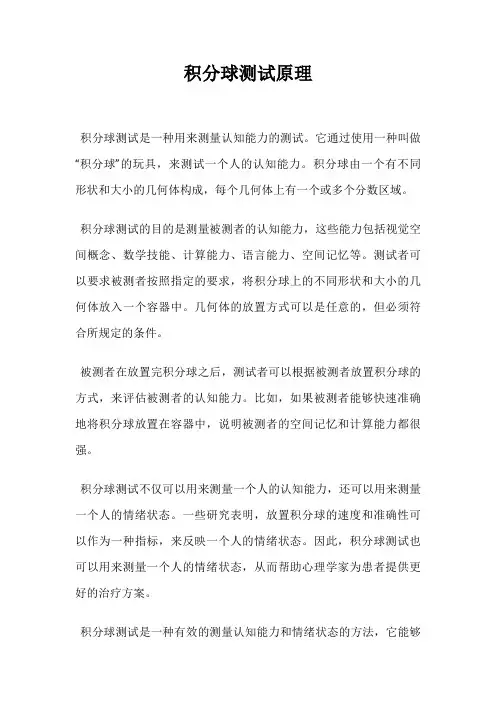

积分球测试原理
积分球测试原理
积分球测试是一种用来测量认知能力的测试。
它通过使用一种叫做“积分球”的玩具，来测试一个人的认知能力。
积分球由一个有不同形状和大小的几何体构成，每个几何体上有一个或多个分数区域。
积分球测试的目的是测量被测者的认知能力，这些能力包括视觉空间概念、数学技能、计算能力、语言能力、空间记忆等。
测试者可以要求被测者按照指定的要求，将积分球上的不同形状和大小的几何体放入一个容器中。
几何体的放置方式可以是任意的，但必须符合所规定的条件。
被测者在放置完积分球之后，测试者可以根据被测者放置积分球的方式，来评估被测者的认知能力。
比如，如果被测者能够快速准确地将积分球放置在容器中，说明被测者的空间记忆和计算能力都很强。
积分球测试不仅可以用来测量一个人的认知能力，还可以用来测量一个人的情绪状态。
一些研究表明，放置积分球的速度和准确性可以作为一种指标，来反映一个人的情绪状态。
因此，积分球测试也可以用来测量一个人的情绪状态，从而帮助心理学家为患者提供更好的治疗方案。
积分球测试是一种有效的测量认知能力和情绪状态的方法，它能够
提供一个准确的评估结果，有助于心理学家为患者制定更有效的治疗方案。
积分球测试光通量不准确的解决方案
积分球测试光通量不准确的解决方案解决积分球测试光通量不准确的问题，需要从一下几个方面来考虑：1.检查积分球的使用方式：检查积分球的摆放位置是否正确，避免因为角度、位置等不当导致测试结果不准确。
确保积分球与被测试光源之间没有障碍物，避免被遮挡导致光通量测量不准确。
2.校准积分球：首先需要确认积分球的定标时间，即光通量测量的时间间隔，一般在几个月到一年之间。
当积分球超过定标时间时，需要对积分球进行重新校准。
校准过程中可以利用已知光源的光通量值进行比对校准，确保积分球的准确性。
3.检查光源的稳定性：检查被测试光源的稳定性，确保光源发出的光强度保持稳定。
如果光源不稳定，需要采取相应的措施，如使用稳定电源、冷却设备等，以保证光源的稳定性。
4.温度和湿度的控制：积分球的测量结果受到温度和湿度的影响。
在测试过程中需要控制好温度和湿度，确保测试环境的稳定性。
可以使用温湿度仪对测试环境进行实时监测，并根据监测结果及时调节环境条件。
5.积分时间的设置：在进行测量时，需要设置合适的积分时间。
如果积分时间过短，可能导致小信号无法被准确测量；如果积分时间过长，则可能导致大信号饱和，造成测量结果不准确。
需要根据被测试光源的特性来合理设置积分时间。
6.仪器的选择和使用：选择合适的测量仪器是确保测量结果准确的重要步骤。
需要选择品质可靠的积分球和光谱仪，并掌握正确的使用方法。
在测量前，需要对仪器进行校准和检查，保证仪器的准确度和稳定性。
7.数据处理和分析：在测量结束后，需要对测量结果进行数据处理和分析。
可以使用专业的数据处理软件，进行数据的平滑和过滤，排除噪声干扰。
同时，需要注意峰值和谷值的选择，确保测量结果的准确性。
综上所述，针对积分球测试光通量不准确的问题，需要从使用方式、校准积分球、光源稳定性、环境条件、积分时间、仪器选择和数据处理等方面进行全面考虑和改进，提高测量结果的准确性。
积分球测量激光吸收率
积分球测量激光吸收率积分球测量激光吸收率是一种常用的光学测试方法，它可以测量物体对激光的吸收率。
此方法适用范围广，精准度高，被广泛应用于红外配色材料的评价、光学涂层的测试等领域。
下面，本文将从测量原理、测量步骤、注意事项等方面分别进行详细阐述。
一、测量原理积分球测量方法的原理是利用出射光的亮度和出射光芯和积分球表面的距离之间的关系，间接测量样品的反射率和透过率。
其基本原理可以概括为“一球两倒”，即光源发出光线，经过样品后，反射入积分球内，根据反射定律，球内的光线在境界相切处进入光学传感器测量透光度和反射度，从而得到样品吸收率。
二、测量步骤1.首先，将激光源注入至积分球中，并精确调节激光波长、功率和方向。
2.将测量样品垂直放置到积分球前方，并确保样品完全透明或完全不透明。
3.由激光源射出的光线，透过样品后，会漫射回积分球内部，然后进行光电探测。
4.通过积分球内部的光传感器，记录下反射回来的光线，并测量出入射光的强度。
5.通过分析反射回来的光线与入射光的强度差别，便可以计算出样品对激光的吸收率。
三、注意事项1.激光源的功率过大会对样品造成破坏，应选择合适的激光功率。
2.积分球内部的光传感器需要长期保持清洁，防止影响测量的准确度。
3.样品的形态和表面是否光滑，都会影响到测量结果的准确性。
因此，在样品制备、选择及小样品传递到积分球的过程中，需要特别注意。
4.使用过程中应尽量避免环境光和多次反射等干扰，以确保测量准确度。
综上所述，积分球测量激光吸收率是一种高精度、高可靠的光学测试方法。
在正确使用的前提下，可以获得非常准确的数据结果，为物质实际应用提供了科学依据和指导。
积分球法测反射率
积分球法测反射率
积分球法是一种可用于测定材料反射率的方法，它利用一个积分球来测量反射和透射的能量分布。
积分球是一个球形的器件，通常由均匀反射性的表面材料制成。
在积分球的内部，可以放置被测样品，向其照射入光源，则被测样品会反射或透射出一部分光线，进入积分球内部。
积分球的作用就是将这些入射光线转化为球内的均匀光源，并采用光学仪器（如光谱仪）来测量这个均匀光源的能量分布。
测试材料的反射率时，需要先将样品放置在积分球的前端，一侧则照射入光源。
照射到样品的光亮度和反射光亮度均可被测量，根据检测的能量分布计算得到反射率值。
透过率类似。
需要注意的是，积分球法对于材料的所以入射光波长都有一定的测定范围，并且有时需要进行波长校准。
此外，在进行测量时还需要消除周围环境对测试的影响，避免环境光的影响对结果造成影响。
总之，积分球法是一种可行的反射率测量方法，但在使用时需要注意问题的完整性和准确性。
LED灯管积分球测试数据
LED灯管积分球测试数据
灯管积分球测试是一种用于测试LED灯管的电气参数和光学参数的常
用测试方法。
LED灯管积分球测试由三个部分组成：测量积分球尺寸，测
量LED灯管光谱和测量LED灯管的电气参数。
一、测量积分球尺寸
二、测量LED灯管光谱
测量LED灯管光谱，主要是通过光学仪器测量灯管积分球所能反射和
吸收的光波长范围，取得LED灯管特有的光谱线图，以了解灯管的光学参数。
三、测量LED灯管的电气参数
LED灯管的电气参数包括色彩温度（CCT）、色彩系数（CRI）、总光
通量、工作电压、功耗等参数，这些参数有助于我们了解灯管的性能特性，以便采购合适的灯管。
通常，半球试验仪可以用来测量色彩温度和色彩系数，总光通量则用电光计测量，而工作电压和功耗则用万用表测量。
本次LED灯管积分球测试的一般流程如下：
1.根据客户要求，从供应商处获取待测LED灯管；
2.测量LED灯管积分球的外形尺寸；
3.使用光学仪器测量LED灯管光谱；
4.使用半球试验仪测量色彩温度和色彩系数；
5.用电光计测量总光通量；
6.用万用表测量LED灯管工作电压。
LED积分球测试流程
积分球测试流程一、积分大球测试步骤1.打开HP8000s快速光谱测试仪、功率仪、电源，旋转旋钮至交流，点击输出按钮，此时能看见积分球内灯具正常发光。
2.打开中文虹谱测试仪软件，如下图。
3.设置测试积分球选择，供电方式选择。
大积分球测试整灯时只需设置这两项为大球/整灯LED、供电方式选择外部供电。
然后依次点击设置，输出供电按钮。
4.点击测试按钮，一段时间后待输出稳定，点击停止按钮。
5.保存中文版积分球测试源文件至指定文件夹中，文件后缀格式为hpl。
6.把保存的中文版测试源文件拖拽到英文版积分球测试软件中，英文版测试软件及打开后的界面如下图。
NU M趣际 Dwrtai^^_小 n.w 03SS15.2H4QEy隆制由vc |n.*3?OEUD2I37H ，l|n.| 23.1CIEvDKIilh 心■,QMF R^ia^mW]EF4E4E% HFLED-LD-lim^ & T^ 口rockrt 5dup MpP£此时一定记得点击色容差按钮，让界面右侧显示色容差图形。
7.打印测试数据，导出pdf 测试数据。
8.把英文版测试数据保存到指定的文件夹。
9.测试完成，关闭220V输出，旋转电源电流至无输出，关闭电源、HP8000s快速光谱测试仪、功率仪，整理好测试设备。
小积分球的操作流程图1.把灯珠安装至小积分球的夹具上。
2.打开HP8000s快速光谱测试仪，打开虹谱积分球测试软件，界面显示如下。
3. 设置测试积分球的选择为小球，输出供电方式为内部供电，输出限制电压（视灯珠典型值电压设定，例如3V0.2W2835灯珠可以设置为3V）、正向电流（视灯珠典型值电流从大到小设置，例如0.5W2835可以从150mA设置到20mA）、反向电压设置8V、积分时间设置在10，设置完毕点击输出供电按钮，检查灯珠是否发光，若正常发光把灯珠放置小积分球内。
4.点击数据表格，开始连续测试，以3V0.5W2835为例电流由150mA 设置到20mA 连续测试。
