电气设计与CAD
A 电动机的选择
a) 电动机功率的选择:依据的是负载功率。
(1) 卧式车床主电动机的功率
P 36.51.54
§4.1 电气控制电路设计基础
(2) 立式车床主电动机的功率
P 20D0.88
(3) 摇臂钻床主电动机的功率
P 0.0646D1.19
(4) 卧式镗床主电动机的功率
P 0.004D1.7
保护环节
A 短路保护
电路发生短路时的危害，短路 电流会引起电气设备绝缘损坏 和产生强大的电动力，使电动 机和电路中的各种电气设备产 生机械性损坏，
§4.1 电气控制电路设计基础
短路电路
§4.1 电气控制电路设计基础
B 过电流保护
不正确的起动和过大的冲击负载，常常引起电动机出现 很大的过电流。
过电流的危害，导致电机损坏，引起过大的电动机转矩， 使机械的转动部件受到损坏。
C 过载保护
§4.1 电气控制电路设计基础
电动机长期超载运行的危害，使其绕组的温升将超过额 定值而损坏，
常采用热继电器作为过载保护元件。
在使用热继电器作过载 保护时，还必须装有熔 断器或过流继电器配合 使用。
(2) 电动机反接制动电阻：
Rrb
110 IN
4Kst 3 0.5 K rbr
K st
式中，Rrb为每相反接制动限流电阻阻值（Ω）；Krbr为接入限流电阻后，反 接制动电流与额定电流之比。如果只在电机的两相中串入制动限流电阻，Rrb 值可取 计算值的1.5倍。
§4.1 电气控制电路设计基础
(5) 龙门铣床主电动机的功率
P 1 B1.15 166
式中，P为主拖动电机功率（kW）；D(B)为工件（工作台）最大尺寸（m）。
机床进给拖动的功率一般较小。按经验，车床、钻床的进给拖动功率为主拖动功率的 0.03-0.05，而铣床的进给拖动功率为主拖动功率的0.2-0.25。
主拖动和进给拖动用一台电动机的场合，按主拖动电动机的功率计算。
E 欠电压保护 欠电压保护:当电动机正常运转时，由于电压过分降低，将引 起一些电器释放，造成控制电路工作失调，可能产生事故。 因此，必须在电源电压降到一定值以下时切断电源，即为欠 电压保护。 一般常用电磁式电压继电器实现欠电压保护。当电源电压 过低或消失时，电压继电器就释放，从而切断控制回路，电 压再恢复时，要重新 起动才能工作。
1) 根据控制电路的要求来选择延时方式，即通电延时型或断电延时型。
2) 根据延时准确度要求和延时长、短要求来选择。
3) 根据使用场合、工作环境选择合适的时间继电器。
热继电器的选择
按照电动机的工作环境、起动情况、负载性质等因素来考虑。
(1) 热继电器结构形式的选择。星形联结的电动机可选用两相或三相结构热
2.具体电路的设计：设先设计主电路，再设计控制电路、 信号电路及局部照明电路等；
3.检查完善电路； 4.电器型号和规格的选择。
§4.1 电气控制电路设计基础
1）电气控制系统设计的要求 满足生产机械的工艺要求，能按照工艺的顺序准确而可 靠地工作。 电路结构力求简单，尽量选用常用且经过实际考验过的 电路。 操作、调整和检修方便。 具有各种必要的保护装置和联锁环节。
§4.1 电气控制电路设计基础
4）元器件的选择
A 电动机的选择：
选择电动机时，要考虑电动机的功率、转速、结构型式、 额定电压等。 a) 电动机功率的选择:依据的是负载功率。 b) 电动机额定电压的选择
交流电动机额定电压应与供电电网电压一致。 c) 电动机额定转速的选择 d) 电动机结构型式的选择 e) 笼型异步电动机有关电阻的计算
机电传动与PLC
第四章 电气设计与CAD
第一节 电气控制电路设计基础
1 电气控制系统设计的基本内容
拟定电气设计任务书（技术条件） 确定电气传动控制方案，选择电动机 设计电气控制原理图 选择电气元件，制定明细表 设计操作台、电气柜及非标准电气元件 设计电气设备布置总图、电气安装图以及电气接线图 编写电气说明书和使用操作说明书
式中，Imax为容量最大的电机的额定电流；ΣIN为其他电机额定电流之和。
d) 其他电器的选择 (1) 断路器的选择 (2) 控制变压器容量的选择 (3) 控制按钮的选择 (4) 行程开关的选择 (5) 万能转换开关的选择 (6) 接近开关的选择
§4.1 电气控制电路设计基础
通过下面的例子来说明如何用经验设计法来设 计控制电路：
§4.1 电气控制电路设计基础
c) 熔断器的选择 熔断器选择内容主要是熔断器种类、额定电压、额定电流等级和熔体额定电 流。熔体额定电流IR的选择是主要参数。
单台长期工作的异步电动机 I R (1.5 ~ 2.5)I N
式中，IN为异步电动机额定电流。
用一组熔断器保护多台电动机 IR (1.5 ~ 2.5)Imax IN
采用单独的进给拖动电动机，其不仅拖动进给运动外还拖动工作台的快速移动，应按 快速移动所需功率来选择。快速移动所需功率，—般按经验数据来选择。
A 电动机的选择
§4.1 电气控制电路设计基础
b) 电动机额定电压的选择 交流电动机额定电压应与供电电网电压一致。
中小型异步电动机额定电压为220V/380V（三角形/Y联结）及380V/660V （三角形/Y联结）两种，后者可用Y/三角形起动；
控制方式应最大限度满足工艺要求：自动循环、半自动循环、 手动调整、紧急快退、保护性联锁、信号指示和故障诊断等功能；
控制电路的电源应可靠。
3 电气控制系统设计的方法
电气控制系统设计的一般过程：
§4.1 电气控制电路设计基础
1.了解生产工艺对电气控制的要求； 了解生产机械的结构、工作环境、对操作人员的要求；
原因
由于热惯性的关系，热继 电器不会受短路电流的冲 击而瞬时动作。但当有 8～10倍额定电流通过热 继电器时，有可能使热继 电器的发热元件烧坏。
单相、两相、三相过载保护
§4.1 电气控制电路设计基础
D 失电压保护
失电压保护:是指防止电压恢复时电动机自起动的保护。 通常采用接触器的自锁控制电路来实现，
继电器，三角形联结的电动机应选用带断相保护装置的三相结构热继电器
(2)
热元件额定电流的选择。一般可按下式选取：
IR
(0.95
~
1.05)I N
式中，IR为热元件的额定电流；IN为电动机的额定电流。 对于工作环境恶劣、起动频繁的电动机，则按下式选取：
IR (1.15 ~ 1.5)IN 热元件选好后，还需根据电动机的额定电流来调整它的整定值。
按钮一般是装在操作台上，而接触器则是装在电器柜内，这样接线就需要由电 器柜二次引出连接线到操作台上，所以一般都将起动按钮和停止按钮直接连接， 就可以减少一次引出线，如图b所示。
§4.1 电气控制电路设计基础
正确连接电器的线圈 。
1)电压线圈通常不能串联使用。 a图，因为电器动作总有先后，当一个接触器先动作时，其线 圈阻抗增大,该线圈上的压降增大，使另一个接触器不能吸合， 严重时将使电路烧毁。
去掉不必要的 KM1，简化电路， 提高电路可靠性
§4.1 电气控制电路设计基础
多个电器的依次动作问题
在电路中应尽量避免许多电器依次动作才能接通另一个电器的控制电路。
可逆电路的联锁
在频繁操作的可逆电路中，正反向接触器之间不仅要有电气联锁，而且 还有机械联锁。
要有完善的保护措施
常用的保护措施有漏电流、短路、过载、过电流、过电压、失电压等保护 环节，有时还应设有合闸、断开、事故、安全等必须的指示信号。
滑台 工件
滑台 工件
动力头 动力头
（1）主电路设计：
动力头拖动电动机只要 求单方向旋转，为使两 台电动机同步起动，可 用一只接触器KM3控制。 滑台拖功电动机需要正 转、反转，可用两只接 触器KM1、KM2接制。 滑台的快速移动由电磁 铁YA改变机械传动链来 实现，由接触器KM4来 控制。
§4.1 电气控制电路设计基础
2)电感量相差悬殊的两个电器线圈，不要并联连接。 b图，直流电磁铁YA与继电器KA线圈并联，接通电源时，正常工作； 断开电源时，继电器很快释放，电磁铁线圈产生的自感电动势可能使 继电器又吸合一段时间。解决方法可备用一个接触器的触点来控制。 如图c所示。
§4.1 电气控制电路设计基础
控制电路中应避免出现寄生电路:
当电动机功率较大时，可选用相应电压的高压电动机。
直流电动机的额定电压要与电源电压相一致。 c) 电动机额定转速的选择 对于额定功率相同的电动机，额定转速愈高，电动机尺寸、质量愈小，成本 愈低，选用高速电动机较为经济。
由于生产机械所需转速一定，电动机转速愈高，传动机构转速比愈大，传动 机构愈复杂。因此应通过综合分析来确定电动机的额定转速。
d) 电动机结构型式的选择 电动机的结构型式按其安装位置的不同可分为卧式（轴是水平的）和立式 （轴是垂直的）两种，应以电机与工作机构的连接方便、紧凑为原则来选择。
电动机具有不同的防护型式，如防护式、封闭式、防爆式等，具体要根据电 动机的工作条件来选择。
§4.1 电的计算
(1) 电动机减压起动电阻：
Rst
110 IN
4Kst 3 1 K srt
K st
式中，Rst为每相启动限流电阻值（Ω）；IN为电动机额定电流（A）；Kst为 不加电 阻时，电动机的起动电流与额定电流之比，可由手册查出；Ksrt为加 入起动限流电阻后，电动机的起动电流与额定电流之比、可根据需要选取。
B 常用低压电器的选择 a) 接触器的选用
选择依据：电源种类（直流或交流）；主触点额定电流；辅助触点的种类 、数量和触点的额定电流；电磁线圈的电源种类、频 率和额定电压；额定 操作频率等。（机床应用最多的是交流接触器。）

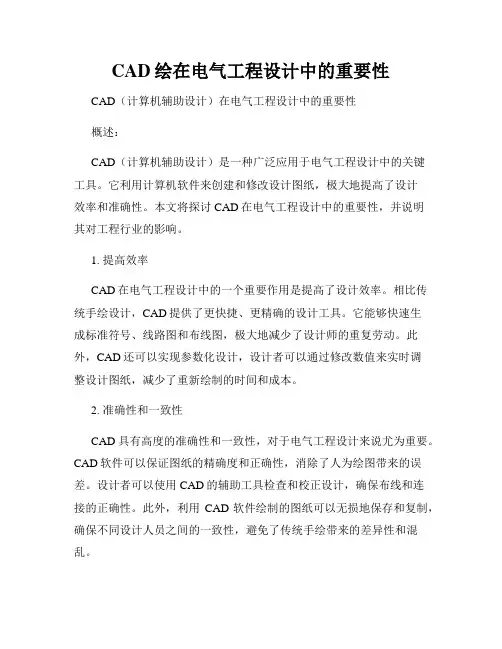

CAD绘在电气工程设计中的重要性
CAD绘在电气工程设计中的重要性CAD（计算机辅助设计）在电气工程设计中的重要性概述：CAD（计算机辅助设计）是一种广泛应用于电气工程设计中的关键工具。
它利用计算机软件来创建和修改设计图纸，极大地提高了设计效率和准确性。
本文将探讨CAD在电气工程设计中的重要性，并说明其对工程行业的影响。
1. 提高效率CAD在电气工程设计中的一个重要作用是提高了设计效率。
相比传统手绘设计，CAD提供了更快捷、更精确的设计工具。
它能够快速生成标准符号、线路图和布线图，极大地减少了设计师的重复劳动。
此外，CAD还可以实现参数化设计，设计者可以通过修改数值来实时调整设计图纸，减少了重新绘制的时间和成本。
2. 准确性和一致性CAD具有高度的准确性和一致性，对于电气工程设计来说尤为重要。
CAD软件可以保证图纸的精确度和正确性，消除了人为绘图带来的误差。
设计者可以使用CAD的辅助工具检查和校正设计，确保布线和连接的正确性。
此外，利用CAD软件绘制的图纸可以无损地保存和复制，确保不同设计人员之间的一致性，避免了传统手绘带来的差异性和混乱。
3. 可视化和仿真CAD提供了可视化和仿真功能，对于电气工程设计的验证和检查非常有帮助。
设计者可以通过CAD软件创建三维模型，以更直观的方式展示电路和装置的布局。
通过可视化，设计者能够更好地理解和评估设计的合理性，并进行必要的修改。
此外，CAD软件还可以进行仿真模拟，设计者可以在虚拟环境中测试电路和设备的性能，从而找到潜在的问题并提前做出调整。
4. 高级功能和集成CAD软件不仅提供基本的绘图工具，还具有许多高级功能和集成能力。
例如，CAD软件可以与其他常用工具集成，如计算、数据库和管理系统，使得设计过程更加快捷和高效。
CAD软件还支持自动化功能，如自动生成报告、清单和文件输出，大大减少了设计者的手工劳动量。
此外，CAD软件通常会提供更新和维护服务，保持软件功能的最新性和稳定性。
总结：CAD在电气工程设计中的重要性不可忽视。
CAD电气设计的基础知识
CAD电气设计的基础知识CAD（Computer-Aided Design）电气设计是使用计算机辅助进行电气系统设计的工具。
它能够帮助工程师更高效、更准确地设计和绘制电气图纸。
在进行CAD电气设计之前，了解一些基础知识是非常重要的。
1. 了解电气系统的组成：在进行CAD电气设计之前，首先需要了解电气系统的组成。
电气系统一般包括电源、配电盘、开关、电线、插座等。
通过了解电气系统的组成，可以更好地进行CAD设计。
2. 掌握符号和标准：在CAD电气设计中，使用符号来表示不同的电气设备和元件。
了解并掌握符号和标准是很重要的。
比如，电源常常用一个圆圈表示，电线用直线表示等等。
掌握这些符号和标准能够帮助你准确地绘制电气图纸。
3. 选择合适的CAD软件：选择合适的CAD软件对于电气设计非常重要。
目前市面上有很多不同的CAD软件，如AutoCAD Electrical、SolidWorks Electrical等。
不同的软件在功能和用户界面方面可能有所不同，因此根据自己的需求选择最适合的软件。
4. 创建电气图纸的基本步骤：在进行CAD电气设计时，一般可以按照以下步骤进行：首先，创建一个新的电气图纸；然后，通过绘制线段、画圆等来绘制电气设备；接下来，使用符号和文字标注电气设备及其属性；最后，保存并打印电气图纸。
5. 使用图层和块：在CAD电气设计中，使用图层和块能够大大提高效率。
通过将不同的元素分组到不同的图层中，可以更好地进行管理和控制。
使用块可以重复使用一些常见的元件，比如插座、开关等。
6. 进行校验和改进：在进行CAD电气设计之后，进行校验和改进是非常重要的。
通过校验可以确保设计的准确性和合理性。
如果有错误或不完善之处，需要及时进行改进，并进行重新的校验。
在进行CAD电气设计时，还需要注意以下几点问题：- 不要忽视安全性：在进行CAD电气设计时，安全性是至关重要的。
要确保符合安全标准和规范，避免潜在的安全风险。
CAD绘在电气设计中的作用与重要性
CAD绘在电气设计中的作用与重要性CAD（Computer-Aided Design）是指计算机辅助设计，在电气设计领域有着至关重要的作用。
本文将探讨CAD在电气设计中的作用与重要性。
一、CAD绘图的基本概念CAD绘图是使用计算机软件进行设计和绘图的技术，通过使用CAD软件，设计师可以快速而准确地创建、编辑和修改电气设计图纸。
CAD绘图软件提供了丰富的绘图工具、符号库和自动化功能，使得电气设计过程更加高效和精确。
二、CAD在电气设计中的作用1. 电气原理图的绘制电气原理图是电气设计的基础，它展示了电气系统各个元件之间的连接关系和电气信号的流动。
使用CAD软件，设计师可以以直观清晰的方式创建和编辑电气原理图，准确描述电路的结构和功能。
2. 线路布局和优化CAD软件可以帮助设计师在电气系统中进行线路的布局和优化。
通过CAD软件，可以在电气设计图纸上精确地规划和布置电缆、导线和连接器，以确保电气系统的稳定性和可靠性。
设计师可以使用CAD软件进行线路长度、功率损耗等方面的计算和优化，以提高电气系统的效率并减少能耗。
3. 设备选型和尺寸确定CAD软件提供了丰富的元件库和模型，设计师可以通过CAD软件选择和引入符合需求的电气设备和部件。
设计师可以根据CAD软件提供的尺寸和规格信息，对电气设备进行布置和配置，确保设备之间的空间充分利用，减少冗余和浪费。
4. 三维模型和虚拟现实技术CAD软件不仅可以进行二维图纸的设计和绘制，还可以进行三维模型的建立和展示。
通过CAD软件，设计师可以将电气设计图转化为三维模型，模拟和展示电气系统在现实世界中的布局和工作情况。
此外，CAD软件结合虚拟现实技术，设计师可以通过虚拟现实设备直观地体验和检查电气系统的操作和效果，从而更好地评估和改进设计。
三、CAD在电气设计中的重要性1. 提高工作效率和准确性CAD软件提供了大量的自动化功能和工具，可以大大提高电气设计的工作效率和准确性。
cad电气设计与ad
cad电气设计与ad摘要：1.CAD 电气设计与AutoCAD 的关系2.CAD 电气设计的基本概念3.CAD 电气设计的应用领域4.CAD 电气设计的发展趋势正文：一、CAD 电气设计与AutoCAD 的关系CAD（计算机辅助设计）电气设计是指利用计算机软件进行电气工程设计的一种方法。
在众多CAD 软件中，AutoCAD 是一款广泛应用于电气设计领域的专业绘图软件。
它为电气工程师提供了丰富的工具和功能，可以高效地完成各种电气设计任务。
二、CAD 电气设计的基本概念CAD 电气设计包括电气原理图设计、电气布线设计、电气控制柜设计等。
电气原理图是描述电气设备工作原理的图示，包括各种电气元件、连接线和信号流向等。
电气布线设计是指根据电气原理图，设计出电气设备的连接线路。
电气控制柜设计则是针对电气设备的控制部分，进行详细的设计。
三、CAD 电气设计的应用领域CAD 电气设计广泛应用于以下领域：1.电力系统设计：包括发电、输电、配电和供电等各个环节的电气设计。
2.工业自动化：用于工厂生产线、机器人、PLC 等自动化设备的电气设计。
3.楼宇自动化：涉及建筑电气、照明、安防、消防等系统的设计。
4.交通运输：应用于地铁、轻轨、高铁等交通工具的电气系统设计。
四、CAD 电气设计的发展趋势随着科技的进步和社会的发展，CAD 电气设计也呈现出以下发展趋势：1.三维设计：越来越多的电气设计软件开始支持三维设计功能，使得电气设计更加直观、立体。
2.参数化设计：通过参数化设计，工程师可以快速调整电气元件的参数，提高设计效率。
3.BIM（建筑信息模型）：BIM 技术的应用使得电气设计与建筑、结构等其他专业设计更加协同、高效。
4.云计算：基于云计算的CAD 电气设计软件可以方便地实现远程协作、数据共享等功能。
总之，CAD 电气设计在现代电气工程领域中具有举足轻重的地位。
电气cad实用教程
电气cad实用教程电气CAD实用教程电气CAD是一种应用于电气设计和布线的计算机辅助设计软件。
它可以帮助电气工程师快速绘制和编辑电路图、布线图等。
1. 创建项目：打开电气CAD软件，点击“新建项目”按钮，在弹出的对话框中输入项目名称和保存路径，点击“确定”。
2. 绘制电路图：在左侧工具栏中选择“绘图”工具，点击“画线”图标。
在绘图区域内点击鼠标左键并拖动即可绘制直线段，通过调整鼠标的方向和位置可以绘制出各种形状的线段。
此外，还可以使用其他绘图工具如曲线、矩形、圆等。
3. 添加元件：在左侧工具栏中选择“元件”工具，点击“添加元件”图标。
在弹出的元件库中选择需要添加的元件类型，然后将鼠标移动到绘图区域内，点击鼠标左键将元件添加到相应位置。
4. 连接元件：在左侧工具栏中选择“绘图”工具，点击“连接”图标。
在绘图区域内点击元件的连接点，并通过拖动鼠标连接到其他元件的连接点上。
连接时可以通过调整线段的弯曲、添加转折点等方式实现。
5. 编辑元件属性：选中需要编辑属性的元件，点击鼠标右键，在弹出的菜单中选择“属性编辑”选项。
在属性编辑对话框中可以修改元件的名称、型号、规格等信息。
6. 添加文字说明：在左侧工具栏中选择“绘图”工具，点击“文字”图标。
在绘图区域内点击鼠标左键，并输入文字内容。
可以通过调整文字的大小、字体、颜色等属性进行格式化。
7. 完成布线：绘制完电路图后，可以使用电气CAD软件提供的线束自动生成功能，将线路自动连接起来，提高布线效率。
8. 保存和打印：点击软件界面上方的“保存”按钮，将电气CAD项目保存为CAD文件格式。
如果需要打印电路图，可以点击“打印预览”按钮，预览打印效果后再选择“打印”。
电气CAD实用教程就是以上内容，希望对您有所帮助。

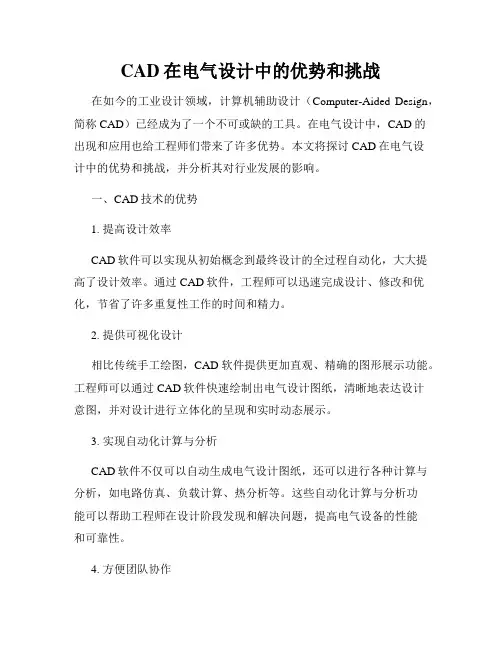

CAD在电气设计中的优势和挑战

CAD在电气设计中的优势和挑战在如今的工业设计领域，计算机辅助设计（Computer-Aided Design，简称CAD）已经成为了一个不可或缺的工具。
在电气设计中，CAD的出现和应用也给工程师们带来了许多优势。
本文将探讨CAD在电气设计中的优势和挑战，并分析其对行业发展的影响。
一、CAD技术的优势1. 提高设计效率CAD软件可以实现从初始概念到最终设计的全过程自动化，大大提高了设计效率。
通过CAD软件，工程师可以迅速完成设计、修改和优化，节省了许多重复性工作的时间和精力。
2. 提供可视化设计相比传统手工绘图，CAD软件提供更加直观、精确的图形展示功能。
工程师可以通过CAD软件快速绘制出电气设计图纸，清晰地表达设计意图，并对设计进行立体化的呈现和实时动态展示。
3. 实现自动化计算与分析CAD软件不仅可以自动生成电气设计图纸，还可以进行各种计算与分析，如电路仿真、负载计算、热分析等。
这些自动化计算与分析功能可以帮助工程师在设计阶段发现和解决问题，提高电气设备的性能和可靠性。
4. 方便团队协作CAD软件支持多用户同时编辑和共享设计数据，为团队协作提供了便利。
工程师可以通过CAD软件实时交流、协同设计，加快设计周期，减少信息传递的误差，提高团队工作效率。
二、CAD技术面临的挑战1. 高昂的软件和培训成本CAD软件的购买和维护费用较高，对于小型企业来说可能会增加一定的经济负担。
此外，还需要对工程师进行专门的培训，以提高他们对CAD软件的操作熟练度和应用水平。
2. CAD模型精度与实际情况的匹配CAD软件是基于数学模型进行设计的，而实际电气设备的制作存在一定的误差。
因此，在实际操作过程中，需要工程师们对CAD模型进行后续的调整和修改，以保证其与实际情况的匹配，增加了一些额外的工作量。
3. 数据安全和知识产权保护CAD软件中的设计数据往往包含了企业的核心技术和商业机密。
因此，安全保护成为了一个重要的问题。
CAD技术在建筑电气设计中应用
CAD技术在建筑电气设计中的应用摘要：简要地介绍了cad技术的特点，总结了cad技术在建筑电气设计中的优缺点。
最后，结合建筑电气设计的特点，指出了设计人员应充分利用cad技术的先进性、优越性，克服其局限性，以提高建筑电气设计质量和工作效率。
关键词：cad技术；建筑电气设计；应用建筑电气cad技术是集电气设计与计算机辅助设计于一体的技术，将建筑电气设计的各种工程图借住cad表现出来，是工程技术人员与计算机相结合、各尽所长、应用多学科的方法综合有效地进行问题求解的先进信息处理技术。
它将人的决策判断、创造能力与计算机的高速运算、信息存储等功能有机结合起来，达到缩短设计周期和提高设计质量的目的[1]。
一、建筑电气设计cad特点1）建筑电气工程图大多是在建筑图上采用统一的电气图形符号，并加注文字符号绘制出来的。
这些图对尺寸和比例没有严格的要求，只需满足一般的工程习惯；2）任何电路均为闭合回路，一个合理的闭合回路一定包括四个基本元素，即：电源、用电设备、导线和开关控制设备；3）建筑电气设计平面图、系统图以及原理图等大部分均为二维图；4）电路中的电气设备、元件等之间都是通过导线连接起来构成一个整体，设备、元件和连线的位置布置随意性较大且线性设置简单；5）建筑电气平面图是在建筑底图的基础上设计，图纸规格以及比例都已确定。
在建筑图上采用统一的电气图形符号绘制需要的电气符号和连线，并标注相应的文字即可[2]。
二、cad技术在建筑电气设计中的优点cad技术在建筑电气设计中的优点，简要的概括起来如下：1）cad提供的线型库、字体库以及undo功能等，大大降低了工作强度，保持图面清楚、整洁；2）建筑电气图纸大都属于二维图，学会cad 中的二维绘图相对简单。
cad软件自身带有的各类图库，对于需要的可以直接调用，这些都能够大大提高工作效率；3）对一些相似的电气设计，只需将图纸简单的修改即可，大大提高设计成果的重复利用率；4）能够满足建筑电气设计高精度的要求；5）能够提供科学、方便的资料管理；6）具有强大的二次开发功能以及可扩展性[3]。
《电气制图与CAD》课程标准
《电气制图与CAD》课程标准1.课程性质与设计思路1.1课程的性质《电气制图与CAD》是工业过程自动化、电气自动化、机电一体化等专业的一门专业基础课。
是研究电气工程图样的一门科学，它既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的工程图样能力，熟练掌握用AutoCAD软件绘制电气控制线路图的方法。
1.2设计思路本本课程通过选择难易程度不同的电气控制图样，采用“项目驱动”教学方法，构建模块化、组合型、进阶式能力训练体系。
将综合能力分解成若干项小的基本能力，选择能涵盖基本能力要素的训练项目实施基本能力训练。
通过模块项目训练，建立电气线路图设计的整体概念，从而掌握设计方法和基本AutoCAD绘图指令，提高计算机辅助设计的应用能力。
2.课程目标《电气CAD》既有系统的理论性，又有较强的实践性，旨在培养学生阅读和绘制较为复杂的电气工程图样能力，熟练掌握运用AutoCAD软件绘制各种电气工程图的方法。
1.1能力目标1．能进行AutoCAD的基本操作，包括但不限于绘图、修改、标注、保存等操作。
2．能正确绘制及使用常用电气元器件简图。
3．能创建合适的块及插入需使用的块。
4. 能正确使用状态栏中包括但不限于正交、极轴、捕捉、线宽等辅助工具。
5．能正确选用尺寸链条标注法，坐标注法对图纸进行标注。
6．能正确使用文字替换修改标注数值或表述，修改标注上下偏差；能输出包括但不限于”φ”、”°”、”±”的常用符号。
7．能正确的使用及绘制形位公差。
8．能将实物转换成CAD图纸（包括绘制及标注）。
9．能进行识图及读图，能绘制BOM表。
10．能进行保存、输出、显示等设置。
1.2知识目标1．了解电气工程制图的基本要求。
2．掌握AutoCAD的基本操作，包括但不限于绘图、修改、标注、保存等操作。
3．掌握常用电气元器件简图及其代表的含义。
4．掌握块的创建及插入方法。
5．掌握状态栏的使用，包括但不限于正交、极轴、捕捉、线宽等辅助工具的使用。
CAD绘在电气工程中的应用
CAD绘在电气工程中的应用CAD（计算机辅助设计）是一种基于计算机技术的绘图工具，它在许多不同领域中都有广泛的应用。
在电气工程领域，CAD绘图软件被广泛用于设计和排布电路板、电气布线和电气设备等。
本文将探讨CAD绘在电气工程中的应用，包括其优势、常见软件和相关技术。
一、CAD绘在电气工程中的优势1. 提高效率：CAD软件可以快速完成电气工程的绘图任务，节省了传统手工绘图的时间和精力。
通过CAD软件，工程师可以使用各种自动绘图工具，如符号库、线路连接和布线工具，从而加快绘图速度，提高工作效率。
2. 减少错误：CAD软件提供了一系列校验和自动化功能，可以帮助工程师避免常见的绘图错误，如线路交叉、连接错误等。
此外，CAD 软件还可以进行电气布线规划的仿真和优化，从而减少设计过程中的错误和问题。
3. 方便修改：通过CAD软件，工程师可以轻松地进行修改和调整设计。
无论是更改电路的布局、修复连接错误，还是进行数量调整，都可以通过简单的鼠标操作完成。
与传统的手绘图相比，CAD软件使得修改更加方便和精确。
4. 提供详细信息：CAD软件可以创建准确的电气工程图纸，并提供丰富的详细信息。
工程师可以在图纸中包含元件的具体规格、连接方式和电气参数等信息，从而更好地进行设计、检查和维护。
二、常见的电气CAD软件1. AutoCAD：AutoCAD是最常见和广泛使用的CAD软件之一，它提供了丰富的绘图和设计功能，适用于各种类型的工程设计，包括电气工程。
AutoCAD具有广泛的用户和社区支持，同时还有大量的插件和扩展可供选择。
2. EPLAN Electric P8：EPLAN Electric P8是一款专门为电气工程设计和布线而开发的CAD软件。
它提供了特定于电气设计的功能和工具，如自动编号、线路绘制和符号库等，可以简化设计过程并提高效率。
3. SolidWorks Electrical：SolidWorks Electrical是一种基于三维建模和CAD技术的综合电气设计解决方案。
CAD绘在电气工程中的应用及优势
CAD绘在电气工程中的应用及优势CAD（计算机辅助设计）在电气工程中的应用及优势电气工程是一门涉及电力传输、控制系统、电路设计等领域的重要学科。
近年来，计算机辅助设计（CAD）技术的广泛应用，为电气工程领域带来了许多优势。
本文将探讨CAD在电气工程中的应用及其优势。
一、CAD的应用领域1. 电路设计：CAD软件可以帮助电气工程师快速绘制和分析电路图。
通过CAD软件，工程师可以实现电路的元件布局、线路连接、电压分配等功能。
此外，CAD软件还可以提供仿真分析功能，帮助工程师评估电路的性能和稳定性。
2. 设备布局：CAD软件可以用于电气设备的布局规划。
通过CAD软件，工程师可以将各种设备（如发电机、变压器、开关设备等）按照一定的标准进行规划和布置。
这样可以确保设备之间的安全距离和优化空间利用。
3. 线路布线：CAD软件在电气工程中的另一个重要应用是线路布线设计。
通过CAD软件，工程师可以根据设计要求和空间限制，制定电线的路径、通道和连接方式。
这有助于避免电线交叉干扰、减少线缆长度等问题。
4. 控制系统设计：CAD软件在电气工程的控制系统设计中也扮演着重要角色。
通过CAD软件，工程师可以绘制控制系统的逻辑图和信号流程图，以便更好地理解和调试系统。
CAD软件还可以模拟和分析控制系统的工作流程，帮助工程师进行系统优化和故障排除。
二、CAD的优势1. 提高工作效率：CAD软件减少了传统手工绘图和设计的时间和劳动成本。
它提供了许多自动化的功能，如自动连线、元件库、参数化设计等。
这使得工程师可以更快地完成设计和分析任务，提高了工作效率。
2. 提高设计精度：CAD软件具有高度精确的绘图和计算功能。
通过CAD软件，工程师可以精确地绘制电气图纸、计算电压电流等重要参数，避免了传统手绘图纸中可能出现的误差和不准确性。
3. 方便修改和更新：CAD软件使设计的修改和更新变得非常方便。
传统手绘图纸一旦完成，修改起来非常困难。
而CAD软件可以快速修改和更新设计，无需从头开始重新绘制。
