永大日立电梯模式详解

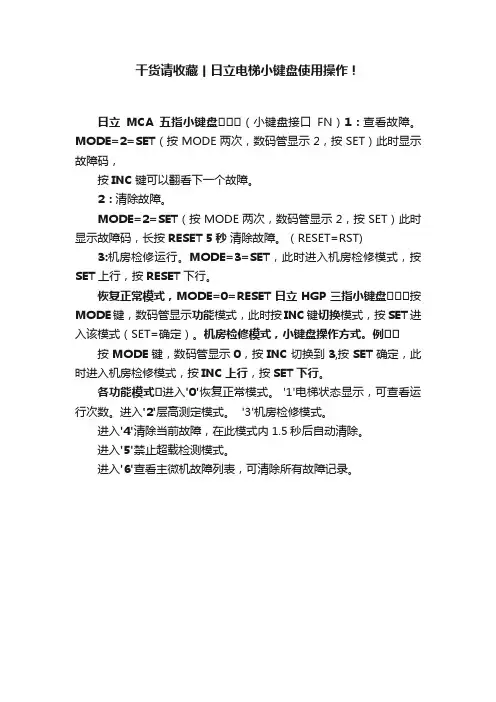

干货请收藏丨日立电梯小键盘使用操作！
干货请收藏丨日立电梯小键盘使用操作！
日立MCA五指小键盘 （小键盘接口FN）1：查看故障。
MODE=2=SET（按MODE两次，数码管显示2，按SET）此时显示故障码，
按INC键可以翻看下一个故障。
2：清除故障。
MODE=2=SET（按MODE两次，数码管显示2，按SET）此时显示故障码，长按RESET 5秒清除故障。
（RESET=RST) 3:机房检修运行。
MODE=3=SET，此时进入机房检修模式，按SET上行，按RESET下行。
恢复正常模式，MODE=0=RESET日立HGP三指小键盘 按MODE键，数码管显示功能模式，此时按INC键切换模式，按SET进入该模式（SET=确定）。
机房检修模式，小键盘操作方式。
例 按MODE键，数码管显示0，按INC切换到3,按SET确定，此时进入机房检修模式，按INC上行，按SET下行。
各功能模式 进入'0'恢复正常模式。
'1'电梯状态显示，可查看运行次数。
进入'2'层高测定模式。
'3'机房检修模式。
进入'4'清除当前故障，在此模式内1.5秒后自动清除。
进入'5'禁止超载检测模式。
进入'6'查看主微机故障列表，可清除所有故障记录。
日立电梯状态解释
日立电梯状态解释GVF-III状态解释：
MODE 0 SET：显示楼层
MODE 1 SET：显示状态
MODE 2 SET：层高测定
MODE 3 SET：机房检修
MODE 4 SET：清除故障
MDOE 5 SET：消除110%开关
MODE 6 SET：查看故障列表
GVF-III显示状态
A0：上方向，电梯上行时亮
G0：平层，电梯平层时亮
DO：下方向，电梯下行时亮
A1：机房检修
B1：轿顶检修
C1：门锁回路，关好时亮
D1：安全回路，正常时亮
E1：电梯有故障，
F1：轿内检修
G1：层高测定
A2：自救运行
B2：专用功能
C2：泊梯状态
D2：110%开关取消
E2：门止动，电梯禁止门动作时亮
F2：自发电管制，电梯自发电运行时亮
G2：消防，电梯消防时亮
DP1：内召板通讯有故障时亮
DP2：板内主CPU与串行CPU通讯有故障时亮。
永大日立电梯调试说明
电子式定电压电源供应
铝壳电阻
C.DR
门机转动方
8
马达 皮带 HANGER C.DR
式
马达 皮带 主动 HANGER ROPE 从动 HANGER
C.DR
9
OPB
不锈钢外壳面板
全新树脂 LAN 化处理
。5
技术文件
编号
IS-2208
。
上海永大电梯设备有限公司 e’ NT 调 试 作 业 资 料
41 消防开关
常开接点
常闭接点
42
POSI
干簧管式 POSI 于平层±20mm 以外动作
光电式 POSI，于平层±20mm 以外动 作，提高产品性能,现地免调整
。11
技术文件
编号
IS-2208
。
上海永大电梯设备有限公司 e’ NT 调 试 作 业 资 料
版次 第 1.0 版
页次
5
。12
二、e’NT 系统构成图
muc5pinavr相接pc板电源入hct6pin5pin接hctmud60pin彩虹排线与sfiorfod连接5vre9pin端子台pmmotorcip6pin联动信号传输连接pwm12pinbar789101112muf50pin彩虹排线与sfiorfob连接mui3pin基准电压mug40pin彩虹排线与sbdcbce连接ocavr基准电压调整用sw14pin读写主从micon式样用mul5pinpmmotorsw25pin远隔号机duplex设定用pm15vim5v4pin外接pmmotorpm外接immotor外部程式downloadp5gdp15gdpm5vim15vu89ocau36dspidtupdnu4u32u33u35lansw2mugrxmudmufu34u31u68mwdtswdtsmpuc05vresw1abspwm技术文件上海永大电梯设备有限公司版次第10编号is2208ent调试作业资料页次10装置connectorlsu8pin上限位开关连接lsd8pin下限位开关连接hdr3pindspinswfire2pin火灾或消防管制用earthq5pin地震管制用ero10pin紧急制停用fol2pin计次器连接gov3pingrsfoo2pin盘内estop若无则短路ioub5pinubbufferxhn8pinhlan传输y120pin对讲机安全回路分支电源y220pinrxtxfml信号y320pinac220vac36v电源预留线cp2tbcp3tbrintintphonecp1tbintphonedevgdxhnhlanrmalgt保养mainaindoorzonetrfdc10ttrfac15by1y3estpfoorbattrf36extpwrwaterearthqp48p22folalpfirefireroomerrgeneratorioubop1op2op3op4op5op6op7ip1ip2ip3ip4ip5ip6ip7ip8ip9ry100rry40gry40dry50b50b40d100r40gulssds1usds2ufmlsds2dsds1ddlsbkgrsflsuflsd99g50bctestbcvtest48vtest22vtest12vlsulsdbkcoilbsdrbdcavr110vac110vacfanscaccvty2fcrtfvceeromub
永大日立电梯按键说明
永大日立电梯按键说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。
有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。
2024年度-日立YPVF电梯操作模式说明
乘客进出电梯后，电梯门在规定时间内自动关闭。若需手动 关门，可在轿厢内按下关门按钮。关门过程中，请勿用手或 物品阻挡门关闭，以免夹伤或损坏门机构。
18
超载、满载提示处理
超载提示
当电梯轿厢内载荷超过额定载重量时 ，电梯控制系统会发出超载提示音并 显示超载指示灯。此时，电梯将保持 开门状态并停止运行，直至载荷减轻 至额定载重量以下。
环保材料
该电梯在制造过程中选用了环保材料，减少了对环境 的污染。
低噪音设计
YPVF电梯在运行过程中噪音非常低，不会对周围环 境造成干扰。
11
03
操作界面及功能介绍
12
操作面板布局与指示灯含义
操作面板布局
包括呼梯按钮、方向指示灯、楼 层显示等部分，布局合理，易于 操作。
指示灯含义
方向指示灯显示电梯运行方向， 楼层显示灯显示电梯所在楼层， 呼梯按钮灯显示呼梯请求状态。
电梯安全保护系统
检查限速器、安全钳、缓冲器等安全保护装 置的完好性，确保电梯运行安全。
25
常见故障现象及原因分析
电梯无法启动
可能是电源故障、控制系统故障 或电机故障等原因导致，需要逐 一排查并修复。
电梯运行不平稳
可能是导轨磨损、导靴松动或驱 动系统故障等原因导致，需要进 行相应的维修和调整。
电梯门系统故障
可能是门锁损坏、门刀磨损或门 轮松动等原因导致，需要进行相 应的更换和调整。
26
预防性维护和保养建议
01
定期清洁电梯轿厢、门系统和机房，保持环境整洁。
02
定期对电梯各部件进行检查、调整和更换，确保电梯处于良好状态。
03
加强电梯的日常维护和保养工作，及时发现并处理潜在故障，确保电 梯的安全和稳定运行。

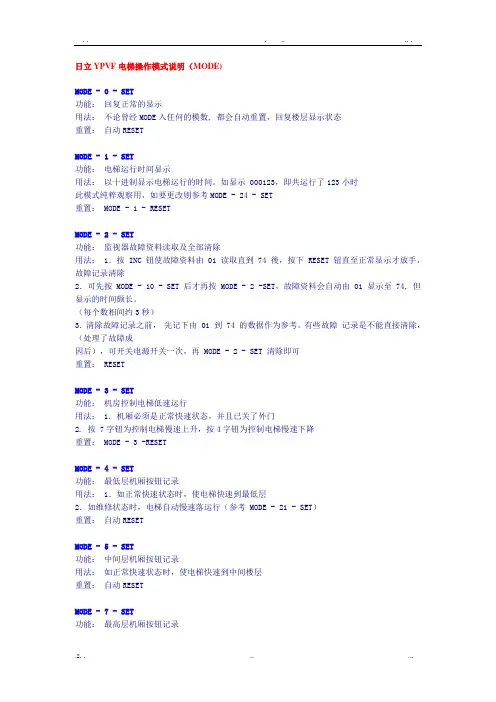

日立电梯资料
日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。
永大日立电梯模式详解
TCD19: 99G异常TCD20：双重入力BUFFER故障TCD21：过电流检出TCD22：过电压检出TCD23： SDC保守开关异常TCD24：从MICON Dule－Port RAM ERROR TCD25：从MICON E2PROM ERROTCD26: DSP CHECK SUM ERRORTCD27: RETRY 多发检出TCD28： P15V电压异常TCD29：主MICON E2PROM ERRORTCD30: 主MICON NVSRAM ERRORTCD31: DSP DUPLE-RAM ERRORTCD32: 抑制回路（OPCH)异常检出TCD33： BDCC电压异常检出TCD34：不足电压（TRCH)异常检出TCD35： 40D 40G ON 故障TCD36： SDC操作模式错误TCD37：逆运转检出TCD38： DSP当机检出TCD39： 100R ON/OFF故障TCD40： ROTARY ENCODER故障TCD41：低速OVER SPEEDTCD42: 50B OFF故障TCD43： SDP回路故障TCD50：高速OVER SPEEDTCD51: 速度偏差检知（125％）TCD58： DLAN当机TCD59：高大于9米，无诱导板检出TCD60：阶高TABLE SUM ERROR TCD62: 同期位置异常TCD63： SDS ON 故障TCD64： SD速度异常TCD68： SDA当机8次检出TCD69： SDA SRAM ERRORTCD70: 共用RAM ERRORTCD71: 主MICN当机检出TCD72：从MICON当机8次检出TCD73: RM POSI OPEN故障TCD74：救出运转多发TCD75： POWER MOUDLE过热TCD76：微速运转（No Ro No Ro）时间异常TCD77：门机马达过热TCD80： Duplex通信异常TCD81： EP POSI短路故障TCD82： EP POIS短路故障TCD84： OLS ON故障TCD85： CLS ON故障TCD86：开门动作不正常检知TCD87：关门动作不正常检知。
日立电梯资料
日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MODE－26－SET－欲改次数（十进制）－SET－MODE RESET
DIP SW1 PIN1 OFF(位址累加/累减（INC/DEC）按SHIFT)
27
MODE－27－SET
显示目前的电梯速度
33
DIP SW1 PIN1 ON
更改或读取从MICON之EEPROM参数
MODE－33－SET－**** SET(欲改资料的位址)－**SET(新资料位址)－INC/DEC－MODE RESET
40
MODE－40－SET
显示此电梯的速度上限
44
DIP SW1 PIN1 ON
烧录主MICON EEPROM
MODE－44－SET
PC开始执行DOWNLOAD主MICON EEPROM模式
DIP SW1 PIN1 OFF
45
DIP SW1 PIN1 ON
烧录从MICON EEPROM
MODE-45-SET
A/D（ADDRESS/DATA切换显示）
24
DIP SW1 PIN1 ON
走行时间改写
MODE－24－SET－欲改时间（十进制）－SET－MODE RESET
DIP SW1 PIN1 OFF（位址累加/累减（INC/DEC）按SHIFT）
25
MODE－25－SET
电梯行走次数读出
26
DIP SW1 PIN1 ON
DIP SW1 PIN1 OFF
63
DIP SW1 PIN1 ON
标准日期设定（十进制）
MODE-63-SET-欲设定日期-SET-MODE RESET
DIP SW1 PIN1 OFF
65
MODE-65-RESET(5秒)
走行时间消除
66
MODE-66-RESET(5秒)
走行次数消除
77
E.STOPSW ON,DIP SW1 PIN1 ON
FO
MODE-FO-SET-主MICON开始传递显示至HLAN
电梯FFB电源要OFF/ON一次
烧录HLAN DOT-MATRIX之显示字型
ACD运转方式许可码显示
53
DIP SW1 PIN1 ON
UP运转时着床水平调整，每增加0020H，Cage则升高1MM
MODE-53-SET-欲更改参数-SET-MODE RESET
DIP SW1 PIN1 OFF
54
DIP SW1 PIN1 ON
DOWN运转时着床水平调整，每增加0020H，Cage则下降1MM
6
MODE－6－SET－楼层号－SET
机械室任意阶车厢登录
7
MODE－7－SET
机械室最上阶车厢登录
8
确定DLS,XFML,XSDSD1皆有力
阶高测定运转
DIP SWTCH1,PIN1 ON
MODE－11－SET－RESET（至启动）－完成后RESET
DIP SWTCH1,PIN1 OFF
13
MODE－13－SET
MODE-54-SET-欲更改参数-SET-MODE RESET
DIP SW1 PIN1 OFF
60
MODE-60-SET
时间显示（时，分，秒各两位）
61
MODE-61-SET
日期显示（年，月，日各两位）
62
DIP SW1 PIN1 ON
标准时间设定（十进制）
MODE-62-SET-欲设定时间-SET-MODE RESET
永大日立电梯模式详解
设置
操作步骤
注释
1
MODE－1－SET
电梯走行时间读出
2
MODE－2－SET
读出故障码
重复INC至99
逐条读出
持续RESET 5秒
清除故障码
3
MODE－3－SET
机械室低速运行
持续按7键
低速向上
持续按4键
低速向下
4
MODE－4－SET
机械室最下阶车厢登录
5
MODE－5－SET
机械室中间阶车厢登录
PC开始执行DOWNLOAD从MICON EEPROM模式
DIP SW1 PIN1 OFF
46
MODE-46-SET
读取主MICON EEPROM
PC开始接收主MICON EEPROM资料
47
MODE-47-SET
读取从MICON EEห้องสมุดไป่ตู้ROM
PC开始接收从MICON EEPROM资料
50
MODE-50-SET
DIP SW1 PIN1 OFF FFB要OFF/ON一次
34
将车厢内载重设定为0％DIP SW1 PIN1 ON且切E.STOP
0%起到补偿
MODE－34－SET DIP SW1 PIN OFF
35
将车厢内载重设定为100％DIP SW1 PIN1 ON且切E.STOP
100%起到补偿
MODE－35－SET DIP SW1 PIN1 OFF
阶高TABLE资料消除
MODE-77-RESET(5秒)
DIP SW1 PIN1 OFF,E.STOP OFF
EE
DIP SW1 PIN1 ON
更改主MICON之EEPROM参数
MODE-EE-SET-欲改资料的位址-SET-新资料-SET-INC/DEC-MODE RESET
DIP SW1 PIN1 OFF
载重110％检测无效（自动RESET）
14
MODE－14－SET
SDS ON测试（行走一次后自动恢复）
21
MODE－21－SET
机械室叫车登录，连续运行用
可重复操作MODE4,MODE5,MODE6,MODE7之功能
22
MODE－22－SET－位址－SET
主MICON记忆体DATA读出
INC/DEC（累加/累减SHIFT键）相邻位址的DATA被读出
