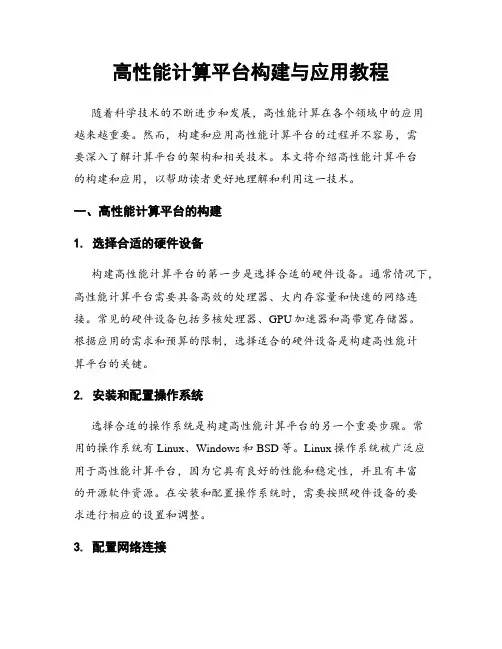

高性能计算平台构建与应用教程
高性能计算平台构建与应用教程随着科学技术的不断进步和发展，高性能计算在各个领域中的应用越来越重要。
然而，构建和应用高性能计算平台的过程并不容易，需要深入了解计算平台的架构和相关技术。
本文将介绍高性能计算平台的构建和应用，以帮助读者更好地理解和利用这一技术。
一、高性能计算平台的构建1. 选择合适的硬件设备构建高性能计算平台的第一步是选择合适的硬件设备。
通常情况下，高性能计算平台需要具备高效的处理器、大内存容量和快速的网络连接。
常见的硬件设备包括多核处理器、GPU加速器和高带宽存储器。
根据应用的需求和预算的限制，选择适合的硬件设备是构建高性能计算平台的关键。
2. 安装和配置操作系统选择合适的操作系统是构建高性能计算平台的另一个重要步骤。
常用的操作系统有Linux、Windows和BSD等。
Linux操作系统被广泛应用于高性能计算平台，因为它具有良好的性能和稳定性，并且有丰富的开源软件资源。
在安装和配置操作系统时，需要按照硬件设备的要求进行相应的设置和调整。
3. 配置网络连接高性能计算平台需要快速的网络连接，以便在集群内实现高效的通信和数据传输。
常用的网络连接技术包括以太网和InfiniBand等。
在配置网络连接时，需要根据实际需求选择合适的网络技术，并进行相应的设置和优化，以确保高性能计算平台能够达到预期的性能水平。
4. 安装和配置高性能计算软件在构建高性能计算平台时，需要安装和配置高性能计算软件，以支持平台的基本功能和特性。
常见的高性能计算软件包括MPI（Message Passing Interface）和OpenMP等。
安装和配置这些软件需要一定的技术和经验，在完成安装和配置后，还需要进行相应的测试和性能调优，以确保平台能够满足实际应用的需求。
二、高性能计算平台的应用1. 科学计算高性能计算平台在科学计算中具有重要的应用价值。
科学计算涉及到大规模的数据处理和复杂的计算任务，需要借助高性能计算平台来提高计算效率和准确性。
CAE高性能计算平台建设方案
CAE高性能计算平台建议书目录第 1 章概述 4第 2 章关于IBM高性能计算的简介 7第 3 章汽车行业CAE应用程序的特点及计算平台的选择 11汽车行业CAE分析的过程 11CAE高性能运算应用程序的特点 11CAE硬件平台的选择 15IBM Cluster 1600介绍 17IBM Cluster 1350 Linux集群系统（IBM刀片中心）: 20IBM优势 21第 4 章CAE高性能计算系统设计原则 24应用通用性原则 24系统高扩展性原则 24系统高可用性原则 25处理器性能最大化原则 25高性价比原则 26第 5 章CAE高性能计算平台方案 27关于XX汽车CAE项目投资的几点建议 27总体方案描述 27二期扩展方案 31第 6 章相关产品技术介绍 32IBM Power 575 32IBM BladeCenter 34IBM BladeCenter HS22 38IBM System x3650 M2 41IBM System Storage DS5000 系列模块化企业存储系统 43IBM并行文件系统GPFS简介 46xCAT集群系统管理软件 48IBM智能系统管理 49第1 章概述CAE一直是高性能计算的主要应用领域。
随着现代汽车技术的发展，特别是与其它学科如数学、物理、化学、材料科学的结合,汽车应用所需处理的数据信息量不断增加,对运算能力的需求也越来越大，由于并行计算技术的飞速发展,汽车CAE模拟的应用平台也逐渐从巨型机过渡到高性能计算机系统,这也为用户提供了一个具有更高性价比的选择。
近年来,高性能计算作为大规模CAE应用的基石，在工业和制造业领域的应用越来越普遍和广泛。
从TOP600的统计信息来看，工业领域所占的比例在不断增加。
2005年6月，工业用户使用的高性能计算机占到52。
8%.而其中的半导体和制造业用户所占的比例相当可观.其中美国半导体公司大约有70台。
许多国际著名的制造业大公司已实现了产品的虚拟化设计和制造，并实现了全球资源共享，利用全新的理念设计产品.美国、日本的一些公司都拥有总计算能力超过数十万亿次的高性能计算机用于新产品的研发。
高性能计算平台的设计与实现
高性能计算平台的设计与实现高性能计算（High Performance Computing，HPC）是一种针对大规模数据计算和处理的计算方式，用于解决复杂问题和加快科学研究的速度。
设计和实现高性能计算平台是提高计算效率和加速科学研究的关键。
本文将介绍高性能计算平台的设计原理和实现方法。
首先，一个高性能计算平台需要具备高带宽、低延迟的互连网络。
互连网络决定了计算节点之间的通信效率和数据传输速度。
一种常用的互连网络拓扑结构是全互连网络，其中每个计算节点都直接连接到其他计算节点，实现最快的数据传输。
此外，网络拓扑结构还应考虑有效的路由算法，以实现最短路径和负载均衡。
针对大规模的数据中心和超级计算机，还可以采用多层次的互连网络，如三维扇出网格（3D Torus），以实现更好的扩展性和容错性。
其次，高性能计算平台的计算节点需要具备高性能的处理器和内存。
处理器的选择非常关键，常用的选项包括领先的多核处理器、图形处理器（GPU）和专用加速器。
这些处理器都具备较高的并行性和浮点运算能力，适用于并行计算。
内存的选择应考虑计算节点的内存容量和带宽，以满足大规模数据的计算和传输需求。
此外，高性能计算平台的存储系统也需要具备高速读写和存储容量，以支持大规模的数据存储和检索。
此外，高性能计算平台的操作系统和软件工具也需要进行优化和定制。
操作系统应能充分发挥硬件资源的性能，并提供有效的并行计算支持。
一些常用的优化技术包括使用高效的调度算法、减少上下文切换、合理分配资源等。
软件工具方面，可以使用并行计算框架如MPI（Message Passing Interface）和OpenMP（Open Multi-Processing），以实现分布式计算和并行任务的协同工作。
针对特定的科学计算领域，还可以利用专门的数值计算库、数据可视化工具和大规模并行处理软件来优化计算性能。
另外，高性能计算平台的管理和监控系统也是非常重要的。
管理系统可以用于实时监控和管理计算节点的运行状态、负载均衡、任务调度等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高性能计算平台建设方案1.验证理论、发展理论的重要工具，另一方面，它是在理论的指导下发展实用技术，直接为经济发展服务；计算科学的发展也有相当悠久的历史，只是在计算机这一强大的计算工具问世之前，计算只能利用人类的大脑和简单的工具，计算应用于科学研究有天然的局限性，限制了它作用的发挥；随着计算机技术的发展，使用科学计算这一先进的技术手段不断普及，逐渐走向成熟。
科学计算可以在很大程度上代替实验科学，并能在很多情况下，完成实验科学所无法完成的研究工作。
科学计算也直接服务于实用科技，并为理论的发展提供依据和机会。
在许多情况下，或者理论模型过于复杂甚至尚未建立，或者实验费用过于昂贵甚至不允许进行，此时计算模拟就成为求解问题的唯一或主要手段了。
目前，高性能计算已广泛应用于国民经济各领域，发挥着不可替代的重要作用：a) 基础学科中深入的知识发现，问题规模的扩大和求解精度的增加需要更高性能的计算资源。
例如，计算立体力学、计算材料学、计算电磁学。
b) 多学科综合设计领域中大量多部门协同计算需要构建高性能的综合平台。
例如，汽车设计、船舶设计。
c) 基于仿真的工程科学结合传统工程领域的知识技术与高性能计算，提供经济高效地设计与实践方法。
例如，基于仿真的医学实践、数字城市模拟、核电、油田仿真工具、新材料开发、碰撞仿真技术、数字风洞。
d) 高性能计算提升众多行业服务、决策的时效性，提高经济效益。
例如，实时天气预报、城市交通控制、视频点播服务、动漫设计、网络游戏、基于RFID 的货物跟踪、智能电子商务。
e) 数据密集型应用需要高性能数据处理，以应对数据爆炸式增长带来的难题。
例如，高能物理实验数据处理、遥感数据处理、商业智能、生物信息学、RFID 数据挖掘、金融业分析抵押借贷、移动电话流量分析。
1.1建设内容高性能计算平台是面向全校提供高速计算服务的公共计算平台，主要运行科研计算任务，并且能够根据应用任务对硬件资源的不同需求，动态分配和调整平台资源，管理计算作业。
用户通过校园网或VPN远程提交计算作业、获取计算结果，并能够根据权限调整，实现权限控制，硬件细节对用户透明。
用户界面实现图形化交互窗口和SSH登陆相结合方式。
平台的主要硬件设备有：管理节点、计算节点、存储IO节点、Infiniband交换机、高速存储、千兆以太网交换机；软件方面有：64位Linux操作系统、并行开发环境、并行文件系统、作业调度管理系统、硬件集群管理系统等，利用高速infiniband网络互联构成计算环境，通过并行计算支撑软件和作业调度系统使它们协同工作。
平台支持同时运行Ansys、Fluent、Gauss、Materials Studi、ADMS、Opera、HFSS、MTSS、MAGIC、CST、Icepak等商业软件，并支持C（C++）、Fortran77/90等语言的编译和运行环境，以保证学院自编应用程序的计算求解需求。
1.2设计原则高性能计算平台应具有处理大规模的复杂运算，尤其是浮点运算的能力。
它将为全校提供优化设计、分析、验证的手段，最终实现提高科研质量、缩短科研周期、降低科研成本。
因此，方案设计以用户现场测试结果为基础，根据用户对未来应用模式及业务量需求预测为前提，强调高性能以及可行、合理和低风险。
架构设计和系统选型遵循以下原则：先进性本系统方案所采用的技术既要符合业界的发展方向，又要在未来几年内仍具有很高的技术先进性，保持在同类系统中的领先地位。
这样有利于提高整个系统的计算与处理能力，保证系统的使用周期。
有限投资获取最大计算性能在有限的投资前提下，高性能计算平台应具有优秀的处理能力，它不仅具有符合要求的峰值性能(Peak Performance)，更重要的是应具有稳定的应用性能（sustained performance）。
各种复杂的研究课题在本系统中能够得到准确、快速的计算结果。
可扩展性随着对计算机系统性能的要求不断提高，高性能计算平台应具有较强的扩展能力，可以方便地实现节点增加、系统扩充和升级，以有效保护前期投入。
建议采用第三方集群管理和作业调度专业软件，集成安装与硬件设备无关，计算节点的扩展不受硬件品牌限制。
开放性和兼容性系统应符合公认的工业标准，包括体系结构，硬件，I/O, 网络，操作系统，开发环境和开发工具等。
便于和其他平台上的系统互操作。
应用开发软件丰富本系统的平台上应具有丰富的软件资源，能够提供研究课题的解决方案和相应的软件系统。
例如高性能计算方面的开发环境和应用开发软件，linux、专业平台软件商, 不仅提供处理节点间的协调和通信的中间件，使整个系统节点能够真正实现合作，负载均衡，还能针对不同应用需求，提供一系列并行计算应用。
性价比优越本系统在性价比方面在同类系统中应具有明显的优势，能满足用户应用的同时，充分考虑后期运维费用，尽量采用绿色节能型设备，降低运维功耗，比如采用刀片式服务器。
管理简单，用户易用尽量减少数据中心的设备管理难度，简化架构，底层硬件对用户透明，本着不改变设计师原有使用原则的基础上选择合适的软件架构，突破集中式资源部署应用难的屏障，实现应用简单易用的目的。
综上所述，本项目的建设，在遵循统一领导、统一规划、统一标准、统一组织的建设原则之下，最大程度上保证系统按照预期的目标顺利实施。
2总体架构根据我们对学校高性能计算平台的需求调研分析，以及其它高校的高性能计算实验室的考察，结合实际应用需求、当前计算规模大小、存储需求量等一系列的因素，充分结合总体设计原则，针对学校高性能计算应用的特点，从满足应用需求的角度出发，建立一个高可扩展、易管理的Cluster高性能计算平台环境。
主要是基于计算网络、存储网络、管理网络、监控网络的一体化网络建设的高性能计算集群系统：计算网络采用Cluster、高速InfiniBand计算网与千兆以太管理网协同工作的架构。
计算节点采用刀片服务器。
存储网络大部分数据都存放在FC架构存储系统中，选用低端扩展容量大的磁盘阵列，利用SAN交换机互联，通过存储I/O节点为高性能计算平台提供存储服务，便于维护、管理和备份。
管理网络通过资源调度管理软件管理整个高性能计算平台。
用户通过网络远程访问高性能计算平台，获取高性能计算平台的计算资源进行求解运算。
监控网络通过基于硬件设备的专业集群管理软件对硬件系统进行集中管理、配置，减轻管理维护人员的工作负担，为运维人员提供高效便捷的管理方式。
硬件部分应包括：➢计算节点（集群节点和小型机节点）➢管理节点➢I/O节点➢高速互连系统软件部分应包括：➢操作系统➢集群管理软件➢作业调度系统➢并行文件系统➢并行程序开发环境➢数学库、并行库➢标准应用软件➢客户应用软件3 高性能计算平台硬件系统3.1 平台架构图平台整体架构图如下：采用32节点的Cluster 高性能计算集群（每个计算节点Intel Xeon X5650 2Processors/6Cores/24G 内存），主要运行分布式计算应用，利用MPI 现实并行计算，提高应用效率。
目前采用1台管理节点作为高性能计算平台的管理服务器，以后根据应用需求将管理节点增加到2台。
目前采用2台存储节点作为高性能计算平台的存储I/O 节点，以后根据应用需求扩展存储I/O 节点。
32节点高性能计算集群节点、2节点I/O 服务器集群、1台管理节点均通过带宽20Gbps Infiniband 高速网络互连。
计算集群节点通过20Gbps Infiniband 网络连接I/O 节点，通过I/O 节点的专门并行文件系统访问存储。
I/O 节点通过4Gbps 光纤通道卡连接至磁盘阵列环境中，配置1台磁盘阵列（可选HP P2000G3FF 或IBM DS3400），10TB 可用容量，以满足高性能计算环境根据应用需求，小型机待今后扩展建设。
对存储性能和空间的巨大需求，I/O节点存储链路完全多路径融合，与磁盘阵列见无单点。
高性能计算平台全部通过管理节点上的高性能计算资源管理平台软件对用户发布使用。
管理节点通过1000Base-T千兆以太网连接到校园网络中，各院系通过该网络Web 使用高性能计算平台资源，基于用户原有使用习惯的图形化交互界面，并最终通过网络可视化的查看计算过程，获得计算结果。
3.2主要设备选型计算节点采用32节点的刀片服务器作为计算节点（每个节点采用2 Processors Intel Xeon X5650/6 Cores/18GB memory），Intel六核处理器在中规模的计算量上的性能相当于同主频四核CPU的1.5倍以上。
依据见Intel提供的数据分析图：管理节点采用1节点的机架式高端服务器（采用2 Processors Intel Xeon X5650/6 Cores/24GB memory）作为高性能计算平台的管理节点。
存储节点采用2节点的机架式高端服务器（采用2 Processors Intel Xeon X5650/6 Cores/36GB memory ）作为高性能计算平台的存储I/O 节点。
计算网络采用至少2台Infiniband 高速网络交换机（20Gbps 无阻塞）刀片机箱内置模块，作为高性能计算平台核心计算网络。
详细指标见附表说明。
3.3 Cluster 集群系统Cluster 采用32台刀片式服务器构成计算节点，通过2台I/O 存储节点连接磁盘阵列，I/O 节点部署专用并行文件系统，负责向计算节点提供共享存储服务。
管理节点部署高性能计算资源管理平台软件，利用应用虚拟化技术，实现用户通过网络对高性能平台的图形化透明使用，远程接入完全遵照用户原有软件使用方式，使用习惯。
高效、易用的提供高性能平台计算服务。
目前用户大量应用运行在Linux64平台上，为了满足当前用户应用与未来发展的需求，采用Linux 并行计算集群进行Cluster 的建设。
Cluster 计算节点采用刀片服务器，节点处理器采用英特尔® 至强® X5650 六核核处理器（2 Processors/6 Cores ）。
Cluster集群系统的计算理论浮点峰值为：2.66G×4×32×2×6=4085.76 G flops = 4 T flops浮点峰值＝CPU主频×CPU核每个时钟周期执行浮点运算的次数×服务器数量×每个服务器的CPU核数。
Cluster计算集群具有以下特点和优势：➢具有很高的性能价格比。
采用先进的Beowulf架构，扩展性好即可扩充到几百上千个节点，从而获得很高的性能和比较低的总体成本。
➢计算集群全部采用高速的Infiniband网络互连，具有极高的性价比。
➢采用工业标准设备和顺应高新技术发展的趋势。
