2019年9月西南大学网络教育大作业答案-0759钢结构设计.doc

合集下载

西南交大网络教育钢《结构设计原理(钢结构)》期末考试答案

西南交大网络教育钢《结构设计原理(钢结构)》期末考试答案《结构设计原理（钢结构）》一、单项选择题1. 下列情况中，属于正常使用极限状态的情况是(D) 动荷载作用下过大的振动2. 钢材作为设计依据的强度指标是(C) 屈服强度fy3. 需要进行疲劳计算条件是：直接承受动力荷载重复作用的应力循环次数 n 大于或等于(A) 5×1044. 焊接部位的应力幅计算公式为(B)5. 应力循环特征值（应力比）ρ=σmin /σmax将影响钢材的疲劳强度。

在其它条件完全相同情况下，下列疲劳强度最低的是 (A) 对称循环ρ=-16. 与侧焊缝相比，端焊缝的 (B) 静力强度更高7. 钢材的屈强比是指 (C) 屈服强度与极限强度的比值8. 钢材因反复荷载作用而发生的破坏称为(B) 疲劳破坏9. 规范规定：侧焊缝的计算长度不超过60 hf，这是因为侧焊缝过长(C) 计算结果不可靠10. 下列施焊方位中，操作最困难、焊缝质量最不容易保证的施焊方位是(D) 仰焊11. 有一由两不等肢角钢短肢连接组成的T形截面轴心受力构件，与节点板焊接连接，则肢背、肢尖内力分配系数K1、K2为 (A)12. 轴心受力构件用侧焊缝连接，侧焊缝有效截面上的剪应力沿焊缝长度方向的分布是(A) 两头大中间13. 焊接残余应力不影响钢构件的(B) 静力强度14. 将下图（a）改为（b）是为了防止螺栓连接的(D) 杆受弯破坏15. 规范规定普通螺栓抗拉强度设计值只取螺栓钢材抗拉强度设计值的 0.8 倍，是因为(C) 撬力的不利影响1. 受剪栓钉连接中，就栓钉杆本身而言，不存在疲劳问题的连接是(D) 受剪摩擦型高强度螺栓2. (D) 考虑拧紧螺栓时扭矩产生的剪力的不利影响3. 以被连板件间之间的静力摩擦力作为其极限值的连接是(C) 摩擦型高强度螺栓连接4. 用螺栓连接的轴心受力构件，除了要验算净截面强度外，还要进行毛截面强度验算的连接螺栓连接是(C) 摩擦型高强度螺栓连接8. 相同钢号情况下，钢板越厚(A) 强度越高、塑性越好9. 焊接组合梁在弯矩作用下，翼缘和腹板（工字形截面）的连接焊缝有效截面上承受的是(C) 剪应力10. 受剪栓钉连接中，被连板件不容许相对滑动的连接是(C) 摩擦型高强度螺栓连接11. 角焊缝每个弧坑考虑的长度为(B)12. 强度计算时，不考虑截面部分塑性发展的构件是(A) 轴心受力构件> 0.6 时，说明梁13. 钢梁当确定的 ϕb在(B) 弹塑性阶段失稳14. 当缀条柱单肢的长细比不满足不需进行稳定计算的规定时，需进行单肢的稳定性计算。

西南大学网络教育在线作业答案[0729]《结构力学》

结构力学1: [论述题]简答题1.简述刚架内力计算步骤。

答: （1）求支座反力。

简单刚架可由三个整体平衡方程求出支座反力, 三铰刚架及主从刚架等, 一般要利用整体平衡和局部平衡求支座反力。

（2）求控制截面的内力。

控制截面一般选在支承点、结点、集中荷载作用点、分布荷载不连续点。

控制截面把刚架划分成受力简单的区段。

运用截面法或直接由截面一边的外力求出控制截面的内力值。

（3）根据每区段内的荷载情况, 利用"零平斜弯”及叠加法作出弯矩图。

作刚架Q、N图有两种方法, 一是通过求控制截面的内力作出；另一种方法是首先作出M 图；然后取杆件为分离体, 建立矩平衡方程, 由杆端弯矩求杆端剪力；最后取结点为分离体, 利用投影平衡由杆端剪力求杆端轴力。

当刚架构造较复杂（如有斜杆）, 计算内力较麻烦事, 采用第二种方法。

（4）结点处有不同的杆端截面。

各截面上的内力用该杆两端字母作为下标来表示, 并把该端字母列在前面。

（5）注意结点的平衡条件。

2.简述计算结构位移的目的。

答: (1) 验算结构的刚度。

校核结构的位移是否超过允许限值, 以防止构件和结构产生过大的变形而影响结构的正常使用。

(2) 为超静定结构的内力分析打基础。

超静定结构的计算要同时满足平衡条件和变形连续条件。

(3) 结构制作、施工过程中也常需先知道结构的位移。

3.如何确定位移法基本未知量。

答: （1）在刚结点处加上刚臂。

（2）在结点会发生线位移的方向上加上链杆。

（3）附加刚臂与附加链杆数目的总和即为基本未知量数目。

确定线位移的方法（1）由两个已知不动点所引出的不共线的两杆交点也是不动点。

（2）把刚架所有的刚结点（包括固定支座）都改为铰结点, 如此体系是一个几何可变体系, 则使它变为几何不变体系所需添加的链杆数目即等于原结构的线位移数目。

4.简述力法的基本思路。

答：力法的基本思路：将超静定结构的计算转化为静定结构的计算, 首先选择基本结构和基本体系, 然后利用基本体系与原结构之间在多余约束方向的位移一致性和变形叠加列出力法典型方程, 最后求出多余未知力和原结构的内力。

2020年秋西南大学网络学院0759]《钢结构设计》辅导指导

单项选择题1、北方严寒地区建造厂房露天仓库使用非焊接吊车梁，吊车起重量为75t，工作温度低于-20℃，宜选用下列哪.Q345E.Q345A.Q345B.Q345C2、实际压杆的稳定承载力要低于理想压杆，原因是有初始缺陷的影响，其中（）对轴压构件的稳定承载.支座约束.初偏心.残余应力.初弯曲3、在承受动力荷载的结构中，垂直于受力方向的焊缝不宜采用（）。

. F. 不焊透的对接焊缝.焊透的对接焊缝.斜对接焊缝.角焊缝4、梁的整体失稳属于第一类稳定问题，其失稳形式为( )。

.局部失稳.弯曲失稳.扭转失稳.弯扭失稳5、钢结构更适合于建造大跨度结构，是因为（）.钢材具有良好的耐热性.钢材具有良好的焊接性.钢结构自重轻而承载力高.钢结构的实际受力性能和力学计算最符合6、当梁需要验算折算应力时，其公式中的应为( )。

.梁最大剪力截面中的最大正应力和最大剪应力.验算点的正应力和剪应力.梁中的最大正应力和最大剪应力.梁最大弯矩截面中的最大正应力和最大剪应力7、某屋架，采用的钢材为，型钢及节点板厚度均不超过16mm，钢材的抗压强度设计值是（）。

.205 N/mm2.200N/mm2.235N/mm2.215 N/mm28、对于直接承受动力荷载的结构，计算正面直角焊缝时( )。

.与侧面角焊缝的计算式相同.要考虑正面角焊缝强度的提高.取βf=1.22.要考虑焊缝刚度影响9、一个普通剪力螺栓在抗剪连接中的承载力是（）。

.被连接构件（板）的承压承载力.前两者中的较大值.A、B中的较小值.螺杆的抗剪承载力10、钢材经过冷加工（冷拉、冷弯、冲孔、机械剪切）所产生的冷作硬化（应变硬化）后，其（）基本保.韧性.塑性.抗拉强度和屈服强度.弹性模量11、经济高度指的是（）。

.挠度等于规范限值时梁的截面高度.强度与稳定承载力相等时梁的截面高度.腹板与翼缘用钢量相同时梁的截面高度.用钢量最小时梁的截面高度12、下列关于焊缝的描述，其中正确的是（）。

西南大学2020年秋季钢结构设计【0759】机考大作业参考答案

西南大学培训与继续教育学院课程考试试题卷
学期：2020年秋季
课程名称【编号】：钢结构设计【0759】 A卷
考试类别:大作业满分：100分
一、填空题（3分/题，共15分）
1、钢结构目前采用的设计方法是以概率理论为基础的状态设计方法。

2、在三向应力状态下，钢材转入塑性状态的综合强度指标称为折算应力。

3、承受轴心力的板件用斜向的对接焊缝对接，焊缝轴线方向与作用力方向的
夹角符合tan≤ 1.5 时，其强度可不计算。

4、对于单轴对称的轴心受压构件，绕对称轴屈曲时，由于截面重心与弯曲中心不重合，
将发生弯扭屈曲现象。

5、在不改变梁的截面规格、荷载作用形式和位置的前提下，提高梁整体稳定性的最有效
措施是增加侧向支撑点（减小侧向支撑间距）。

- 1 -。

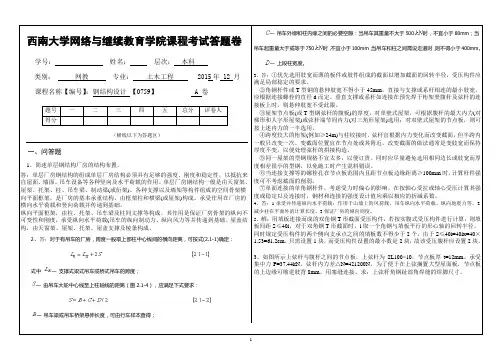

9999 钢结构设计大作业答案

3、如图所示上弦杆与腹杆之间的节点板，上弦杆为2L100×10，节点板厚t=12mm。承受集中力P=37.44kN，弦杆内力差△N=421200N，为了便于在上弦搁置大型屋面板，节点板的上边缘可缩进肢背8mm，用塞缝连接。求：上弦杆角钢趾部角焊缝的焊脚尺寸。
解：肢背：hf=t/2=6mm，lw=360-12=348mm。
2、解：
H+W1=(N1-N2)cosθ
则：N1= N2=（H+W1）/2cosθ
式中：N1—斜拉杆承载力设计值；
N2—斜压杆承载力设计值；N2=- N1
三、综合分析题
1、
解：根据《钢结构设计规范》（GB 50017—2003）式4.1.4-2计算，
2、解：根据《钢结构设计规范》（GB 50017—2003）第3.2.2条，每个吊车轮处由吊车摆动引起的横向水平力标准值Hk=αPk，max，对软钩吊车，α取0.1，则Hk=0.1×355=35.5kN。
西南大学网络与继续教育学院课程考试答题卷
学号：姓名：层次：本科
类别：网教专业：土木工程2015年12月
课程名称【编号】：钢结构设计【0759】A卷
题号
一
二
三
四
五
总分
评卷人
得分
（横线以下为答题区）
一、问答题
1、简述单层钢结构厂房的结构布置。
答：单层厂房钢结构的组成单层厂房结构必须具有足够的强度、刚度和稳定性，以抵抗来自屋面、墙面、吊车设备等各种竖向及水平荷载的作用。单层厂房钢结构一般是由天窗架、屋架、托架、柱、吊车梁、制动梁(或衍架)、各种支撑以及墙架等构件组成的空间骨架横向平面框架，是厂房的基本承重结构，由框架柱和横梁(或屋架)构成。承受作用在厂房的横向水平荷载和竖向荷载并传递到基础。

西南大学[0729]结构力学》-大作业答案

1、结构的刚度是指1. C. 结构抵抗变形的能力2、图7中图A～图所示结构均可作为图7（a）所示结构的力法基本结构，使得力法计算最为简便的基C3、图5所示梁受外力偶作用，其正确的弯矩图形状应为（）C4、对结构进行强度计算的目的，是为了保证结构1. A. 既经济又安全5、改变荷载值的大小，三铰拱的合理拱轴线不变。

1. A.√6、多余约束是体系中不需要的约束。

1. B.×7、结构发生了变形必然会引起位移，结构有位移必然有变形发生。

1. B.×8、如果梁的截面刚度是截面位置的函数，则它的位移不能用图乘法计算。

1. A.√9、一根连杆相当于一个约束。

1. A.√10、单铰是联接两个刚片的铰。

1. A.√11、虚功原理中的力状态和位移状态都是虚设的。

1. B.×12、带拉杆三铰拱中拉杆的拉力等于无拉杆三铰拱的水平推力。

1. A.√13、瞬变体系在很小的荷载作用下会产生很大的内力，所以不能作为结构使用。

1. A.√14、虚位移原理中的虚功方程等价于静力平衡方程，虚力原理中虚功方程等价于变形协调方程。

1. A.√15、体系的多余约束对体系的计算自由度、自由度及受力状态都没有影响，故称多余约束。

1. B.×16、力矩分配中的传递系数等于传递弯矩与分配弯矩之比，它与外因无关。

1. A.√17、当上部体系只用不交于一点也不全平行的三根链杆与大地相连时，只需分析上部体系的几何组成，就能确定1. A.√18、用力法计算超静定结构时，其基本未知量是未知结点位移。

B.×19、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

1. A.√20、力法和位移法既能用于求超静定结构的内力，又能用于求静定结构的内力。

（）1. B.×21、静定结构在非荷载外因（支座移动、温度改变、制造误差）作用下，不产生内力，但产生位移。

（1. A.√22、位移法和力矩分配法只能用于求超静定结构的内力，不能用于求静定结构的内力。

【西南●最新版】[0759]《钢结构设计》网上作业及课程考试复习资料(有答案)

[0759]《钢结构设计》一、填空题[填空题]1、在钢屋架设计中，对于受压构件，为了达到截面选择最为经济的目的，通常采用原则。

2、为避免屋架在运输和安装过程中产生弯曲，钢结构设计规范对屋架杆件规定了。

3、钢结构设计规范将钢材分为四组，钢板越厚，设计强度越。

4、常用的有檩条钢屋架的承重结构有、、、和等。

5、现行钢结构设计法是。

6、梯形屋架下弦支座节点处应设性系杆。

7、在横向水平支撑布置在第二柱间时，第一柱间内的系杆应为性系杆。

8、柱头的传力过程为。

9、柱脚由、、、、组成。

10、梁的最大可能高度一般是由建筑师提出，而梁的最小高度通常是由梁的要求决定的。

11、对结构或构件进行正常使用极限状态验算时，应采用永久荷载和可变荷载的。

12、垂直于屋面坡度放置的檩条按构件计算13、三角形屋架由于外形与均布荷载的弯矩图不相适应，因而杆的内力沿屋架跨度分布很不均匀。

14、系杆可分为刚性系杆和柔性系杆，通常刚性系杆采用双角钢，按设计。

15、在钢屋架的受压杆件设计中，确定双角钢截面形式时，应采用的原则16、组成单层钢结构厂房结构的构件按其作用可归并为下列几个体系、、、、、。

17、柱脚锚栓不宜用以承受柱脚底部的水平反力，此水平反力应由底板与砼基础间的或设置承受。

18、钢结构设计除计算外，采用以概率理论为基础的极限状态设计方法，用分项系数设计表达式进行计算。

19、冷加工硬化，使钢材强度，塑性和韧性，所以普通钢结构中常用冷加工硬化来提高钢材强度。

参考答案：1、在钢屋架设计中，对于受压构件，为了达到截面选择最为经济的目的，通常采等稳定性原则。

2、为避免屋架在运输和安装过程中产生弯曲，钢结构设计规范对屋架杆件规定了容许长细比。

3、钢结构设计规范将钢材分为四组，钢板越厚，设计强度越小。

4、常用的有檩条钢屋架的承重结构有屋架、檩条、屋面材料、和支撑等。

5、现行钢结构设计法是以概率理论为基础的极限状态设计法。

6、梯形屋架下弦支座节点处应设刚性系杆。

西南大学-19年12月大作业-[0729]《结构力学》

西南大学网络与继续教育学院课程考试试题卷类别：网教 2019年12月课程名称【编号】：结构力学【0729】 B卷大作业满分：100 分一、作图示1所示结构的弯矩图：任选1题作答，计20分。

（1）（2）图1二、简答题：本大题共3小题，任选2题作答，每题15分，计30分。

1.结构支座简化的几个方面。

答：支座的简化（1）可动铰支座：约束杆端沿竖向或水平方向的移动。

因此只产生一个竖向或水平反力。

（2）定向支座：约束杆端沿某一方向的移动和转动。

因此会产生一个相应的反力和弯矩。

（3）固定支座：约束杆端沿任何方向的移动和转动。

因此会产生水平、竖向反力和弯矩。

（4）固定铰支座：约束杆端沿任何方向的移动，但可以转动。

因此会产生水平和竖向反力。

2.位移法解题的步骤。

3.简述结构力学研究方法。

答：结构力学问题的研究手段包含理论分析、实验研究和数值计算，本课程只进行理论分析和计算。

结构力学的计算方法很多，但都要考虑以下三方面的条件：（1）力系的平衡条件或运动条件。

（2）变形的几何连续条件。

（3）应力与变形间的物理条件（本构方程）。

利用以上三方面进行计算的，又称为"平衡-几何”解法。

采用虚功和能量形式来表述时候，则称为"虚功-能量”解法。

随着计算机的进一步发展和应用，结构力学的计算由过去的手算正逐步由计算机所代替，本课程的学习将为进一步学习和掌握其他现代结构分析方法打下基础。

三、分析计算题：本大题共2小题，共计50分。

1．几何组成分析：本题共2个体系如图2，图3所示，任选1题作答，计20分。

图2 图3 答：对图2所示体系有:DE 杆件与地基构成几何不变体系；CB 刚片与地基之间用 AB 链杆和 C 处两个平行链杆相连接，三个链杆不平行也不交与一点满足二刚片规则，故 CB 与地基构成几何不变体系；BD链杆为多余联系；故整个体系为有一个多余约束的几何不变体系。

2．结构求解：本题共3题，任选1题作答，计30分。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

影响钢梁整体稳定的主要因素有：荷载类型、荷载作用点位置、梁的截面形式、侧向支承点的位置和距离、梁端支承条件。
提高钢梁整体稳定性的有效措施是加强受压翼缘、增加侧向支承点。
3、一钢桁架的受压腹杆，采用填板连接而成的双角钢T形截面构件，角钢用2L50×5。腹杆的两端分别焊于上、下弦杆的节点板上，节点中心距为1.2m，角钢截面特性如图所示。确定在节点板间连接两角钢的填板数。
答：钢梁在弯矩较小时，梁的侧向保持平直而无侧向变形；即使受到偶然的侧向干扰力，其侧向变形也只是在一定的限度内，并随着干扰力的除去而消失。但当弯矩增加使受压翼缘的弯曲压应力达到某一数值时，钢梁在偶然的侧向干扰力作用下会突然离开最大刚度平面向侧向弯曲，并同时伴随着扭转。这时即使除去侧向干扰力，侧向弯扭变形也不再消失，如弯矩再稍许增大，则侧向弯扭变形迅速增大，产生弯扭屈曲，梁失去继续承受荷载的能力，这种现象称为钢梁丧失整体稳定。
4～5条件：如下图所示，某平台钢柱的轴心压力设计值为，采用焊接工字型截面，翼缘钢板为剪切边，每侧翼缘板上有两个直径的螺栓孔。钢柱采用Q235-B钢制作，采用E43型焊条。
4、假如柱腹板增设纵向加劲肋以保证腹板局部稳定，试问，稳定性计算时，该柱最大压应力设计值（）？
5、假设柱腹板不增设纵向加劲肋加强，且已知腹板的高厚比不符合要求，试问，强度计算时，该柱最大压应力设计值（）？
西南大学网络与继续教育学院课程考试试题卷
类别：网教(网教/成教)专业：土木工程2019年9月
课程名称【编号】：钢结构设计【0759】A卷
大作业满分：100分
以下考题考生任意选做2题（50分/题）
1、焊缝的质量级别有几级？各有哪些具体检验要求？
答：焊缝质量分为三个等级。三级质量检查只对全部焊缝进行外观缺陷及几何尺寸检
查，其外观可见缺陷及几何尺寸偏差必须符合三级合格标准要求；二级质量检查除对
外观进行检查并达到二级质量合格标准外，还需用超声波或射线探伤20％焊缝，达到
B级检验Ⅲ级合格要求；一级质量检查除外观进行检查并符合一级合格标准外，还需
用超声波或射线对焊缝100％探伤，达到B级检验Ⅱ级合格要求。
2、什么叫钢梁丧失整体稳定？影响钢梁整体稳定的主要因素是什么？提高钢梁整体稳定的有效措施是什么？
