锅炉结构及工作原理引言概述：锅炉是工业生产中常见的热能设备，其作用是将燃料燃烧产生的热能转化为蒸汽或热水，用于加热或驱动机械设备。
了解锅炉的结构及工作原理对于工程师和操作人员来说至关重要，下面将详细介绍锅炉的结构和工作原理。
一、锅炉结构1.1 燃烧室：燃烧室是锅炉的核心部分，用于燃烧燃料并产生热能。
燃烧室通常由燃烧室壁、燃烧室门、燃烧器等组成。
1.2 水壶：水壶是锅炉的另一个重要部分，用于贮存水并将水加热转化为蒸汽。
水壶通常由水壶壁、水壶盖、水位计等组成。
1.3 冷凝器：冷凝器是锅炉的一个辅助设备，用于将蒸汽冷凝成水并回收热能。
冷凝器通常由冷凝器管束、冷凝器排水口等组成。
二、锅炉工作原理2.1 燃烧过程：当燃料进入燃烧室后，燃烧器点燃燃料并产生高温的燃烧气体。
燃烧气体在燃烧室中传热给水，将水加热转化为蒸汽。
2.2 蒸汽产生：加热后的水被加热转化为蒸汽，蒸汽在水壶中逐渐积聚并达到一定压力。
一旦蒸汽压力超过设定值，蒸汽就会被释放到管道中。
2.3 蒸汽利用：释放到管道中的蒸汽可以用于加热建筑物、驱动机械设备或其他工业生产过程中。
蒸汽在利用过程中会逐渐冷凝成水并返回锅炉进行循环利用。
三、锅炉的种类3.1 水管锅炉：水管锅炉是一种常见的锅炉类型，其特点是水壶内部布满水管，水管中的水受燃烧气体加热转化为蒸汽。
3.2 火管锅炉：火管锅炉是另一种常见的锅炉类型，其特点是燃烧气体通过管道中的火管，将火管中的水加热转化为蒸汽。
3.3 电锅炉：电锅炉是利用电能直接加热水并产生蒸汽的锅炉，适用于一些无法使用传统燃料的场合。
四、锅炉的维护与安全4.1 定期检查：锅炉在运行过程中需要定期进行检查，包括检查水位、燃烧器、燃烧室等部件的运行情况。
4.2 清洁维护：锅炉的清洁维护非常重要，定期清洁锅炉内部和外部的积灰和污垢，以确保锅炉的正常运行。
4.3 安全阀保护：锅炉中的安全阀是保证锅炉安全运行的重要设备，定期检查和维护安全阀的工作状态是防止锅炉爆炸的关键。
锅炉系统工作原理
锅炉系统工作原理
锅炉系统是一种常见的热能设备，用于将液体或气体加热到一定温度，常用于工业生产、供热和发电等领域。
锅炉系统的工作原理主要包括以下几个方面：
1. 燃烧系统：锅炉系统的燃烧系统通常由燃料供给系统和燃烧器组成。
燃料供给系统负责将燃料输送到燃烧器中，燃烧器则将燃料与空气混合后点燃。
燃烧产生的高温燃烧气体通过锅炉的炉膛，使水或其他介质受热。
2. 循环系统：锅炉系统的循环系统由水泵、管路和热交换器等组成。
水泵负责将锅炉中的水或其他介质抽出，并通过管路输送到热交换器中。
热交换器中的介质受到燃烧产生的高温燃烧气体的热量传递，使其温度升高。
3. 蒸汽或热水系统：锅炉系统可以产生蒸汽或热水，用于供热或发电。
在蒸汽系统中，通过热交换器中的热量传递，水变成蒸汽，并通过管路输送到需要的地方。
在热水系统中，热水通过管路输送到需要的地方，并通过热交换器的热量传递进行供热。
4. 控制系统：锅炉系统的控制系统负责监测和控制锅炉的运行状态，保证其安全和高效运行。
控制系统通常包括传感器、控制器和执行器等组件，根据需要对燃烧系统、循环系统和输送系统进行控制和调节。
总的来说，锅炉系统的工作原理是通过燃烧系统产生的热量，
通过循环系统将该热量传递到水或其他介质中，进而产生蒸汽或热水，用于供热或发电。
控制系统则负责对锅炉系统进行监测和调节，保证其安全和高效运行。

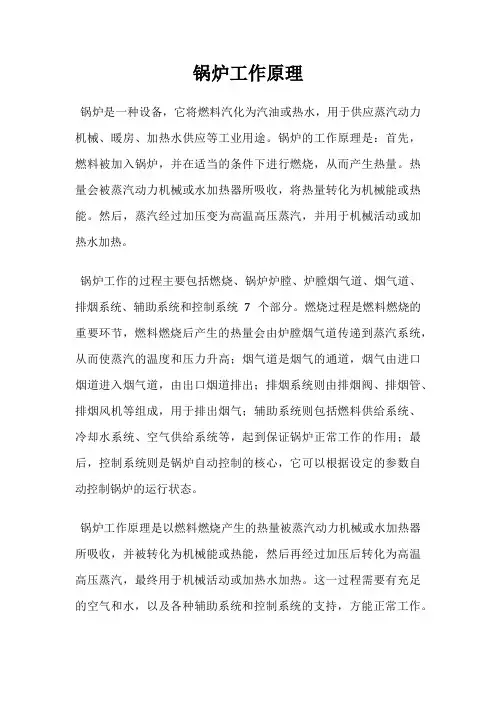

锅炉工作原理
锅炉工作原理
锅炉是一种设备，它将燃料汽化为汽油或热水，用于供应蒸汽动力机械、暖房、加热水供应等工业用途。
锅炉的工作原理是：首先，燃料被加入锅炉，并在适当的条件下进行燃烧，从而产生热量。
热量会被蒸汽动力机械或水加热器所吸收，将热量转化为机械能或热能。
然后，蒸汽经过加压变为高温高压蒸汽，并用于机械活动或加热水加热。
锅炉工作的过程主要包括燃烧、锅炉炉膛、炉膛烟气道、烟气道、排烟系统、辅助系统和控制系统7个部分。
燃烧过程是燃料燃烧的重要环节，燃料燃烧后产生的热量会由炉膛烟气道传递到蒸汽系统，从而使蒸汽的温度和压力升高；烟气道是烟气的通道，烟气由进口烟道进入烟气道，由出口烟道排出；排烟系统则由排烟阀、排烟管、排烟风机等组成，用于排出烟气；辅助系统则包括燃料供给系统、冷却水系统、空气供给系统等，起到保证锅炉正常工作的作用；最后，控制系统则是锅炉自动控制的核心，它可以根据设定的参数自动控制锅炉的运行状态。
锅炉工作原理是以燃料燃烧产生的热量被蒸汽动力机械或水加热器所吸收，并被转化为机械能或热能，然后再经过加压后转化为高温高压蒸汽，最终用于机械活动或加热水加热。
这一过程需要有充足的空气和水，以及各种辅助系统和控制系统的支持，方能正常工作。
锅炉的工作原理
锅炉的工作原理
锅炉是一种将水加热转化为蒸汽的设备，其工作原理主要包括以下几个步骤：
1. 水的加热：首先，将水加入到锅炉的水箱中，水箱周围由加热元件（如燃烧器或电加热器）提供热源。
当加热元件开始发热时，热能传递到水中，使水温升高。
2. 转化为蒸汽：随着水的加热，水中开始产生蒸汽，直至达到饱和蒸汽的温度。
饱和蒸汽的温度取决于水的压力，因为压力越高，水的沸点也随之升高。
3. 蒸汽的集中与输送：在锅炉中，设有蒸汽的集中和输送系统，将产生的蒸汽从锅炉中聚集起来，并输送到需要使用蒸汽的地方，如蒸汽机、加热系统或发电机等。
4. 冷凝和再循环：蒸汽在提供能量后，会冷却下来并转变成水。
这些冷凝水会经过处理后重新引回锅炉中进行再循环使用。
通过冷凝过程，热能得到回收，提高了锅炉的效率。
总的来说，锅炉利用热能将水加热转化为蒸汽，并输送到需要的地方进行能量转换或加热。
这种工作原理使得锅炉成为许多工业、能源和供暖系统中必不可少的设备。
锅炉系统工作原理
锅炉系统工作原理锅炉是一种将水加热转化为蒸汽或热水的设备，广泛应用于工业生产和供暖领域。
它的工作原理是通过燃烧燃料产生的热能，传递给锅炉内的水来加热水或产生蒸汽。
本文将从锅炉系统的组成和工作原理两个方面来介绍锅炉系统的工作原理。
一、锅炉系统的组成锅炉系统主要由锅炉本体、燃烧系统、给水系统、循环系统、排烟系统和控制系统等几个关键部分组成。
1. 锅炉本体：锅炉本体是锅炉系统的核心部分，通常由炉膛、烟管、换热面、水位控制装置和安全保护装置等组成。
燃烧燃料在炉膛中燃烧产生高温烟气，烟气通过烟管与水进行换热，将热能传递给水。
2. 燃烧系统：燃烧系统主要由供给燃料的装置、点火装置、燃烧器和燃烧控制系统等组成。
燃料经过供给装置输送到燃烧器，点火装置将燃料点燃，燃烧器将燃料与空气混合后进行燃烧。
燃烧控制系统可以对燃料和空气的供给进行调节，以实现燃烧过程的稳定和高效。
3. 给水系统：给水系统主要由给水泵、给水经济器、水处理设备和水位控制装置等组成。
给水泵将水从水源中抽取并送入锅炉，给水经济器通过与烟气的换热将水预热，提高锅炉的热效率。
水处理设备对水进行处理，以防止锅炉内部产生腐蚀和垢垫。
水位控制装置用于监测和控制锅炉内的水位，保证锅炉运行安全。
4. 循环系统：循环系统主要由循环泵、水冷壁、蒸汽分离器和再热器等组成。
循环泵将水从锅炉中抽出，通过水冷壁将水与烟气进行换热，然后再次送回锅炉。
蒸汽分离器用于将水和蒸汽分离，确保蒸汽的纯净度。
再热器将蒸汽再次加热，提高蒸汽的温度和热能利用效率。
5. 排烟系统：排烟系统主要由烟囱、除尘器和烟气风机等组成。
烟囱将烟气排放到大气中，除尘器用于清除烟气中的颗粒物，烟气风机用于排出烟气。
6. 控制系统：控制系统主要由自动控制仪表、程序控制器和执行机构等组成。
自动控制仪表用于监测和控制锅炉的温度、压力和流量等参数，程序控制器用于自动控制锅炉的工作过程，执行机构用于执行控制指令。
二、锅炉系统的工作原理锅炉系统的工作原理可以简单概括为燃料燃烧产生热能，热能传递给锅炉内的水，使水加热并转化为蒸汽或热水。

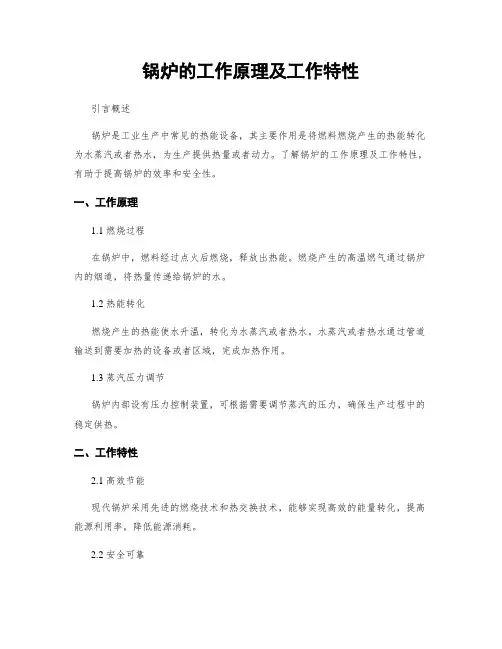

锅炉的工作原理及工作特性
锅炉的工作原理及工作特性引言概述锅炉是工业生产中常见的热能设备，其主要作用是将燃料燃烧产生的热能转化为水蒸汽或者热水，为生产提供热量或者动力。
了解锅炉的工作原理及工作特性，有助于提高锅炉的效率和安全性。
一、工作原理1.1 燃烧过程在锅炉中，燃料经过点火后燃烧，释放出热能。
燃烧产生的高温燃气通过锅炉内的烟道，将热量传递给锅炉的水。
1.2 热能转化燃烧产生的热能使水升温，转化为水蒸汽或者热水。
水蒸汽或者热水通过管道输送到需要加热的设备或者区域，完成加热作用。
1.3 蒸汽压力调节锅炉内部设有压力控制装置，可根据需要调节蒸汽的压力，确保生产过程中的稳定供热。
二、工作特性2.1 高效节能现代锅炉采用先进的燃烧技术和热交换技术，能够实现高效的能量转化，提高能源利用率，降低能源消耗。
2.2 安全可靠锅炉内部设有多重安全保护装置，如压力控制装置、燃烧控制系统等，确保锅炉运行安全可靠。
2.3 灵便多样根据生产需求，锅炉可选择不同的燃料，如燃煤、燃气、生物质等，具有较强的适应性和灵便性。
三、运行管理3.1 定期检查维护为确保锅炉长期稳定运行，需要定期进行检查维护，清洗燃烧室、检查管道连接等，及时发现并解决问题。
3.2 运行参数监控监控锅炉的运行参数，如压力、温度、燃烧效率等，及时调整和优化运行参数，提高锅炉的工作效率。
3.3 安全培训对锅炉操作人员进行安全培训，提高其对锅炉工作原理和操作流程的了解，确保操作规范和安全。
四、环保节能4.1 燃烧技术采用先进的燃烧技术，减少排放物的产生，降低对环境的影响，实现清洁生产。
4.2 节能措施通过优化锅炉的热交换系统、减少热损等措施，提高能源利用率，减少能源消耗。
4.3 废热利用利用锅炉产生的废热，进行余热回收，供暖或者热水，实现能源的再利用，提高能源利用效率。
五、发展趋势5.1 智能化随着科技的发展，智能化锅炉逐渐成为发展趋势，通过智能控制系统实现锅炉的自动化运行和远程监控。
锅炉工作原理
锅炉工作原理
锅炉是一种将水或其他液体加热至产生蒸汽或热水的设备，它常见
于工业和家庭中提供供热或发电。
锅炉的工作原理可以简单描述如下：
1. 燃料燃烧：锅炉通常使用燃料（如煤、油、天然气等）进行燃烧。
燃料被引入燃烧室内，通过点火源点燃，产生火焰。
2. 加热表面：燃烧的火焰会包围锅炉内的加热表面（如锅炉筒壁、
烟管、炉排等），通过传导，将热量传递给加热表面。
3. 转化水为蒸汽或热水：加热的表面会将水或其他液体加热至其沸点，并将其转化为蒸汽或热水。
4. 压力控制：锅炉还有一个压力控制系统，用于控制锅炉内蒸汽的
压力，确保在安全压力范围内工作。
5. 烟气排放：在燃烧过程中，锅炉会产生烟气，通过烟道将烟气排
放到大气中。
总而言之，锅炉的工作原理就是通过燃料燃烧产生的热能将水加热，转化为蒸汽或热水，供给工业和家庭使用。
锅炉的构成及工作原理
锅炉的构成及工作原理锅炉是一种重要的热能转换设备，广泛应用于工业、民用和发电等场所。
它通过将燃料燃烧产生的热能转化为水或其他流体的蒸汽，从而完成能量转化。
本文将介绍锅炉的基本构成和工作原理。
一、锅炉的构成锅炉主要由炉膛、水冷壁、空气预热器、过热器、汽水分离器、蓄热器、引风机、鼓风机、除尘器、废气排放设备等组成。
1. 炉膛：炉膛是燃烧区域，是燃料燃烧和传热的场所。
炉膛的结构因不同类型的锅炉而异，一般可分为层燃式、室燃式、流化床式等。
2. 水冷壁：水冷壁是炉膛的外壁，由管子组成，内部通过循环水或其他介质来吸收燃烧火焰的热量，防止炉壁过热。
3. 空气预热器：空气预热器用于加热炉膛所需的空气，提高燃料的燃烧效率。
它通过将废气和进入锅炉的空气进行热交换，使空气温度升高。
4. 过热器：过热器位于锅炉出口处，用于将蒸汽从饱和状态进一步加热，提高蒸汽的温度和有效压力。
5. 汽水分离器：汽水分离器用于将蒸汽中的水分离出来，保证蒸汽的干燥度。
它通过设置旋转分离板或雾化分离器来实现。
6. 蓄热器：蓄热器是一种热能储存设备，主要用于平衡锅炉的热负荷和供热系统的需求之间的差异。
它通过储存燃烧过程中产生的多余热量，以供冷却期间使用。
7. 引风机：引风机用于将空气送入炉膛，提供燃料燃烧所需的氧气。
它通过排出废气来形成空气流动，实现炉膛内的正常燃烧。
8. 鼓风机：鼓风机用于增加炉膛内的燃气流量和压力，改善燃料的燃烧稳定性。
它通过增加空气流动压力来增强炉膛内的燃烧氧供应。
9. 除尘器：除尘器用于去除锅炉废气中的颗粒物、烟尘和灰渣等固体物质，净化废气排放。
10. 废气排放设备：废气排放设备用于将燃烧废气排放到大气中。
根据环保要求，一般还会设置烟囱和废气处理装置。
二、锅炉的工作原理锅炉的工作原理主要包括燃料燃烧、热能转换和热效率三个过程。
1. 燃料燃烧：燃料进入炉膛后，在适当的氧气供应下发生燃烧反应，产生高温燃烧气体和火焰。
不同类型的锅炉采用不同的燃烧方式，如层燃式锅炉采用固定层燃烧，流化床式锅炉采用颗粒燃烧等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉的结构及工作原理
第一章锅炉的结构
锅炉：是一种生产蒸汽的换热设备，它通过煤，油，天然气等燃料时放出化学能，通过传热过程将能量传递给水，使水转变成蒸汽，蒸汽直接供给工业生产中所需的各种形式的能源
锅炉的蒸汽参数：容量、蒸汽压力、蒸汽温度和给水温度。
锅炉的容量：额定蒸发量，即在规定的出口压力，温度和保证效率下最大连续生成的蒸汽量
锅炉的压力和温度指蒸汽的压力，温度，指过热器主汽阀出口处的过热蒸汽压力和温度。
对于无过热器的锅炉，指主蒸汽发出扣除的饱和蒸汽压力和温度，给水温度指省煤器进口温度，若无省煤器则指进入锅筒的水温。
锅炉具有以下特点
1）可靠性要求高
2）综合性强
3）金属耗量和体积大
4）生产周期长
5）过路产品一般不能在制造厂内整装
锅炉本体：炉膛、燃烧器、水冷壁、过热器、省煤器、再热器、空气预热器以及钢架炉壁
水冷壁：吸收炉膛辐射热，汽化水
过热器：饱和蒸汽加热到过热蒸汽
再热器：将透平中低温蒸汽加热，以提高做功能力
省煤器：把低温给水加热成温度较高的水
空气预热器：预热空气，利用低温烟气加热进入锅炉的空气，提高其温度
炉墙：减少锅炉散热损失，起保护作用
燃烧器：使燃料合理燃烧
辅助装置：
磨煤装置：磨煤机、排粉机、粗粉及细粉分离器
送风装置：送风机、风道、送风机将空气通过空气预热器送往炉子中引风装置：引风机、烟囱，将炉子中排出的烟气送入大气中
给水装置：给水泵、给水管道、水处理设备
燃料供应装置：将燃料由储煤场送到锅炉房
除灰装置：从锅炉中除去灰渣并送出电厂
除尘装置：出去锅炉烟气中的飞灰，改善环境卫生
自动控制与仪表，包括热工测量仪表及自动之控制设备
锅炉的经济指标：热效率、成本及工作可靠程度。
锅炉的主要工作过程：
1)燃料燃烧过程：层燃：煤→煤斗→炉排—（完成燃烧）→高温
烟气
2)烟气向工质传热过程：高温烟气—（辐射）→水冷壁—（辐射
对流）→凝渣管—（辐射对流）→过热、再热管—（对流）→省煤器—（除尘脱硫）→低温烟气排向大气
3)工质的加热器化过程：给水（系统用水补给水）→给水箱→
泵→省煤器→锅筒—（下降管）→下集箱→水冷壁管束—（辐射对流汽水混合物）→分离器→饱和蒸汽→过热器→过热蒸汽→用户
4）
锅炉类型：
1、火管锅炉：烟气走管内（自然循环锅炉）
火筒式锅炉：单火筒式双火筒式
火管式（或烟管式）锅炉
火筒-火管式
火管-水管式
2、水管锅炉：水和水蒸气走管内
自然循环锅炉
直水管锅炉：整联箱式分联箱式
晚水管锅炉：多锅筒式→水冷壁式（单火双锅筒）
强制循环锅炉；低倍率循环锅炉
直流锅炉
火管锅炉特点：受热面积少，容量小，工作压力低，金属耗量大，锅炉效率低。
且容易发生受热面金属损裂、爆破等情况、易发生爆炸危险。
直水管过路的特点：其税系统缺乏弹性，管子集箱等受热部件膨胀受限制时易损坏受压部件；沸腾管束倾斜度小，汽水循环不良，工作不
可靠；集箱上手孔多，制造费时，金属耗量大，已发生泄漏。
促进锅炉发展的一些因素
1）节约燃料
2）节约材料
3）提高可靠性
第二章锅炉形式
一自然循环锅炉
利用水汽密度差产生的压头，提供循环动力
1、低压小容量锅炉
一般用于工业，也有用于电站
1）卧式水火管
2）双锅筒水管锅炉
3）热水锅炉
2、中、高压中等容量锅炉
一般用于中小型电站，也用于工业
1）中压锅炉：压力3.9Pa，过热气温为450℃，容量为6MW-25MW 2）高压锅炉：压力10MPa，过热气温为510℃或540℃，容量为50MW，给水温度为215℃
3、超高压大容量锅炉
用于大型电站容量100~200MW
4、亚临界压力锅炉
二直流锅炉
依靠水泵的压头来提供动力
1.水平围绕上升直流锅炉
2.一次垂直上升管屏直流锅炉
3.炉膛下部多次上升、上部一次上升垂直管屏直流锅炉
4.复合循环锅炉
强制循环锅炉
下降管中加装了循环泵
1、多次强制循环锅炉
2、低倍率循环锅炉
第三章锅炉燃料
1）固体燃料：煤、油页岩、木材
2）液体燃料：重油，各种油渣及炼焦油
3）气体燃料：天然气，各种工艺气、焦炉煤气及发生炉煤气
煤的成分及性质
组成：C.H.O.N.S.A.W
高位发热量Q高是指1KG燃料完全燃烧后燃烧产物冷却到使其中的水蒸气凝结成0度的水时放出的热量
低位发热量Q低是指1KG燃料完全燃烧后燃烧产物除去汽化潜热后所得的热量
锅炉设计采用低位发热量的原因：煤在燃烧后，排烟仍具有相当高的温度，使得蒸汽无法凝结，汽化潜热无法回收利用，因而采用低位发热量。
挥发分V ：干馏过程中，除外部水分外，逸出的全部气体，主要由煤的矿物结晶水，挥发性成分，热分解产物等构成包括CO2 CO H2 CH4 CmHn N2 O2以及一部分热解水，矿物结晶水
隔绝空气加热到850℃以上，有机物和矿物质发生分解，分解析出的气态产物称挥发分
挥发分多的煤易着火，易燃尽；反之
应用基、分析基、干燥基、可燃基
应用成分：C%+H%+O%+N%+S%+A%+W%=100%
干燥成分：C%+H%+O%+N%+S%+A%=100%
可燃成分：C%+H%+O%+N%+S%=100%。
