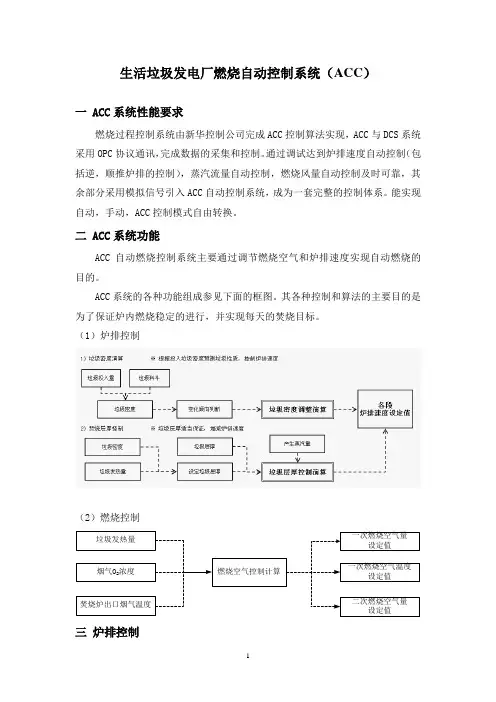

XX垃圾焚烧发电厂ACC
生活垃圾发电厂燃烧自动控制系统（ACC）一 ACC系统性能要求燃烧过程控制系统由新华控制公司完成ACC控制算法实现，ACC与DCS系统采用OPC协议通讯，完成数据的采集和控制。
通过调试达到炉排速度自动控制（包括逆，顺推炉排的控制），蒸汽流量自动控制，燃烧风量自动控制及时可靠，其余部分采用模拟信号引入ACC自动控制系统，成为一套完整的控制体系。
能实现自动，手动，ACC控制模式自由转换。
二 ACC系统功能ACC自动燃烧控制系统主要通过调节燃烧空气和炉排速度实现自动燃烧的目的。
ACC系统的各种功能组成参见下面的框图。
其各种控制和算法的主要目的是为了保证炉内燃烧稳定的进行，并实现每天的焚烧目标。
（1）炉排控制（2）燃烧控制垃圾发热量烟气O2浓度焚烧炉出口烟气温度燃烧空气控制计算一次燃烧空气量设定值一次燃烧空气温度设定值二次燃烧空气量设定值三炉排控制焚烧炉内垃圾的投入通过改变垃圾给料器以及各炉排周期进行。
所谓周期即炉排（给料器）完成一次动作循环的时间。
给料机、各段炉排：后退限→前进限→（后退限），缩短周期则各段炉排、给料器快速动作，增长周期则各段炉排、给料器动作减缓。
（1）给料机通过给料器的周期时间调节垃圾焚烧量。
观察当日焚烧量曲线，如果焚烧量较少则缩短周期，反之则延长周期。
并且观察炉内状况，垃圾少则缩短，垃圾多则延长。
当然，投入量的变化会对炉内整体状况产生影响。
由于此影响会在晚些时候（30分钟～1小时）显现出来，所以当周期变化后要充分监视炉内状况。
并且，垃圾投入垃圾料斗后约30分钟才投入焚烧炉，因此投入垃圾的比重会发生巨大变化，此时需在约30分钟后重新调整给料周期。
（2）干燥段炉排给料机运送来的垃圾在干燥段上充分干燥后移送至燃烧段。
利用此周期控制移送至燃烧段的垃圾。
燃烧段垃圾较少需促进垃圾燃烧时，缩短周期供给垃圾。
反之，燃烧段垃圾较多则延长。
（3）燃烧1段、燃烧2段此部分炉排控制垃圾燃烧。
垃圾燃烧较快时缩短周期。
反之，垃圾燃烧较慢时为避免垃圾未燃尽则延长周期。
（4）后燃烧段炉排为避免未燃尽的垃圾排出炉外，而再次加热燃烧的炉排段。
基本上此周期不做改变。
但是，排渣机、灰输送机等发生故障下流侧长时间停机情况下则延长周期避免灰落入排渣机。
确保后燃烧段炉排上的灰层厚度达10～20cm，尽量使其缓慢动作。
炉排控制功能描述见下面的框图：炉排控制即炉排速度控制，分为现场和主控两种操作模式，当选择现场操作时只能通过现场的炉排控制柜对炉排进行操作。
当选择主控操作时又提供了3种操作模式，分别为：手动模式：可对各段炉排进行前进和后退的人工操作。
自动模式：各段炉排可根据运行人员预设的炉排运转周期自动动作。
ACC模式：根据垃圾焚烧量、垃圾发热量和垃圾层厚的演算结果判断，经综合运算给出各段炉排的动作周期，各段炉排根据演算给定周期进行动作。
注：自动操作和ACC模式操作相互切换时，动作周期是类似于无扰切换的。
当从自动模式切换到ACC模式时，ACC模式下的动作周期初始值为切换前自动模式周期，切换完成后根据ACC的运算结果逐步调整动作周期；当从ACC模式切换到自动模式下时，切换前的周期将作为自动模式的预设周期，切换后炉排按此周期继续动作。
1 垃圾焚烧量计算焚烧量演算是根据对垃圾料斗和垃圾吊车投入垃圾的重量和次数进行数据采样并保存，在规定的时间内对所保存的数据进行一次分析，计算出单位时间内垃圾的焚烧量。
同时依据这些数据还可计算出所焚烧垃圾的体积，因此可计算出垃圾的密度。
这些计算在每次垃圾投料时计算一次。
（1）垃圾料斗料位转换为容量的计算垃圾料斗容量无法直接测量，但可以根据垃圾料斗的形状进行计算得出垃圾料斗料位与容量的相关折线表。
根据该折线表对实际测量的垃圾料斗料位进行插值计算即可得到相对应的垃圾料斗容量。
控制框图如下：（2）本次垃圾增加量演算以1秒为周期对垃圾容量(由垃圾料斗料位换算而来)进行采样 (但是，发生搭桥的时候停止计算并保持上次的数据)。
在垃圾吊车投料前6秒到投料后72秒的采样数据中，求出最大值和最小值。
那么本次垃圾增加量就是最大值和最小值的差。
即：本次垃圾增加量 = 料斗内垃圾容量最大值 - 料斗内垃圾容量最小值（3）垃圾密度演算垃圾密度由每次投入垃圾的重量和容量计算得出。
其中投入垃圾的重量由垃圾吊车称重单元进行测量，垃圾增加部分的容量由上述计算得出。
即： 折线 演算 垃圾料斗料位 垃圾料斗容量垃圾密度 = 投入垃圾重量/本次垃圾增加量每次计算的垃圾密度最后进行移动平均演算，得出的最终垃圾密度可以用作焚烧判断的依据。
（4）垃圾焚烧量演算垃圾焚烧量即每小时焚烧垃圾的重量，是由垃圾焚烧的速度（体积速度）和垃圾的密度演算得出的。
即：垃圾焚烧量 = 垃圾焚烧速度（体积速度）×垃圾密度其中垃圾密度已经进行了演算，垃圾焚烧速度根据两次投料的时间间隔内所焚烧的垃圾容量计算得出。
即：垃圾焚烧速度 = （前次投料的垃圾容量最大值 -前次投料后的垃圾容量最小值）/投料间隔时间。
2 垃圾焚烧量偏差演算通过垃圾焚烧量偏差演算可以判断当前的焚烧量跟焚烧目标之间的偏差，其判断结果将指导炉排进行速度调节以保证实现每日的焚烧量目标。
焚烧量与目标焚烧量的偏差高于垃圾焚烧量的允许偏差(正偏差)时，当前焚烧量过多；焚烧量与目标焚烧量的偏差低于垃圾焚烧量的允许偏差（负偏差）时，当前焚烧量过少；焚烧量与目标焚烧量的偏差介于垃圾焚烧量的允许偏差之内（正负偏差之间）时，当前焚烧量适当。
3 垃圾焚烧量控制为了实现每天的焚烧目标，根据当前的焚烧量以及垃圾热值和垃圾层厚的偏差进行综合判断，通过调节垃圾给料器、干燥段、燃烧1段、燃烧2段的周期时间来进行控制。
控制对象：垃圾给料器、干燥段、燃烧1段、燃烧2段控制方式：在操作监视画面上将垃圾给料器、干燥段、燃烧1段、燃烧2段打到自动模式并按下ACC ON按钮。
控制状况：比垃圾焚烧量目标值小的时候周期减少，比目标值大的时候周期增加。
4 垃圾发热量计算垃圾发热量的演算是根据过程工艺参数分别计算出入热和出热值得出的，也就是通常所说的反平衡计算法。
（1）垃圾入热量计算垃圾入热量包括一次风热量和燃烧器热量。
（2）垃圾出热量计算垃圾出热量包括排烟热量，产生蒸汽热量，锅炉排污热量。
（3）垃圾发热量计算垃圾发热量根据垃圾入热量和出热量计算出临时值，经过适当的修正后最终取其平均值作为计算用的垃圾发热量。
5 垃圾发热量偏差演算通过垃圾发热量偏差演算可以判断当前的垃圾发热量跟设定值之间的偏差，其判断结果将指导炉排进行速度调节以保证发热量的稳定。
垃圾发热量高于高质垃圾发热量的设定值时，当前垃圾发热量过高；垃圾发热量低于低质垃圾发热量的设定值时，当前垃圾发热量过低；垃圾发热量介于高质垃圾发热量和低质垃圾发热量的设定值之间时，当前垃圾发热量适当。
6 垃圾层厚演算垃圾层厚的计算较为特殊，需在指定条件下测试干燥段风压值，在焚烧炉运行时根据实际的干燥段风压和风温，结合测试条件下对应风量的风压控制，进行演算从而判断垃圾的层厚。
计算出的层厚结果是一个无量纲的值，它不能直接指示垃圾的层厚。
(1) 概要根据炉底风压、一次风流量、炉内压力等计算出干燥带的垃圾层厚，并判断其厚度是否合适。
(2)干燥带炉下压损计算准备改变一次风流量后测量炉下压力和炉内压力,记录不同一次风流量下所对应的干燥带计录下压损，并制作相应的折线表。
7 垃圾层厚偏差演算通过垃圾层厚偏差演算可以判断当前的垃圾层厚跟设定值之间的偏差，其判断结果将指导炉排进行速度调节以保证垃圾层厚均匀稳定。
垃圾层厚与目标层厚的偏差高于允许偏差(正偏差)时，当前垃圾层过厚；垃圾层厚与目标层厚的偏差低于允许偏差（负偏差）时，当前垃圾层过薄；垃圾层厚与目标层厚的偏差介于允许偏差之内（正负偏差之间）时，当前垃圾层厚适当。
8 垃圾层厚控制为了保证炉排干燥段上面的垃圾层厚的稳定，根据当前的垃圾层厚以及垃圾热值和焚烧量的偏差进行综合判断，通过调节炉排干燥段和燃烧1段的周期时间来进行控制。
控制对象：干燥段、燃烧1段控制方式：在操作监视画面上将干燥段、燃烧1段打到自动模式并按下ACC ON 按钮。
控制状况：比垃圾层厚设定值厚的时候周期减少，比设定值薄的时候周期增加。
由于垃圾质量的变动，炉内垃圾量发生剧烈变化的时候请通过手动控制进行干预。
9 垃圾料斗搭桥判断根据垃圾料斗内料位的变化可以判断是否发生搭桥，当系统正在运行而料位在设定的时间内没有变化或变化为小则判定为搭桥。
搭桥信号将发送到DCS 启动自动破桥程序，破桥成功后搭桥信号自动消失。
10 炉排控制演算炉排控制演算根据垃圾焚烧量偏差演算、垃圾发热量偏差演算、垃圾层厚偏差演算的判断结果进行综合判断，最终输出炉排速度调节命令以保证整个燃烧过程更加符合设定目标。
通过上述各种演算，可以实现燃烧空气和炉排的自动控制，从而保证燃烧的稳定进行并实现每日的垃圾焚烧量。
其中ACC 运算输出的燃烧空气控制信号直接输出到DCS ，通过DCS 来调节现场的各个挡板最终实现空气量的调节；ACC 运算输出的炉排控制信号则通过Profibus-DP 通讯传送到炉排PLC 控制柜，由控制柜来控制现场的炉排驱动，最终实现炉排的自动控制。
四 燃烧风量控制垃圾料斗搭桥(WO)ACC系统燃烧空气控制功能描述见下面的框图：燃烧空气分为两种：1）一次燃烧空气（自炉下风箱吹入的空气）2）二次燃烧空气（从干燥段上方吹入的空气）。
一次燃烧空气在蒸汽-空气预热器中加热后，送至干燥段、燃烧段、燃烬段炉排。
每台炉配1台一次风机，采用变频调节。
二次燃烧空气经二次风机抽吸，送至二次燃烧室。
每台炉配1台二次风机，采用变频调节。
一次燃烧空气控制包括一次风机控制和每个炉排风门的控制。
二次燃烧空气控制仅是二次风机控制。
其中一次风机和二次风机采用变频控制，以保证燃烧室供气的最大灵活性和可利用性，同时将能耗降低到最低程度。
（1）一次燃烧空气1）干燥段空气：在干燥段上为促使垃圾干燥所需空气。
2）燃烧段1～2空气：实际为垃圾焚烧所必须的空气。
向作为主燃烧区域的燃烧段吹入空气促使燃烧，通过此空气量控制燃烧。
要想使燃烧段垃圾焚烧活跃则增加吹入量，想要抑制燃烧则减少吹入量。
3）燃烬段空气：促使燃烧段上未燃尽的垃圾彻底完全燃烧所需的空气。
而且，O2、炉出口温度的调整也需要使用此部分空气。
垃圾在后燃烧段未燃尽的情况下，稍微增加空气量。
炉出口温度较高，O2浓度低时稍微增加空气量。
相反，炉出口温度低，O2浓度较高时则减少空气量。
（2）二次燃烧空气二次燃烧空气：促使烟气中未燃成分（CO）在二次燃烧室彻底完全燃烧所需的空气。
CO浓度频繁达到最高峰时增加吹入量。
燃烧空气控制分为一次燃烧空气温度控制、一次燃烧空气流量控制、二次风流量控制、一次燃烧空气分配控制四个子系统。

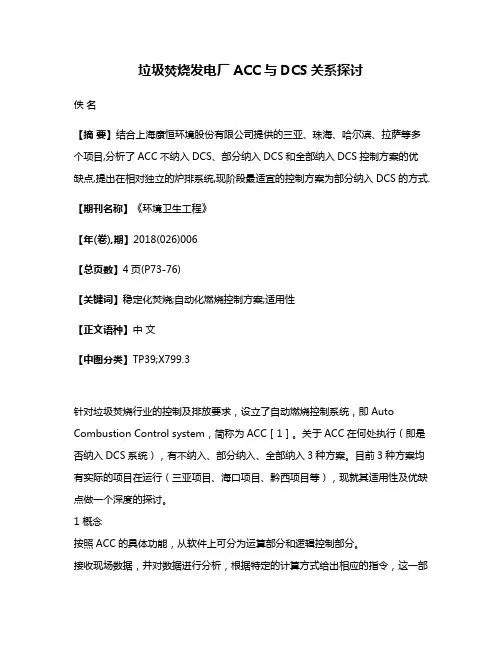

垃圾焚烧发电厂ACC与DCS关系探讨
垃圾焚烧发电厂ACC与DCS关系探讨佚名【摘要】结合上海康恒环境股份有限公司提供的三亚、珠海、哈尔滨、拉萨等多个项目,分析了ACC不纳入DCS、部分纳入DCS和全部纳入DCS控制方案的优缺点,提出在相对独立的炉排系统,现阶段最适宜的控制方案为部分纳入DCS的方式.【期刊名称】《环境卫生工程》【年(卷),期】2018(026)006【总页数】4页(P73-76)【关键词】稳定化焚烧;自动化燃烧控制方案;适用性【正文语种】中文【中图分类】TP39;X799.3针对垃圾焚烧行业的控制及排放要求，设立了自动燃烧控制系统，即Auto Combustion Control system，简称为ACC［1］。
关于ACC在何处执行（即是否纳入DCS系统），有不纳入、部分纳入、全部纳入3种方案。
目前3种方案均有实际的项目在运行（三亚项目、海口项目、黔西项目等），现就其适用性及优缺点做一个深度的探讨。
1 概念按照ACC的具体功能，从软件上可分为运算部分和逻辑控制部分。
接收现场数据，并对数据进行分析，根据特定的计算方式给出相应的指令，这一部分称之为运算部分。
逻辑控制部分：与现场设备相连接，接收运算部分的动作指令，判断现场设备的实际运行状况并将新的动作指令分别下发给各终端，使其按照要求单独动作或者联动动作。
这2个部分互有区别，不应混为一谈。
“不纳入”，是指ACC系统不依赖DCS而完全独立，数据运算部分和逻辑控制部分均由ACC内部完成，与DCS无必然联系（个别重要的监视、报警信号可根据需要提供给全厂DCS系统）；“部分纳入”，是指运算部分由DCS完成，逻辑控制部分交给ACC装置柜，两者相对独立又互相依托，共同组成了一套完整的焚烧炉控制系统；而“纳入DCS”，则是指焚烧炉控制系统不设置专门的ACC机柜和设施，数据运算、逻辑控制、画面组态等所有与焚烧炉相关的工作均由DCS来执行［2］。
2 3种方案分析2.1 方案一：不纳入DCS，设置独立操作站ACC控制及操作系统独立，系统具备自动燃烧控制计算部分和设备逻辑控制部分的所有功能。

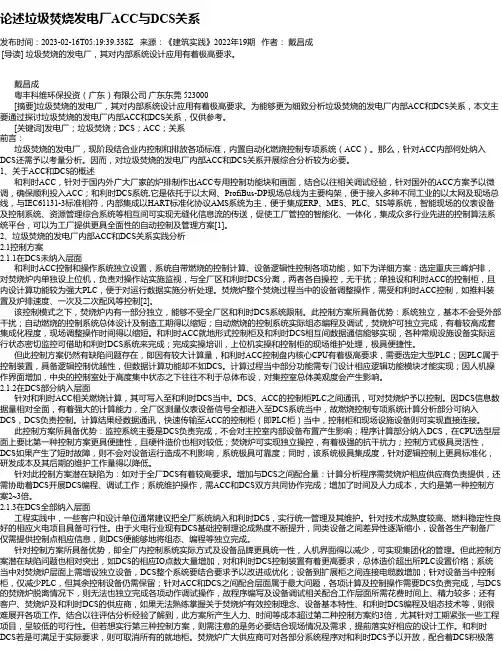

论述垃圾焚烧发电厂ACC与DCS关系
论述垃圾焚烧发电厂ACC与DCS关系发布时间：2023-02-16T05:19:39.338Z 来源：《建筑实践》2022年19期作者：戴昌成[导读] 垃圾焚烧的发电厂，其对内部系统设计应用有着极高要求。
戴昌成粤丰科维环保投资（广东）有限公司广东东莞 523000[摘要]垃圾焚烧的发电厂，其对内部系统设计应用有着极高要求。
为能够更为细致分析垃圾焚烧的发电厂内部ACC和DCS关系，本文主要通过探讨垃圾焚烧的发电厂内部ACC和DCS关系，仅供参考。
[关键词]发电厂；垃圾焚烧；DCS；ACC；关系前言：垃圾焚烧的发电厂，现阶段结合业内控制和排放各项标准，内置自动化燃烧控制专项系统（ACC）。
那么，针对ACC内部何处纳入DCS还需予以考量分析。
因而，对垃圾焚烧的发电厂内部ACC和DCS关系开展综合分析较为必要。
1、关于ACC和DCS的概述和利时ACC，针对于国内外广大厂家的炉排制作出ACC专用控制功能块和画面，结合以往相关调试经验，针对国外的ACC方案予以微调，确保顺利投入ACC；和利时DCS系统,它是依托于以太网、ProfiBus-DP现场总线为主要构架，便于接入多种不同工业的以太网及现场总线，与IEC61131-3标准相符，内部集成以HART标准化协议AMS系统为主，便于集成ERP、MES、PLC、SIS等系统，智能现场的仪表设备及控制系统、资源管理综合系统等相互间可实现无缝化信息流的传送，促使工厂管控的智能化、一体化，集成众多行业先进的控制算法系统平台，可以为工厂提供更具全面性的自动控制及管理方案[1]。
2、垃圾焚烧的发电厂内部ACC和DCS关系实践分析2.1控制方案2.1.1在DCS未纳入层面和利时ACC控制和操作系统独立设置，系统自带燃烧的控制计算、设备逻辑性控制各项功能，如下为详细方案：选定重庆三峰炉排，对焚烧炉内单独设上位机，负责对操作站实施监视，与全厂区和利时DCS分离，两者各自操控，无干扰；单独设和利时ACC的控制柜，且内设计算功能较为强大PLC，便于对运行数据实施分析处理。
生活垃圾焚烧厂自动燃烧控制系统的原理与应用
生活垃圾焚烧厂自动燃烧控制系统的原理与应用作者：裘晓云来源：《科学与财富》2017年第36期摘要：本文以某生活垃圾焚烧厂机械炉排焚烧炉的ACC自动燃烧控制系统为例，对其系统结构以及工作运行原理进行研究，并对其实际运行应用状况进行分析，以供参考。
关键词：生活垃圾焚烧厂；自动燃烧控制系统；原理；应用生活垃圾焚烧厂作为生活垃圾集中处理与利用的重要场地，随着生活垃圾焚烧厂建设数量的不断增加，在垃圾处理与环保建设方面的技术水平也得到了不断的提升和发展，对推动我国社会经济发展有着十分积极的作用。
由于生活垃圾的成分相对复杂，在焚烧过程中产生的热值变化波动较大，对垃圾焚烧厂焚烧炉排燃烧运行稳定性存在较大影响，严重情况下，甚至会对其正常工作运行以及垃圾燃烧处理效果等产生影响。
因此，开展生活垃圾焚烧厂自动燃烧控制系统工作原理及应用的有关研究，具有十分显著的作用和意义。
1、生活垃圾焚烧厂及焚烧炉排的系统结构与特点分析生活垃圾焚烧厂主要以城市生活垃圾的集中处理为主，通过将生活垃圾的资源化、减量化与无害化集中处理，在减少生活垃圾对城市环境以及生活空间等的污染侵害同时，通过回收处理与利用，在一定程度上缓解城市经济发展与社会建设的资源矛盾，满足社会经济发展的资源需求。
因此，结合这一情况可以看出，生活垃圾焚烧厂进行生活垃圾焚烧处理主要包含垃圾接收与储存系统、垃圾焚烧以及余热利用系统、烟气处理与灰渣处理系统、垃圾渗沥液收集与输送系统、自动控制系统、电气与给排水系统等不同系统结构。
在生活垃圾焚烧厂的所有系统构成中，以焚烧系统为整个垃圾焚烧厂工作运行的核心系统，而结合生活垃圾焚烧厂工作运行实际情况，焚烧系统包含垃圾给料系统、焚烧炉排、出渣系统、焚烧炉液压传动系统、点火与辅助燃烧系统、燃烧空气系统、ACC系统等。
此外，生活垃圾焚烧厂焚烧系统设计中，其焚烧炉排的选择应用主要根据机械炉排在垃圾焚烧过程中对垃圾成分以及焚烧规模的适用性较强等特点，并且其在焚烧运行中对低热值以及高水分生活垃圾焚烧效果较好，因此，在实际设计中的选择应用相对较多。
炉排式垃圾焚烧炉ACC自动燃烧技术的探讨费阳阳
炉排式垃圾焚烧炉ACC自动燃烧技术的探讨费阳阳发布时间：2023-06-16T05:14:07.177Z 来源：《当代电力文化》2023年7期作者：费阳阳[导读] 本文结合炉排式垃圾焚烧炉工艺的独特之处，针对控制特性以及要点难点展开深入分析，制定出与垃圾焚烧炉实际工况以及具体需求更为切合、有效的燃烧自动控制方案和相关规划，在具体运行过程中逐步达成对给料、炉排速度以及燃烧用风量等相关控制工作的自动化发展目的，并取得较为理想的成效，让燃烧室温度以及热灼减率得到有效控制，充分满足环保相关要求和标准，为垃圾焚烧运行的稳定性、经济性、科学性得到强有力保障。
光大环保（中国）有限公司 518026摘要：本文结合炉排式垃圾焚烧炉工艺的独特之处，针对控制特性以及要点难点展开深入分析，制定出与垃圾焚烧炉实际工况以及具体需求更为切合、有效的燃烧自动控制方案和相关规划，在具体运行过程中逐步达成对给料、炉排速度以及燃烧用风量等相关控制工作的自动化发展目的，并取得较为理想的成效，让燃烧室温度以及热灼减率得到有效控制，充分满足环保相关要求和标准，为垃圾焚烧运行的稳定性、经济性、科学性得到强有力保障。
关键词：炉排式垃圾焚烧炉；自动燃烧技术；控制特点引言：在社会经济和城市现代化构建进程不断加快发展的影响和带动下，人们自身环保意识得到极大增强的同时，对于垃圾资源化处理的重要价值得到更为深层、清楚的了解和认识，进而让生活垃圾焚烧发电厂发展进程以及发展规模得到进一步提升。
现阶段垃圾焚烧所采用的炉型主要包括炉排式、流化床式以及回转窑式焚烧炉。
其中炉排式以及流化床式在城市生活垃圾处理工作中应用较为广泛。
1.垃圾焚烧炉主要工艺简介炉排式垃圾焚烧炉其相较于流化床、回转窑以及其他焚烧炉而言，其自身对运行成本要求较低、垃圾缩容比较高、不必针对相关设备开展预处理工作等优势，因而受到现阶段垃圾热电厂以及其他垃圾焚烧企业的重点关注和青睐。
从整体角度出发，绝大多数炉排式垃圾焚烧炉可精细划分为垃圾运输与灰渣系统以及风烟系统等部分。

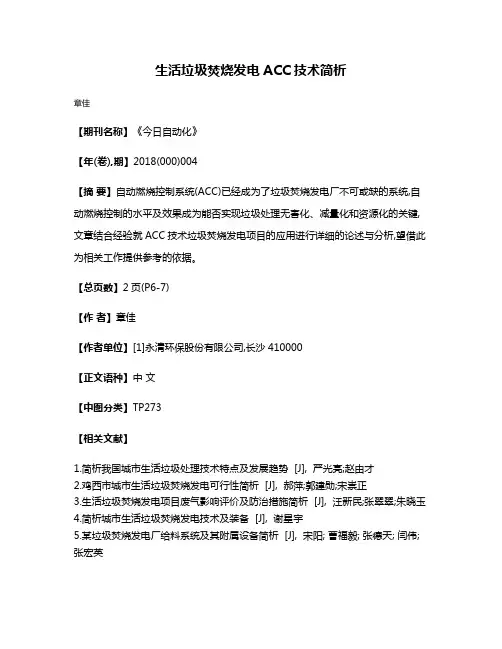

生活垃圾焚烧发电ACC技术简析
生活垃圾焚烧发电ACC技术简析
章佳
【期刊名称】《今日自动化》
【年(卷),期】2018(000)004
【摘要】自动燃烧控制系统(ACC)已经成为了垃圾焚烧发电厂不可或缺的系统,自动燃烧控制的水平及效果成为能否实现垃圾处理无害化、减量化和资源化的关键,文章结合经验就ACC技术垃圾焚烧发电项目的应用进行详细的论述与分析,望借此为相关工作提供参考的依据。
【总页数】2页(P6-7)
【作者】章佳
【作者单位】[1]永清环保股份有限公司,长沙410000
【正文语种】中文
【中图分类】TP273
【相关文献】
1.简析我国城市生活垃圾处理技术特点及发展趋势 [J], 严光亮;赵由才
2.鸡西市城市生活垃圾焚烧发电可行性简析 [J], 郝萍;郭建勋;宋崇正
3.生活垃圾焚烧发电项目废气影响评价及防治措施简析 [J], 汪新民;张翠翠;朱晓玉
4.简析城市生活垃圾焚烧发电技术及装备 [J], 谢星宇
5.某垃圾焚烧发电厂给料系统及其附属设备简析 [J], 宋阳; 曹福毅; 张德天; 闫伟; 张宏英
因版权原因，仅展示原文概要，查看原文内容请购买。
XX垃圾焚烧发电厂ACC
（3）垃圾密度演算
垃圾密度由每次投入垃圾的重量和容量计算得出。其中投入垃圾的重量由垃圾吊车称重单元进行测量，垃圾增加部分的容量由上述计算得出。即：
垃圾密度 = 投入垃圾重量/本次垃圾增加量
每次计算的垃圾密度最后进行移动平均演算，得出的最终垃圾密度可以用作焚烧判断的依据。
1 垃圾焚烧量计算
焚烧量演算是根据对垃圾料斗和垃圾吊车投入垃圾的重量和次数进行数据采样并保存，在规定的时间内对所保存的数据进行一次分析，计算出单位时间内垃圾的焚烧量。同时依据这些数据还可计算出所焚烧垃圾的体积，因此可计算出垃圾的密度。这些计算在每次垃圾投料时计算一次。
（1）垃圾料斗料位转换为容量的计算
（4）后燃烧段炉排
为避免未燃尽的垃圾排出炉外，而再次加热燃烧的炉排段。基本上此周期不做改变。但是，排渣机、灰输送机等发生故障下流侧长时间停机情况下则延长周期避免灰落入排渣机。确保后燃烧段炉排上的灰层厚度达10～20cm，尽量使其缓慢动作。
炉排控制功能描述见下面的框图：
炉排控制即炉排速度控制，分为现场和主控两种操作模式，当选择现场操作时只能通过现场的炉排控制柜对炉排进行操作。当选择主控操作时又提供了3种操作模式，分别为：
控制状况：比垃圾焚烧量目标值小的时候周期减少，比目标值大的时候周期增加。
4 垃圾发热量计算
垃圾发热量的演算是根据过程工艺参数分别计算出入热和出热值得出的，也就是通常所说的反平衡计算法。
（1）垃圾入热量计算
垃圾入热量包括一次风热量和燃烧器热量。
（2）垃圾出热量计算
垃圾出热量包括排烟热量，产生蒸汽热量，锅炉排污热量。
(2)干燥带炉下压损计算准备
改变一次风流量后测量炉下压力和炉内压力,记录不同一次风流量下所对应的干燥带计录下压损，并制作相应的折线表。
生活垃圾焚烧发电厂烟气排放标准的分析
生活垃圾焚烧发电厂烟气排放标准的分析1 前言目前国内已建成运营的生活垃圾焚烧厂烟气排放均执行《生活垃圾焚烧污染操纵标准》（GB18485-2001）或者欧盟1992标准。
随着环保要求的日益严格及国家有关节能减排政策的实施，国内已有部分筹建的生活垃圾焚烧厂烟气排放执行EU2000/76/EC（欧盟2000）标准。
垃圾焚烧厂烟气排放标准GB18485-2001、欧盟1992标准、EU2000/76/EC见表1。
注：1）本表规定的各项标准限值，均以标准状态下含11%O2的干烟气为参考值换算。
2）烟气最高黑度时间，在任何1h内累计不得超过5min。
3）GB18485-2001中HCl、HF、SOX、NOX、CO为小时均值，而欧盟1992、EU2000/76/EC为日均值。
其余污染物均为测定均值。
2 焚烧厂常用的烟气处理工艺描述2.1 NOx去除工艺NOx去除工艺要紧有选择性非催化还原法（SNCR）与选择性催化还原法（SCR）。
SNCR是以NH4OH（氨水）或者(NH2)2CO（尿素）作为还原剂，将其喷入焚烧炉内。
NOx在高温下被还原为N2与H2O。
SNCR法可将NOx排放浓度操纵在200mg/Nm3下列。
2.2 颗粒物去除工艺颗粒物去除要紧有电除尘器与袋式除尘器。
电除尘器由于不能满足去除有机物（二恶英等）、重金属的需要，现已基本不作为垃圾焚烧厂的除尘设备。
国家标准GB18485-2001中明确规定生活垃圾焚烧炉除尘装置务必使用袋式除尘器。
2.3 重金属及二恶英去除工艺2.4 脱酸工艺酸性气体去除工艺分为干法、半干法与湿法三种。
1）干法2）半干法3）湿法由前述分析，烟气脱酸除尘工艺有半干式反应塔＋袋式除尘器、干式反应塔＋袋式除尘器、袋式除尘器＋湿式反应塔三种组合形式。
三种形式的优缺点及性能比较见表2，表3。
3 国内部分垃圾焚烧厂烟气处理工艺及排放指标3.1 国内部分垃圾焚烧厂烟气处理工艺汇总3.2 烟气排放指标分析从以上数据分析得到：2）已运营焚烧厂的实际烟气排放指标明显优于规划焚烧厂的排放指标。
生活垃圾焚烧发电厂
生活垃圾焚烧发电厂
生活垃圾焚烧发电厂是一种环保型的发电设施，它通过将生活垃圾进行高温焚烧，产生蒸汽驱动发电机发电。
这种发电方式不仅可以有效地处理垃圾，减少对环境的污染，还可以将垃圾转化为可再生能源，为社会提供清洁能源。
生活垃圾焚烧发电厂的建设对于城市的环境改善具有重要意义。
随着城市化进程的加快，生活垃圾的数量不断增加，传统的填埋处理方式已经难以满足城市垃圾处理的需求。
而生活垃圾焚烧发电厂可以有效地减少垃圾的体积，减少对土地资源的占用，同时还可以减少垃圾中有害物质的排放，保护环境。
此外，生活垃圾焚烧发电厂还可以将垃圾转化为可再生能源，为城市的能源供应提供了新的选择。
通过将垃圾进行高温焚烧，可以产生大量的热能，这些热能可以用于供暖或者工业生产，同时还可以产生蒸汽驱动发电机发电，为城市提供清洁能源。
这种发电方式不仅可以减少对传统能源的依赖，还可以减少对环境的污染，是一种非常环保的能源发电方式。
总的来说，生活垃圾焚烧发电厂是一种环保型的发电设施，它可以有效地处理垃圾，减少对环境的污染，同时还可以将垃圾转化为可再生能源，为城市的环境改善和能源供应提供了新的选择。
希望在未来，更多的城市可以建设生活垃圾焚烧发电厂，为环境保护和可持续发展做出更大的贡献。
垃圾焚烧发电厂ACC自动控制调节的探讨与实践
垃圾焚烧发电厂ACC自动控制调节的探讨与实践摘要：随着城市化进程加快，无害化资源再利用方式处置城市生活垃圾需求巨大。
在信息化、网络化的时代，垃圾焚烧发电行业也迎来了装备技术的更新发展机遇。
垃圾焚烧发电厂总体运行过程，ACC自动控制综合系统从属重要构成部分，只有确保系统维持稳定的运行状态，便需注重ACC自动控制综合系统实际调控水平的提升。
关键词：发电厂；垃圾焚烧；自动控制；ACC；调节前言针对垃圾焚烧发电厂而言，ACC的自动控制综合水平高低与否，调节方法运用得是否合理往往起着决定性作用。
因而，对垃圾焚烧发电厂当中ACC自动控制综合系统相关调节方法开展综合分析较为必要。
1、垃圾焚烧电厂电气自动化技术的应用概述1.1、垃圾焚烧发电工艺特点概述由于垃圾焚烧发电厂和一般燃煤发电厂相比具有自己的特殊性：1、燃料成分复杂、热值低，热值变化大燃烧不稳定。
2、存在有毒的废水（垃圾渗滤液）、废气（二恶因、氮氧化物、酸性气体等）、固废（含重金属和有毒固体的飞灰）需要处理达标，因此辅助设备和环保设备较多。
3、同时具有生活垃圾无害化处理特有的复杂工艺和火力发电厂高安全性需求的特点。
1.2、垃圾焚烧发电厂电气自动化技术的应用由于垃圾焚烧发电厂同时具有生活垃圾无害化处理复杂工艺和火力发电高安全性需求的特点，因此在实现电气自动化技术时融合了现代控制技术中的DCS技术，ECS技术、PLC技术、计算机通讯技术，采用多技术相结合的模式，发挥各自控制优势，形成协调统一的控制系统。
（1）垃圾焚烧处理的主设备，焚烧炉、锅炉、汽轮机组采用DCS直接控制，一个工艺单元组态一个子站，各子站间通过DP通信和SCADA服务器连接。
（2）工艺辅机控制以DCS为控制中心以各自的PLC为控制单元通过Profibus DP和MODBUS通讯连接实现集散控制，充分发挥了PLC在逻辑编程方面的优势也为各辅机厂家控制系统顺利接入统一了协议。
（3）电力系统间隔层面，厂站配电系统自动化控制：采用以各间隔的测控保护装置为底层智能单元通过电力104协议或串口通讯协议和电力监控后台ECS通讯的结构，远动终端和上级电力系统信息收发。
垃圾焚烧炉自动燃烧控制系统设计与实现田贵明
垃圾焚烧炉自动燃烧控制系统设计与实现田贵明摘要：垃圾焚烧炉由于垃圾成分复杂及热值不稳定，导致其燃烧控制滞后时间长，焚烧炉燃烧系统多处需要手动控制运行。
本文提出适合垃圾焚烧炉运行工况的自动燃烧控制（ACC）系统，该控制系统包括蒸发量控制模块、垃圾料层控制模块、焚烧炉炉内温度控制模块、炉渣热灼率控制模块、氧量控制模块，通过给料速度、炉排速度、燃烧用风量及垃圾层厚度计算等实现了垃圾焚烧炉的自动燃烧控制。
将该ACC系统应用于某垃圾焚烧发电厂，实际运行结果表明，ACC系统能够实现垃圾焚烧炉稳定燃烧，环保参数无波动，生产指标符合要求。
关键词：垃圾焚烧炉；自动燃烧控制；设计引言近几年来，城市规模和居住人口不断扩大、增多，相应的也产生了更多的城市生活垃圾。
对于城市发展而言，如何处理城市生活垃圾是一个需要予以着重关注的问题。
有关城市生活垃圾处理的方法多以填埋、焚烧及堆肥为主。
其中垃圾焚烧的处理效果十分显著，借助垃圾焚烧发电，还能体现出绿色、环保、高效的优点。
1炉排炉垃圾焚烧发电厂燃烧自动控制系统的基本概况炉排炉垃圾焚烧的认识：炉排炉垃圾焚烧是一种垃圾焚烧处理的技术，炉排型焚烧形式多样化、使用范围广泛，占世界垃圾焚烧发电、供热市场的80%以上。
最显著的优势是技术成熟，运行稳定、安全、可靠，有害气体排放量少，适应性高，有利于大规模集中处理垃圾，在焚烧之前大部分垃圾不需要进行预处理，可以直接进行焚烧，操作便捷。
但是，炉排炉垃圾焚烧也存在产生含水率高的污泥、大件生活垃圾不能直接焚烧等弊端。
燃烧自动控制系统的原理：燃烧自动控制系统是针对传统燃烧方式中人工点火操作过程中，生产条件差，劳动强度大，安全性低，人身伤亡事故发生频繁的现况；以及缺乏事故检测预警、实时监测燃烧状况、判断处理异常现象能力的现状，研究和设计出的一套全自动化的燃烧控制系统，可以有效提高焚烧和发电的可靠性和安全性、实现产品质量和经济效益。
燃烧自动控制系统的主要目的是保证垃圾的稳定燃烧，对垃圾燃烧的给料、进风、翻动频率等变量实施自动化的控制及操作；蒸汽流量是反映燃烧自动控制系统运转状况的重要参数。
