人教版必修一《山地的形成》教用课件PPT
一、褶皱山、断块山与火山
1．褶皱山 (1)褶皱
①概念：
岩层在强大的挤压作用下， 发生塑性变形，产生一系列的 波状弯曲。
{ 背斜
②基本单位——褶曲 向斜
读图4.9 褶曲示意图
老
新
老
褶曲基本形态
岩层形态
背斜
。
向斜
向上拱起 向下弯曲
岩层的新老关系
中心部分 岩层较老， 两翼较新
中心部分 岩层较新， 两翼较老
（2） 褶皱山 地表岩层受垂直或水平方向的构造作用力
而形成岩层弯曲的褶皱构造山地。
喜马拉雅山脉
阿科尔迪卑勒斯拉山山脉系
①在没有受外力影响下的褶皱山： “ 背 斜 成 山 ， 向 斜 成 谷 ”
②在受外力影响下： “ 向 斜 成 山 ， 背 斜 成 谷 ”
做 一 做
1.判断甲、乙两地何处是背斜，何处是向斜？ 2.解释甲地成为山岭、乙地成为谷地的原因。
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
1、交通运输线的选择 （1）原则：首选公路运输，其次是铁路运输 （2）原因：山地地区建设交通干线的成本高，
难度大,建造公路的成本、技术难度小。
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
（3）断层的形态
①水平方向：会错断原有的各种 地貌，或在断层附近派生出若干 地貌。
②垂直方向：
a.相对上升，多形成山峰：地垒 如： 庐山、 华山、
泰山等
b.相对下降，多形成盆地或谷地：地堑 如：汾河谷地等
———默拉皮火山
默拉皮火山是印度尼西亚爪哇岛上的火山，是印尼130个火山中活动是
最频繁的。 2010年10月26日，默拉皮火山此次开始喷发，至11月10日再 度大规模喷发已持续喷发十多次，造成至少191余人死亡.
人教版必修一《山地的形成》教用课 件P P T
二、山地对交通运输的影响
1.比较下面两组数据，阐述在山区优先发展公路而不是铁路的理由。
交通运输干线类型
最大限制坡度
公路
7%-9%
铁路
3%
表4.1 修建公路和铁路的最大限制坡度
项目
土石方
山地/平原 1.5-2
桥梁与隧道总 长度
7-11
造价 2.2-3
山地/丘陵 1以上
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
（4）此时，背斜在地貌上是 谷地
，原因
是 背斜顶部因受张力影响，容易被侵蚀成谷地
；向斜在地貌上
是 山岭 ，原因是 向斜槽部受到挤压，物质坚实不易被侵蚀 。
（5）找油气应在图中的 D 处，找地下水应在 D 处。 （6）如果修建地下隧道，应选择在 C 处，原因:
2、交通运输线路走向 （1）原则：
a. 线路选在地势相对和缓的山间盆地、河谷地带 ； b. 线路一般呈“之”字
（2）注意事项:
a. 避开泥石流、滑坡等地质灾害多发地区； b. 尽量选择两点间距离最短； c. 尽量经过各级居名点； f.尽量避开农田和水利设施
人教版必修一《山地的形成》教用课 件P P T
2 ﹑断块山
(1)断层 地壳运动产生的强大
的张力和压力，超过岩石的承受 能力时，岩体发生破裂，并沿 断裂面发生明显的位移。
（2）断块山
泰山
华山
汾 河东庐非谷大地山裂谷
假如你是一位地理爱好者，到野外 考察时，你会怎样判别断层呢？
（1）讨论：断层处可能存在哪些特征？ （2）验证：查阅资料，验证讨论的结论。
（3）褶皱山的成因
板块相对移动 形成边界 对地球面貌的
方向
影响
板块张裂
生长边界 形成裂谷或海 洋
举例
东非大裂谷 大西洋 红海
板块碰撞
消亡边界
形成山脉、海 沟、岛屿（弧 ）
喜马拉雅山 阿尔卑斯山 太平洋西部岛弧 马里亚纳海沟
因此，褶皱山的成因是：处于板块交界地带，相互碰撞、褶皱隆 起形成的褶皱山系。
(2) 这说明公路选线受__自__然____因素的影响。
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
(2)山区人口集中在_地__形_相__对__平_坦__，__水_源__充__足__，__交__通__便___利______的地带。 与公路的关系是___沿_公__路__分_布__________。说明了公路选线还受 _社_会__经_济___因素的影响。
得出结论：岩层的新老关系才是判断背斜和向斜的依据，
不能单纯的以貌取“山”
如果你是一名地质学者， 在野外地质勘查的 时候，要找油、找天然气或找水，应该找向斜 还是背斜？
背斜
向斜
总结：背斜与向斜的应用
褶曲基本形态
实际应用
原因
背斜
储油、储气、 挖隧道
岩层封闭，不易挥发
向斜
储水
底部低洼，易汇集形 成地下水
三 清 山
安 意
第斯 大利
山 埃
脉 特
阿纳尔火卑山斯山庐主峰勃朗峰
山
西 岳 华 山
日本富士山
山脉是世界陆地的骨架
◆世界著名的有喜玛拉雅山、阿尔卑斯山、 富士山、乞力 马扎罗山 、圣海伦修斯火山 等；
◆中国是一个多山的国家，譬如:泰山之雄、华山之险、衡 山之秀、恒山之奇、嵩山之绝引人入胜；
◆另外，在江西上饶市玉山县与德兴市交界处有”三清山” 景色秀丽，已被列入“世界自然遗产”的名录。
2-3
1.5
表4.2 不同地形区修建普通铁路的工程量比与造价比
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
2. 图4.16是某山区公路走向示意。根据此图分析如下问题。 （1）公路选线时考虑了哪些自然因素？ （2）山区的人口主要集中在哪个地形 单元？与公路线的选择是否有关？ （3）公路线的选择还受哪些因素的影 响？
(1)图中Ａ、Ｂ、Ｃ、Ｄ四处地质构造的名称分别是： Ａ_背__斜___，Ｂ__向__斜____，Ｃ___背__斜___，Ｄ_断__层___。
(2)Ａ构造顶部缺失的原因是背__斜__顶__部__因__受__张__力__作__用__容__易__被__侵__蚀。 (3)图中四个部位不宜修地下隧道的有_Ｂ__、__Ｄ__。原因是： Ｂ处为向斜若挖隧道则会引起塌方事故并且地下水汇集给施工带来巨大困难； Ｄ处为断层，修建隧道会因岩石破碎、岩层错动等带来安全隐患。
3﹑火山
(1)成因：岩浆在巨大的压力作用下，沿着地壳的薄弱地带喷出。 (2)组成：包括 火山口和火山锥两部分。
a.火山口： 是地下岩浆上涌喷出地表的出口。
（未被破坏的火山口是一个中央低凹的封闭洼地，有时会积 水形成湖泊。破坏后的火山口呈半封闭状态。）
五大连池
美国火山口湖
长白山天池
b.火山锥 是由火山碎屑物和喷涌出的岩浆在流动过程 中堆积成的锥形体（一般上部陡，下部缓）
(3)公路在山区应避开地形复杂地区，在陡坡上修成__“_之__”__字_ 形弯曲或开凿隧道，开凿隧道时，尽量避开__断_层_____地带，从 __背_斜___(背斜还是向斜)部位穿越。
人教版必修一《山地的形成》Fra bibliotek用课 件P P T
人教版必修一《山地的形成》教用课 件P P T 人教版必修一《山地的形成》教用课 件P P T
如果在向斜部位，将可能使隧道变成水道，在背斜部位采石 工程难度较小，生产成本较低。
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
2．读某山区公路走向图，回答下列问题。
(1) 山区公路主要分布在___山__间_盆__地__和__河__谷______地带，原因是 地_势__相__对__和__缓__，__工__程__的__成__本__、__难__度__相__对__较_。小
人教版必修一《山地的形成》教用课 件P P T
3、交通运输线网密度 （1）原则：一般平原、缓丘、山间盆地、河谷等人口稠密，
经济发达的地区线网密度大
（2）原因： 可连接更多居民点， 方便出行，吸引客流
人教版必修一《山地的形成》教用课 件P P T
人教版必修一《山地的形成》教用课 件P P T
1.读下面的断层剖面图，回答：
合集下载
人教版高中地理必修一课件：4.2 山地的形成(共23张PPT)[优秀课件资料]
![人教版高中地理必修一课件：4.2 山地的形成(共23张PPT)[优秀课件资料]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/14919f953186bceb19e8bb92.webp)
断层形态 构造 地貌
上升岩块
块状山地 或高地
下降岩块
谷地 或低地
断裂带
裂谷 或河流
实例
华山、 庐山、 泰山
渭河平原、东非大裂 汾河谷地 谷
渭河平原
汾河谷地
东 非 大 裂 谷
断块山
形态特征： 独立山体， 有陡崖
代表： 华山、庐山、 泰山
活动探究三
1．断层附近能否建大型工程?为什么?
不能，岩层不稳定，容易诱发断层活动；水 库水易渗漏
活动探究一
14..判甲断乙甲两乙处两哪地何里处是是储背油斜结？构何处，是哪向里斜是？储水结构？为什么？
2.甲背乙斜两是处良何好处的是储山油岭构？造何，处向是斜山盆谷地？中，易储藏地下水
35..解假释设甲这地里形要成修山岭建，一乙条地东形西成向山谷的的隧原道因应？选址在甲还是 乙？为什么？
背背斜斜顶岩层部上受隆张不力易作塌用陷，不岩易石积疏水松、破碎易被外力 侵蚀成谷地；向斜槽部受挤压，岩石致密、坚硬， 不易被外力所侵蚀，而保留下来形成山岭。
自主学习二
阅读课本74页第二部分“断块山”，思考：
1.什么是断层？断块山是怎么形成的？ 2.断层发生垂直位移时，下降的岩体形成 什么地貌？上升的岩体呢？断裂带上呢？ 3.代表性的断块山有哪些？
1、断层形成
B
地壳运动
强大压力和张力＞ 岩石承受力
岩体破裂
岩体沿断裂面位移
断层
垂直断层
水平断 层
2、断层与地貌
谢谢大家！再见！
当你的才华还撑不起你的野心时，你就该努力。心有猛虎，细嗅蔷薇。我TM竟然以为我竭尽全力了。能力是练出来的，潜能是逼出来的，习惯是养成的，我的 成功是一步步走出来的。不要因为希望去坚持，要坚持的看到希望。最怕自己平庸碌碌还安慰自己平凡可贵。
人教版高一地理必修1原创课件：4.2山地的形成(共53张PPT)[优秀课件资料]
![人教版高一地理必修1原创课件：4.2山地的形成(共53张PPT)[优秀课件资料]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/95a4ec5edd36a32d7375819f.webp)
山地景观
back
back
back
思考题
褶皱山：喜马拉雅山
褶皱山：阿尔卑斯山
褶皱山：安第斯山脉
当地壳运动产生的强大压力和张力，超过了岩石的承
受能力时，岩体就会破裂。岩体发生破裂后，如果两
侧的岩体沿断裂面发生明显的位移，就形成了断层。
脚踏实地过好每一天，最简单的恰恰是最难的。拿梦想去拼，我怎么能输。只要学不死，就往死里学。我会努力站在万人中央成为别人的光。行为决定性格， 性格决定命运。不曾扬帆，何以至远方。人生充满苦痛，我们有幸来过。如果骄傲没有被现实的大海冷冷拍下，又怎么会明白要多努力才能走到远方。所有的 豪言都收起来，所有的呐喊都咽下去。十年后所有难过都是下酒菜。人生如逆旅，我亦是行人。驾驭命运的舵是奋斗，不抱有一丝幻想，不放弃一点机会，不 停止一日努力。失败时郁郁寡欢，这是懦夫的表现。所有偷过的懒都会变成打脸的巴掌。越努力，越幸运。每一个不起舞的早晨，都是对生命的辜负。死鱼随 波逐流，活鱼逆流而上。墙高万丈，挡的只是不来的人，要来，千军万马也是挡不住的既然选择远方，就注定风雨兼程。漫漫长路，荆棘丛生，待我用双手踏 平。不要忘记最初那颗不倒的心。胸有凌云志，无高不可攀。人的才华就如海绵的水，没有外力的挤压，它是绝对流不出来的。流出来后，海绵才能吸收新的 源泉。感恩生命，感谢她给予我们一个聪明的大脑。思考疑难的问题，生命的意义；赞颂真善美，批判假恶丑。记住精彩的瞬间，激动的时刻，温馨的情景， 甜蜜的镜头。感恩生命赋予我们特有的灵性。善待自己，幸福无比，善待别人，快乐无比，善待生命，健康无比。一切伟大的行动和思想，都有一个微不足道 的开始。在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。获致幸福的不二法门是珍视你所拥有的、遗忘你所没有的。骄傲是胜利下的蛋，孵出来的却是 失败。没有一个朋友比得上健康，没有一个敌人比得上病魔，与其为病痛暗自流泪，不如运动健身为生命添彩。有什么别有病，没什么别没钱，缺什么也别缺 健康，健康不是一切，但是没有健康就没有一切。什么都可以不好，心情不能不好；什么都可以缺乏，自信不能缺乏；什么都可以不要，快乐不能不要；什么 都可以忘掉，健身不能忘掉。选对事业可以成就一生，选对朋友可以智能一生，选对环境可以快乐一生，选对伴侣可以幸福一生，选对生活方式可以健康一生。 含泪播种的人一定能含笑收获一个有信念者所开发出的力量，大于个只有兴趣者。忍耐力较诸脑力，尤胜一筹。影响我们人生的绝不仅仅是环境，其实是心态 在控制个人的行动和思想。同时，心态也决定了一个人的视野、事业和成就，甚至一生。每一发奋努力的背后，必有加倍的赏赐。懒惰像生锈一样，比操劳更 消耗身体。所有的胜利，与征服自己的胜利比起来，都是微不足道。所有的失败，与失去自己的失败比起来，更是微不足道挫折其实就是迈向成功所应缴的学 费。在这个尘世上，虽然有不少寒冷，不少黑暗，但只要人与人之间多些信任，多些关爱，那么，就会增加许多阳光。一个能从别人的观念来看事情，能了解 别人心灵活动的人，永远不必为自己的前途担心。当一个人先从自己的内心开始奋斗，他就是个有价值的人。没有人富有得可以不要别人的帮助，也没有人穷 得不能在某方面给他人帮助。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。今天做别人不 愿做的事，明天就能做别人做不到的事。到了一定年龄，便要学会寡言，每一句话都要有用，有重量。喜怒不形于色，大事淡然，有自己的底线。趁着年轻， 不怕多吃一些苦。这些逆境与磨练，才会让你真正学会谦恭。不然，你那自以为是的聪明和藐视一切的优越感，迟早会毁了你。无论现在的你处于什么状态， 是时候对自己说：不为模糊不清的未来担忧，只为清清楚楚的现在努力。世界上那些最容易的事情中，拖延时间最不费力。崇高的理想就像生长在高山上的鲜 花。如果要搞下它，勤奋才能是攀登的绳索。行动是治愈恐惧的良药，而犹豫、拖延将不断滋养恐惧。海浪的品格，就是无数次被礁石击碎又无数闪地扑向礁 石。人都是矛盾的，渴望被理解，又害怕被看穿。经过大海的一番磨砺，卵石才变得更加美丽光滑。生活可以是甜的，也可以是苦的，但不能是没味的。你可
back
back
back
思考题
褶皱山：喜马拉雅山
褶皱山：阿尔卑斯山
褶皱山：安第斯山脉
当地壳运动产生的强大压力和张力，超过了岩石的承
受能力时，岩体就会破裂。岩体发生破裂后，如果两
侧的岩体沿断裂面发生明显的位移，就形成了断层。
脚踏实地过好每一天，最简单的恰恰是最难的。拿梦想去拼，我怎么能输。只要学不死，就往死里学。我会努力站在万人中央成为别人的光。行为决定性格， 性格决定命运。不曾扬帆，何以至远方。人生充满苦痛，我们有幸来过。如果骄傲没有被现实的大海冷冷拍下，又怎么会明白要多努力才能走到远方。所有的 豪言都收起来，所有的呐喊都咽下去。十年后所有难过都是下酒菜。人生如逆旅，我亦是行人。驾驭命运的舵是奋斗，不抱有一丝幻想，不放弃一点机会，不 停止一日努力。失败时郁郁寡欢，这是懦夫的表现。所有偷过的懒都会变成打脸的巴掌。越努力，越幸运。每一个不起舞的早晨，都是对生命的辜负。死鱼随 波逐流，活鱼逆流而上。墙高万丈，挡的只是不来的人，要来，千军万马也是挡不住的既然选择远方，就注定风雨兼程。漫漫长路，荆棘丛生，待我用双手踏 平。不要忘记最初那颗不倒的心。胸有凌云志，无高不可攀。人的才华就如海绵的水，没有外力的挤压，它是绝对流不出来的。流出来后，海绵才能吸收新的 源泉。感恩生命，感谢她给予我们一个聪明的大脑。思考疑难的问题，生命的意义；赞颂真善美，批判假恶丑。记住精彩的瞬间，激动的时刻，温馨的情景， 甜蜜的镜头。感恩生命赋予我们特有的灵性。善待自己，幸福无比，善待别人，快乐无比，善待生命，健康无比。一切伟大的行动和思想，都有一个微不足道 的开始。在你发怒的时候，要紧闭你的嘴，免得增加你的怒气。获致幸福的不二法门是珍视你所拥有的、遗忘你所没有的。骄傲是胜利下的蛋，孵出来的却是 失败。没有一个朋友比得上健康，没有一个敌人比得上病魔，与其为病痛暗自流泪，不如运动健身为生命添彩。有什么别有病，没什么别没钱，缺什么也别缺 健康，健康不是一切，但是没有健康就没有一切。什么都可以不好，心情不能不好；什么都可以缺乏，自信不能缺乏；什么都可以不要，快乐不能不要；什么 都可以忘掉，健身不能忘掉。选对事业可以成就一生，选对朋友可以智能一生，选对环境可以快乐一生，选对伴侣可以幸福一生，选对生活方式可以健康一生。 含泪播种的人一定能含笑收获一个有信念者所开发出的力量，大于个只有兴趣者。忍耐力较诸脑力，尤胜一筹。影响我们人生的绝不仅仅是环境，其实是心态 在控制个人的行动和思想。同时，心态也决定了一个人的视野、事业和成就，甚至一生。每一发奋努力的背后，必有加倍的赏赐。懒惰像生锈一样，比操劳更 消耗身体。所有的胜利，与征服自己的胜利比起来，都是微不足道。所有的失败，与失去自己的失败比起来，更是微不足道挫折其实就是迈向成功所应缴的学 费。在这个尘世上，虽然有不少寒冷，不少黑暗，但只要人与人之间多些信任，多些关爱，那么，就会增加许多阳光。一个能从别人的观念来看事情，能了解 别人心灵活动的人，永远不必为自己的前途担心。当一个人先从自己的内心开始奋斗，他就是个有价值的人。没有人富有得可以不要别人的帮助，也没有人穷 得不能在某方面给他人帮助。时间告诉你什么叫衰老，回忆告诉你什么叫幼稚。不要总在过去的回忆里缠绵，昨天的太阳，晒不干今天的衣裳。今天做别人不 愿做的事，明天就能做别人做不到的事。到了一定年龄，便要学会寡言，每一句话都要有用，有重量。喜怒不形于色，大事淡然，有自己的底线。趁着年轻， 不怕多吃一些苦。这些逆境与磨练，才会让你真正学会谦恭。不然，你那自以为是的聪明和藐视一切的优越感，迟早会毁了你。无论现在的你处于什么状态， 是时候对自己说：不为模糊不清的未来担忧，只为清清楚楚的现在努力。世界上那些最容易的事情中，拖延时间最不费力。崇高的理想就像生长在高山上的鲜 花。如果要搞下它，勤奋才能是攀登的绳索。行动是治愈恐惧的良药，而犹豫、拖延将不断滋养恐惧。海浪的品格，就是无数次被礁石击碎又无数闪地扑向礁 石。人都是矛盾的，渴望被理解，又害怕被看穿。经过大海的一番磨砺，卵石才变得更加美丽光滑。生活可以是甜的，也可以是苦的，但不能是没味的。你可
人教版高中地理必修一4.2《山地的形成》优质课件 (共33张PPT)
二、山地对交通运输的影响
1.比较下面两组数据，阐述在山区优先发展公路而不是铁路的理由。
交通运输干线类型 公路 最大限制坡度 7%-9%
铁路
表4.1 修建公路和铁路的最大限制坡度
3%
项目 山地/平原 山地/丘陵
土石方 1.5-2 1以上
桥梁与隧道总长度 造价 7-11 2.2-3
2-3
1.5
表4.2 不同地形区修建普通铁路的工程量比与造价比
3﹑火山
(2)组成：包括 火山口和火山锥两部分。
(1)成因：岩浆在巨大的压力作用下，沿着地壳的薄弱地带喷出。
a.火山口： 是地下岩浆上涌喷出地表的出口。
（未被破坏的火山口是一个中央低凹的封闭洼地，有时会积 水形成湖泊。破坏后的火山口呈半封闭状态。）
五大连池
美国火山口湖
长白山天池
b.火山锥
是由火山碎屑物和喷涌出的岩浆在流动过程 中堆积成的锥形体（一般上部陡，下部缓）
2 ﹑断块山
(1)断层 地壳运动产生的强大 的张力和压力，超过岩石的承受 能力时，岩体发生破裂，并沿 断裂面发生明显的位移。 （2）断块山
泰
山 华 山 庐 山 汾河 谷 地 东非大裂谷
假如你是一位地理爱好者，到野外 考察时，你会怎样判别断层呢？
（1）讨论：断层处可能存在哪些特征？ （2）验证：查阅资料，验证讨论的结论。
（3）断层的形态
①水平方向：会错断原有的各种 地貌，或在断层附近派生出若干 地貌。
②垂直方向：
a.相对上升，多形成山峰：地垒
泰山等
如： 庐山、
华山、
b.相对下降，多形成盆地或谷地：地堑
如：汾河谷地等
———默拉皮火山
默拉皮火山是印度尼西亚爪哇岛上的火山，是印尼130个火山中活动是最
人教版高中地理必修一4.2《山地的形成》课件 (共34张PPT)
如果你是一名地质学者， 在野外 地质勘查的时候，要找油、找天然气或 找水，应该找向斜还是背斜？
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
新知1
褶皱山、断块山与火山
褶皱
背斜——储油构造
向斜——储水构造
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
新知1
褶皱山、断块山与火山
山地对交通运输的影响
比较下面两组数据，阐述在山区优先发展公 路而不是铁路的理由。 交通运输干线类型 最大限制坡度 公路 7%-9% 铁路 3%
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
当我们旅游欣赏 风景时，也许只看 到这些山岳外表上 的奇特美丽与雄伟 壮观，但当我们用 一双“地理的眼睛 ”来看他们时，我 们便会想到：它们 是怎样形成的呢？ 又有哪些类型呢？
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
新知1 褶皱山、断块山与火山
新知1
褶皱山、断块山与火山
地垒
地堑
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
新知1
褶皱山、断块山与火山
断层的分类：
a.断层位移以水平为主
b.断层位移以垂直为主
上升：形成山岭或高地（地垒）。 如 华山，泰山，庐山等断块山。 下降：形成谷地或低地（地堑）。如 渭河谷地，汾河谷地。
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
五大连池
美国火山口湖
长白山天池
高 效 上 好 每 节 课 · 快 乐 上 好 每 天 学
新知1
褶皱山、断块山与火山
没有破坏的：呈中央低凹的封闭洼地
火山口
破坏后的：呈半封闭状态

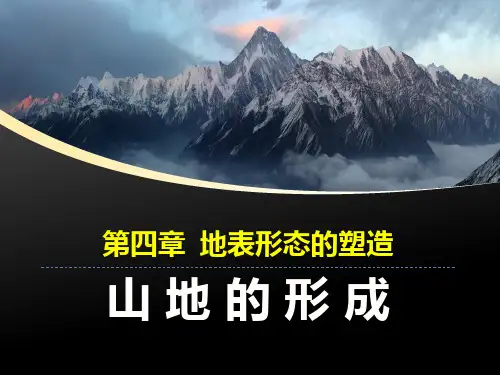

_人教版高中地理必修一4.2《山地的形成》课件 (共53张PPT)
五大连池
美国火山口湖
长白山天池
b.火山锥
是由火山碎屑物和喷涌出的岩浆在流动 过程中堆积成的锥形体（一般上部陡， 下部缓）
4.火山的分类
活火山 死火山 休眠火山
火山的危害： 火山喷出的高温岩浆会毁灭生物，喷发
物质被快速带上天又快速落下，掩盖大地 一切。
火山如此危险，为何人们还选择居住火山附近呢？
火山如此危险，为何人们还选择居住火 山附近呢
火山活动不单给人类带来灾难，同时也可能 带来丰富的地热、旅游资源，能创造很多的自然景 观、肥沃土壤、矿产等资源（例如：蓝宝石）。
富士山 典型的火山（3776m）
二、山地对交通运输的影响
1、影响交通运输方式选择
二、山地对交通运输的影响
2、影响交通运输线路的分布
高大山脉地方
二、断块山
断层：
在强大压力和张力作用下，岩体 发生破裂后，两侧的岩体沿断裂面 发生明显的位移，就形成断层。
断层的意义
①泉水：岩层断裂时，地下水露出地表。 ②水库、铁路、公路、桥梁等大型工程， 应避开断层带修建：断层带地质不稳定。 ③要及时对断层附近的工程采取加固措 施。
断层位移与地貌 1.水平运动 错断原有的地貌，或在断层附
背斜发育成 山岭 向斜发育成 谷地
顶部 槽部
①判断甲乙两地哪里是背斜、哪里是向 斜，判断的依据是什么？
甲为向斜，乙为背斜 根据岩层弯曲方向判断，根据岩层新老 结构判断
②解释甲地成为山地、乙地成为谷地的 原因。（用实验演示）
背斜顶部因受到张力，常被侵蚀成谷 地，而向斜由于槽部受到挤压，不易 被侵蚀，反而形成山岭。
山区公路选线一般选择在地势相对和缓的山间 盆地和河谷地带（目的：①地形相对平缓，减小 施工难度；②尽量联系居民点）。

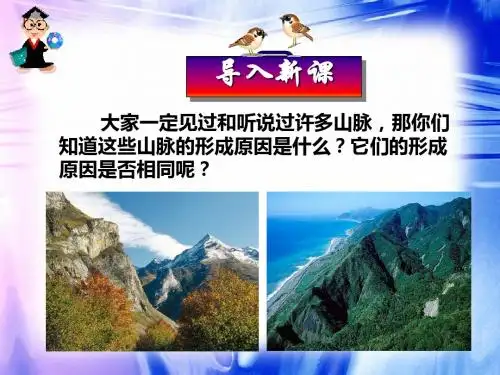

人教版必修一4.2 山地的形成(共79张PPT)
地形特点
高度大，地形崎岖，
交通运输线路
的结构
公路为主，而后才是铁路
交通运输线路
的格局
和缓的山间盆地和河谷地带
交通运输线路 迂回前进，线路的弯曲程度和总长度一 的延伸方向 般要大于相应的平原和丘陵地区
中 国 主 要 铁 路 分 布
修筑公路的原则：
（影响因素：修建成本、工程难度）
* 要尽量避开地形、地质、水文条件复杂 的地段。 * 应尽量在交通量最大、线路最短、占用 耕地最少之间寻求平衡。
是世界最宝贵的资源，因为它能孕育出各种植物 来供养万物。如果火山爆发能给农田盖上不到20 厘米厚的火山灰，对农民来说可真是喜从天降， 因为这些火山灰富含养分能使土地更肥沃。
熔岩崩解后，杂草苔类开始冒出来。
绳状熔岩流过的山坡长出蕨类植物。
火山灰让周围的土地肥沃，当地的庄稼年年 丰收。
二．山地对交通的影响
火山的结构
火山锥
火山的规模 规模大小不等
火山结构示意图
火山
常见形态： 锥形、盾形代表： 富士山 乞源自马扎罗山世界主要的火山地震带
火山喷发
火 山 正 要 喷 发
火 山 正 在 喷 发
火山喷发后，进入休眠状态或者发育成火山湖
火山对人类的影响
（1）影响全球气候
火山爆发时喷出的大量火山灰和火山气体， 对气候造成极大的影响。因为在这种情况下，昏 暗的白昼和狂风暴雨，甚至泥浆雨都会困扰当地 居民长达数月之久。火山灰和火山气体被喷到高 空中去，它们就会随风散布到很远的地方。这些 火山物质会遮住阳光，导致气温下降。此外,它们 还会滤掉某些波长的光线，使得太阳和月亮看起 来就像蒙上一层光晕，或是泛着奇异的色彩，尤 其在日出和日落时能形成奇特的自然景观。
人教版高一地理必修一-4.2山地的形成课件 (共67张PPT)
第四章 地表形态的塑造
第二节 山地的形成
一． 褶皱山、断块山与火山
地壳运动
岩层
变形 变位
地质构造 构造地貌
貌地 质
褶皱山——由背斜和向斜发育而成的山岭 和谷地的统称
构 断块山——由断层发育而成的山岭和谷地 造 的统称
地
火山——是板块运动、岩浆活动的结果
一、褶皱山 褶皱：在地壳运动产生强大挤压作用下，
和张力，超过了岩石的承受能力时，岩体就会破 裂。岩体发生破裂后，如果两侧的岩体沿断裂面 发生明显的位移，就形成了断层。
断层示意
2、断层的分类
（1）断层位移以水平为主 会错断原有的各种地貌，或在断层附近派生出若干
地貌。
（2）断层位移以垂直为主 地垒——相对上升：形成山岭或高地 华山、泰山、庐山
地堑——相对下降：形成谷地或低地 渭河谷地、汾河谷地
3、背斜顶部地带岩石破碎，易开采，适宜建采石 场。
4、向斜有利于地下水的储存，开发地下水应寻找 向斜构造。
5、如果岩层中含有煤、铁等矿产资源，一般保留 在向斜构造的地下，因此找矿应该在向斜处找。 而背斜顶部容易被侵蚀，岩石中的矿产很可能被 侵蚀搬运走了。
地质构造与石油 返回
即时巩固：读下面的断层剖面图，回答：
岩层会发生塑性变形，产生一系列的波状弯曲， 叫做褶皱。
褶皱的基本单 位——褶曲
一、褶皱山
一、褶皱山——背斜
1、形态：
背斜岩层向上拱起
一、褶皱山——向斜 1、形态：向斜岩层向下弯曲。
2、 从 地 貌 看
背斜成山， 向斜成谷（原始地貌）
背斜成山， 向斜成谷（原始地貌）
向斜成山？！
向斜成山
岩性地比下较水坚，硬便不容
第二节 山地的形成
一． 褶皱山、断块山与火山
地壳运动
岩层
变形 变位
地质构造 构造地貌
貌地 质
褶皱山——由背斜和向斜发育而成的山岭 和谷地的统称
构 断块山——由断层发育而成的山岭和谷地 造 的统称
地
火山——是板块运动、岩浆活动的结果
一、褶皱山 褶皱：在地壳运动产生强大挤压作用下，
和张力，超过了岩石的承受能力时，岩体就会破 裂。岩体发生破裂后，如果两侧的岩体沿断裂面 发生明显的位移，就形成了断层。
断层示意
2、断层的分类
（1）断层位移以水平为主 会错断原有的各种地貌，或在断层附近派生出若干
地貌。
（2）断层位移以垂直为主 地垒——相对上升：形成山岭或高地 华山、泰山、庐山
地堑——相对下降：形成谷地或低地 渭河谷地、汾河谷地
3、背斜顶部地带岩石破碎，易开采，适宜建采石 场。
4、向斜有利于地下水的储存，开发地下水应寻找 向斜构造。
5、如果岩层中含有煤、铁等矿产资源，一般保留 在向斜构造的地下，因此找矿应该在向斜处找。 而背斜顶部容易被侵蚀，岩石中的矿产很可能被 侵蚀搬运走了。
地质构造与石油 返回
即时巩固：读下面的断层剖面图，回答：
岩层会发生塑性变形，产生一系列的波状弯曲， 叫做褶皱。
褶皱的基本单 位——褶曲
一、褶皱山
一、褶皱山——背斜
1、形态：
背斜岩层向上拱起
一、褶皱山——向斜 1、形态：向斜岩层向下弯曲。
2、 从 地 貌 看
背斜成山， 向斜成谷（原始地貌）
背斜成山， 向斜成谷（原始地貌）
向斜成山？！
向斜成山
岩性地比下较水坚，硬便不容
人教版地理必修一4.2《山地的形成》课件 (共83张PPT)
4、山区公路一般选择在山间盆地和河谷地 带，尽量考虑联系居民点。
Page 72
思考
1．根据下面两组数据写一段话，阐述在 山地地区优先发展公路而不是铁路的理由。
4.1 修建公路和铁路的最大限制坡度
交通运输二线类型 公路 铁路 最大限制坡度 7%～9% 3%
4.2不同地形区修建铁路的工程量比与造价比
Page 81
练习：读”地质构造图“，完成下列问题。
1、丁处地质构造类型是 向斜
岩层向下弯曲，中心 部分岩层较新，两翼 ，判断理由 岩层较老 ；
2、乙处地质构造类型是 背斜 ，乙处地质构造顶部岩层缺失 的原因是 背斜顶部受到张力，易被侵蚀，使顶层岩层缺失 ；
3、丙处地质构造类型是 断层 ，判断理由 岩层断裂并沿着 ； 断裂面发生位移
Page 28
（二）褶皱山 1.概念：
由背斜或向斜发育而形成的山岭和谷地的简称。
2.常见形态：连绵的山体 3.规模： 褶皱山大的可绵延数千千米，小的只有几十米。 4.世界的两大褶皱山系
科迪勒拉山系、阿尔卑斯—喜马拉雅山系
Page 29
Page 30
褶皱山的规模有大有小。小规模的褶皱山只有几 十米，大规模的褶皱山系可以绵延数千千米。
地质构造的应用: 背斜找油气，挖隧道，顶部地带宜建采石场。 向斜找水，钻矿（找煤铁），建大坝。 断层找水，不能建大坝、铁路等大型工程。
Page 56
三、火山
Page 58
3．火山
压力 (1)成因：岩浆在巨大的 作 用下，沿着地壳的 中央喷出口 或管道喷出。 火山口 (2)组成：包括 和火山锥两部分。 地壳的线状裂隙流出—— 熔岩高原
Page 27
活动题P74
1、乙是背斜，甲是向斜 2、甲处是向斜，槽部受挤压，不易被侵蚀，反而成 山岭；乙处是背斜，顶部受张力，被侵蚀反而成谷地。 3、应选在乙地。因为乙地是背斜，从受力来看背斜的 岩层走向类似石拱桥，其顶部不易下塌，能保证工程 安全。从地下水流动看，背斜不利于地下水的存储， 便于施工。
Page 72
思考
1．根据下面两组数据写一段话，阐述在 山地地区优先发展公路而不是铁路的理由。
4.1 修建公路和铁路的最大限制坡度
交通运输二线类型 公路 铁路 最大限制坡度 7%～9% 3%
4.2不同地形区修建铁路的工程量比与造价比
Page 81
练习：读”地质构造图“，完成下列问题。
1、丁处地质构造类型是 向斜
岩层向下弯曲，中心 部分岩层较新，两翼 ，判断理由 岩层较老 ；
2、乙处地质构造类型是 背斜 ，乙处地质构造顶部岩层缺失 的原因是 背斜顶部受到张力，易被侵蚀，使顶层岩层缺失 ；
3、丙处地质构造类型是 断层 ，判断理由 岩层断裂并沿着 ； 断裂面发生位移
Page 28
（二）褶皱山 1.概念：
由背斜或向斜发育而形成的山岭和谷地的简称。
2.常见形态：连绵的山体 3.规模： 褶皱山大的可绵延数千千米，小的只有几十米。 4.世界的两大褶皱山系
科迪勒拉山系、阿尔卑斯—喜马拉雅山系
Page 29
Page 30
褶皱山的规模有大有小。小规模的褶皱山只有几 十米，大规模的褶皱山系可以绵延数千千米。
地质构造的应用: 背斜找油气，挖隧道，顶部地带宜建采石场。 向斜找水，钻矿（找煤铁），建大坝。 断层找水，不能建大坝、铁路等大型工程。
Page 56
三、火山
Page 58
3．火山
压力 (1)成因：岩浆在巨大的 作 用下，沿着地壳的 中央喷出口 或管道喷出。 火山口 (2)组成：包括 和火山锥两部分。 地壳的线状裂隙流出—— 熔岩高原
Page 27
活动题P74
1、乙是背斜，甲是向斜 2、甲处是向斜，槽部受挤压，不易被侵蚀，反而成 山岭；乙处是背斜，顶部受张力，被侵蚀反而成谷地。 3、应选在乙地。因为乙地是背斜，从受力来看背斜的 岩层走向类似石拱桥，其顶部不易下塌，能保证工程 安全。从地下水流动看，背斜不利于地下水的存储， 便于施工。
人教版必修一第四章第二节《山地的形成》PPT(17张)完美课件
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
天然气
石油
地下水
a
b
（1）一东西向地下隧道应选择a处还是b处开凿？ （从工程安全性、稳定性及地下水运动等方面考虑）
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
思考六：选择坝址是修建水库的关键之一，图
示方案中最适合建大坝的是：
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
断层的基本组合形式：
华山 地
断层构造带：因岩石破碎，
渭河平原 易发育成沟谷、河流
垒
上升岩块：
常形成块状黄山土地高或原高地
具体实例：块状山，华山、庐 山、泰山
地
下沉岩块：
堑
常形成谷地或低地。
具体实例：渭河平原、汾河谷地
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
汾河 谷地
渭河 平原
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
人教版必修一第四章第二节《山地的 形成》P PT(17 张)完美 课件
•
2.“我试图描写一个真正的老人，一 个真正 的孩子 ，真正 的大海 ，一条 真正的 鱼和许 多真正 的鲨鱼 。然而 ，如果 我能写 得足够 逼真的 话，他 们也能 代表许 多其他 的事物 。
•
3.后面一系列的情节都是老人的内心 表白， 一个是 与大海 与大鱼 的对话 ，一个 是自言 自语， 说给自 己听， 一个是 自己心 里的想 法。
人教版高一地理必修一-4.2山地的形成课件 (共46张PPT)
表A 修建公路和铁路的最大限制坡度
表B 在山岳地区与在平原、丘陵地区修建普通铁路的工 程量与造价比
(1)下列说法不是山区交通运输方式优先选择公路的原
因的是
()
A．对最大限制坡度来说，铁路比公路要求高
B．山岳地区相对高度大，地表崎岖，修建交通干线，
不仅难度较大，而且工程量大，成本高
C．山区经济落后，运输需求小
图”。读图完成(1)～(2)题。
(1)有关图示地区地质、地貌的叙述，正确的是 ( )
A．地质构造为褶皱 B．乙地背斜成山
C．丙地向斜成谷
D．丙、丁之间有断层
(2)受侵蚀作用影响最强的地区及其作用，对应正确的
是
()
A．甲—风力侵蚀
B．乙—流水侵蚀
C．丙—冰川侵蚀
D．丁—人类活动
解析：第(1)题，由图示可知该地质构造为褶皱；甲、丙 处为向斜成山，乙处为背斜成谷。第(2)题，甲、丙处向 斜成山是岩性坚硬不易被侵蚀的结果；乙处背斜成谷是受 到外力侵蚀的结果，故B正确，丁处地层缺失可能与人类 活动有关系，也可能是地质作用的结果。
(5)若地层中有侵入岩存在，说明围岩形成之后又发生了 岩浆活动，岩浆活动晚于围岩形成时代。(如下图)
读“云山及其附近地区地层剖面图”，回答(1)～(2)题。
(1)图中灵河地区的构造地貌属于
()
A．向斜谷地
B．背斜谷地
C．向斜山岭
D．背斜山岭
(2)下列对该地区的相关分析，最合理的是
()
A．该地地层的变形、变位状况反映出该地地质构造
(1)若地层呈水平状态，并且从下到 上依次由老到新连续排列，说明 在相应地质年代里，地壳稳定， 地理环境没有发生明显变化。(如 右图，图中A、B、C、D均表示岩层 ，且岩层年龄A>B>C>D)
表B 在山岳地区与在平原、丘陵地区修建普通铁路的工 程量与造价比
(1)下列说法不是山区交通运输方式优先选择公路的原
因的是
()
A．对最大限制坡度来说，铁路比公路要求高
B．山岳地区相对高度大，地表崎岖，修建交通干线，
不仅难度较大，而且工程量大，成本高
C．山区经济落后，运输需求小
图”。读图完成(1)～(2)题。
(1)有关图示地区地质、地貌的叙述，正确的是 ( )
A．地质构造为褶皱 B．乙地背斜成山
C．丙地向斜成谷
D．丙、丁之间有断层
(2)受侵蚀作用影响最强的地区及其作用，对应正确的
是
()
A．甲—风力侵蚀
B．乙—流水侵蚀
C．丙—冰川侵蚀
D．丁—人类活动
解析：第(1)题，由图示可知该地质构造为褶皱；甲、丙 处为向斜成山，乙处为背斜成谷。第(2)题，甲、丙处向 斜成山是岩性坚硬不易被侵蚀的结果；乙处背斜成谷是受 到外力侵蚀的结果，故B正确，丁处地层缺失可能与人类 活动有关系，也可能是地质作用的结果。
(5)若地层中有侵入岩存在，说明围岩形成之后又发生了 岩浆活动，岩浆活动晚于围岩形成时代。(如下图)
读“云山及其附近地区地层剖面图”，回答(1)～(2)题。
(1)图中灵河地区的构造地貌属于
()
A．向斜谷地
B．背斜谷地
C．向斜山岭
D．背斜山岭
(2)下列对该地区的相关分析，最合理的是
()
A．该地地层的变形、变位状况反映出该地地质构造
(1)若地层呈水平状态，并且从下到 上依次由老到新连续排列，说明 在相应地质年代里，地壳稳定， 地理环境没有发生明显变化。(如 右图，图中A、B、C、D均表示岩层 ，且岩层年龄A>B>C>D)
