齿轮断齿修复

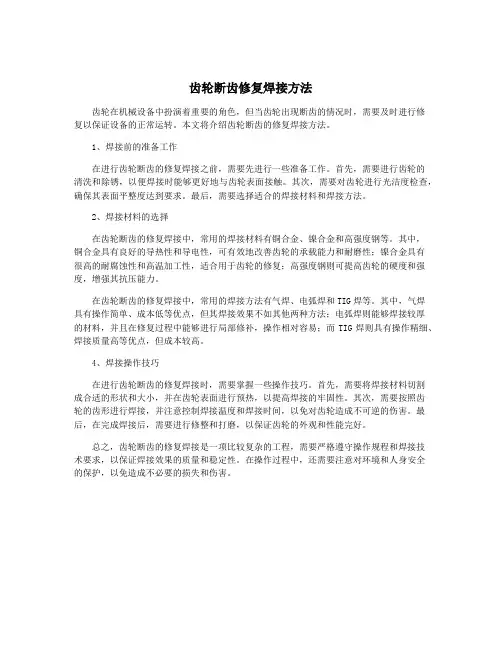

齿轮断齿修复焊接方法
齿轮断齿修复焊接方法齿轮在机械设备中扮演着重要的角色，但当齿轮出现断齿的情况时，需要及时进行修复以保证设备的正常运转。
本文将介绍齿轮断齿的修复焊接方法。
1、焊接前的准备工作在进行齿轮断齿的修复焊接之前，需要先进行一些准备工作。
首先，需要进行齿轮的清洗和除锈，以便焊接时能够更好地与齿轮表面接触。
其次，需要对齿轮进行光洁度检查，确保其表面平整度达到要求。
最后，需要选择适合的焊接材料和焊接方法。
2、焊接材料的选择在齿轮断齿的修复焊接中，常用的焊接材料有铜合金、镍合金和高强度钢等。
其中，铜合金具有良好的导热性和导电性，可有效地改善齿轮的承载能力和耐磨性；镍合金具有很高的耐腐蚀性和高温加工性，适合用于齿轮的修复；高强度钢则可提高齿轮的硬度和强度，增强其抗压能力。
在齿轮断齿的修复焊接中，常用的焊接方法有气焊、电弧焊和TIG焊等。
其中，气焊具有操作简单、成本低等优点，但其焊接效果不如其他两种方法；电弧焊则能够焊接较厚的材料，并且在修复过程中能够进行局部修补，操作相对容易；而TIG焊则具有操作精细、焊接质量高等优点，但成本较高。
4、焊接操作技巧在进行齿轮断齿的修复焊接时，需要掌握一些操作技巧。
首先，需要将焊接材料切割成合适的形状和大小，并在齿轮表面进行预热，以提高焊接的牢固性。
其次，需要按照齿轮的齿形进行焊接，并注意控制焊接温度和焊接时间，以免对齿轮造成不可逆的伤害。
最后，在完成焊接后，需要进行修整和打磨，以保证齿轮的外观和性能完好。
总之，齿轮断齿的修复焊接是一项比较复杂的工程，需要严格遵守操作规程和焊接技术要求，以保证焊接效果的质量和稳定性。
在操作过程中，还需要注意对环境和人身安全的保护，以免造成不必要的损失和伤害。

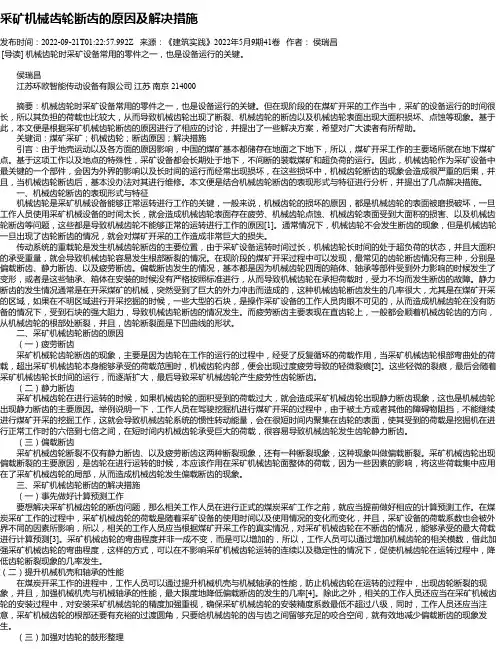

采矿机械齿轮断齿的原因及解决措施
采矿机械齿轮断齿的原因及解决措施发布时间：2022-09-21T01:22:57.992Z 来源：《建筑实践》2022年5月9期41卷作者：侯瑞昌[导读] 机械齿轮时采矿设备常用的零件之一，也是设备运行的关键。
侯瑞昌江苏环欧智能传动设备有限公司江苏南京 214000摘要：机械齿轮时采矿设备常用的零件之一，也是设备运行的关键。
但在现阶段的在煤矿开采的工作当中，采矿的设备运行的时间很长，所以其负担的荷载也比较大，从而导致机械齿轮出现了断裂、机械齿轮的断齿以及机械齿轮表面出现大面积损坏、点蚀等现象。
基于此，本文便是根据采矿机械齿轮断齿的原因进行了相应的讨论，并提出了一些解决方案，希望对广大读者有所帮助。
关键词：煤矿采矿；机械齿轮；断齿原因；解决措施引言：由于地壳运动以及各方面的原因影响，中国的煤矿基本都储存在地面之下地下，所以，煤矿开采工作的主要场所就在地下煤矿点。
基于这项工作以及地点的特殊性，采矿设备都会长期处于地下，不间断的装载煤矿和超负荷的运行。
因此，机械齿轮作为采矿设备中最关键的一个部件，会因为外界的影响以及长时间的运行而经常出现损坏，在这些损坏中，机械齿轮断齿的现象会造成很严重的后果，并且，当机械齿轮断齿后，基本没办法对其进行维修。
本文便是结合机械齿轮断齿的表现形式与特征进行分析，并提出了几点解决措施。
一、机械齿轮断齿的表现形式与特征机械齿轮是采矿机械设备能够正常运转进行工作的关键，一般来说，机械齿轮的损坏的原因，都是机械齿轮的表面被磨损破坏，一旦工作人员使用采矿机械设备的时间太长，就会造成机械齿轮表面存在疲劳、机械齿轮点蚀、机械齿轮表面受到大面积的损害、以及机械齿轮断齿等问题，这些都是导致机械齿轮不能够正常的运转进行工作的原因[1]。
通常情况下，机械齿轮不会发生断齿的现象，但是机械齿轮一旦出现了齿轮断齿的情况，就会对煤矿开采的工作造成非常巨大的损失。
传动系统的重载轮是发生机械齿轮断齿的主要位置，由于采矿设备运转时间过长，机械齿轮长时间的处于超负荷的状态，并且大面积的承受重量，就会导致机械齿轮容易发生根部断裂的情况。
齿轮机构常见的损坏形式及修复
齿轮机构常见的损坏形式及修复
齿轮机构是机械传动系统中常见的一种传动形式，由于齿轮机构常常承担大量的传动负荷，因此在使用过程中会出现不同的损坏形式。
以下是齿轮机构常见的损坏形式及修复方法：
1. 齿轮磨损：由于齿轮轮齿在传动过程中不断摩擦，长时间使
用容易出现磨损现象。
为修复齿轮磨损，可以采用磨削或更换齿轮的方法。
2. 齿轮断裂：齿轮在承受过大的负荷时容易断裂。
修复时可以
采用焊接或更换齿轮的方法。
3. 齿面损坏：齿面损坏是指齿轮齿面出现裂纹、剥落等损伤，
这种损坏形式常常由于不当的使用或者是质量问题导致。
修复齿面损坏可以采用加工或更换的方法。
4. 齿轮变形：齿轮在受到过大的负荷或者在高温环境下容易发
生变形。
修复齿轮变形可以采用加工或者更换的方法。
以上是齿轮机构常见的损坏形式及修复方法，需要注意的是，在修复齿轮机构时应该根据实际情况选择合适的修复方法，以确保齿轮机构的正常运行。
- 1 -。

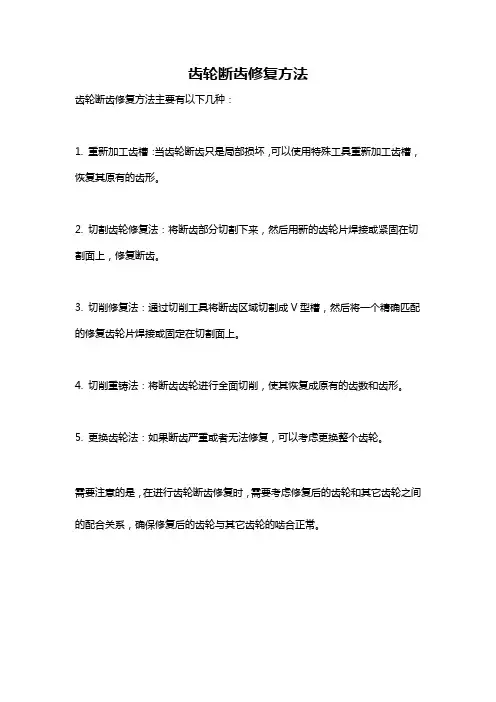

齿轮断齿修复方法
齿轮断齿修复方法
齿轮断齿修复方法主要有以下几种：
1. 重新加工齿槽：当齿轮断齿只是局部损坏，可以使用特殊工具重新加工齿槽，恢复其原有的齿形。
2. 切割齿轮修复法：将断齿部分切割下来，然后用新的齿轮片焊接或紧固在切割面上，修复断齿。
3. 切削修复法：通过切削工具将断齿区域切割成V型槽，然后将一个精确匹配的修复齿轮片焊接或固定在切割面上。
4. 切削重铸法：将断齿齿轮进行全面切削，使其恢复成原有的齿数和齿形。
5. 更换齿轮法：如果断齿严重或者无法修复，可以考虑更换整个齿轮。
需要注意的是，在进行齿轮断齿修复时，需要考虑修复后的齿轮和其它齿轮之间的配合关系，确保修复后的齿轮与其它齿轮的啮合正常。
铸铁齿轮断齿焊接修复
作者通联：沈 阳理工大学应 用技 术学院 沈 阳市和平 区海
口街 ４ ２号 １ １ ０ ０ ０ ５
［ 编辑 利 文］
Ｅ － ｍａ ｉ ｌ ： ｗ ｕ ｊ ｉ ｎ ｇ ａ ｂ Ｃ ／ ￣ａ ｈ ｏ ｏ ． ｃ ｏ ｍ． ｃ ａ
（ ４ ） 漏油。 ①油室加油过多 ， 放掉多余的润滑油。 ②油室或油 塞损坏 ， 更换油室或油塞 。③羊毛毡或橡胶圈密封磨损 ， 更换并 加密封胶 。 ④ 油室螺丝松动 ， 紧固油室螺丝 。 ⑤ 视窗玻璃损坏 ， 更 换视窗玻璃并加密封胶 。 （ ５ ） 防逆装置失灵 。①止逆圆柱销落不下或磨损 ， 更换止逆 圆柱销 。②止逆盘的槽孔磨损 ， 更换 止逆盘 。 （ ６ ） 电机温升过高。 ① 负荷过大 ， 调整负荷 。 ②缺相运行 ， 检 查处理缺相原因（ 同电源缺相 ） 。 ③ 风道堵塞 ， 清理风道灰尘。 ④ 环境温度过高 ， 加强通风 ， 降低环境温度。 ⑤ 电源 电压过低 ， 调整 电源电压 至额定值 。⑥联轴器调整不当 ，重新调整联轴器螺纹
补焊部位处于较低温度 ， 以减小补焊部位 和其他部位 的温差 。 补 焊 电弧尽可能短 ，避免母材金属过多融入补焊层 。打底层 焊两
铸铁齿轮 断齿焊接修 复
吴
一
层， 焊完 一层立 即锤击焊道 。检查是否存在缺陷 ， 发现 缺陷必须 返修 。
（ ２ ） 中间层 。 中间层 用直径 ３ ． ２ ａ ｒ ｍ 的 Ａ１ ０ ２不锈 钢焊条补
１ ６ ｍｍ， 齿厚 ２ ５ ． １ ２ ｍ ｍ， 齿高 ３ ６ ｍ ｍ， 齿宽 １ ６ ０ ａ ｒ ｍ。针对 断齿采取
了焊接修复方法 。
１ ． 焊前准备 将断齿部位清理 ， 清除油污 ， 用砂轮等工具修磨断齿残留部
风力发电机大齿轮断裂焊接修复方案
风力发电机大齿轮断裂焊接修复方案背景风力发电机大齿轮常常在长期使用过程中出现断裂的问题，导致设备停工和损失产能。
为解决这一问题，本文提出了一份断裂焊接修复方案。
方案概述本方案旨在通过焊接修复风力发电机大齿轮的断裂问题，使设备重新恢复正常运行。
修复过程主要分为以下几个步骤：1. 检测和评估：对断裂部位进行全面检测和评估，确定修复的可行性和方法选择。
2. 清洁和准备：将断裂部位清洁干净，并进行相应的表面处理，确保焊接质量。
3. 焊接修复：选择适当的焊接材料和焊接技术，对断裂部位进行焊接修复。
4. 检测和验收：对修复后的部位进行全面检测和验收，确保修复质量达到标准要求。
5. 运行试验：在修复完成后进行运行试验，验证修复效果，并确保设备安全可靠。
修复方案的优势本焊接修复方案具有以下优势：1. 成本效益：相比于更换全新齿轮，焊接修复方案更加经济实惠。
2. 时间效益：焊接修复过程相对简单快速，能够快速恢复设备运行。
3. 可行性：适用于多种断裂情况，修复范围广泛。
4. 环保性：焊接修复可减少资源浪费，并对环境造成的影响较小。
导则和注意事项在进行齿轮断裂焊接修复时，应遵循以下导则和注意事项：1. 合理评估：在选择焊接修复方案前，必须对断裂部位进行全面评估，确保修复的可行性和安全性。
2. 选择合适的焊接材料和技术：根据断裂材料和应力情况，选择合适的焊接材料和技术，以确保修复质量。
3. 严格操作标准：在焊接修复过程中，应遵循相关的操作标准和安全规范，确保焊接质量和操作安全。
4. 运行监测：在修复完成后，应加强对设备运行情况的监测，及时发现和解决潜在问题，确保设备长期稳定运行。
以上是针对风力发电机大齿轮断裂焊接修复的方案概述和操作导则，希望能对解决该问题提供一定的帮助和指导。
---> 注：以上提供的内容仅为参考，具体的修复方案需根据实际情况进行详细设计和评估。
齿轮常见失效原因及维修办法
在机械设备的传动部分，齿轮通常是作为一种变速传动零部件。
因此在我国的机械设备中，齿轮是一种不可替代的传动零部件。
伴随着现阶段我国机械设备对于齿轮的应用范围越来越大，齿轮制作以及发展也是非常的迅速。
但是在实际的设备运行过程中，齿轮往往会由于一系列的原因出现失效问题。
根据相关部门的统计，机械设备的故障中有近一半是由于齿轮失效造成的。
基于上述的情况，我们要对齿轮失效的原因给予详细的分析和处理，选择最优化的维修方法进行齿轮失效维修，保障机械设备的正常运行。
1 、机械设备中的齿轮失效主要原因关于机械设备中的齿轮失效主要原因的阐述以及分析，文章主要从三个方面进行分析以及阐述。
第一个方面是齿轮折断造成的齿轮失效。
第二个方面是齿轮齿面出现损坏造成的齿轮失效。
第三个方面是其他问题造成的齿面失效。
下面进行详细的论述以及分析。
1.1 齿轮折断造成的齿轮失效在实际的应用过程中，齿轮失效中的齿轮折断根据不同的齿轮形式有不同的折断原因。
全齿轮折断通常情况下出现在直齿轮的轮齿处；局部齿轮折断通常出现在斜齿轮以及锥齿轮的轮齿处。
下面作具体的分析。
1.1.1 在齿轮运行过程中会因为过载出现齿轮折断由于过载导致的齿轮折断，在齿轮的折断区域会出现放射状放射区域或者是人字的放射区域。
在通常情况下齿面断裂的放射方向和断裂的方向是平行的。
断面放射中心就是贝壳纹裂的断面断口。
齿轮出现过载折断的主要原因是齿轮在较短的时间内承载的外界压力远远大于齿轮本身的最大压力，过大的压力造成了齿轮强度变低，出现折断的问题。
同时导致齿轮出现折断的原因还有很多，例如齿轮的加工精度不符合要求；齿轮的齿面表面太粗糙和齿轮的加工材质本身存在缺陷等。
1.1.2 在齿轮运行过程中会因为疲劳出现齿轮折断齿轮因为疲劳出现的折断，齿轮断口有三个区域。
第一个区域是断裂源区；第二个区域是疲劳扩展区域；第三个区域是瞬间折断区域。
齿轮出现疲劳折断主要是因为齿轮在一个区域多次承受外界压力，特别是弯曲压力，这样会导致齿轮在齿根处出现变形，一旦外界受力超出了齿轮的齿面疲劳极限，就会发生齿轮折断。
水泥磨小齿轮断齿的堆焊修复
【 收稿 日期 ：０７１—８ ２０—００】
（ 编辑 ： 董洪涛 ）
－
维普资讯
（） 用 时 间太 长 ， ３使 齿轮 磨 损 点 蚀 严 重 ， 成 接 造
５ ｍｍ 。 ０
触 面 积 大 幅 减 小 ， 顶 间 隙增 大 ， 而 导 致 断 裂 的 齿 从
当前 ， 接 修 复手 段 已经 成 为各 生 产 厂 家维 护 焊 生产 的一种 常 用手 段 。对 于焊 接 修 复技 术 ， 巨龙 集 团 已经 广 泛 采 用 在 回转 窑 轮 带 、 体 、 机 端 盖 等 胴 磨
的修复上 。２ ０ 年， ０ ３ 巨龙集团 １水泥磨 小齿轮有 ２ 个齿 整体 断掉 ， 当时无 现成 备 件可 换 。 此 ， 对 采用 了
研齿 。
４３ 以接 触 面 为 核 心 修整 齿 形 ．
间短 ， 成 焊 后 的齿 形 误 差 ， 而 导 致 焊 接 齿 受 力 造 从
过大， 再次 断裂 。
４ 解 决 措 施
４１ 采取 组 合焊 条 。 桩焊 法堆 焊 断 齿 ． 埋
料将 比较 困难 ， 易堵 ， 不容 易 清通 ， 以要 解 决 容 且 所 设 备进 中控 室 和 采 用 变 频 调 速 电机 及 电动 机 发 热 问题 ， 只有 增 加 减速 器 的速 比， 电机 的转 速 增 加 ， 使
速 在 ７ ０／ ｎ 右 ，基 本 满 足 在 电机 额 定 转 速 的 ５ｒ 左 ｍｉ
齿 受力 过 大 。同时 ， 由于 模 数大 ， 接 后齿 形修 整 时 焊
最 后 ， 固 大 齿 轮 对 合 面 螺 栓 ， 齿轮 先 根 据 紧 小 传 动 联 轴 节 找 正 的 理 想 情 况 进 行 就 位 ， 紧 固 小 齿 轮 各 轴 承地 脚 螺 栓 。盖 上 轴 承 盖 ， 后 用单 面 传 动 然
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软面齿轮及部分硬面齿轮修复技术
齿轮失效主要表现为断齿、点蚀、磨损、和表面金属流变等。
在实际工业生产中，齿轮失效将直接影响企业的正常生产
，而齿轮断齿、点蚀、磨损、是可以通过适当的修复使齿轮重新投入生产的。
在实际修复中，手把焊、氩弧焊、气保焊均可用于齿轮的堆焊修复，且这些堆焊方式的焊材品种来源非常丰富，当根据断齿母材材质可焊性分析后确定焊材型号，用途。
首先，要保证焊缝结合部位有良好的冶金结合，且要有高的抗折断及抗冲击能力，齿条芯部必须有良好的强韧性，还要保证齿面硬度与原齿面相似。
施工开始时，先仔细查勘断口形貌，研究开口形状与部位，使用大功率磨机磨削齿轮断齿部位，并扩大深度10mm，磨削出合理的坡口，然后探伤检查，确定再无裂纹方可堆焊，堆焊开始时须加温，使用温控红外线加温仪加温到250度左右时开始堆焊，堆焊时应避免冷风，按制定的堆焊工艺完成齿形堆焊后，需调整齿面硬度。
堆焊结束后须加温到300度后保温2小时后慢冷，防止冷裂纹，（需要注明的是，一些低合金钢具有很大的冷裂性，注意降温的同时可以采用抗裂性好的异种钢焊条，磨削时注意方向）。
齿条磨齿时根据相邻齿的齿顶距、齿顶高、齿顶宽，采用齿厚齿检测，直到修复后的齿形符合原齿的齿形数据，修复后的齿轮装机后再经仔细配合研磨后可投入使用。
武汉中海荣特焊科技有限公司
2013.11.22。
