SMC比例阀工作原理
S M C比例阀工作原理 This model paper was revised by the Standardization Office on December 10, 2020
SMC比例阀工作原理
[SMC ITV系列电气比例阀] 电气比例阀通过电信号控制气压力，可以实现气压力的连续、无级调节，能实现远程控制和程序控制，对于需要对气压力进行连续或者无级调节的场合，特别适用于电气比例阀。
对于SMC ITV系列电气比例阀有以下特点：
1、灵敏度高、性能好。
保护等级为IP65.电缆方向有直线型和直角型。
2、SMC ITV0000系列为薄型（仅15mm），轻（100g）。
最多可集装至10位。
响应快（无负载时为）。
快换接头链接。
带错误显示灯（LED）。
3、SMC ITV2000/ITV3000系列为正压型，设定压力范围有三档。
在平衡状态时耗气量为0.在不加压状态下，可进行零位调整和满位调整。
在加压状态下若断电，能暂时保持输出压力不变。
有两种监控方式（模拟输出、开关输出）可供选择。
4、SMC ITV系列电气比例阀配线方法
把电缆接到本体插座上应按SMC ITV系列电器使用说明书上的配线图进行配线。
配线一旦失误，阀可能损坏。
另外，DC电源应使用容量足够、电压波动小的电源。
5、SMC ITV系列电气比例阀特性曲线
参见SMC ITV系列电气比例阀样本
6、SMC ITV系列电气比例阀使用注意事项
1）SMC ITV电气比例阀之前，应设置5μm以下过滤精度和油雾分离器，保证气源处理系统达到SMC压缩空气清净化系统第④系列的要求，向ITV比例阀提供清洁干燥的压缩空气，以便能达到ITV电气比例阀应有的各种特性。
2）SMC ITV电气比例阀之前，不得装油雾器。
3）SMC ITV电气比例阀在加压状态下切断电源，出口侧压力能暂时保持，但不能一直保持。
*SMC ITV电气比例阀其它使用注意事项，请参见SMC ITV系列电器使用说明书。
SMC ITV系列电气比例阀型号列表
SMC ITV系列电气比例阀样本
SMC ITV系列电气比例阀使用说明书
SMC ITV电气比例阀配线图
2、SMC ITV系列电气比例阀动作原理
[SMC ITV系列电气比例阀动作原理图]
SMC ITV2000/ITV3000系列电气比例阀动作原理图
1-供气先导阀 2-膜片 3-排气阀 4-供气阀芯 5-先导室 6-压力传感器 7-排气先导阀8-控制回路
[SMC ITV系列电气比例阀控制框图]
SMC ITV2000/ITV3000系列电气比例阀控制框图
SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示。
输入信号增大，供气用电磁先导阀1换向，而排气先导阀7处于复位状态，则供气气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的
供气阀芯 4便开启，排气阀芯3关闭，产生输出压力。
此输出压力通过传感器6反馈至控制回路8.在这里，与目标值进行快速比较修正，直到输出压力与输入电信号成一定比例为止，从而得到输出压力与输入电信号的变化成比例变化。
由于没有使用喷嘴挡板机构，故阀对杂志不敏感，可靠性高。
3、SMC ITV系列电气比例阀主要技术参数
系列 ITV0000 ITV0000 ITV209□
型号 ITV001□ ITV003□ ITV005□ ITV009□ ITV201□
ITV301□ ITV203□
ITV303□ ITV205□
ITV305□ ITV209□
设定压力范围/Mpa ~ ~ ~ -1kPa~-100kPa ~ ~ ~ ~-80kPa
接管口径（Rc、G、NPT、NPTF）快换接头 ITV2000:1/4/·3/8
ITV2000:1/4/·3/8·1/2 1/4
最高供给压力/Mpa -101kPa -101kPa
最低供给压力设定压力+ 设定压力-1kPa 设定压力+ 设定压力
电源电压 DC 24V±10%，DC12~15V
输入信号电流型 DC：4~20mA，0~20mA
电压型 DC：0~5V，0~10V
预置输入 - 4点
输入阻抗电流型约250Ω 250Ω以下
电压型约10Ω约Ω
预置输入 - 约Ω
输出信号模拟输出 DC1~5V（负载阻抗1kΩ以上）
输出精度≦±6%. DC1~5V（负载阻抗1kΩ以上）
DC4~20mA（负载阻抗250Ω以下）
开关输出 - NPN集电极开路：最大30V，30mAPNP集电极开路：最大30mA
电缆插头无电缆插头、直线型（3m）、直角型
各种性能直线度≦±%.重复精度≦±%.灵敏度≦%.迟滞≦%.温度特性≦±%./℃使用温度 0~50℃（但未结露）
监控输出的模拟输出和开关输出只能选择一个。
模拟输出的电流型（4~20mA）和电压型（1~5V）也只能选择一个。
开关输出的PNP和NPN型也只能选择一个。
预置输入形式没有监控输出。
比例阀的结构原理
比例阀的结构原理比例阀是一种常见的流量控制装置，通过调节阀门的开度来控制介质流量。
它的结构原理主要包括阀体、阀芯和控制装置。
阀体是比例阀的主要组成部分，通常由铸造或机械加工而成。
它具有一个或多个进出口，以及与之相连的通道。
流体从进口进入阀体，经过通道后从出口流出。
阀体的内部会设有阀座和密封圈，以确保阀体的密封性。
阀芯是比例阀的关键部件，其位置和开度决定了介质的流量。
阀芯通常由金属材料制成，具有一个或多个孔和槽。
当阀芯处于关闭状态时，孔和槽与阀座相对应，阻止了流体的通过。
而当阀芯处于开启状态时，孔和槽与通道相对应，介质可以顺畅地流过。
阀芯的位置和开度可以通过控制装置进行调节。
控制装置是比例阀的核心部分，它通过控制阀芯的位置和开度，来实现对介质流量的精确控制。
控制装置通常包括电磁铁、电动机、液压马达等。
当控制装置收到指令后，它会产生相应的力或运动，使阀芯发生位移，从而改变阀门的开度。
通过不断调节控制装置的工作状态，可以实现对比例阀的精确控制。
比例阀的工作原理可以简单描述为：当控制装置产生力或运动时，阀芯移动到相应的位置，改变阀门的开度。
通过改变阀门的开度，可以调节介质的流量。
当阀芯移动到开启状态时，介质可以顺畅地流过，流量最大。
而当阀芯移动到关闭状态时，介质的流量被完全阻止，流量为零。
在阀芯移动的过程中，介质的流量会随着阀门开度的改变而相应地变化，从而实现对流量的精确控制。
比例阀在工业自动化控制中有着广泛的应用。
它可以用于控制液体、气体等介质的流量，常见的应用领域包括液压系统、气动系统、化工设备等。
比例阀的结构原理使其能够实现精确的流量控制，从而满足不同应用场景对流量控制的需求。
比例阀是一种通过调节阀门开度来控制介质流量的装置。
它的结构原理包括阀体、阀芯和控制装置。
阀芯的位置和开度可以通过控制装置实现精确调节。
比例阀在工业自动化控制中有着广泛的应用，通过其结构原理实现对介质流量的精确控制。

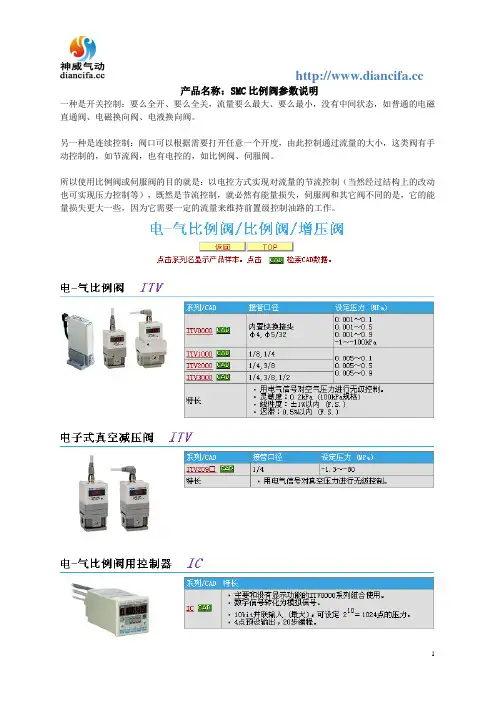

SMC比例阀参数说明
产品名称：SMC比例阀参数说明
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
比例阀的原理详解！
比例阀的原理详解！比例阀是一种新型的液压控制装置。
在普通压力阀、流量阀和方向阀上，用比例电磁铁替代原有的控制部分，按输入的电气信号连续地、按比例地对油流的压力、流量或方向进行远距离控制。
比例阀一般都具有压力补偿性能，输出压力和流量可以不受负载变化的影响。
电液比例控制阀（简称比例阀）实质上是一种廉价的、抗污染性能较好的电液控制阀。
比例阀的发展经历两条途径，一是用比例电磁铁取代传统液压阀的手动调节输入机构，在传统液压阀的基础下：发展起来的各种比例方向、压力和流量阀；二是一些原电液伺服阀生产厂家在电液伺服阀的基础上，降低设计制造精度后发展起来的。
随着液压传动和液压伺服系统的发展，生产实践中出现一些即要求能够连续的控制压力、流量和方向，又不需要其控制精度很高的液压系统。
由于普通的液压元件不能满足具有一定的伺服性要求，而使用电液伺服阀又由于控制精度要求不高而过于浪费，因此近几年产生了介于普通液压元件（开关控制）和伺服阀（连续控制）之间的比例控制阀。
比例阀的工作原理下图所示为比例阀工作原理框图。
指令信号经比例放大器进行功率放大，并按比例输出电流给比例阀的比例电磁铁，比例电磁铁输出力并按比例移动阀芯的位置，即可按比例控制液流的流量和改变液流的方向，从而实现对执行机构的位置或速度控制。
在某些对位置或速度精度要求较高的应用场合，还可通过对执行机构的位移或速度检测，构成闭环控制系统。
比例阀由直流比例电磁铁与液压阀两部分组成，比例阀实现连续控制的核心是采用了比例电磁铁，比例电磁铁种类繁多，但工作原理基本相同，它们都是根据比例阀的控制需要开发出来的。
分类按比例阀控制方式分类是指按照比例阀的先导控制阀中的电气一机械转换方式来分类，其电控制部分有比例电磁铁、力矩马达、直流伺服电动机等多种形式。
（1）电磁式电磁式是指采用比例电磁铁作为电气一机械转换元件的比例阀，比例电磁铁将输入的电流信号转换成力、位移机械信号输出．进而控制压力、流量及方向等参数。

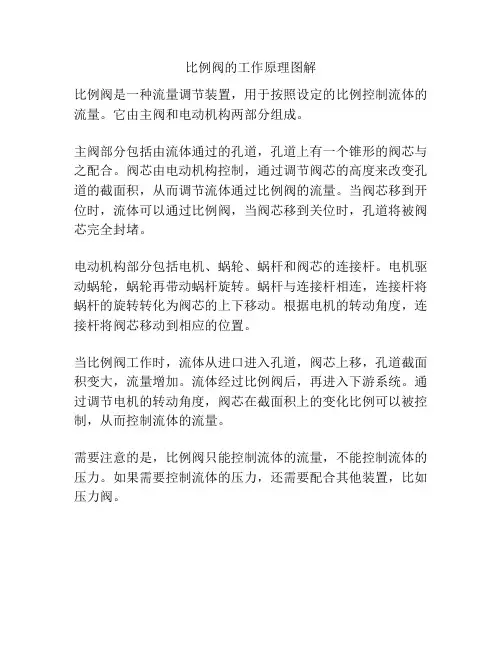

比例阀的工作原理图解
比例阀的工作原理图解
比例阀是一种流量调节装置，用于按照设定的比例控制流体的流量。
它由主阀和电动机构两部分组成。
主阀部分包括由流体通过的孔道，孔道上有一个锥形的阀芯与之配合。
阀芯由电动机构控制，通过调节阀芯的高度来改变孔道的截面积，从而调节流体通过比例阀的流量。
当阀芯移到开位时，流体可以通过比例阀，当阀芯移到关位时，孔道将被阀芯完全封堵。
电动机构部分包括电机、蜗轮、蜗杆和阀芯的连接杆。
电机驱动蜗轮，蜗轮再带动蜗杆旋转。
蜗杆与连接杆相连，连接杆将蜗杆的旋转转化为阀芯的上下移动。
根据电机的转动角度，连接杆将阀芯移动到相应的位置。
当比例阀工作时，流体从进口进入孔道，阀芯上移，孔道截面积变大，流量增加。
流体经过比例阀后，再进入下游系统。
通过调节电机的转动角度，阀芯在截面积上的变化比例可以被控制，从而控制流体的流量。
需要注意的是，比例阀只能控制流体的流量，不能控制流体的压力。
如果需要控制流体的压力，还需要配合其他装置，比如压力阀。

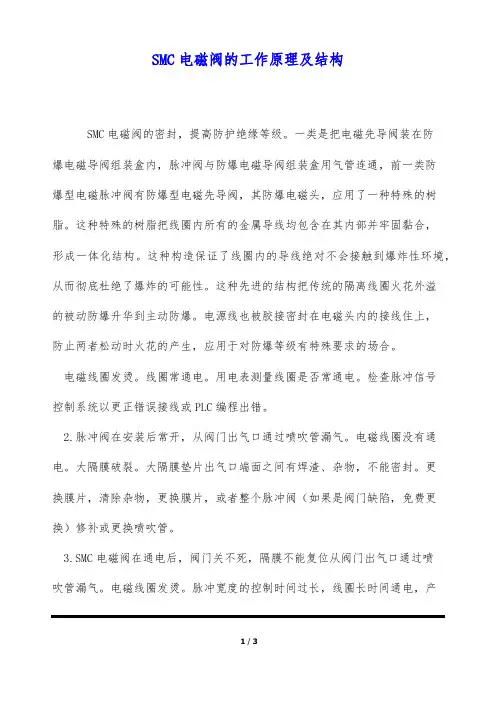

SMC电磁阀的工作原理及结构(标准版)
SMC电磁阀的工作原理及结构SMC电磁阀的密封，提高防护绝缘等级。
一类是把电磁先导阀装在防爆电磁导阀组装盒内，脉冲阀与防爆电磁导阀组装盒用气管连通，前一类防爆型电磁脉冲阀有防爆型电磁先导阀，其防爆电磁头，应用了一种特殊的树脂。
这种特殊的树脂把线圈内所有的金属导线均包含在其内部并牢固黏合，形成一体化结构。
这种构造保证了线圈内的导线绝对不会接触到爆炸性环境，从而彻底杜绝了爆炸的可能性。
这种先进的结构把传统的隔离线圈火花外溢的被动防爆升华到主动防爆。
电源线也被胶接密封在电磁头内的接线住上，防止两者松动时火花的产生，应用于对防爆等级有特殊要求的场合。
电磁线圈发烫。
线圈常通电。
用电表测量线圈是否常通电。
检查脉冲信号控制系统以更正错误接线或PLC编程出错。
2.脉冲阀在安装后常开，从阀门出气口通过喷吹管漏气。
电磁线圈没有通电。
大隔膜破裂。
大隔膜垫片出气口端面之间有焊渣、杂物，不能密封。
更换膜片，清除杂物，更换膜片，或者整个脉冲阀（如果是阀门缺陷，免费更换）修补或更换喷吹管。
3.SMC电磁阀在通电后，阀门关不死，隔膜不能复位从阀门出气口通过喷吹管漏气。
电磁线圈发烫。
脉冲宽度的控制时间过长，线圈长时间通电，产生电磁记忆现象，导致电磁先导阀内的推杆不能复位，膜片不能关闭，气包内剩余压力太低，补气不足。
检查脉冲宽度的输入，调节脉冲宽度范围为100ms～200ms。
更换掉已经产生电磁记忆的电磁先导阀线圈。
4.SMC电磁阀在安装后从阀门大排气孔漏气。
电磁线圈没有通电。
推杆被撞歪，小隔膜与其上盖受到损坏。
推杆内的小弹簧错位被卡死电磁阀“O”圈遗失，导致阀体不能密封。
小隔膜破损，小出气孔道上有裂缝，导致气体从裂缝中漏出。
更换推杆如有必要，更换整个小膜片的上盖。
拆开推杆组件，重新安装推杆内的小弹簧。
或更换推杆组件。
更换推杆组件，里面包括“O”圈。
更换小隔膜更换整个阀门的小隔膜阀盖。
精品资料欢迎下载。
比例阀结构及工作原理
比例阀结构及工作原理比例阀是一种常用的流量控制装置，通过调节阀芯的位置来控制介质的流量。
它广泛应用于液压系统中，用于调节液压系统中的流量和压力。
比例阀的结构和工作原理对于了解它的功能和性能至关重要。
比例阀的结构通常包括阀体、阀芯、电磁铁、传感器等部件。
阀体是比例阀的外壳，通常由金属材料制成，具有一定的强度和密封性。
阀芯是比例阀的关键部件，它的位置决定了介质的流量。
电磁铁是用于控制阀芯位置的装置，通过改变电磁铁的电流来改变阀芯的位置。
传感器是用于检测介质的流量和压力的装置，它可以将检测到的信号传递给控制系统。
比例阀的工作原理是利用阀芯的位置来控制介质的流量。
当电磁铁通电时，会产生磁场，将阀芯吸引到一定的位置。
阀芯的位置决定了阀门的开度，从而决定了介质的流量。
当电磁铁断电时，阀芯会受到弹簧的作用回到初始位置，阀门关闭，介质停止流动。
通过改变电磁铁的电流，可以改变阀芯的位置，进而实现对介质流量的控制。
比例阀的工作原理可以通过控制系统来实现。
控制系统通常由传感器、电磁铁、电路板等部件组成。
传感器用于检测介质的流量和压力，并将检测到的信号传递给电路板。
电路板根据传感器的信号来控制电磁铁的电流，从而改变阀芯的位置。
通过不断调节电磁铁的电流，控制系统可以实现对介质流量的精确控制。
比例阀的结构和工作原理决定了它具有以下特点和优势。
首先，比例阀可以实现对介质流量的精确控制，可以满足不同工况下的需求。
其次，比例阀具有快速响应的特点，可以在短时间内实现流量的调节。
此外，比例阀的结构简单，可靠性高，易于维护和更换。
比例阀是一种常用的流量控制装置，通过调节阀芯的位置来控制介质的流量。
它的结构包括阀体、阀芯、电磁铁、传感器等部件，工作原理是利用电磁铁控制阀芯的位置。
比例阀具有精确控制、快速响应、结构简单等优点，广泛应用于液压系统中。
对于了解比例阀的功能和性能，了解其结构和工作原理是非常重要的。
SMC电气比例阀中文手册
S M C电气比例阀中文手
册
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
SMC电气比例阀中文手册
阀对流量的控制可以分为两种：
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
SMC比例阀工作原理
SMC比例阀工作原理SMC ITV系列电气比例阀电气比例阀通过电信号控制气压力,可以实现气压力的连续、无级调节,能实现远程控制和程序控制,对于需要对气压力进行连续或者无级调节的场合,特别适用于电气比例阀;对于SMC ITV系列电气比例阀有以下特点：1、灵敏度高、性能好;保护等级为IP65.电缆方向有直线型和直角型;2、SMC ITV0000系列为薄型仅15mm,轻100g;最多可集装至10位;响应快无负载时为;快换接头链接;带错误显示灯LED;3、SMC ITV2000/ITV3000系列为正压型,设定压力范围有三档;在平衡状态时耗气量为0.在不加压状态下,可进行零位调整和满位调整;在加压状态下若断电,能暂时保持输出压力不变;有两种监控方式模拟输出、开关输出可供选择;4、SMC ITV系列电气比例阀配线方法把电缆接到本体插座上应按SMC ITV系列电器使用说明书上的配线图进行配线;配线一旦失误,阀可能损坏;另外,DC电源应使用容量足够、电压波动小的电源;5、SMC ITV系列电气比例阀特性曲线参见SMC ITV系列电气比例阀样本6、SMC ITV系列电气比例阀使用注意事项1SMC ITV电气比例阀之前,应设置5μm以下过滤精度和油雾分离器,保证气源处理系统达到SMC压缩空气清净化系统第④系列的要求,向ITV比例阀提供清洁干燥的压缩空气,以便能达到ITV电气比例阀应有的各种特性;2SMC ITV电气比例阀之前,不得装油雾器;3SMC ITV电气比例阀在加压状态下切断电源,出口侧压力能暂时保持,但不能一直保持;SMC ITV电气比例阀其它使用注意事项,请参见SMC ITV系列电器使用说明书;SMC ITV系列电气比例阀型号列表SMC ITV系列电气比例阀样本SMC ITV系列电气比例阀使用说明书SMC ITV电气比例阀配线图2、SMC ITV系列电气比例阀动作原理SMC ITV系列电气比例阀动作原理图SMC ITV2000/ITV3000系列电气比例阀动作原理图1-供气先导阀 2-膜片 3-排气阀 4-供气阀芯 5-先导室 6-压力传感器 7-排气先导阀8-控制回路SMC ITV系列电气比例阀控制框图SMC ITV2000/ITV3000系列电气比例阀控制框图SMC ITV2000/ITV3000系列电气比例阀动作原理图控制框图如上所示;输入信号增大,供气用电磁先导阀1换向,而排气先导阀7处于复位状态,则供气气压力从SUP口通过阀1进入先导室5,先导室压力上升,气压力作用在膜片2的上方,则和膜片2相连的供气阀芯4便开启,排气阀芯3关闭,产生输出压力;此输出压力通过传感器6反馈至控制回路8.在这里,与目标值进行快速比较修正,直到输出压力与输入电信号成一定比例为止,从而得到输出压力与输入电信号的变化成比例变化;由于没有使用喷嘴挡板机构,故阀对杂志不敏感,可靠性高;3、SMC ITV系列电气比例阀主要技术参数系列 ITV0000 ITV0000 ITV209□型号 ITV001□ ITV003□ ITV005□ ITV009□ ITV201□ITV301□ ITV203□ITV303□ ITV205□ITV305□ ITV209□设定压力范围/Mpa ~ ~ ~ -1kPa~-100kPa ~ ~ ~ ~-80kPa接管口径Rc、G、NPT、NPTF 快换接头 ITV2000:1/4/·3/8ITV2000:1/4/·3/8·1/2 1/4最高供给压力/Mpa -101kPa -101kPa最低供给压力设定压力+ 设定压力-1kPa 设定压力+ 设定压力电源电压 DC 24V±10%,DC12~15V输入信号电流型 DC：4~20mA,0~20mA电压型 DC：0~5V,0~10V预置输入 - 4点输入阻抗电流型约250Ω 250Ω以下电压型约10Ω约Ω预置输入 - 约Ω输出信号模拟输出 DC1~5V负载阻抗1kΩ以上输出精度≦±6%. DC1~5V负载阻抗1kΩ以上DC4~20mA负载阻抗250Ω以下开关输出 - NPN集电极开路：最大30V,30mAPNP集电极开路：最大30mA电缆插头无电缆插头、直线型3m、直角型各种性能直线度≦±%.重复精度≦±%.灵敏度≦%.迟滞≦%.温度特性≦±%./℃使用温度 0~50℃但未结露监控输出的模拟输出和开关输出只能选择一个;模拟输出的电流型4~20mA和电压型1~5V也只能选择一个;开关输出的PNP和NPN型也只能选择一个;预置输入形式没有监控输出;。
简单易懂的比例阀基本原理课件
阀体是比例阀的主体，用 于容纳其他组件。
驱动装置用于驱动阀芯移 动。
比例阀的工作流程
控制系统根据输入信号发 出指令。
阀芯移动改变流体通道的 大小，进而控制流体的流 量和压力。
驱动装置接收指令并驱动 阀芯移动。
反馈装置将阀芯位置信号 反馈给控制系统，形成闭 环控制。
比例阀的工作原理图解
工作原理图解可以帮助理解比例阀的 工作过程，包括各部件的作用和工作 流程。
THANKS FOR WATCHING
感谢您的观看
比例阀对电源和输入信号的质量有一定的 要求，如果电源或信号受到干扰或不稳定 ，可能会影响其控制精度和稳定性。
06 比例阀的发展趋势和未来 展望
发展趋势
智能化
随着工业4.0和智能制造的推 进，比例阀将更加智能化， 能够实现远程控制、实时监 测和故障诊断等功能。
高精度化
集成化
为了满足高精度控制的需求， 比例阀将进一步提高其控制 精度和响应速度，实现更精 细的流量和压力调节。
双座比例阀
有两个阀芯和阀体，适用于大流量、 中等精度场合。
按驱动方式分类
电驱动比例阀
通过电机驱动阀的开度，如直流电机、步进电机等。
气动驱动比例阀
通过气压驱动阀的开度，如气瓶、气泵等。
04 比例阀的应用
在液压系统中的应用
控制液压系统的流量和压力
比例阀能够根据输入信号的大小，按比例调节液压油的流量和方向， 从而实现液压系统的流量和压力控制。
未来比例阀将更加集成化， 将多种功能集成于一体，减 少设备体积和安装成本，提 高系统的可靠性和稳定性。
环保化
随着环保意识的提高，比例 阀将更加注重环保设计，采 用低污染材料和节能技术， 降低能耗和排放。
SMC比例阀ITV使用说明书
SMC比例阀ITV使用说明书SMC比例阀ITV是一种常见的电气控制设备，被广泛应用于各种液压、气压、液压冷却系统和传动机构的控制，具有精度高、稳定性好、可靠性高等优点，广泛应用于机械、化工、冶金、石油、造船等行业。
下面，我们来详细了解一下SMC比例阀ITV使用说明书。
1. SMC比例阀ITV应用范围SMC比例阀ITV适用于中、高压液压系统及气动元件控制、温度控制及其他液压系统自动控制等领域。
2. SMC比例阀ITV的结构SMC比例阀ITV主要由壳体、底板、控制电路板、控制电磁铁、直线电位计、磁芯、机械连杆等组成。
3. SMC比例阀ITV的性能特点SMC比例阀ITV具有以下性能特点：（1）在设定控制值后，SMC比例阀ITV的输出压力或流量在一定范围内受外界环境影响较小，具有较好的稳定性。
（2）SMC比例阀ITV作为执行机构的作用，根据电信号控制电磁阀的开闭，从而调节流量或压力大小，并将调节结果反馈电路板的直线电位计上，实现自动控制。
（3）SMC比例阀ITV经过特殊设计，具有较好的液体、气体逸散性能，能长时间稳定工作。
（4）SMC比例阀ITV在工作中噪音低，效率高，运行寿命长。
4. SMC比例阀ITV的使用方法（1）SMC比例阀ITV应由专业人员安装、调试和维护，确保设备的正常运行。
（2）SMC比例阀ITV应正确接入电源和信号线，接线端子应固定牢固，并能承受电流和电压的要求。
（3）SMC比例阀ITV的漏油口应密封牢固，避免液体、气体泄漏。
（4）SMC比例阀ITV使用时应注意控制电路板和电磁铁的保护，避免电路板受潮、受热，电磁铁烧毁等事故的发生。
（5）SMC比例阀ITV的使用寿命与其实际使用环境、频率、周围温度、使用状态等因素密切相关。
因此应定期进行保养或更换配件，以确保其正常运行。
5. 总结SMC比例阀ITV作为一种常见的电气控制设备，在液压、气压等行业中具有广泛的应用。
本文从SMC比例阀ITV的应用范围、结构、性能特点、使用方法等方面进行了详细介绍。
