涡轮流量计的故障处理分析

涡轮流量计的故障处理分析涡轮流量计（英文名称为Turbine Flowmeter）是一种常见的流量计，用于测量流体在管道中的流量。

由于其结构简单、运行稳定等特点，广泛应用于各行各业。

然而，在使用涡轮流量计的过程中，我们也不可避免地会遇到故障问题，这就需要我们进行及时的故障处理分析。

下面，我们将从四个方面来探讨涡轮流量计的故障处理分析。

故障原因分析涡轮流量计出现故障的原因因素比较多，常见的有以下几个方面：1.转子卡死或磨损严重，导致涡轮运转不畅。

2.涡街损坏，涡轮运转不畅或无法运转。

3.油泵或是进口过滤器的滤网堵塞，导致油流不畅通或质量不纯。

4.进口压力或温度的异常波动，导致读数不准确。

故障处理方法针对以上涡轮流量计出现的故障原因，我们可以采取如下的故障处理方法：1.涡轮流量计转子卡死或磨损严重时，首先需查看涡轮内部是否堵塞，以及涡街是否正常运转。

如果涡街运转正常，可根据情况更换涡轮内部部件或者直接更换涡轮流量计。

2.涡街损坏的情况下，需要进行更换。

涡街的安装位置非常关键，安装不当会导致涡轮流量计的读数不准确，因此在更换涡街时需要非常谨慎。

3.如果涡轮流量计的油泵或是进口过滤器出现堵塞的情况，可以尝试拆除油泵或者进口过滤器进行清理或更换。

需要注意的是，在清理或更换过滤器的同时，必须确保其质量符合涡轮流量计的工作要求。

4.如果涡轮流量计的读数不准确，需要检查进口压力或温度是否异常波动。

可以尝试调整进口压力或温度的设定值，或者更换相应的传感器。

故障预防措施除了及时进行故障处理之外，为了减少涡轮流量计出现故障的概率，我们还可以采取以下预防措施：1.建立定期保养制度，定期检查涡轮流量计的各项参数，以及清理、更换涡轮流量计的各个部件。

2.对涡轮流量计进行正确的安装和使用。

涡轮流量计在安装、使用和维护过程中都需要注意安全和质量。

3.保持液体流动的稳定性。

在使用涡轮流量计时，要确保液体流动的稳定性和均匀性，避免给涡轮流量计造成不必要的损坏。

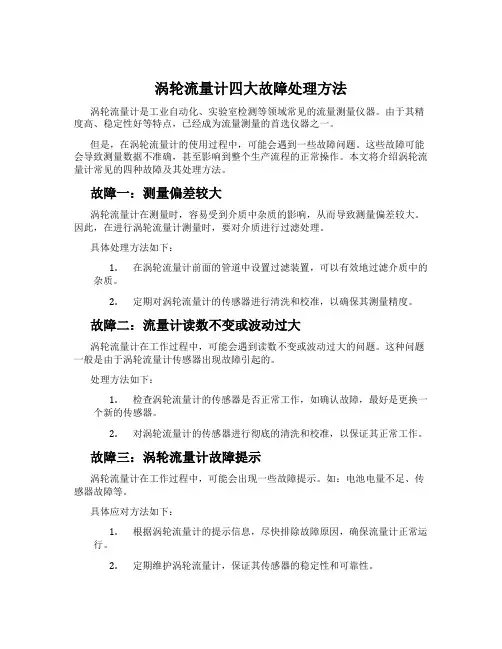

涡轮流量计四大故障处理方法

涡轮流量计四大故障处理方法涡轮流量计是工业自动化、实验室检测等领域常见的流量测量仪器。

由于其精度高、稳定性好等特点，已经成为流量测量的首选仪器之一。

但是，在涡轮流量计的使用过程中，可能会遇到一些故障问题。

这些故障可能会导致测量数据不准确，甚至影响到整个生产流程的正常操作。

本文将介绍涡轮流量计常见的四种故障及其处理方法。

故障一：测量偏差较大涡轮流量计在测量时，容易受到介质中杂质的影响，从而导致测量偏差较大。

因此，在进行涡轮流量计测量时，要对介质进行过滤处理。

具体处理方法如下：1.在涡轮流量计前面的管道中设置过滤装置，可以有效地过滤介质中的杂质。

2.定期对涡轮流量计的传感器进行清洗和校准，以确保其测量精度。

故障二：流量计读数不变或波动过大涡轮流量计在工作过程中，可能会遇到读数不变或波动过大的问题。

这种问题一般是由于涡轮流量计传感器出现故障引起的。

处理方法如下：1.检查涡轮流量计的传感器是否正常工作，如确认故障，最好是更换一个新的传感器。

2.对涡轮流量计的传感器进行彻底的清洗和校准，以保证其正常工作。

故障三：涡轮流量计故障提示涡轮流量计在工作过程中，可能会出现一些故障提示。

如：电池电量不足、传感器故障等。

具体应对方法如下：1.根据涡轮流量计的提示信息，尽快排除故障原因，确保流量计正常运行。

2.定期维护涡轮流量计，保证其传感器的稳定性和可靠性。

故障四：将流量计长期静置在介质中涡轮流量计如果长期静置在介质中，会导致传感器被介质侵蚀，从而影响其工作性能。

处理方法如下：1.尽量缩短涡轮流量计在介质中静置的时间，减少对传感器的侵蚀。

2.在流量计前后设置隔离阀门，以便在停用时将其与介质隔离。

总之，涡轮流量计在使用过程中，遇到故障问题是很正常的。

只要我们熟知涡轮流量计的工作原理，识别出故障的原因，采取正确的处理方法，就可以重新恢复其正常工作状态。

液体涡轮流量计常见故障产生的原因及排除方法

液体涡轮流量计常见故障产生的原因及排除方法1.流量计读数偏高或偏低原因：(1)流量计局部堵塞，如进口或出口管道、测量腔体、孔板等；(2)流量计违反安装要求，如在进口处有弯头或垂直下落的管道；(3)流体粘度变化；(4)增压泵或出口管道泄漏；(5)流量计堵塞；(6)流量计内部磨损。

排除方法：(1)清洁流量计；(2)检查安装是否符合要求；(3)检查流体粘度变化；(4)检查增压泵或出口管道是否泄漏；(5)清洗流量计；(6)更换流量计。

2.流量计读数不稳定原因：(1)流体流动不均匀；(2)流体中有气泡；(3)进口或出口管道不规则；(4)流量计受到外界振动影响；(5)流量计内部磨损。

排除方法：(1)调整或更换流体管道；(2)增加气泡分离器；(3)修整管道；(4)减少外界振动；(5)更换流量计。

3.流量计不能工作原因：(1)流量计电源故障；(2)信号线路故障；(3)流量计内部传感器故障。

排除方法：(1)检查电源是否供电正常；(2)检查信号线路是否接触良好；(3)更换或修理流量计内部传感器。

4.流量计读数误差较大原因：(1)粘度变化；(2)温度变化；(3)流体中含有固体颗粒；(4)流量计传感器损坏。

排除方法：(1)调整粘度系数；(2)修正温度系数；(3)增加颗粒分离器；(4)更换流量计传感器。

总结起来，液体涡轮流量计常见故障产生的原因主要包括流量计局部堵塞、安装不当、流体粘度变化、泵或管道泄漏、气泡、振动、传感器故障等。

解决方法主要包括清洁流量计、调整安装、检查流体粘度和温度、修正系数、增加分离器、修复泄漏、更换传感器等。

在实际应用中，需要根据具体情况进行综合分析，采取适当的排除方法，以确保液体涡轮流量计正常工作。

涡轮流量计常见的故障及解决方法

涡轮流量计常见的故障及解决方法涡轮流量计是一种常见的流量测量设备，广泛应用于各个行业。

然而，由于其复杂的结构和工作原理，涡轮流量计在使用过程中可能出现一些常见故障。

下面将介绍一些常见的故障及解决方法。

1.涡轮堵塞：在使用过程中，涡轮流量计可能会因为介质杂质的堆积而导致涡轮的堵塞。

这会导致流量计读数不准确或停止工作。

解决方法：对于出现涡轮堵塞的情况，可以采取以下措施：-定期进行维护和清洁：定期对涡轮进行清洗，以去除介质中的杂质，防止堵塞。

-安装过滤器：在涡轮流量计前端安装过滤器，筛选掉介质中的杂质，减少对涡轮的堵塞。

2.涡轮磨损：由于涡轮需要长时间高速旋转，因此会受到磨损。

磨损会导致涡轮的几何形状发生变化，从而影响流量计的读数准确性。

解决方法：对于涡轮的磨损问题，可以考虑以下解决方法：-定期更换涡轮：对于长时间使用的涡轮流量计，定期更换涡轮，以保证其几何形状的准确性。

-使用耐磨涡轮：选择使用耐磨材料制造的涡轮，可以有效延长涡轮的使用寿命，并减少因磨损而导致的准确性问题。

3.温度漂移：涡轮流量计在不同温度下的测量结果可能发生漂移，导致读数不准确。

解决方法：对于温度漂移问题，可以采取以下措施：-使用温度补偿装置：安装温度补偿装置，以实时修正涡轮流量计在不同温度下的测量结果，提高测量准确性。

-控制环境温度：尽可能控制涡轮流量计所处的环境温度，减少温度对测量结果的影响。

4.电磁干扰：涡轮流量计可能会受到电磁干扰的影响，导致读数偏差或不稳定。

解决方法：对于电磁干扰问题，可以考虑以下解决方法：-采用屏蔽措施：对涡轮流量计的电路进行屏蔽处理，减少外界电磁干扰对测量结果的影响。

-安装隔离器件：在涡轮流量计与其他设备之间安装隔离器件，以隔离电磁干扰。

总结起来，涡轮流量计在使用过程中可能会出现涡轮堵塞、涡轮磨损、温度漂移、电磁干扰等常见故障。

针对这些故障，可以采取定期维护和清洁、安装过滤器和温度补偿装置、更换涡轮和使用耐磨材料、控制环境温度、采用屏蔽措施和安装隔离器件等解决方法来解决问题，以保证涡轮流量计的正常工作和准确测量。

气体涡轮流量计故障排除办法

气体涡轮流量计故障排除办法气体涡轮流量计是一种常见的流量计，在流量及流速测量中有着广泛的应用。

但这种流量计在使用过程中也会遇到一些故障问题，本文将围绕气体涡轮流量计故障排除展开讲解。

气体涡轮流量计原理简介气体涡轮流量计是一种基于机械旋转的测量方式，其原理是通过测量气体流过涡轮时所引起的旋转角速度而计算出气体的流速和流量。

该流量计通常由涡轮、传感器、信号调理器等部件组成。

涡轮叶片在气体中旋转，通过磁性传感器测得的脉冲信号可以计算出涡轮转速，从而得出气体流速和流量。

常见故障及排除办法故障一：涡轮不转或转速不稳定涡轮不转或转速不稳定是气体涡轮流量计常见的故障之一。

造成这种故障的原因可能包括涡轮叶片损坏、轴承磨损、进气口受阻等。

针对不同的原因采取不同的排除办法：•涡轮叶片损坏：需要更换涡轮，同时检查进口气体净化设备，防止再次受到损坏；•轴承磨损：需要更换轴承，定期检查轴承磨损情况，并保证润滑油的质量；•进气口受阻：需要清理进气口，定期检查进气口情况，并清理相应的管道和过滤设备。

故障二：测量值偏差较大测量值偏差较大可能是加装阀门或管道过爆的原因所导致的。

在此情况下，排除办法主要包括以下几个方面：•安装气体涡轮流量计时，注意选择合适的安装位置，可参考生产厂家的安装说明；•加装阀门时，应注意阀门的压降和流体进出口方向，并尽可能缩短管路长度，减小局部阻力；•定期清洗和清理气体涡轮流量计及管路部件，保持管路畅通。

故障三：输出信号不稳定气体涡轮流量计输出信号不稳定可能是接线不良、信号处理器失效、电源稳定性差等原因所导致的。

解决办法如下：•检查气体涡轮流量计的接线，避免出现接触不良或者接线错误的情况；•检查信号处理器的稳定工作状态，更换故障设备；•检查电源质量和稳定性，避免电源波动过大导致气体涡轮流量计输出信号异常。

小结气体涡轮流量计故障排除需要结合实际情况进行综合分析，并根据具体的故障原因采取相应的解决办法。

注意定期进行设备维护和清洗，保证设备的正常运行，从而提高气体涡轮流量计的使用寿命和测量精度。

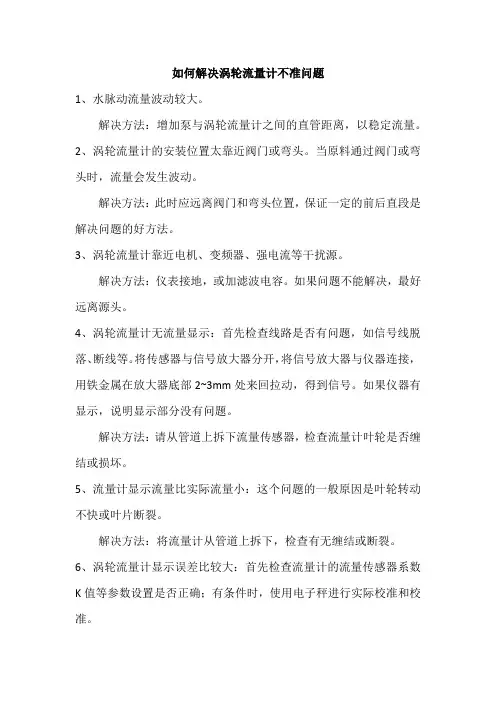

如何解决涡轮流量计不准问题

如何解决涡轮流量计不准问题
1、水脉动流量波动较大。

解决方法：增加泵与涡轮流量计之间的直管距离，以稳定流量。

2、涡轮流量计的安装位置太靠近阀门或弯头。

当原料通过阀门或弯头时，流量会发生波动。

解决方法：此时应远离阀门和弯头位置，保证一定的前后直段是解决问题的好方法。

3、涡轮流量计靠近电机、变频器、强电流等干扰源。

解决方法：仪表接地，或加滤波电容。

如果问题不能解决，最好远离源头。

4、涡轮流量计无流量显示：首先检查线路是否有问题，如信号线脱落、断线等。

将传感器与信号放大器分开，将信号放大器与仪器连接，用铁金属在放大器底部2~3mm处来回拉动，得到信号。

如果仪器有显示，说明显示部分没有问题。

解决方法：请从管道上拆下流量传感器，检查流量计叶轮是否缠结或损坏。

5、流量计显示流量比实际流量小：这个问题的一般原因是叶轮转动不快或叶片断裂。

解决方法：将流量计从管道上拆下，检查有无缠结或断裂。

6、涡轮流量计显示误差比较大：首先检查流量计的流量传感器系数K值等参数设置是否正确；有条件时，使用电子秤进行实际校准和校准。

解决方法：如果流量重复性差或根本无法校准，请联系供应商。

气体涡轮流量计故障解决方法

气体涡轮流量计故障解决方法气体涡轮流量计在使用过程中遇到故障几个解决方法。

1、智能涡轮流量计不适合安装在强震动的场所是应用者广泛了解的，但在磁场反复变动的场所，涡轮流量传感器会测量出大于标准值的信号输出。

实际表明，在无气体流动的现场，当涡轮流量传感器处于变动的磁场中时在磁场变动的瞬间，涡轮流量计传感器会检测出1个异常信号而输出，当变动完毕，仪表处于1个稳定的磁场时，仪表则会输出1个正常信号。

2、焦炉煤气因出厂时温度高，湿度大，所以在气体输送过程中会有水分存在。

气体流动带动水分往复波动，从而形成脉动流。

3、由于焦炉煤气多杂质，易结晶，杂质凝结于传感头，从而造成计量失准。

温度升高时，杂质挥发，灵敏度增加，信号增强；相反则降低。

从而造成数据不稳定。

4、仪表接线过程中压线不实，从而造成传输过程中信号的时断时续。

5、仪表接地线不符合规范要求，从而使强电中的50Hz干扰进入，当正常信号大于50Hz时输出正常信号，反之则会输出异常信号。

3、定期对仪表进行整体清洗，必要时可对仪表的传感头部分进行吹扫，避免杂质在传感头处的凝结。

寒冷的季节在计量直管段及仪表部分加伴热装置也有利缓解杂质在计量仪表处的凝结。

4、定期对管道进行排水，特别是直管段前的水分，依据具体情况设置专人定期排放，尽可能降低计量管段中的水分，大限度的排除流体中的脉动。

5、加强对涡轮流量计计量系统数据的管理，设置定时打印功能，依据打印数据结合生产状况对仪表的运行进行分析。

涡街流量计故障和排除方法

涡街流量计故障和排除方法涡街流量计是一种广泛应用的流量计，适用于各种介质的流量计量。

然而，在使用过程中，涡街流量计可能会出现故障，影响计量精度和系统稳定运行。

本文将介绍涡街流量计的常见故障及其排除方法。

常见故障1.测量不准确测量不准确是涡街流量计最常见的故障之一。

这可能是由于涡轮受到污物、气泡等影响，导致涡轮的转速不均匀或停止转动而引起的。

此外，如果安装环境的温度、压力和流速等偏离了流量计的测量范围，也会导致测量不准确。

2.信号不稳定信号不稳定是指涡街流量计传感器输出的信号变化幅度较大，不稳定，可能出现不规则的跳动或漂移。

这可能是由于传感器线路接触不良、信号干扰或传感器电源问题等原因引起的。

3.堵塞问题如果流量计上方或下方的管道安装位置选择不当，可能会表现出一些堵塞现象。

此外，如果介质中含有颗粒物或污垢，也会导致涡街流量计的管道堵塞。

排除方法1.清洁涡街流量计测量不准确的解决方法是清洁涡街流量计，可使用蒸馏水或专业清洁剂进行清洗。

按照使用说明进行操作，将涡街流量计拆下来，彻底清洗残留物，然后重新安装。

清洁时应注意不要损坏其内部部件和密封性。

2.检查涡街流量计的安装流量计的安装位置、安装环境的温度、压力、流速等都会影响其测量结果。

因此，如果测量不准确，应检查涡街流量计的安装位置，以确保它在正确的环境中工作。

3.检查传感器电路对于信号不稳定的故障，可以检查传感器线路连接是否稳定、传感器电源是否正常、信号接地是否良好等。

如果发现线路不正常，应及时更换线路或维修线路连接，确保传感器电路正常。

4.清理管道如果堵塞问题是由于管道位置选择不当或介质中含有颗粒物或污垢导致的，可以更改管道的位置或清理管道，确保涡街流量计的正常使用。

清洁时应使用安全可靠的工具，避免损坏管道和流量计。

总结涡街流量计是一种重要的流量计量设备，广泛应用于各种场景中。

然而，由于操作不当或其他原因，涡街流量计可能出现故障。

本文介绍了涡街流量计的常见故障及其排除方法，希望对读者在实际使用中有所帮助。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

涡轮流量计常见故障及解决方案
故障现象
可能原因
解决方案
流体正常流动时无显示，总量计数器字数不增加
1. 检查电源线、保险丝、功能选择开关和信号线有无断路或接触不良
2. 检查显示仪内部印刷版，接触件等有无接触不良
3. 检查检测线圈
4. 检查传感器内部故障，上述1-3项检查均确认正常或已排除故障，但仍存在故障现象，说明故障在传感器流通通道内部，可检查叶轮是否碰传感器内壁，有无异物卡住，轴和轴承有无杂物卡住或断裂现象
1. 用欧姆表排查故障点
2. 印刷板故障检查可采用替换“备用版”法，换下故障板再作细致检查
3. 做好检测线圈在传感器表体上位置标记，旋下检测头，用铁片在检测头下快速移动，若计数器字数不增加，则应检查线圈有无断线和焊点脱焊
4. 去除异物，并清洗或更换损坏零件，复原后气吹或手拨动叶轮，应无摩擦声，更换轴承等零件后应重新校验，求得新的仪表系数
未作减小流量操作，但流量显示却逐渐下降
1. 过滤器是否堵塞，若过滤器压差增大，说明杂物已堵塞
2. 流量传感器管段上的阀门出现阀芯松动，阀门开度自动减少
3. 传感器叶轮受杂物阻碍或轴承间隙进入异物，阻力增加而减速减慢
1. 消除过滤器
2. 从阀门手轮是否调节有效判断，确认后再修理或更换
3. 卸下传感器清除，必要时重新校验
流体不流动，流量显示不为零，或显示值不稳
1. 传输线屏蔽接地不良，外界干扰信号混入显示仪输入端
2. 管道振动，叶轮随之抖动，产生误信号
3. 截止阀关闭不严泄露所致，实际上仪表显示泄漏量
4. 显示仪内部线路板之间或电子元件变质损坏，产生的干扰
1. 检查屏蔽层，显示仪端子是否良好接地
2. 加固管线，或在传感器前后加装支架防止振动
3. 检修或更换阀
4. 采取“短路法”或逐项逐个检查，判断干扰源，查出故障点
显示仪示值与经验评估值差异显著
1. 传感器流通通道内部故障如受流体腐蚀，磨损严重，杂物阻碍使叶轮旋转失常，仪表系数变化叶片受腐蚀或冲击，顶端变形，影响正常切割磁力线，检测线圈输出信号失常，仪表系数变化：流体温度过高或过低，轴与轴承膨胀或收缩，间隙变化过大导致叶轮旋转失常，仪表系数变化。

2. 传感器背压不足，出现气穴，影响叶轮旋转
3. 管道流动方面的原因，如未装止回阀出现逆向流动旁通阀未关严，有泄漏传感器上游出现较大流速分布畸变：（如因上游阀未全开引起的）或出现脉动液体受温度引起的粘度变化较大等
4. 显示仪内部故障
5. 检测器中永磁材料元件时效失磁，磁性减弱到一定程度也会影响测量值
6. 传感器流过的实际流量已超出该传感器规定的流量范围
1-4.查出故障原因，针对具体原因寻找对策
5. 更换失磁元件
6. 更换合适的传感器。
