电子液压助力转向系统
动力转向系统的分类
动力转向系统的分类动力转向系统主要分为以下几种类型：1. 液压助力转向系统（Hydraulic Power Steering, HPS）：这是最常见的动力转向类型，它通过一个液压泵产生的压力来辅助驾驶员转动方向盘。
当驾驶员转动方向盘时，泵会增加转向系统中的压力，从而减轻驾驶员所需施加的力量。
液压助力转向系统需要一个液压泵，通常由发动机驱动，并且依赖于转向液来传递压力。
2. 电动助力转向系统（Electric Power Steering, EPS）：这种系统使用电动机来提供转向助力，而不是液压泵。
EPS 系统可以根据车速调整助力水平，通常更加高效且对环境友好，因为它们减少了能量消耗和液体泄漏的可能性。
电动助力转向系统也允许更精确的控制，并且可以集成到车辆的其他电子系统中。
3. 电动液压助力转向系统（Electro-Hydraulic Power Steering, EHPS）：这种系统结合了液压和电动助力的特点。
它使用电动机来驱动液压泵，从而减少了对发动机的依赖并提高了能效。
EHPS系统可以在不同的驾驶条件下提供优化的助力。
4. 电动助力随速转向系统（Speed-Sensitive Electric Power Steering, S-EPS）：这是电动助力转向系统的一种，它能够根据车速自动调整助力的大小。
在低速行驶时提供更多的助力，以减轻驾驶员在倒车或停车时的负担；在高速行驶时减少助力，以确保稳定的操控性能。
每种系统都有其独特的优点和应用场景，选择哪一种系统取决于车辆设计、成本考量、性能需求以及对环境影响的关注程度。
随着技术的发展，电动助力转向系统因其高效、节能和易于集成的特点而越来越受到青睐。
电液助力转向系统的工作原理
电液助力转向系统的工作原理
x
电液助力转向系统的工作原理
电液助力转向系统，也叫电液转向系统，是汽车中一种采用电液传动技术的先进转向系统。
它可以不使用特殊的驱动力，使车辆可以通过改变液压实现转向操作，达到以最小的力轻松、快速、准确地转向汽车的目的。
电液助力转向系统的原理是：在电液助力转向系统中，电机通过液压泵把液压从容器中送入转向汽缸，从而使其上下移动转向轴，实现转向动作。
电机有着自身的控制模式：如果当司机将操纵杆拉动时，转向汽缸就会向上移动，同时电机会加速运行，从而向汽缸中送入更多的液压，使其运动速度增快，转向动作也就变得更快捷；反之，当操纵杆松开时，转向汽缸就会向下移动，同时电机的运行速度也会减慢，从而使液压流量减少，最后，转向汽缸就会停止移动，从而实现转向的操作。
电液助力转向系统的优点：电液助力转向系统具有操控灵活、反应灵敏、操纵轻松、节能高效的特点，使司机在转向时能够更轻松、更快捷，在安全驾驶方面也有很大的优势，因此，越来越多的汽车制造商都采用了电液助力转向系统。
- 1 -。
电动机械式液压助力转向系统 (EPS)
电动机械式液压助力转向系统 (EPS)电动机械式助力转向系统 (EPS) 与传统液压助力转向机构在转向助力上有所区别。
EPS 通过一个电动伺服马达而非通过一个液压驱动装置对驾驶员提供支持。
只在转向时，此伺服马达才激活。
因此，该伺服马达在直线行驶时不消耗功率。
电动机械式助力转向系统具有下列优点：- 驻车时转向力较低- 集成式、视车速而定的转向助力（伺服转向助力系统）- 转向时冲击较低以及方向盘旋转振动较低- 主动式方向盘复位- 节约燃油达 0.3 l/100 km 并因此降低 CO 2 排放- 不需要液压油电动机械式助力转向系统包含下列装备系列：电动机械式助力转向系统 (EPS)：12 伏特供电（和以前相同）电动机械式助力转向系统 (EPS)，配备一体化主动转向控制 (AL) 和电动马达/变速箱特定组合：由发动机室内的外部起动接线柱进行 12 伏供电电动机械式助力转向系统 (EPS)，配备一体化主动转向控制 (AL) 和电动马达/变速箱特定组合（重量集中在前桥）：由辅助电池、断路继电器和具有 DC/DC 转换器的辅助电池充电装置进行 24 伏特供电显示的为带主动转向控制的电动机械式助力转向系统索引说明索引说明1转向器2转向阻力矩传感器EPS 控制单元4集成有马达位置传感器的伺服马达5EPS 单元部件简短描述将描述电动机械式助力转向系统的下列部件：EPS 单元EPS 单元由下列部件组成：- EPS 控制单元- 集成有马达位置传感器的伺服马达EPS 控制单元是电动机械式助力转向系统的一部分。
EPS 控制单元通过 2 个插头连接与车载网络连接。
转向阻力矩传感器通过另一个插头连接与 EPS 控制单元连接。
在 EPS 控制单元中存储了多条用于伺服助力装置、主动式方向盘复位以及减震特性的特性线。
根据输入端参数计算出的数值与相应的特性线一起得出必要的转向助力。
根据不同的装备系列，为 EPS 单元提供不同的总线端 Kl. 30。
电控助力转向系统(EPS)
一 、助力转向类型
3、电控助力转向
优点： 1）结构简单紧凑； 2）电能驱动、能耗低， 系统损耗低（不会像液压 助力一样有助力液损耗）； 3）噪音小，不会有液压 泵或电子泵运转的噪音， 舒适性高； 4）助力力度能够随车辆 行驶速度可变； 5）可与其它电子系统联 用。
转向柱 方向盘
齿条 电控助力转向系统模块
பைடு நூலகம்
转向连杆
转向球头
用户功能
主动回位 回到中点
主动阻尼主动回位
无此零件的情况
有此零件的情况
主动阻尼 保持在方向盘中点
无此零件的情况
有此零件的情况
二 、电控助力转向结构
1、组成
传感器 ECU
执行器
二 、电控助力转向结构
2、ECU
作用： 根据车辆状态计 算和提交最佳的助力 比 在系统某一零部 件出现故障的情况下， 为电子助力转向提供 紧急备用模式
电控助力转向
2017.5
EPS
电控助力转向系统
助力转向系统类型
电控助力转向结构
电控助力转向原理
一 、助力转向类型
1、液压助力转向
优点： 有助力。
缺点： 方向盘转向助力 不能随车辆速度改变， 只跟方向盘的转角变 化有关。 动力来自发动机， 如果发动机不运转， 没有助力。
一 、助力转向类型
2、电控液压助力转向
二 、电控助力转向结构
靠近方向盘侧/转向柱 磁体
4、传感器：扭矩传感器
扭力杆
霍尔效应传感器
磁铁圈
磁通量的方向

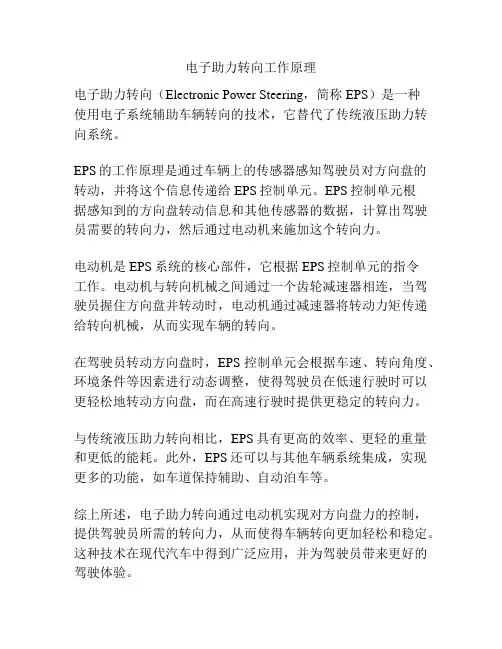

电子助力转向工作原理
电子助力转向工作原理
电子助力转向（Electronic Power Steering，简称EPS）是一种
使用电子系统辅助车辆转向的技术，它替代了传统液压助力转向系统。
EPS的工作原理是通过车辆上的传感器感知驾驶员对方向盘的转动，并将这个信息传递给EPS控制单元。
EPS控制单元根
据感知到的方向盘转动信息和其他传感器的数据，计算出驾驶员需要的转向力，然后通过电动机来施加这个转向力。
电动机是EPS系统的核心部件，它根据EPS控制单元的指令
工作。
电动机与转向机械之间通过一个齿轮减速器相连，当驾驶员握住方向盘并转动时，电动机通过减速器将转动力矩传递给转向机械，从而实现车辆的转向。
在驾驶员转动方向盘时，EPS控制单元会根据车速、转向角度、环境条件等因素进行动态调整，使得驾驶员在低速行驶时可以更轻松地转动方向盘，而在高速行驶时提供更稳定的转向力。
与传统液压助力转向相比，EPS具有更高的效率、更轻的重量和更低的能耗。
此外，EPS还可以与其他车辆系统集成，实现更多的功能，如车道保持辅助、自动泊车等。
综上所述，电子助力转向通过电动机实现对方向盘力的控制，提供驾驶员所需的转向力，从而使得车辆转向更加轻松和稳定。
这种技术在现代汽车中得到广泛应用，并为驾驶员带来更好的驾驶体验。

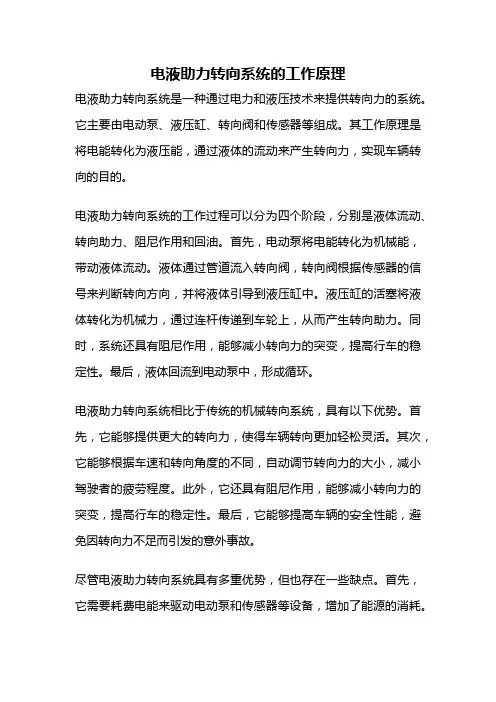

电液助力转向系统的工作原理
电液助力转向系统的工作原理电液助力转向系统是一种通过电力和液压技术来提供转向力的系统。
它主要由电动泵、液压缸、转向阀和传感器等组成。
其工作原理是将电能转化为液压能，通过液体的流动来产生转向力，实现车辆转向的目的。
电液助力转向系统的工作过程可以分为四个阶段，分别是液体流动、转向助力、阻尼作用和回油。
首先，电动泵将电能转化为机械能，带动液体流动。
液体通过管道流入转向阀，转向阀根据传感器的信号来判断转向方向，并将液体引导到液压缸中。
液压缸的活塞将液体转化为机械力，通过连杆传递到车轮上，从而产生转向助力。
同时，系统还具有阻尼作用，能够减小转向力的突变，提高行车的稳定性。
最后，液体回流到电动泵中，形成循环。
电液助力转向系统相比于传统的机械转向系统，具有以下优势。
首先，它能够提供更大的转向力，使得车辆转向更加轻松灵活。
其次，它能够根据车速和转向角度的不同，自动调节转向力的大小，减小驾驶者的疲劳程度。
此外，它还具有阻尼作用，能够减小转向力的突变，提高行车的稳定性。
最后，它能够提高车辆的安全性能，避免因转向力不足而引发的意外事故。
尽管电液助力转向系统具有多重优势，但也存在一些缺点。
首先，它需要耗费电能来驱动电动泵和传感器等设备，增加了能源的消耗。
其次，它的维护成本较高，需要定期更换液压油和检修各个部件。
此外，它还存在着一定的故障率，需要进行及时的维修和更换。
电液助力转向系统是一种通过电力和液压技术来提供转向力的系统。
它能够提供更大的转向力，根据车速和转向角度的不同自动调节转向力的大小，减小驾驶者的疲劳程度，具有阻尼作用，提高行车的稳定性，能够提高车辆的安全性能。
然而，它也存在着能源消耗大、维护成本高和故障率等缺点。
因此，在使用和维护电液助力转向系统时，需要注意其优缺点，合理使用和维护，以确保其正常工作和使用寿命。
电子助力的工作原理
电子助力的工作原理电子助力是一种通过电子控制系统来辅助汽车转向、制动和加速的技术。
它主要通过三个方面来帮助驾驶员操作车辆，提升行车安全和驾驶舒适性。
其工作原理如下：1. 电子助力转向系统：传统的液压助力转向系统中，液压泵通过带动转向传动机构来辅助转向，而电子助力转向系统则利用电子传感器和电动伺服机构来实现转向辅助。
当驾驶员转动方向盘时，电子传感器会感知到转动力度，并通过电控单元计算转向所需的辅助力，并通过电动伺服机构施加到转向系统上，从而减轻驾驶员转向的力量和提升转向的灵敏度。
2. 电子助力制动系统：电子助力制动系统主要包括了电子制动助力器和防抱死系统（ABS）。
当驾驶员踩下制动踏板时，电子制动助力器会通过感应制动力度，并利用电子控制单元来计算出所需辅助制动力。
然后，电子制动助力器将这个辅助力输出到制动系统，提供额外的制动力，从而缩短制动距离和提升制动效果。
同时，防抱死系统通过感知车轮的转速并实时调整制动力度，以防止车轮抱死，提高制动的稳定性和可控性。
3. 电子助力加速系统：电子助力加速系统主要包含了电子油门控制系统和牵引力控制系统。
电子油门控制系统通过感应油门踏板的力度和速度，并将这些信息发送到电子控制单元。
电子控制单元根据驾驶员的需求计算出合适的油门开度，并通过电动执行机构调节油门执行器来控制车辆的加速。
牵引力控制系统通过感知车轮的附着情况，并通过电子控制单元控制牵引力分配，使车辆能够在不同路面条件下得到最佳的牵引力，提高驾驶的稳定性和安全性。
电子助力技术的应用使驾驶变得更加轻松和舒适，但同时也需要电子控制系统的精准计算和反馈来确保系统的可靠性和安全性。
因此，对于电子助力系统的维护和保养也显得尤为重要。
电控液压助力转向系统组成和工作原理
电控液压助力转向系统组成和工作原理简介电控液压助力转向系统（EHPS）是现代汽车转向系统的重要部分，它结合了电子控制和液压动力，以提供更精确、更稳定的转向助力。
以下是电控液压助力转向系统的组成和工作原理的详细介绍。
一、组成电控液压助力转向系统主要由以下几个部分组成：1.转向柱：这是驾驶员操作转向的主要设备，转向柱上装有转向盘。
2.电动助力泵：该设备由电动机驱动，将油从储油罐中泵出，增加液压压力。
3.储油罐：储存液压油，同时保持液压系统的压力。
4.动力转向器：这是一个将液压能转化为机械能的装置，它利用阀控制液压油的流动，从而产生转向助力。
5.电子控制单元（ECU）：根据车速、方向盘转角等信息，控制电动助力泵的运转和提供转向助力的大小。
二、工作原理电控液压助力转向系统的工作原理可以概括为以下几点：1.电动助力泵：电动助力泵由电动机驱动，根据ECU的指令调整输出压力。
在低速时，电动机产生的助力较大，以增强转向性能；在高速时，电动机产生的助力较小，以保证稳定性。
2.液压回路：当驾驶员转动方向盘时，动力转向器中的阀会开启，使液压油流入助力缸中。
液压缸中的活塞受到液压力，推动转向柱和转向轮转动。
同时，液压回路中的单向阀确保液压油只能流向一个方向，防止回流。
3.电子控制单元：ECU根据车速、方向盘转角等信息，计算出合适的助力大小和方向。
它通过调节电动机的电流或电压，控制电动助力泵的输出压力，从而提供合适的助力。
此外，ECU还可以监控系统的运行状态，如有异常会立即采取措施。
4.反馈系统：在电控液压助力转向系统中，还设有反馈系统。
反馈系统通过传感器监测方向盘的转角和速度、车速等信息，将这些信息反馈给ECU。
ECU根据这些信息调整助力泵的工作状态，确保系统始终处于最佳工作状态。
5.液压油的循环：在系统中，液压油不断地在回油管路和助力缸之间循环流动。
回油管路中的温度传感器可以监测液压油的温度，防止过高或过低。
如果液压油的温度过高，系统会自动减少助力泵的工作时间，或者开启冷却系统降低温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子液压助力转向系统
1.基本介绍
电动转向(Electric Power Steering) ：电动转向是用电动机直接提供助力，助力大小由电控单元(ECU)控制的动力转向系统。
扭矩传感器与转向轴连接在一起，当转向轴转动时，传感器工作，将信号传给ECU，ECU，根据车速决定电动机的助力效果，以保证汽车在低速时驾驶轻便，高速时稳定可靠。
2.主要构件
油罐、助力转向控制单元、电动泵、转向机、助力转向传感器等，其中助力转向控制单元和电动泵是一个整体结构。
3工作原理
电子液压转向助力系统克服了传统的液压转向助力系统的缺点。
它所采用的液压泵不再靠发动机皮带直接驱动，而是采用一个电动泵，它所有的工作的状态都是由电子控制单元根据车辆的行驶速度、转向角度等信号计算出的最理想状态。
简单地说，在低速大转向时，电子控制单元驱动电子液压泵以高速运转输出较大功率，使驾驶员打方向省力；汽车在高速行驶时，液压控制单元驱动电子液压泵以较低的速度运转，在不至于影响高速打转向的需要同时，节省一部分发动机功率。
是使用较为普遍的助力转向系统。
4优点缺点
现代轿车马力大、速度快，为了操纵的轻便和灵敏，中高档次的轿车转向器都加装了转向动力装置，又称为液压动力转向器。
它具有工作无噪声，灵触度高体积小，能够吸收来自不平路面的冲击力，在现代轿车上得到十分广泛的应用。
[1]
液压动力转向器的主要部件包括油泵、液压分配阀和助力器。
液压分配阀与油泵组合一体，助力器与转向器装在一起，中间用油路连接。
发动机通过皮带带动油泵，把油压输出到助力器。
助力器壳体内是一个活塞，活塞连接着转向器的齿轮，活塞两端是腔室。
当轿车直线行驶时，活塞两端压力相等，静止不动，油泵空转；当轿车转弯时，液压分配阀将油液通过变化了的通道进入了助力器的一侧，使活塞两端产生压力差，迫使活塞移动到另一侧，带动齿轮转动，“助一臂之力”。
这样转动方向盘的操纵力不是直接迫使车轮转向的唯一作用力了，可由助力器辅动车轮转向，减轻了驾驶者的劳动强度，减少了方向盘的转数，特别是减少了停车转向时的操纵力。
现在已经出现了电子控制速度传感型的轿车动力转向器，它除了满足减少操纵力，提高灵触度外，还可以根据车速与行驶条件的不同而产生与之相适应的转向力。
在停车时能提供足够的助力，随着车速的逐渐增加助力又可以逐渐减少，当高速行驶时则无助力但保持良好的路感。
这种电子式的动力转向机构附有微处理机和电子转速表，电子转速表发出脉冲讯号，微处理机发出相应的指令控制动力转向机构。
轿车动力转向装置是50年代在美国大型轿车上出现的事物，现在已经普及开来了。
它的好处正如德国奔驰汽车制造公司所描述的那样：“发动机发动后，您就得到动力转向辅助，尤其在泊车及左右移动车辆时，动力转向装置会令您能非常轻松地控制方向盘。
电动助力转向器
现在，动力转向系统已成为一些轿车的标准设置，全世界约有一半的轿车采用动力转向。
随着汽车电子技术的发展，目前一些轿车已经使用电动助力转向器，使汽车的经济性、动力性和机动性都有所提高。
电动助力转向系统的英文缩写叫“EPS”（Electrical Power Steering），它利用电动机产生的动力协助驾车者进行转向。
此类系统一般由扭矩传感器、电控单元（ECU）、电机、、机械转向器所组成。
汽车转向时，转矩传感器检测到转向盘的力矩和转动方向，将这些信号输送到电控单元，电控单元根据转向盘的转动力矩、转动方向和车辆速度等数据向电动机控制器发出信号指令，使电动机输出相应大小及方向的转动力矩以产生助动力。
当不转向时，电控单元不向电动机控制器发信号指令，电动机不工作。
同时，电控单元根据车辆速度信号，通过电液转换器确定输给转向盘的作用力，减少驾车者在高速行驶时方向盘“飘”的感觉。
由于电动助力转向系统只需电力不用液压，与机械式液压动力转向系统相比较省略了许多元件。
没有液压系统所需要的油泵、油管、压力流量控制阀、储油罐等，零件数目少，布置方便，重量轻。
而且无“寄生损失”和液体泄漏损失。
因此电动助力转向系统在各种行驶条件下均可节能80%左右，提高了汽车的运行性能。
因此在近年得到迅速的推广，也是今后助力转向系统的发展方向。
有一些汽车冠以电动助力转向，其实不是真正意义上的纯电动的助力转向，它还需要液压系统，只不过由电动机供油。
传统的液压动力转向系统的油泵由发动机驱动。
为保证汽车原地转向或者低速转向时的轻便性，油泵的排量是以发动机怠速时的流量来确定的。
而汽车行驶中大部分时间处于高于怠速的速度和直线行驶状态，只能将油泵输出的油液大部分经控制阀回流到储油罐，造成很大的“寄生损失”。
为了减少此类损失采用了电动机驱动油泵，当汽车直线行驶时电动机低速运转，汽车转向时电动机高速运转，通过控制电动机的转速调节油泵的流量和压力，减少“寄生损失”。
液压助力
力量大，功率损耗多、转向力大、结构相对复杂、操控精确、维护麻烦
电动助力
力量相对小，功率损耗小、转向力小、结构相对简单、适合小型车两者各有千秋，谈不上孰好孰劣。
